Самодельный распределительный коллектор отопления: инструкция по конструированию

Монтаж

Для того чтобы установить коллектор, место для его блока выбирается еще на этапе проектирования отопительной системы. Обычно делается специальная ниша на небольшой высоте от пола. Для ниши не должно быть влажности – хорошо подойдет коридор или кладовая. Коллекторное отопление двухэтажного дома предполагает наличие специального блока, который и будет сюда помещен. Блок крепится к стене при монтаже в подсобке, или же в специальном коллекторном шкафчике. Шкаф – это металлический ящик, который имеет в боковых стенках выштамповку для подводки труб и дверей. Внутри ящика могут делаться специальные крепежи для блока.

Коллекторный шкаф

Если коллекторная разводка будет выполнена верно, то у вас гарантированно будет эффективная и надежная система. Здесь за счет минимального количества соединений и тройников минимальная возможность протеканий. Также можно сделать скрытую разводку.

В процессе монтажа системы нужно следить, чтобы все тепловые кольца были приблизительно одинаковой длины. Если не получилось этого достичь, то каждое кольцо нужно обеспечить насосом и системами регулировки температуры. Такая регулировка, установленная на одном, будет затрагивать и остальные.

https://youtube.com/watch?v=yuCJezMV6Uo

Как сделать распределительный коллектор отопления своими руками?

В основу проекта изделия закладывается количество используемых отопительных контуров

Нужно принять во внимание место расположения нагревательного котла, специфику патрубков, особенности отопительных и косвенных контуров, планы по возможному увеличению их количества в будущем, точки распределения тепла

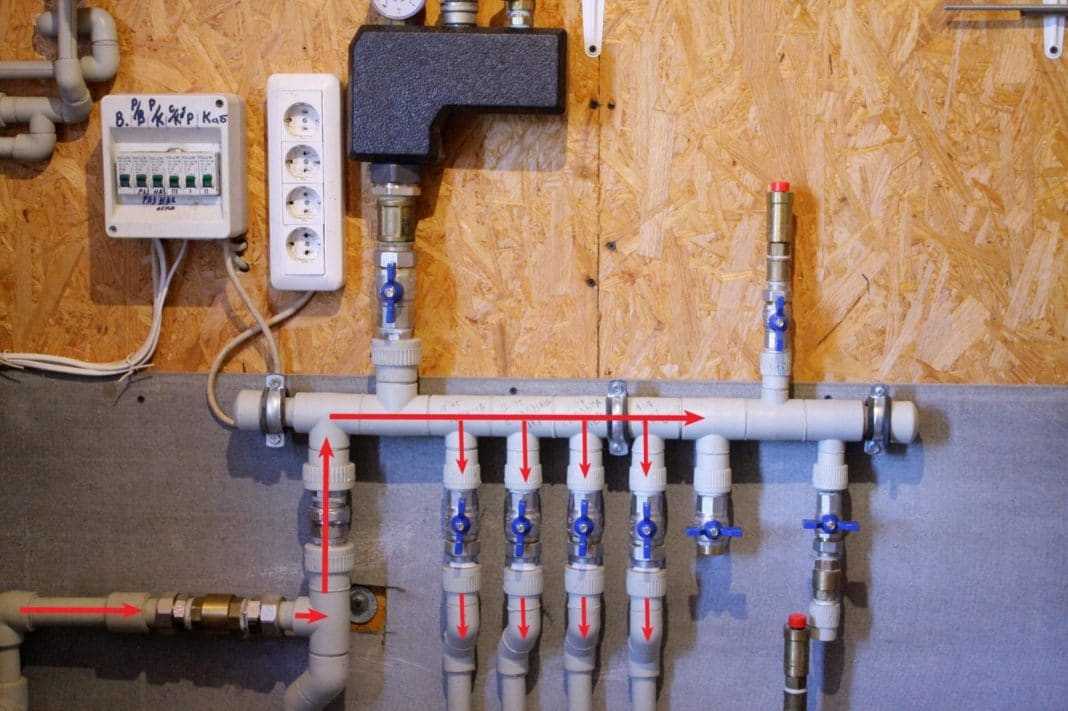

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы – для подачи и обратки. Нужно будет отметить и дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заполняющий кран, клапан подпитки.

Следующий этап – пространственное моделирование. Придется прикинуть специфику подключения труб к коллектору, обычно на торцах формируются отводы для косвенного нагрева и соединения с твердотопливным котлом, для электрических и газовых настенных котлов патрубок врезается сверху. Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровая бумага). Между соседними патрубками нужно выдержать расстояние от 10 см, как показывает практика, максимум – 20 см.

Самый удобный материал для самостоятельной сборки гребенки – трубный профиль квадратного или обычного сечения. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью газового резака выполняются отверстия, в которые в дальнейшем будут врезаны патрубки. В данные посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки фиксируются сваркой – сперва черновой, вторым приемом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для навешивания гребенки на стену. Стыки необходимо зачистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно вмонтировать на подготовленное место и соединить с входящими, исходящими контурами. В результате образуется эффективный инструмент, способный полноценно координировать сложную отопительную систему частного домовладения.

https://youtube.com/watch?v=rGwgnHHM4oU

Процесс сборки самодельного коллектора

Если для вас отопительная система сконцентрирована в одной комнате и для этого вам требуется всего один водяной контур, приступайте к сборке простейшего коллектора. Для этих целей вам потребуется:

• смесительный клапан на ¾ дюйма;
• переходник на ¾ дюйма;
• ниппель;
• тройники;
• колено с углом изгиба 90;
• муфта зажимная на ¾ дюйма.

В качестве дополнительной оснастки так же потребуется циркуляционный насос с входом с патрубками диаметром 1 дюйм, шаровой кран на ¾ дюйма, воздухоотводчики и спускной клапан.

Для изготовления коллектора своими руками можно использовать латунные комплектующие или металлопластиковые вентили, колени, тройники и переходники. Металлопластиковая запорная арматура, используемая для этих целей, дешевле и позволяет легко усовершенствовать конструкцию теплого пола, с расчетом увеличения контуров теплого пола.

*Лучше использовать для узлов подачи и сбора обратки круглые и квадратные трубы. Металлические трубы прямоугольного сечения считаются лучшим вариантом, так как сними по утверждению специалистов удобнее работать. Рассмотрим, каким образом собирается самодельный коллектор из металлопластиковых труб.

Процесс изготовления и сборки можно разделить на этапы.

Первый этап: в соответствии с размерами, указанными вами на эскизе, подготавливаются труб, из которых будут сделаны отдельные фрагменты конструкции.

Второй этап: отдельные элементы соединяются в единую конструкцию в соответствии с технологической необходимостью и назначением;

Третий этап: установка отдельных элементов осуществляется в подготовленные для холодной сварки места. Далее проводятся сварочные работы при помощи аппарата холодной сварки;

Четвертый этап: собрав собственный коллектор, необходимо проверить его на отсутствие протечек. Закрыв все патрубки, один оставляется открытым для того, что бы в него подать горячую воду. Отсутствие протечек в местах соединений говорит о том, что вы все сделали правильно;

Пятый этап: монтаж коллектора на месте его постоянно расположения и подключением к нему греющих труб водяного контура.

Далее по мере необходимости осуществляется комплектация смесительного узла циркуляционным насосом, трехходовым клапаном и другими элементами запорной арматуры.

Этапы изготовления распределительной гребенки

Составление проекта отопления

При составлении схемы прохождения веток и подключения к коллектору следует учесть много вопросов.

• Сколько веток отопления будет подходить к отопительному котлу.
• Какой тип отопительного котла и его характеристики работы. Иногда отопительных приборов бывает два и больше.
• Количество и описание характеристик отопительных приборов, которые будут подключены к системе в последующие годы (солнечные батареи или топливные насосы и др.).
• Описание работы всего дополнительного оборудования, накопительных водяных баков, питательные клапаны, манометры и термометры, датчики и группы безопасности по ним.
• Требуется определиться с параметрами подключения каждого из приборов в систему, прямой и обратной подачи теплой воды.
• Составляется схема вхождения трубы каждого контура в коллектор. Трубы твердотопливных котлов, бойлеров дополнительного нагрева обычно располагают по бокам коллектора. Если газовый или электрический котел подключается без использования гидрострелки, тогда его тоже врезают сбоку. Если же нет, тогда удобнее делать ввод сверху.
• Вход труб контуров отопления располагают сверху и снизу гребенки. Расстояние между входами может быть выполнено произвольными размерами, но рекомендуется делать их 10–20 см. Для зрительного выделения каждого контура рекомендуется зазор между прямым и обратным входом, котлом отопления выдержать одинаковым.
• Для всех приборов, включенных в систему, таких как, насосы, модули и др., расстояние между обратной подачей и выходом указывается в технических параметрах и должно быть строго выдержано.

Процесс изготовления

Изготавливать распределительный коллектор удобнее всего из трубы квадратного сечения.

Вначале по заданным размерам подготавливаем два отрезка трубы, нарезаем отрезки для создания выходных патрубков из погонажных изделий круглого сечения. Обязательно зачищаем все детали от ржавчины, желательно обработать их антикоррозийным составом.

На теле трубы сделать разметку отверстий будущих входов и выходов, сверяясь с составленной ранее схемой. После проверки данных высверлить все отверстия. Далее, необходимо приступить к сборке коллектора, все места соединения труб с коллектором закрепить сваркой, тщательно обваривая все резьбы и патрубки. После приварки выбранного типа крепления, сбить окалину и зачистить места сварки. Остается только окрасить коллектор масляными составами для предохранения от коррозии и придания законченного вида.

Назначение коллектора отопления

В любой отопительной системе должно соблюдаться одно важное правило – диаметр выходящего из котла патрубка должен совпадать или быть немного меньше суммарного диаметра всех контуров, подключенных к этому котлу. Несоблюдение этого правила стабильно приводит к неравномерному распределению теплоносителя.. Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

Для примера можно рассмотреть систему, к которой подключено три обособленных контура:

• Радиаторное отопление;
• Теплый пол;
• Бойлер косвенного нагрева, обеспечивающий горячее водоснабжение.

Диаметры патрубков на выходе из котла и на входе каждого из этих потребителей могут совпадать, вот только суммарное значение последних будет на порядок больше. В результате возникает очень простое явление – котел, даже если он работает на полную мощность, попросту не способен одновременно обеспечить работу всех подключенных к нему контуров. Из-за этого и происходит снижение температуры в доме.

Конечно, можно попытаться использовать все контуры по очереди, чтобы они не нагружали котел одновременно. В теории такие меры кажутся возможными, но на практике они оказываются не более чем полумерами – в конце концов, постоянное «жонглирование» контурами нельзя назвать атрибутом комфортного проживания в доме.

Чтобы избавиться от подобных проблем, в систему нужно установить распределительный коллектор. Обычно для изготовления таких коллекторов используются трубы из нержавеющей стали, но можно использовать и другие варианты – например, нередко встречаются полипропиленовые коллекторы для отопления.

Сама конструкция представляет собой устройство с набором патрубков для входа и выхода теплоносителя, а также его разделения по отдельным контурам. Регулировка всех рабочих параметров осуществляется при помощи запорной арматуры, которой комплектуется любой коллектор.

Главная функция распределительного коллектора отображена в его названии – он распределяет теплоноситель по отдельным контурам, причем интенсивность его подачи можно настраивать на каждом патрубке. В результате получается несколько полностью независимых друг от друга контуров, каждый из которых работает в собственном температурном режиме.

Устройство и принцип работы коллектора

Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.

Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.

Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:

• сколько будет у вас отопительных контуров;
• какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
• какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).

*Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора. К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху

При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки

К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху. При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.

В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.

Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.

Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.

После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.

Коллекторы для отопления – монтаж, расчет и установка своими руками

Элементы схемы отопления

1. Источник тепловой энергии. Он является первой отправной точкой, от которой нагретый теплоноситель направляется в трубопроводы и радиаторы отопления. Мощность теплоагрегатов необходимо по возможности точно рассчитать, чтобы оборудование функционировало в соответствии со своим назначением.

Процесс выбора котла и расчет его параметров очень важный момент при создании отопительной конструкции. Заниженный показатель мощности не даст работать схеме в полной мере, в результате чего в комнатах будет не достаточно тепло. Завышенная величина требуемой теплоотдачи приведет к перерасходу топлива, что потребует установки регулирующих элементов, а соответственно дополнительных финансовых расходов, Циркуляционный насос. Закрытой отопительной схеме с гребенкой требуется принудительная циркуляция теплоносителя. Для этого выполняют установку циркуляционных насосов в системе отопления, благодаря которым создается необходимое давление для передвижения нагретой жидкости, обеспечивается оптимальная температура, гарантирующая качественную работу.

При выборе циркуляционного насоса, согласно инструкции, учитывают ряд параметров. Мощность двигателя циркуляционного прибора не относится к основным показателям, она всего лишь определяет количество энергии, потребляемую двигателем

Внимание следует уделять скорости и объему перекачиваемой жидкости за единицу времени

Выбирать насосы нужно очень тщательно. Дело в том, что для обеспечения качественного обогрева необходимо подбирать его с запасом по мощности, превышающем расчетные параметры примерно на 10 процентов, поскольку нередко владельцы недвижимости добавляют площадь обогрева, не делая замену циркуляционного прибора. Коллектор для радиаторного отопления. Он является важным элементом системы теплоснабжения по аналогии с котлом или насосом. Именно коллектор для радиаторного отопления придает схеме «лучистость», поскольку выполняет функцию распределения и обеспечивает подачу жидкого теплоносителя на все батареи отопления.

Подбор типа гребенки, а их выбор на отечественном рынке огромен, осуществляют в соответствии с планируемым количеством контуров обогрева и радиаторов отопления. Кроме этого, распределительные коллекторы для отопления различают в соответствии с материалом изготовления, их производят из стали, латуни или полимерных материалов.

Шкафы. Данный тип отопительной конструкции нуждается в том, чтобы скрыть его компоненты, такие как коллектор для отопления своими руками, трубопроводы, шаровые краны в специально оборудованные для этого ящики или шкафы. Их либо закрепляют снаружи, либо встраивают в стены.

Коллекторы для отопления – монтаж, расчет и установка своими руками Коллекторы для отопления: расчет, схема установки и монтаж коллектора своими руками в систему, фото и видео

Можно установить коллектор ниже уровня тёплого пола — например, в подвале?

Бывают случаи, когда распределительно-смесительный узел приходится монтировать не на этаже укладки тёплого пола, а ниже, допустим, если котельная находится в подвале, или вы просто не хотите портить интерьер в квартире.

Такая разводка допустима, установка коллектора производится в той же последовательности, что и обычно. Есть только одна проблема — не возможна автоматическое стравливание воздушных масс из магистрали, если воздухоотводчик размещён на гребёнке.

Выход — монтаж воздухоотводчика на трубе обратки между гребёнкой и петлями пола, а перед ним устанавливается запорное приспособление с отсечным клапаном. Обязательно наличие доступа к воздухоотводчику.

Тёплый водяной пол относится к современной системе отопления, отлично подходящей для обустройства в частных домов. При грамотном монтаже «пирога» пола и коллектора, конструкция способна обеспечить комфортные условия в помещении.

2 Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

• большое количество труб;
• диаметр трубопровода должен обеспечить естественную циркуляцию;
• невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

Как выбрать распределительный коллектор?

Гребенки имеют схожую конструкцию – они обладают стандартными параметрами штуцерной резьбы и внутренним диаметром. Подключение может осуществляться с применением нескольких типов трубопроводов и фурнитуры. Отличием может стать допустимое количество штуцеров – оно варьируется в пределах 2-12 штук. Гребенки легко объединить в группы, чтобы обеспечить требуемое количество отводов.

Распределительный коллектор отопления предназначенный для обслуживания теплых полов

В распределительных коллекторах, предназначенных для обслуживания теплых полов, должны быть предусмотрены механизмы для регулирования интенсивности и температуры рабочего потока на каждой ветке. Эти устройства могут быть ручными и автоматизированными. В случае с радиаторами такие элементы не обязательны, так как управление можно осуществлять непосредственно на каждой батарее.

На выбор может повлиять базовый материал:

• коллекторы из нержавеющей стали реализуются в высоком ценовом сегменте, но цену оправдывает качество – изделия обладают самым большим эксплуатационным ресурсом среди аналогов. Гребенки выдерживают усиленное давление, их оснащают воздухоудалителями, торцевыми накидными гайками для обслуживания шарового крана, регулировочными вентилями,
• бюджетные полимерные изделия характеризуются недостаточной прочностью, их не желательно использовать в системах отопления, так как они не обладают необходимыми показателями температурного расширения,
• наиболее популярны латунные серии – недорогие и в то же время функциональные.

При наличии определенных навыков можно собрать распределительный коллектор самостоятельно, но в случае использования металла необходимо свести к минимуму вероятность попадания в систему ржавчины.

Расчёт контуров системы отопления дома и их распределение

Перед тем как перейти к изготовлению коллектора, надо точно провести его расчёт с учётом количества контуров и диаметров подсоединяемых к нему труб.

1. Надо подсчитать контуры. Обычно на каждый этаж выводится отдельный участок. Если в каких-то помещениях используются тёплые полы, то для каждого помещения выводится один канал.
2. Расстояние на коллекторе между обратными и подающими контурами должно составлять 25—30 см, между отводами 10—15 см. То есть, прибор нужно сделать таким, чтобы легко обслуживать и легко управлять процессом понижения или увеличения температуры на каждом участке.

Основной же параметр сборки коллектора — гидравлический баланс конструкции и системы отопления в целом. В основе его лежит соотношение диаметра трубы, используемой для изготовления коллектора, и труб контуров. Сумма последних должна равняться диаметру коллекторной трубы. К примеру, если в доме используется три отдельных участка, в которых подающие трубы имеют диаметр ½ дюйма, то диаметр трубы в коллекторе будет равна 1 ½ дюйма.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

 Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
2.  От распределителя поступает поток охлаждённой воды из обратки;
3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

• конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
• довольно проблематично установить расходомеры, поэтому их просто не будет;
• нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

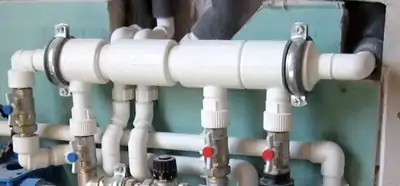

Примеры коллеккторов из ППР — на 3 и 9 отводов

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Стоимость оборудования

Многие домовладельцы заблуждаются, считая, что распределительный коллектор для котельной стоит баснословных денег. В магазинах сантехники можно найти множество моделей без особых наворотов, которые обойдутся всего в 200−500 рублей. Такое оборудование не будет иметь механизмов регуляции, термоголовок и прочих дополнительных элементов, а рассчитаны они максимум на 2−3 контура.

Модели с расширенным функционалом обойдутся владельцу дома или производственного здания, который желает организовать грамотную систему отопления, приблизительно в 4−5 тысяч рублей. Длинная труба с несколькими верхними и нижними выводами будет укомплектована термоголовками, расходомерами, стрелками и другими деталями. Такие конструкции зачастую производят российские изготовители или торговые марки стран ближнего зарубежья. Самым дорогим считается импортное оборудование с автоматической регулировкой, которое обойдется в 10−16 тысяч рублей.

Напоследок о самодельных коллекторах

Выше по тексту мы упоминали о бюджетных вариантах гребенок – водопроводных, полипропиленовых и самодельных. Подобные распределители без проблем используются в радиаторных лучевых схемах. Для балансировки и регулирования протока на каждую батарею ставится балансовый вентиль и кран с термоголовкой. Коллектор снабжаем «воздушниками» + сливными кранами.

Если же вы поставите указанные гребенки на ТП, то столкнетесь с такими нюансами:

• распределитель невозможно оснастить ротаметрами;
• без расходомеров сложно сбалансировать контуры разной длины;
• на заводских пластиковых коллекторах стоят запорные краны, значит, регулировать расход нечем;
• гребенки, собранные из полипропиленовых или латунных тройников, имеют множество стыков;
• стоит отметить, что самодельные распределители не слишком хорошо выглядят.

Сделанный своими руками коллектор напольного отопления все-таки можно довести до ума. Собираем распределитель из тройников, а на обратных подводках монтируем радиаторные термостатические вентили с термоголовками типа RTL, как сделано на фото.

Мастеровитый хозяин спокойно изготовит и компланарный общедомовой коллектор – сварит из круглой или профильной трубы. Но здесь загвоздка в расчетах: нужно знать сечение камер и патрубков для конкретной системы отопления. Если специалист рассчитает эти параметры, воспользуйтесь опытом мастера из видео:

Устройство коллекторного отопления

В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.

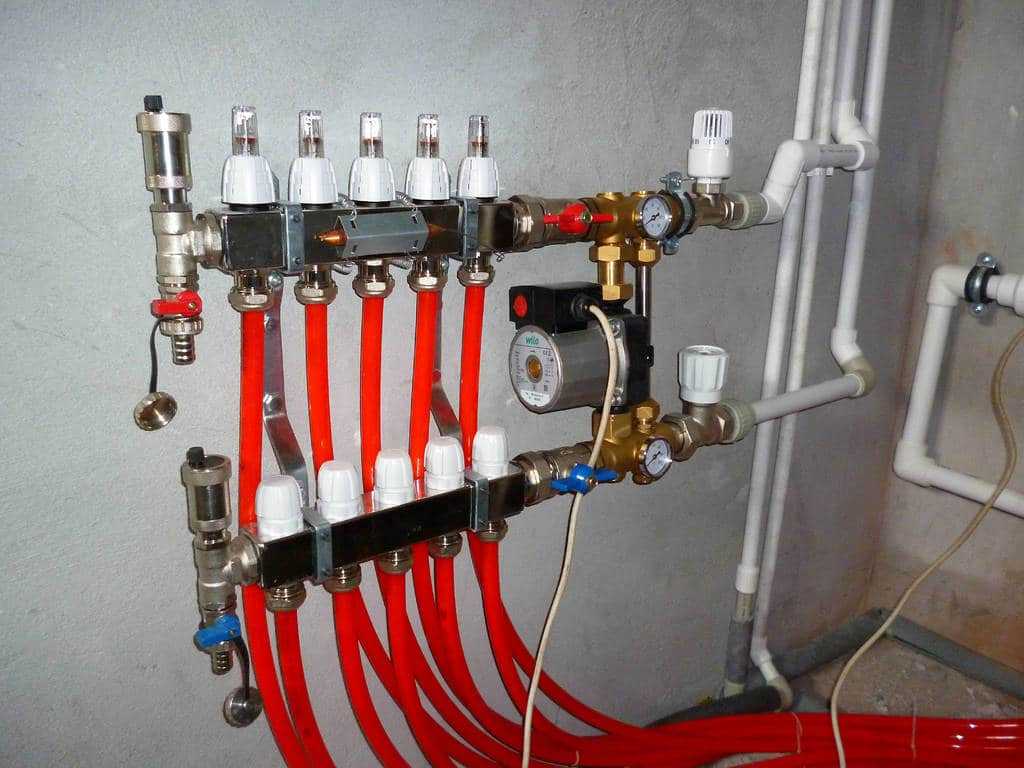

Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

• Обеспечивает автоматическое выведение воздуха из отопительной системы.
• Отключает отдельный радиатор.
• Отключает группу радиаторов при необходимости.
• Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
• Возвращает охлаждённый теплоноситель трубам отопительного котла.

В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

Как выбрать место для установки?

В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

В нише также помещаются гребёнки и арматура.

При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

Расчёт системы

Формула расчёта коллекторного отопления выглядит следующим образом:

S0 = S1 + S2 + S3 + Sn.

В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

Как рассчитать правильный диаметр труб?

Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

При выборе труб учитывают:

• Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
• Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
• Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения. Формула для расчёта следующая:

Формула для расчёта следующая:

m = P x V

При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.

Устройство коллектора

Коллектор для котла -это большой распределительный узел, состоящий из множества рабочих рабочих единиц (это трубы с радиусом 0,5 см). В составе может находиться установка из 2 гребенок для перемещения горячей воды и ее сбора на выходе из системы. Подающий элемент снабжен насосами для ускорения циркуляции. Принимающая гребенка соединена с кранами. Требуется наличие термометров и манометров для индикации давления (Р). Указанная система позволяет контролировать отопление.

Котловой коллектор состоит из следующих элементов:

• смесительный клапан для выбора температурного режима;
• насос для перемещения жидкости, позволяющий повысить давление в системе;
• гидро-разделитель;
• гребенка;
• автоматический механизм, зависящий от погодных условий;
• расширительный мембранный бачок;
• манометры давления;
• расширительный бак контура ГВС;
• устройства удаления пузырьков воздуха;
• переходники на трубы разного диаметра(фитинги, муфты);
• узел подпитки системы;
• агрегаты для безопасного функционирования котла;
• блок для автоматического управления работой контуров(контроллер).
