Септик Эвосток

Устройство и конструкция септика

Конструкционно септик Evo Stok Bio представляет собой специальное устройство биологического типа, предназначенное для сбора и глубокой очистки сточных вод, поступающих в него из ассенизационных стоков. Септик имеет две основные рабочие зоны:

  • Верхний цилиндр с биореактором, заполненным специальным материалом из волокон полимерного типа.
  • Нижний цилиндр или отстойник овальной или округлой формы. Его внутренняя часть разделяется на три секции гравитационной очистки в пропорциональном соотношении 2:1:1, где большую часть пространства занимает первичная камера.

Устройство септика Эвосток Био

Две камеры септика в течение 3-х суток переливают друг в друга каждый литр сточной воды, попавшей в устройство, что позволяет эффективно очистить ее от взвешенных частиц, микроэлементов, жира и мусора, содержащихся в стоковых водах. А переливы, присутствующие во внутренней конструкции септика, обеспечивают эффективность и максимальную производительность очистки.

Верхний цилиндр септика Evo Stok Bio заполнен особым типом наполнителя, представляющим собой «ком» из полимерных нитей MATALA, с колонией «живых» бактерий, разлагающих органическую взвесь, находящуюся в ассенизационных стоках. Эти нити не гниют, не коррозируют и не оказывают отрицательного воздействия на «живую» микрофлору. По этой причине в процессе эксплуатации септик Эвосток не нуждается в замене и подселении биологически активных микроорганизмов при условии непрерывного использования канализационной системы.

Биофильтр станции очистки Evo Stok Bio

Соединение блока отстойника и биофильтра септика осуществляется при помощи специальных проушин, прикрепляющихся к стяжке и надежно фиксирующих конструкцию, не допуская всплытия септика при сильном подъеме грунтовых вод.

Соединение блока отстойника и биофильтра септика осуществляется при помощи специальных проушин, прикрепляющихся к стяжке и надежно фиксирующих конструкцию, не допуская всплытия септика при сильном подъеме грунтовых вод.

Очищенная и осветленная вода из третьей секции септика подается в верхний цилиндр при помощи дренажного насоса Karсher SDP 5000 или SDP 7000, работающего по 15 минут в час. При этом очищаемая жидкость разбрызгивается через форсунки неподвижного типа, что гарантирует стабильность работы и тишину при эксплуатации системы.

Основной корпус устройства изготовлен из полипропилена. Для большей прочности и надежности он снабжен поперечными перегородками и внутренними ребрами жесткости. Верхняя часть септика с биофильтром, представляющая собой крышку-люк для обслуживания, имеет высокую прочность и герметичность, не деформируется при использовании в зимний и летний период, имеет УФ фильтр.

Правила и нюансы монтажа септика Евосток

Порядок действий по выкапыванию котлована для септика и траншей под подводные трубы (коммуникации), заполнение емкости, обратная засыпка и подключение насоса к электричеству производится идентично как и для всех пластиковых вертикально расположенных цилиндрических септиков.

Тем не менее Эвосток Био имеет ряд нюансов, которые необходимо учитывать при установке:

  • Если на участке низкий уровень грунтовых вод дно котлована по септик отсыпают просеянным песком, после этого трамбуют и закладывают анкерные элементы. Если на участке высокий уровень грунтовых вод, то прокладываются дренажные трубы, подключаются к герметичному сливному колодцу, затем отсыпаю дно котлована, утрамбовывают , далее укладывают бетонную плиту в качестве основания с оборудованными на ней петлями из стали для якорения (фиксации) септика.
  • Расстояние от входного патрубка до поверхности земли не должно быть больше 150 см.
  • Очистное сооружение опускаю в котлован с помощью полимерных строп, которыми потом прикрепляют его к стальным проушинам на бетонном основании.
  • Систему канализации необходимо оборудовать фановой вентиляцией, причем вытяжка выводится на крышу здания. Применение поворотов под прямым углом и использование клапанов срыва вакуума недопустимо.
  • Для обратной засыпки использовать смесь цемента и песка, в соотношении 1 к 7 соответственно, либо же использовать просеянный песок. Засыпка осуществляется слоями: 20 сантиметров слоя, после трамбовка, следующий слой, трамбовка и так далее. Одновременно с этим необходимо постепенно наполнять емкость водой, чтобы не допустить деформацию стенок. Уровень воды должен быть на 20 см выше уровня засыпки.
  • Объединять септик с ливневой и/или дренажной системами недопустимо.
  • Канализационные трубы необходимо укладывать в траншеи отсыпанные песком, перепад должен составлять 2-5 см на каждый метр длины.

После очищения стоки из биофильтра могут отводиться либо с помощью насоса, либо самотеком (естественным путем) в поля фильтрации, инфильтраторы, на рельеф, колодцы накопительного типа, в сточные канавы и т.п.

Септик для дачи Evo Stok BIO 10 технические характеристики

Технические характеристики
Высота ёмкости2300 мм
Ширина ёмкости1300 мм
Длинна ёмкости2600 мм
Диаметр крышки1200 мм
Материал установкиПЕ-пластик
Материал крышкиПЕ-  пластик
производительность системы3,0 (м3/сут)
Расстояние от основания до середины входящей трубы1350 мм
Расстояние от основания до середины исходящей трубы1300 мм
Диаметр входной и выходной трубы110 мм
Общий вес с фильтрами200+230 кг

При наличии высоких грунтовых вод и невозможности самотечного сброса стоков из системы – существует модификация EvoStok BIO 5+в данной.  модификации устанавливается внутри дополнительная камера с дренажным насосом, что позволяет осуществлять напорный (принудительный) сброс очищенных стоков на поверхность.

Высота подъёма стоков и протяженность напорной линии зависит от мощности насоса

Цена EvoStok BIO10 : 142`000 руб. (самотечный сброс)

Цена EvoStok BIO10+ : 154`500 руб. (принудительный сброс)

Удлинительная горловина 250 мм

9`000 руб.

Удлинительная горловина 500 мм

12`500 руб.
Осаждающий химикат 53 пакета8`475 руб.
Осаждающий химикат  20 л.29`800 руб.

245

Септик Эвосток Био и особенности его конструкции

Септик состоит их трех камер, две из которых в течение трех суток переливают друг в друга каждый литр попавшей сточной воды, что эффективно осаждает взвешенные частицы, микроэлементы, мусор и жиры, которые находятся в бытовых стоковых водах. Наличие в устройстве внутренней конструкции переливов обеспечивает максимальную производительность и эффективность очистки ассенизационных стоков.

Также в септике присутствует биофильтр, который заполнен высокомолекулярной полимерной загрузкой, состоящей из переплетенных между собой пластиковых нитей. Благодаря данной технологии бактерии и микроорганизмы, которые участвуют в процессе очищения канализационных вод, имеют идеальные условия для существования.

Наличие специальных проушин, которые крепятся к стяжке и соединяют блок отстойника и биофильтр, предотвращают всплытие септика, в случае повышенного давления почвенной воды.

Септик для дачи Evo Stok BIO 7 технические характеристики

Технические характеристики
Высота системы (с крышкой)2200 мм
Диаметр1500 мм
Материал установкиПЕ-пластик
Материал крышкиПЕ-  пластик
производительность1,4 (м3/сут)
Расстояние от основания до середины входящей трубы1350 мм
Расстояние от основания до середины исходящей трубы1300 мм
Диаметр входной и выходной трубы110 мм
Общий вес с фильтрами230 кг

При наличии высоких грунтовых вод и невозможности самотечного сброса стоков из системы – существует модификация EvoStok BIO 5+

в данной.  модификации устанавливается внутри дополнительная камера с дренажным насосом, что позволяет осуществлять напорный (принудительный) сброс очищенных стоков на поверхность.

Высота подъёма стоков и протяженность напорной линии зависит от мощности насоса

Цена EvoStok 7    :  115`000 руб. (самотечный сброс)
Цена EvoStok 7+ : 130`500 руб. (принудительный сброс)
Удленнительная горловина 250 мм10`000 руб.
Удленнительная горловина 500 мм17`500 руб.
Осаждающий химикат 53 пакета8`475 руб.
Осаждающий химикат  20 л.29`800 руб.

236

Установка септиков EvoStok Bio

Монтаж конструкции начинается с выбора места и выполнения земляных работ.

  • Вкопать котлован под резервуар, оставляя зазор 20 см с каждой стороны. Прокопать траншеи для подведения канализационных стоков. Трубы укладываются с уклоном 5-10 мм на каждый метр.
  • Дно котлована выравнивается подушкой из песка, сверху которой выполняется бетонная стяжка. В нее вставляются металлические петли для якорения конструкции. Прочное основание позволит надежно закрепить установку и исключить всплывание под влиянием грунтовых вод.
  • Спуск емкости осуществляется с помощью текстильных строп, закрепленных в монтажных проушинах. После спуска станция фиксируется к бетонному основанию.
  • Выполняется подключение канализационной трубы и силового кабеля для насоса.
  • Обратная отсыпка выполняется с использованием песчано-цементной смеси пропорцией 5:1. Параллельно с процессом засыпания емкость наполняется водой, чтобы уровнять нагрузку.

Высокое качество очистки стоков и стоимость септиков Эвосток выгодно отличают продукцию среди аналогичных предложений на рынке оборудования для локальной канализации.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

  • снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
  • возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
  • нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
  • происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

  • верховодка – на этом месте лучше всего выкопать водоем;
  • на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
  • на глубине от 0,5 м до 1 м – таволга, канареечник, ;
  • от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
  • от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

  • при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
  • глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
  • если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
  • оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Точный ответ вам даст специалист, вызвать которого настоятельно рекомендуем. Но прочтя эту статью, вы обретете некоторую осведомленность в данном вопросе.

Устройство септика Эвосток и принцип работы

Устройство

Разрез септика Эвосток Био

Несущие элементы септиков Эвосток выполняются из полипропилена с толщиной 8 мм., с УФ защитой. В “зонах риска” устанавливаются дополнительные силовые элементы, а сама емкость усилена поперечными распорками, которые выполняют как усиливающие, так и технические функции.

Для избежания всплытия емкости в результате подъема уровня грунтовых вод в конструкции септика предусмотрены специальные крепежные элементы с помощью которых система крепится к плите – основанию.

Благодаря технологической “ступеньке” удерживается дополнительный вес грунта, который является “противовесом” сил Архимеда.

В верхней части септика для загородного дома находится люк для обслуживания толщиной 8 мм., который также выполнен из полипропилена, как и вся система. Люк-крышка герметично закрывает корпус, не подвержена деформации в летний и зимний периоды,  а также способна выдержать на себе человеческий вес.

Конструкция септика Эвосток Био 5 представляет собой классический трехкамерный отстойник с соотношением объемов 2:1:1. Для фильтрации крупных не растворенных фракций используются первые 2 камеры, которые благодаря их оптимизированной конструкции обеспечивают ламинарное течение жидкости, то есть созданы условия для обеспечения максимально низкой скорости передвижения стоков по камерам системы. Очищенные стоки собираются в третье камере и после передаются на биофильтр.

Биофильтр располагается над септиком. Его особенностью является инновационная полимерная загрузка в виде множества переплетенных между собой пластиковых нитей. Благодаря особой конструкции на поверхности фильтра образуется большое количество колоний микроорганизмов, которые участвуют в процессе очищения сточных вод.

Биозагрузка обладает высокой жесткостью, несмотря на свою легкость, что позволяет добиться высокой пропускной способности как для очищаемой жидкости, так и для кислорода. Для приведения распределительной система септика со встроенным биофильтром в действие используется дренажный насос Karcher SDP5000. Благодаря разбрызгиванию очищаемых сточных вод через неподвижные форсунки гарантируется стабильность работы и тишина.

Технология работы

Конструкция фильтра

Принцип действия схож с финскими биосептикам фирмы Green Rock. По канализационной трубе сточные воды попадают в первую камеру емкости-сепаратора. В ней происходит отделение взвешенных и тяжелых фракций путем оседания их на дно.

После первичного очищения жидкость попадает во второй отсек по специально сконструированному сифону, который осуществляет эффект ламинарного течения, то есть максимально замедляет скорость стоков. Оставшиеся в толще воды частички задерживаются сифоном. Второй отсек выполняет роль отстойника для грубой очистки вод.

Далее через перегородку с отверстием жидкость перетекает из второго отсека в третий. Из нее вода с помощью дренажного насоса вода попадает в биофильтр для проведения ее доочистки и тонкой очистки.

Через неподвижную форсунку происходит распыление жидкости на решетку биореактора, при этом происходит обогащение ее кислородом. Под воздействием колоний микроорганизмов происходит дальнейшее очищение с выделение тепла, а также минерализация растворенных нечистот и выпадение их вместе с отмершими бактериями в отстойник. Далее технические чистая жидкость отводится самотеком и может быть использована для хозяйственных или садовых нужд.

Септик для высоких грунтовых вод

Если на участке высокий уровень грунтовых вод и самотечный отвод стоков невозможен, в этом случае применяется модификация “плюс” для всех моделей септика Эвосток Био.

Модификация представляет собой установку дополнительной камеры с дренажным насосом, которые позволяет осуществить принудительный (напорный) сброс прошедших очищение стоков на поверхность.  Протяженность напорной линии и высота подъема зависят от мощности насоса.

Обращаем внимание! Для увеличения интенсивности протекающих процессов применяется химический осаждающий реагент, который добавляется в емкость-сепаратор. К примеру, “Упонор”, стоимость примерно 4000 рублей за 15 литровую канистру.

Причины поломки

Причин может быть несколько, но основная часть является
однотипными. Чаще всего радиатор выходит из строя вследствие засора или
протечки ОЖ. Ниже рассмотрена каждая из возможных проблем.

Засор радиатора

Засоры радиатора бывают двух типов снаружи и внутри.
Отличаются данные виды по характеру симптомов.

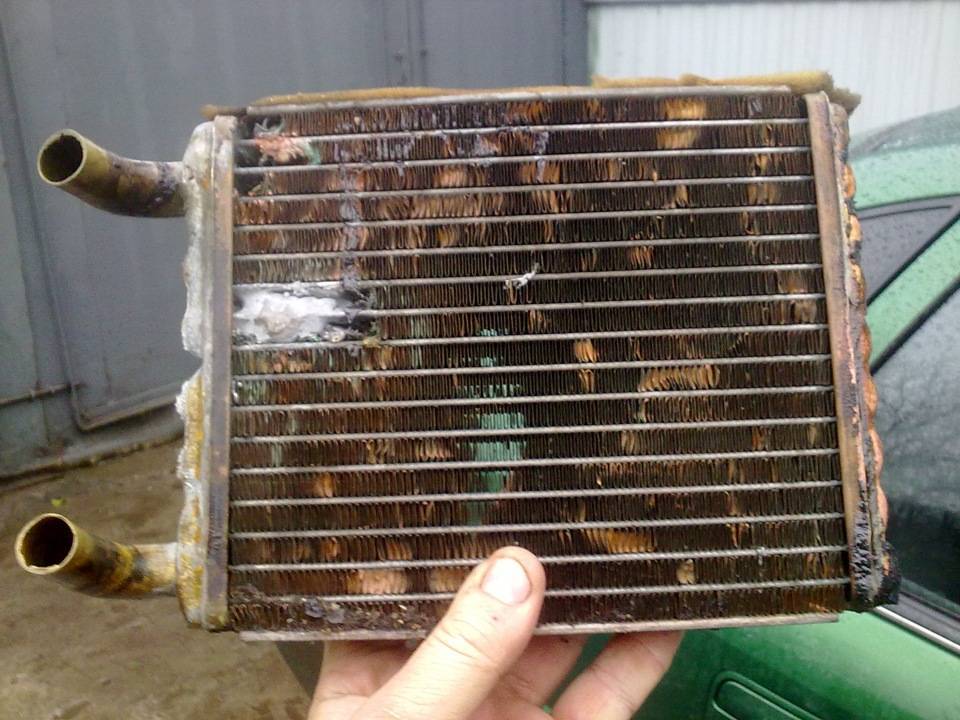

Внутренний засор

При такой проблеме внутри радиатора накапливается грязь,
которая перекрывает циркуляцию ОЖ жидкости по контуру, что приводит к
недостаточному прогреву радиатора. Это чревато тем что радиатор не нагревается
до определенной температуры и не может отдать тепло на отопление салона. При
такой поломки температура ОЖ двигателя будет в норме, а вот тепло из
воздуховодов дуть не будет.

При засоре внутри радиатор его необходимо промыть, а в
лучшем случае заменить.

Внешний засор

Такой засор никак
не связан с ОЖ автомобиля. При такой проблеме радиатор засоряется из-за
попадания мусора из окружающей среды. В его соты попадают обломки листьев, пыль
и т.п. что приводит к плохой обдувки вентилятором. Данная проблема имеет
симптомы, когда воздушный поток из воздуховодов имеет слабый напор.

Лечится данная проблема промывкой его и заменой или
установкой салонного фильтра.

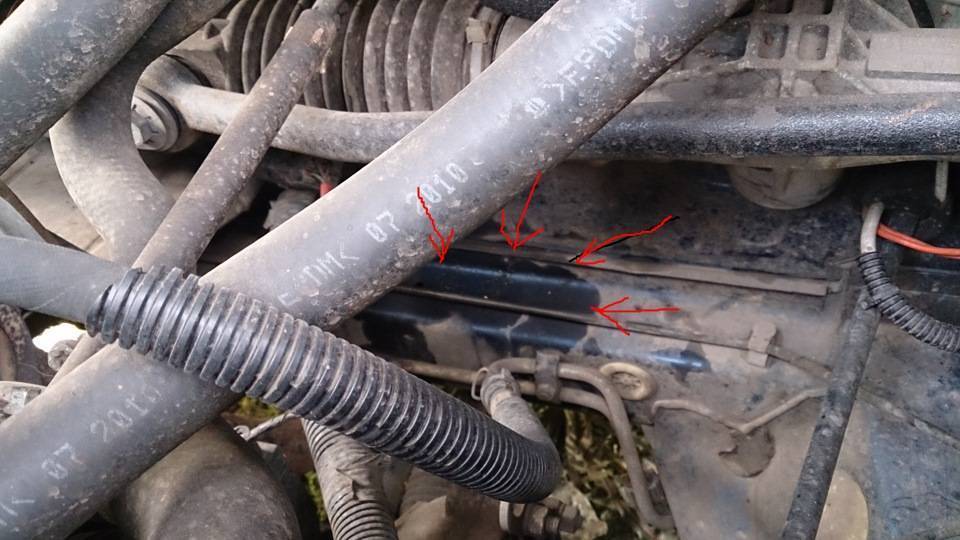

Протечка

Протечка радиатора является наиболее неблагоприятным
вариантом поломки. Так как при использовании отопителя в холодное время года,
радиатор будет нагреваться и ОЖ вытекшая из него начнет испаряться прямо в
салон автомобиля, что приведет к неприятному запаху в салоне машины, а так же к
быстрому и сильному запотеванию стекол.

Протечку можно устранить запаяв радиатор в месте утечки, но
при небольшой стоимости самого радиатор его лучше всего заменить на новый.

Габаритные и посадочные размеры жироуловителей EVO STOK

Марка жироуловитель под мойку EVO STOK

Габаритные размеры LхBхH (мм)

Производительность

Пиковый сброс (л)

b(мм)

h2(мм)

h3(мм)

Диаметр патрубков D (мм)

Стоимость, руб

м3/час

л/с

жироуловитель EVO STOK 5-25

420х320х370

0,5

0,1

25

160

305

280

50

8 541

жироуловитель EVO STOK 0,5-30

420х370х370

0,5

0,1

30

185

305

280

50

9 878

жироуловитель EVO STOK 0,5-40

520х370х370

0,5

0,1

40

185

305

280

50

9 434

жироуловитель EVO STOK 0,5-50

520х470х370

0,5

0,1

50

235

305

280

50

9 909

жироуловитель EVO STOK 1,0-60

520х470х420

1,0

0,3

60

235

355

325

50

10 346

жироуловитель EVO STOK 1,0-70

620х470х420

1,0

0,3

70

235

355

325

50

11 134

жироуловитель EVO STOK 1,0-80

720х470х420

1,0

0,3

80

235

355

325

50

11 970

жироуловитель EVO STOK 1,5-90

720х520х420

1,5

0,4

90

260

355

325

50

12 882

жироуловитель EVO STOK 1,5-100

770х520х420

1,5

0,4

100

260

355

325

50

14 098

жироуловитель EVO STOK 1,5-125

820х620х420

1,5

0,4

125

310

355

325

50

15 162

жироуловитель EVO STOK 1,5-150

820х620х470

1,5

0,4

150

310

405

380

50-110

16 312

жироуловитель EVO STOK 1,5-175

820х620х520

1,5

0,4

175

310

405

380

50-110

17 290

жироуловитель EVO STOK 3,6-240

1000х750х1000

3,6

1,0

240

375

50-110

34 200

жироуловитель EVO STOK 7,0-500

1500х1000х1000

7,0

1,9

500

500

110-160

49 362

жироуловитель EVO STOK 14-1000

2000х1000х1000

14,0

3,9

1000

500

110-160

64 800

жироуловитель EVO STOK 25-1700

2000х1500х1500

25,0

6,9

1700

750

110-160

143 355

жироуловитель EVO STOK 36-2400

3000х1500х1500

36,0

10,0

2400

750

110-200

169 100

жироуловитель EVO STOK 54-3600

3000х1500х2000

54,0

15,0

3600

750

110-200

253 650

жироуловитель EVO STOK 72-4800

3000х2000х2000

72,0

20,0

4800

1000

110-200

338 200

жироуловитель EVO STOK 90-6000

4000х2000х2000

90,0

25,0

6000

1000

110-200

461 700

Устройство и принцип работы септиков EvoStok Bio

Установки Эвосток рассчитаны на работу в двух режимах: станция биологической очистки при наличии электричества, обычный септик при отключении питания насоса.

Станция биоочистки Эвосток

Конструкция

Полипропиленовый корпус сооружения имеет вертикальное исполнение. Он состоит из двух рабочих зон:

  1. Верхний цилиндр – размещается биореактор с фирменной загрузкой. Она представляет собой переплетенные полимерные волокна MATALA, заселенные колонией микроорганизмов. Эти бактерии разлагают органические остатки. Удачная форма биофильтра исключает слеживание и обеспечивает высокую пропускную способность. Полимерный материал не влияет на жизнедеятельность микроорганизмов, не нуждается в замене в процессе эксплуатации.
  2. Нижний цилиндр – состоит из трех камер, разделенных перегородками в соотношении 2:1:1. Приемная секция занимает половину площади.

Верхний цилиндр закрывается крышкой, она обеспечивает герметичность резервуара, исключая попадание грязной воды. Прочная конструкция способна выдержать вес взрослого мужчины.

Схема устройства септика Эвосток

Принцип работы

Канализационные стоки подаются в приемную камеру нижнего цилиндра, где происходит их механическая очистка под действием гравитации – тяжелые частицы оседают на дно. Далее воды через решетчатый перелив поступаю во вторую камеру. Здесь продолжается процесс осветления, к которому подключаются бактерии в придонном слое. После заполнения камеры стоки направляются в третий отсек. В этой части установлен насос, осуществляющий подачу стоков в биофильтр верхнего цилиндра.

Насос соединен с системой орошения, позволяющей равномерно распределить стоки по всей загрузке. На полимерных волокнах задерживаются органические частицы, которые со временем разлагают активные бактерии. Вода через биофильтр стекает обратно в выходную камеру, из которой удаляется через сифонный перелив.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
