Септик из еврокубов своими руками

Советы

При строительстве очистного механизма следует учитывать технические ошибки, которые могут привести к неправильному функционированию системы.

Чтобы избежать их, необходимо соблюдать несложные правила.

  1. Обеспечить определенный уклон канализационной трубы в сторону септика. Это нужно для того, чтобы сточные воды шли самотеком.
  2. Не допускать резких поворотов канализационных труб, тем самым предотвращая засорение системы.
  3. Входная труба должна быть расположена выше выходной, чтобы отходные материалы не вышли из системы.
  4. Запрещено строить фильтрующие колодцы при высоких показателях грунтовых вод. Это может привести к загрязнению экосистемы.

При использовании очистительного сооружения запрещается:

  • бросать строительный мусор в канализационную систему – это может привести к засору первой камеры септика;
  • использовать конструкцию для утилизации полимерных отходов (целлофан, окурки, пакет, презерватив);
  • использовать моющие средства, в составе которых имеются растворители, кислоты, щелочи, что может привести к гибели анаэробных микроорганизмов;
  • сливать в канализацию нефтепродукты – машинное масло, бензин, солярка.

Основные принципы устройства для самостоятельного монтажа

Септическое устройство лучше проектировать на этапе планирования. Во время строительства дома, необходимо продумать линии слива. В случае, если дом уже построен, придется отталкиваться от имеющегося плана. Если дом двухэтажный и предусмотрено несколько санитарных узлов, желательно постараться разместить отливы ближе к коллектору.

Головной коллектор должен идти по одной вертикали на каждом этаже. А затем подключаются к одной магистрали.

ЛОС состоит из:

  1. Резервуар. В этой системе используется еврокуб. Это металлических комбинированный контейнер многоразового использования. Изнутри оборудован легированной или оцинкованной поверхностью, нейтральной к бытовым отходам. Допускается для использования в септической системе. Объем составляет от 800 до 1300 литров.
  2. Входные и выходные трубы. Предназначены для ввода и вывода жидкости. Устанавливаются под жестко регламентированным углом, чтобы отходы не задерживались и не создавали засор внутри системы.
  3. Окна для обслуживания. Колодцы и люки для ревизии. Предназначены для своевременных ремонтных работ и обслуживания.
  4. Системы вентиляции. В септической системе используются специальные бактерии. Если это аэробные – им необходим кислород, который требуется для нормальной жизнедеятельности. При анаэробном биогенезе, нужно выводить из системы метан.

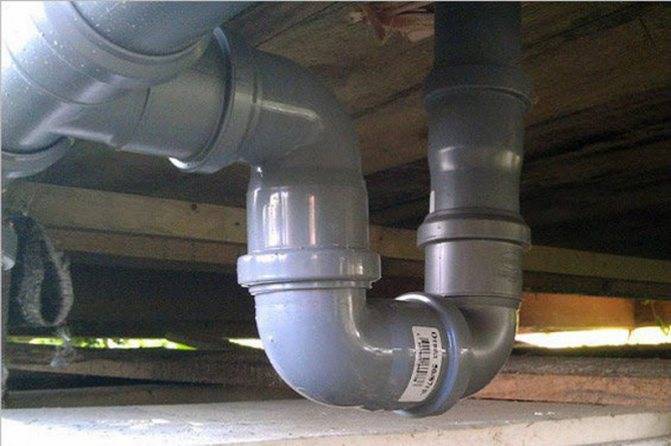

Принцип действия водяного затвора

Водяной затвор – необходимая часть канализации для частного дома, предназначенная для предотвращения возвращения неприятного запаха обратно в помещение.

Как и многие односторонние клапаны он обладает пропуском только в одну сторону. В случае, если септик долго не используется, вода внутри начинает пересыхать.

Это может привести к потере клапаном своих качеств и внутрь начнет попадать газ из резервуара.

Нужно ли утеплять канализационную трубу

Холодные регионы сталкиваются каждую зиму с одной проблемой – перемерзание канализации. В городской черте с этой проблемой справляются сотрудники жилищно-коммунальных хозяйств.

При понижении температуры, происходит замерзание труб. Из-за большого содержания воды, практически весь проход блокируется, от чего происходит закупорка (вода при замерзании увеличивается на 10%).

Поэтому утепление трубы – первое, что нужно сделать после проведения трубопровода.

Теплоизоляцию можно сделать из следующих материалов:

Минеральная вата. Надежный материал для утепления металлических и пластиковых труб. Требует дополнительной гидроизоляции поверх себя, так как теряет характеристики при намокании (внутренний воздух вытесняется водой). Со временем слеживается и разрывается.

Вспененный полиэтилен. Продается в форме чехлов или полотен. Имеет небольшую массу, мелкую структуру, наполненную воздухом. Не распадается от ультрафиолета или влаги.

Пенопласт. Не боится влаги, способен выдерживать высокие температуры. Продается для утепления труб в виде пластик, которыми легко можно обернуть трубу. В доме, на 5 и более жильцов, он наиболее удобен.

Керамзит. Засыпается в траншею, где уложена труба. Мелкие керамические полые шарики хорошо спасают трубу от перемерзания.

Кабель. Электрический кабель для обогрева – простой и легкий способ для оборудования утепления трубы. Его недостаток в высокой цене и потребности в электрическом снабжении. Если отключится электричество – пропадет и обогрев.

Ниже представленны фото, как правильно утеплять трубу.

Вакуумные клапаны и фановая труба

Предназначение этих элементов в нормализации воздуха при работе ассенизаторов. Септик из еврокубов своими руками без откачки является решением временным. Если потребуется чистка, на этот случай лучше установить предохранители. Кроме этого они необходимы для своевременного обслуживания.

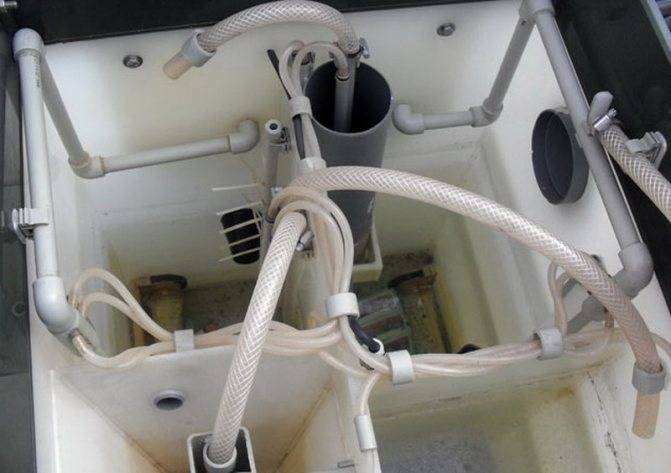

Внутренняя начинка септика

Из электрооборудования в септике используется только компрессор, такой как Pondtech А-85. Для перекачки массы применяется система эрлифтов. Эрлифт перекачки жидкости из первичного отстойника размещают на уровне вводной трубы, а в аэротенке его располагают в 10–15 см от верха камеры. Сбрасывающие отводы опускают на середину высоты емкости. Для перекачки активированного ила из аэротенка и камеры глубокой очистки в первичный отстойник используют два отдельных эрлифта с общей точкой сброса в 70–100 см от дна. Всасывающие патрубки эрлифта располагают в 10–15 см от дна, а сам насос размещают на трети высоты камеры.

В качестве каналов перекачки отлично подходят гофрированные спиральные шланги 32 мм, их можно легко проложить без резких поворотов. Соединение с эрлифтами уплотняют винтовыми хомутами или нейлоновыми стяжками.

1 — входная труба; 2 — мембранный диффузор (аэратор); 3 — бетонная заливка; 4 — эрлифт перекачки в воды; 5 — компрессор; 6 — цементно-песчаная засыпка; 7 —  кессоны; 8 — эрлифт перекачки ила; 9 — выходная труба

Эрлифты можно сделать своими руками. Для этого берут отрезок ПВХ трубы 32 мм длиной 15–20 см, сверлят в нем посередине два отверстия 15 мм и вкручивают в них штуцеры под шланг 12 мм с резьбой 1/2″. Соединение получается достаточно плотным, при желании его можно обработать термоклеем. На штуцеры надевают два отрезка шланга и соединяют их тройником.

От компрессора воздух подается к мембранным диффузорам, расположенным в 40 см от дна первой и 25–30 см от дна второй камеры. Для питания эрлифтов делают тройниковые отводы, воздух пропускают через регуляторы протока. Эрлифты перекачки ила дополнительно снабжают кранами или электроклапанами для автоматического управления.

Идеальная очистка

Можно улучшить очистку воды после её прохождения через септик. Выкопайте фильтрационный колодец, а его дно засыпьте песком с гравием. Так вода будет проходить естественную очистку и постепенно просачиваться в почву. Или сделайте фильтрационное поле, оно напоминает оросительную систему. Стоки будут циркулировать по трубам с отверстиями, постепенно просачиваясь и одновременно орошая почву.

Для устройства поля используйте центральную трубу диаметром от 150 мм, укладывайте под уклоном 2 см на 1 погонный метр. Оросительные трубы длиной до 20 м и диаметром от 100 мм. На конце каждого водопровода сделайте стояк для вентиляции.

Тонкости, которые важно знать при сборке септика

  • Не допускается, чтобы септик полностью заполнился стоками, так как емкость может лопнуть от внутреннего давления. Наилучшим выходом, который не допустит трещин — изготовить сливной бак, который будет находиться ниже точки замерзания или хорошо утеплить септик.
  • Каждый бак должен быть присоединен к вентиляционной трубе, которая находится рядом или снабжен самостоятельной вентиляцией.
  • При сборке канализационной системы нужно поставить вентиляционную трубу или клапан, который способствует подсасыванию воздуха. Это необходимо для того, чтобы в канализационной трубе не задерживался разряженный воздух, который может мешать сливу стоков в сливные баки.
  • Нужно разделить фекальные стоки, с помощью такого решения можно увеличить время нахождения стоков в резервуаре и устранить влияние на первый бак (в который сливаются фекальные стоки) бытовых антисептиков.

Выбираем правильный объем емкости

Размер септика выбирается в зависимости от количества стоков. Их объем определяется в зависимости от периода эксплуатации и числа жителей в доме. Для временного пользования в летний период подойдет конструкция небольшого объема, а круглогодичное использование септика предполагает ежедневный сброс стоков.

Их объем определяется по количеству людей проживающих в доме. Предполагается, что ежедневный расход воды на одну особу составляет 200 литров. Ориентируясь на эту величину, определяют суточный расход воды на всех жильцов. Объем камеры септика должен быть втрое больше чем этот показатель. Желательно выбрать септик немного большего объема с учетом непредвиденного увеличения стоков.

Проектирование и подготовительные работы

При размещении канализационной системы необходимо учитывать удаленность конструкции от жилых построек, открытых водоемов, источников питьевой воды.

Основные санитарные и технические требования указаны в СНИПе:

  • очистные сооружения разрешено устанавливать на удалении 5 м от жилых помещений, 1 м от сельскохозяйственных построек;
  • удаление от источников питьевой воды (колодец, скважина) в зависимости от типа грунта может варьироваться от 20 до 50 метров.

Для устройства камер очистного сооружения применяются как готовые емкости, так и резервуары, изготовленные своими руками: металлические и пластиковые бочки, монолитные бетонные конструкции, кубовые емкости.

Правильно сделанный расчет количества необходимого стройматериала зависит от объема очистного сооружения. Поэтому для расчета потребуется величина сбрасываемых стоков в сутки. Точно определять такую величину не придется, достаточно принять поглощение воды 150-200 литров на 1 члена семьи. Чтобы определить объем приемочного отсека септика, полученную величину умножают на 3. Если в доме постоянно проживает 6 человек, то потребуется емкость объемом: 6х200х3=3600 л.

Второй отсек септика рассчитывают исходя из параметров приемочной камеры. Если его объем принимает 2/3 жидкости всего размера очистительного сооружения, то параметры камеры доочищения составляет 1/3 объема механизма.

В большинстве регионов России очистительное сооружение зимой не замерзнет благодаря теплым сточным водам, поступающим из дома. И также препятствием для замерзания являются бактерии, активно ведущие себя в септике. Но конструкцию углублять все же придется. Расстояние между крышкой и верхним уровнем сточных вод должно быть равным величине промерзания грунта в зимнее время. На этом уровне проходит сливная канализационная труба. Поэтому необходимо учитывать то, что конструкция должна располагаться ниже этого уровня.

Если высокий уровень грунтовых вод не позволяет выполнить углубление системы ниже уровня промерзания почвы, необходимо сделать утепление. В качестве утепляющих материалов применяют:

  1. вспененный полистирол;
  2. пенопласт;
  3. керамзит.

Как выбрать место под канализацию из еврокубов?

Важным этапом подготовки к строительству септика из еврокубов своими руками является изучение схемы, а также выбор и подготовка места для канализационной системы. При выборе месторасположения желательно следовать определенным рекомендациям и правилам, перечисленным ниже.

Главные правила:

  • сооружение должно находиться на расстоянии 5 метров от зданий, на расстоянии около 50 метров от колодца, где берется питьевая вода или вода для полива, на расстоянии 10 метров от рек и 3 метров от деревьев;
  • при прокладывании канализационного трубопровода следует учесть, что трубы не должны располагаться параллельно уровню земли, необходим определенный уклон и весь путь должен быть максимально коротким;
  • при необходимости монтажа септика дальше 15 метров, потребуется непременно выделить площадь под ревизионный колодец. Он необходим для быстрого устранения засоров в трубах;
  • если потребуется использовать трубопровод с изгибом, то на данных местах обязательно нужно оборудовать специальные поворотные колодцы;
  • непременно следует располагать сооружение таким образом, чтобы обеспечить беспрепятственный подъезд ассенизаторской спецтехники. Она может потребоваться, если возникнут неисправности в работе и потребуется устранить содержимое септика.

На основании данных факторов и определяется наиболее подходящее место для самостоятельной постройки септика из еврокубов. Также на схеме частного участка рекомендуется сразу определить место для расположения системы дополнительной очистки. Как было сказано выше, это могут быть поля для фильтрации, специальный колодец или инфильтраторы.

Работа системы

Первая емкость собирает и отстаивает отходы. Сила притяжения помогает сделать фракционирование. Тяжелый ил будет оседать на дне резервуара и подвергаться разложению анаэробных микробов. Однако, в любом случае осадок будет накапливаться и его нужно будет откачивать. Поэтому необходимо добавлять в первую емкость смесь со специальными ферментами. Эти вещества расщепляют ил до остаточных фракций – воды и углекислого газа. Благодаря ферментному разложению количество тяжелого осадка из первого резервуара можно уменьшить.

Легкие вещества стоков поднимаются к поверхности. Здесь присутствует жидкость, жировые молекулы и небольшие частицы фекалий. Во втором резервуаре будут работать аэробные бактерии, которые разлагают остатки загрязнений. Остаточные работы во второй емкости приводят к тому, что жидкость очищается на 60-70%. Такой процент не удовлетворяет требованиям санитарных служб. Поэтому устанавливается система почвенной доочистки.

Установка еврокубов в котлован

Подготовленные еврокубы устанавливаются в яму и прикрепляются к подготовленным петлям тросом. Там где грунты имеют свойства вспучиваться, необходимо защитить емкости. Для этого можно проложить со всех сторон профлист или обработанные антисептиком доски или же залить расстояние между грунтом и стенками кубов бетоном. В этом случае каркас емкостей послужит дополнительной арматурой. Перед заливкой бетона емкости нужно заполнить водой, а сам процесс выполнять постепенно и очень аккуратно.

Используя пенопласт, утепляются стенки емкостей и верх. Вся конструкция покрывается деревянным накатом или бетонируется.

Стенки и верх еврокубов утепляется пенопластом. Это поможет избежать промерзания септика в морозы

В любом случае, такой самодельный септик из еврокубов очищает стоки не полностью. Поэтому для полной очистки лучше всего оборудовать дренажное поле. Только в этом случае канализационная система будет завершенной.

Что такое еврокуб

Это ёмкость с прямоугольными гранями из белого, синего или чёрного пластика. В каждом предусмотрены отверстия, которые используются в системе для забора и слива жидкостей. Еврокуб под септик закапывают в землю, где он подвергается давлению, но пластик с армированием не теряет герметичности при продолжительной эксплуатации. Его прочность усилена жесткими рёбрами и металлическим каркасом, что повышает надёжность изделий.

Стенки куба способны выдерживать нагрузку и не деформироваться, даже если подавать нечистоты под давлением. Материал куба не взаимодействует с агрессивными веществами и не меняет свойств от перепадов температуры и влажности. В корпусе не появляются трещины при механических воздействиях. Можно не волноваться, что вредные стоки попадут в окружающую среду.

Основные части еврокуба:

  • 1) Пластиковые стенки.
  • 2) Заливная труба с крышкой, её диаметр 150 мм.
  • 3) Вентиляционный клапан, он рядом с заливной горловиной.
  • 4) Сливной кран, расположенный в нижней части.
  • 5) Металлическая обрешётка, в которую заключена пластиковая ёмкость (колба).
  • 6) Поддон из металла или дерева.

Параметры стандартных еврокубов:

Характеристика  Значение
1Длина1200 мм
2Ширина1000 мм
3Высота1160 мм
4Масса52- 57 кг
5Диаметр заливной трубы150 мм
6Толщина стенок 2 мм
7Объём2 м3

Требования к конструкции септика

Самый экономный вид очистных сооружений для канализации в доме или даче – это самодельный из кубов. Но перед тем как приступить к строительству, необходимо ознакомиться с основными требованиями к его конструкции. Итак:

  • Объём септика должен быть рассчитан на трехдневное количество потребления воды жителями дома. Например, если на дачи живет 4 человека, то они используют за 3 дня примерно 2 куба воды. В данном случае можно собрать двухкамерный отстойник (по 1 тыс. л) или трехкамерный (по 600 л).
  • Все узлы труб должны быть оборудованы тройниками и люком, чтоб они не забивались;
  • Положение входящей трубы нужно устанавливать выше исходящей;
  • Все секции и вентиляция должны плотно соединяться;
  • Канализация дома оборудуется вентиляционным стояком или устанавливается клапан для воздуха;
  • Для устройства из еврокубов обязательно наличие утепления;
  • Как только установите отстойник – заливаете водой все емкости;
  • Чтоб избежать деформации корпуса, нужно сделать бетонный чехол;
  • Для окончательного результата необходимо наличие почвенной доочистки. Лучший грунт для этого – торф.

Этапы монтажа септика из еврокубов

Канализация с септиком из еврокубов, от остальных очистных сооружений отличается тем, что потребуется дополнительное обустройство

Дренажная и сливная система

ы, но при правильном монтаже такая конструкция будет надежным и долговечным решением в частном доме или на даче.

Перед тем как приступить к монтажным работам, продумывают конструкцию и месторасположение септика на участке, решают, какой лучше установить, что бы канализация в частном доме была функциональной и согласовывают план в СЭС.

Подготовка котлована под септик.

Длина и ширина ямы должна соответствовать размеру септика в сборе с небольшим запасом в 15-20 см по всему периметру. В этот промежуток будет укладываться теплоизоляция и прочный материал, защищающий септик от сдавливания.

Необходимая глубина определяется с учетом размера еврокуба и уклона общей магистрали трубопровода. Также учитывают высоту бетонной основы под септик и тот момент, что каждая следующая емкость устанавливается ниже предыдущей на 20-30 см, соответственно и стяжку дна выполняют ступенькой, а в свежий раствор устанавливают петли крепления для еврокуба.

Земляные работы и бетонирование основания под септик

Якорение обезопасит сооружение от смещения в случае прорыва грунтовых вод.

Важный момент: чтобы септик не выдавило весной грунтовыми водами его нужно закрепить  к бетонному основанию ремнями.

Следующим этапом земляных работ будет рытье выгребных траншей для фильтрационного поля или колодца. Работы могут отличаться в зависимости от выбранного способа почвенной доочистки.

Что нужно учесть при монтаже

Изготавливая своими руками ЛОС, работающий без откачки 10 лет для дома и дачи, необходимо учесть несколько общих и частных правил:

  1. Нормативы расположения. Нельзя устанавливать септик в произвольном месте. В нем находится вещества и происходят химические процессы, способные отравить почву. От жилых домов, как собственного, так и соседского, септик должен располагаться на расстоянии не менее 5 метров. От колодца или скважины – 50 метров. Поверхностные воды – 30 метров. Деревья и растения – 3 метра.
  2. Подъезд для машины ассенизаторов. Септик из еврокубов своими руками без откачки может потребовать чистку через 10-15 лет, поэтому, скорее всего, будет нужен подъезд машины. Это требование не регламентировано законодательством и санитарными нормами, а выступает в качестве рекомендации.
  3. Обязательная установка стояка на этапе рытья котлована.
  4. При высоком уровне грунтовых вод, необходима установка специальных проушин. Они помогут удержать ЛОС от всплытия.
  5. Глубина промерзания. В зависимости от конкретного региона, точка промерзания может разниться. В европейской части СНГ она равняется 1,3 метра. Трубы должны располагаться ниже этой глубины.

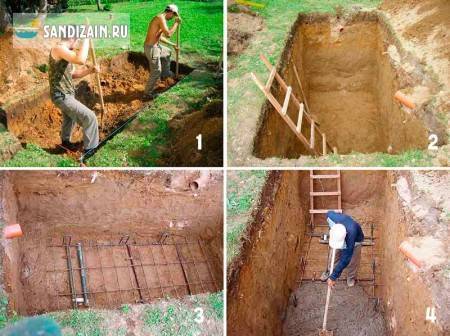

Земляные работы

Перед тем, как провести канализацию в частном доме, нужно вырыть котлован. Это основная трудовая часть работы, требующая много времени и сил. Рулеткой или длинной линейкой нужно снять основные габариты с еврокуба: длина, ширина и толщина. Это стартовые параметры, к которым нужно прибавить дополнительные 40 сантиметров. То есть, при параметрах куба 105х85х95 получается — 145х125х135.

Именно таких габаритов должен быть котлован исключительно под резервуар. К нему добавляется 15-30 сантиметров для обустройства бетонной подкладки.

После окончания копки, нужно залить поверхность бетоном. Необязательно брать тяжелые марки, но желательно, чтобы они были водостойкими. Слой должен быть ровным. В него нужно вмонтировать дополнительные петли для крепления конструкции.

Модификация резервуаров

Перед погружением контейнера в котлован, их нужно подготовить.

  1. Контейнеры имеют специальные сливные отверстия, которые производятся еще на этапе изготовления. Их нужно замазать герметиком, например, санитарным.
  2. В боковых стенках емкостей нужно сделать отверстия для вводных и выводных труб. Так как металл тонкий, можно сделать их обычным шуруповертом и балериновым сверлом (балеринка). Тут стоит учитывать уклон, который необходим для нормального оттока отходов. В случае, если его не будет или он поставлен неправильно – септик не сможет перерабатывать отходы. Часто каждый последующий резервуар устанавливают на 20 сантиметров ниже, что позволяет соблюсти нужный угол.
  3. К каждому баку устанавливается сантехнический тройник. Его можно установить в фабричное отверстие. Если оно недостаточно широкое, можно воспользоваться сверлом большего размера или наждачной бумагой. Одно отверстие необходимо для входной трубы, второе для дальнейшего подключения в следующий отсек. Верх необходим для отвода газов.
  4. Все стыки плотно обрабатываются герметиком.

Непосредственно монтаж

Как правильно монтировать септик на основе комбинированного контейнера? Такая технология проста в установке и с ней справится даже новичок в сантехническом оборудовании.

В частном доме установка идет по инструкции:

  1. Септик нужно аккуратно установить в котлован. Лучше делать это с помощниками, чтобы не поцарапать и не пробить корпус контейнера.
  2. С помощью строп или проушин котлован крепится к бетонному покрытию.
  3. В траншеи устанавливаются трубы, при соблюдении нужного уклона.
  4. Трубы подсоединяются к ЛОС резервуару.
  5. Со всех сторон трубы и септик закрываются с помощью утеплителя.
  6. Отсеки наполняются водой.
  7. Расстояние между септиком и котлованом заполняется бетонным раствором.
  8. Труба и септик засыпаются.

После этого можно производить подключение в доме. После засыпания биотических препаратов септик может входит в эксплуатацию.

Лучше всего перед засыпанием котлована землей проверить его на герметичность. После залива воды в систему, можно пройтись с тряпкой по всем стыкам и проверить вероятность протекания. Если есть протечки или какие-либо пробои, их нужно закрыть.

Дефекты металлического корпуса можно сварить из листа жести. Пластик закрывается с помощью герметика. Лучше подойдет морозостойкие автомобильные составы, предназначенные для низких температур.

Какие емкости можно использовать

Для септика целесообразно использовать бывшие в употреблении емкости без повреждений корпуса с формой вертикального цилиндра или параллелепипеда. Толщина стенок емкости должна быть не менее 3,5 мм, а еврокуба — не менее 2 мм.

Еврокубы ввиду малой вместимости (1000–1050 литров) применяют в септиках с суточной производительностью до 1 м3 в сутки, в остальных случаях используют капроновые емкости. Их объем рассчитать не трудно — общая вместимость септика выбирается равной трехкратной величине суточного водоотведения.

3

Размеры аэротенка и первичного отстойника соотносятся как 1,5:1, вторая и третья камеры равны по объему. К примеру, септик объемом 6 м3 имеет следующую вместимость камер:

  1. Первичный отстойник 1500 литров.
  2. Аэротенк — 2250 литров.
  3. Камера глубокой очистки — 2250 литров.

В очистных сооружениях объемом свыше 10 м3 все камеры имеют одинаковый объем.
