Сетка для теплого пола: разновидности и особенности укладки- Обзор +Видео

Пластиковые сетки

Если Вы армируете ненагруженные стяжки толщиной до 80 мм, вместо металлической сетки можно использовать полимерный аналог – сетку из полипропилена. Пластиковая сетка, в отличие от металлической, обладает большей эластичностью и весит меньше. За счет этого она растягивается, не деформируясь при этом, и сохраняет свои свойства. Это свойство исключительно полезно при усадке здания. Возникающие усадочные деформации растягивают сетку, а стяжка теряет целостность. В этом случае металлическую сетку может «повести», и она разорвет стяжку. Довольно часто для армирования применяется общестроительная пластиковая сетка ОСС. Она продается в виде рулонов с шириной от одного до 4 метров, длиной от 10 до 15 метров. За счет малого удельного веса такая стека легко транспортируется и просто монтируется в стяжку любой конфигурации. Так как разделывание полипропиленовых ячеек на куски производится легко, трудозатраты еще больше снижаются.

Пластиковая сетка не подвержена коррозии, на нее не влияют агрессивные среды. Исключено появление ржавчины в массе цементного раствора и, как следствие, проступание рыжих пятен на поверхности стяжки.

Достоинства полимерной сетки в качестве материала для армирования стяжки:

  1. Способность не экранировать средства связи (пластик не создает помех для радиоприемников, телевизоров, телефонов, раций.);
  2. Легкий монтаж, благодаря чему можно сэкономить на рабочей силе;
  3. Повышенная эластичность;
  4. Исключительная прочность на растяжение;
  5. Высокая геометрическая стабильность;
  6. Небольшая стоимость;
  7. Химическая инертность (не ржавеет, не вступает во взаимодействие с химическими средами);
  8. Небольшой вес.

Армирование стяжки с использованием пластиковой сетки выполняется по той же схеме, что и с металлической сеткой.

Армирование стяжки – простой способ сделать пол вечным

Основное назначение армирования – это увеличение прочности конструкции, а также улучшение несущей способности. Благодаря этому на поверхности пола не будут появляться глубокие трещины, а также снизятся изгибающие нагрузки. Увеличение прочностных показателей стяжки достигается путем внедрения в конструкцию укрепляющих материалов, которые обладают высокими показателями прочности.

Для стяжки напольного покрытия используют два типа укрепления:

  • В качестве основного материала для укрепления используют сетку. Суть данного метода заключается в том, что материал для укрепления укладывается на заранее подготовленное основание, и заливается цементным раствором;
  • Микроармирование с использованием различных промышленных добавок. Здесь используется фибра, стальная стружка и проволока.

Процедура армирования стяжки не всегда является обязательной, но на большинстве строительных объектов строительные нормы предусматривают укладку армирующего слоя. С помощью данной процедуры пол будет более монолитный, а вероятность растрескивания значительно снизится.

Мелкие трещины есть на любом бетонном покрытии. Если вы их не видите, то немного намочите поверхность – трещины станут хорошо заметны. Подобные дефекты не являются критическими. Самое главное, чтобы вся бетонная конструкция была единой и монолитной, а не собранной из отдельных фрагментов. Именно армирование и обеспечивает целостность и монолитность всей конструкции.

Сетка для заливки пола бетоном укладывается на всю площадь, а после заливки раствором превращает весь верхний слой в прочную плиту. Под действием внешних сил небольшие трещины все же будут появляться, но сетка не будет давать отдельным фрагментам свободно двигаться. Если вы установите качественные материалы для укрепления, то ваш пол будет служить вам вечно.

Выбираем подходящую пленку

Если вы собираетесь монтировать пленочный теплый пол без привлечения специалистов, начните с главного – с выбора подходящей пленки. Необходимо определиться, какая роль отводится этому источнику тепла. Выберите пленку мощностью 180-200 Вт/м², если она будет единственным источником тепла в помещении. В остальных случаях достаточно мощности 100-130 Вт/м².

Что касается ширины пленки, то здесь необходимо ориентировать на схему укладки. Данную схему следует нарисовать самостоятельно, определившись с местами установки мебели. Там, где будут стоять мебельные элементы без ножек, теплые полы не нужны – здесь они придут в негодность из-за перегрева. В зависимости от размеров комнаты и габаритов прогреваемых участков, выберите пленку подходящей ширины.

Отзывы некоторых специалистов свидетельствуют о том, что пленочный теплый пол под плитку лучше не укладывать. Они советуют отдать предпочтение другим видам греющего оборудования, например, нагревательным матам.

Выбирая пленку под теплый пол, необходимо обратить внимание на будущее напольное покрытие. В случае с инженерной доской, ламинатом или линолеумом достаточно взять самый простой пленочный материал

Если планируется укладка кафельной плитки или керамогранита, необходимо приобрести перфорированную пленку – в ней имеются небольшие отверстия, обеспечивающие надежное сцепление применяемых смесей с черновыми полами.

Монтаж труб

Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:

  • Металлопластиковых.
  • Полиэтиленовых высокой плотности.

Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:

  • В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: «Какое расстояние между трубами водяного теплого пола»).
  • Укладка должна осуществляться на расстоянии в 150 мм от стен.
  • Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
  • Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
  • В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.

Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:

  • Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
  • Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.

Смесь из цемента и песка

Как правильно залить пол под тёплые полы с водяным контуром? Самый распространённый вид стяжки — из цемента и песка. С ним легко работается, песчаные частички выступают отличным пластификатором.

Обычно для выполнения бетонных работ в жилых комнатах применяются цементно-песчаные растворы марки 150. Для монтажа водяного пола рекомендуется взять М200. При увеличенных нагрузках на полы, можно и маркой выше:

  • М200-М250 при устройстве полов в торговых помещениях или общественных зданиях;
  • М300 применяют на складах и в гаражах.

Заводские смеси, которые доставят на место ремонта, приобретают на растворных узлах. В магазинах они упакованы в пакеты. Можно сделать смесь и самим. Это более трудоёмкий путь, но экономичный. Нужно выдержать дозировку компонентов и найти речной песок с крупной фракцией.

Цементно-песчаные смеси для сырых влажных помещений (санузлы, бассейны) делают с цементом М400. Цемент М500 быстро набирает крепость и подойдёт для помещений с сухими полами. Рекомендуемая толщина стяжки тёплых полов около 40 мм. Укладка водяного теплого пола в стяжку в таком случае будет выполняться без затруднений.

Как правильно залить теплый водяной пол, чтобы он служил долго? Он должен быть устойчив не только к механическому, но и термическому воздействию. Рекомендуется добавлять в растворы фиброволокно из полипропилена: 900 грамм на 1 кубометр. Стоимость такой добавки невелика, но она поднимет уровень прочности стяжки и не допустит появления мелких трещин. Следует знать, что фиброволоконная добавка не заменяет армирующую сетку.

Укладка без стяжки

Монтаж производится настильным методом. Использованию подлежат полистирольные плиты и алюминиевые пластины с пазами для труб.

Устройство теплого пола под плитку, установка оборудования эффективны в следующих случаях:

  • прочность перекрытий низка и они не смогут выдержать высоких нагрузок (при монтаже закладывается теплый пол под плитку тонкий);
  • если собственнику не хочется терять высоту потолков и в без того низком помещении;
  • когда устройство стяжки невозможно по техническим причинам.

На листы полистирола можно укладывать термостойкий ламинат или паркетную доску. Для кафельной плитки лучше использовать влагостойкие материалы, например, листы ГВЛ.

Укладка по лагам

При устройстве конструкции между лагами выкладывается утеплитель на основе полистирола или минеральной ваты. При работе над теплым полом под плитку, монтаж своими руками проводится реечным или модульным способом. В первом случае трубы и пластины выкладываются между реек, выполненных из ДСП. При модульном – применяют специальные ДСП-модули с готовыми каналами. На поверхность настилают листы ГВЛ, ЦСП и приступают к укладке плитки. Теплый водяной пол без стяжки под плитку готов.

Монтаж системы обогрева: особенности укладки плитки на тёплый пол

Прежде чем укладывать теплый пол под плитку своими руками стоит освободить поверхность от посторонних предметов. Рекомендовано осмотреть пол на наличие дефектов и неровностей, при необходимости придётся выровнять поверхность.

А также следует определить места распределения системы с указанием расстояния между проводами или элементами нагрева.

Основные правила

  • нужно оставлять зазор между стеной и системой обогрева примерно в 10 см;
  • заранее необходимо продумать расположение мебели и техники без ножек. В области их размещения по инструкции укладка электрических теплых полов под плитку запрещена;
  • не стоит размещать обогрев прямолинейно. Система позволяет подрезать сетку и направлять дорожку в нужном направлении, что сокращает использование электричества, направляя тепло на нужные участки.

Укладку плитки на тёплый электрический пол производят только после проверки работоспособности системы обогрева

Перед тем как приступить к монтажу электрических полов под плитку своими руками стоит удостовериться, что действующая электропроводка будет способна выдержать более высокое напряжение. Для этого проводят определённый расчёт, чтобы выявить, подходит ли диаметр жил. Если выявлено несоответствие стоит заменить электропроводку на более мощную.

Укладка теплого электрического пола под плитку пошаговая инструкция

Выделяют несколько этапов укладки электрических теплых полов своими руками:

  1. Теплоизоляция поверхности.
  2. Монтаж и подключение элементов.
  3. Установка температурного датчика.
  4. Контрольное тестирование обогрева.
  5. Укладка плитки на специальный раствор.

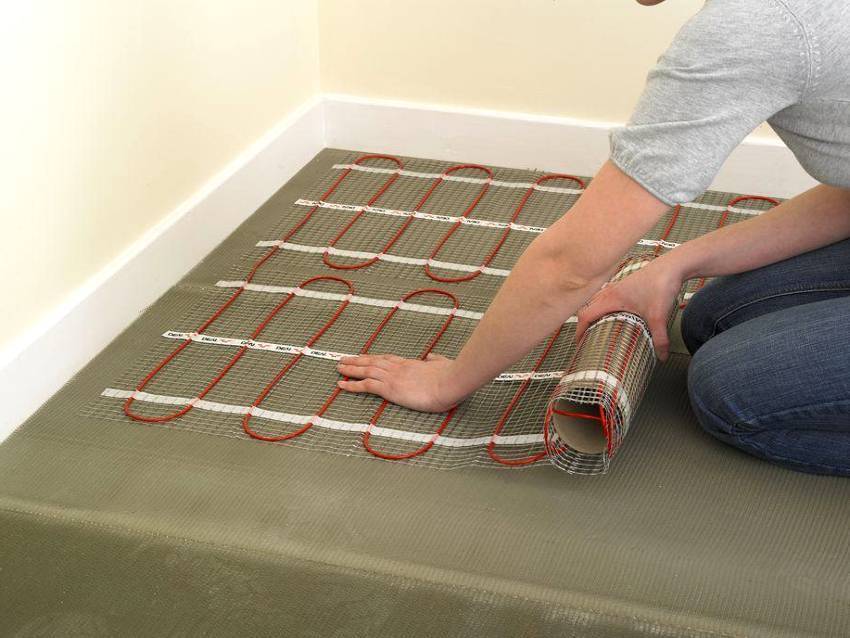

После теплоизоляции поверхности производится монтаж и подключение нагревательных элементов

Система теплоизоляции способна улучшить эффективность тёплого пола. Пенофол является самым подходящим материалом для утепления. Утеплитель легко крепиться благодаря наличию самоклеящихся элементов, а фольга на поверхности отлично отражает тепло. Уложить материал необходимо стык встык, дополнительно скрепив скотчем и немного оставив напуск на стены.

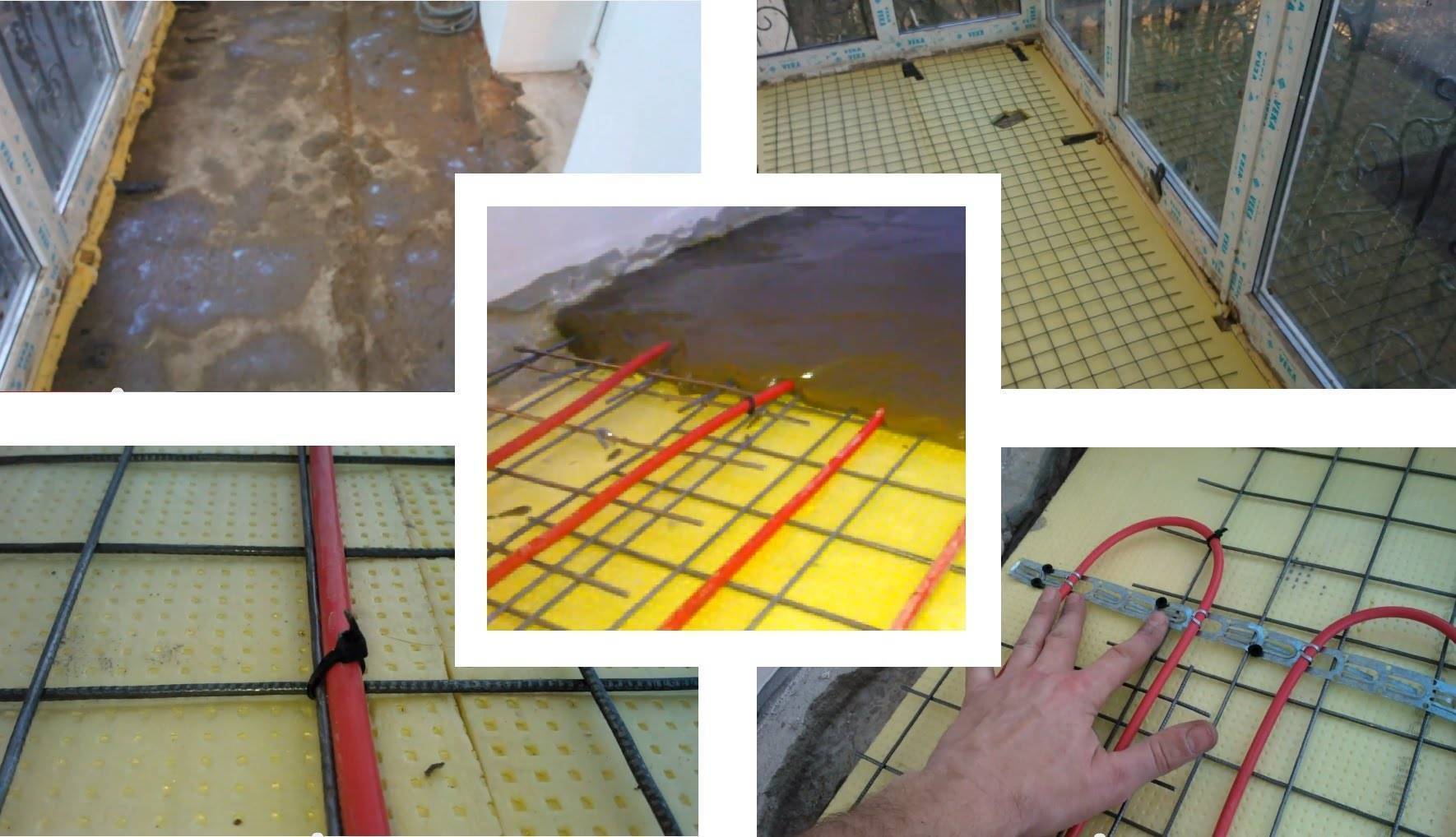

Стоит также проклеить демпферной лентой периметр помещения, а затем положить сетку из металла на пенофол. Это позволит провести установку достаточно быстро и компенсирует расширение покрытия при нагреве.

После завершения данных действий необходимо приступить к подключению температурного датчика. Для того чтобы легко было выставить необходимую температуру термостат монтируют в стене рядом с разъёмами питания. Сам датчик температур устанавливают в полу.

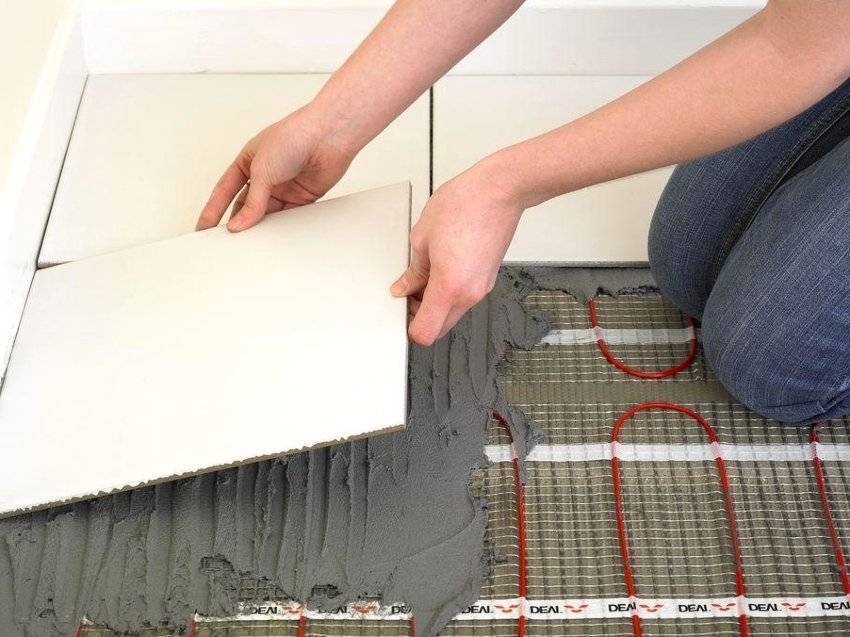

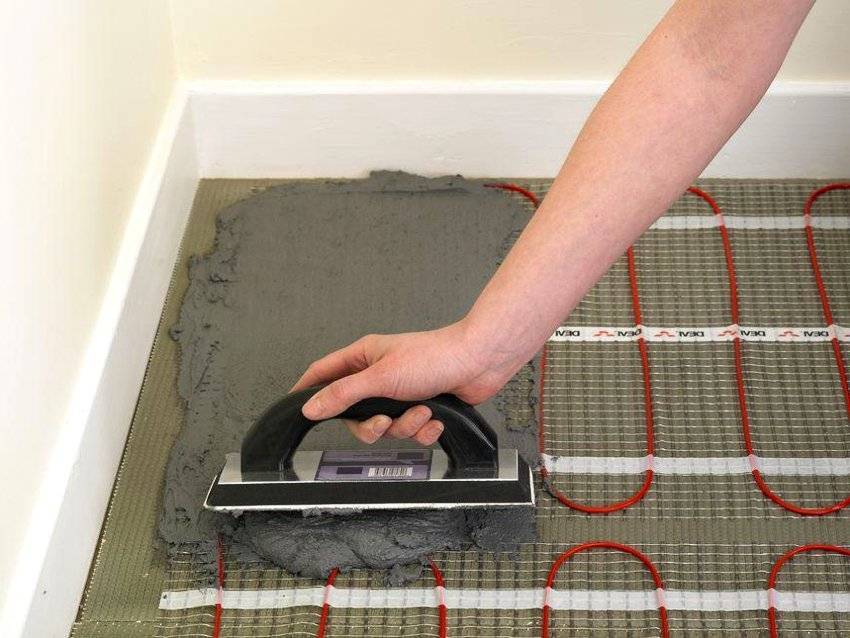

После контрольного тестирования системы начинается укладка плитки с помощью клеющей смеси

К прокладке самого кабеля приступают после проведения замеров сопротивления. Оно может отличаться от заявленного производителями. Крепят кабель, используя монтажную ленту. Для того чтобы система работала, стоит верно расстелить материал и провести правильное подключение элементов к термостату. Цена укладки теплых полов под плитку профессионалами колеблется от 550 до 650 рублей за квадратный метр.

Технология монтажа

Разберемся, как правильно выполнить монтаж сетки для укладки теплого пола.

Не имеет значения, какую сетку вы решили использовать – армирование выполняется по всей площади пола. Если длина заливаемой поверхности большая, разрешается укладка сетки для армирования внахлест, с последующим соединением проволокой.

Не забываем, что от стен делаются отступы. Если армируется сложное основание, имеющее плавные переходы или ступеньки, рельеф необходимо повторять. В таких случаях сетку монтируют на специальные крепежи, чтобы она находилась в подвешенном состоянии на расстоянии двух сантиметров от основания.

Подготовительные работы

Сначала необходимо правильно разместить сетку для напольнойстяжки.

Устанавливают ее на определенной высоте от основания, учитывая при этом толщину будущей стяжки для теплого пола и размер стержней сетки. Для этого разрешается использовать различные приспособления – деревянные бруски, обломки кирпичей, металлический профиль и т. п. Главным условием является то, что подставки должны иметь нужную толщину, позволяющую раствору проникнуть под нагревательные элементы.

До того момента, как начнете заливать стяжку, необходимо выложить слои песка, гравия, гидро- и теплоизоляции. После устройства такого «пирога» разрешается устанавливать арматурную сетку и выполнять заливку раствора.

Нюансы армирования

Существуют общие правила устройства и армирования стяжки, которых следует придерживаться в работе:

  • не смотря на разные виды сетки для армирования, в песчано-цементный раствор для увеличения прочности и эластичности добавляются пластификаторные компоненты. Смесь получает возможность проникать в ячейки любых размеров;
  • до начала работ с сеткой рекомендуется изучить сопроводительную инструкцию от изготовителя.

Имеются и определенные особенности армирования:

  • чтобы не случилось, сетка должна располагаться непосредственно в толще слоя, а не на черновом полу;
  • ячейки сетки определяются с таким расчетом, чтобы не создаватьпрепятствий для заливки бетонной смеси.
  • арматурная сетка не должна иметь загрязнений;
  • элементы сетки не должны выступать на поверхность стяжки. Это позволит исключить образование коррозии на металлических стержнях.

Укладка сетки

Арматурная сетка размещается в нижней трети заливаемого слоя. Подставки укладываются в очках пересечений прутьев. Для удобства монтажа есть возможность приобрести специальные подставки, изготовленные в виде корон, стоек, стульчиков и т. д.

При установке сетки соблюдается одна немаловажная особенность – шаг установки подставок зависит от толщины предполагаемой стяжки.

Если вы решили использовать композитную или пластиковую сетку, то действовать придется несколько иначе:

  • проведя подготовительные работы по устройству пирога, следует залить третью часть раствора и выровнять слой;
  • после этого укладывается сетка, утапливается в растворный слой;
  • как только выполните укладку электрического кабеля или теплого водяного пола по сетке, заливается оставшаяся часть раствора, для выравнивания которой выставляются маяки;
  • такие виды сеток разрешается укладывать непосредственно на трубы системы теплого пола, но появляется вероятность того, что раствор не полностью заполнит все пустотные участки.

Применение каждого известного варианта армирующей сетки отличается своими достоинствами и недостатками, и это необходимо учесть на начальном этапе работ.

Как уложить сетку для теплого пола?

Какой бы ни была сетка, она делается по всему помещению. По длине поверхность может быть большой, тогда сетку кладут внахлест и соединяется проволокой.

От каждой стены по периметру делается отступ, а армирование сложных оснований со ступеньками или переходами любой сложный рельеф повторяется. В таком случае сетка фиксируется особыми крепежами, чтобы сохранялось подвешенное на 2 см от основания состояние.

С чего начать работы?

Подготовительные работы начинают с размещения сетки на некоторой высоте от основания. Вычислить высоту можно по размеру стяжки. Крепление проводится брусками из дерева, кирпичными обломками или профилем из металла. Главное условие – толщина подставок, которые должны пропускать бетонную заливку.

Перед заливкой стяжки выкладываются гравий и песок, делаются слои теплоизоляции и слой защиты от воды. Сделав такой «пирог», можно приступать к крепежу кладочной сетки и начинать заливку бетонной смеси.

Особенности проведения работ

Есть некоторые особенности укреплении стяжки:

  • В смесь для заливки нужно обязательно добавить пластификаторы, чтобы раствор проникал в ячейки разных размеров;
  • Перед началом работ изучается инструкция от производителя. В ней указываются все нюансы.

При укреплении стяжки также есть некоторые рекомендации профессионалов, которые нужно учесть:

  1. Сетку нужно делать не на черновых полах, а в толще бетонного слоя;
  2. Сетки в ячейках нужно делать так, чтобы они не препятствовали заливке раствора бетона;
  3. Нельзя допускать загрязнений при армировании;
  4. Каждый элемент армирования утапливается в стяжке и не выступает на поверхности. В таком случае не будет коррозии на стержнях из металла.

Укладывать сетку нужно в нижнюю треть слоя. Подставки можно купить любой формы – стойки, короны или стульчики. При использовании композитного или пластикового армирования действуют следующим образом:
