Система отопления частного дома с естественной циркуляцией

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Двухтрубная система отопления в двухэтажном доме

Двухтрубная схема отопления выделяется присутствием двух магистралей. Нагретая вода движется из котла по одной магистрали – подачи. А остывшая вода входит в котёл по другой магистрали – обратке.

Двухтрубная схема имеет увеличенное количество углов и поворотов. В ней сложнее организовать самотёк теплоносителя. Часто – приходится встраивать в циркуляционный насос.

Главное преимущество двухтрубной системы – равномерное отопление всех комнат. Недостаток – снижение гравитационного давления и сложность естественной циркуляции жидкости в трубах.

Фото 2. Двухтрубная система отопления имеет две магистрали, большее количество углов и поворотов.

Для непосредственного самотёка в двухтрубной схеме необходима большая температура нагрева воды. Поэтому в зависимости от её величины, самотёк может быть более или менее эффективным. Для движения теплоносителя в магистраль врезают насос по параллельной схеме. Так, чтобы он не создавал преграду и давал возможность самотёка.

Переходим к однотрубной схеме


Устройство однотрубной системы

Этот недостаток полностью исключается при устройстве однотрубной системы отопления. В ней гидростатический напор, благодаря которому вода циркулирует в системе, образуется за счет охлаждения теплоносителя в трубопроводе, подводящем нагретую воду к радиаторам, а также отводящем остывшую воду к котлу. Охлаждение создает гидростатический напор, а также дополнительно обогревает помещение.

Поэтому трубопровод прокладывают открыто и без изоляции. Но вот охлаждение воды в главном стояке однотрубной системы нежелательно, так как приводит к понижению температуры теплоносителя. Следствием этого становится увеличение его плотности и снижение напора. Поэтому подъемный стояк в такой схеме отопления надо самым тщательным образом изолировать.

Иначе подобная система водяного отопления не будет работать Сколько тепла получит помещение от радиаторов, зависит от объема и температуры поступающей воды. А количество воды, пропущенной через трубы отопительной системы, напрямую зависит от того, насколько сильной будет естественная циркуляция. Именно благодаря ей происходит движение теплоносителя по трубам. Чем больше циркуляционная сила, тем меньшего диаметра можно брать трубы. И, соответственно, чем она меньше, тем больше должен быть диаметр труб.

Чтобы подобная система работала нормально, необходимо выполнить еще одно важное условие. Циркуляционное давление должно иметь достаточную величину для того, чтобы преодолеть все сопротивления на пути теплоносителя

Это и трение о стенки трубопровода, и местные сопротивления — тройники, отводы, краны, крестовины, котлы и прочее. Сопротивление теплоносителя из-за трения зависит от диаметра и длины трубопровода, а также от скорости протекания воды. Причем наблюдается квадратичная зависимость.

Увеличение скорости течения воды в 2 раза приведет к четырехкратному увеличению сопротивления. Поэтому — чем меньше диаметр труб, больше их длина и выше скорость теплоносителя, тем большее сопротивление будет создаваться.

Выбор теплоносителя

Теплоносителем может служить вода или антифриз. Для самотечной системы предпочтительнее использование воды, поскольку у антифриза выше плотность и меньше теплоотдача, для его нагрева требуется больше тепловой энергии – то есть, расход топлива выше. Если в системе устанавливается мембранная буферная емкость, ее объем должен быть больше, чем у бака для теплоносителя-воды, так как антифриз расширяется сильнее.

Использование «незамерзайки» имеет смысл в том случае, если дом в зимний период отапливается нерегулярно с большими перерывами. В этом случае воду пришлось бы постоянно сливать, чтобы трубы не разорвало при перемерзании.

Как работает такая система

Движение воды в магистрали парового отопления может происходить без использования циркуляционного насоса, в соответствии с базовыми физическими законами. Знание основ подобных процессов дает возможность правильно рассчитать систему отопления на все случаи жизни.

Главное качество жидкости– это снижение коэффициента плотности при повышении количества градусов. Чем вода сильнее нагревается, тем ниже ее плотность. Генерируется дифференциация напряжения между холодной и нагретой жидкостью. Первая течет самопроизвольно к теплообменнику, при этом вытесняя горючую воду, она движется по магистрали.

При такой циркуляции существует различия в давлении между различными жидкостям. Любой такой контур можно дифференцировать по блокам:

  1. Вода поднимается, нагревая трубы.
  2. По холодным трубам она движется вниз.

Разграничивающий элемент – это крайние точки общего контура (верх и низ).

При создании системы с простым кругооборотом, решается задача достижения дифференциации между водой, которая имеет разные температуры.

Одним из базовых блоков в подобных системах делается базовый стояк – это перпендикулярно зафиксированная труба, которая проводит воду вверх от теплообменного блока. Коллектор разгона обладает повышенной температурой, его «закутывают» в утеплитель особенно тщательно, если вода подается, минуя несколько этажей.

Как правило, система создается так, чтобы верхняя точка коллектора соответствовала верней точке всей магистрали. Там устанавливают выход на бак, также возможно поставить клапан, который будет управлять отводом лишнего воздуха.

Следует учитывать, чтобы блок с высокой температурой самого контура не соприкасался с элементов, по которому движется остывшая вода. Нижня точка магистрали соприкасается с теплообменником, инсталлируется в нагревающий агрегат.

Воздушное отопление

Из самого названия понятно, что отопление происходит нагретым воздухом. Воздух нагревается генератором тепла, а затем по каналам-воздуховодам поступает в помещения. По обратным каналам остывший воздух возвращается на подогрев. Довольно комфортная система.

Первым в истории теплогенератором была печь. Она нагревала воздух, который расходился по каналам в порядке естественной циркуляции. Такая система воздушного отопления использовалась в прошлых веках в продвинутых городских домах.

Сейчас используют самые разные теплогенераторы-котлы: газовые, твёрдотопливные, дизельные, электрические. Кроме естественной циркуляции используется и принудительная. Она, конечно, более эффективна:

  • Во-первых, гораздо быстрее прогревает помещения;
  • Во-вторых имеет более высокий КПД, так как гораздо эффективнее отводится тепло от теплогенератора;
  • В-третьих, её можно объединить с системой кондиционирования.

Вы, наверное, уже поняли, что здесь частным домом и «не пахнет». Да, верно, для частного дома эта схема отопления слишком громоздка и дорога. Одни расчёты чего стоят, а если допустить ошибку, то она будет, как говорят, фатальной.

Но давайте не будем расстраиваться. Если хочется все-таки обогреваться воздухом – выход есть. Это камин.

Причем, на мой взгляд, не обычный камин-пожиратель дров, а показанная на рисунке выше чугунная каминная топка. Это идеальный вариант домашнего уютного дровяного теплогенератора. Он и предназначен именно для нагрева воздуха, а не кирпича, как традиционный камин.

Воздух заходит в подкаминное пространство (где дрова лежат для антуража), обтекает его нагретый корпус. Затем обтекает раскалённую дымовую трубу по коробу камина и выходит через отверстия в верхней части короба. Кстати, к этим отверстиям можно подвести воздуховоды и распределять горячий воздух по помещениям.

Вполне достойный вариант, только если делать с воздуховодами, то при строительстве нужно не забыть их уложить в стены и перекрытия. Кое-кто ставит ещё и поддув, создавая принудительную вентиляцию. Но это, по-моему, уже перебор. У камина приятно слушать потрескивание дров, а не шум вентилятора.

Думаю, стоит упомянуть ещё тепловентиляторы и тепловые пушки. Это, так сказать, мобильные воздухоотопительные установки. Очень полезные приборы, особенно когда основная система отопления не работает или нужно быстро «догреть» воздух в помещении. Но в качестве основного варианта отопления их, по-моему, нельзя рассматривать.

Схемы системы отопления Ленинградка

В зависимости от типа здания, различаются схемы подключения батарей. Для одноэтажного дома приемлемо много вариантов. С многоэтажным зданием возникают определенные трудности.

Схема системы отопления Ленинградка для одноэтажного дома

В одноэтажном здании Ленинградка одинаково хорошо будет работать открытого и закрытого типа. Батареи монтируют по кольцу контура на одном уровне. Подключение зависит от выбранной схемы.

Схема параллельного подключения приборов обогрева без кранов простая, но неудобная для ремонта

В самой простой схеме батареи параллельно подключают отводками, отходящими от боковых пробок нижнего коллектора, к пролегающей по полу трубе. Плюсом считается простота монтажа. Неудобство заключается в обслуживании. Чтобы отремонтировать один потекший отопительный прибор, со всего контура придется сливать воду.

Наличие шаровых кранов позволяет безболезненно отсоединять батареи от работающего контура

Вторая схема аналогично основана на параллельном подключении батарей. Однако подводящие патрубки каждого прибора оснащены шаровыми кранами. Запорная арматура позволяет отключать их от работающего отопления. Циркуляция будет продолжаться через участок трубы, который выступит в роли байпаса.

Совет! Запорная арматура позволяет регулировать теплоту нагрева каждого радиатора.

Диагональное подключение считается более эффективное в плане теплоотдачи

В третьей схеме батареи подключены по диагонали. Принцип практически тот же, но подающий патрубок подводят не к нижнему, а к верхнему коллектору. Отводящий патрубок аналогично подключают к нижнему коллектору, но с другой, противоположной стороны. При такой схеме теплоноситель равномерно прогревает все секции батареи.

Схема системы отопления Ленинградка для двухэтажного дома

В небольших двухэтажных зданиях систему устанавливают открытого и закрытого типа. Она может быть самотечная и принудительная. Отличием является то, что применяют вертикальную схему подключения батарей.

В вертикальной схеме с самотеком подача от котла идет на расширительную емкость, а от нее отходит к радиаторам верхнего этажа

Еще одна схема с принудительной транспортировкой теплоносителя устроена так, что каждый этаж имеет свой горизонтальный контур, где установлены радиаторы на одном уровне с параллельным нижним подключением. Между собой контуры соединены стояками.

Контуры нижнего и верхнего этажа между собой соединены стояками

Самотек в двухэтажном здании сложно реализовать. Чаще всего отопление оснащают насосным оборудованием.

Схема системы отопления Ленинградская для многоэтажного дома

В классическом виде Ленинградку для многоэтажных домов не используют. Схема больше представляет собой компромиссное решение, так как без межэтажных стояков здесь не обойтись. К ним подключают радиаторы по вертикальной схеме. Батареи каждого этажа расположены последовательно на одном уровне.

В больших многоэтажных домах систему делят на контуры так, чтобы на одной трубе работало максимум 5 радиаторов

Подача теплоносителя в однотрубную вертикальную систему осуществляется двумя способами:

  1. Нижняя подача способствует уменьшению теплопотерь подающего стояка. Ленинградка работает с маломощным циркуляционным насосом.
  2. Верхняя подача выгодна тем, что движение теплоносителя усиливается дополнительно за счет гравитации.

В вертикальной системе батареи многоэтажного дома подключают по тупиковой схеме. Подающийся теплоноситель, дойдя до конечной точки, изменяет направление на 180 о.

Способы подключения котла к контуру отопления

Состав оборудования и обвязка котла напрямую зависит от выбранного типа контура отопления, способа циркуляции теплоносителя и степени автоматизации процесса, такой как тонкая настройка климата или же простая регулировка нагрева теплоносителя.

Задача всего комплекса обвязки:

  • Обеспечить равномерное распределение тепла по контуру отопления.
  • Обезопасить людей и оборудования от любых внештатных и аварийных ситуаций, минимизация последствий в результате поломки.
  • Снижение влияния периодичности в работе твердотопливного котла, так как основная мощность выдается только после розжига очередной закладки топлива, тогда как с его прогоранием теплоотдача снижается.

Особенности отопления нагретым воздухом Объектов промышленной и производственной сферы

Перечислим эти нюансы, с которыми обычно сталкиваются наши специалисты на промышленных Объектах:

  • Высокая мощность отопительного оборудования, большие габаритные размеры воздуховодов, как правило – сложная геометрия схем их прокладки
  • Более сложные конструктивные решения в отопительных системах
  • Как следствие – необходимость специальной эксплуатационной службы предприятия, ответственной за бесперебойную работу отопительной системы
  • Отсутствие высоких требований к эстетике. Как следствие – воздуховоды и оборудование, как правило, не закрывают подвесными потолками и гипсокартонными перегородками
  • Более сложный монтаж, в том числе на большой высоте

2.1. Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 – котел; 2 – главный стояк; 3 – подающая магистраль; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная магистраль; 7 – расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами – подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) – в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.

В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.

Естественная циркуляция

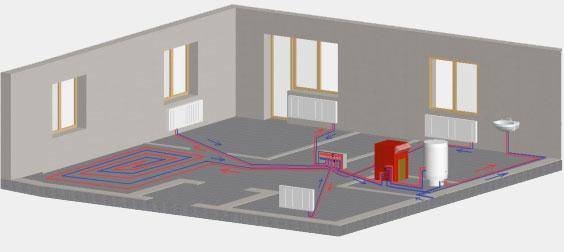

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.
