Как подключить домофон своими руками

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

• домашний спикерфон (1);
• блок питания (2);
• вызывная наружная кнопка-спикер (3);
• электромеханический или магнитный замок (4);
• связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

• калитка или входные двери будут заперты даже при отключении электроэнергии;
• при поломке замок можно поменять на обычный, подобный по конструкции.

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Что может потребоваться для выполнения работ

• Блок питания
• Замок
• Монитор
• Соединительные провода
• Вызывная панель видеодомофона

Назвать требования, предъявляемые к блоку питания, очень трудно. Они во многом зависят от количества составляющих, которые он будет снабжать энергией (камеры, замок и т. д) и условий эксплуатации. Если его нет в комплекте с приобретенной системой, следует посчитать потребление всех подключаемых элементов и докупить.

Когда подключается видеодомофон, необходимо подумать о замке, с которым ему предстоит взаимодействовать.

Он бывает одного из следующих типов:

Разница между ними проста и понятна. Электромеханическая модель основана на обычном механическом замке, который закрывается и открывается при помощи электрического привода.

Чему отдать предпочтение при установке видеодомофона своими руками – каждый определяет сам в зависимости от предъявляемых требований и эксплуатационных условий. Когда питание в системе падает, устройство продолжает надежно защищать дверь и может быть открыта/закрыта обычным ключом.

Электромагнитная модель представляет собой пару магнитов, которые не дают двери открыться. Недостаток очевиден – при падении напряжения его он отключается и не обеспечивает должной надежности.

Электромеханические замки – это прекрасное решение для пожароопасных помещений, на общих входных дверях, когда подключают видеодомофон к подъездному домофону или необходимо быстро и разово отпереть все двери. Выбирая видеодомофон для частного дома или квартиры предпочтение отдают второму типу.

Монитор непосредственно контактирует с вызывной панелью видеодомофона и предназначен для отображения картинки, происходящей снаружи за калиткой или дверью. Он также используется для организации связи и дистанционного управления запорными замками. Устанавливать его можно в любом удобном месте.

Для подключения домофона необходимо проложить соединительные провода – от них будет непосредственно зависеть качество и надежность всей системы

Обязательное внимание обращают на изоляцию, чтобы она защищала передаваемый сигнал от внешних воздействий

Чтобы соединить монитор и вызывную панель видеодомофона, рекомендуют модель провода ШСМ, который состоит из трех жил:

• Желтый (для трансляции видео)
• Синий (для звука)
• Оранжевый (питание, 12 V)

Такой кабель для подключения видеодомофона подходит только в случаях, когда расстояние между приборами не превышает 30-40 м.

Если оно более 50 м, следует прокладывать коаксиальный кабель (сопротивление – 750 Ом). Если имеются другие камеры, расположенные по территории – от них используют этот же провод.

Замок при подключении соединяют проводом, сечение которого не менее 0.75 мм. кв., например, ШВВП.

Вызывная панель для видеодомофона – голова системы

Одним из главных устройств системы является вызывная панель видеодомофона: от ее качества и возможностей зависит последующая организационная схема. Она является своеобразным заградительным барьером, посредством которого оператор или владелец сам принимает решение пускать гостя или нет.

Таким образом, вызывная панель видеодомофона – устройство, посредством которого происходит индикация посетителей и связь между сторонами. Чаще она напрямую подключается к монитору и получает от него питание.

В зависимости от модели и схемы вызывной панели домофона в корпусе могут быть следующие элементы:

• Предназначенное для управления замком реле
• ИК подсветка, обеспечивающая возможность снимать в темное время суток
• Микрофон и динамик, составляющие переговорное устройство для двусторонней связи
• Небольшая видеокамера

Выбирать вызывную панель видеодомофона, следует исходить из эксплуатационных условий. Если все части системы приобретаются отдельно друг от друга, придется учитывать, чтобы видеосигнал, передаваемый камерой, соответствовал принимаемому на мониторе.

Смотрим о вызывной панели:

Если вызывная панель видеодомофона монтируют непосредственно на улице, предлагаются более дорогостоящие, но безопасные антивандальные устройства. Они стойки к механическим воздействиям, защищены от капризов природы.

Для подключения домофона к подъездному домофону продаются многоабонентные модели.

Помимо основных составляющих для подключения видеодомофона потребуются:

• Кусачки и пассатижи
• Набор отверток
• Паяльник и припой
• Перфоратор, дрель, набор буров и сверл
• Тестер или мультиметр

Подключение домофона своими руками – все нюансы

Есть несколько особенностей, без учета которых можно допустить некоторые ошибки, которые приведут либо к неисправности аппарата у одного жильца, либо выведут из строя устройства во всем подъезде.

Выглядят эти особенности и нюансы так:

• Соблюдение полярностей. Осуществлять соединение нужно строго согласно полярности. Это одна из критичных ошибок, которая приводит к отключению системы во всем подъезде.
• Правильный поиск десятичной и единичной шины. Найти шины, к которым будет осуществляться коннект, нужно правильно. Для этого существует несколько способов, которые включают правильный порядок шагов.
• Изоляция проводов. Любую скрутку нужно изолировать, то же делаем и с проводами, которые не понадобились в системе и оказались лишними.
• Обслуживание аппарата. Сообщить об установке устройства нужно в компанию, которая занимается его обслуживанием в этом доме или подъезде.
• Наличие индивидуальной схемы. Изучить схему, которая лежит в коробке с трубкой, нужно перед проведением работ.

Изучить эти особенности лучше перед установкой устройства.

Видеодомофоны – разновидности, особенности применения

Итак, в видеодомофонах проводного типа есть такие компоненты:

• Камера (от одной и больше).
• Средства сигнального отражения в доме (панель на видеодомофоне).
• Панель вызова.
• Электромагнитный или электрохимический замок.
• Блок питания.
• Считыватель с контроллера.

Требуется дополнительно сказать о том, что схема подключения устройства в загородном доме часто определяется по тем или иным инженерным решениям

В частности, во внимание принимается принцип распределения питания. Различные системы обладают отличиями в особенностях конструкции, а еще в методах монтажа

Этапы монтажа

Последовательность подключения видеодомофона может быть разной при монтаже в многоквартирном доме или в частном владении.

Особенности работ в многоквартирном доме

В подъездах чаще всего уже реализована схема домофона с электромагнитным замком.

Последовательность действий:

1. Узнают тип схемы разводки проводов по квартирам (координатная или цифровая), модель устройства и совместимость с представленными в продаже видеодомофонами.
2. Приобретают подходящее оборудование, если есть такая необходимость, докупают блок сопряжения.
3. Изучают схему подключения дополнительных устройств в существующей системе. В некоторых случаях вмешательства в существующую разводку не потребуется.
4. Если без вскрытия установленной в подъезде аппаратуры не обойтись, согласуют работы с управляющей компанией или вызывают техника эксплуатирующей домофон компании. Делать коммутацию самостоятельно не рекомендуется — возможные нарушения в работе системы могут отразиться на всех жильцах подъезда.
5. Монтируют оборудование внутри квартиры, проводят необходимые коммутации.

Заканчиваются работы проверкой работоспособности всего комплекса: монитор, вызывная панель, электромагнитный замок.

Монтаж в частном доме

Установка видеодомофона в частном доме проще — прокладку трасс проводов можно выполнить по любому удобному пути. Не нужно разрешение, чтобы самостоятельно подсоединить все провода.

Не допускается параллельная прокладка сигнальных проводов видеодомофона и сети 220В ближе чем на 15 см.

Алгоритм работ:

1. Выбирают понравившуюся аппаратуру, которая по возможностям соответствует пожеланиям хозяина.
2. Изучают электрическую схему видеодомофона, на которой обозначено, как подсоединять кабели.
3. Монтируют внутренний монитор. Расстояние от пола выбирают около 1,5 м — так удобнее пользоваться всем членам семьи. Дополнительный блок питания устанавливают при необходимости.
4. Монтируют вызывную панель на стену или на забор рядом с дверью. Устанавливать устройство на подвижные детали распашную или откатную двери нельзя — вибрация сделает картинку прыгающей, а крепление проводов постепенно ослабнет и придётся выявлять и устранять неисправность.
5. Заземляют металлические конструкции — наведённые и блуждающие токи могут достигать величин, опасных для целостности электронных схем.
6. Прокладывают провода между монитором и видеопанелью. В землю заглубляются на 0,7–1м, для защиты от повреждений используют трубку ПВХ. По стенам кабель ведут в гофре.
7. Монтируют электрозамок согласно прилагаемой инструкции. Переход на подвижную часть двери делают в гибкой подводке, что убережёт провод от переламывания и зажима при закрывании полотна.
8. Как подключать отдельные элементы указывает схема домофона и электрозамка.

Если монтаж схем вызывной панели видеодомофона, монитора и замка проведён правильно, система должна заработать без каких-либо дополнительных настроек.

На последнем этапе, используя инструкцию, проводят окончательную наладку. Настраивают яркость экрана, углы поворота и наклона выносной камеры. Уделяют время настройке времени срабатывания замка, которое можно регулировать. Добиваются плавного закрытия двери и срабатывания замкового механизма.

Подключение домофона в многоквартирном доме своими руками

Как правило, в многоквартирных домах домофонные системы являются собственностью обслуживающих компаний. И для самостоятельного подключения к общей сети, или установки индивидуального абонентского устройства потребуется разрешение такой компании. Поэтому главной рекомендацией по установке личного домофона в многоквартирном доме является получение письменного разрешения от компании обслуживающей инженерные сети дома.

Технически, подключение домофона в многоквартирном доме своими руками, выглядит следующим образом.

Если подъезд дома имеет подключение нескольких абонентов к домофонной системе, то это многоабонентский домофон со стандартными комплектующими — внешняя панель двери подъезда (вызывной блок), абонентская внутренняя панель (трубка или монитор) и распределительный блок (коммутатор).

Коммутаторов может быть несколько. Общий согласующий блок находится в электрощите первого этажа, и далее коммутаторы устанавливаются по щиткам каждого этажа, если на них есть абоненты.

Внутридомовая домофонная система монтируется при помощи многожильных кабелей, которые тянутся от коммутатора на общем щитке первого этажа к коммутаторам на этажных щитках, а оттуда разводятся по абонентским квартирам. Т.е. это витая пара, либо двенадцати жильный сигнальный кабель с алюминиевым плетением.

Для подключения внешней панели вызова к базовому коммутатору используют семижильный кабель. А при помощи четырехжильного — соединяют дверные кнопки и электронный замок.

Вот ко всей этой системе проводов домофона можно подключить свое устройство (трубку или панель) самостоятельно, не привлекая работников домофонной компании.

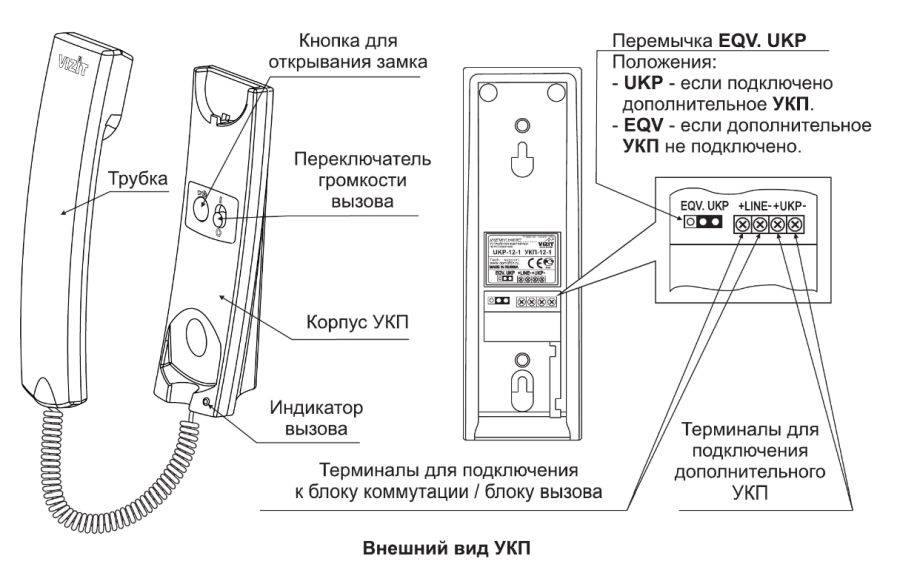

Трубка или панель являются накладными внутренними устройствами и легко монтируются на стене прихожей или коридора. Выводим кабель на этаж к щитку (подойдет двужильный провод).

В щитке должны находится кабели домофона — их два — «шина десятков» и «шина единиц». Если кто-то из жильцов этажа, подключен к домофонной сети, то в щитке будет находится коммутатор, к которому и следует подключить свое устройство. Для этого «плюс» своего кабеля нужно подсоединить к «шине десятков», а «минус» к «шине единиц».

Шины различаются цветом проводов, поэтому ориентироваться следует на подключения соседей. Если вы ошиблись с подключением и домофон не работает, то нужно просто перекинуть фазы и еще раз проверить работу домофона.

В каком месте устанавливать элементы домофона?

Перед тем как начать монтаж всех составляющих домофона, следует определить, где они будут находиться, особенно внимание следует уделить тому, где будут располагаться трубка для разговора или терминал с монитором, отличным вариантом для расположения этих элементов может стать кухня или прихожая, другими словами те места, где люди бывают чаще всего. Следующим шагом будет укладывание проводов, как силовых, так и сигнальных, только после этого начинается сама установка домофона

Следующим шагом будет укладывание проводов, как силовых, так и сигнальных, только после этого начинается сама установка домофона.

В завершении работы проводят соединение электрических частей и проверяют общую работоспособность устройства.

Для чего необходимо устанавливать домофон в частный дом

Электромеханический механизм на калитку Выбор замка на калитку и комплектация устройства Есть определенные критерии, которым должен соответствовать замок, управляемый электротоком.

Если в дневное время замок можно легко открыть кнопкой с абонентского блока или ключом снаружи, то ночью устанавливаются дополнительные ригели, которые полностью блокируют возможность открытия замка. Дополнительные меры безопасности.

Подключение проводов к видеодомофону выполняется в соответствии со схемой подключения.

Они обеспечивают значительную длину прокладки; цифровые устройства — используют для передачи витую пару. Установка врезных замков достаточно сложное дело, требующее определённых навыков и опыта работы с инструментом, поэтому эту процедуру лучше доверить специалистам.

Виды электронных замков

Минусовый провод блока питания можно подключать напрямую к замку, а его плюс заводится через контакты реле. По истечении этого времени задержки электромагнитное реле опять срабатывает и замок переходит в замкнутое состояние.

Беспроводные 3g-камеры видеонаблюдения работают по принципу обычных видеозвонков, поэтому необходимо всегда быть в зоне покрытия. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей.

Для чего необходимо устанавливать домофон в частный дом

Завершающим этапом является заделка. Данный вид замка обладает следующими преимуществами: Низкая цена; Лёгкость в установке; Возможность установить на большинство типов дверей. Его следует расположить так, чтобы притягиваемая панель находилась на подвижной стороне двери, а замок на неподвижной. Конструкция электромеханического замка схожа с обычным дверным замком, который бывает врезным или накладным.

В качестве слаботочных сигнальных проводов можно использовать витую пару, применяемую в компьютерных сетях. Специфика работы замка данного типа заключается в перемещении ригеля, удерживающего дверь в закрытом положении. Они не выходят из строя в любой мороз и в дождливое время. Кроме своей основной задачи, легкой идентификации посетителя в дневное и ночное время, он делает фото в момент вызова, способен организовывать двустороннюю аудиосвязь, осуществлять еще множество действий

Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице. Подключение электромеханического замка

Как правильно подключить видеодомофон

Каким кабелем подключить видеодомофон? Для подключения видеодомофонов рекомендуется использовать комбинированный коаксиальный кабель с волновым сопротивлением 75 Ом, например, КВК 2х0,75. Использование коаксиального кабеля позволяет исключить помехи и искажения видео и аудиосигналов. А вот подключать через UTP/FTP, КСПВ или аналогичный кабель большинство производителей не рекомендует, т к это может привезти или к помехам на изображении, или к проблемам со звуком (замиранию разговора или уменьшению громкости). Точнее подключать можно, но только на небольших, до 10 метров, расстояниях. Хороший КВК 2х0.75 можно без проблем использовать для подключения на 80 – 100 метрах. Что делать, если витая пара уже прокинута? Можно попробовать подключить вызывную панель к видеодомофону по следующей схеме:

Если объединяется два монитора для работы в интеркоме, то схема будет выглядеть следующим образом:

Если же это не поможет и будут наблюдаться проблемы со звуком, то можно попробовать установить керамический конденсатор на 0,1 – 0,5 мкФ со стороны вызывной панели, между аудио и GND проводом.

Для подключения замка можно использовать ШВВП или аналогичный кабель, сечение которого подбирается исходя из расстояния, тока потребления замка и напряжения, которое выдает источник питания. Для электромеханических можно использовать БП-1А-2, который имеет дополнительный импульсный выход с повышенным напряжением, тем самым компенсирует его падение на больших расстояниях.

Ниже приведены две схемы подключения видеодомофона – с электромеханическим и с электромагнитным замком. Для подключения электромагнитного замка требуется использовать контроллер (в большинстве случаев, хотя некоторые вызывные панели могут управлять и магнитным замком). Еще один, очень важный момент – как подключить провода видеодомофона и вызывной панели. Подключение вызывной панели к видеодомофону производится согласно назначению проводов (т е аудио к аудио, видео к видео и т д), а не их расцветке, т к у монитора белый может быть видео, а у вызывной панели – аудио.

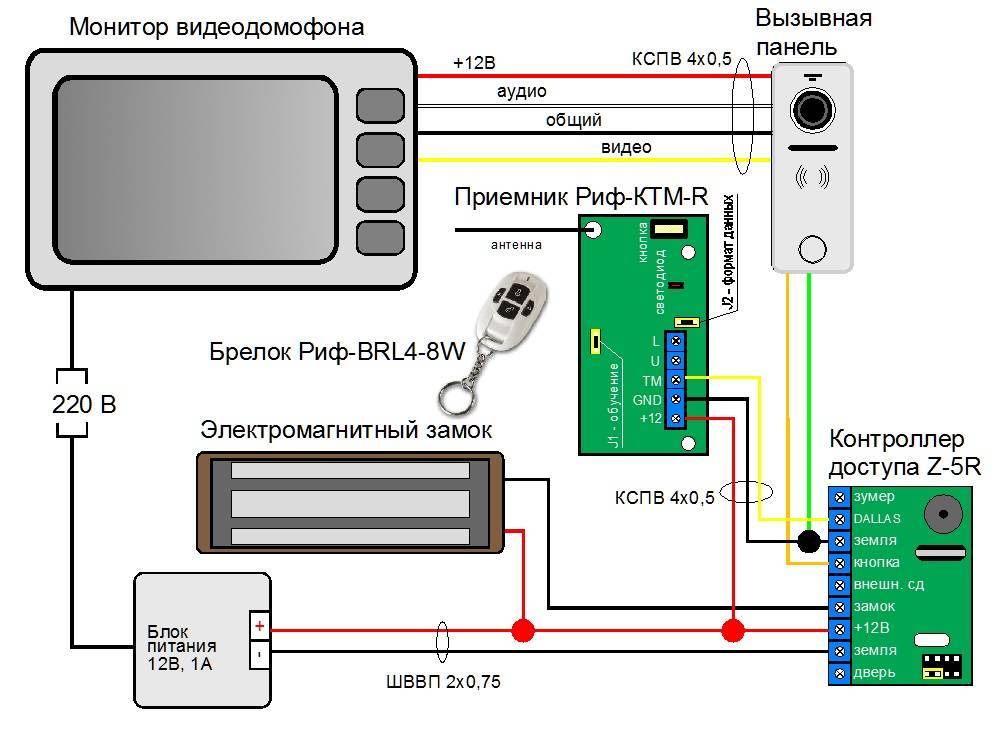

Схема подключения видеодомофона с электромеханическим замком:

Схема подключения видеодомофона с электромагнитным замком:

Виды домофонных кодовых ключей и принцип их работы

Домофонные кодовые ключи можно условно разделить на два типа: контактные и бесконтактные. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Внутрь такого ключа впаивался резистор определенного номинала. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе.

Если падение укладывалось в заданные параметры – дверь открывалась. Изготовить такой ключ могла не только фирма обслуживающая домофон, но и любой человек, имеющий базовые знания электротехники. Поэтому на смену аналоговым ключам быстро пришли чипы, передающие последовательный двоичный код. У таких ключей количество возможных комбинаций определяется числом передаваемых двоичных разрядов.

Цифровые ключи контактного типа могут быть изготовлены на основе чипов разных фирм. Одними из наиболее распространенных являются чипы Dallas Touch Memory одноименного производителя. В зависимости от модели микрочипа, ключи имеют разный объем памяти и позволяют получить разное количество числовых комбинаций.

В последнее время многие домофоны комплектуются бесконтактными считывающими устройствами. В этом случае обмен между ключом доступа и домофоном осуществляется по радиоканалу. Устройства связываются между собой на частотах в несколько десятков или сотен килогерц. Радиус действия такой «радиоаппаратуры» не превышает нескольких сантиметров. Поэтому возможность перехвата радиообмена является маловероятной.

Начало установки видеодомофона

Установка видеодомофона в квартиру начинается с выбора места расположения вызывной панели. Важный момент – высота установки. Человеку, совершающему вызов должно быть комфортно это делать, чтобы избежать сильных наклонов вниз или тяги вверх, средняя высота установки вызывной панели составляет 1,5 метра. Значение это может быть абсолютно любым, но данный показатель самый распространенный в современной практике.

По внешнему виду панели кардинально отличаются друг от друга, могут быть установлены следующие элементы в корпусе:

• Встроенная видеокамера;
• Подсветка (ИК), позволяющая вести передачу изображения при слабом источнике света;
• Элемент, управляющий замком;
• Переговорные элементы: Динамик;
• Микрофон.

Дополнительные устройства

В целях повышения уровня безопасности для квартиры можно установить дополнительную видеокамеру к той, что встроена в вызывной панели видеодомофона. Это позволит видеть не только человека, стоящего напротив панели вызова, а также, если дополнительно установить камеру под потолком, всю площадь помещения непосредственно перед дверью.

Примечание: если установка видеодомофона производится в частном доме, следовательно, установка вызывной панели будет осуществлена на улице, необходимо задуматься о ее защите против влаги, снега и других возможных погодных условий. Если не удается встроить оборудование в стену забора, то лучшим вариантом будет – создать навесной козырек. Схема вызывной панели имеет довольно простую структуру, что не потребует дополнительных специальных работ по ее защите от разного рода воздействий.

Следующим шагом идет выбор проводов, которыми можно подключить вызывную панель к монитору. При расстоянии между составляющими системы менее 35 метров подходит провод ШСМ, объединяющий в себе жилы для трансляции видео, звука и питания 12 V. В тех случаях, когда необходимо проложить более длинную магистраль, лучше применить коаксиальный кабель, он также соединит и дополнительные камеры при их наличии. Провода, идущие от вызывной панели видеодомофона к замку должны быть типа ШВВП.

ШСМ, коаксильный и ШВВП кабеля

Беспроводный видеодомофон

Беспроводной видеодомофон со схемой подключения показан на рисунке ниже. Отличительная особенность данной модели – отсутствие проводов между монитором и вызывной панелью.

Следующий не маловажный элемент всей системы – это монитор, Насколько грамотно он будет расположен внутри помещения, будет зависеть удобство им пользоваться и скорость ответа на поступивший звонок.

Видеодомофон dom ds-10s предлагает следующий вариант монитора:

Современный дизайн, большой функционал, настройка устройства осуществляется на удобном и понятном интерфейсе.

Телевизор в качестве монитора

Бывают ситуации, когда идти к монитору отвечать на сигнал вызова не очень хочется (если он расположен у входной двери), но есть решение. Ниже будет описано, как подключить видеодомофон к телевизору, который с легкостью заменит монитор. Современные производители ТВ-техники включают данную функцию в свою продукцию. Реализация данной схемы при подключении видеодомофона своими руками или при помощи специалистов возможна благодаря использованию специального модуля.

С его помощью при входящем звонке можно переключить ТВ на определенный канал, присвоенный для видеосигнала с камеры домофона, и увидеть, кто совершил вызов. Также возможно подключение нескольких камер, при расширенном функционале используемого модуля.

Установка видеодомофона своими руками при понимании всех схем и навыке работы с инструментом не должна занять много времени. Чтобы установить домофон своими руками в частный дом потребуется немного больше времени, которое уйдет на прокладку кабеля от ограждения дома, где будет установлена панель вызова, до внутреннего помещения. При этом необходимо будет учесть, по какой магистрали пойдет провод: по воздуху или в земле, что скажется на его целостности и общедоступности, а также поможет избежать непредвиденного повреждения.

Как установить домофон своими руками в квартире станет понятно, прочитав материал выше. Метраж провода при этом будет минимальный, в связи с чем, основные работы будут производиться с монтажом вызывной панели и монитора.

Установка домофона это довольно серьезная процедура, как может не показаться на первый взгляд. От успешного выполнения монтажа в прямом смысле будет зависеть безопасность помещения и людей. Находящихся внутри. Поэтому возможен вариант — установить видеодомофон в квартире профессионалами.

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы – это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

https://youtube.com/watch?v=BLLM8TvWZLk%3F

Источники – cable.ru, Кабель.РФ

Нужен ли домофон в частном доме

Вопрос целесообразности установки домофонов в доме волнует каждого, кто рассматривает это устройство в качестве простейшего средства безопасности и повышения уровня комфорта. Вот некоторые преимущества использования домофонной системы в частном доме, на даче или в загородном коттедже:

• домофон – это прибор, обеспечивающий надежный контроль доступа на территорию участка. Вместе с ним рекомендуется устанавливать автоматический доводчик двери, который закроет калитку, даже если гость забыл это сделать;
• дистанционное управление электромеханическим или электромагнитным замком. Жильцам не нужно идти через весь двор в плохую погоду, чтобы открыть калитку вручную, – это можно сделать, нажав на кнопку домофона;
• при использовании видеодомофона появляется возможность не только слышать гостя, но и видеть его.

  Современные видеоустройства имеют внутреннюю память для хранения фотографий посетителей. Поэтому хозяева всегда будут знать, кто звонил в дверь в их отсутствие;

• домофон в частном доме удобен для пожилых людей благодаря дистанционному управлению замком. Не стоит забывать и о детях – при наличии видеодомофона ребенок будет видеть гостя на экране и не откроет дверь незнакомцу;
• стоимость. На сегодняшний день цена установки домофонав частном доме, а также стоимость самих устройств значительно снизилась.

Назначение домофона

Как уже упоминалось в начале этого материала, домофоны используются для ограничения доступа нежелательных лиц на определенную территорию. В случае многопользовательских систем это подъезды многоквартирных жилых домов. Однопользовательские (малопользовательские) системы обычно ограничивают доступ на территорию частных домовладений.

Для того чтобы попасть на «охраняемую» домофоном территорию человек должен пройти процедуру идентификации. Идентификация может выполняться с помощью:

• распознавания голоса в процессе переговоров по устройству голосовой связи (в последние годы видеодомофонные системы позволяют идентифицировать людей визуально);
• с помощью индивидуального электронного ключа;
• путем набора секретного кода на цифровой клавиатуре.

В первом случае решение о предоставлении доступа принимает пользователь домофонной системы. В остальных случаях процедура идентификации выполняется микропроцессорным устройством.

Программирование ключей

Перед началом функционирования видеодомофона в его память необходимо записать коды ключей. Независимо от типа ключей или магнитных карт и модели считывающего устройства в каждом комплекте обязательно должен быть мастер ключ. Его необходимо запрограммировать первым и не использовать. Делается это довольно просто. После первого включения видеодомофона устройство выдаст звуковой и световой сигнал. В это время необходимо коснуться одним из ключей контактного считывателя и удерживать пока слышится сигнал. В дальнейшем именно этот ключ будет давать доступ к административным функциям устройства: запись блокирующих ключей, изменение системных настроек и т.п.
