Схема подключения радиаторов отопления в общую отопительную цепь

Разновидности систем отопления

Схема подключения радиаторов к системе отопления зависит от типа разводки трубопроводов, выполняемой по однотрубной или двухтрубной схемам. Вне зависимости от типа разводки, система состоит из горизонтальных магистралей и вертикальных стояков.

Существует третий вариант подключения радиаторов – лучевой или коллекторный. Особенность данного вида в том, что все батареи не замкнуты единой цепью, к каждому отдельному отопительному прибору ведется отдельный элемент трубы. Недостаток данного вида подключения – труб требуется очень много, а монтаж осуществляется прямо под бетонную стяжку. Однако, имеется и существенное преимущество – эстетичность проложенного отопления и теплый пол в помещении.

Однотрубная система

При таком типе разводки все отопительные элементы последовательно соединяются одним трубопроводом. Циркуляция подогретого и охлажденного теплоносителя происходит по кольцу, поочередно подаваясь к каждому радиатору.
Последовательная разводка такого типа требует правильного подбора диаметра трубы, иначе вся система окажется неэффективной.

Однотрубная схема может быть эффективна в многоквартирном доме, где теплоноситель сначала под давлением закачивается на верхние этажи, после чего естественным образом стекает по радиаторам к котельной. Циркуляция может происходить без применения насосов. Схема также показывает неплохую эффективность в небольших домах с общей протяженностью отопительной системы не более 30 метров и количеством батарей до 5 единиц.

Преимущества:

  • низкая стоимость;
  • малое количество используемых материалов;
  • подходит для абсолютно любых типов радиаторов;
  • возможно использование для систем теплого пола.

Недостатки:

  • сложность при проектировании и монтаже;
  • невозможность регулировки подачи тепла на отдельные отопительные приборы;
  • высокая доля потерь тепла;
  • низкая эффективность при невысоком давлении теплоносителя;
  • вероятность возникновения проблем с циркуляцией жидкости и застоев.

Специалисты рекомендуют ряд хитростей, которые способны компенсировать некоторые минусы однотрубной разводки:

  • радиаторы устанавливаются по возрастанию количества их секций;
  • увеличение их количества в помещении;
  • первыми в кольце должны быть помещения, где происходят наибольшие потери тепла.

Двухтрубная

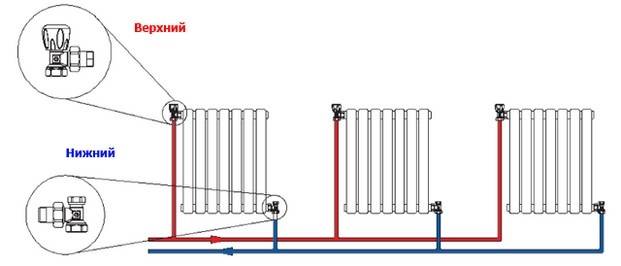

При двухтрубной разводке используются два трубопровода: для горячего и холодного теплоносителя. По первому подогретая вода поступает в радиаторы, а по второму – забирается от них обратно к газовому котлу. Батареи подключаются параллельно. Так каждый отопительный элемент прогревается равномерно, это обеспечивает одинаковую температуру и равномерный прогрев во всех комнатах.
Двухтрубная разводка считается наиболее оптимальной, поскольку обеспечивает минимальные потери тепла. Вместе с этим, её монтаж обходится дороже, поскольку объём прокладываемых труб увеличивается.

Преимущества:

  • малые потери тепла;
  • возможность регулировки температуры на каждом отдельном радиаторе;
  • возможность применения автоматизированных регуляторов;
  • равномерность прогрева всех помещений;
  • простота обслуживания и исправления ошибок, если таковые допущены при проектировании.

Недостатки:

  • повышение стоимости за счет большого количества материала;
  • длительность монтажа.

Следует заметить, что хоть количество используемой трубы и увеличивается, однако её диаметр меньше по сравнению с однотрубной схемой. Соответственно, цена монтажа двухтрубной системы будет больше, но разница может оказаться не такой значительной.

Что необходимо для подключения радиаторов

Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок

Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие

В частности:

  • переходники с правой и левой резьбой (футорки);
  • инструменты для качественного навинчивания переходников;
  • заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
  • запорная арматура, шаровые краны, вентили;
  • трубы.

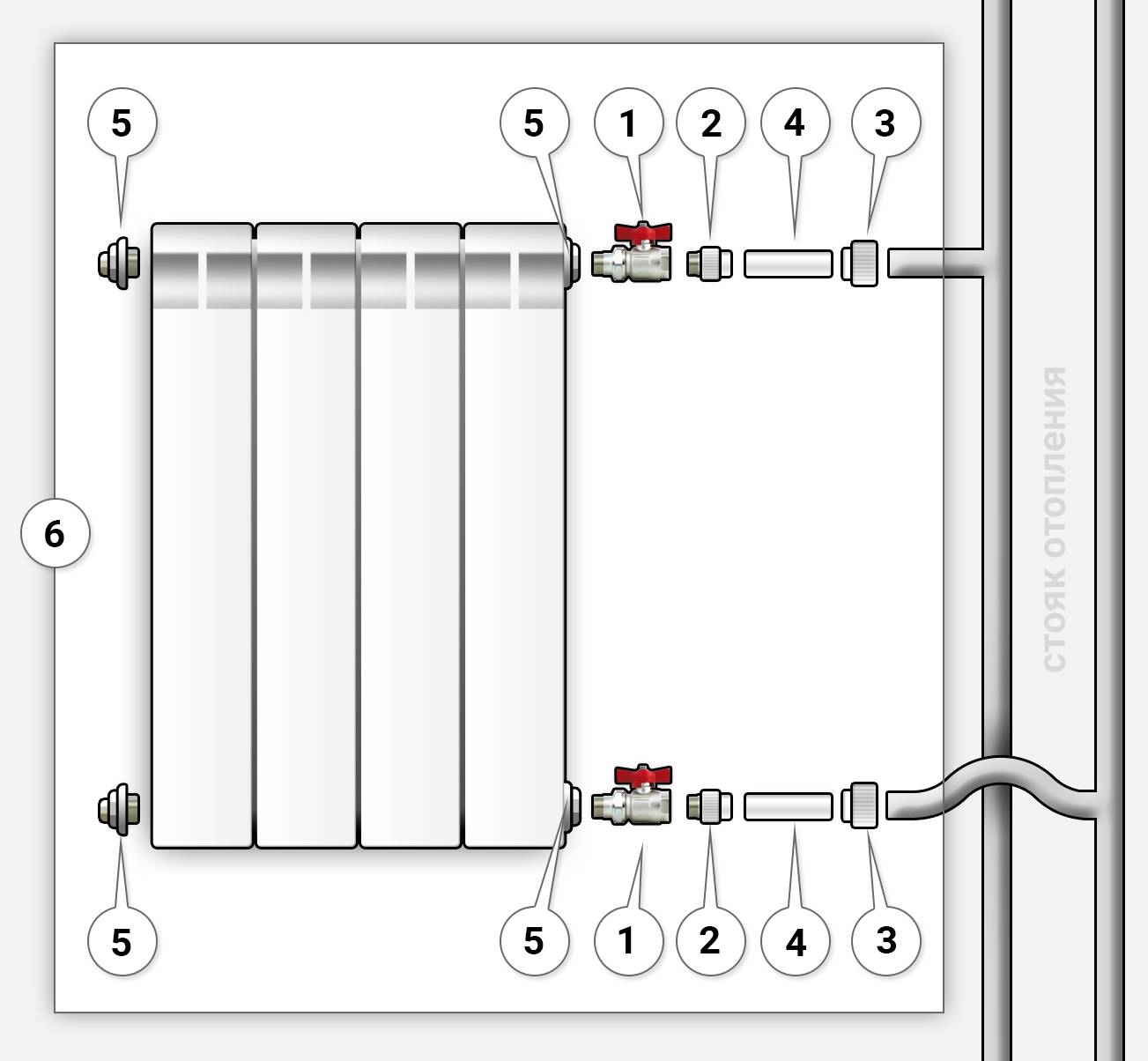

Комплект для установки радиатора отопления

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

  1. Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
  2. Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
  3. Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Однотрубная схема

Однотрубной называют отопительную систему, в которой все без исключения радиаторы подключены к одному трубопроводу. При этом разогретый теплоноситель на входе и остывший на обратке перемещается по одной и той же трубе, постепенно проходя сквозь все отопительные приборы

В данном случае, очень важно, чтобы внутреннее сечение трубы было достаточным для выполнения ее основной функции. В противном случае, все отопление будет неэффективным.

Отопительная система с однотрубным контуром имеет определенные плюсы и минусы. Ошибочным будет мнение, что такая система позволяет существенно сократить расходы на прокладку труб и установку отопительных приборов. Дело в том, что система будет функционировать эффективно только в случае ее грамотного подключения с учетом большого количества тонкостей. Иначе, она не сможет обогревать квартиру должным образом.

Экономия средств при обустройстве однотрубной отопительной системы действительно имеет место, но только в случае применения вертикального подающего стояка. В частности, в пятиэтажных домах часто практикуют такой вариант разводки с целью экономии материалов. В данном случае нагретый теплоноситель подается по главному стояку вверх, где распределяется по всем остальным стоякам. Горячая вода в контуре постепенно проходит сквозь радиаторы на каждом этаже, начиная с верхнего.

По мере достижения теплоносителем нижних этажей его температура постепенно снижается. Чтобы компенсировать разницу температур, на нижних этажах устанавливают радиаторы с большей площадью. Еще одна особенность однотрубной отопительной системы заключается в том, что на всех радиаторах рекомендуют устанавливать байпасы. Они позволяют беспрепятственно снимать батареи в случае необходимости ремонта, не останавливая при этом всю систему.

Если отопление с однотрубным контуром выполнено по схеме с горизонтальной разводкой, движение теплоносителя может быть попутным или тупиковым. Такая система зарекомендовала себя в трубопроводах длиной до 30 м. При этом количество подключенных радиаторов может составлять 4-5 штук.

Плюсы байпаса

Домовладельцу иногда сложно принять решение по рекомендации специалистов при монтаже однотрубной системы отопления об установке байпаса. Принцип прост: в конструкцию включается обводная труба (это и есть байпас), которая сэкономит материальные ресурсы, и позволяет вести локальный ремонт радиатора без отключения всей системы. Последнее актуально для владельцев частных домов и для жильцов типовых многоэтажек прошлого века.

Фото 1. Радиатор, подключенный к отопительной системе. Стрелками указано расположение байпаса и шаровых кранов.

Для обладателей обширного жилого помещения с однотрубной системой теплоснабжения, станет целесообразным подключение «обводки». Она представляет собой отрезок трубы, который устанавливается в непосредственной близости от радиатора. Диаметр трубы на одну позицию ниже, чем сечение основного трубопровода. Это объясняется тем, что при подаче носителя, вода предпочитает устремляться по каналам большего диаметра. Таким образом, появляется возможность безболезненно для отопления дома начать ремонт протекающих узлов радиатора.

Самотечная система не обеспечивает комфортную (и регулируемую) температуру в жилых помещениях, вот здесь и необходим байпас. Мастера монтируют обводную трубу с расположенным в ней циркуляционным насосом и термодатчиками. Не беда, если прервётся энергоснабжение — байпас направит потоки воды по принципу «самотёка» и в аварийном режиме. Обводная труба приносит экономию домовладельцу до 25% платы за электроэнергию, перемежая самотёк и принудительную циркуляцию теплоносителя.

Внимание! Циркуляционный насос устанавливайте в обводную трубу, придерживаясь правила «криволинейности»: чем больше изгибов, тем меньше теплопроводность системы отопления. Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор. Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор

Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

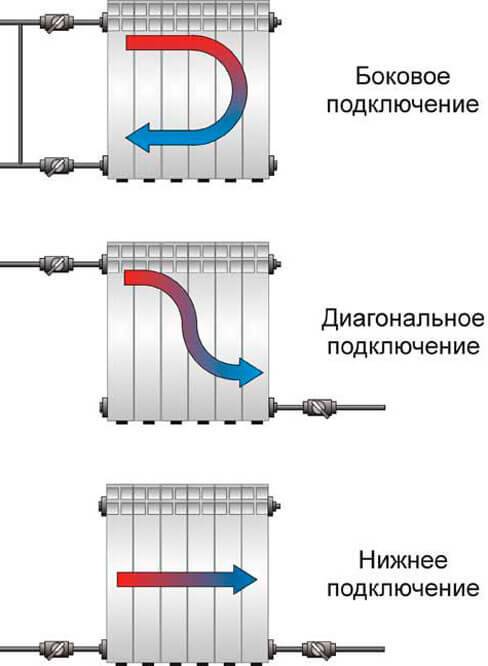

Выбор типа соединения радиатора с трубами: схемы подключения

Подключение радиаторов отопления в частном доме должно производиться по выбранной схеме, которая определяет последовательность подключения труб к самому радиатору. Проектная документация любого здания должна включать разводку отопления при строительстве, однако в случае с дачей и другими личными постройками, все зависит от заказчика и компании реализующей монтаж.

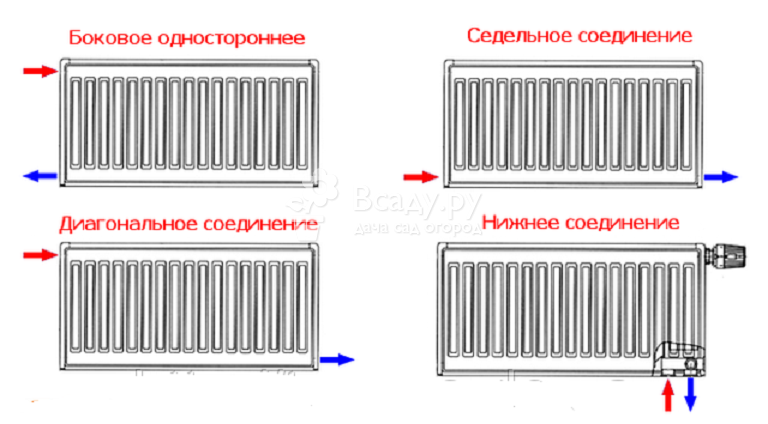

Схемы подключения радиаторов отопления в частном доме бывают следующих типов:

  • односторонняя;
  • седельная;
  • диагональная;
  • нижняя.

Выбор определенной схемы зависит от расположения подводящих и отводящих теплоноситель труб и степени энергоэффективности. Рассмотрим каждую из них более подробно.

Седельная и нижняя схема подключения радиаторов отопления

Такие методы подключения целесообразно использовать, если труба «подачи», питающая радиатор горячим теплоносителем, и труба «обратки», по которой остывший теплоноситель покидает радиатор, расположены вблизи от пола. Тогда они подключаются к радиатору с противоположных сторон секций, и батарея заполняется теплоносителем.

Недостатком такого подключения является невысокая энергоэффективность (потери могут достигать 15%). Низкая энергоэффективность такой схемы объясняется тем, что теплоноситель циркулирует в основном в нижней части радиатора, при этом его верхняя часть не будет достаточно прогреваться. Из-за этого существует также проблема долгого нагрева помещения, а также возможность коррозии металла из-за перепадов температур при заполнении батареи.

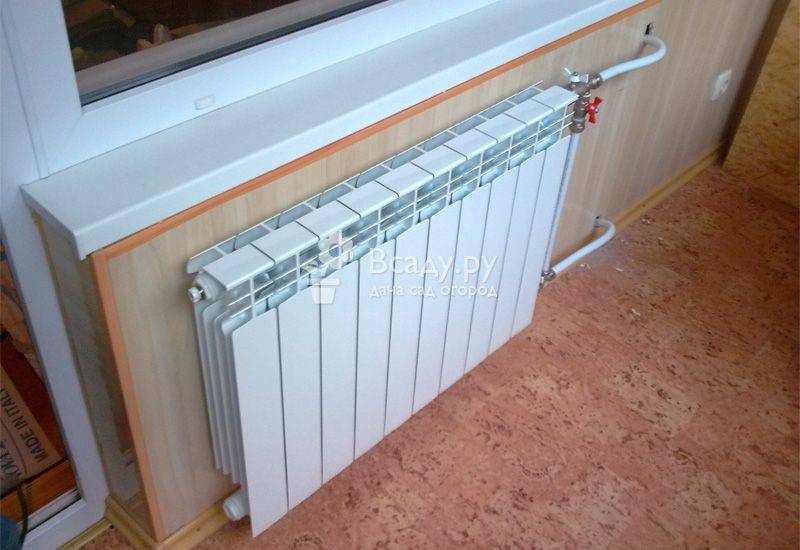

Односторонняя схема подключения радиаторов отопления в частном доме

Эта схема отличается тем, что линия, по которой поступает теплоноситель, и отводящая труба подключаются к одной и той же секции радиатора. Подающая – подключается в верхней части батареи, а отводящая – в нижней. Односторонняя схема подключения позволяет равномерно прогревать каждый отдельно взятый радиатор, отличается высокой теплоэффективностью, но является не самым удобным вариантом.

Это идеальный вариант для домов с небольшим количеством батарей. Но если количество секций превышает 15 единиц, о теплоэффективности такой схемы можно забыть.

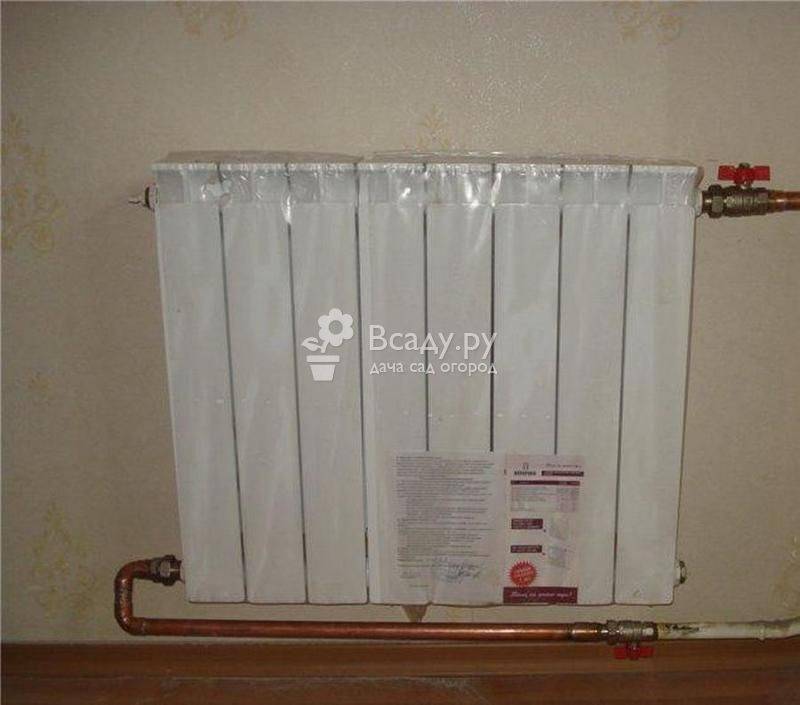

Диагональная (перекрестная) схема подключения

Если требуется обеспечить теплом дом большой площади с большим количеством жилых помещений, гораздо эффективнее использовать диагональную схему. При реализации подключения по такой схеме подающая теплоноситель труба подключается в верхней части радиатора, а отводящая – в нижней части на противоположной секции. Этот вариант отличается наиболее высоким коэффициентом теплопередачи (потери всего 2%).

Выбираем энергоноситель

Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.

Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):

  • эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
  • удобство при эксплуатации;
  • как часто придется обслуживать агрегаты, расценки на вызов мастера;
  • требования к складированию.

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.

По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:

  1. Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
  2. Сжигать уголь и дрова — самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
  3. Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
  4. Проверенный вариант – совмещение 2—3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.

Какое топливо лучше использовать в конкретных условиях, подробно рассказывается в отдельном материале. Также рекомендуем посмотреть видео и выслушать полезные советы эксперта:

Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.


Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

  1. Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
  2. Чисто электрической — конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
  3. Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
  4. Комбинированный — печь на дровах + электрообогреватели любого типа.


Схема обогрева ванной комнаты электрическими теплыми полами

Чтобы двигаться дальше, нужно решить, какой вид отопления лучше – выгоднее, эффективнее, удобнее. Мы однозначно рекомендуем выбрать водяную систему. Причины:

  • для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2—3 котла;
  • при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
  • возможность организовать горячее водоснабжение (ГВС) — установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
  • к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
  • при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
  • система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

Устройство в загородном коттедже полноценного воздушного обогрева обойдется еще дороже возведения печки. Надо приобрести вентиляционный агрегат с рекуператором, играющий роль нагнетателя, очистителя и нагревателя воздуха. Затем организовать приток и вытяжку — провести воздуховоды во все помещения. О подводных камнях воздушного отопления расскажет эксперт на видео:
