Схема подключения водонагревателя к водопроводу в квартире или на даче: Проточный или накопительный? Пошагово +Фото и Видео

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье «Розетка в ванной комнате — 5 правил размещения».

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

  1. К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
  2. Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
  3. Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм2, или алюминиевый сечением 3,5 мм2.
  4. Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

  1. Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
  2. Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
  3. Отвертка плоская и крестовая, плоскогубцы и кусачки.
  4. Промасленная пакля, монтажная паста или FUM лента.
  5. Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
  6. Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
  7. Гибкие армированные шланги.
  8. Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

  1. Трехжильный кабель, гофрированный шланг.
  2. Автоматический выключатель или электрическая розетка.

Теперь можно устанавливать бойлер и монтировать трубы и запорную арматуру.

Инструкция по шагам

Итак, разобрав этапы детально, еще раз уточним, как подключить накопительный водонагреватель:

  1. бойлер необходимо распаковать, убедиться в отсутствии внешних повреждений (вмятины, явное отсутствие плотности соединений, недорезанная резьба, другие дефекты). Недорезанную резьбу можно исправить самостоятельно, другие дефекты могут свидетельствовать о неработоспособности устройства;
  2. закрепить бак на стене с помощью монтажной планки на двух болтах/крюках. Лучше заменить крепежные изделия, входящие в комплект поставки, более надежными и качественными. Это касается также предохранительного клапана;
  3. выполнить подключение труб/шлангов к входному и выходному патрубкам нагревательного бака согласно схеме. Не забывайте об уплотнительных материалах! Дополнительно можно выполнить теплоизоляцию труб/шлангов, это уменьшить потери тепла и позволит снизить расходы на электроэнергию;

  4. подключить водонагреватель к электричеству, как предложено в схеме производителя или согласно любой из представленных выше схем.

Дополнительно рекомендуем посмотреть это видео – здесь показаны интересные нюансы крепления бойлера на стену и присоединения к патрубкам устройства фитингов.

После этого остается один, но очень важный этап монтажа – проверка.

Необходимо:

  • перекрыть подачу горячей воды (централизованной) во внутридомовую (внутриквартирную) систему;
  • открыть вентиль (шаровой кран) для подачи холодной воды в бак;
  • открыть на ближайшем смесителе (смесителях) полный напор ГОРЯЧЕЙ воды;
  • дождаться, пока из крана пойдет вода сплошным потоком. В первые минут возможно чередование воды и воздуха из труб;
  • подключить устройство к электросети и выждать положенное для первого нагрева время (согласно рекомендациям производителя);
  • проверить температуру выдаваемой баком воды и, при необходимости, настроить регулятор нагрева (если эта функция предусмотрена в модели).

Обычно рядом с регулятором нагрева расположена сигнальная лампа – она сообщает о возможных неполадках в системе

Для большего удобства ряд производителей располагает регулятор на передней панели водонагревателя

Установка водонагревателя: видео монтажа своими руками

Горячее водоснабжение в современной квартире или частном домостроении уже давно считается нормой. Но большинство домов частного и загородного сектора по-прежнему остаются не подключёнными к центральной магистрали подачи горячей воды. Именно по этой причине многие домовладельцы стремятся обустроить в своём жилище автономный нагрев воды. При этом самым простым решением считается монтаж бойлера, который можно выполнить самостоятельно. На сегодняшний день сложно найти строение, в котором нет электричества и поэтому устанавливать водонагревательный прибор своими руками достаточно просто.

Специалисты выделяют два основных вида бойлеров – проточного и накопительного типа. Основное различие таких моделей заключается принципом работы прибора и как следствие потребляемой водонагревателем электрической энергии. Поэтому прежде чем сделать окончательный выбор, не помешает ознакомиться с некоторыми нюансами монтажа и особенностями составных частей водонагревательного прибора. В проточных бойлерах нагрев воды происходит путём пропускания постоянного потока через нагревательные элементы. В свою очередь, в устройстве накопительного типа жидкость нагревается в специальном резервуаре, в котором установлены ТЭНы.

С целью сэкономить в процессе приобретения подходящей модели прибора для нагрева воды следует учитывать, что небольшого 20 литрового бойлера вполне достаточно для обеспечения горячим водоснабжением маленького дачного домика. где отсутствует душ или ванная. В загородном коттедже или государственной квартире с душевой вполне подойдёт модель накопительного водонагревателя объёме 60-80 литров. В свою очередь, если жильцы дома любят расслабиться в горячей ванной, то лучше отдавать предпочтение бойлерам с резервуаром от 100 и более литров. Но с увеличением объёмов водонагревателя нужно понимать, что понадобиться больше места для установки, о чём также не нужно забывать при выборе подходящей модели агрегата.

Место для бойлера и его монтаж

Правильно выбранное место под накопительный нагреватель должно соответствовать требованиям инструкции, обеспечивать его устойчивое положение в течение длительного времени, нормальное функционирование без потери тепла, доступность для управления и обслуживания. С этой целью устройство размещают:

  • по возможности ближе к точке раздачи;
  • на несущей стене с достаточным уровнем прочности;
  • в месте, где панель управления доступна на расстоянии вытянутой руки;
  • так чтобы, бак, отводы от патрубков, запорная арматура, дополнительное оборудование были открыты для доступа в любое время.

Основным крепежным элементом на бетонной или кирпичной поверхности является анкер. Его размеры обычно указываются в инструкции. Количество крепежей зависит от числа кронштейнов водонагревателя. Перед установкой прибора:

  • осуществляется разметка места крепления;
  • высверливаются отверстия в нужном количестве;
  • устанавливаются анкера.

Высота установки определяется удобством эксплуатации и размерами помещения.

Особенности подключения проточного бойлера

Проточная конструкция электрического бойлера, как на фото, устанавливается непосредственно в ветку водопровода, предусмотренного для подачи горячей воды.

  1. Пере крывается подача воды в центральном трубопроводе.
  2. В месте врезки нагревательного устройства труба разрезается, образовывая разрыв.

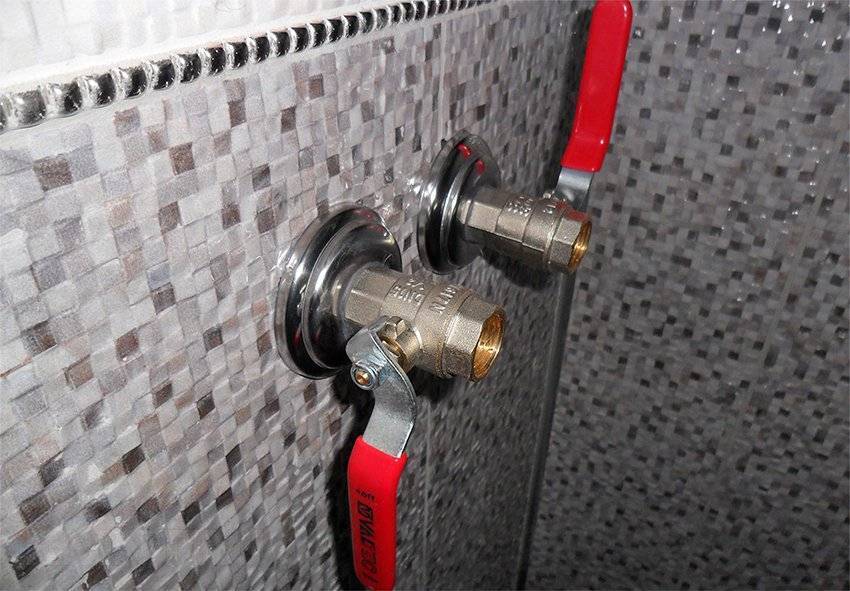

  3. На концах разрывов крепят запорную арматуру, которая в дальнейшем позволит выполнять ремонт без перекрытия центрального водопровода.
  4. На входном и выходном патрубках проточной системы нагрева воды накручиваются шланги, соединяющие, бойлер с запорной арматурой.

При самостоятельном проведении работ по демонтажу нагревательного оборудования вместо центрального водопровода перекрывается кран, установленный на входном патрубке и только после этого на выходном. Также в процессе использования проточного водонагревательного устройства в первую очередь включают воду и только после этого нагревательный прибор. Если надобности в горячей воде, нет, то отключают электропитание, а затем воду.

Разобраться, как правильно подключить бойлер, не так уж и трудно, главное, иметь желание. Но для большей уверенности можно потренироваться на обрезках трубы, чтобы не испортить основные элементы системы. Это позволит приобрести опыт и избежать глупых и ненужных ошибок.

Примеры подключения бойлера к водопроводу

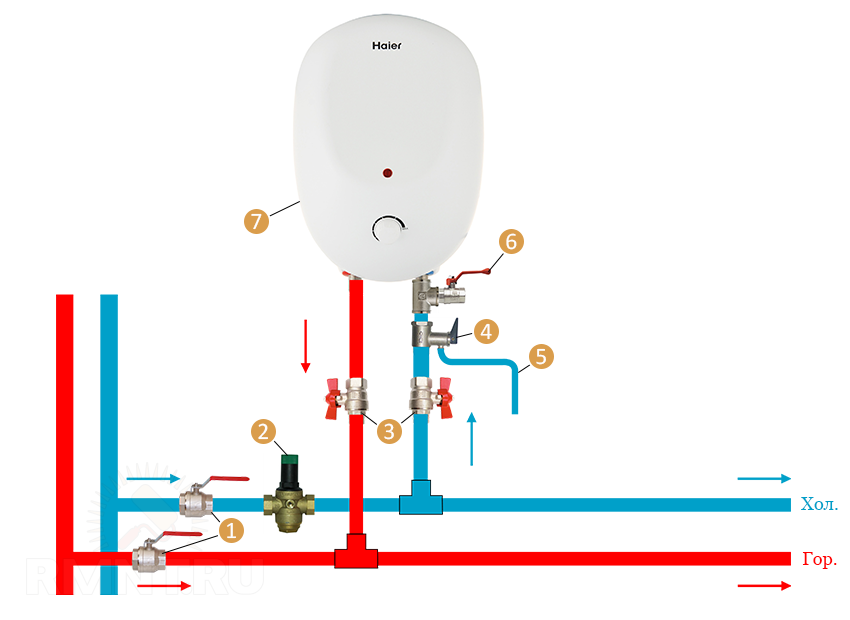

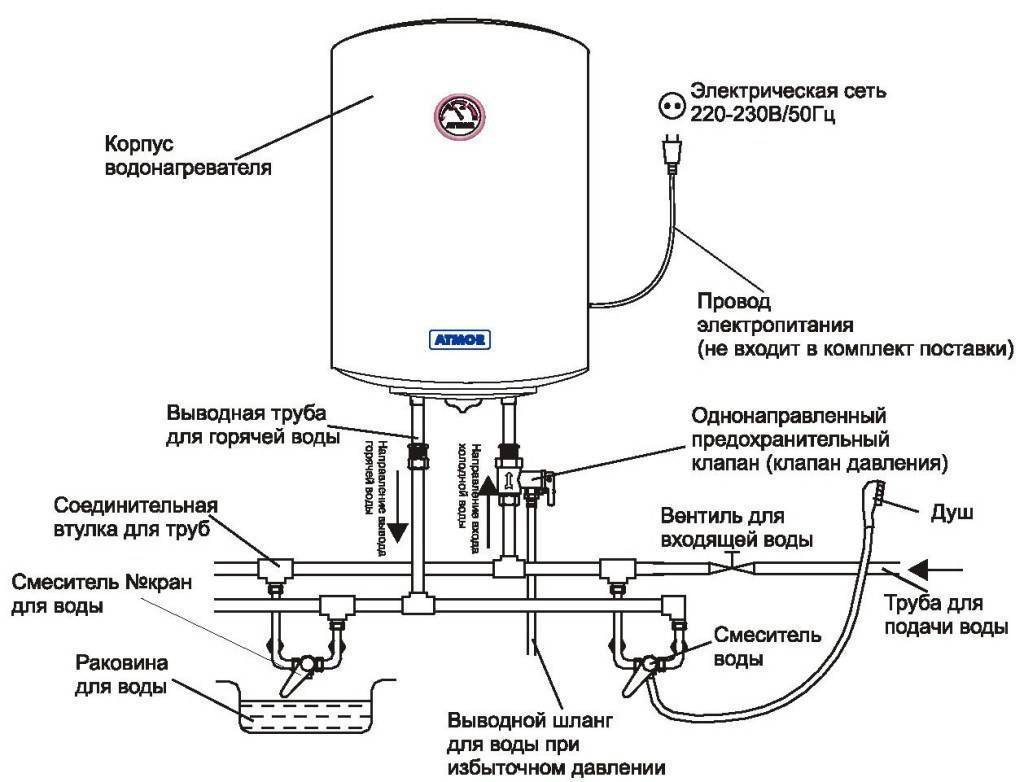

Схемы подключения к воде настенного накопительного водонагревателя

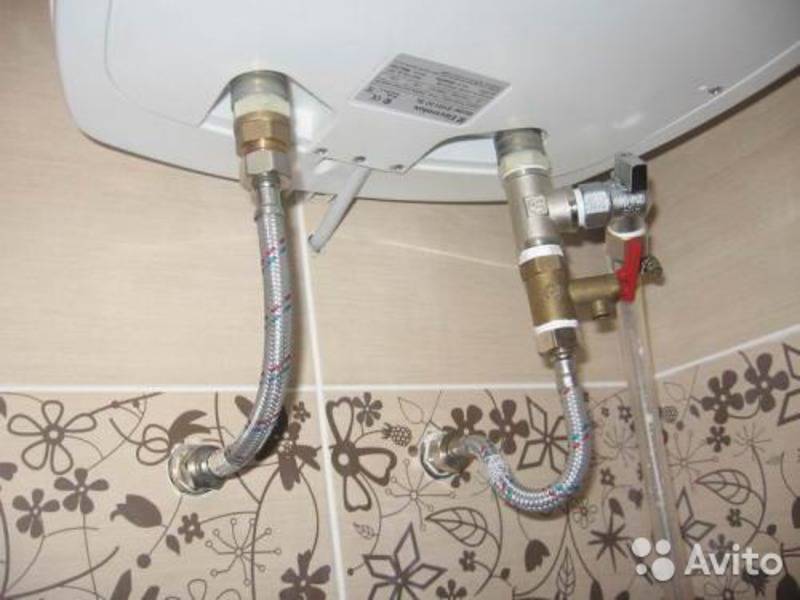

Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:

  • без группы безопасности;
  • с группой безопасности.

Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.

В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.

Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые

От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.

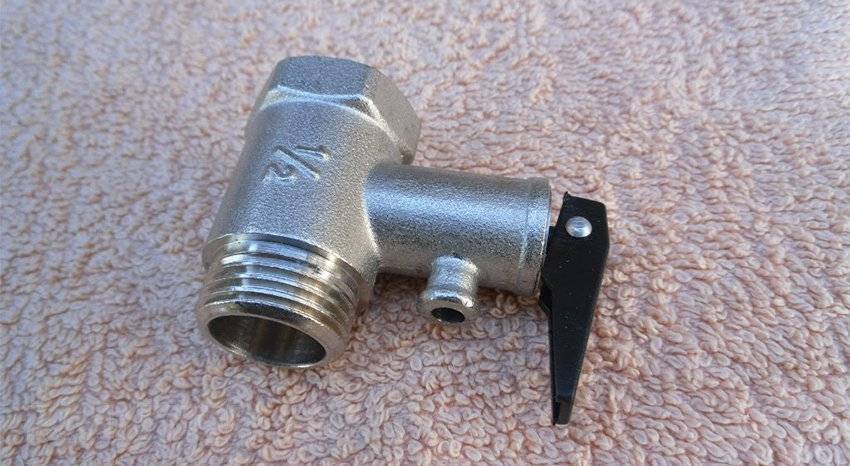

На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.

Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.

На выходе из бойлера горячей воды и на входе холодной, сразу после обратного клапана, нужно установить краны, перекрывающие эту линию в период, когда водонагреватель не работает. После кранов трубопроводы через гибкие сантехнические шланги или жёсткие стальные или пластиковые трубы нужно соединить с отводами от тройников на магистралях.

Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.

Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.

Для горизонтальных водонагревателей подключение производится по аналогичным схемам.

Положительные и отрицательные качества

Устанавливая самостоятельно водонагреватель, можно неплохо сэкономить, это и является основным преимуществом. Но есть у самостоятельного монтажа и другие достоинства.

Поскольку работы проводятся самим хозяином дома, то при обслуживании или потребности в замене неисправного водонагревателя не нужно будет разбираться в системе подключения.

В дальнейшем замена нагревателя будет и вовсе простой. К тому же монтажные работы повысят умения в выполнении разных домашних работ.

Из недостатков самостоятельной установки водонагревателя можно отметить возможное возникновение проблем с подключением как к системе подачи воды, так и с энерго- или газообеспечением.

К тому же неправильность проведения работ может привести к тому, что система работать не будет.

Перед выполнением работ по монтажу водонагревателя следует учитывать несколько факторов.

1. Нужно сразу определиться с видом водонагревателя.

Электрический накопительный нагреватель, он же «бойлер» меньше потребляет электроэнергии, но он имеет довольно крупные габариты, поэтому следует сразу определиться имеется ли место под его установку.

Проточной же электрический водонагреватель значительно компактнее и место под него найти легче. Но он потребляет больше электроэнергии.

2. При выборе накопительного обогревателя сразу следует определиться, выдержит стена, на которой он будет располагаться, значительный вес.

3. Сразу же нужно поинтересоваться проводкой дома. Если она старая, то вряд ли выдержит большую нагрузку. Поэтому возможно потребуется замена электросети дома.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать инфракрасный обогреватель и стоит ли его покупать?

Вычислить, сможет ли проводка удерживать нагрузку, поможет сечение провода.

Так, чтобы проводка выдержала нагрузку, создаваемую бойлером в 2 кВт, требуется провод сечением не менее 2,5 мм. Если устанавливается проточной нагреватель, то проводка должна быть еще толще.

4. Системой подачи воды тоже следует поинтересоваться. Если при ее прокладке предусмотрели отдельные выводы для подключения – то это очень хорошо.

Если их нет, но система состоит из пластиковых труб, то произвести врезку выводов не так уж и сложно. Сложнее всего дела будут обстоять с металлическими трубами.

А вот если система водоснабжения уже устаревшая, то вполне возможно, что придется ее полностью менять

Также важно знать, как можно установить розетку в ванной комнате
