Отопление частного дома своими руками из полипропилена

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

  • легко рассчитывать тепловую мощность радиаторов;
  • возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
  • возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
  • допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
  • допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

  • принудительная циркуляция (наличие циркуляционного насоса);
  • установка закрытого расширительного бачка;
  • стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Как это работает

Нагретый теплоноситель из котла, расширяясь, движется по трубопроводам. По мере движения через трубы и радиаторы, вода (или антифриз) отдает тепло и остывает, возвращаясь обратно к котлу. В системе обязательно присутствует демпфер, компенсирующий и выравнивающий гидравлическое давление. Расширительный бачок устанавливается в верхней точке системы. Таким образом производится непрерывная циркуляция. Также в системе присутствует патрубок с краном для слива из системы теплоносителя. Заполнение системы производится из центрального водопровода через врезку в трубопровод обратки.

Система замкнутая (Закрытая однотрубная система отопления). Радиаторы на всем этаже располагаются на одном уровне. Так как температура теплоносителя постепенно снижается, в самых дальних комнатах устанавливают радиаторы с максимальным количеством секций для выравнивания температурного режима в помещениях.

Трубы укладываются двумя способами:

  • поверх финишного напольного покрытия, вдоль стен. Такой метод монтажа достаточно прост. Для лучшей циркуляции подающие трубы и обратку монтируют с небольшим уклоном;
  • внутри полости пола. Такой метод скрытого монтажа подразумевает использование рулонных изолирующих материалов для предотвращения теплопотерь.

Прокладка труб отопления в полу

Важно! Уклон труб желательно соблюдать при любой схеме подключения (вертикальная/горизонтальная). Даже если система оснащена насосом, при отключении электроэнергии теплоноситель продолжит циркулировать по трубам

Регулировать температуру в помещениях можно, установив терморегуляторы или краны, перекрывающие доступ теплоносителя в тот или иной последовательно подключенный радиатор. Это позволяет экономить на топливе, не расходуя его впустую.

Обратите внимание! Систему отопления Ленинградка можно подключать сразу к двум котлам. Также в систему вертикального типа легко подключить «теплый водяной пол» и полотенцесушители

Горизонтальный вариант не допускает монтажа этих элементов. В зданиях с двумя и более этажами (вертикальная Ленинградка либо горизонтальная длиной более 30 метров) обязательна установка насоса.

Ленинградка с теплым полом

Каковы особенности применения полипропиленовой трубы 40 мм для отопления

При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.

При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.

Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.

Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.

Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.

Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.

К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.

Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.

Наружный диаметр, мм

PN10

PN20

PN30

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

Внутренний диаметр

Толщина стенки

16



10,6

2,7



20

16,2

1,9

13,2

3,4

13,2

3,4

25

20,4

2,3

16,6

4,2

16,6

4,2

32

26

3

21,2

5,4

21,2

3

40

32,6

3,7

26,6

6,7

26,6

3,7

50

40,8

4,6

33,2

8,4

33,2

4,6

63

51,4

5,8

42

10,5

42

5,8

75

61,2

6,9

50

12,5

50

6,9

90

73,6

8,2

6

15



110

90

10

73,2

18,4



Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб

Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.

Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):

  • 16 мм – при монтаже одного или двух радиаторов;

  • 20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);

  • 25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);

  • 32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);

  • 40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).

Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.

Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:

  • 4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);

  • 6,3 кВт – 16,6 мм (25 мм);

  • 11,5 кВт – 21,2 мм (32 мм);

  • 17 кВт – 26,6 мм (40 мм);

При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.

Виды и характеристики полипропиленовых труб для отопления

На сегодняшний день производитель предлагает довольно широкий ассортимент подобных изделий

На это обязательно нужно обращать внимание при приобретении – ведь конструктивные различия влияют и на условия эксплуатации полипропиленовых труб. Такие изделия могут быть как однослойными, так и многослойными

Начнем с однослойных, как самых простых. Они могут быть с маркировкой:

  1. PPH – это самый простой вид, применяемый для монтажа трубопроводов промышленного назначения, а также холодного водоснабжения.
  2. PPВ – Немного более сложный тип. Эти трубы подходят для монтажа отопления, что так же не исключает их применение в системах холодного водоснабжения.
  3. PPR – Область применения этих труб уже немного шире, чем у предыдущих. Разрешается использование в системах не только холодного, но и горячего водоснабжения.
  4. PPs – самые сложные по составу. Допустимый предел температуры – до +95°С. Подобные трубы можно использовать даже в парных. Из недостатков можно отметить довольно высокую стоимость.

Многослойными называют армированные полипропиленовые трубы для отопления – между слоями пластика прокладывается стеклоткань или алюминий. Такие сантехнические изделия уже можно изгибать, хотя и варятся они не хуже, чем однослойные.

Это двухслойный армированный полипропилен для систем отопления

Армирование может быть следующим:

  • внешнее – сплошной алюминий;
  • внешнее – перфорированный алюминий;
  • внутреннее – алюминиевый лист;
  • внутреннее – стекловолокно;
  • композитными материалами.

Статья по теме:

Какие трубы для отопления лучше выбрать. В статье мы подробно разберем основные критерии выбора, какие существуют виды труб, их достоинства и недостатки, чем и как утеплить систему отопления, советы профессионалов.

Следует понимать, что внешнее армирование в достаточной степени затрудняет пайку трубопровода (покрытие в местах варки приходится снимать), а значит лучше обратить внимание на изделия со стекловолокном или композитами. Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет

Ведь в этом случае изделие в принципе не может расслоится. Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой

Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет. Ведь в этом случае изделие в принципе не может расслоится

Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой.

Внутреннее армирование алюминием – полипропиленовое изделие в разрезе

Стандартные размеры и диаметры полипропиленовых труб

Главное, что следует понимать, если решено заменить магистраль отопления в доме с металлической на полипропиленовую, это разницу внешних размеров. Совпадать должен именно внутренний диаметр, внешний при этом будет отличаться. Происходит это по причине того, что стенки у полипропиленовых труб толще, чем у стальных. При разводке отопления в домах чаще всего используются изделия, сечением от 32 до 40 мм. Если же речь идет о теплом поле, то в этом случае достаточно 16 мм.

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Внутренний диаметр полипропиленовых труб для отопления частного дома, представленных на российских прилавках, всегда идентичен сечению старых стальных труб. Это сделано для удобства замены старых коммуникаций.”

Есть еще один нюанс, который следует учитывать при приобретении подобного материала. Размер ПП трубы обычно указывается именно по внешнему диаметру, а значит очень легко можно ошибиться. В результате придется либо снова отправляться в магазин и менять трубы (если это возможно), либо вновь платить деньги и приобретать то, что нужно. Чтобы этого не произошло нужно поступить следующим образом. Зная необходимый внутренний размер требуется уточнить наружный диаметр ПП трубы и вычесть из него две толщины стенки. Именно таким образом и получим необходимые нам данные.

Ассортимент полипропиленовых изделий на прилавках магазинов довольно широк

Схема ленинградки

Как и любая однотрубная система отопления «Ленинградка» может иметь вертикальную или горизонтальную схему разводки, с верхней либо нижней разводкой. Поэтому определяться с выбором конкретной схемы необходимо ещё на стадии ее проектирования.

Важно знать, что данную систему можно использовать только в одноэтажном или двухэтажном частном доме. Для многоэтажных домов следует выбирать двухтрубную схему

Принцип разводки магистрали заключается в следующем: на контуре отопления последовательно размещаются приборы обогрева, по которым из одного в другой перетекает теплоноситель.

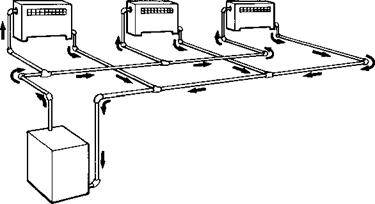

Схема «ленинградской» системы отопления

От котла теплоноситель попадает в подающую трубу, которая проходит по всем комнатам, после чего возвращается обратно в котел. Иными словами, «ленинградская» схема представляет собой замкнутый контур, по которому теплоноситель проходит полный цикл.

Радиаторы устанавливаются в каждой комнате и подсоединяются к подающей трубе. Количество радиаторов будет зависеть от размеров комнаты.

Система «Ленинградка»  может работать как с принудительной циркуляцией теплоносителя, так и с естественной. Принудительная циркуляция предполагает установку и использование циркуляционного насоса. При естественной циркуляции можно использовать схему без насоса.

Кроме того, современные требования, предъявляемые к системам обогрева, предполагают использование различной запорной арматуры и установку контролирующих приборов.

Конечно, все это приводит к удорожанию «ленинградской» системы, но без них эффективность работы системы резко снижается.

Благодаря установке современных узлов и приборов, можно получить следующие преимущества:

  • регулирование температуры в каждой отдельной комнате;
  • повышение или снижение температуры отдельно взятого радиатора без ущерба для других;
  • возможность отключения отдельного радиатора для его ремонта или замены (при этом остальные радиаторы будут работать в обычном режиме).

Видео

Из этого познавательного ролика вы узнаете, как работает однотрубная система отопления «Ленинградка» в многоквартирном доме

Почему важно устанавливать байпас во время замены старых радиаторов на новые.
https://www.youtube.com/watch?v=ZFlhL44UGKI

Монтаж системы отопления

Перед началом работ необходимо основательно подготовиться:

  • Определиться со схемой будущей системы отопления, местами расположения радиаторов, расширительного бака, котла, кранов и т. д.
  • Приобрести все необходимое оборудование.
  • Приобрести расходные материалы, куда кроме труб входят различные фитинги, тройники, краны и другие элементы в зависимости от выбранной схемы.
  • Приобрести или взять в аренду инструмент: ножницы для полипропиленовых труб, паяльник со сменными насадками, перфоратор, маркер, рулетка и т.д.
  • Потренироваться в пайке труб на обрезках материала.

Описание последовательности подключения системы отопления из пропиленовых труб

После этого можно приступать к монтажным работам, обязательно соблюдая некоторые рекомендации:

  1. Работы необходимо производить при температуре воздуха выше +5 С. Иначе процесс затвердевания полипропилена будет очень быстрый, и соединение может получиться непрочным.
  2. Места соединения полипропиленовых изделий целесообразно обрабатывать спиртовым раствором.
  3. Для определения времени нагрева и спаивания изделий необходимо пользоваться специальным справочником

Следуя нехитрым правилам в процессе выбора полипропиленовой продукции для монтажа системы отопления в частном доме, грамотно выбирая схему отопления и соблюдая инструкции во время пайки, вы сможете осуществить все работы своими руками. При этом качество и аккуратность работ будет зависеть только от собственника частного дома.

Схемы отопительных систем

Однотрубная

Это наиболее простой вид отопления. Главная особенность данной конструкции: чем дальше радиатор находится от отопительного агрегата, тем он холоднее. Первая батарея получает максимальное количество тепла, следующая нагревается чуть хуже и т. д.

Плюсом этой системы является ее экономичность, что дает возможность снизить расходы на материалы при монтаже. Однако стоит учитывать, что эффективность такой разводки является довольно низкой, так как температура распределяется неравномерно.

Однотрубная схема подходит для обогрева маленького помещения, а также для использования в регионах, где зима не слишком суровая. Однако при наличии сильных морозов и большой площади дома стоит воздержаться от подобной схемы разводки.

Коллекторная

При такой системе отопления отмечается более равномерное распределение тепла. Данная конструкция требует большего расхода материалов, тем самым оказывается дороже предыдущей. Однако это компенсируется повышенными эксплуатационными свойствами.

Двухтрубная

Двухтрубная система отопления, или, как ее еще называют, двухконтактная, считается самой эффективной и оптимальной. Она подходит для установки в зданиях любой сложности.

Главное отличие этой схемы состоит в том, что во все отопительные приборы подается теплоноситель одинаковой температуры. Это обеспечивает максимально равный нагрев помещений на всех этажах. К тому же неисправность одного из радиаторов не скажется на функционировании общей системы.

Необходимо учитывать, что такая конструкция обойдется значительно дороже описанных выше аналогов.

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач

При выборе стоит обратить внимание на следующие исходные данные:

  • Этажность и площадь дома. Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
  • Планировка и эстетические соображения. Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
  • Энергозависимость. Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
  • Мощность. Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

Для сборки системы потребуется недорогой и доступный набор приспособлений.

Инструменты для работы с полипропиленом. Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

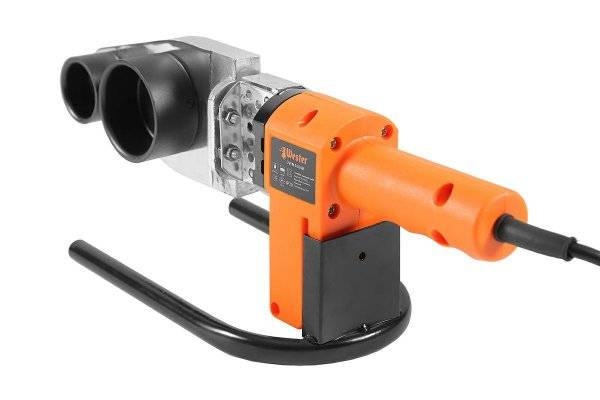

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

  • Набор сантехнических принадлежностей — рожковые и разводные ключи, фум-лента, клещи.
  • Набор строительного инструмента: перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

Разметка установки котла и батарей. Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены. Определение мест прохождения труб. Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется. Навешивание котла и его обвязка. Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками. При коллекторной системе подключаем «гребёнку» — распределитель. Если система двухтрехплечевая, можно обойтись тройниками. Устанавливаем расширительный бачок и группу безопасности. Объем расширительного бачка рассчитывается исходя из объёма воды в системе. Фиксируем к полу или стене крепежи. Если система с гравитационной циркуляцией — соблюдаем уклоны. Монтируем трубы, подключаем батареи. После завершения монтажа, опрессовываем систему. Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер. Если выявились свищи — устраняем. Подключаем батареи, котёл, расширительный бачок. Заполняем систему водой, удаляем воздух из верхних точек. Проводим пробный запуск

Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей. Заделываем трубы в стяжку, стену или декоративный короб

Заделываем трубы в стяжку, стену или декоративный короб.

Фото 3. Схема отопительной системы двухэтажного дома с использованием полипропиленовых труб.

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

  • муфты;
  • переходники;
  • крепежи;
  • уголки;
  • отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

Схема системы отопления

Водопроводная разводка

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

  • последовательного типа (самый бюджетный и простой в выполнении вариант);
  • коллекторного типа (при подаче воды применяется коллектор);
  • с проходными розетками (мало популярен).

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
