Система отопления для коттеджа

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна

И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

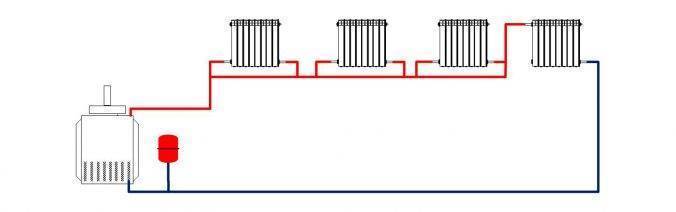

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Варианты проектов отопления коттеджа

Основными вариантами котлов отопления являются следующие:

  1. При наличии проходящей поблизости дома газовой магистрали наиболее правильным решением будет устройство именно газового котла. Обусловлено это, в первую очередь, ценовой доступностью этого вида топлива. Если говорить о разновидностях такого оборудования, то сегодня большинство застройщиков отдает предпочтение двухконтурным механизмам, способным как производить тепло, так и нагревать воду для бытовых нужд.
    Стоимость такого агрегата зависит от того, какую площадь имеет конкретный дом и сколько в нем имеется этажей, поскольку уровень подачи воды на ту или иную высоту имеет свои ограничения в зависимости от мощности котла. Безусловно, система отопления коттеджа газовым котлом предусматривает обогрев какой-то определенной площади, однако всегда стоит предусмотреть некоторый запас.
  2. При отсутствии возможности выполнить монтаж отопления коттеджа с применением газа можно воспользоваться котлами, функционирующими на твердом топливе. Подобные аппараты также зачастую выступают запасным вариантом механизма отопления на случай поломки газового оборудования.
  3. Отопление коттеджа своими руками также может быть выполнено и с применением котлов, работающих на жидком топливе (керосин, мазут, но чаще всего – солярное масло, поэтому эти приборы часто называют дизельными). Вариантов горелок для таких механизмов является три: с одной, двумя и тремя ступенями, при этом в двух последних случаях работа котла является более экономной, а сам механизм служит дольше.
    Подогрев в дизельных котлах обычно является принудительным, а подача носителя тепла осуществляется, как правило, с помощью специального насоса. Однако не исключается также вариант устройства горелок сменного типа, благодаря чему такой агрегат может работать как на солярке, так и на газу.
  4. Проектирование отопления коттеджа также может быть основано на принципе использования электрической энергии в качестве основного энергоносителя (прочитайте: “Проект отопления частного дома – проектируем систему правильно”). В этом случае появляется возможность отапливать загородный дом не только водой, но и различными незамерзающими жидкостями, именуемыми антифризами. Возможным это становится благодаря тому, что теплообменник в электрических котлах оборудован специальными тепловыми нагревательными элементами – ТЭНами.

Система водяного отопления для частного дома или коттеджа.

Водяное отопление — наиболее распространенное в нашей стране, да и, наверное, во всем мире. В частном доме водяное отопление представляет из себя кольцо, в котором между собой соединены приборы отопления (радиаторы, конвекторы, регистры и так далее) и водогрейный котел. Котел еще называют отопительным аппаратом или теплогенератором. Для наглядности смотрите на следующую картинку:

Здесь вода циркулирует по кольцу от котла к радиаторам и обратно, поочередно то остывая, то нагреваясь. Все водяные СО делятся на два типа:

  • С естественной циркуляцией теплоносителя — в этом случае теплоноситель циркулирует под действием силы тяжести.
  • С принудительной циркуляцией теплоносителя — в такой системе теплоноситель перекачивается по системе при помощи циркуляционного насоса.

В настоящее время практически повсеместно используются СО с принудительной циркуляцией, а естественная циркуляция применяется только в тех местах, где либо вообще нет электричества, либо возможны серьезные перебои с ним. Для их монтажа применяются трубы большого диаметра. Если говорить о полипропилене, то самым минимальным диаметром труб для гравитационной системы отопления будет 50 мм , но лучше если это будет 63 мм. О таких системах я тоже написал короткий обзор. Если интересно, прочитайте его. А далее я буду говорить только о системах с принудительной циркуляцией.

Они бывают однотрубные и двухтрубные. Например, выше на картинке изображена двухтрубная СО, в которой все приборы отопления включены параллельно между подающей и обратной магистральными трубами. Это обеспечивает одинаковую температуру воды на входе в каждом радиаторе. Недостатком тут считается больший метраж трубопроводов, чем у однотрубной, которая выглядит не много по-другому:

В однотрубной системе самым «горячим» будет самый ближний к котлу радиатор. В нем температура воды будет максимальной. В самый дальний радиатор теплоноситель придет уже порядочно остыв. Это вызывает падение теплоотдачи каждой секции. Поэтому этих секций нужно больше. Отсюда становится понятно, что сэкономив на трубах мы тратимся на радиаторы. Поэтому для каждого отдельного случая стоит посчитать отдельно какая из двух СО вам будет выгодней по стоимости.

В качестве генераторов тепловой энергии в водяных СО используются котлы на различном топливе:

  • Твердотопливные — используют дрова, уголь, пеллеты
  • Газовые — используют сжиженный или природный газ.
  • Жидкотопливные — используют дизельное топливо.
  • Электрические — нагревают воду при помощи ТЭНов или электродов.

Если вам нужно подробнее узнать о каком-то из видов котлов, то нужно перейти по соответствующей ссылке

Водяная СО для коттеджа или частного дома часто делается «на глаз», то есть без всяких расчетов. На объект приходит «гуру» (обычно не совсем трезвый) и начинает сразу записывать себе в блокнот длинный список комплектующих, которые вам нужно будет купить. В принципе, если у вас дом площадью до 100 квадратных метров, то вы можете обойтись без расчетов и проекта. Тут вероятность ошибки все равно остается, но она меньше, чем для больших коттеджей. Там проект уже необходим из-за большой протяженности трубопроводов, наличие французских окон, зимних садов и других нюансов, которые необходимо будет учесть.

Альтернативное отопление для коттеджа или частного дома.

В качестве альтернативных источников тепловой энергии чаще всего применяются тепловые насосы или солнечные коллекторы. Последние могут быть еще и источником электричества. Стоимость такого оборудования на данный момент астрономическая и позволить их себе могут только владельцы больших очень больших жилых объектов, где такие инвестиции окупятся за обозримый срок. В развитых странах правительства активно субсидируют применение такого оборудования. Ну а на пространстве бывшего СССР использование тепловых насосов и солнечных коллекторов оказывается гораздо дороже газа, угля и даже электричества.

Выбираем подходящую схему

После ознакомления с применяемыми в двухэтажных домах системами отопления пришло время вернуться к вашему черновому проекту, где подобраны типы радиаторов и котла, определена расстановка данного оборудования и перечислены пожелания. Дальше выбираем схему в соответствии с рекомендациями:

  1. При частых перебоях электроснабжения выбор невелик – нужна самотечная система. Если дом топится кирпичной печкой, стоит использовать ее в качестве источника тепла и не покупать котел.
  2. Если вы так и не поняли, чего хотите, смело собирайте двухтрубную тупиковую схему закрытого типа. Ее легко адаптировать к различным условиям и оборудованию. Впоследствии установите твердотопливный, газовый или электрокотел – разницы нет, отопление будет работать.
  3. При повышенных требованиях к дизайну интерьера принимайтесь за коллекторную разводку. Чтобы не ошибиться с размерами труб, тяните до гребенки диаметр 32 мм, а подводки к батареям делайте Ø16 х 2 мм (наружный).
  4. Теплые полы устраиваются при наличии средств и желания. Их лучше совместить с любой системой, кроме гравитационной.

В маленьком дачном домике на 2 этажа стоит сделать однотрубную систему из труб ППР. При 3—4 батареях на каждой ветви она будет работать безукоризненно. Использовать «ленинградку» в большом коттедже мы не рекомендуем. Подробнее о выборе разводки смотрите на видео от эксперта:

Электро- и газовые котлы

Электрические и газовые котлы являются самыми востребованными. В настоящее время часто даже в самые отдаленные местности проводят коммуникации, поэтому оборудование отопления такими котлами не составляет труда.

Котельная частного дома

По видам теплоносителей и источников питания отопительные системы можно разделить на паровые, воздушные, водяные и электрические. Оборудование бывает жидкотопливным, твердотопливным, газовым и электрическим.

Чтобы выбрать самый подходящий вариант отопления вашего загородного дома, следует обратить особое внимание на условия эксплуатации. Заметим, что наиболее доступным является природный газ и, соответственно, отопление загородного дома газом, а самые дорогие – бензин и дизель

Отопление загородного дома может производиться при помощи водяной системы. Так, в специальном теплообменнике котла вода греется до необходимой температуры, а далее насосом или гравитацией (самотеком) подается в систему труб и регистров. Затем уже в виде излучения тепло попадает в воздух помещений. Касательно воздушной системы отопления, то здесь нет теплоносителя. Отопительный прибор нагревает воздух, который впоследствии под действием вентилятора идет по воздуховодам в помещение, которое требуется отопить.

Схема отопления двухэтажного коттеджа

Несомненно, газовое отопление загородного дома фото и мнения специалистов покажут, что этот вариант является самым удобным, к тому же, экономичным и доступным. Но, к сожалению, не каждая отдаленная местность имеет газопровод. Если такая возможность есть – то воспользуйтесь ею. Когда проект системы будет утвержден, то нужно будет выбрать оборудование – котел. Выбирать отопление загородного дома газом газовое оборудование нужно с учетом нескольких факторов:

  • Назначение котла. Бывают одноконтурные и двухконтурные котлы. Первый тип служит только для отопления, а второй может использоваться и для снабжения горячей водой.
  • Способ установки. Котлы могут ставиться на пол или на стену. Настенный котел можно использовать, если площадь помещений – не более 200 кв.м.
  • Тип теплообменника. Газовое отопление коттеджа производится с помощью отопительного оборудования с медным, стальным, чугунным теплообменником. Медь используется для настенных вариантов, а сталь и чугун – для напольных. Эксперты советуют ставить именно напольный котел, так как материалы более прочны и сам котел прослужит дольше.
  • Отвод продуктов сгорания. Обычно для отвода дыма служит дымоход, который обеспечивает естественную тягу. К месту и способу установки дымоходов предъявляются очень строгие требования.

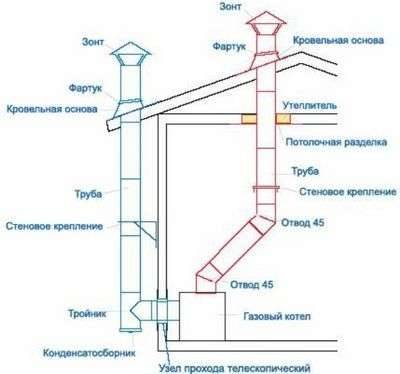

Строение дымохода газового напольного котла
