Система отопления Ленинградка

Недостатки отопительной системы Ленинградка

При всех преимуществах ленинградской системы следует отметить, что у нее имеется ряд существенных недостатков:

1. При использовании однотрубной конструкции в случае необходимости потребитель не имеет возможности контролировать степень нагрева каждого из последовательно подключенных отопительных приборов. Индивидуально проконтролировать радиаторы можно только при двухтрубном отоплении. Когда создается однотрубная система отопления частного дома Ленинградка, нужно учитывать следующую ее особенность: после того, как посредством вентиля понижается уровень нагрева одной батареи, автоматически уменьшается температура нагрева в последующих подключенных элементах.
2. Еще одним не менее серьезным недостатком является то обстоятельство, что для обеспечения эффективной циркуляции теплоносителя в ленинградской системе требуется установка насоса. Дело в том, что для полноценного функционирования теплоснабжения дома в трубопроводе должно быть высокое давление, но, если повышать его при помощи монтажа в рабочую схему отопления Ленинградки дополнительного оборудования, тогда сокращается срок эксплуатации материалов.
   В результате повышенного износа увеличивается количество прорывов (утечка жидкого теплоносителя), а это приводит к необходимости замены труб и восполнения воды, имеющейся в отопительной системе. Таким образом, система отопления Ленинградка без насоса работает неэффективно. Одновременно монтаж циркуляционного насосного оборудования сделает конструкцию более дорогостоящей.
   При этом необходимо заметить, что в двухтрубных системах отсутствует потребность в использовании дополнительного насоса, так как теплоноситель в них циркулирует самостоятельно под действием собственного давления.
3. Но самым большим отрицательным моментом ленинградской системы является то, что в ней бак расширителя нужно помещать исключительно в чердачном помещении, чтобы обеспечить вертикальный разлив. В одноэтажных жилых домах очень часто чердак представляет собой используемое пространство, а в нем непросто отыскать место для бака.
4. При установке системы отопления Ленинградка в многоэтажных домах у нее отмечают еще один недостаток. Поскольку нагревательный элемент отопительной конструкции необходимо располагать в наиболее высоком месте, то при продвижении теплоносителя вниз с каждым радиатором вода все сильнее остывает. В результате батареи, расположенные в помещениях на первом этаже, будут не такими горячими, как на втором.
   Решить проблему, когда устанавливается система отопления ленинградка своими руками, помогут дополнительные перемычки или увеличение поверхности радиаторов путем монтажа большего количества секций на нижних этажах здания.

  Схема однотрубной системы отопления, подробно на видео:

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат.

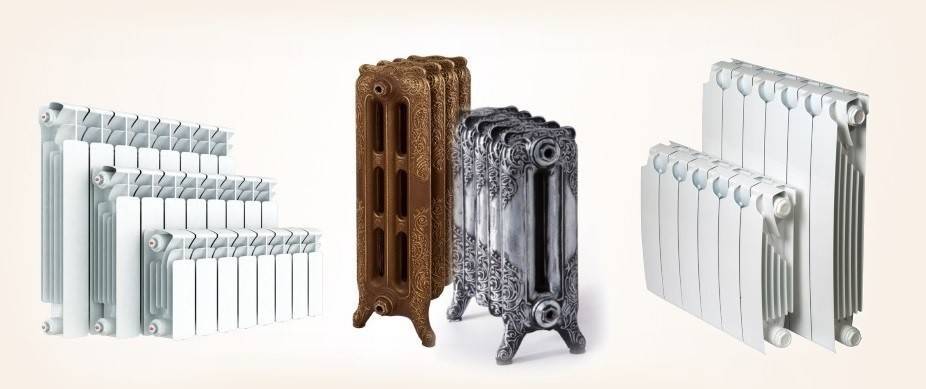

Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

 Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

    Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

• минимальный объем расходных материалов;
• простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
• доступность покупки всех комплектующих;
• простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Рекомендации по монтажу своими руками

При самостоятельном монтаже системы «Ленинградка» важно принимать во внимание следующие рекомендации от квалифицированных специалистов:

• Сборка контура должна проходить без особых сложностей, выполняется монтаж замкнутого кольца примерно на уровне пола. Конструкции необходимо придать небольшой уклон для естественной циркуляции рабочей среды без циркуляционного насоса. Однако следует помнить, что все теплообменники должны находиться на одном горизонтальном уровне.
• Каждая батарея в системе оснащается краном Маевского. Это необходимо делать в любом случае, при наличии в системе общего автоматического воздухоотводчика или расширительного бака.
• Маскировка магистральной трубы и трубы врезки в полу или в стене должна сопровождаться обязательной теплоизоляцией. Это позволит избежать лишних потерь тепловой энергии и сократить расходы на отопление всего строения.
• Следует разделять запорную и регулировочную арматуру. На байпас не рекомендуется устанавливать шаровые краны, их монтируют на входе и выходе теплообменника.

Дело в том, что такие вентили могут быть включенными или выключенными, то есть в положении открыто или закрыто. Работа в других режимах для шаровых кранов противопоказана, они довольно быстро приходят в негодность. Другими словами в качестве запорной арматуры лучше всего использовать шаровые краны.

Если необходима точная регулировка интенсивности потока рабочей среды, то рекомендуется использовать игольчатые краны. Эти детали предназначены для установки на байпасах или врезках дополнительного контура.

«Ленинградку» можно назвать самой простой системой отопления, но самостоятельный монтаж лучше всего выполнять под руководством профессионального мастера. Несмотря на подробное изложение правил выполнения монтажных работ в сети интернет или прилагаемой инструкции, тонкости и нюансы решения вопроса, как сделать отопление Ленинградка своими руками, может учесть только мастер с многолетним опытом.

Варианты разводки и принцип действия

Если система монтируется как закрытая с циркуляционным насосом, то при небольшом количестве радиаторов (не более 5) неравномерность нагрева незначительна. Однотрубная схема, если применить трубы большего диаметра, может работать как гравитационная с открытым расширительным баком.

Вертикальная однотрубная схема отопления

В многоэтажных домах применяется схема с вертикальной разводкой. Подающая труба выводится в чердачное помещение и затем утепляется. От подающей трубы опускаются вниз отводящие трубы. Батареи на этажах подключены последовательно

При монтаже важно, чтобы радиаторы располагались строго по одной вертикали

Можно ли использовать полипропиленовые трубы?

Полипропиленовые трубы наиболее часто используют в современных системах отопления. Полипропилен имеет невысокую стоимость, прост в применении. Не рекомендуется использовать полипропилен в краях, где температура может опуститься ниже 40 градусов.
    Следует учесть, что полипропилен при слишком высоких температурах расплавляется, используя данный материал, нельзя допускать нагрев теплоносителя до 90 градусов и выше. В противном случае возрастает риск возникновения аварии. Если нагрев системы допускает вышеобозначенную температуру, целесообразно использование металлических труб. Металл надежнее и прослужит дольше.

При наличии в системе отопления 4-х радиаторов, внутренний диаметр трубы должен быть 24-25 мм. Важным моментом в выборе труб является подборка сечения. Обязательное условие для удобства балансировки отопительной системы.

Ленинградка может делаться из полипропиленовых труб, но лучше все же использовать по старинке стальные.

1 Принцип работы

Классический вариант отопления — система обогревательных устройств (радиаторы, панели), которые соединяются одним трубопроводом. По всему периметру функционирует теплоноситель, обычно это вода или же антифриз. Источником тепла служит котел. Радиаторы устанавливаются вдоль всех стен дома.

Отопительная система, в зависимости от местоположения трубопровода, бывает:

• Вертикальная.
• Горизонтальная.

Нижнее расположение приборов подразумевает использование насосного оборудования, что, конечно же, влияет на расходы. Верхнее положение требует точных расчетов при проектировании и устройство для разгона. Все это увеличивает расходы материалов и время на сооружение конструкции.

Система «Ленинградка» больше подходит для небольших одно- и двухэтажных сооружений с 5−6 радиаторами. При установке 7 радиаторов необходимо тщательно провести расчеты, а монтаж 8 и выше приборов будет либо неэффективным, либо слишком дорогим, если учесть доработки.

К минусам можно отнести сложность расчетов, нужду в балансировке, которая приводит к дополнительным затратам.
