Система отопления «ленинградка»: правила проектирования и варианты реализации

Функционирование вертикальной схемы

Основным отличием вертикальной схемы отопления от горизонтальной является наличие циркуляционного насоса, создающего оптимальное давление в трубах по всей магистрали и максимально быстрое движение теплоносителя. Также данный вариант предполагает зависимость от электроэнергии, при ее отключении система работать не будет. Отсутствие насоса в вертикальной схеме скажется на снижении качества работы всей системы.

Достоинств у такой системы организации отопления достаточно. Быстрое и равномерное прогревание радиаторов по всему контуру, а так же использование трубы меньшего диаметра, что позволить сэкономить на стоимости материала.

Вертикальная схема ленинградка

Покупка насоса добавит расходов при монтаже системы, но это с лихвой окупиться при функционировании системы в целом. А также необходимо учесть ограничения в функционировании отопительной системы длиной магистрали, которая не должна быть более 30 метров. При таком варианте организации магистрали отопления страдает эстетичный вид отапливаемого помещения.

Вертикальная схема отопления подразумевает обязательную установку байпасов на каждом отопительном приборе, что будет способствовать проведению ремонтных работ отдельно взятого радиатора без отключения всей системы отопления.

Подходящие трубы

К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:

• Способ монтажа
• Показатель максимального давления
• Наличие или отсутствие насос в системе
• Количество труб в конструкции системы

Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.

Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.

Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.

Читайте так же:

Плюсы и минусы системы отопления Ленинградка

Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.

Преимуществом Ленинградки является простота монтажа

Обзор системы разумно начать с рассмотрения плюсов:

1. Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
2. Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
3. Ленинградка подходит для одноэтажных и многоэтажных зданий.
4. Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
5. Для функционирования отопления не нужны дорогостоящие распределительные узлы.
6. Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
7. Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
8. Если говорить о минусах, то их тоже много, и они существенные:
9. Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
10. Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
11. Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.

Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.

Преимущества и недостатки

Система лучше всего подходит для небольших одноэтажных домов

У системы отопления «Ленинградка» есть свои положительные и отрицательные стороны. К плюсам можно отнести:

Простота подключения и монтажа. Существенно уменьшен объем монтажных работ. Монтаж можно произвести без помощи специалистов.

Высокая эффективность.

Рентабельность. Расход трубы на 30% ниже, чем у других систем отопления. К тому же нет необходимости покупать дорогое оборудование.

Введение регулирующих элементов (байпас, шаровые краны) позволило усовершенствовать схему и регулировать температурный режим в различных средах.

Добавление новых элементов облегчает ремонт и замену без отключения всей системы отопления в доме.

Универсальность. Систему можно использовать в одно- и двухэтажных домах. Разница в выкройках будет небольшая.

Надежность. Система отопления будет работать без проблем.

При расположении внизу одноэтажного дома есть возможность скрыть трубы в толщине пола

В этом случае важно соблюдать меры по теплоизоляции и герметизации стыков. «Ленинградка» хорошо зарекомендовала себя в одноэтажных домах небольшой площади

«Ленинградка» хорошо зарекомендовала себя в одноэтажных домах небольшой площади.

К основным недостаткам можно отнести сложность расчетов. Количество секций, диаметры труб зависят от многих параметров, в том числе от индивидуальных особенностей дома, поэтому могут возникнуть проблемы с правильным определением параметров. Также возникают трудности при балансировке системы. Для его завершения может потребоваться дополнительное оборудование и ремонтные работы. Систему нельзя устанавливать в больших многоквартирных домах из-за ее неэффективности.

Монтаж ленинградки своими руками

Осуществляя монтаж данной системы отопления своими руками, стоит учитывать то, что магистраль должна прокладываться только в рамках периметра строения и возвращаться к котлу. Вблизи котла врезается добавочная вертикальная труба, которая приваривается к трубопроводу. Сверху вертикальной трубы размещается расширительный бак, обеспечивающий необходимое давление воды.

Отопительные приборы врезаются в трубопровод либо посредством нижнего прохода к патрубкам агрегата, либо посредством полного прохода по диагонали.

Однотрубная система обогрева базируется на различной плотности жидкости, то есть горячая вода, попавшая в радиатор, занимает самую верхнюю точку и вытесняет холодную.

Среди владельцев ленинградки мало людей, кто бы выступил против этой системы отопления, отзывы владельцев в основном положительные. Разумеется, для установки системы своими руками требуются определенные навыки владения сварочным аппаратом. Тем не менее ленинградка является простейшей в плане реализации. Помимо этого, большинство поддерживают ее из-за простоты обслуживания, а также по причине предрасположенности к модернизации, осуществляемой своими руками в процессе монтажа.

Выбор типа

Вертикальное подключение

Для начала необходимо определиться с типом «ленинградки». Различия сводятся исключительно к типу подключения батарей.

• с нижним подключением;
• с вертикальным подключением;

• с верхним подключением;
• с диагональным подключением.

Нижнее нормально прогревает только половину батареи. Кроме того, при их использовании возможны трудности с циркуляцией теплоносителя. Решаются они подключением электронасоса, который будет прокачивать воду по системе. Но это сводит преимущества «ленинградки» на нет. Ведь насос увеличивает расходы электроэнергии. Да и сам прибор придется покупать.

Верхнее подключение может работать и без насоса. Но при монтаже необходимо правильно определить геометрию труб. Если неверно собрать разгонный участок, с циркуляцией воды тоже будут проблемы. Правильный монтаж требует чуть больше расходников. Это тоже нивелирует преимущества системы перед традиционными вариантами.

Система отопления ленинградка: как она выглядит со стороны

Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.

Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.

Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.

С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею

Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка

Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла

Последним достается его очень мало

Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла. Последним достается его очень мало.

С принудительной или естественной циркуляцией. Попросту говоря, с насосом или без него. Что дает насос? Ускоренное перемещение теплоносителя. Как результат, быстрый возврат в его в котел на очередной цикл подогрева и возврат назад в систему. Таким образом в некоторой степени решается вопрос нехватки тепла батареям, стоящим последними в цепи. Как результат, контур может быть немного увеличен – например, в нем может быть использовано не десять радиаторов, а тринадцать.

Как видите, отопление ленинградка с насосом и без него не сильно отличается друг от друга, что и обуславливает их область применения – небольшие дома и квартиры. Изначально такая система была применена в квартирах – в дом теплоноситель подавался по двум трубам, и уже от них по квартирам тепло распределялось по одной закольцованной трубе.

Диаметр труб

Общий контур, замкнутый на котле, выполняется из трубы большего диаметра – один дюйм или больше. Отводы для подключения радиаторов – ¾ дюйма. Распределение тепла происходит за счет разницы давления в общей трубе и радиаторе, а также конвекции, ведь в радиаторе теплоноситель остывает гораздо быстрее.

Поток воды разделяется надвое между байпасом и радиатором. От того, какое оказывает сопротивление радиатор и байпас, зависят пропорции, в которых горячий теплоноситель попадет в теплообменник или обогнет его по перемычке. Поставленная задача решается как раз подбором диаметра труб. Если основная магистраль выполняется большим диаметром и, соответственно, пропускной способностью, то байпас укладывается тем же меньшим диаметром, что и патрубки к радиатору.

Простой и дешевый вариант, хоть и требует чуть большего времени на монтаж и количество переходников, зато существенно сравнивает температуру по всей протяженности контура.

В случае если по каким-то причинам нельзя проложить трубу единым контуром по всему зданию формируются дополнительные контуры меньшей протяженности. Между контурами также необходимо уравновесить распределение теплоносителя, иначе возможен вариант, когда вся горячая вода попросту будет обходить больший по протяженности контур, ведь у него сопротивление выше.

Решить эту проблему подбором диаметра труб уже не получится. Необходимо использовать игольчатый вентиль, устанавливаемый на обратке меньшего контура.

«Ленинградка» — знакомство

Однотрубные отопительные системы бывают разной конфигурации, «ленинградка» — это одна из разновидностей таких систем. Для начала отметим, что в любой однотрубной схеме отопительные приборы присоединяются к единственному разводящему коллектору обеими подводками. То есть, магистраль служит одновременно подающим и обратным трубопроводом.

Теплоноситель движется по замкнутому в кольцо коллектору, по дороге снабжая теплом радиаторы и одновременно отбирая из них остывшую воду. Отличие «ленинградки» от других разновидностей состоит в том, что это горизонтальная система с нижней разводкой и разносторонним подключением отопительных приборов. Ниже показана схема ленинградской системы отопления в традиционном исполнении:

Как видите, часть теплоносителя после прохождения через первый радиатор остывает и смешивается с идущей по коллектору горячей водой, снижая ее температуру. Вследствие чего во вторую батарею поступит меньше тепла, и чтобы получить расчетную теплоотдачу, ее размер надо увеличить. С тем чтобы распределять тепло по радиаторам как можно равномернее, подающая магистраль должна иметь диаметр как минимум в 2 раза больше, чем у подводок. Например, батарея подключается трубами DN10, а магистраль – DN20 (обозначение DN – это диаметр внутреннего прохода трубы).

Недостатки ленинградской системы

Весомым недостатком однотрубной системы является то, что при необходимости вы не сможете контролировать уровень нагрева отдельно каждого из последовательно подключенных радиаторов. Индивидуальный контроль доступен только в двухтрубной системе отопления. А в ленинградской системе отопления, убавив посредством вентиля уровень нагрева батареи, вы автоматически сбавляете его и в последующих подключенных радиаторах.

Для полноценной работы системы отопления в трубах должно постоянно быть высокое давление. А если повышать его посредством ввода в систему дополнительного оборудования, это чревато уменьшением времени эксплуатации материалов. То есть – увеличивается количество просачивания воды (прорывы), что, в свою очередь, требует замены трубы  восполнения количества воды в отопительной системе.

Установка циркуляционного насоса делает систему отопления дороже

При этом следует отметить, что в двухтрубной системе потребность в дополнительном насосе отсутствует, поскольку вода циркулирует самостоятельно – ей достаточно собственного давления.

А в одноэтажных жилых домах порой и чердак – весьма необходимое функциональное пространство, в котором довольно сложно выделить для бака место.

«Ленинградка» в одноэтажном доме

Установка такой системы, как ленинградская система отопления, в многоэтажных домах выдает еще один ее недостаток. Нагревательный элемент располагается в верхней точке системы – а это значит, что с каждым радиатором при спуске вниз теплоноситель постепенно охладевает. То есть, радиаторы на первом этаже дома будут менее горячими, чем на последнем. Решение проблемы – использование дополнительных перемычек, а, кроме того, – увеличение количества секций батареи на нижних этажах.

5 Подготовительные работы

Размещение магистрали в строительной конструкции подразумевает применение штроб (канавы) в местах, где будут располагаться трубы. Когда в стенах монтируют штробы, то в конструкции жилища образуются микротрещины и щели. Сквозные отверстия появляются по всему периметру как изнутри, так и снаружи, что приводит к попаданию извне холодного воздуха. В итоге, на магистрали начинает образовываться конденсат. Все это приводит к потерям тепла, а значит его нужно будет компенсировать

Именно поэтому важно провести теплоизоляционные процедуры

Диаметр труб подбирается исходя из количества будущих батарей. Если в системе будет 4−5 приборов, то подойдет диаметр 2,5 см и 2 см байпас. Для 6−8 часто используют трубы 3,2 см и байпас на 2,5 см. Если же схема самотечная, то диаметр подбирается от 40 мм. Правило очень простое — чем больше батарей, тем больше диаметр.

Также важно посчитать необходимое количество секций в батареях. Вода, попадая в первое устройство, имеет наибольший КПД

Теплоноситель в ней охлаждается примерно на 20 градусов. В конце вода с температурой 48 градусов соединяется с веществом с температурой около 70 градусов. Получается, что во вторую батарею вода попадает с небольшой температурой, далее она лишь снижается. Чтобы избежать таких проблем, необходимо увеличивать количество секций.

Байпас монтируют в уже существующую сеть, изготавливается он вместе с отводами. Промежуток между отводами необходимо рассчитывать с погрешностью 2 мм. Это делается для того, чтобы во время приваривания угловых клапанов с американкой хватило место радиатору. Допустимый зазор при монтаже американки обычно бывает размером 1−2 мм. Если люфт будет слишком большим, она потечет. Отводы и тройники сваривают вместе, оставляя одно отверстие для байпаса.

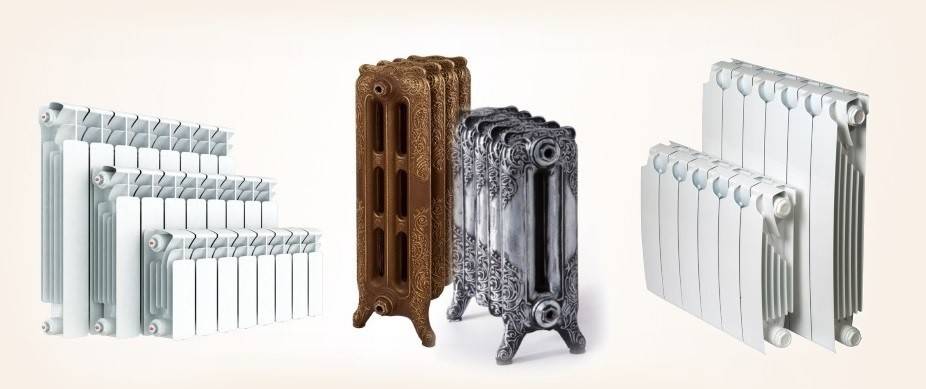

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

 Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

    Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Подключение нагревательных приборов

Радиаторы, которые используются для обогрева помещений частного дома, могут врезаться в трубу двумя способами.

• Если входящая и выходящая труба находятся на одном уровне, такая схема называется односторонней или седельной. Она более проста и удобна, в особенности, если применяется водяное отопление с горизонтальной скрытой разводкой;
• Диагональное подключение предполагает разнесение входа и выхода теплоносителя по высоте (см. фото). Такой вариант обеспечивает до 15% экономии тепла и рекомендуется для обеспечения более равномерного прогрева батарей с большим количеством секций.

Для того чтобы не нарушать работу водяного отопления дома, все радиаторы должны быть оборудованы байпасом, который обеспечит подачу теплоносителя в обход батареи при ее отключении. Врезка в байпас специального игольчатого клапана, который позволяет частично перекрывать сечение трубы, даст возможность регулировать степень нагрева каждой батареи отдельно и существенно увеличит эффективность работы всей системы в целом (подробнее смотрите наш видео ниже).

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

• легко рассчитывать тепловую мощность радиаторов;
• возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
• возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
• допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
• допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

• принудительная циркуляция (наличие циркуляционного насоса);
• установка закрытого расширительного бачка;
• стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

https://youtube.com/watch?v=XPku9lhd7Vk

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!
