Что такое байпас и в каких случаях он необходим

Для чего нужен байпас

Байпас используется в качестве резервного пути, который требуется для надежного функционирования инженерных систем при возникновении аварийной ситуации или для проведения ремонтных работ.

Он применяется:

  • при строительстве нефте- и газопроводов;
  • в системах, перекачивающих различные жидкости — в том числе, молоко и бензин;
  • в конструкциях центрального электроснабжения;
  • в водоснабжении и водоотведении;
  • в системах отопления и др.

Байпас представляет собой параллельную ветку трубопровода, монтирующуюся в ключевых местах контура. Этот отрезок трубы резервного назначения, имеющий запорно-регулирующую арматуру, предназначен для отвода транспортируемой среды из основного трубопровода и подачи ее в него же (СНиП I-2). Основное предназначение конструкции — создание параллельного потока рабочей жидкости в обход какого-либо участка коммуникаций.

Резервный трубопровод

В системах водоснабжения, как и в других конструкциях, при возникновении нештатных ситуаций возникает потребность направить перемещающуюся под давление воду по резервному пути, перекрыв аварийную трассу.

Одной из задач байпаса в системах подачи воды, является возможность использования резервного трубопровода для снятия индивидуального счетчика учета расхода воды, который нуждается в поверке или ремонте. При этом нет необходимости в отключении воды

Особенно это важно в котельных или медицинских учреждениях, где необходимо постоянное водоснабжение

  • Устанавливается байпас и на системах фильтрации, что позволяет провести плановое или аварийное обслуживание оборудования без отключения водоснабжения строения. Обводная линия может устанавливаться как на всю систему фильтров, так и на конкретный модуль.
  • Не обойтись без байпаса и в системах с установленными насосами для подачи воды, охлаждающей реакторы или доменные печи, когда нельзя отключать насосы для проведения ремонтных мероприятий. Аварийный участок перекрывают, включив насос на параллельной ветке, что обеспечивает непрерывность производственного процесса.
  • В системах водяного отопления, оснащенных циркулярными насосами, не редки сбои из-за отключения электричества. С помощью байпаса можно организовать естественную циркуляцию воды, перекрыв ее доступ к насосу и пустив по центральной отопительной трубе.

Байпас с циркуляционным насосом

  • При помощи обводной трубы можно при необходимости регулировать объем горячей воды, выступающей в роли теплоносителя, тем самым устанавливая необходимую температуру в помещении и уменьшая расходы на отопление.
  • Также байпас позволяет заменить радиатор в случае его поломки, не отключая отопления в доме. Такую же роль выполняет и перемычка, установленная перед полотенцесушителем — обеспечивает направление потока горячей воды в его обход для проведения ремонта или возможности поддержания нужной температуры теплоносителя в приборе.

Перемычка, установленная перед полотенцесушителем

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

  • возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
  • такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
  • можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

  • подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
  • монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
  • необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
  • вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
  • при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
  • при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Байпас в стабилизаторе напряжения

Слово «байпас» пришло к нам из английского языка. «Bypass» переводится как «обход». Слово это означает ни что иное как механизм обходного пути – неотъемлемую часть почти каждого источника бесперебойного питания, как высокой, так и средней мощности.

По сути, байпас выступает в качестве управляемого переключателя в стабилизаторе напряжения Лидер. Его обязанностью является быстрое и безопасное переключение энергоснабжения в обход стабилизатора или же проведение электричества через него. Эта операция может проходить в двух вариантах.

Первый – ручной, когда управление производится пользователем через ручки, тумблеры и т.п. Такое переключение происходит, когда оборудование неисправно, а так же во время проводения сервисных или диагностических работ. Второй вариант – электронный, он же – статический. В этом случае переключение активируется, когда происходит перегрузка устройства или неполадки в его узлах. Происходит это при помощи электронных ключей, которые могут быть ламповыми, транзисторными и прочими. Такие ключи могут управляться автоматически при помощи программы или же механически посредством переключения человеком. Байпас здесь может быть внутренним или внешним. Первый из них всегда встроен в оборудование изначально

Важно знать, что мощность нагрузки, проходящей через байпас, должна быть не выше 12 кВА

Ручной однофазный байпас используют, когда:

  1. Мощность применяемой нагрузки превышает мощность стабилизатора (как в случае работы с трансформаторными сварочными аппаратами).
  2. Идут работы, вследствие которых возникает большое скопление строительной пыли (например, штукатурка, отделка). Эта пыль грозит выведением аппарата из строя, если осядет на его внутренних частях. В этом случае в гарантийном ремонте оборудования вам однозначно будет отказано.
  3. Стабилизатору не достаточно напряжения. Низкий уровень энергии в питающей сети заставляет его включиться, а это приводит к лишению тока всего помещения. В такой ситуации через байпас напряжение проводится напрямую, пока не будет нормализирован его уровень в сети.
  4. Есть необходимость проведения профилактических работ со стационаром.
  5. Жильцы на долгое время уезжают из дома, в котором находятся подключенные электроприборы. Байпас необходимо переключить в обход стабилизатора, и тогда техника продолжит беспрепятственно и безопасно работать.
  6. Есть желание или необходимость сократить износ стабилизатора. Это разумно, так как при долговременных стабильных показателях напряжения электросети, удовлетворяющих требования ГОСТа, применение этого устройства не имеет смысла. Список не полный, но основные причины использования байпаса мы осветили.
Подключение байпаса

В целом процесс подключения ручного однофазного байпаса к любому стабилизатору напряжения довольно прост. Если вы владеете базовыми навыками электромонтажника или строителя, то вам он может показаться понятным и посильным. Тем не менее устанавливать байпас самостоятельно не рекомендуется, ведь только профессионал гарантирует безопасность в процессе операции и бесперебойную работу всех электроприборов

Прибегнуть к помощи специалистов очень важно еще и потому, что в случае выведения стабилизатора из строя посредством неквалифицированного подключения обходного пути, владелец поврежденного оборудования не получит ремонт по гарантии. А это, в свою очередь, чревато значительным материальным ущербом. Установка байпаса квалифицированными специалистами гарантирует эффективную работу вашего электрооборудования, а также сэкономит силы, деньги и время

Установка байпаса квалифицированными специалистами гарантирует эффективную работу вашего электрооборудования, а также сэкономит силы, деньги и время.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

  1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
  2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
  3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

  1. Работающий насос ускоряет течение воды в контуре.
  2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
  3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
  4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

  • ввариваемые магистраль патрубки с резьбой;
  • монтируемые с двух сторон шаровые краны;
  • уголки;
  • устанавливаемый перед насосом фильтр предварительной очистки;
  • пара американок, для демонтажа насоса на техобслуживание и ремонт.
  • Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

  1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
  2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

  1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
  2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
  3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Для чего нужен байпас

Байпас используется в качестве резервного пути, который требуется для надежного функционирования инженерных систем при возникновении аварийной ситуации или для проведения ремонтных работ.

Он применяется:

  • при строительстве нефте- и газопроводов;
  • в системах, перекачивающих различные жидкости — в том числе, молоко и бензин;
  • в конструкциях центрального электроснабжения;
  • в водоснабжении и водоотведении;
  • в системах отопления и др.

Байпас представляет собой параллельную ветку трубопровода, монтирующуюся в ключевых местах контура. Этот отрезок трубы резервного назначения, имеющий запорно-регулирующую арматуру, предназначен для отвода транспортируемой среды из основного трубопровода и подачи ее в него же (СНиП I-2). Основное предназначение конструкции — создание параллельного потока рабочей жидкости в обход какого-либо участка коммуникаций.

Резервный трубопровод

В системах водоснабжения, как и в других конструкциях, при возникновении нештатных ситуаций возникает потребность направить перемещающуюся под давление воду по резервному пути, перекрыв аварийную трассу.

Одной из задач байпаса в системах подачи воды, является возможность использования резервного трубопровода для снятия индивидуального счетчика учета расхода воды, который нуждается в поверке или ремонте. При этом нет необходимости в отключении воды

Особенно это важно в котельных или медицинских учреждениях, где необходимо постоянное водоснабжение

  • Устанавливается байпас и на системах фильтрации, что позволяет провести плановое или аварийное обслуживание оборудования без отключения водоснабжения строения. Обводная линия может устанавливаться как на всю систему фильтров, так и на конкретный модуль.
  • Не обойтись без байпаса и в системах с установленными насосами для подачи воды, охлаждающей реакторы или доменные печи, когда нельзя отключать насосы для проведения ремонтных мероприятий. Аварийный участок перекрывают, включив насос на параллельной ветке, что обеспечивает непрерывность производственного процесса.
  • В системах водяного отопления, оснащенных циркулярными насосами, не редки сбои из-за отключения электричества. С помощью байпаса можно организовать естественную циркуляцию воды, перекрыв ее доступ к насосу и пустив по центральной отопительной трубе.

Байпас с циркуляционным насосом

  • При помощи обводной трубы можно при необходимости регулировать объем горячей воды, выступающей в роли теплоносителя, тем самым устанавливая необходимую температуру в помещении и уменьшая расходы на отопление.
  • Также байпас позволяет заменить радиатор в случае его поломки, не отключая отопления в доме. Такую же роль выполняет и перемычка, установленная перед полотенцесушителем — обеспечивает направление потока горячей воды в его обход для проведения ремонта или возможности поддержания нужной температуры теплоносителя в приборе.

Перемычка, установленная перед полотенцесушителем

Что такое байпас?

Осуществляем обслуживание систем водоснабжения: замена насоса, замена ремонт гидроаккумулятора, натройку автоматики управления насосом.

Котельная: > http://resant.ru/kotelnaya-doma.html

Для частного дома и промышленного предприятия. Проведем установку котла, рапределительных модулей контуров отопления, установим элементы автоматизации для контроля температурой.

Все работы выполняем под ключ. +7(495)744-67-74 ООО ДИЗАЙН ПРЕСТИЖ

Предлагаем посетить наши проекты: http://rapidly.ru/

отопление > http://heating.rapidly.ru/
водоснабжение > http://water.rapidly.ru/
канализация > http://water.rapidly.ru/
котельная > http://boiler-plant.rapidly.ru/
ремонт ванной комнаты > http://bathroom-repair.rapidly.ru/
ремонт квартир > http://repair-apartments.rapidly.ru/
замена батарей > http://battery-replacement.rapidly.ru/

В разделе Акции и скидки на нашем сайте http://resant.ru/ на странице http://resant.ru/aktsiya-skidki-otoplenie-vodosnabzhenie.html можно всегда найти выгодное предложение по отоплению и водоснабжению.

Для чего он нужен

Если вопрос, что такое байпас в стабилизаторе напряжения ясен, то в отдельных случаях может возникнуть другой: какова его функция? При необходимости подключения энергопотребителей устройство позволяет пользователю не искать клеммы и дополнительный кабель. Достаточно включения устройства и подача электрического тока начнёт протекать мимо прибора, по обходной цепи.

Полная разводка сети с байпасомИсточник enstab.ru

Варианты, когда использование байпаса/транзита в стабилизаторе напряжения выступает прямой необходимостью, могут быть следующими:

  • При одновременном подключении энергопотребителей суммарной мощности, превосходящей значение выходных показателей стабилизатора. «Транзит» значительно снижает вероятность перегрузки и аварийного отключения.
  • При слабом напряжении питающей, которое оказывается ниже показателей рабочего диапазона стабилизатора, что способно привести к незапланированному отключению. Случаются ситуации, когда пониженное значение выгоднее аварийного отключения, исходя из этого, наличие электронной или ручной функции байпаса окажется к месту.
  • В определённое время (например, ночью), когда напряжение находится в нужном значении. В это время работа стабилизатора не требуется и питание может подаваться напрямую.
  • При нестабильном энергоснабжении. Например, подключении чувствительных приборов через старенький бензиновый генератор.
  • При необходимости отключения стабилизатора по ряду объективных причин (например, для проведения профилактических работ).
  • В случае, если вы надолго уезжаете из дома и оставляете включенными лишь минимальное количество электроприборов (холодильник, котёл, несколько точек освещения). Они подключаются ручным байпасом, а стабилизатор обесточивается.
  • При возникновении экстренных либо иных, внештатных ситуаций, когда также возникает необходимость быстро обесточить стабилизатор напряжения, но не отключать от электроснабжения весь коттедж или квартиру.

Встроенный режим байпаса на стабилизаторе «Ресанта»Источник domikelectrica.ru

Конструкция байпаса

Устройство байпаса несложное. Конструктивно устройство байпаса состоит из следующих элементов: • циркуляционного насоса • фильтра грубой очистки • запорной арматуры.

Байпас в отопительной системе может работать постоянно или во время запуска работы радиаторов. В качестве запорной арматуры в системе могут быть использованы элементы: • шаровой вентиль • обратный клапан. Поэтому считается необходимым наличие обратного клапана в системе отопления. В отопительной системе обратный клапан может быть установлен вместо крана.

При этом во время включения циркуляционного насоса обратный клапан находится в режиме закрытого состояния. При отключении электроэнергии клапан открывается автоматически, позволяя системе перейти в режим естественной циркуляции. Поэтому вопрос выбора запорной арматуры в конструкции байпаса является основополагающим. В случае отсутствия вентиля включение циркуляционного насоса происходит по малому отопительному контуру, который образован магистралью и байпасом.

В конструкции обратного клапана должна быть предусмотрена подпружиненная пластина и шар, перекрывающий просвет. Преимущества наличия обратного клапана в системе заключаются в его функционировании без присутствия или участия человека. Включение циркуляционного насоса под давлением смеси теплоносителя «закрывает» клапан. Но по надежности функционирования клапан уступает вентилю, потому что наличие в смеси теплоносителя абразивных примесей имеет место.

По мнению специалистов, занимающихся установкой запорной арматуры, оптимальным вариантом является приобретение вентиля от лучших производителей, потому что потекший шаровой кран ремонту не подлежит.

Байпас на радиаторе отопления

Назначением байпасной линии является ремонт/замена приборов отопления без прекращения циркуляции теплоносителя, а также регулирование температуры в помещении путем установки на радиатор терморегулирующей арматуры. При перекрытии запорной арматуры на входе и выходе отопительного прибора, теплоноситель будет продолжать движение через байпасную линию.

Байпасная линия что это такое?

Как правило, диаметр байпаса на размер меньше основного трубопровода. Это делается для того, чтобы большая часть теплоносителя проходила через радиатор, а не через байпас. В противном случае, если сделать байпас радиатора такого же размера, что и основной трубопровод, теплоноситель, двигаясь по пути наименьшего сопротивления будет проходить через байпас, оставляя радиатор недостаточно нагретым.

Помимо этого, байпасная линия не должна устанавливаться слишком далеко от радиатора, т.к. это может привести к тому, что основная часть теплоносителя будет проходить через байпас, практически не заходя в сам прибор отопления.

Байпас на радиаторе отопления устанавливается только в однотрубных системах отопления. В двухтрубных системах он просто не нужен, т.к. теплоноситель, проходя через каждый радиатор сразу поступает в обратную магистраль, а не в подающую, как в однотрубных системах.

Подключение радиаторов с байпасом в однотрубной системе отопления.

Существует несколько вариантов подключения радиатора с байпасом:

  1. Диагональное подключение. Теплоноситель заходит через верхний вход, диагонально пересекает радиатор и выходит через нижний выход. При этом байпасная линия расположена снизу;
  2. Боковое подключение. Байпасная труба находиться сбоку. Следует помнить, что если устанавливается многосекционный радиатор (более 7 секций), то при боковом подключении последние секции могут прогреваться слабо. Для решения этой проблемы необходимо использовать диагональное подключение, либо установить удлинитель потока;
  3. Нижнее подключение. Байпасная труба также расположена снизу.

Важно! В многоквартирных домах запрещается устанавливать запорную арматуру на байпас радиатора, особенно, если на радиаторе установлен ручной регулирующий клапан, проходной канал которого сильно заужен. В этом случае, перекрытие шарового крана на байпасной линии приведет к снижению теплоотдачи расположенных ниже по стояку радиаторов, т.к

теплоносителю потребуется пройти через клапан, сечение которого рассчитано только на один радиатор.

Однако, даже если на радиаторе стоят шаровые краны с широким сечением проходного канала, все равно не разрешается установка запорной арматуры на байпас, т.к. существует вероятность случайного перекрытия циркуляции теплоносителя по стояку. К примеру может произойти следующая ситуация: в комнате прохладно, мы перекрываем кран на байпасе, в результате чего весь теплоноситель проходит по радиатору; далее в комнате становится слишком жарко, мы перекрывает кран на радиаторе, забыв при этом открыть кран на байпасе, в следствии чего, циркуляция теплоносителя в доме полностью прекращается.

В случае, если есть основания полагать, что система отопления многоквартирного дома работает не идеально, то рекомендуется поменять радиаторы на более мощные, с большим количеством секций. Помимо этого, вместо ручного регулирующего клапана, проходной канал которого заужен, рекомендуется установить на радиатор шаровые краны, которые пропускает гораздо больше теплоносителя, в результате радиатор будет лучше прогреваться.

Разновидности изделий

Все байпасы, используемые в теплосети, разделяют на три разновидности с учетом варианта запорной арматуры и назначения самого прибора. В целом они работают по одному принципу, но у каждой разновидности есть свои характерные особенности.

Автоматический

Автоматический байпас устанавливают в систему с чистым теплоносителем без примесей

Вариант автоматического типа способен функционировать автономно, его не понадобится регулировать дополнительно. Он выглядит не как байпасная стандартная труба, а представляет собой резиновый клапан, применяемый совместно с насосом циркуляции. После включения давление клапана прокладывает путь теплому носителю, в выключенном режиме автоматически закрывает.

Ручной

Такой вариант работает по механическому принципу путем ручного открытия и закрытия крана, который должен находиться в центральной части перемычки. Байпас этого типа, применяемый в конструкциях для обогрева помещений, обычно дополнен трехходовым либо шаровым краном, оба типа отличаются только строением и функционируют абсолютно одинаково.

Нерегулируемый

Байпас нерегулируемый на обвязке радиатора — краны отсутствуют

Байпас нерегулируемого типа на радиаторе отопления является простой трубой без вспомогательного оборудования, которая все время открыта. Жидкость внутри нее способна двигаться произвольно, что не дает возможности менять скорость и интенсивность движения носителя. Монтаж таких устройств уместен лишь для подключения агрегатов, которые способны качественно обогреть помещение.

У каких стабилизаторов есть байпас?

Как уже было отмечено выше, у большинства китайских стабилизаторов функция байпас есть.
Например, это популярные модели
Suntek 12500ВА НН или
RUCELF SRW-10000-D.
С отечественными производителями сложнее в этом плане.
Многие не считают необходимым включать данную опцию в базовую комплектацию стабилизатора.
Среди известных производителей, кто придерживается иной точки зрения и не экономят на байпасе, выделим марки
Энерготех и
Вольт Инжиниринг (кроме серии Гибрид 7).
Кстати, стоимость данных стабилизаторов не выше их аналогов без байпаса и мы рекомендуем их тем, кто ищет надежный симисторный стабилизатор для дома.

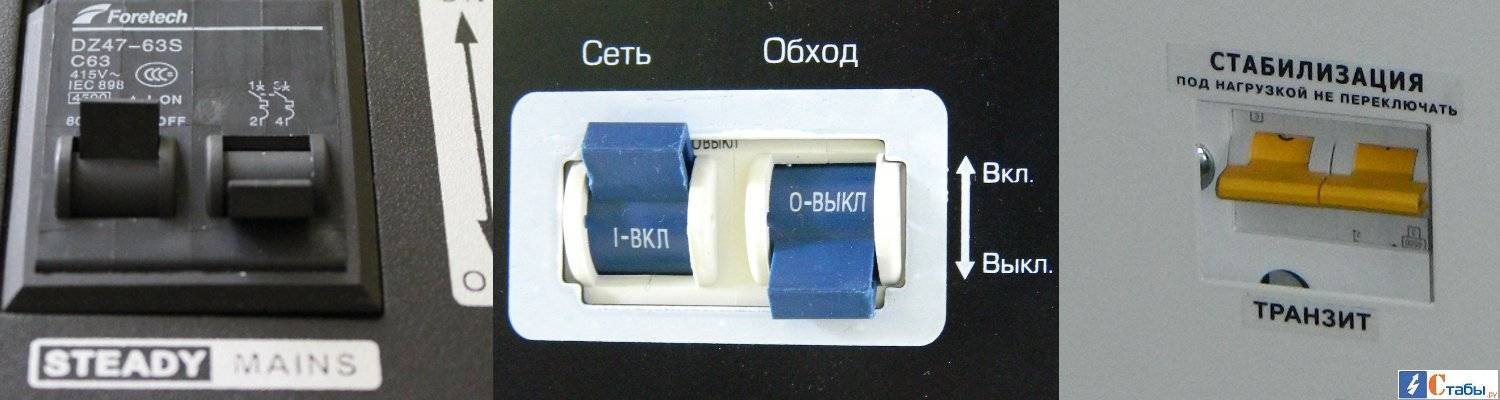

Режим “байпас” может называться по-разному

Что такое байпас?

Многие люди считают, что байпас представляет собой сложную деталь, установить которую сможет только опытный специалист. Причиной этого является сложное название элемента. Но, это далеко не так. Наверное, многие видели его в системе. Конечно не все понимают, что же собой представляет байпас.

В сантехнике байпас – это своеобразная труба-перемычка. Она врезается в обход отопительного прибора. С его помощью существует возможность альтернативно направить поток теплоносителя. В зависимости от конструкции перемычка бывает двух типов:

  1. Неуправляемая или открытая. Перемычка постоянно открыта или имеет клапанные устройства. В последнем случае при необходимости осуществляется автоматическое переправление потока воды.
  2. Управляемые. На перемычке устанавливаются краны или вентили. В случае необходимости это дает возможность вручную перекрыть или открыть путь для потока.

Байпас устанавливается в различных участках системы. Зачастую ним выполняют обвязку отопительных радиаторов. В загородных домах, где монтируется автономная система, перемычку включают в узел циркуляционного насоса. В коммуникации коллекторного типа трубка входит в состав смесительного узла. Также такую деталь применяют для обвязки котлов на твердом топливе.

Перемычка выполняет определенные функции

Теперь понятно, для чего нужны байпасы. Однотрубный обогрев просто немыслим без этого элемента. Сделать их очень просто. Особенно, когда нужно делать байпас на радиаторе отопления.

Часто элемент сочетается с радиаторами

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
