Какая система отопления лучше для одноэтажного дома: внимание на тип топлива и теплоноситель

Электрические котлы

Устройство электрического котла является достаточно простым видом отопления, его основные узлы – это блок управления и теплообменник. К основным достоинствам можно отнести простоту монтажа и эксплуатации, экологическую чистоту и компактность.

Данный тип котлов может устанавливаться в любом жилом помещении, нет ограничений по наличию котельной. Правда, есть и свои недостатки – при отоплении значительных по площади помещений (больше 60-80 кв.м) потребуется переустройство существующей электропроводки. Для того, чтобы проводка выдерживала повышенные нагрузки следует использовать провод большего сечения.

Еще одним недостатком можно считать дороговизну эксплуатации. Если в местности случаются перебои с подачей электроэнергии, то лучше отказаться от установки электрического котла, так как в сильные морозы это может послужить причиной разморозки системы. Данный вид отопления является идеальным вариантом для загородного дома, если в нем не планируется постоянное проживание в той местности, где отсутствует газоснабжение.

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться. Они определяются исходя из потерь в самую холодную неделю

Они определяются исходя из потерь в самую холодную неделю

В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

  • для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
  • многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

  • с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
  • на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
  • в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

  • сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
  • длина трубопровода и плотность теплоносителя;
  • количество, площадь и вид окон и дверей;
  • материал, из которого сделаны стены, их утепление;
  • толщина стен и утепления;
  • наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
  • тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Самотечный вариант

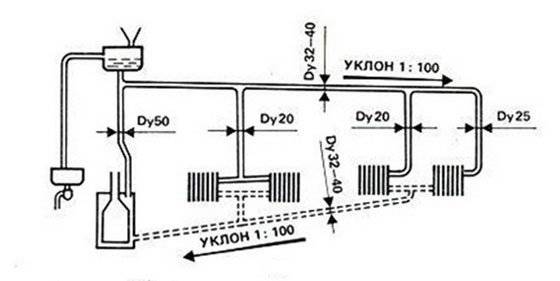

Контур гравитационного отопления. Нажмите на фото для увеличения.

он самый простой и примитивный. В результате такая система стоит недорого и не слишком сложна в реализации, поскольку реализуется в соответствии с расположением корпуса. Но в этом и кроются его недостатки: это большая металлическая труба, подключенная к котлу и проходящая по всему дому (это обязательное условие), по которой течет теплоноситель.

Недостатком такой схемы является необходимость использования массивных труб с большим сечением в диаметре, поскольку установка более тонких или добавление батарей в систему приводит к снижению эффективности нагрева из-за уменьшения расхода воды. Для повышения эффективности этой системы отопления в доме устанавливают не одну, а две трубы, что доставляет еще большие неудобства жильцам.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Как работает система отопления Ленинградка

Система образует кольцо из одной трубы и цепочки радиаторов. Нагретая вода поочередно поступает в каждую батарею, отдает тепло и возвращается по трубопроводу обратно для подогрева. Для компенсации и выравнивания давления схема однотрубной системы отопления Ленинградка предполагает наличие демпфера. В верхней точке располагают расширительный бак.

Чтобы замкнутый контур функционировал в многоэтажном доме, радиаторы на каждом этаже устанавливают на одном уровне. Так как теплоноситель движется поочередно по всем батареям, крайние приборы на кольце всегда холоднее. Для выравнивания температуры в дальних точках у приборов увеличивают количество секций.

В закрытой однотрубной системе роль расширительной емкости исполняет гидроаккумулятор

Трубы для Ленинградки укладывают двумя способами:

  1. Поверх напольного покрытия. Способ отличается простотой монтажа, лучшим доступом для проведения ремонта. Идущие по полу трубы портят внешний вид комнаты, но они дополнительно отдают тепло в помещение.
  2. Под напольным покрытием. Такой трубопровод считается скрытым. Трубы прокладывают под полом, изолируют для снижения теплопотерь. Смотрится такая конструкция эстетично, но монтировать ее сложнее. Вдобавок для ремонта трубопровода придется срывать пол.

При любом способе укладки трубопроводу придают уклон. Это является основным требованием, чтобы отопление надежно работало.

Важно! Если отопление оснащено циркуляционным насосом, выдерживать уклон трубопровода все равно нужно. В случае его остановки Ленинградка продолжит функционировать в самотечном режиме

Схема вертикального типа позволяет подключать «Теплый пол»

Ленинградка бывает вертикального и горизонтального типа. Первый вариант больше приемлем для двухэтажных и многоэтажных домов. В вертикальной схеме можно подключать «теплый пол», полотенцесушители. Горизонтальная разводка этого преимущества лишена.

Внимание! Чтобы Ленинградка функционировала, схему вертикального типа или горизонтальную разводку, длиной больше 30 м, оснащают насосным оборудованием для циркуляции. На видео принцип отопления Ленинградка:

На видео принцип отопления Ленинградка:

Схема «Ленинградка»

Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора. Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Достоинства и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

  • Более равномерное распределение тепла по всему дому.
  • Сравнительно простая модернизация.
  • Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).
  • ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут;
  • необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»

Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

  • С помощью кранов можно регулировать температуру в отдельных комнатах.
  • Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшого размера – можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

  • V = e x C / (1 — Po/Pmax) x k,
  • Где e – коэффициент температурного расширения теплоносителя,
  • Po – величина давления в пустом баке,
  • C – суммарный объем теплоносителя в системе,
  • Pmax – максимальное давление в контуре,
  • k – коэффициент заполнения бака.

Причины отсутствия циркуляции воды

Часто пользователи одно- и двухэтажных домов сталкиваются с ситуацией, когда обогреватели начинают работать менее эффективно. Если в системе отопления нет циркуляции, на это могут быть причины.

Отсутствие циркуляции в системе теплоснабжения может быть вызвано:

  • Загрязнение системы. Аккумуляторы необходимо периодически мыть, иначе конструкция может забиться по всему диаметру. Если это произойдет, вам нужно будет поменять трубы.

  • Диаметр трубки слишком мал. И чем меньше диаметр трубы, тем больше гидравлическое сопротивление. Это тоже может быть причиной того, что циркуляции в радиаторе отопления нет или есть, но она очень слабая.
  • Проветрите обогреватель. Для решения этой проблемы устанавливаются краны Маевского.

Чаще всего в системах теплоснабжения с естественной циркуляцией устанавливают насосы мокрого типа мощностью до 40-60 Вт. Подробнее о том, как работают тепловые насосы для отопления, можно узнать здесь. Это один из вариантов, как улучшить циркуляцию воды в системе отопления дома. Кроме того, насосы могут помочь вам сэкономить до 25% затрат.

  • Как налить воду в открытую и закрытую систему отопления?

  • Популярный напольный газовый котел российского производства

  • Как правильно удалить воздух из радиатора отопления?

  • Расширительный бак отопления закрытого типа: устройство и принцип работы

  • Двухконтурный настенный газовый котел Навьен: коды ошибок при неисправности

Рекомендуемая литература

2016–2017 – Ведущий портал по отоплению. Все права защищены и охраняются законом

копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Пропиленгликоль

Поиск антифриза меньшей токсичности с достаточными теплофизическими характеристиками для выполнения функции теплоносителя привел к внедрению в системы отопления заполнителей на основе пропиленгликоля. Это вещество экологически безопасно, не токсично.

Если пропиленгликоль по какой-либо причине вытек из системы, его можно просто собрать тряпкой без соблюдения каких-либо мер предосторожности. Вещество не вызывает отравления при вдыхании пара

Антифризы на его основе замерзают при температуре -60°С — -70°С. В системах отопления доля пропиленгликоля как теплоносителя 5%. Он используется для обогрева жилых домов, общественных зданий

Еще одно важное преимущество вещества – низкая химическая агрессивность. Использование пропиленгликоля дает возможность применять материалы, для которых нежелателен контакт с водой по причине повышенной опасности развития коррозии

Даже при полном удалении воды из смеси температура замерзания остается на уровне -60°С, при том что этиленгликоль в таком случае замерзает при -13°С. Использование данного вещества дает возможность предотвратить гидроудары, так как оно обладает хорошим смазывающим эффектом.

Отставание пропиленгликоля от этиленгликоля по теплофизическим параметрам до 20%. При этом стоимость такого теплоносителя выше стоимости этиленгликоля. Однако его преимущества вполне покрывают недостатки, поэтому его использование часто более выгодно.

Особенности использования антифризов

Антифриз — теплоноситель для системы отопления загородного дома, не замерзающий при отрицательных температурах. Как правило, это водный раствор многоатомных спиртов (этиленгликоля или пропиленгликоля) в соотношении примерно 80:20 (80% спирта и 20% дистиллированной воды). Эта пропорция может быть иной, однако в любом случае воды не должно быть более 50%, иначе температура замерзания такой смеси наступит уже в районе – 10°C. Заливать такой антифриз в систему вряд ли разумно.

Готовый к применению теплоноситель Hot Stream. Температура начала кристаллизации -30°C. Срок эксплуатации до 10 лет. Может использоваться со всеми типами котлов, кроме электродных. Не разрешается использовать в системах отопления с элементами, содержащими цинк. Состав: этиленгликоль, деминерализованная вода, пакет органических присадок.

При производстве антифризов для системы отопления обязательно используются различные присадки, которые нейтрализуют агрессивность смеси, а также исключают пенообразование и повышают устойчивость к температурным колебаниям.

Самый популярный – этиленгликолевый антифриз, так как он самый дешёвый. Однако у него есть существенные недостатки: он обладает повышенной токсичностью (даже несмотря на наличие присадок), плохо относится к перегреву (образует осадок уже при температуре выше +75°C) и имеет повышенную текучесть (просачивается через малейшую щёлочку в уплотнителе). В этой связи данный антифриз не рекомендуется применять в двухконтурных системах, поскольку существует опасность его попадания в контур ГВС.

Пропиленовый антифриз абсолютно безопасен и химически нейтрален (не вступает в реакцию ни с какими веществами), более устойчив к высоким температурам и не выпадает в осадок. Но он на порядок дороже своего этиленового собрата, что при большой ёмкости отопительной системы выльется в солидную переплату.

Warme Eco 30. От -30°C до 110°C. Состав: водный раствор глицерина с пакетом присадок.

Относительно недавно появился антифриз на основе глицерина. По температурным и другим характеристикам данный теплоноситель для системы отопления загородного дома близок к гликолевым аналогам, однако имеет ряд преимуществ: его жизненный цикл в полтора раза выше (примерно 8 лет), а продаётся он уже в готовом виде, т.е. разбавления водой не потребуется. Его рабочий диапазон – от -30 до +110°C.

Thermagent ЭКО, до -30°C, 20 кг, срок службы до 10 лет. Карбоксилатные (органические) ингибриторы коррозии.

Принимая решение об использовании «незамерзайки», важно обратить внимание на следующие нюансы

  1. Теплоёмкость антифриза меньше, чем у воды, поэтому если проект рассчитан на воду, объём системы следует увеличить на 15-20% (например, за счёт дополнительного количества радиаторов или их секций).
  2. У антифриза больший коэффициент расширения, чем у воды, поэтому расчётная ёмкость расширительного бачка должна быть увеличена на 20-30%.
  3. Антифриз обладает повышенной вязкостью, поэтому мощность циркуляционного насоса следует скорректировать в большую сторону примерно на 10%.

Для идентификации и обнаружения протечек незамерзающие составы подкрашивают различными цветами – красным, зелёным или синим (по аналогии с автомобильным тосолом).

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор – двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² – рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

  • Неравномерное распределение тепла по радиаторам и батареям;
  • Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
  • Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

  • Возможность прокладки труб в труднодоступных местах;
  • Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
  • Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

Двухтрубная схема теплоснабжения дома

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

  • Увеличение количества расходных материалов для монтажа обратного трубопровода;
  • Равномерное тепловое распределение по всем радиаторам;
  • Возможность ремонта или замены батареи без отключения всей системы;
  • При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
