Система отопления с естественной циркуляцией

Тонкости и нюансы естественной системы отопления

Существует несколько схем отопления с естественной циркуляцией – верхняя и нижняя разводка. И в том и другом случае принцип прокладки магистральных трубопроводов не меняется. Но начнем по порядку – самым главным звеном любой отопительной системы является котел, а что касается данной системы, так это его местоположение. В соответствии все с теми же законами физики, естественное отопление работает лучше, когда котел находится в самой нижней точке. Его следует расположить в подвале, а если такового нет, то в специально оборудованном приямке. Для чего это нужно? Чтобы обеспечить легкий сток воды с обратных трубопроводов, которые располагаются под уклоном на всем протяжении от батарей до котла.

Куда поставить котел при отоплении с естественной циркуляцией

Об уклонах следует поговорить более подробно – без них не обойтись, поскольку они обеспечивают вывод воздуха из труб и облегчают ток жидкости в системе. Как правило, этот уклон варьируется в пределах от 7 до 100мм на каждый погонный метр трубы. Следует понимать, что независимо от их назначения, под уклоном должны располагаться все горизонтальные трубопроводы (лежаки). Подача имеет уклон, направленный в сторону от котла, а обратка, соответственно, к котлу. Таким способом обеспечивается не только легкая и быстрая подача теплоносителя к батареям, но и отток от них охлажденной жидкости.

Как сделать отопление дома с естественной циркуляцией

Немаловажным моментом в системе отопления дома с естественной циркуляцией является так называемый главный стояк – это вертикальная труба, непосредственно связанная с котлом. Она служит для разгона нагретой жидкости – по ней теплоноситель поднимается на максимально возможную высоту, после чего по наклонным трубам устремляется к отопительным приборам.

Здесь есть несколько нюансов – во-первых, это диаметр главного стояка, а во-вторых, расширительный бак, который, как правило, располагается в самом верху этого стояка. По сути, расширительный бак располагается в самой верхней точке отопления, служит для вывода воздуха из системы и обеспечивает хранение расширившейся при нагревании жидкости. Что касается диаметра главного стояка, то он не должен быть меньше, чем имеющийся на котле патрубок выхода нагретого теплоносителя. Больше можно, но это не означает, что отопление с естественной циркуляцией будет работать лучше – здесь все зависит от мощности котельного оборудования.

Монтаж водяного отопления с естественной циркуляцией

Раз уж пошел разговор о диаметрах труб, то следует рассказать и о принципе построения всей системы. Чтобы улучшить ток воды и обеспечить равномерное распределение теплоносителя, монтаж естественной системы отопления выполняется трубами разного диаметра. Здесь принцип такой – чем дальше от котла находится отопительный прибор, тем меньшего диаметра трубы используются для подачи к нему воды.

Чтобы было понятно, приведу пример. Допустим, в доме имеется 10 батарей. К первым двум подача теплоносителя осуществляется по магистралям диаметром 2″, к двум следующим вода подводится по трубам 1,5″ к следующей паре ток осуществляется по 1,1/4″, потом по дюймовой трубе, далее по трехчетвертной и в конце используется полудюймовая труба. Точно такая же схема используется и при прокладке обратного трубопровода. Если подходить к этому вопросу более серьезно, то необходимо выполнять комплексный расчет естественной циркуляции отопления. А здесь без знаний, которыми обладают инженера, не обойтись.

Водяное отопление с естественной циркуляцией

Следующей немаловажной особенностью системы отопления с естественной циркуляцией является правильная установка батарей. На данном этапе уклоны также никто не отменял

Имеется два варианта установки отопительных приборов. В первом случае они оснащаются кранами Маевского для сброса воздуха и монтируются так, чтобы эти краны располагались в верхней точке батареи. Во втором случае верхней точкой является сторона, к которой подсоединяется патрубок подачи теплоносителя – при такой постановке вопроса воздух будет выгоняться в расширительный бак через подающие трубопроводы.

В общем, из выше написанного можно сделать только один правильный вывод – отопление с естественной циркуляцией является достаточно сложной системой, монтаж которой невозможен без знания всех этих тонкостей и нюансов. Если уж вы решились на установку такой системы, то лучше обратиться к специалистам.

Автор статьи Дмитрий Ворохов

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

  • Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
  • Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
  • Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Рекомендуем к прочтению:Назначение и принцип действия гидравлической стрелки для отопления

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

  1. Тепло равномерно распределяется по всему строению.
  2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
  3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
  4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
  5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

  • Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
  • Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Способы конструирования трубопроводов

Отопление частного дома с естественной циркуляцией может быть смонтировано по двум принципиально разным схемам.

Они отличаются такими особенностями:

  • методом стыковки радиаторов водяного отопления с магистральными трубами, подающими воду – существует однотрубная и двухтрубная схема (цена последнего варианта выше ввиду увеличенного расхода материалов, однако, он и более эффективен);
  • местом прокладки магистральных водяных трубопроводов – они могут находиться вверху (выше радиаторов) или внизу (вдоль пола);
  • схемой обустройства водяных труб – тупиковой (вода подается в каждый радиатор отдельно и удаляется из него таким же способом) либо попутной, когда теплоноситель, перетекая из верхней в нижнюю точку, проходит все радиаторы отопления;
  • расположением стояков – они могут быть закреплены горизонтально и вертикально.

При выборе принципиальной схемы монтажа отопления необходимо учитывать множество различных факторов

Способ 1. Однотрубная гравитационная отопительная система

Естественное отопление, выполненное по схеме с одной трубой, может иметь только верхнюю разводку магистральных каналов. В этом случае, как следует из названия, устанавливается подающая магистраль, куда и возвращается жидкость после перетекания через радиаторы отопления.

В этом случае естественный ток жидкости организуется благодаря разности ее температур и, как следствие, плотности.

Если гравитационная система отопления монтируется в двух- или трехэтажном доме, по мере повышения этажности нужно уменьшать площадь радиаторов отопления. В этом случае, несмотря на снижение температуры теплоносителя, прогрев будет равномерным.

Трубы в однотрубной системе отопления могут быть установлены двумя способами:

параллельный – часть воды поступает в радиатор, а остальной объем теплоносителя по магистральному каналу проходит дальше (преимущество подобного решения в том, что с помощью ручной или автоматической запорной арматуры можно ограничить объем горячей воды, подаваемой в отопительную панель, и, тем самым уменьшить температуру в комнате);

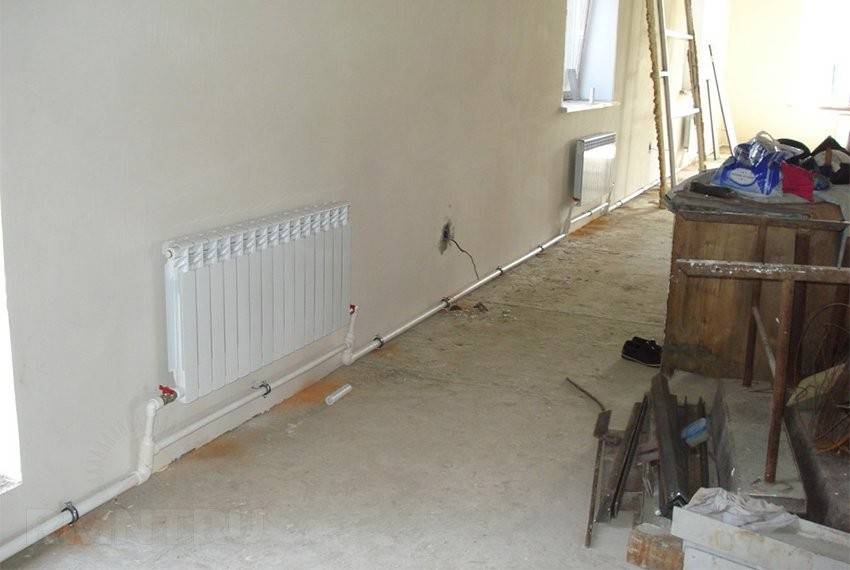

Параллельная схема отопления дома

проточный – в этом случае весь объем нагретой воды протекает через каждую отопительную панель в доме (вы не сможете регулировать объем подаваемой в радиатор воды, а также полностью перекрывать ее подачу, так как это приведет к нарушению работоспособности всей системы).

Проточная схема отопления коттеджа

Учитывая, что подача воды в однотрубной системе может осуществляться только по одному каналу, обустройство такого типа отопления возможно только в строениях, имеющих чердачный этаж, где и размещаются трубы с нагретой в котле водой.

К недостаткам однотрубной схемы можно отнести невозможность частичного запуска системы, к достоинствам – более низкую стоимость ввиду меньшего количества материалов и объема монтажных работ, а также эстетичность.

Способ 2. Двухтрубная самотечная сеть отопления

В этом случае необходим монтаж двух трубопроводов:

  1. Входящего. Он доставляет к батареям разогретый теплоноситель. От котла протягивается труба, которая попадает в расширительный бак, необходимый для создания давления в магистрали. От него водяные магистрали идут к радиаторам отопления. Объем используемого расширительного бака зависит от размеров отопительной системы. В некоторых случаях это устройство должно быть оборудовано переливной трубой, удаляющей остатки жидкости.
  2. Выходящего. По этому трубопроводу остывшая вода транспортируется к теплообменнику котла для нагревания. Холодная магистраль должна прокладываться по тем же помещениям, где монтировался подающий канал. Это более эффективная схема, так как дает возможность лучше контролировать температурный режим в комнатах. Ее недостатки – высокая стоимость монтажа и громоздкость.

Двухтрубная система отопления

Ленинградка

Трудности заключаются в том, что отключение одной из секций приводит к остановке циркуляции теплоносителя во всем контуре. Нередко применяют метод с монтажом «байпаса», когда батареи можно «обходить» с использованием боковых ответвлений у которых присутствуют шаровые краны (2 шт.).

Для двухэтажных объектов (и одноэтажных) используют схемы с одной трубой и перпендикулярными стояками. При таких обстоятельствах жидкость распределяется более равномерно. Вертикальные трубы боле эстетично выглядят, их легко замаскировать в угловых нишах.

Что приводит жидкость в движение – немного о законах физики

Основой для самостоятельного движения жидкости по отопительному контуру без применения нагнетающих устройств (циркуляционных насосов) является конвекция. Это физическое явление основано на том, что любая среда, нагреваясь, теряет плотность, то есть становится легче. Актуально это и для жидкостей, поэтому более холодная вода в замкнутом контуре стремится вниз, выталкивая более горячую вверх. Нагретый в теплообменнике котла теплоноситель устремляется вверх по вертикальному стояку, его место занимает остывшая жидкость, пришедшая по обратной трубе.

В системе отопления с естественной циркуляцией теплоноситель циркулирует самостоятельно за счет разницы в плотности горячей и холодной воды

Так образуется избыточное давление, достаточное для преодоления гравитации и сопротивления труб. В результате теплоноситель циркулирует самостоятельно, применяя лишь тепловую энергию, выделяемую использующимся для работы котла энергоносителем. Циркуляция воды в системе отопления такого типа не отличается высокой скоростью, поэтому прогрев отапливаемого помещения при первоначальном запуске котла происходит медленно. Увеличить скорость движения воды позволяют такие особенности самотечной отопительной системы, которые учитывают при устройстве контура:

  • использование труб большого диаметра (обычно 50 мм или два дюйма) с целью максимально снизить сопротивление трубопровода;
  • котел монтируют как можно ниже относительно горизонтальной разводки первого этажа;
  • делают разгонную петлю (высокий вертикальный стояк, от которого в верхней точке отходит труба, идущая к батареям);
  • горизонтальные участки разводки устаивают под уклоном (3-4 градуса) по направлению к котлу, используя для ускорения циркуляции силу гравитации.

Система отопления с естественной циркуляцией имеет еще одну особенность – она не может быть закрытого типа. В самотечном контуре предполагается только открытый расширительный бак, что устанавливается выше верхней точки разгонного стояка. У компенсационного бака две функции – выводить пузырьки образующихся газов из системы и сглаживать перепады давления, которые в самотечном отопительном контуре бывают значительными. Закрытый бачок мембранного типа, что устанавливается в системах, смонтированных по современным схемам с принудительной циркуляцией, не сможет полноценно сглаживать скачки давления, что неизбежно приведет к аварийным ситуациям.

Система отопления с естественной циркуляцией может быть только открытого типа

Нужно учитывать, что отопление с естественной циркуляцией из-за большого диаметра труб предполагает гораздо больший объем теплоносителя, который, расширяясь при нагревании, образует значительное количество «лишней» жидкости, она и заполняет открытый компенсационный бак.

Защита системы от воздуха

Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков.

В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.


Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства

  1. Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
  2. Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
  3. Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
  4. Запустить насос.

Если в отопительном контуре алюминиевые радиаторы, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.


Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха

В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха.

На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.

В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит.

В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.


Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение

Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.

Куда ставить котёл?

В частном доме, в помещении одноэтажного дома отопительные котлы лучше всего монтировать ниже уровня приборов для прогрева помещений. В квартирах ситуация обстоит несколько иначе. Здесь котлы часто ставятся на одном уровне с радиаторами, что не совсем эффективно. Поэтому монтаж лучше произвести как бы в яму, то есть поставить оборудование на перекрывающие плиты.

Для этого вокруг котла обычно выпиливается пол. «Яму» следует делать, соблюдая правила противопожарной безопасности. Они предполагают разравнивание основания тонкой стяжкой и укладку листов, изготовленных из железа и асбеста. Котёл в «яме» нагоняет лучший циркуляционный напор.

Нормы и требования к автономному отоплению

Перед проектированием отопительной конструкции необходимо заглянуть в СНиП 2.04.05-91, где изложены основные требования к трубам, обогревательным приборам и запорной арматуре.

Общие нормы сводятся к тому, чтобы обеспечить в доме комфортный микроклимат для проживающих в нем людей, правильно оборудовать систему отопления, предварительно составив и утвердив проект.

Многие требования сформулированы в виде рекомендаций в СНиП 31-02, который регламентирует правила строительства одноквартирных домов и обеспечения их коммуникациями.

Отдельно оговариваются положения, связанные с температурой:

  • параметры теплоносителя в трубах не должны превышать отметки +90ºС;
  • оптимальные показатели находятся в рамках +60-80ºС;
  • температура наружной поверхности нагревательных приборов, находящихся в зоне прямого доступа, не должна превышать 70ºС.

Трубопроводы систем отопления рекомендовано устраивать из латунных, медных, стальных труб. В частном секторе преимущественно используются полимерные и металлопластиковые трубные изделия, допущенные к применению в строительстве.

Трубопроводы контуров водяного отопления чаще всего прокладываются открытым способом. Скрытая прокладка допускается при устройстве “теплых полов”

Способ прокладки отопительного трубопровода может быть:

  • Открытым. Предполагает прокладку по строительным конструкциям с креплением клипсами и хомутами. Допускается при устройстве контуров из металлических труб. Использование полимерных аналогов разрешено, если исключается их повреждение от термического или механического воздействия.
  • Скрытым. Предполагает прокладку трубопроводов в  штробах или каналах, выбранных в строительных конструкциях, в плинтусах или за защитно-декоративными экранами. Замоноличивание контура допускается в постройках, рассчитанных минимум на 20 лет эксплуатации и при сроках службы труб не менее 40 лет.

В приоритете открытый способ прокладки, потому что проектирование трассы трубопровода должно предусматривать свободный доступ к любому элементу системы для проведения ремонта или замены.

Трубы скрывают в редких случаях, только тогда, когда подобное решение продиктовано технологической, гигиенической или конструктивной необходимостью, например при устройстве “теплых полов” в бетонной стяжке.

При прокладке трубопровода систем с естественным движением теплоносителя  необходимо соблюдать уклон 0,002 – 0,003. Трубопроводы насосных систем, внутри которых теплоноситель движется со скоростью не менее 0, 25 м/с, не нуждаются в обеспечении уклонов

При открытой прокладке магистрали участки, пересекающие неотапливаемые помещения, должны быть обеспечены теплоизоляцией, соответствующей климатическим данным региона строительства.

Трубопроводы автономного отопления с естественным типом циркуляции должны устанавливаться в сторону движения теплоносителя, чтобы нагретая вода самотеком достигала батарей, а после остывания тем же способом двигалась по магистрали обратки в котел. Магистрали насосных систем сооружаются без уклона, т.к. в нем нет необходимости.

Оговаривается использование различных типов расширительных баков:

  • открытые, применяемые для систем как с насосным, так и с естественным принуждением, следует устанавливать над главным стояком;
  • закрытые мембранные устройства, применяемые исключительно в принудительных системах, устанавливаются на обратной магистрали перед котлом.

Расширительные бачки предназначены для компенсации теплового расширения жидкости при нагревании. Нужны они для сброса излишков в канализацию или банально на улицу, как в случае с простейшими открытыми вариантами. Закрытые капсулы практичней, потому что не требуют участия человека в регулировке давления системы, но дороже.

Расширительный бачок открытого типа устанавливается в наивысшей точке системы. Кроме обеспечения резерва для расширения жидкости на него еще возложена задача отведения воздуха. Закрытые бачки ставят перед котлом, для отведения воздуха используют воздухоотводчики и сепараторы

При выборе запорной арматуры предпочтение отдается шаровым кранам, при выборе насосной установке – оборудованию с напором до 30 кПа и производительностью до 3,0 м3/ч.

Бюджетные открытие разновидности необходимо периодически пополнять из-за стандартного выветривания жидкости. Под их установку необходимо существенно усиливать чердачное перекрытие и утеплять чердак.

Радиаторы и конвекторы рекомендуется монтировать под окнами, в удобных для обслуживания местах. Роль нагревательных элементов в ванных комнатах или санузлах могут играть полотенцесушители, подключенные к отопительным коммуникациям

Зачем нужен клапан

Правильный проект системы отопления разрабатывают с учётом разницы температурных значений в трубах подвода теплоносителя и обратки.

Нередко, вместо установки бойлера, применяют другой вариант защиты, обеспечивающий продолжительную эксплуатацию твердотопливного котельного оборудования.

Помогает подсоединение байпаса, который представляет собой специально врезанную трубу, позволяющую остывшему теплоносителю изменить направление движения в обход котла.

Байпас обеспечивает циркуляцию теплоносителя по, так называемому, малому контуру. При формировании этого контура, в месте соединения байпаса и обратки ставят термостатический или трёхходовой кран.

Он срабатывает в зависимости от предварительно настроенного режима температуры. По достижении теплоносителем, циркулирующим по малому кругу, заданной температуры (обычно 55—60°), клапан приоткрывается. Это обеспечивает поступление очередной порции остывшего теплоносителя из системы обратки и позволяет значительно сократить время его нагрева перед поступлением в котёл.

Постоянное смешивание горячего и холодного теплоносителя поддерживает температуру жидкости, входящей в котёл, на оптимальном значении.

Важно! Малый циркуляционный круг позволяет прогреть достаточно большой объём воды, что предотвратит процесс образования конденсата на камере сгорания и сохраняет её герметичность, а значит и работоспособность, длительное время
