Система управления насосами: принцип работы, комплектующие

Источники экономии ресурсов при внедрении СРН

   При применении преобразователей частоты в составе СРН можно выделить прямые и косвенные источники экономии.

   К прямому источнику экономии относится:

экономия электроэнергии за счет оптимизации энергопотребления работы электропривода при поддержании требуемого значения технологического параметра и имеющейся глубине регулирования.

   К косвенным источникам экономии относятся следующие:

• снижение непроизводительных потерь воды в системе горячего и холодного водоснабжения, связанных с избыточным давлением (увеличение давления в трубопроводе на 1 кг/см2 обеспечивает увеличение утечек на 2-7 %);
• снижение расходов за счёт увеличения ресурса и снижение затрат, направленных на аварийный, профилактический и капитальный ремонт сетей и оборудования (как электродвигателей и насосов, так и запорной арматуры, пускозащитной аппаратуры)
• автоматический учёт времени наработки оборудования, что позволяет автоматизировать контроль при ППР.

   Точный размер косвенных источников экономии не может быть корректно определен до момента внедрения преобразователя, т.к. это связано с различными факторами, оказывающими воздействие на систему водоснабжения (водопотребление в конкретные периоды, общее давление в системе и т.д.) и может быть оценено только после начала его работы.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Особенности подключения гидроаккумулятора к скважине

В статье не однажды упоминался гидроаккумулятор (он же гидробак, мембранный бак). В целом назначение данного элемента системы водоснабжения понятно, но роль его настолько важна, что вопрос требует более детального рассмотрения. Принцип работы бака выглядит следующим образом:

• вода поступает в мембрану, свободный газ сжимается, увеличивая давление на растянутую резину;
• бак наполнился – реле отключает насос;
• после открытия крана давление падает, реле вновь включает насос и доводит показатель давления до необходимой величины.

Описанная выше работа мембранного бака прямо указывает, что основным видом автоматики для скважинного насоса с гидроаккумулятором является реле контроля давления. Тандем мембранного бака и реле в значительной степени увеличивает срок эксплуатации насоса, так как обеспечивается защита от гидроудара при запуске насоса, а также сокращается частота включений – небольшое количество воды подается из бака.

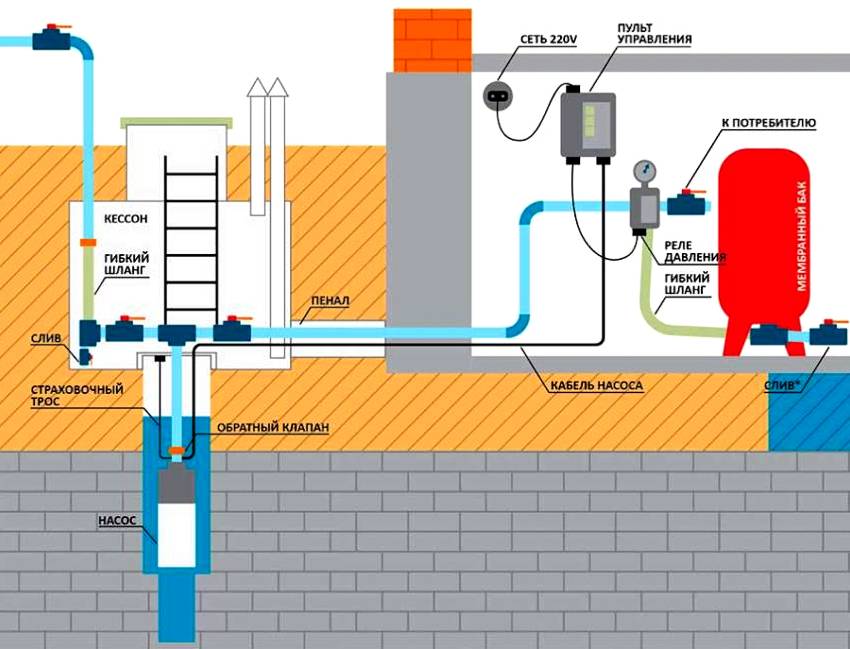

При подключении гидроаккумулятора к скважине большое значение имеет установка обратного клапана. Основная его функция – не дать воде обратно уйти в скважину. Монтируется клапан на насос в месте его соединения с трубой подачи. Способ крепления – резьбовой. Резьба нарезается на крышку насоса. Монтаж системы имеет жесткую последовательность: вначале устанавливается клапан, затем подключается гидроаккумулятор.

Установка обратного клапана при подключении гидроаккумулятора к скважине имеет ключевую роль

Защита электродвигателей

Для защиты электродвигателей от перегрузки и токов КЗ используется автоматический выключатель QF с комбинированным расцепителем. Защита электродвигателя от исчезновения напряжения (нулевая защита) осуществляется катушкой магнитного пускателя. Электросхема управления двумя гидроагрегатами насосной станции.

Рис.2 Схема автоматического управления двумя насосами.

Схема управления двумя насосными агрегатами насосной станции позволяет организовать автоматическое управление насосной станцией без участия дежурного персонала. Электросхема насосной станции включает в себя 2 гидронасоса. Один насос работает в нормальном режиме. Второй насос находится в резерве и автоматически включается в работу, если первый не справляется с нагрузкой либо вышел из строя. Какой из насосов в данный момент работает в рабочем режиме, а какой — резервный, определяет переключатель режима откачки ПО:

1. первое положение переключателя – в рабочем режиме насос 1;
2. второе положение – в рабочем режиме насос 2.

Схема позволяет автоматически управлять электродвигателями гидроагрегатов, имеющих постоянно открытые выходные заглушки. Для определения уровня воды в емкости в схеме используется четырехуровневый электронный датчик уровня ДУ. Его контактами Э1, Э2, Э3, Э4 подаются команды управления на запуск и отключения двигателей системы водоснабжения. Рассмотрим работу схемы в автоматическом режиме, при рабочем насосе 1 с двигателем М1. Переключатель ПО в 1 положении. Контакты 1, 3 переключателя отсечки замкнуты, но реле РУ1, РУ2 не срабатывают, так как их цепь разомкнута контактами Э2, Э3 датчика ДУ. Если уровень жидкости повышается до уровня датчика Э2, цепь катушки реле РУ1 замыкается. Реле срабатывает. Замыкается его контакт РУ1, которым подается напряжение к катушке магнитного пускателя. Магнитный пускатель своими контактами КМ1.1 подает питание к электродвигателю насоса М1. Запускается электронасос Н1 и начинает откачку.

В нормальном режиме уровень воды в емкости снижается, цепь контакта Э2 разрывается, однако двигатель продолжает работать. Он отключится только тогда, когда уровень воды упадет ниже контакта Э1. Это сделано для того, чтобы избежать частых циклов включение-выключение двигателя при небольшом колебании уровня жидкости возле уровня контакта Э2. Если производительности насоса Н1 не хватает или он вышел из строя, уровень жидкости будет подниматься и замкнет контакты датчика Э3, которое подаст питание в цепь катушки реле РУ2. В результате будет подано напряжение на магнитный пускатель ПМ2, контакты которого обеспечат запуск электродвигателя М2 резервного агрегата. Резервный насос отключится при снижении уровня ниже контакта Э1.

Если уровень жидкости по какой-либо причине достигнет уровня максимально допустимого уровня, замкнется контакт Э4. Это вызовет срабатывание аварийного реле РА, которое оповестит персонал о ненормальном режиме. Контроль напряжения в схеме осуществляется с помощью реле РКН. Цепи сигнализации питаются от шин гарантированного питания. Лампа НL сигнализирует о наличии напряжения в цепях управления насосами. При необходимости, можно перевести насосы на ручное управление и управлять процессами включения и отключения вручную.

Устройство и принцип действия станции

Схема и контроль

В комплектацию такого оборудования входят следующие приборы:

• Погружной насос;
• Аккумулятор;
• Устройства управления;
• Обратный клапан.

Устройство, отвечающее за подачу воды, состоит из напорной камеры с поршнем и резиновым клапаном. Создаваемые электромагнитным приводом колебания приводят в движение поршень. Он, совершая возвратно-поступательные движения осуществляет выталкивание жидкости из выходного патрубка.

Аккумулятор для станции управления вибрационным насосом заключен в стальной корпус. Внутри него находится мембрана из специальной резины. Поскольку устройству приходится работать при погружении в жидкость, то оно отличается хорошей гидроизоляцией. Пространство между стенками корпуса и мембраной заполнено воздухом, который закачивается под давлением. Для этого используется пневмоклапан. Основным назначением гидроаккумулятора является поддержание и плавная регулировка давления в трубопроводе.

Принцип действия всей станции управления погружным насосом в целом заключается в следующем. При открывании водопроводного крана жидкость поступает к потребителю из гидроаккумулятора. Это приводит к падению давления в системе и, следовательно, к включению насоса, которое контролирует электроконтактный манометр управления насосной станцией.

Смотрим видео, подробный алгоритм работы:

Как только потребление воды прекращается жидкость поступает в аккумулятор для пополнения запаса в нем. В это же время она подается и в трубопровод, приведя к повышению давления. Как только будет превышен пороговый уровень насос автоматически выключается.

Общие сведения

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

1. Можно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
2. При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Правильная эксплуатация

Установка шкафа управления – только половина дела. От его правильной эксплуатации будет зависеть, насколько надёжно защищено насосное оборудование. К устройству прилагается технический паспорт и инструкция, изучить которую перед началом эксплуатации настоятельно рекомендуют все специалисты.

Плановый или сервисный осмотр должен проводиться регулярно. В это время проверяются интерфейсы подключений, и ведётся сверка правильности их использования с рабочей инструкцией.

Особое внимание уделяется лицевой панели, где размещено табло. На него выводятся уведомления обо всех неполадках

Регулярно очищается от пыли вентилятор и радиатор охлаждения шкафа. Также следует вовремя менять загрязнённый фильтр.

Во время планового осмотра проверяются все крепёжные болты. Устраняется слабина, если она обнаружена.

Замена вышедших из строя блоков управления производится специалистами по талону гарантийного или послегарантийного обслуживания. Заменять что-то самостоятельно не рекомендуется – оборудование после ремонта должно пройти тестирование на специальных стендах, а это в домашних условиях обеспечить невозможно.

Что собой представляют частотные преобразователи

Часто производители водонасосов еще на этапе сборки их конструкций включают в них частотные преобразователи. Например, как в насосах Грундфос, которые пользуются высоким спросом. В более дорогих моделях в качестве преобразователей используются микропроцессоры, тем не менее, не во всех насосах предусматриваются преобразователи частоты и может потребоваться их отдельное приобретение и установка.

Таким образом вы можете выбрать насос в котором уже есть частотный преобразователь для насоса и всеми опциями, так и приобретать их отдельно с возможностью подключением дополнительных возможностей, зависимо от меняющихся потребностей.

Инверторы для насосов представляют собой сочетание асинхронного двигателя с фазным ротором, который работает в режиме генератора-преобразователя. Им управляет микропроцессор, оснащенный большим функционалом, а сам частотник, несмотря на достаточно сложную конструкцию, имеет простой интерфейс, благодаря которому им сможет легко управлять обычный пользователь.

Частотный регулятор на водяной насос устанавливается на электродвигателе, в месте расположения штатной клемной коробки или на стене, в специальном шкафу. Сами инверторы отличаются по мощности и весу и характеризуются наличием надежной защиты от перегрузки.

1 Основное предназначение СУН

Оборудование, которое используется для отопления или охлаждения, водоснабжения, отведения воды, а так же тепловые насосы, испытывают потребность в оснащении автоматизированными и современными насосными системами. Они могут применяться для бытового и промышленного оборудования. Система управления насосами позволяет добиться получения экономической выгоды от ее внедрения, высокой надежности и эффективности при выполнении различных работ насосным оборудованием.

Управление удаленным скважинным насосом

Чтобы проводить регулировку нескольких насосов, которые в купе формируют группу, используют специальные системы. Такие системы называются станциями. Описываемые СУН, позволяют получить сложенную и безотказную работу, при помощи которых управляя оборудованием насосов, предназначенного для различных областей применения, можно выполнять управление насосом и контролировать основные параметры различных установок по их давлению.

1.1 Основные элементы конструкции СУН, их преимущества и основные функции

Элементы конструкции, которые влияют на управление работой насосом, входят в состав систем управления насосами.

К эти элементам относятся:

• реле контроля давления;
• несколько реле, которые регулируют запуск и всю работу насосного оборудования;
• преобразователь частоты. Таким преобразователем называется электронное устройство, которое способно изменять частоту;
• комплекты автоматизации;
• блоки, отвечающие за управление устройством;
• датчики сухого хода.

Все вместе и каждый по отдельности элемент системы положительно сказывается на ее работоспособности, которая способна работать без поломок. Блок управления автоматикой насоса (ящик управления) создавать и регулировать оптимальный режим работы. Датчик разрыва выполняет важные защитные функции и выступает в роли защитного узла. Чтобы не случился перегрев насоса существует датчик сухого хода.

К главным функциональным особенностям можно отнести:

• пуск или стоп у основного механизма насоса происходит автоматически;
• при неполадках основного насоса автоматически запускается резервный (дублирующий) насос;
• при необходимости сервисного обслуживания возможен кратковременный запуск в ручном режиме;
• есть возможность для переключения вводов питания;
• наличие защиты по давлению, от перегрева, короткого замыкания и сетевых и механических перегрузок;
• невозможность нарушения требуемых рабочих параметров.

Автоматическая система диспетчерского контроля за насосами

Как и все системы автоматического управления, контроля и работы, системы управления насосами имеют ряд преимуществ, к которым можно отнести:

1. Автоматическое управление водяным насосом.
2. Автоматическое определение степени перегрева (сухого хода).
3. Управления на расстоянии, т.е дистанционно.
4. Заметное снижение количества порывов трубопроводов водоснабжения.
5. Существование суточного или недельного графика, по которому происходит работа насосного оборудования без человеческого участия.
6. Наличие аварийной сигнализации.
7. Защита электрического двигателя.
8. Вывод на табло текущего процесса или состояния оборудования.
9. Нет протока.
10. При необходимости возможна смена между основными и дублирующими насосными установками.

Датчик давления воды

Гидростатическое давление определяется в условиях, когда поток или определенный объем воды находится в состоянии покоя. Чаще всего гидростатический сенсор используется в нагревательных и отопительных приборах – бойлерах, котлах отопления.

Устройство датчика давления воды

Такие устройства чаще всего работают в режиме триггера:

• При высоком давлении воды сенсор замыкает контакты реле и разрешает работу насоса или нагревателя;
• При низком давлении в сенсоре блокируется даже физическая возможность включения исполнительного механизма, то есть никакие удары или временные скачки напора не заставят устройство заработать.

При исправном датчике давления воды сенсор выдаст сигнал на запуск мотора, только если нагрузка на сильфон сохраняется более трех секунд.

Типовое устройство «умного» сенсора представлено на схеме.

Чувствительным элементом системы является диафрагма, соединенная с сильфоном, центральный шток может подниматься и опускаться в зависимости от величины давления, и тем самым менять емкость встроенного конденсатора.

Подключение датчика давления воды

Упрощенная модель сенсора используется в домашних системах «гидроаккумулятор — скважинный насос». Внутри прибора находится коробка с мембраной, соединенной с качающимся рычагом и двумя балансирующими пружинами.

Конструкция наворачивается на выходной штуцер гидроаккумулятора. С увеличением внутреннего давления мембрана поднимается и размыкает главную пару контактов, чтобы система исправно реагировала на давление воды, момент выключения и включения необходимо отрегулировать осадкой малой и большой пружины в соответствии с показаниями стрелочного манометра.

Как выбрать шкаф управления насосами

Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование

Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:

1. Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
2. Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
3. Тип управления. Оно может быть ручным, автоматическим и дистанционным.
4. Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.

Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.

Шкаф управления одним насосом (ШУН-1)

Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент — контактор, софтстартер или преобразователь частоты. Логика работы самая простая — включить/отключить насос по сигналу или с кнопок «Пуск», «Стоп». ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.

Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric	Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric	Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric

Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)

Если же требуется более сложная логика работы, или резервирование по насосам — используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).

Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ	Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric	ШУДН — 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric

По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.

В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).

	Управление 1 насосом Поплавок №1-отключение насоса Поплавок №2-запуск насоса Поплавок №3-Перелив (сигнал в диспетчерский пункт)
	Управление 2 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-Перелив (сигнал в диспетчерский пункт)
	Управление 3 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-запуск третьего насоса Поплавок №5-Перелив (сигнал в диспетчерский пункт)

Конструкция и принцип действия

Независимо от того, какой принцип действия положен в основу устройства, работает ли оно только в режиме сигнализатора или параллельно выполняет функции сторожа, автомата или управляющего механизма, конструкция прибора всегда состоит из трех основных узлов:

• Чувствительного элемента, способного реагировать на характеристики водяного потока. Например, фактическое наличие воды, высота столба или уровень в баке, факт движения водяного потока в трубе или магистрали;
• Балластного элемента, уравновешивающего сенсорную часть датчика. Без балласта чувствительный сенсор срабатывал бы при малейшем толчке или случайной капле воды;
• Передающая или исполнительная часть, преобразующая сигнал сенсора, вмонтированного в датчик воды, в конкретный сигнал или действие.

Примерно 90% всей водной техники, так или иначе, связано с электрическими исполнительными механизмами – насосами, клапанами, нагревателями и управляющими электронными автоматами. Понятно, что такое устройство, работающее с водяными потоками, должно быть в первую очередь безопасным.

Из всех сигнальных систем датчик, контролирующий состояние воды, считается наиболее простым и доступным в настройке и ремонте. В отличие от сенсоров и устройств, работающих с измерениями температуры, давления или расхода, датчик воды очень просто контролировать с помощью простейших устройств, или, на крайний случай, увидеть уровень или прокачанный поток своими глазами.

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Почему используют частотники

Есть несколько причин, почему рекомендуют использовать частотник для насосов:

1. Он защищает электродвигатель от токовых перегрузок и скачков напряжения.
2. Он нивелирует возникновение разрушительных водяных ударов, сглаживая пусковые моменты двигателей.
3. Он защищает насос от работы в холостую.
4. Он на 30-50% увеличивает экономичность функционирования насоса, а также снижает количество его поломок.

Все частотные преобразователи оснащены специальным датчиком давления, который автоматически включает или выключает насос, при этом контролируя, чтобы заданное пользователем давление в системе оставалось неизменным.

Это предоставляет возможность свободно перекачивать независимо от ее температуры и даже качать агрессивные жидкости.

Рекомендации специалистов

При организации автоматики для частного дома следует понимать, что самостоятельно скомпоновать устройство не всегда получается легко. Особенно затруднительно это будет сделать хозяевам, которые ранее не сталкивались с особенностями подобного монтажа. Прежде чем приступать к любым работам, рекомендуется ознакомиться с советами опытных мастеров.

Советы специалистов при компоновке автоматического водоснабжения:

1. Если планируется использовать глубинный прибор, лучше приобрести готовый, собранный комплект автоматики и отказаться от самостоятельно собранного приспособления, ведь результатом даже малейшей погрешности конструкции станет выход из строя всего оборудования.
2. Для вибрационного устройства автоматика обязательно должна быть качественной, а для циркуляционного подойдет корпус, в котором располагаются электрические контакты.
3. Что касается погружных насосов, данное оборудование рекомендуется использовать только в скважинах с чистой водой. При наличии примесей в воде устройство реагирует отключением или же полным выходом из строя.

https://youtube.com/watch?v=Z0nB49FdgB8

При организации автоматики для насоса следует учитывать тип используемого оборудования. Только с учетом этого можно подобрать подходящую автоматическую систему. Не рекомендуется экономить на этом. Качественные модели компоновки обеспечат слаженную работу насосной станции, предотвратят быстрый выход ее из строя.
