Медно-алюминиевые радиаторы отопления: видео-инструкция по выбору своими руками, цена, фото

Какие медно-алюминиевые радиаторы лучше

В магазинах можно встретить всего несколько марок:

  • китайские (корейские) Mars (Марс);
  • польские Regulus (Регулюс);
  • российские IZOTERM (Изотерм);
  • украинские Термия.

Практически все производители утверждают, что их отопительные приборы можно ставить в многоэтажках. И есть примеры их длительного использования в системах централизованного отопления. Но есть и случаи появления течи в местах пайки — теплоноситель разъел припой, образовалась течь. Так что, если и ставить их в многоэтажках, то только после сверки требований по теплоносителю — Ph, температуре и наличию (количеству) взвесей. Количество кислорода для меди некритично — она не окисляется, зато присутствие мелких абразивных частиц может привести к преждевременному истиранию и истончению.

Это одни из немногих медно-алюминиевых радиаторов секционного строения

Если судить по отзывам, то Mars отлично работает в индивидуальном отоплении. Отмечается только неудобное навешивание на стену. Многим не нравится дизайн.

Польские медно-алюминиевые радиаторы Regulus радуют разнообразием форм и модификаций, а также возможностью окрашивания в любой из цветов RAL. Есть очень интересная модель Iside. Она встраивается в стену. И обогревать может одно или два помещения сразу — если стоит в простенке. Последняя новинка фирмы — со встроенными вентиляторами. Это позволяет увеличить теплоотдачу на 20-30% при тех же габаритах. Но что странно, отзывов на продукцию этого предприятия найти не удалось.

Такой нестандартный вид имеют медно-алюминиевые радиаторы российской фирмы IZOTERM

Очень интересный вариант с точки зрения дизайна предлагает российский IZOTERM. Передняя панель не прямая, а изогнутая, есть вариант из нержавеющей стали. Стальная может быть окрашена в любой цвет. Очень интересный вид имеет модель Atoll Pro — есть вставка открытых конвективных ребер. Смотрится очень стильно. Отзывов тоже нет.

Подробнее о производителях и моделях медно-алюминиевых конвекторов и радиаторов читайте тут.

Другие параметры

Алюминиевый радиатор в интерьере комнаты

Вес имеет значение при выборе креплений отопительного прибора.

В паспорте указывается масса одной секции. Для определения общего веса незаполненного радиатора надо этот параметр умножить на количество секций. В зависимости от размеров вес одной секции может составлять от 1 до 1.47 кг.

Объем воды в радиаторе тоже рассчитывается из параметров одной секции, которое нужно умножить на количество секций.

Емкость (внутренний объем) секции зависит не только от ее габаритов, но и от толщины оболочки. Среднее значение емкости одной алюминиевой секции находится в диапазоне 250 – 460 мл. Внутренний объем радиатора учитывается при проведении расчетов отопительных систем и оказывает самое прямое влияние на объем теплоносителя, необходимого для их заполнения.

Максимально допустимая температура теплоносителя для алюминиевых радиаторов стандартна, и составляет 110 градусов.

Какие алюминиевые радиаторы отопления лучше – выбираем модель от известных производителей.

Большой выбор дизайнерских решений у вертикальных радиаторов отопления позволяет их устанавливать даже в комнатах без окон. Фото интересных моделей.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

  • перфоратор;
  • дрель-шуруповёрт;
  • сварочный аппарат для полипропиленовых труб;
  • молоток;
  • уровень;
  • рулетка и линейка;
  • маркер;
  • гаечный и трубный ключи;
  • торцевой ключ для сборки секций.
  • шнур или намотка для резьбовых соединений;
  • герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

  1. Кронштейнов.
  2. Кран Маевского или автоматический воздухоотводчик.
  3. Заглушек.
  4. Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Сравнительный обзор популярных моделей

Выбор медных батарей, как уже отмечалось выше, огромен. Но при выборе той или иной модели ориентируйтесь не только на стоимости, но и на эксплуатационных характеристиках устройства. Так, в зависимости от индивидуальных параметров отапливаемого помещения можно подбирать приборы, которые рассчитаны на 10-22 м2 площади. При этом теплоотдача одного прибора колеблется в пределах от 1 до 3 киловатт. Не забывайте при этом и о большом весе радиатора – некоторые модели могут весить до 13 килограммов.

В приведенной ниже таблице рассмотрены самые популярные модели. Ознакомьтесь с их характеристиками, чтобы сделать правильный выбор.

СР-800-1000
Мощность – 2,4 киловатта
Выс/Дл/Толщ – 80х100х100 см
Цена – 75000 рублей

СА-550-1000
Мощность – 1,7 киловатта
Выс/Дл/Толщ – 55х100х10 см
Цена – 51400 рублей


Classic Style 2195 Вт
Мощность – 2,195 киловатта
Выс/Дл/Толщ – 42х83х11 см
Цена – 34850 рублей


Classic Style pomni 1517 РК
Мощность 1,517 киловатта
Выс/Дл/Толщ – 83х11х42 см
Цена 20950 рублей


«Термия 20/40 РБ»
Мощность – 0,24 киловатта
Выс/Дл/Толщ – 21х40х12,5 см
Цена – 2500 рублей

Copperi Art V
Мощность – 0,98 киловатта
Выс/Дл/Толщ – 180х75х10 см
Цена – 107400 рублей

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

  • Применяется в квартирах с однотрубной системой подачи теплоносителя.
  • Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

  • Эффективная теплоотдача при любом количестве секций.
  • Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

  • Используется при скрытой подводке труб в полу.
  • Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше

Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

На что обращать внимание при покупке ?

Если в ваши планы входит приобретение и установка медных батарей, то вы просто обязаны знать о некоторых важных моментах. Рассмотрим их.

  1. Главное из них, о котором мы уже вскользь упоминали, заключается в следующем: не стоит использовать в пределах одной сети элементы, выполненные из разных материалов. Если приборы медные, то фитинги тоже должны быть такими. И объясняется данная необходимость не только риском появления особой электрохимической реакции, способной разрушить систему, но и тем, что у разных материалов разное температурное расширение, появляющееся под действием повышенных температур.
  2. Следите, чтобы рабочая жидкость была чистая от абразивных примесей. Они способны повредить внутренние полости отопительных приборов, ведь медь – материал достаточно мягкий. Словом, обязательно установите специальные фильтры.
  3. Соединительные фитинги должны быть выполненным из цветного металла – в идеале из латуни.

Помимо всего этого, старайтесь покупать батареи только у проверенных реализаторов. Дело в том, что на современном рынке присутствует большое количество поддельной продукции. Так, к примеру, при изготовлении батареи может использоваться дешевый металл низкого качества, который сверху покрывается тоненьким слоем меди. О чем еще нужно знать, выбирая медные радиаторы отопления? Да, несколько нюансов еще есть.

  1. Температурный режим, необходимый для поддерживания комфортных условий проживания.
  2. Общая площадь отапливаемых комнат.
  3. Состояние и кол-во разного рода проемов. Если требуется, их можно дополнительно термоизолировать.
  4. Габариты помещения. Один из главных параметров при этом – это именно высота потолков.

Обратите внимание! Вполне очевидно, что кол-во секций в медном приборе будет меньшим, чем в аналогичном изделии из черных металлов. Именно благодаря этому компенсируется довольно высокая стоимость радиаторов

Производите установку качественно, в идеале вы должны привлечь к работе квалифицированного специалиста, если нужно будет паять медные элементы. Ни в коем случае на этом не экономьте! Медь – дорогостоящий материал, и если вы сумели отыскать деньги на покупку батарей из нее, то не пренебрегайте качеством работы.

В качестве небольшого заключения

Медные радиаторы отопления являются лучшим вариантом и для городской квартиры, и для частного дома, если сравнивать с аналогичными приборами, выполненными из черных металлов. Такие изделия характеризуются высокой теплоотдачей, благодаря которой обеспечивается быстрый и качественный прогрев отапливаемого помещения. Невзирая на высокую цены, радиаторы окупятся в ближайшее время, поскольку счета за энергоноситель заметно уменьшатся. На этом все. Удачи вам и теплых зим!

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

  1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
  2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
  3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Смотрите это видео на YouTube

  • Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
  • Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
  • Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
  • Поворотом ключа ниппель втягивают в первый секционный блок.
  • Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

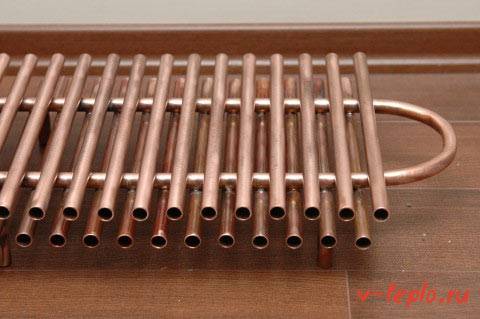

Основные технические характеристики

При изготовлении современных медных батарей используются материалы исключительно высокого качества. Медь должна быть исключительно в чистом виде, в то время как соотношение примесей должно составлять не более 0,1 процента. Именно такое соотношение компонентов обеспечивает функционирование системы при повышенном давлении, максимальную теплоотдачу, а также исключает возможную коррозию.

Обратите внимание! Не стоит забывать и о том, что медные батареи в квартире/доме повышает количество передаваемой рабочей жидкостью тепла примерно в 2 раза. Наконец, медь сама по себе является достаточно долговечным и прочным металлом, в связи с чем радиаторы, выполненные из нее, вполне эффективно работают даже при температуре рабочей жидкости в 150 градусов и давлении в 16 атмосфер

Наконец, медь сама по себе является достаточно долговечным и прочным металлом, в связи с чем радиаторы, выполненные из нее, вполне эффективно работают даже при температуре рабочей жидкости в 150 градусов и давлении в 16 атмосфер.

Видео – Как выбрать радиатор?

https://youtube.com/watch?v=cWR96Fnc1mA

Схемы установки

Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.

Существует несколько схем подключения алюминиевых приборов:

  • диагональное;
  • боковое;
  • нижнее.

Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.

Диагональное

Самым эффективным и распространенным методом установки является диагональное подключение (потеря тепла составляет не больше 2%). Способ хорошо подходит для радиаторов с большим числом секций.
Подающий трубопровод соединяют с одним из верхних патрубков. Отводящая труба подсоединяется к нижнему с противоположной стороны.

Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.

Боковое (одностороннее)

Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне

Важно не перепутать трубы и не поменять их местами

Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.

Нижнее

Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.

Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).

Основные достоинства батарей из меди

Описываемые в данной статье изделия считаются наиболее оптимальным вариантом для любой отопительной системы, вне зависимости от того, индивидуальная она или же централизованная. И если сравнивать их с другими типами радиаторов, то имеет место масса преимуществ и уникальных свойств, что может свидетельствовать лишь об одном: медные радиаторы – это одна из самых выгодных денежных инвестиций. И среди многочисленных плюсов стоит выделить следующие.

  1. Высокая степень теплоотдачи. Как уже отмечалось, в процессе производства используется чистая медь, благодаря чему тепло от рабочей жидкости передается в дом полноценно и без каких-либо потерь. Выходит, это идеальный выбор для многих систем, в частности, для централизованной магистрали в многоквартирных домах, где температура жидкости, как известно, редко превышает показатель в 60 градусов.
  2. Длительный эксплуатационный срок. Медь устойчива к разного рода деформациям, действию коррозийных ингибиторов и других вредных явлений; медные батареи способны прослужить 15-20 лет, а порой даже все 50, при этом какие-либо неприятности пользователю не доставляются вовсе.
  3. Незначительный вес. Медь, из которого выполняются эти радиаторы, весит немного, в связи с чем даже самые большие изделия, имеющие большое количество секций, имеют небольшой вес. Следовательно, чрезмерная нагрузка на стены отсутствует, а потребности в применении специального усиливающего крепежа, соответственно, уже нет.
  4. Устойчивость к низкой температуре. При минусовой температуре рабочей жидкости изделия из меди могут слегка деформироваться, но ни в коем случае не лопаться. По этой причине риск размораживания практически сведен к нулю.
  5. Экономичность. На изображениях в этой статье вы и сами можете увидеть, что все медные радиаторы отопления характеризуются незначительным сечением. В связи с этим рабочей жидкости требуется немного, а пользователь сможет сэкономить на горючем без какого-либо ущерба эффективности работы отопительной системы.
  6. Предельно допустимая температура рабочей жидкости в системе составляет 250 градусов. Это одна из причин, почему медные батареи – это лучшее решение для сетей. К слову, согласно инструкциям от изготовителей, некоторые модели вполне способны функционировать и при более высоких температурных показателях, обретая предельную эффективность.
  7. Возможность функционирования при высоком давлении. Как отмечалось в начале статьи, медные батареи отлично работают и с давлением в 16 атмосфер. Что же касается опрессовочного давления, то для данных изделий оно может достигать 25 атмосфер. Именно по причине повышенной устойчивости к давлению радиаторы могут устанавливаться и в индивидуальные, и в централизованные сети, а качество рабочей жидкости при этом особой роли не играет.

Обратите внимание! Специалисты рекомендуют устанавливать радиаторы из меди в тех отопительных сетях, где рабочая жидкость содержит большое количество солей хлора. Ведь если для такой жидкости использовать, скажем, традиционные стальные приборы, то в любом случае возникнут проблемы – вплоть до засорения трубопровода

Словом, покупка медного радиатора – это однозначно выгодное капиталовложение, которое в скором времени окупится.

Замена батарей отопления в квартире

Ранее мы рассказывали о том как самостоятельно поменять батарею в квартире, в дополнение к этой статье советуем вам ознакомится с данной информацией
