Обзор моделей
ШУПН-2 – типичный шкаф для управления двумя насосами (включая резервный). Используется для взаимодействия с агрегатами погружного типа применяемыми в системах пожаротушения и сельскохозяйственного полива. Мощность до 55 кВт, рабочая температура от -10 до +50 градусов.
Производителем выдвигаются особые требования к окружающей среде. Воздух не должен содержать агрессивных газов и не быть насыщенным токопроводящей пылью. Допустима относительная влажность до 80%. Шкаф рассчитан на срок эксплуатации в десять лет. Розничная цена 31 600 рублей.
Шкафы рассчитаны на работу с дренажными насосами и канализационными насосными станциями. Могут управлять пожарными резервуарами. Управление агрегатом осуществляется в двух режимах – автоматическом и ручном. Можно подключать два насоса – резервный и основной.
В случае выхода из строя основного насоса в автоматическом режиме будет задействованный резервный. Предусмотрено автоматическое чередование насосов для обеспечения равномерной продолжительности работы и предупреждения перегрева обмотки. По желанию заказчика производится модернизация агрегата.
Например, устанавливается GPRS модуль, который обеспечивает пересылку SMS сообщений в случае аварии. Допустимая мощность каждого насоса от 4 до 11 кВт, в зависимости от модели шкафа. Средняя стоимость бюджетной модели от 10 900 рублей.
ШКАНС-0055 – стандартный тип управляющего шкафа, выпускаемый компанией «Уралэлектра» из Екатеринбурга. Мощность оборудования от 400 Ватт до 55 кВт. Шкаф предназначен для работы с одним или несколькими глубинными насосами, а также насосными станциями.
Можно подключить одновременно до трех насосов. Пуск насосных станций выполняется в автоматическом режиме. Во время работы выполняется регулировка давления в водопроводной системе и защита насосных двигателей от перегревания.
SPMP204 специально выпущен для работы с глубинными насосами от торговой марки Grundfos SP – признанного мирового лидера в производстве насосного оборудования. Бренд с 1945 года поставляет на рынок качественные насосы всех типов – погружные, глубинные, дренажные, канализационные и циркуляционные (для отопления).
Эта модель шкафа управления предназначена для работы с насосами глубинного типа. Номинальный ток от 3 до 103 ампер, в зависимости от модификации. Доступно управление в автоматическом и ручном режиме.
Предусмотрен плавный пуск насосного двигателя. Цену на такой шкаф, учитывая стоимость насосов бренда (от 500 евро), нельзя назвать бюджетной. Она достигает 185 000 рублей. Это стандартный шкаф управления, рассчитанный на номинальное напряжение в 3-5 ампер.
Принцип действия и основной функционал щитов управления насосами (ЩУН)
На объектах, требующих постоянного и бесперебойного водоснабжения, аварийная остановка насосного оборудования является нежелательным, а часто– недопустимым, сценарием. Поэтому для насосных групп ответственного назначения оптимальным решением является установка шкафов автоматического управления, которые решают ряд важных задач:
- Основная функция шкафовс различными схемамиавтоматики управления– организация работы дренажных, поверхностных, погружных, циркуляционных (сетевых), пожарных насосов.
- Защита двигателей от режимов перегруза, короткого замыкания, сухого хода, прекращения или резкого ухудшения качества электропитания.
- Для моделей, в которых предусмотрена функция частотного регулирования,– поддержание постоянных величин подачи и напора для создания требуемого режима. Для каждой группы агрегатовпредусмотрен отдельный регулятор. Преимуществом установки системы частотного регулирования является экономия электроэнергии, поскольку в ситуациях, когда не требуется работа оборудования на полной мощности, происходит автоматическое снижение загрузки.
- Регистрация сбоев, а во время аварийной ситуации – срабатывание звукового и светового сигналов.
Как выбрать шкаф управления насосами
Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование
Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:
- Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
- Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
- Тип управления. Оно может быть ручным, автоматическим и дистанционным.
- Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.
Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование
Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование
Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.
Шкаф управления одним насосом (ШУН-1)
Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент — контактор, софтстартер или преобразователь частоты. Логика работы самая простая — включить/отключить насос по сигналу или с кнопок «Пуск», «Стоп». ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.
| Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric | Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric | Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric |
Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)
Если же требуется более сложная логика работы, или резервирование по насосам — используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).
Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.
| Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ | Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric | ШУДН — 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric |
По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.
В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).
Управление 1 насосом
| |
Управление 2 насосами
| |
Управление 3 насосами
|
Виды
Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.
1-го поколения
Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.
- Датчик сухого хода.Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
- Гидроаккумулятор.Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
- Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.
Датчик сухого хода
Гидроаккумулятор
Реле давления
Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.
Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.
2-го поколения
Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.
При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.
Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.
3-го поколения
Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.
Главное отличие – это возможность более точно регулировать работу механических узлов.Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.
Общие сведения
Специальные устройства состоят из струйных реле, датчика, контролирующего давление, объем воды, реле электродного типа, датчики внутри резервуара, манометра, поплавок в качестве датчика уровня. Разновидности способов управления агрегатами
В качестве пульта управления выступает блок, защищающий оборудование при сильных перепадах напряжения, от короткого замыкания. Необходимо блок подключить к уровню жидкости и реле, отвечающим за давление. Иногда поплавковый датчик тоже привязывают к пульту управления. Данный блок стоит недорого, но возможно он не обеспечит эффективную работу насоса без защитного устройства от работы в сухом режиме, без реле управления за показателями давления.
Внимание! При самостоятельной установке рекомендуют применять блок, имеющий встроенную систему. В блоке управления, включающий прессконтроль, стоит защита от сухого хода, автоматика для работы оборудования. Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока
При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать
Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока. При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать
Если наблюдаются скачки давления в системе, если требуется уменьшить частоту запуска оборудования, его остановок при работе с минимальным расходом воды, то наличие автоматики очень важно. При постоянно высоком давлении в сети, повысится расход электричества, при этом коэффициент полезного действия оборудования снизится. В блоке управления, включающий прессконтроль, стоит защита от сухого хода, автоматика для работы оборудования
Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока. При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать
В блоке управления, включающий прессконтроль, стоит защита от сухого хода, автоматика для работы оборудования. Чтобы управлять функционированием системы, следует наблюдать за некоторыми параметрами: давлением воды, силой потока. При расходе воды свыше 50 л за минуту насос с прессконтролем может работать без перерыва. Автоматическая система при необходимости выключает агрегат, к примеру, при уменьшении водяного потока и при повышении давлении в сети. При расходе воды менее 50 л за минуту и понижении давления до полутора бар насос начинает работать
Если наблюдаются скачки давления в системе, если требуется уменьшить частоту запуска оборудования, его остановок при работе с минимальным расходом воды, то наличие автоматики очень важно. При постоянно высоком давлении в сети, повысится расход электричества, при этом коэффициент полезного действия оборудования снизится
Как выбрать шкаф управления насосами
Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование
Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:
- Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
- Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
- Тип управления. Оно может быть ручным, автоматическим и дистанционным.
- Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.
Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование
Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование
Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.
Шкаф управления одним насосом (ШУН-1)
Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент — контактор, софтстартер или преобразователь частоты. Логика работы самая простая — включить/отключить насос по сигналу или с кнопок «Пуск», «Стоп». ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.
| Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric | Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric | Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric |
Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)
Если же требуется более сложная логика работы, или резервирование по насосам — используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).
Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.
| Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ | Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric | ШУДН — 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric |
По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.
В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).
Управление 1 насосом
| |
Управление 2 насосами
| |
Управление 3 насосами
|
Особенности конструкции и предназначение
Если рассматривать работу шкафа, который осуществляет управление разнотипным насосом, то в качестве основных задач можно выделить следующие:
- Контроль функционирования электропривода насосного оборудования, а главное, что это возможно посредством перехода на ручной или автоматизированный режим управления;
- Мониторинг величины давления в системе, температуры транспортируемой жидкости, а также уровня воды в скважине;
- Выравнивание показателей электрических параметров (тока на клеммах электродвигателя и частоты вращения вала).

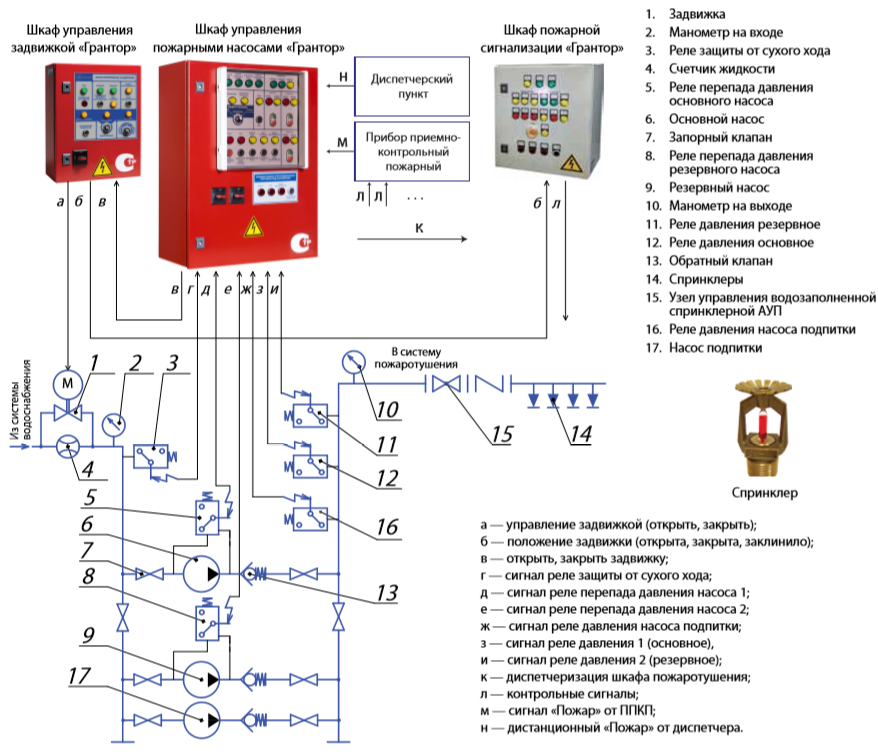

Схема шкафа для управления насосной станцией
Щит управления насосами способен организовать работу одновременно нескольких электроприводов, однако, в этом случае необходимо расширить функционал оборудования посредством добавления аппаратуры. Для того чтобы обеспечить более длительный срок эксплуатации насосной станции рекомендуется ввести периодичное включение агрегатов. Это позволит снизить интенсивность износа подвижных частей механизма.
Вне зависимости от целевого назначения (противопожарная, дренажная или водоотведения) состав оборудования системы управления разнотипного насоса будет включать в себя следующие элементы:
- Металлический корпус, в котором предусмотрены элементы крепления аппаратуры (DIN-рейки) и короба для прокладки проводов. Кабели заводятся в шкаф через металлические отверстия, закрытые сальниками. Обычно они располагаются в верхней или нижней части корпуса.
- Передняя панель, она же – дверь шкафа. На ней устанавливаются коммутационные элементы (кнопки запуска и остановки работы установки, а также переключатель режимов работы). Дополнительно схема управления насосом предполагает наличие индикации на передней панели, что позволит выполнять мониторинг значений основных параметров.
- Узел контроля нагрузок на фазах. Его рекомендуется располагать на входе аппаратной части шкафа.
- Контактор отвечает за подачу электроэнергии и отключение агрегатов от источника питания.
- Предохранитель. Этот элемент обеспечивает защиту аппаратуры на случай возникновения «пробоя» или короткого замыкания.
- Элементы контроля значений основных параметров – датчики, выполняющие управление разнотипным насосом по давлению и температуре. В ситуациях, когда эти величины значительно отличаются от нормального уровня, оборудование попросту не включится или, наоборот, своевременно отключится.
- Блок управления насосом, куда входят различные датчики: отключения и включения насосного агрегата, а также датчик переполнения. Отличительной чертой данного узла является необходимость ввода клемм в скважину, гидробак.
- Частотное автоматизированное управление насосом позволяет контролировать работу привода, а именно – вала асинхронного электродвигателя. Реализуется данная возможность посредством частотного преобразователя.
Именно такая комплектность оборудования принята за основу подавляющим большинством заводов-изготовителей. Разумеется, в зависимости от исполнения шкафа состав аппаратной части может несколько отличаться, что позволяет получить установку с дополнительными функциями и возможностями.
Виды датчиков уровня воды
Все датчики уровня воды для управления насосом можно разделить на две большие группы: контактные и бесконтактные. Бесконтактные способы в основном используются в промышленном производстве и делятся на оптические, магнитные, емкостные, ультразвуковые и т.п. виды. Датчики устанавливаются на стенки водяных баков или непосредственно погружаются в контролируемые жидкости, электронные компоненты помещены в шкаф управления. В быту наибольшее применение нашли недорогие контактные устройства поплавкового типа, отслеживающий элемент которых выполнен на герконах. В зависимости от расположения в емкости с водой подобные устройства делятся на две группы.
Вертикальные. В подобном устройстве в вертикальном штоке расположены герконовые элементы, а сам поплавок с кольцевым магнитом перемещается вдоль трубки и включает или отключает герконы.
Горизонтальные. Крепятся за верхний край сбоку стены резервуара, при наполнении емкости поплавок с магнитом поднимается на шарнирном рычаге и подходит к геркону. Устройство срабатывает и коммутирует электрическую цепь, помещенную в шкаф управления, она отключает питание электронасоса.
Особенности и преимущества
Коллекторный шкаф представляет собой закрытую металлическую конструкцию со съемной или стационарной дверцей, используемую для размещения узла соединения отопительных труб (включая подающую и обратную магистрали), приборов контроля, запорной и регулирующей арматуры. Такие устройства имеют привлекательный внешний вид, успешно скрывают и защищают все внутреннее содержимое. Помимо отопительного оборудования в изделии могут размещаться счетчики, контролирующие водоснабжение или работу других сантехнических или электрических приборов.
Коллекторные шкафы монтируют в непосредственной близости от пола. Их устанавливают строго вертикально. Поднимать распределительный узел выше 70 см от напольного покрытия не рекомендуется, чем ближе он будет к уровню труб в стяжке, тем эффективнее сработает система. Как правило, конструкцию размещают в ближайшем помещении к котлу отопления, на незаметном участке. При отсутствии отдельной комнаты или необходимости скрытия внутри нескольких коллекторных узлов шкаф устанавливают посередине помещения. При монтаже учитывается уровень поднятия уровня пола по окончании всех отопительных и отделочных работ.
В стандартном исполнении коллекторный шкаф состоит из:
- прочного пластикового или металлического каркаса с прорезями для подвода коммуникаций;
- системы крепежей для надежной фиксации корпуса внутри ниши или на стенке;
- дверцы с внутренним замком или защелкой, защищающей систему от детей или несанкционированного доступа.
Как правильно выбрать инструментальный шкаф, советы
Преимущества использования коллекторных конструкций в сравнении с открытой разводкой очевидны: все нужные приборы размещаются в одной точке без ущерба для интерьера, защищаются от внешних воздействий, доступны для осмотра или ремонта. Водяное отопление при такой схеме остается безопасным и функционирующем в обычном режиме. Монтаж распределителя в нужной точке позволяет существенно сократить расход труб водяного пола.
Популярные производители
Встраиваемые или наружные коллекторные шкафы при необходимости изготавливаются по индивидуальным заказам, но в большинстве случаев достаточно приобретения готовых к эксплуатации моделей стандартного размера. Основными поставщиками качественных изделий на российском рынке признаны:
- Итальянская компания Valtec, выпускающая стандартные и модифицированные распределительные шкафы из стали различных типоразмеров с привлекательным дизайном и надежной защитой от коррозии.
- Российская компания Grota, работающая на рынке с 1996 года, реализующая бюджетные стильные шкафы из листовой стали, оцинкованной горячим способом.
- ГК «Импульс» (Россия) с торговой маркой Wester, изготавливающая шкафы, окрашенные порошковым способом с предварительным нанесением фосфатной пленки.
Гарантия на данную продукцию устанавливается производителем, условия ее предоставления, возврата товара низкого качества стоит уточнить при приобретении вместе с проверкой сертификата и полномочий на реализацию
Вне зависимости от выбранного бренда, подбирая коллекторный шкаф для водоснабжения и отопления, следует обращать внимание на надежность креплений, состояние поверхностей, работу замков. Правильные производители не экономят на упаковке и делают ее из качественного гофрокартона или аналогичных материалов, защищающих короб с деталями при транспортировке
Valtec
Grota
Wester
Назначение шкафа
Основная функция аппарата – автоматизация включения и выключения двигателя насоса. Помимо нее можно выделит следующие действия, за которые отвечает шкаф автоматического управления:
- Обеспечивает бесперебойную работу оборудования, отслеживает наличие необходимого для работы напряжения в сети;
- Контролирует уровень воды в резервуаре и скважине;
- Позволяет дистанционно управлять насосом, если он погружной, и управление напрямую затруднительно;
- Предохраняет оборудование от коротких замыканий и перебоев в сети;
- В случае если насосов несколько, шкаф управления насоса обеспечивает их поочередную работу, равномерно распределяя нагрузки и продлевая срок службы насосов. Когда двигатель одного из них выходит из строя, шкаф запускает второй, и вода продолжает поступать.
- Фиксирует изменения условий работы (давление, количество воды в баке и скважине) и отключает либо, наоборот, включает насос в случае необходимости. Так, если воды в скважине мало, насос отключается, а при недостатке воды в баке щит управления запускает двигатель.
Помимо этого, некоторые модели, оснащенные частотным преобразователем, могут переходить в малошумный режим, чтобы не беспокоить обитателей дома ночью.
Шкаф управления сможет решать одновременно несколько задач
Техника безопасности при монтаже и эксплуатации ЩУН
Перед подключением автоматического шкафа управления насосами необходимо внимательно изучить принципиальные электрические схемы и инструкции производителя. Если условия эксплуатации предусматривают воздействие на щит повышенной влажности и критически высоких или низких температур, то необходимо выбирать модели с дополнительным утеплением и гидроизоляцией. Работоспособность и длительный эксплуатационный период ШУН обеспечены при соблюдении следующих условий:
- Оборудование монтируют только во взрывобезопасной зоне.
- Температура и влажность в месте установки соответствуют параметрам, указанным в инструкции.
- Параметры ШУН совпадают с характеристиками подключаемого насосного оборудования.
- Шкаф и насосные агрегаты к нему подсоединяет только лицо с определенной группой электробезопасности.
- Монтаж выполняется в соответствии с принципиальными схемами, приведенными в техническом паспорте или инструкции.
- Сечение кабеля для подсоединений соответствует величинам, рекомендованным производителем.
- После подведения напорного трубопровода, прокладки электрокабелей, сборки всех узлов, устройства заземляющего контура шкаф проверяют в ручном и автоматическом режимах.
- Любые действия по обслуживанию и ремонту осуществляют при выключенном щите, который должен быть заблокирован от повторного включения.
- Периодически чистят фильтры вентиляции или заменяют их на новые, подтягивают крепежные элементы.
- Регулярно проверяют блоки управления. Периодичность таких проверок определяет производитель.
Для облегчения эксплуатации ШУН производители обычно прилагают список с описанием самых распространенных неисправностей и рекомендации по их устранению. Некоторые неисправности можно ликвидировать самостоятельно. Например, сигнал «Авария – низкое давление» выдается системой защиты от сухого хода. В этом случае оператору необходимо проверить уровень воды в скважине или емкости и по возможности предпринять необходимые меры. Устройство будет разблокировано в автоматическом режиме при восстановлении требуемого уровня воды.
