Скважина на воду своими руками: типы скважин и выбор метода бурения

Ручное бурение скважины

Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.

Роторный способ

Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.

Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.

Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.

Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.

Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.

Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.

Шнековый способ

Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.

Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.

Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.

Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:

Подбор места для скважины на дачном участке

От правильного места выбора под скважину, зависит в дальнейшем, стоимость ее обслуживания, эксплуатации и количество финансов, затраченных на работу. Хотя формула в общем-то проста: чем ближе водоносный слой, тем меньше глубина скважины.

Для правильно подбора места под скважину чаще всего используется метод предварительного бурения, когда в предполагаемом месте размещения делаются углубления на 6-10 метров. После определения мест с залеганием воды, место для бурения необходимо подобрать с учетом других параметров:

1. Рядом не должны проходить различные коммуникации и линии ЛЭП;
2. Должны быть предусмотрены пути подъезда техники к колодцу (необязательно дорога, в случае чрезвычайной ситуации грядками и цветниками можно пренебречь для заезда спецтехники);
3. Для снижения затрат эксплуатации, желательно делать скважину поближе к дому;
4. Желательно разместить ее на самой высокой точке рельефа участка. Поскольку в случае подтопления или долгих проливных дождей это убережет от попадания грязи внутрь.

Выгода самостоятельного бурения скважины

Почему стоит выполнить эту работу самому, а не нанимать специалистов, которые бурят с установки, подающей воду под давлением? На это есть несколько причин.

Первая – вы ударно-канатным методом (который вам предлагается ниже) с помощью желонки установите фильтр для забора воды точно в нужном слое, и вода у вас будет чистой и вкусной, без привкуса ила.

Вторая – если у вас есть подросший сын, то вы займете его очень интересным делом, которое запомнится ему на всю жизнь.

Третья – если у вас нет инструмента, необходимого мужчине, то это дело заставит, наконец, его приобрести и научиться пользоваться.

Четвертая – это совсем не так сложно, как кажется.

Поэтапная инструкция бурения скважины на участке

До начала проведения работ на дачном угодье рекомендуется поинтересоваться у соседей, каков уровень залегания воды в вашей округе, после этого можно пробурить скважину на участке. В случае если недалеко есть колодцы – загляните в них. Если уровень воды выше 5 метров – это хороший знак, так как в этом случае из инструментов для бурения потребуется только садовый бур и примерная схема расположения источника воды.

Малогабаритную буровую установку или механическое буровое устройство — «ручник», можно взять в аренду. Таким образом, у вас появится возможность использовать удобное оборудование, не переплачивая лишней суммы, чтобы добыть воду на участке.

Опишем общую инструкцию сайта santehnikportal.ru относительного технологии, как сделать скважину для воды своими руками на даче:

1. В грунте необходимо сделать квадратную выемку с размерами 1,5×1,5 м и глубиной от 1 до 2 метров, это будет так называемый шурф. Он нужен для того чтобы предотвратить осыпание рыхлой поверхности грунта в скважину. Изнутри шурф необходимо обшить досками либо фанерой, а сверху на него для удобства проведения монтажа укладывается дощатый настил.
2. После того как установка собрана в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего начинают бурение.
3. Буровая штанга вращается вручную либо с помощью мотора-редуктора. При этом на штангу одевается подбабник, по которому один из рабочих будет наносить удары молотом. Другой вариант: бур поднимается при помощи лебедки и сбрасывается таким образом, как это делается при ударно-канатном бурении. Если это необходимо в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину монтируют обсадную трубу с установленным снизу специальным башмаком. Она также постепенно наращивается, как и буровая штанга.
5. После плывуна (грунт с повышенной влажностью) бурение ускоряется (ввиду начала водоносного слоя), а после снова замедляется. Это знак, что бур достиг водоупорного слоя и бурение можно завершать.
6. В скважину необходимо опустить фильтровальную колонку, после чего можно начинать ее промывку сильным водяным напором.
7. В скважину нужно опустить погружной насос для откачки воды до тех пор, пока она не станет кристально чистой.

На последнем этапе обустройства скважины на даче своими руками, устанавливают кессон, все полости необходимо засыпать песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод. При этом крайне не рекомендуется опускать водоводную трубу до самого дна. Она не должна доходить до крайней точки около 50 см, таким образом, будет обеспечен лучший ход воды наверх.

Трубу, которая ведет в скважину, необходимо снабдить вентиляционными отверстиями, в противном случае, без доступа воздуха вода быстро стухнет и добывать ее станет нецелесообразно для большинства нужд. Для постоянного доступа к скважине, на трубе можно оборудовать откидную крышку.

Совет! После того как скважину, сделанную ручным способом, запустили в работу, обязательно отдайте полученную из нее воду на экспертизу. Воду можно считать питьевой, если она имеет следующие характеристики: прозрачность не менее 30 см, содержание нитратов — не более 10мг/л, 1 литр содержит не более 10 кишечных палочек, максимальная оценка запаха и вкуса – 3 балла.

Сдача объекта, демонтаж техники и оборудования

Завершив все этапы создания скважины, сотрудники компании проводят демонтаж буровой установки и засыпают землей приямок (углубление на рабочей площадке, сделанное еще до начала бурения). Демонтированные конструкции увозят с вашего участка, а вы получаете полностью подготовленную к работе скважину. Помимо этого, специалисты оценивают производительность вашей скважины и качество воды, которую она выдает. В заключение вас должны подробно проинструктировать о правилах эксплуатации, после чего вы подписываете акт принятия выполненных работ и получаете паспорт на свою водяную скважину.

Тэги на странице:

Наши телефоны +7(937)532-77-37, +7(8442)50-18-61

Немного о самой технологии

Гидробурение скважин для воды — это процесс разработки верхних слоев грунта с вымыванием стенок канала при помощи направленного напора воды. То есть, помимо бурильной установки, еще используются насос и помпа, которые обеспечивают сильный поток воды и ее циркуляцию в процессе.

Зачем вообще использовать жидкость в таком процессе?

1. Вода позволяет куда быстрее преодолеть штанге бура мягкие слои, в которых она замедляется и увязает, что позволяет значительно ускорить работы. За день можно пробурить канал до 10 м глубиной.
2. Жидкость охлаждает рабочий механизм, предотвращая перегрев. Вода оказывает дополнительное влияние во время бурения, что упрощает весь процесс. В большинстве случаев на разработку потребуется 1-3 дня.
3. Кроме того, чистую воду используют только при разработке глинистого грунта, суглинка и супеси, в остальных случаях используют добавки. При работе с песком рекомендуется добавлять глину, которая укрепит скважину изнутри. Для прохода твердых слоев добавляют мелкую дробь или крупный песок, который выполняет функцию абразива.

Благодаря гидробурению образуется абиссинская скважина глубиной 15 м. При использовании самых простых установок максимальная глубина работ составит около 25 м, а при профессиональном оборудовании — почти 200 м и более. Использование воды помогает вымывать остатки после бурения с помощью насоса без применения других специальных приспособлений, которые требуют остановки работы бура.

При использовании наилучшей МБУ для работы на своем участке можно добраться до водоносного слоя на глубине 35 м, сделать довольно глубокую скважину, но не колодец. Разработка затрудняется при работе с крупными камнями и твердыми породами, которые не берет бур штанги. В местности, где в основном каменистая почва, оборудование для гидробурения скважин практически бесполезно.

Виды скважин

Буровая скважина — это специальное сооружение (выработка или полость в недрах земли) цилиндрической формы, с длиной значительно больше диаметра.

Устройства подразделяют по глубине и методу проходки. Глубина скважины определяется расположением водоносных слоев и требуемым качеством жидкости. Исходя из рельефа местности, водоносные горизонты расположены в земной коре по-разному.

Если ландшафт равнинный, то с большой вероятностью вода залегает по всему периметру. При наличии холмов бурить рекомендуется в низменностях. Классификация сооружений содержит несколько разновидностей.

Типы водозаборных выработок и грунтов

Питьевой источник во дворе загородного дома представляет собой цилиндрический шурф глубиной 10-150 м. Принцип бурения водозаборных систем основан на вскрытии глубоко расположенных пластов, богатых подземными ресурсами. Водный горизонт — пласт, в трещинах и порах которого находится влага. Пробить колодец или скважину — это значит найти такой источник, который обеспечит нужный объем жидкости подходящего качества.

Существует целый ряд условий, которые необходимо учитывать при устройстве систем забора воды самостоятельно:

1. Дебит — количество влаги, которое может дать скважина в единицу времени (л/с, м³/ч).
2. Годовая амплитуда — глубина залегания пласта в течение года в метрах.
3. Мощность горизонта — толщина водяного слоя.
4. Глубина расположения — границы кровли и подошвы пласта в метрах.

Почва характеризуется 3 типами подземных источников:

• верховодка;
• фильтровые напорные и безнапорные воды;
• артезианские.

Песчаные напорные и безнапорные источники находятся на глубине 40-95 м. Вода среднего качества, но после фильтрации пригодна для питья и приготовления пищи.

Артезианский слой в зависимости от региона строительства располагается на глубине 100-250 м и дает возможность извлекать нужный объем воды высокого качества. Подобные выработки долговечны, затраты по очистке — минимальные, скважины обеспечивают бесперебойную поставку ресурса в течение 35-50 лет.

Прежде чем выкопать скважину, следует выбрать место, определить глубину расположения и качество питьевого источника.

В зависимости от результатов исследования выбирают тип и глубину выработки, которая может быть следующего вида:

• абиссинская («игла»);
• песчаная фильтровая («на песок»);
• артезианская.

Абиссинский колодец («игла») — наиболее простой способ вручную и своими силами обеспечить бесперебойный источник водоснабжения. Для устройства системы достаточно набора металлических штанг и наличия садового бура. Прогнозируемая глубина выработки — 10-12 м, продуктивность — 45 л/мин, срок эксплуатации — 25-30 лет.

Скважины «на песок» состоят из металлической или асбестовой и сетчатого фильтра. Конструкцию помещают в песчаный грунт водоносного слоя, откуда и выполняют забор воды. Дебит источника составляет 0,8 м³/час, глубина — 15-40 м, эксплуатационный ресурс — 10-15 лет.

Артезианский источник рекомендуют пробивать, если потребность в питьевой воде составляет 100-250 л/час. В этом случае прогнозируемая глубина колодца от 100 м, дебит неограничен, срок использования — 35-50 лет.

Виды скважин

Верховодка

Самым верхним пластом являются верховные воды – они залегают примерно в 10 м от поверхности. Иногда для обеспечения водой используют их, но делать это не рекомендуется. Для безопасного использования такой воды требуются постоянные санитарные проверки – верховная вода редко бывает пригодна для питья, чаще она используется для технических нужд.

Верховодка и другие слои

Скважина на песок

Обычно скважины бурят до безнапорного пласта – он залегает примерно на 5-20 м от поверхности и является куда более безопасным для питья, нежели вода из верховного пласта. Скважину в безнапорном пласте называется скважиной на песок. Прежде, чем начать употребление воды, рекомендуется все же проверить ее с привлечением санитарной организации, но получение положительного заключения гораздо более вероятно.

Безнапорный пласт не имеет напора, при этом для безопасной эксплуатации обязательно необходима фильтровка мелких частиц почвы. Дебет такой скважины равняется примерно 2 куб. м/сутки.

Скважина на известняк

Из нее добывается вода высшего качества. Глубина таких скважины на известняк может составлять от 7 до 50 м. В состав водоносного пласта входят: суглинок, известняк и водоупорная порода. Именно такие скважины содержат воду очень высокого качества и потому, для обеспечения дачи питьевой водой бурение скважин на воду своими руками лучше производить именно в известняке.

Скважина на известняк и артезианская скважина

Пласт обладает своим напором – это помогает поднимать воду на поверхность. Дебет равняется 5 куб. м/сут. Перед использованием воды рекомендуется тем не менее провести ее санитарную проверку. Важными преимуществами такой скважины перед всеми другими является:

• долгий срок службы;
• упрощенная система водоснабжения, благодаря наличию у скважины собственного напора;
• стабильный суточный дебет;
• отсутствие необходимости в песочном фильтре;
• высокое качество и чистота воды.

Артезианская скважина

Артезианская скважина располагается в межпластовых водах и предоставляет самое высокое качество и уникальную чистоту воды. Глубина такой скважины залегает от 30 до 50 м глубины, поэтому пробурить ее вручную практически невозможно.

Артезианская скважина

Да и пытаться самостоятельно пробурить скважину под воду в таком пласте не стоит поскольку артезианские воды считаются ценным природным ресурсом и охраняются законодательством.

Виды скважин

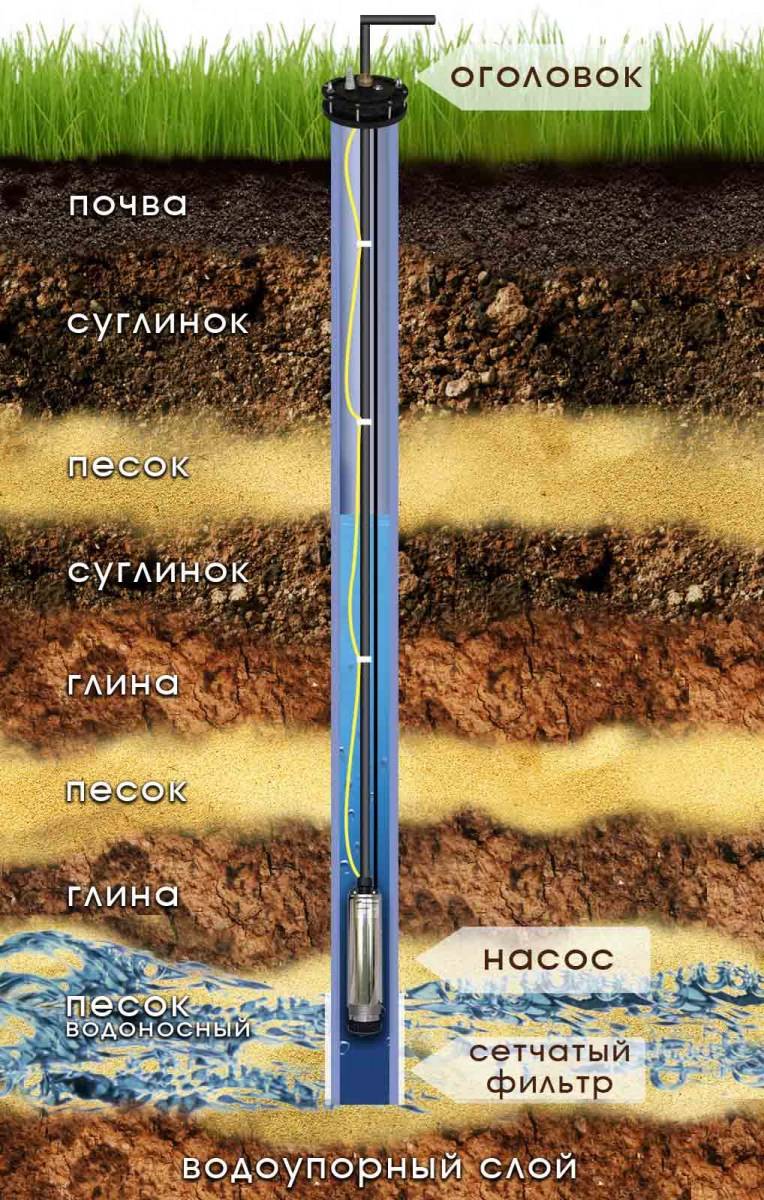

Скважина на воду — это длинный и узкий ствол в горной породе. Именно в него опускается бур или буровой снаряд на длинной жесткой штанге, собранной из труб, или на тросе. В стволе помещается обсадка, которая предохраняет его стенки от разрушения и держит давление окружающей породы. Такая обсадка или плотно сидит в стволе, или оформляется с затрубным пространством, заполненным засыпкой, глиной (так называемый, «глиняный замок») или залитым бетонным раствором.

Что касается нижнего конца ствола, то он может быть заглушенным, открытым или со ступенчатым сужением — забоем. В забое или просто снизу делается заборное устройство.

Верхняя часть обсадки — это оголовок скважины. В нем или вокруг него размещается комплекс устройств, носящий название «обустройства» скважины.

Скважины могут быть самых разных конструкций, но для самостоятельного выполнения больше всего подходят:

Скважина-игла. При ее оформлении штанга, обсадка и буровой снаряд составляют единое целое. Бурение выполняется ударным способом. Никакого дополнительного оборудования и инструментов для такой скважины не требуется. Предельная глубина «иглы» — 45 м, скорость проходки — 2-3 м/час. Скважины-иглы используют для обустройства абиссинских колодцев

Дебет у них небольшой, но летом стабильный, поэтому они идеально подходят для оформления на даче. Срок службы такого сооружения зависит от регулярности и интенсивности водозабора, но предсказать, сколько будет существовать тот или иной абиссинский колодец не получится — есть те, что эксплуатируются более 100 лет, а некоторые иссякают за полгода.Важно: Скважины-иглы не подлежат ремонту, поскольку пролегают в неплотных и неоднородных грунтах.

Несовершенная скважина. Такие в пласте просто «висят»

Для их исполнения не потребуется ни особых буровых навыков, ни геологических познаний. Но дебет таких скважин невелик, а качество добываемой воды оставляет желать лучшего. Можно, правда, получать и более качественную воду, если скважину внизу заглушить. Но большинство «самобойных» сооружений оформляется все-таки несовершенными в силу целого ряда обстоятельств.

Совершенная скважина. В ней обсадка опирается на кровлю водоупорного подстилающего пласта. Качество воды и дебет таких скважин максимальные, но для их проходки потребуются и знания местной геологии, и буровой опыт. В противном случае возможно затягивание пластичного подстилающего пласта в обсадку. Кроме того, без опыта и знаний можно проткнуть в процессе бурения подстилку, тогда вода уйдет ниже.Важно: Совершенная скважина, выполненная с ошибками, способна серьезно навредить экологии местности, в которой пробурена.

Скважина с забоем. Эта может быть, как несовершенной, так и совершенной. Наличие забоя облегчает ее обслуживание и делает ремонтопригодной (до определенной степени). Но по-настоящему качественно выполнить такое сооружение могут лишь опытные мастера-буровики.

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

1. В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
2. После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
3. Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
4. Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
5. После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
6. В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
7. В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками устанавливают кессон, все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Технологии бурения

Есть куча различных методик установки скважин, успешно используются для совершения данной работы. Каждый метод обладает уникальными свойствами, которые помогут обеспечить необходимые условия. Освоив различного рода методики, спокойно осуществите бурение своими силами. Рассмотрим каждую методику:

Шнековый метод

Способ применяется для бурения скважин на маленькой глубине. Берётся специальный инструмент, бур, которым прорубается земля и выносится наружу приваренными лопастями. Если лопасти приделаны под прямым углом, весь мусор придётся доставать. Если лопасти приделаны под углом менее 90-та градусов, то весь мусор не придётся доставать.

Технологией стоит пользоваться на гравийных и суглинистых грунтах. Другие местности невозможно бурить шнековым методом. В случае необходимости учитывайте все условия.

Колонковое бурение

Существует определённый инструмент – труба, на конце закреплена колонковая воронка, оснащенная острыми зубцами, сделанными из стойкого и качественного металла. Инструментом можно пробурить плотные, твёрдые породы. Колонковая труба напрочь разрушает весь прочный грунт долотом, после чего, коронка осуществляет разбуривание и выбрасывает наружу все накопившиеся отходы в трубке.

Разбуривание происходит из-за вращения колонки с трубкой, углубляется глубже в грунт и создаёт нужную нам скважину с определённой шириной, равной сечению используемой детали. Ненужный мусор выбрасывается наверх со снарядом под названием «Стакан». Тяжеленной кувалды убирают породу. В самостоятельном разбуриванье этим приёмом, предусматривается подача чистой воды, воды с небольшими кусочками глины. Решением этой задачи, является укрепление стенок.

Ударно-канатный метод бурения

Используется оборудование под названием тренога. Сооружение высотой в два метра, которое конструируется прямо на самом месте установки. Сверху треноги прикрепляется блок. Через блок кидается трос, в конце устанавливается желонка. Суть приспособления заключается в его опускании и поднимании наверх, используя трос. Желонку очищают от мусора через дырочку, находящуюся на расстояние 50 сантиметров от рамки снизу.

Бурение ударно-канатным приёмом скважин своими силами, предоставляет поднятие бурового приспособления на высоту, которую позволяет тренога, и затем его опускают обратно под силой притяжения. Позволяет разбить породу. Обломки собираются желонкой. Помните, нужно всегда возводить треногу.

Ручное роторное бурение на воду

В таком способе ствол создаётся благодаря буру, выглядящее как огромное сверло. Прорывает в земле поток, создавая вращения. Канал нужен для того, чтобы достать необходимого водо-несущего слоя. Прибор качествен при бурении скважин самостоятельно на воду в гравийных и суглинистых почвах. На неустойчивых, песчаных местностях, скважину можно закрыть с помощью бура-ложки.

На песок

Чтобы проделать бурение скважин на песок, достаточно взять вышеописанные методы, шнековый или ударно-канатный способы. Одна сложность в данном бурение – очистка канала от шлама. Нужно тщательно подходить к работе в этом приёме, первоначально, убрав рыхлый верхний слой почвы. Постоянно следив за наполнением лопастей или желонок шламом. Для облегчения работы, можно периодически подливать воду в канал, после чего, медленно опускать прибор внутрь, делая скважину.

Ручное бурение скважины под воду

Бурение скважины вручную только для неподготовленного человека покажется процессом крайне сложным, требующим больших физических затрат. При определенных знаниях и подготовке изготовить бур для скважины своими руками реально и посильно. В зависимости от условий залегания грунтовых вод можно воспользоваться несколькими способами самостоятельного бурения скважин.

Для проведения работ по бурению обычно приглашают специалистов, но при желании их можно выполнить самостоятельно

Ударный способ

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

• треноги, которую размещают над местом бурения;
• блока с лебедкой и тросом;
• забивного стакана, штанги;
• желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают. Операция повторяется до того момента, пока не будет достигнута необходимая глубина.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

• экономичный способ в финансовом отношении;
• ремонт и профилактику ручного бура производить несложно;
• оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
• способ применим в труднодоступных местах;
• эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

Ударно-канатная схема с желонкой и пробойным долотом

На какую глубину бурить скважину

Добычу воды на участке загородного дома можно производить с трех водоносных пластов, глубина которых может отличаться в зависимости от региона:

• «верховодка»;
• межпластовые напорные и ненапорные воды;
• артезианские воды.

Казалось бы, проще всего использовать «верховодку» – она расположена ближе всего к поверхности и нет необходимости глубокого бурения. Но у этой воды есть несколько недостатков, которые делают ее использование проблематичным.

Фактически первый водоносный горизонт – это вода, просочившаяся через рыхлые породы вглубь с поверхности и ее качество очень сомнительное. Она может содержать в своем составе химические удобрения, даже в том случае, если вы их не используете, они легко просачиваются с соседнего участка. Соблазнившись на небольшую стоимость бурения скважины на воду на «верховодке», придется постоянно тратиться на очистку воды, чтобы она была пригодна для приготовления пищи и других бытовых нужд. Помимо этого, такие скважины, из-за ограниченного запаса воды, имеют короткий срок службы. В основном на «верховодке» сооружают колодцы и воду используют исключительно для полива огорода.

Межпластовые напорные и ненапорные воды имеют достаточно высокое качество, поскольку защищены от загрязнения верхним водоупорным слоем. Такая вода вполне пригодна для бытовых потребностей, а объем водоносного горизонта постоянен.

Лучшим качеством обладает артезианская вода — она соответствует всем санитарным нормам, поскольку водоносный горизонт находится на большой глубине и надежно защищен водоупорными слоями от загрязнения поверхностными водами. Срок эксплуатации водяной артезианской скважины самый большой – до 50 лет при стабильном объеме водоисточника. Но для бурения такой скважины согласно закону «О недрах» необходима лицензия и заключение контролирующих органов о пригодности участка для устройства зоны санитарной охраны, которая занимает до 40 соток. Собрать все документы непросто, и не все имеют возможность выделить такой участок земли для санитарной зоны, поэтому бурить артезианские скважины на приусадебном участке нецелесообразно.

В большинстве случаев в качестве источника воды используют второй водоносный горизонт, чтобы понять сколько метров бурить скважину воды необходимо узнать глубину его залегания. Никакие народные методы не помогут этого сделать, определить глубину можно только методом разведывательного бурения.

Технология бурения

Схема установки скважинного насоса и графического расчета напора.

Для бурения скважин водой используется специфичная технология. Соблюдаются следующие этапы проведения работ:

Сначала требуется правильно собрать бурильное долото, приготовить смесь для промывки, глиняный раствор. Вода используется, чтобы размывать почву. А раствор глины является веществом, которое поможет укрепить стенки после того, как скважина будет готова. Сам буровой раствор надо подбирать в зависимости от того, какой грунт на участке. Помочь могут специалисты, которые будут проводить предварительное исследование на наличие водоносного слоя на участке. Если подготовительные работы закончены (приготовлена обсадная труба, раствор и глина), можно начинать сборку установки для бурения. Через помпу начинают подачу раствора в шланги, далее берется вертлюг, который и обеспечивает подачу воды до наконечника. Под сильным напором вода разрушает грунт, начинает вымывать породу наверх. Отработанный раствор отправляют в приямок, тут разрушенный грунт сразу оседает на дно, а сам раствор попадает в земляную чашу, уходит в грунт, после чего достигает наконечника буровой установки. Бурение скважины напором продолжается, постепенно выносится все больше породы

Важно следить, чтобы на пути прохождения не попадались глина и валуны. В этом случае бурение надо проводить при помощи традиционного метода, т

е

бура. По мере прохождения ствола необходимо опускать в него обсадную колонну. Она укрепляет стенки, предотвращает осыпание грунта. Когда достигнута необходимая глубина и поступает вода из водоносного слоя, необходимо процесс бурения прекратить.

е. бура. По мере прохождения ствола необходимо опускать в него обсадную колонну. Она укрепляет стенки, предотвращает осыпание грунта. Когда достигнута необходимая глубина и поступает вода из водоносного слоя, необходимо процесс бурения прекратить.

Оно служит в качестве укрепления. Наверху следует установить кессон, при необходимости тут же монтируется автоматика, гидроаккумулятор.

Выбор насоса для подъема воды из скважины

Заключительным этапом в обеспечении дома водой является ее подъем из источника. За это отвечают насосы для скважин.

По месту установки выделяют поверхностные и погружные модели. К первым относят устройства, работающие по принципу всасывания. Они подходят для скважин до 8м. Поверхностные насосы станут отличным выбором для абиссинского колодца.

Для артезианской или фильтрационной скважины такой тип не годится. Поэтому необходимо приобрести погружное изделие. При его выборе отталкиваются от глубины скважины.

В паспорте каждого насоса приведены данные о максимальной высоте, на которую может подняться вода. Лучше приобретать агрегаты с небольшим запасом производительности, т.е. для скважины протяженностью 60м подобрать насос, рассчитанный на глубину 70м.

По конструкции различают центробежные и вибрационные насосы. Подача воды в первом случае осуществляется лопастным колесом, а во втором — колеблющейся мембраной.

Преимущество вибрационных машин заключается в их цене, простоте установки и ремонта. Но со временем от вибрационного воздействия может разрушиться грунт или обсадная труба. Специалисты советуют рассматривать вибрационные агрегаты как временный вариант.

Более безопасным является центробежный насос. Он выбирается в зависимости от производительности, размеров и максимальной рабочей глубины.
