10 основных правил по кладке дачной печи
- Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
- Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
- Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
- Фундамент под печь выполняется отдельно от основного.
- На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
- Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
- Каждый ряд начинайте вести с угла.
Фундамент под печь
Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания
Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см
После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.
Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.
Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:
- выложить из кирпича;
- заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.
Рецепт бетонного раствора – одна часть цемента содержит 2,5 части песка и четыре части гравия.
Готовим раствор для кладки печи
Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.
Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).
Кирпичная или металлическая?
Если помещение планируется обогревать только печью, то лучше подойдёт кирпичная — она дольше отдаёт тепло в комнату и медленнее остывает. Она нуждается в установке крепкого фундамента, который держит конструкцию.
Фото 3. Готовая простая печь для обогрева дачи. Дополнительно оснащена варочной поверхностью.
Металлическая печь подойдёт в случае, когда в доме уже есть отопление или помещение используется лишь время от времени и его необходимо быстро прогреть. Металлическая печь лёгкая и не требует установки фундамента.
Выбор того или иного типа печи зависит от условий, где планируется её использовать.
Через какое время можно использовать устройство
Сразу после кладки печи не топят. Естественная просушка кладки занимает 5-8 дней. Время сушки тем больше, чем ниже температура воздуха. При отрицательных температурах кладка не просыхает вообще.
Для ускорения сушки в топку направляют тепловой вентилятор или включают в ней мощную электрическую лампу накаливания.
После естественного просушивания печку начинают протапливать, используя небольшие охапки сухих дров. Период принудительной сушки занимает разное время (от 10 дней до 3 недель).
Принудительную сушку считают завершенной, когда на стенках топки и на внутренней стороне остывшей печи перестает появляться конденсат (капельки воды). После исчезновения конденсата сооружение готово к полноценной топке (через 3-4 недели в летнее время, через 1-1,5 месяца зимой).
Русская печь на улице
Как строительство русской печи вне дома, так и ее эксплуатация имеют особенности. Вызваны они более агрессивными воздействиями атмосферных явлений в процессе горения и при долгих зимних простоях. Оставленная на морозе хотя бы на несколько дней без использования печка неравномерно прогревается лучами солнца. А кладочные швы напитываются атмосферной влагой.
При первом растапливании после перерыва нужно использовать малое количество щепы. Выходящие из трубы газы должны стать прозрачными, на что в среднем требуется полтора-два часа. После этого можно закладывать обычные дрова.
С мангалом
Примитивная конструкция стационарного уличного мангала предполагает открытый с одной стороны кирпичный короб с суживающимся кверху дымоходом. Такой вариант ближе не к русской печи, а к английскому камину.
Чтобы устроить более трудоемкий в изготовлении, но эффективный уличный очаг русского типа, потребуется куда больше кирпича. Схема кладки русской печи на улице своими руками показана на рисунке:
Схема кладки русской печи на улице своими руками
Это устройство выполняет функции обыкновенной подовой конструкции, оборудованной решеткой для готовки на углях.
В беседке под навесом
Для возведения печи в некапитальных деревянных постройках (веранды, беседки, крытые террасы) актуальными становятся требования пожарной безопасности. Вокруг кладки нужно создать негорючий пояс: не меньше 30 см от стенок и 60 см – со стороны дверцы. Для этого подойдет термостойкий материал – листовой асбокартон толщиной свыше 4 мм. Сверху его следует обшить кровельным железом.
Печь для выпечки хлеба
Устройство хлебопекарной печи на дровах может иметь упрощенную конструкцию. Многие требования к традиционному очагу для такой разновидности печки необязательны.
Важнейшие требования:
- достаточный размер топочной камеры, чтобы внутри поместился поддон с формами;
- выраженный сферический свод, чтобы тепловое излучение фокусировалось в центре горнила и поддерживало нужную температуру.
Размещение хлебной печи на улице позволяет не очень тщательно выкладывать отводящие каналы. Ведь угроза отравиться угарным газом на свежем воздухе намного меньше, чем в помещении.
Как построить на улице
Главная особенность проектирования уличной печи – необходимость предусмотреть защиту от атмосферной влаги. Понадобится построить надежный навес. Для него возводят стропильную конструкцию на деревянных или металлических столбах. Можно устроить силовую систему и сваркой из металла. Основное требование: способность навеса удержать как собственную массу в ветреную погоду, так и снеговую нагрузку зимой.
Кладка порядовок
Порядовки — пошаговые инструкции по кладке, подробно указывающие порядок действий в каждом последующем ряду. Именно благодаря им процесс сооружения русской печи может освоить любой желающий.
Первый ряд предпочтительнее класть из пережжённого кирпича, который меньше впитывает влагу. Углы первого ряда выкладываются из кирпичей, обрезанных до 3/4 длины. Для лучшего прилегания внутренние углы одного из них и соседнего отпиливаются. Для этого применяется болгарка, алмазная пилка и т. п. инструмент. Такая кладка необходима для того, чтобы правильно связать углы в последующих рядах.
2-й ряд: начинается кладка стен печи, закладываются прочистки спереди и с левой стороны. Справа на фронтальной части формируется зольник.
3-й ряд: чистки слева закладываются кирпичами без раствора. Спереди устанавливаются дверцы поддувала и прочистки. Дверцы устанавливаются с помощью пережжённой стальной проволоки, которая укладывается в пропилы в кирпичах и закрепляется кладочным раствором.
4-й ряд: перекрываются подовые каналы.
5-й ряд: устанавливается решётка колосника малой топки. Для кладки внутренней части топливника используется огнеупорный кирпич, который кладётся без раствора.
6-й ряд: с левой стороны печи устанавливается водогрейный бак, кладка топливника огнеупорным кирпичом продолжается.

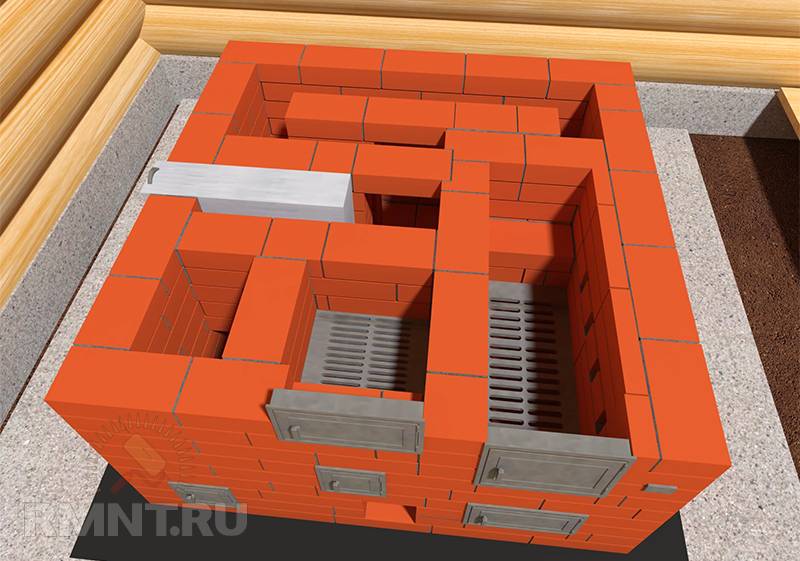

7-й ряд: устанавливается колосниковая решётка топки плиты, продолжается кладка стенок печи и первого топливника. Правая стенка укрепляется с помощью стальной полосы, укладываемой в шов и стягиваемой торцевыми заглушками.
8-й, 9-й ряды: продолжается кладка стен и внутренних каналов. Устанавливаются дверцы топки плиты и малого топливника, закрепляются описанным выше способом — с помощью закалённой проволоки.
10-й ряд: своды первого и второго топливника соединяются. Перекрывается дно горнила. Каналы дымооборотов остаются открытыми, таким образом, они выводятся в горнило.
В 11-м ряду на переднюю кромку кладки устанавливается стальной уголок 30х30 мм, сверху укладывается плита. Открытое пространство правого топливника перекрывается съёмной колосниковой решёткой.
12-й ряд: начинается кладка передних стенок горнила (используется огнеупорный кирпич) и боковых стенок плиты. Устанавливается заслонка горнила. Слева от плиты начинается формирование нижней части дымохода. Между ним и горнилом остаётся отверстие, которое закрывается задвижкой летнего хода.
Далее необходимо изготовить шаблон арки из дерева и фанеры. По нему выкладывается свод арки.
13–16-й ряды: продолжается формирование стенок печи. Перекрывается устье горнила.
17-й ряд: начинается постепенное сужение свода горнила и расширение дымохода. Задняя стенка печи укрепляется с помощью стальной стяжки.
18-й ряд: перекрывается свод горнила, начинается кладка передней стенки печи, образующей перетрубье.
Для кладки свода горнила снова потребуется соорудить шаблон — опалубку. Он состоит из двух прямоугольных рамок, на которые опираются фанерные детали с полукруглым верхом — кружала. Чтобы конструкцию можно было разобрать снаружи, кружала крепятся на съёмные штыри, а чтобы она не сложилась внутрь раньше времени, между рамками вставляется несколько распорок. Поверх кружал делается гибкий настил, собранный из тонких досок с помощью верёвок или ремней.
19-й ряд: передняя стенка горнила укрепляется при помощи стяжки, продолжается возведение стенок выше горнила, образуя пространство для засыпки.
20-й ряд: свод горнила засыпается песком и хорошо уплотняется. Это делается для того, чтобы увеличить его теплоёмкость и обеспечить качественное выпекание хлеба и т. д.
21-й ряд: печь перекрывается, перетрубье постепенно сужается в сторону дымохода.
22–23-й ряды: продолжается кладка дымохода и сужение перетрубья.
24-й ряд: перетрубье перекрывается вентиляционной заслонкой.
25–26-й ряды: пространство над перетрубьем постепенно соединяется с дымоходом, сужается.
Дальнейшая кладка производится в зависимости от высоты помещения: снаружи дымоход сужается ступенькой перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ней, кладка производится на цементно-песчаный раствор.
Вот печь и готова. Осталось выложить трубу над поверхностью кровли — и можно топить! Родная русская печь и накормит, и обогреет, и спать уложит — знай, подкидывай дровишек.
Особенности кладки печи из кирпича своими руками
Какие нюансы нужно знать, прежде чем приступать к кладке печи?
Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом
Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы
Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи
Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.
Колосниковая решетка
Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.
Материалы, которые понадобятся для кладки печи.
Красный полнотелый керамический кирпич (М-150.)
М 150
- Шамотный (огнеупорный) кирпич.
- Кладочный раствор (песок, красная печная глина).
- Материал для фундамента (цемент, графий, песок).
- Рубероид.
- Асбестовый шнур, оцинкованная проволока.
- Доски для создания опалубки.
- Армирующая сетка.
- Колосниковая решетка.
- Варочная поверхность (плита).
- Зольник и дверца зольника (поддувала).
- Топочная дверца.
- Дымоходная вьюшка.
- Задвижка дымоходного канала.
Инструменты, которые понадобятся для кладки печи:
- Строительный уровень.
- Совковая лопата.
- Строительный маркер.
- Измерительная лента (рулетка).
- Строительный отвес.
- Угломер.
Используемые печные приборы
К печным приборам относятся такие металлические изделия, которые служат для осуществления регулировки и удобной эксплуатации печей. Вот их краткий перечень:
Схема установки кирпичной печи.
- топочная дверца;
- поддувальная, прочистная дверцы;
- задвижка;
- колосник;
- плита из чугуна;
- духовой шкаф (духовка);
- коробка водогрейная.
Производство таких печных приборов осуществляется из чугуна либо различных алюминиевых сплавов. Дверцы и задвижки, изготовленные из чугуна, не будут коробиться, ржаветь, плотность их закрывания высокая.
Предназначение топочной дверцы – загрузка топлива в печку и контроль его состояния. Существует два основных вида топочных дверок: обычные и герметичные.
Назначение поддувальной дверцы – регулировка подачи воздуха в топку и закрытие зольной камеры.
Прочистная дверка предназначена для чистки дымоходных каналов от скопления золы и сажи.
Задвижка печная выполняет функцию закрытия дымоходной трубы после окончания топки и перекрытия дымового канала в комбинированной печи.
Колосник, или колосниковые решетки, используется для того, чтобы обеспечить равномерную подачу воздуха к топливу, а еще – для удаления золы.
Плиты из чугуна настилаются поверх кухонного очага и отопительно-варочной печи.
Кирпичная печь с плитой очень удобна для приготовления пищи. Производятся плиты из чугуна (серого), они могут быть сплошными без наличия конфорок, а могут быть оснащены одной либо двумя конфорками с различным диаметром. Еще один вариант – составные плиты. Любой плитой из вышеперечисленных удобно пользоваться, выбор зависит от вашего вкуса и вида печи.
Печные духовки используются для приготовления пищи, в том числе выпечки различных изделий, сушки ягод и фруктов. Их производство подразумевает использование листовой стали с толщиной от 0,8 до 2,5 мм.
Коробки водогрейные применяются для подогрева воды, размер и конструкция различны, зависят от размера печки и места установки.
10 основных правил по кладке дачной печи
- Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Выбор места для строительства
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Швы делаем тонкими
- Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Натяните отвесы по углам
- Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
- Фундамент под печь выполняется отдельно от основного.
- На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
- Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
- Каждый ряд начинайте вести с угла.
Материалы и инструменты
Не зависимо от вида выбранной печи, работы по их возведению очень похожи, а сами конструкции имеют незначительные функциональные различия между собой. С технической стороны они будут отличаться универсальностью, степенью отдачи и размерами.
Исходными строительными материалами для возведения кирпичной печей служат:
- проволока
- известь с песком
- глина
- кирпич
Приобретая последний, нужно убедить в правильной его форме и достаточном уровне обжига.
Для приготовления раствора можно использовать огнеупорную, красную или даже обыкновенную глину. Потребуется также вспомогательное оборудование, которое можно приобрести на рынках:
- Необходимые дверцы и заслонки
- Вьюшки и задвижки
- Колосниковые решетки
- Плиты с конфорками и т. д.
Кроме материалов и комплектующих для печи потребуется подготовить набор рабочих инструментов (уровень, отвес, молочную кисть, правило, молоток печника, уровень и т. д.).
Возведение печи
Для того чтобы сложить печь по всем правилам, требуется помнить, что первый ряд возводится без использования раствора, то есть «насухо». Между кирпичами в обязательном порядке должны оставаться зазоры. Далее раствор при помощи мастерка размещается там, где предполагается разместить угловой кирпич. Необходимо разровнять слой раствора, чтобы получить ровную линию. После этого кирпич следует поместить на подготовленную для него площадку, требуется слегка прижать его и постучать мастерком сверху. Лишний раствор, который будет выделяться из щелей, требуется убрать.
Один из способов возведения печной арки из кирпича
Правильность укладки углового кирпича проверяется тщательно — поможет в этом строительный отвес. Необходимо учитывать во время контроля как горизонтальную, так и вертикальную линии.
Порядок установки всех остальных кирпичей зависит именно от установки кирпича с угла конструкции и отличается лишь тем, что нужно будет полностью заполнять скрепляющим раствором и вертикальное пространство. Используя уровень, требуется проверять ровно ли идет возведение ряда, а отвесом контролировать углы. Этот процесс очень важен, так как от этого зависит, как будет выглядеть русская печь в конце работы по ее возведению. Все швы требуется «перевязывать.
Пример профессиональной «перевязки» кирпичной кладки
Важно не забыть сразу сложить место для скопления золы – конструкция состоит из четырех рядов. В третьем ряду укладываются кирпичи по ¾ их основной длины
Используя «болгарку» потребуется отрезать лишнюю часть. Завершать следует 4 рядом. Здесь работа производится выкладыванием кирпичей на ¾, но уже по их ширине.
Следующий этап — устройство дымохода. Этот процесс по сложности не превышает саму кладку, но требует повышенного внимания, чтобы не повредить несущих, основных конструкций и балок, а также основных перекрытий крыши. Рекомендуемая высота трубы — не менее 5 метров. Для того чтобы облегчить работу и немного сэкономить на материалах, можно не выкладывать часть трубы, которая выходит из крыши. Эту часть можно заменить на конструкцию из металла. Внутренний диаметр трубы, выходящей за пределы крыши, составляет 12 см, толщина стенок – 1 см. Возвышение над перекрытиями чердака должно составить не менее 1 метра. Места стыка фиксируются при помощи металлической сетки и раствора на основе цемента.
Существует множество вариантов организации дымохода
Таким образом, русская печь своими руками – это не невыполнимая задача, а вполне посильная работа для тех, кто использует качественные материалы, проявляет упорство в работе и внимание к деталям. Сегодня пошаговая инструкция и чертежи печи позволяют возвести в доме или в бане конструкцию, которая будет надежно служить, выполняя положенные ей задачи
Главное условие – строго следовать рекомендациям пожарной безопасности и не экономить на материалах.
Также рекомендуем к прочтению:
Материалы подходящие для отделки каминов и печей: преимущества и недостатки Дачная печь заиграет свежими красками Разнообразие отделочных материалов для камина Многообразие плиток для камина: какую выбрать и как облицевать? Виды отделки печи своими руками в частном доме
Нюансы строительства
Чтобы сложить долговечную печку нужно иметь достаточно знаний об ее устройстве, упростит процесс применение хитростей бывалых печников.
- Чтобы не тратить много времени на отделку, достаточно красиво выложить печь из кирпича. Чтобы куски раствора не портили внешний вид используйте строительный скотч, который впоследствии отклеивается вместе с грязью. Придать печи оригинальный фасад можно с помощью блоков разного цвета, скругленных болгаркой.
- Применяйте покупные растворы. Они содержат качественный заполнитель и вяжущее, к тому же производятся с использованием современных агрегатов и добавок, что улучшает их технологические свойства.
- Разница в термоустойчивости между шамотом и силикатными блоками составляет 550 градусов, чтобы облицовка не разрушалась топку нужно обогнуть листом базальта.
- Многие чертежи и схемы печей указывают на необходимость эксплуатации металлических уголков. С их помощью гораздо проще построить печку своими руками или сложить теплообменник. К тому же уголки помогают верно ориентировать все ряды кладки по разметке.
- Для создания швов одной и той же толщины можно применять железные пруты – они выкладываются на нижний ряд и заливаются раствором, после чего прижимаются верхним слоем.
- Сложить арку печи или камина удобно при помощи шаблонов из гипсокартона или других плотных материалов. Для формовки кирпичей используйте разный насадки.
- Кладку печной трубы производите по уровню и отвесу. Даже незначительный крен на 5-6 градусов способен разрушить все ваши старания.
- Закупайте заранее весь нужный строительный материал. Нет ничего хуже, чем в разгар процесса ехать в супермаркет за несколькими сверлами или кирпичиками.
- Не торопитесь и не приступайте к выполнению работ по сборки печи в плохом настроении — раздражение и спешка не лучшие советчики в строительном деле.
- Чаще сверяйтесь со схемами и не допускайте отклонений от разработанной конструкции.
- Пользуйтесь качественными инструментами и строительными материалами — это повысит безопасность работ и улучшит качество камина или печки.
