Способы копчения

Существует несколько способов холодного копчения, а именно:

  1. Использование электроплитки. В данном варианте на дно холодильника устанавливается небольшая электроплитка. После включения, на нее устанавливается самодельный поддон из плотной стали, в котором находятся фруктовые опилки. В качестве поддона может также выступать стальная сковорода. Для защиты опилок от возгорания, необходимо следить, чтобы дверца холодильника была плотно закрыта;
  2. Без применения электроплитки. В таком случае на дне холодильника проделывается проход для трубы — 10 см диаметром и минимум 2 м в длину. Для хорошей тяги трубу необходимо установить под уклоном. Труба закапывается в заранее выкопанной траншее. Один конец необходимо подвести к холодильнику, другой — к яме с будущим костром.

В яме разводится костер. После того, как костер перегорел и появились угли, сверху на них устанавливается поддон с заложенными опилками.

Для образования стойкого дыма яму нужно накрыть листом из металла или чем-то другим, плотно прилегающем к поверхности. Холодильник с уже подготовленными продуктами плотно закрывается. После этого происходит процесс копчения;

  1. Использование дымогенератора — приспособления для выработки дыма.
  • https://holodilnik1.ru/instrukcii/instrukcija-po-izgotovleniju-koptilni-iz-holodilnika-svoimi-rukami/
  • https://pechiexpert.ru/koptilnya-iz-holodilnika/
  • https://sad24.ru/postrojki/mangaly/delaem-koptilnyu-iz-starogo-xolodilnika.html
  • https://zakoptili.ru/vse-o-koptilnyah/koptilnya-iz-holodilnika.html
  • https://teplo.guru/pechi/ulichnye/koptilni/iz-holodilnika-svoimi-rukami.html
  • https://glav-dacha.ru/koptilnya-iz-kholodilnika/

Коптильня на даче своими руками: правила обустройства

Коптильни для дачи горячего и холодного копчения является пожароопасным объектом, что требует локации вдали от жилых построек, ям для компоста и живой растительности. Также, желательно продумать и устранить сухостои вблизи от такой конструкции, несмотря на то, что тление щепок будет происходить в определенной углубленности.

Для комфорта возле коптильни должно быть достаточно места для создания зоны отдыха гостей и проведения ряда манипуляций поваром. Обычно устанавливают:

  • беседки, скамейки со столиками;
  • столы с особым покрытием, на которые можно выкладывать готовый продукт.

Вывод дыма также лучше заранее продумать, особенно при холодном методе обработки продуктов. Удобство поддержания оптимальной температуры обеспечивает установка металлических термометров внутри конструкции, а также прямой доступ к топке для подкидывания щепок.

Домашние копчения ценны тем, что они экологичны. В их изготовлении не используются искусственные красители, а дым получается из щепок тщательно отобранных пород древесины. Но еще один важный момент – это максимальная натуральность материалов внутри коптильни. Например, для поддона и решетки можно использовать лозу (прутья из ивы), сбитую в более плотные конструкции или с наличием параллельных отверстий. Толщина прутьев должна варьироваться около 9 мм. Обработку дымохода и кирпичной кладки допускается выполнить из глины с песком.

Советы и рекомендации

Как уже упоминалось, процесс холодного копчения довольно продолжительный. Вам придётся на протяжении нескольких часов периодически поддерживать его непрерывность. Поэтому затевать эту операцию из-за нескольких рыбок или небольшого шматка сала абсолютно не выгодно. Приготовьте продуктов с таким расчётом, чтобы заполнить вашу коптильню, сделанную из старого холодильника, хотя бы наполовину

При этом совершенно не важно, что одновременно будут коптиться свиная колбаска, кусок медвежатины, оленьи рёбрышки, куриные полутушки и пара-тройка трехкилограммовых лещей. На вкусовых качествах это не скажется

А вот что точно повлияет на вкус ваших деликатесов – это стружка. Обычная еловая или сосновая, пропитанная смолой, даст такую горечь, что кушать будет невозможно. Берёзовая или осиновая тоже не годятся. А вот стружка или маленькие веточки яблони, груши, сливы, придадут восхитительный аромат. А если вместе с ними положить немного веточек вишни или ольхи, то и внешний вид у продуктов станет, такой, что при одном взгляде на них аппетит просто-напросто взбунтуется.

И последний совет. Холодильник, стоящий даже в углу садового или дачного участка, выглядит несколько нелепо. Но ведь некто не запрещает как-то украсить его или изменить внешний вид получившейся коптильни каким-нибудь другим способом. И тогда у вас появится не только нужный в хозяйстве агрегат, но и довольно стильный и уместный предмет интерьера. А ведь это тоже не последнее дело.

Практика

Для того, чтобы собрать полностью коптильню из холодильника, понадобится буквально час времени, минимальное количество дополнительных материалов и самые простые инструменты, которые есть в каждом доме. Для того, чтобы сборка не отняла много времени, стоит заранее подготовить все, что может понадобиться во время монтажа устройства.

Из материалов для создания самодельной коптильни понадобится непосредственно корпус холодильника, а также металлическая труба, которая будет использоваться для создания дымохода (достаточно длины четыре метра), кирпич или старая электрическая плитка для топки. Из инструментов могут потребоваться дрель, резак по металлу, лопата, сварочный аппарат, горелка, наждачная бумага.

Для обустройства коптильного шкафа необходимо выполнить следующие действия.

  • Сделать отверстия для решеток, на которые будут выкладываться подготовленные заранее продукты.
  • На потолок коптильного шкафа крепятся крючки, изготовленные из нержавейки. С их помощью будет удобно коптить продукты в подвешенном состоянии.
  • В потолке дополнительно делается вентиляционное отверстие, которое будет использоваться во время разжигания щепы.
  • В днище конструкции делается отверстие такого же размера, как и диаметр используемой для дымохода трубы.

Предлагаем ознакомиться Отошла, отклеилась резинка на двери холодильника

Чтобы коптильня имела привлекательный внешний вид, стоит удалить все ржавые пятна или потеки с помощью наждачной бумаги, металлической щетки и специальных чистящих препаратов.

Трубу дымохода нужно приварить с помощью сварочного аппарата. Непосредственно под вентиляционным отверстием стоит установить вентилятор со средней мощностью. На самое дно коптильного шкафа ставится емкость, в которую будет капать жир во время обработки продуктов.

Особенно важно это в холодное время года. Чтобы можно было наблюдать за процессом копчения и при этом за каждым разом не открывать дверцу, одна из стенок холодильника оборудуется огнеупорным стеклом. В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа

Для обустройства костра можно использовать несколько разных вариантов

В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа. Для обустройства костра можно использовать несколько разных вариантов.

  • Ненужная емкость из толстого железа. Ее необходимо зарыть в землю таким образом, чтобы она находилась немного ниже уровня коптильни. За счет этого дым будет постепенно подниматься вверх в коптильный шкаф, а не рассеиваться в разные стороны.
  • Огнеупорные кирпичи. Ими выкладываются стенки ямы так, чтобы осталось место для костра.
  • Оцинкованный железный лист. Он кладется на дно ямы и на нем можно разжигать костер.

Каждый из вариантов одинаково хорош, поэтому неважно, какой метод обустройства топки будет выбрано. Главным моментом есть то, что нужно правильно сделать дымоход, чтобы дым остывал до нужной температуры прежде, чем попасть непосредственно в коптильню

Дымоход

Для того, чтобы сделать дымоотвод, в потолке коптильного шкафа делается отверстие с таким же диаметром, как и используемая труба. В само отверстие вставляется вентилятор и затем с помощью сварочного аппарата приваривается непосредственно сама труба. Не обязательно брать трубу слишком большого диаметра, ведь тогда будет выходить очень много дыма, а процесс копчения затянется еще дольше.

Коптильня из холодильника не будет эффективной, если в ней не будет никаких дополнительных приспособлений. Важную роль играют качественные металлические решетки или крючки, на которые раскладываются заранее подготовленные к копчению продукты.

Предлагаем ознакомиться Сделать светодиодную подсветку для рассады своими руками

Решетки и крючки

Затем старые решетки, которые использовались в комплекте с холодильником, необходимо обжечь горелкой. Это позволит полностью удалить всю краску и ржавчину. Дополнительно решетки зачищаются с помощью железной щетки. С сделанные заранее отверстия устанавливаются пазы. На них будут крепиться сетки из металла, шампуры для приготовления домашних копченостей.

Если говорить о крючках, то их стоит прикрепить к верхней стенке коптильного шкафа. С их помощью будет очень удобно коптить рыбу или достаточно большие куски мяса.

Ставить их нужно примерно на том уровне, где будут располагаться обрабатываемые продукты.

https://youtube.com/watch?v=_cbNR42Uumg

Как сделать эскиз

Мастера советуют составлять схемы самому, если самодельная дачная коптильня будет хорошо смотреться на придомовой территории, и вы хотите, чтобы она дополнила экстерьер.

Но если вы не видите в этом надобности, то просмотрите готовые эскизы: так вы избежите ошибок. Однако все равно сделайте расчеты размеров основной коптильной камеры.

Иногда в схему вносят незначительные изменения. Коптильня своими руками удобна за счет компактных размеров.

Коптилки для холодного окуривания продуктов обычно больше, но в них получаются более сочные блюда, которые долго хранятся. Конструкция мини-коптилен проще и лаконичнее.

Устройство для холодного копчения

Многие любители копченостей признают только этот способ копчения, считая продукты, полученные в итоге, менее вредными для здоровья. К тому же, использование холодильника в качестве коптильной камеры также больше подходит для этого варианта, так как высокие температуры могут способствовать выделению вредных веществ.

  1. Выберите место, где будет расположена ваша будущая коптильня. Если рельеф участка позволяет, остановите свой выбор на отрезке длиной два-три метра, идущем под уклоном.
  2. Подготовьте холодильник: удалите из него все неметаллические элементы, включая утеплитель на двери. А вот магнитно-резиновый уплотнитель лучше оставьте. Получившиеся в итоге удаления отверстия следует заклеить лейкопластырем или скотчем.

    Разбираем холодильник до металла

  3. Установите каркас от холодильника на максимально высокой точке участка, выбранного для того, чтобы сделать коптильню холодного копчения, предварительно проделав в его днище отверстие диаметром не менее дециметра (в него нужно будет вставить трубу соответствующего диаметра, так что сразу ориентируйтесь на имеющийся у вас материал).

    вырезаем отверстие под дымоход

  4. Выведенную из днища трубу (отрезок не менее двух и не более трех метров) нужно уложить под наклоном. Если рельеф участка именно такой — просто слегка прикопайте трубу в землю на небольшую глубину, но если уклона нет — вам придется сделать его своими руками: прокопайте траншею, углубляя ее по мере отдаления от камеры коптильни, чтобы уложенная труба оказалась под уклоном.
  5. В том месте, где оканчивается труба, выкопайте яму небольшого размера, в которой вы будете разжигать материал для копчения. Край трубы должен находиться в верхней части ямы, а саму ее необходимо плотно прикрывать в процессе работы.
  6. Выберите продукты, которые собираетесь закоптить способом холодного приготовления и разместите их в холодильнике. Для этого можно использовать либо старые полочки, если они сделаны из металла, либо специально изготовленные приспособления (в зависимости от того, нужно вам продукты разложить или подвесить).
  7. В соответствии с рецептом приготовления конкретного продукта, на протяжении определенного времени поддерживайте в яме тление сырья для холодного копчения. Дополнительные отверстия или установка вытяжки для холодного варианта приготовления копченых продуктов не требуется.

Продукты, полученные в процессе холодного воздействия дымом, вкусны и долго хранятся, однако и готовить их достаточно долго. Чтобы приготовить вкусные деликатесы своими руками за несколько часов, рекомендуем сделать из холодильника камеру для горячего изготовления копченостей.

Особенности конструкций коптилок разных видов

Из старого холодильника можно сделать самодельные коптильни разных типов.

Коптильный шкаф из холодильника

Основной частью коптилки холодного копчения является коптильная камера, или коптильный шкаф. Из холодильника его можно сделать путём минимальной переделки. Пошаговая инструкция состоит по реконструкции аппарата состоит из следующих пунктов:

  1. Вынуть полки.
  2. Удалить морозильную камеру, компрессор и провода, идущие внутрь корпуса.
  3. Получившиеся отверстия закрыть деревянными пробками.
  4. В потолке камеры прорезать отверстие Ø100мм.
  5. Установить в этом отверстии дымоход из трубы для пластиковой канализации.
  6. В нижней части корпуса прорезать дымоподводящее отверстие.
  7. Если полки изготовлены из оцинкованной проволоки, то их необходимо установить обратно в пазы, находящиеся в стенках.

Читайте сейчас: Как сделать печь для копчения своими руками

Размер и правильное положение отверстия для подвода дыма зависят от типа его источника:

  • аппарат с дымогенератором — в нижней части боковой или задней стенки;
  • при установке с дымоходом в земле — в дне коптильной камеры вырезается отверстие 30х30см.

Принцип работы таких установок аналогичен коптилкам других конструкций.


Схема самодельного коптильного шкафа

При наличии места и материалов вместо простого коптильного шкафа может быть построен мангал с коптильней и казаном из кирпича.

Коптильня из двухкамерного холодильника

Сделать коптильню своими руками из двухкамерного холодильника можно аналогично изготовлению аппарата из однокамерного холодильника. Для более полного использования имеющегося объёма перегородку между камерами необходимо удалить, оставив края 5см. Это позволит положить на образовавшееся отверстие решётку с мясом или рыбой.

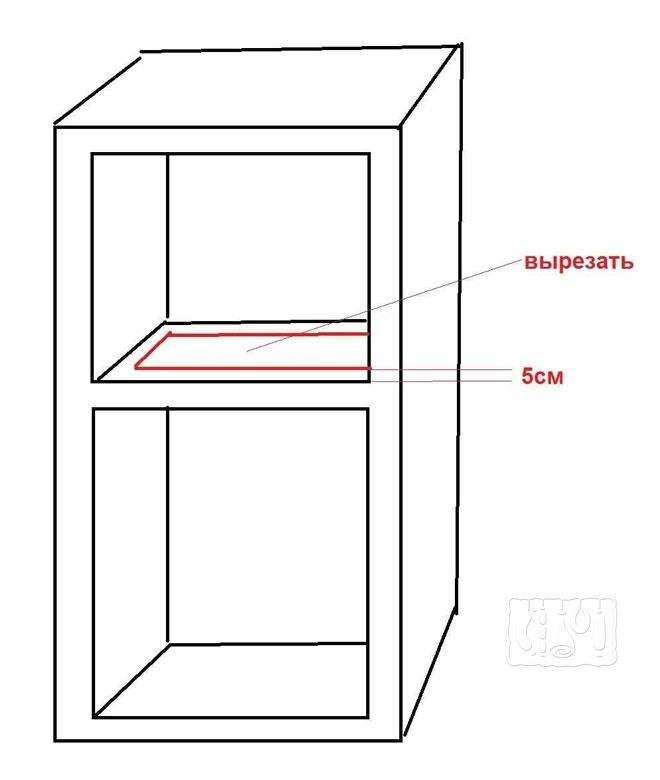

Схема вырезанного отверстия между камерами в двухкамерном холодильнике для копчения

Коптильня с дымогенератором

Самым удобным способом производства дыма для холодного копчения является дымогенератор с эжектором и компрессором.

Коптильня из холодильника своими руками собирается в один агрегат с этими элементами. Они крепятся на задней или боковой стенке и соединяются с камерой стальной или ПВХ трубой Ø16-20мм. Сборка производится при помощи болтов или саморезов.


Аппарат для копчения с дымогенератором

Коптильня из холодильника и огнетушителя

Еще один способ производства дыма — «патрон», который греется паяльной лампой или костром. Сделать его можно из небольшого углекислотного или пенного огнетушителя в металлическом корпусе:

  1. Разрядить огнетушитель.
  2. Выкрутить клапан.
  3. Отмыть внутреннюю часть ёмкости.
  4. Насыпать в «патрон» опилки.
  5. Через переходник вкрутить в горловину огнетушителя трубу 1/2″ длиной 1,5-2 метра.
  6. Вставить трубу в отверстие в нижней части боковой стенки холодильника.
  7. Уложить «патрон» в костёр или направить на него паяльную лампу.
  8. Огонь нагревает опилки до температуры дымовыделения, дым будет по трубе поступать к продуктам, остывая при этом до необходимой температуры.


Схема коптилки из холодильника и огнетушителя

При самостоятельно изготовлении коптильной установки интересно также узнать, как сделать коптильню из газового баллона.

Переходим к внутренностям

По большому счёту коптильня холодного копчения готова. Осталось только оборудовать её изнутри. В зависимости от того, какие виды продуктов вы собираетесь коптить, следует сделать и решётки, чтобы укладывать шматы мяса или сала, и крючки, чтобы подвешивать рыбу или колбасы.

Так же не лишним будет сделать съёмный поддон, куда будут стекать излишки жира. Мыть его будет гораздо удобнее и проще.

Если всё это выполнено, продукты подготовлены, в топке разгорается огонь, и уже готовы стружки или палочки из фруктовых пород деревьев, то коптильня холодного копчения готова к работе. Осталось дождаться появления углей, добавить на них специально заготовленную стружку или ветки и закрыть, чтобы тлело.

Коптильня из холодильника своими руками: установка


Коптильня из холодильника своими руками Пошаговая инструкция настолько проста, что вряд ли кто-то, один раз прочитав её, не сможет запомнить. Тем более что порядок действий и так понятен.

  • Первым делом необходимо выбрать место на участке, где будет стоять коптильня из старого холодильника. Тонкость тут не только в том, чтобы проложить трубу в пределах своего участка, но и сделать её под наклоном. Топка, откуда будет поступать дым, должна находиться примерно на полметра ниже, чем дно коптильни. В противном случае придётся делать принудительную тягу.
  • Если рельеф не позволяет выполнить это условие, придутся копать траншею самостоятельно, постепенно углубляя её.
  • В выкопанную траншею укладываем трубу и прикапываем её землёй.
  • В нижнем конце траншеи оборудуем топку.
  • Прорезаем дыру в днище холодильника под диаметр трубы и устанавливаем его на неё.
  • В крыше получившейся коптильни можно сделать небольшое отверстие для стравливания излишек дыма.

Коптильная камера из старого холодильника своими руками: пошаговая инструкция

Для изготовления коптильни подойдет любой ненужный холодильник. Прежде чем разбирать его на запчасти, решите, какого типа будет коптильня, горячего или холодного копчения.

От этого зависит дальнейший процесс создания прибора для приготовления еды.

Для изготовления первого варианта от холодильника потребуется только металлический корпус, поэтому из него вынимают все ненужное: пластиковые панели и находящийся под ними утеплитель.

Снимают радиаторы и мотор. Оставляют только уплотнитель на двери. Для работы используют отвертки, болгарку, монтировку и мешок для мусора.

После всех операций тщательно промывают стенки короба и заделывают в нем все имеющиеся отверстия.

Если же решено сделать коптильню холодного копчения, убирают только пластик. Прохладный дым не помеха пенопласту или минвате (утеплителям, которые могут остаться в холодильнике), они поддержат оптимальную температуру.

Для коптильни холодного копчения желательно установить дымогенератор. Это устройство можно купить или собрать своими руками. Понадобятся недорогие расходные материалы и компрессор для аквариумов (с оптимальной производительностью 60 л/ч).

Выбор проекта: горячего или холодного копчения. Нужен ли дымогенератор?

Коптильня горячего копчения предполагает наличие источника нагрева непосредственно под ней. Можно выбрать любой вариант топки: выложенной из кирпича, сваренной из листов железа, выкопанной в грунте. Для отвода дыма из коптильной камеры используют подходящую трубу с коленом. В корпусе холодильника вырезают отверстие и крепят трубу методом сварки или иным способом.

Коптильня холодного копчения требует дыма невысокой температуры, поэтому ему нужно дать возможность остыть. С этой целью топку и камеру разносят на расстояние не менее 3 метров.

Дымоход изготавливают из трубы, гофры, или просто делают траншею нужной ширины и укрывают ее любым подходящим материалом.

Стандартная схема коптильни холодного копчения из холодильника:

Есть и другой вариант копчения — с помощью дымогенератора, трубку которого заводят в отверстие в стенке коптильни.

Из чего и как сделать дымогенератор. Чертеж изделия

Дымогенератор — устройство, способствующее образованию густого дыма. При его наличии процесс копчения будет более быстрым, а его результат — более вкусным. Есть множество вариантов собственноручного изготовления дымогенератора. Соорудить такое устройство можно из того, что есть в наличии. Рассмотрим сборку этого самодельного аппарата из подручных материалов.

Для изготовления дымогенератора понадобится:

  • металлическая труба сечением 130 мм и длиной 500 мм;
  • металлическая решетка такого диаметра, чтобы она плотно входила в трубу (можно вырезать из нержавейки);
  • нижняя крышка для трубы с бортиками, высотой не менее 1,5 см (можно сделать из нержавейки, тонкой жестянки);
  • верхняя крышка для трубы;
  • 3 металлические пластины длиной 30—35 см и шириной не менее 5 см, для устройства опор;
  • 6 болтов сечением 6 мм и длиной не менее 10 мм;
  • тройник с резьбой 1/2;
  • гайка для фиксации тройника;
  • сгон 1/2 длиной 10—12 см;
  • штуцер 1/2 с выходом 10 мм;
  • металлическая трубка сечением 5—6 мм и длиной не менее 7 см;
  • компрессор для аквариумов с гибкой трубкой для подачи воздуха.

Электрические коптильни

Огонь не является единственным способом производства дыма. Для этого используется также электроэнергия. Электрическая коптильня своими руками делается горячего или холодного копчения.

Из электроплитки

При копчении в аппарате с электроплиткой внутренняя часть коптильной камеры нагревается до высоких температур, поэтому в этих устройствах возможно только горячее копчение.

Для изготовления такой коптильни необходимо пошагово выполнить следующие операции:

  1. Демонтировать морозильную камеру и компрессор.
  2. Удалить внутреннюю обшивку, утеплитель и уплотнительную резину.
  3. Заделать получившиеся отверстия деревянными пробками или металлическими заплатками.
  4. В верхней части корпуса прорезать отверстие Ø100мм для дымохода.
  5. К боковым стенкам прикрепить крепления для решёток.
  6. Из деревянных брусков или нержавеющих трубок изготовить решётки для продуктов и жиросборного поддона.
  7. К дверцам вместо уплотнительной резины прикрепить деревянные бруски и полоски войлока.
  8. Поставить на дно коптильного шкафа электроплитку.
  9. Поместить на неё старую чугунную сковороду с опилками.

Автоматическая коптилка

Для оснащения домашней коптильни из старого холодильника системами автоматики необходимо установить в верхней части корпуса термодатчик и подключить его вместе с таймером к системе нагрева.

Читать также: Виноградный сок полезные свойства

Желательно также оснастить коптильню конвекционным и вытяжным вентилятором, а устройство для холодного копчения системой подогрева коптильной камеры.

Из паяльника

Для нагрева опилок вместо ТЭНа или электроплитки может использоваться паяльник:

  1. На дно коптильной камеры кладётся кирпич.
  2. В консервную банку опилки.
  3. Через отверстие в стенке банки в опилки вставляется паяльник.
  4. Ёмкость с опилками ставится на дно холодильника и паяльник включается в розетку.

В связи с тем, что мощности паяльника недостаточно, чтобы нагреть внутреннюю часть холодильной камеры до высокой температуры, из этих элементов получится аппарат холодного копчения.

Электростатическая коптильня

В обычных коптилках холодного копчения продукты пропитываются дымом в течении нескольких суток. Это снижает производительность агрегата и приводит к усыханию готовых копчёностей. Но есть способ ускорить этот процесс. Для этого используется умножитель напряжения, электронное зажигание для автомобиля или другой маломощный источник постоянного напряжения 10-20кВ:

  1. Над дымоподводящим отверстием устанавливается металлическая сетка с ячейками 5х5мм.
  2. К сетке подключается положительный вывод (анод) умножителя напряжения.
  3. Дым проходит через сетку и приобретает положительный заряд.
  4. Решётки и крюки присоединяются к отрицательному выводу (катоду) умножителя.
  5. Продукты, находящиеся на решётках приобретают отрицательный заряд.
  6. Дым, при помощи разности потенциалов притягивается к продуктам, что ускоряет процесс копчения.

Развивая тему самодельных коптилен, невозможно пропустить такие вопросы, как виды копчения. Именно от них зависит устройство и принцип конструкции будущего аппарата

Важно понимать сущность процесса копчения, иначе даже строгое следование определенному алгоритму не даст положительных результатов

Каждый мастер, прежде всего, должен осознавать каждый свой шаг. Только в этом случае он сможет проявить инициативу, импровизировать, воплотить свои идеи. Но для грамотного моделирования необходимо досконально знать процесс копчения. Можно, конечно, воспользоваться готовыми чертежами, однако в том и заключается кураж, чтобы сотворить именно свое детище. Сначала уделим немного внимания самому процессу копчения.

Преимущества копчения

Блюда аппетитно пахнут, и в коптильне горячего копчения изготовленной своими руками, хозяин может приготовить много вкусностей. При этом он потратит намного меньше денег, ведь такие продукты стоят в магазинах достаточно дорого. Готовить самому намного приятней и интересней.

Если вы не знаете, как сделать коптилку, то наши советы наверняка пригодятся вам.

У этого способа есть свои преимущества, поэтому его до сих пор применяют:

  • дым уничтожает микробов и гельминтов, живущих в мясе;
  • в копченостях сохраняются витамины, если их не окуривали при высокой температуре;
  • продукты хранятся долго, поскольку дым «консервирует» их.

Агрегаты устанавливают на приусадебных участках или на даче. Есть и другие плюсы домашних установок: блюда готовятся быстро (мелкая рыба окуривается за 30 мин., птица и сало — 40 мин.).

Коптилка горячего копчения не займет много места в вашем дворе. Вы сможете нагревать ее разными способами: на открытом огне или углях. Есть как стационарные, так и переносные виды.

Конструкцию можно переносить, ставить в сарай или другое сухое место для хранения. Кроме того, установки делают из недорогих материалов, на их изготовление уходит не много времени.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
