Насосно-смесительный узел для теплого пола: как работает, схемы, монтаж и настройка

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

  • паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;
  • разводные ключи.

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

  • Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
  • Тройники.
  • Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
  • Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
  • Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Выбор и монтаж

Установка смесительных узлов не обязательна для отопительных систем, работающих при низкотемпературном режиме 70/50 или 65/50. Если установить коллектор перед подключением обратной трубы к котлу отопления, то температура поступающей жидкости в приемную гребенку будет соответствовать норме.

Смесительный узел можно изготовить самостоятельно. Для этого необходимо приобрести трубы определенного диаметра (согласно предварительным расчетам), запорный клапан и температурный датчик. Лучше всего приобрести коллектор в сборе, где этот элемент уже присутствует в конструкции. Однако предостерегаем, при самостоятельном изготовлении существует большая вероятность допущения ошибки, которая отразится на работе всей системы.

Так какой же смесительный узел для теплого пола необходимо устанавливать? Прежде всего, необходимо учитывать площадь нагрева, объем теплоносителя, температурный режим работы автономного отопления. Согласно этим параметрам подбирается модель коллектора, в состав которой будет входить смесительный узел требуемой конструкции.

Подробнее о работе и настройке узла смешивания можно узнать из видеоматериала.

https://youtube.com/watch?v=KI8RRvEJQ10%3F

2022 prestigpol.ru

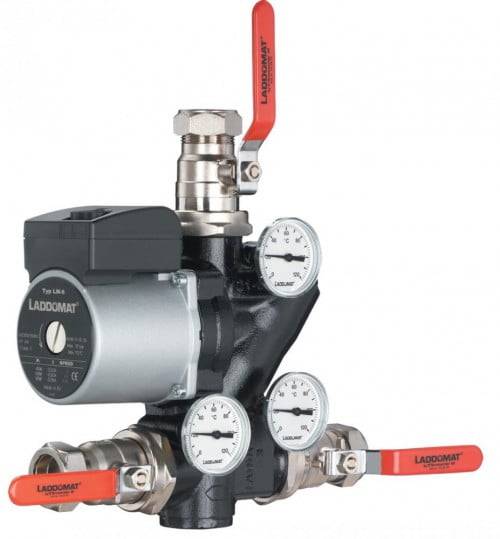

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

  • поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
  • балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

  • Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
  • Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Особенности применения

Теплые полы нагревают первым делом нижнюю поверхность и человека

Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.

Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.

Способы укладки труб теплого пола

Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.

Статья по теме: Как своими руками собрать тумбу под раковину?

Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Устройство

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

  1. Коллектор (гребёнка распределения).
  2. Трёхходовой кран.
  3. Гидрострелка (смеситель).
  4. Циркуляционный насос.
  5. Термостат (бывает только в автоматизированных узлах).
  6. Запорная арматура (клапан-смеситель).
  7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

  1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
  2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

  • схема присоединения и переключения водных потоков;
  • схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Общее понятие смесительного узла

Чтобы поставленная задача выполнялась легко, исполнитель должен понимать назначение, принципы функционирования выполненной конструкции. Указанное правило касается и установки смесительного узла.

Почему эта конструкция важна

Рассмотрим, какую работу выполняет смесительный узел теплого пола.

В первую очередь, нужно уточнить, что температура жидкости, циркулирующей по контурам теплого пола в два раза ниже стандартных систем отопления с наличием радиаторов и конвекторов.

В привычной, высокотемпературной системе используется вода, подогретая до 70-80 градусов и выше. Для указанных эксплуатационных режимов делались раньше и создаются теперь тепловые магистрали, выпускаются нагревательные котлы.

Температура жидкости, допустимая в классической системе отопления, не подходит теплому полу. Это связано с такими факторами:

  • Основываясь на площади активного теплообмена (это почти весь пол) и внушительной теплоемкости стяжки с проложенными трубами теплого пола, можно предположить, что для обогрева комнаты температуры воды +35 градусов вполне достаточно.
  • Комфортное восприятие подогрева поверхности босыми ногами имеет характерные рамки – ступне оптимально стоять на полу, нагретом максимум до 30 градусов. Если пол горячее, ногам неприятно и некомфортно.
  • Стандартные финишные напольные покрытия не подходят для сильного нагрева снизу. Высокая температура провоцирует деформацию пола, возникновение щелей между частями, поломку замкового соединения, волны и горбы по поверхности покрытия и т.д.
  • Большая температура может сильно испортить бетонную стяжку, в которую вмонтированы трубы теплого пола.
  • Сильный подогрев негативно сказывается на трубах проложенных контуров. При монтаже эти элементы жестко фиксируются и не расширяются под воздействием термического воздействия. Если в трубах будет постоянно находиться горячая вода, в них начнет расти напряжение. В течение определенного времени подобное явление быстро испортит трубы и спровоцирует протечки.

Из-за роста популярности теплых полов производители начали предлагать котлы с похожим принципом действия. Но многие специалисты отмечают бессмысленность покупки специального водонагревателя. Во-первых, «чистый» теплый пол зачастую используется на определенных участках и комбинируется со стандартным полом. Во-вторых, вместо двух котлов, лучше четко определиться с размещением теплого и классического пола и на границе поставить смесительный узел.

Еще один фактор, объясняющий целесообразность применения смесительного узла. При монтаже теплого пола нужно обеспечить правильную циркуляцию жидкости в каждом контуре пола, а ведь они порой составляют более 8 метров в длину, изгибаются несколько раз, круто поворачивают.

Как работает смесительный узел

Подогретая жидкость при поступлении в коллектор теплого пола, сразу попадает в клапан, в котором хранится термостат. Если вода для труб очень горячая, открывается клапан и впускает холодную воду в подогретую жидкость, смешивая их до оптимального температурного показателя.

Коллектор системы оснащен двумя главными функциями. Помимо смешивания воды с целью получения необходимой температуры, он заставляет жидкость циркулировать. Для этого система оснащена специальным циркуляционным оборудованием. Когда вода постоянно двигается по трубам, это равномерно прогревает весь пол. Для лучшей функциональности коллектор оснащают:

  • отсекающими клапанами;
  • дренажными клапанами;
  • воздухоотводчиками.

Если теплый пол монтируют только в одном помещении, здесь же нужно ставить насос. Чтобы ящик не занимал много места, для него предварительно делают в стене нишу. Если теплый пол будет стелиться во всех комнатах, рациональнее создание общего коллекторного шкафа.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Коллекторный шкаф: назначение, разновидности и преимущества

Коллекторный шкаф

Коллекторный шкаф – защитная конструкция, оберегающая смесительный узел от постороннего вмешательства. По сути, это короб, установленный в горизонтальном положении, оснащенный крепежными механизмами и дверцей.

Использование такого шкафчика дает возможность расположить коллекторный узел в удобном месте без ущерба для интерьера и технического наполнения. Таким образом, коллекторно-смесительный узел можно разместить в любой комнате, не опасаясь, что содержимым заинтересуются дети и домашние питомцы.

Различают два типа коллекторных шкафов:

Наружные монтируются на поверхность стены с помощью специальных крепежей и ножек (при необходимости корректировки по высоте). Выводные щели прикрываются съёмными металлическими накладками. Сам шкаф покрыт порошковой краской или антикоррозийным составом по бокам, дверца может быть в белом, бежевом или другом цвете по вкусу потребителя.

Наружный коллекторный шкаф

Встраиваемые устанавливают в нишу либо закрывают вагонкой или гипсокартоном. Боковые части, как правило, не окрашены, так как в них расположены крепежные и выводные пролеты. Фасад окрашивается в белый цвет, но также возможны варианты.

Встраиваемый коллекторный шкаф

Оба вида конструкций обязательно имеют крепкий замок, защиту от возможных термических ожогов. Шкафы располагают не ниже уровня пола, но и не поднимают слишком высоко. После установки короба, процесс сборки коллектора водяного пола проходит согласно задуманной схеме. При этом, все отводы остаются легко доступны для укладки контуров.

Внутрь шкафа можно поместить также и счетчик водоснабжения, совместив все контуры в одной точке. На стене вся конструкция будет выглядеть в разы эстетичнее, нежели связка труб водяного контура отопительной системы с многочисленными датчиками, вентилями и кранами.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Как сделать смесительный узел своими руками

Стоимость смесительного узла достаточно высокая, поэтому многим выгоднее сделать его своими руками. Кроме того, не всегда можно найти регулятор с необходимым количеством входов. В таком случае следует приобрести и гребенки, поставить которые можно самостоятельно.

Для того чтобы собрать узел смешения для теплого пола своими руками понадобится:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Узел смешения для теплого пола

Первый этап состоит из изготовления коллектора. Сделать это можно с помощью 2 способов:

  • спаять из тройников из полипропилена;
  • скрутить из тройников.

В любом случае диаметр элементов должен составлять ¾ дюйма. При спайке коллектор обойдется дороже, поскольку каждое ответвление гребенки необходимо оснащать МРН, которое имеет немаленькую цену. Самым подходящим материалом считаются именно качественные тройники. Самое главное грамотно их подобрать. Для гребенки идеально подходят изделия с 1 внутренним и 2 внешними концами. Скручиваются они друг с другом только при помощи пакли.

Второй этап заключается в создании гидрострелки. Можно сделать ее даже не используя 3х ходовый кран. Достаточно будет и стандартного регулировочного крана, который используют для батарей обогрева. Помимо него, нужно будет 2 тройника, как и для гребенок, и 2 соединительных ниппеля с резьбой снаружи и внутри, длина которых должна быть 0.5 м. Сборка осуществляется на пакле. Для этого вкручивают с двух сторон крана ниппели, а к ним подсоединяют с каждой стороны по 1 тройнику.

Третьим этапом является сооружение насоса. Насосный узел для теплого пола своими руками изготовить невозможно, поэтому его покупают. Монтируется насос внизу гидрострелки посредством разъемных соединений, которые продаются в комплекте. Можно еще установить его вместо гидрострелки. Он будет выступать в качестве ее замены, и функционирует не хуже.

Насосный узел для теплого пола

Заключительным этапом является соединение с гребенками гидрострелки. Лучше всего сделать разъемные соединения. Когда насос выступает в роли отдельного элемента, то необходимо купить патрубок. Его длина должна быть равна такому показателю насоса. Его монтируют на подаче, а к патрубку прикручивается коллектор. Именно по этой причине использовать насос взамен гидрострелки намного экономичнее.

Затем гребенок укомплектовывается клапанами регулировки, кранами Маевского или автоматическими устройствами для воздушного сброса. Далее смеситель ставится в отведенную зону особого шкафа и подключается к обогревательной системе.

Термосмесительный узел для теплого пола своими руками присоединяется посредством отсекающих кранов. Аналогично происходит соединение узла и обогревательного пола. Первый конец с гребенкой внизу, второй — к верхней. Для того чтобы не произошло путаницы, следует придерживаться определенной раскладки — подачу и обратку одного сегмента необходимо подключать последовательно. Кроме того, подсоединяется к насосу электрическое снабжение.

Термосмесительный узел для теплого пола
