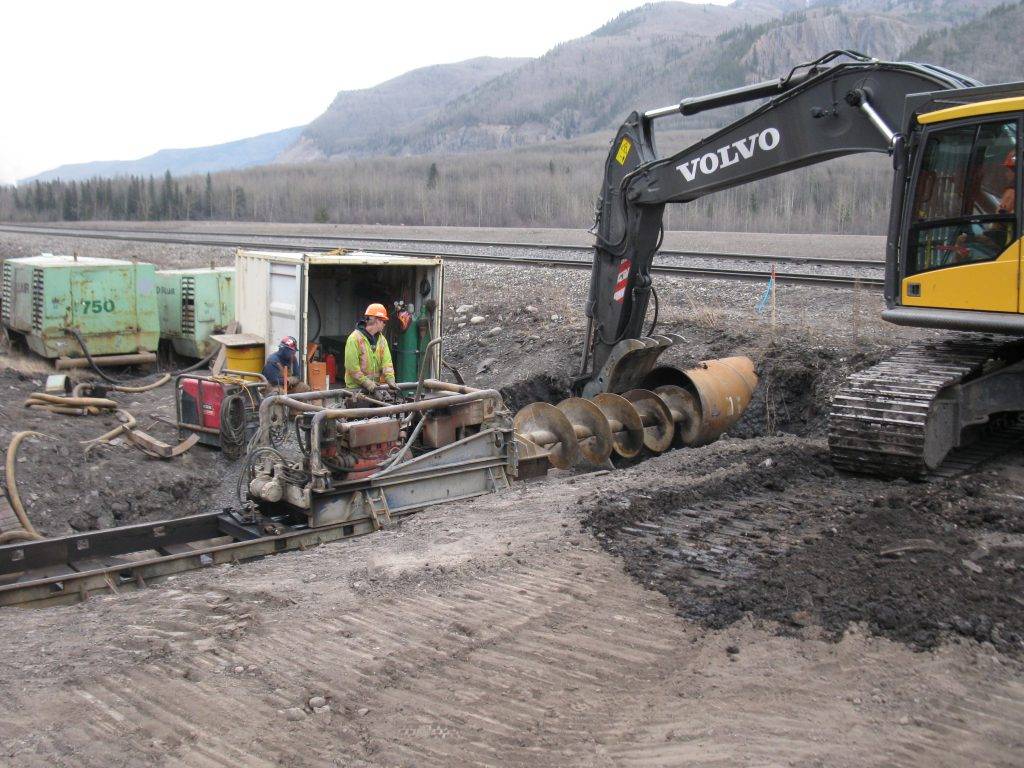

Технология и тонкости шнекового бурения скважин

Продавливание

Если при проколе грунт, вытесненный из скважины, попросту «вдавливается» в стенки скважины, то при продавливании он, подобно керну при колонковом бурении, поступает в снаряженную ножом трубу, что позволяет работать с трубами гораздо большего диаметра (до 2000, а отдельных случаях даже 3000 мм). Проталкивание трубы, как и при проколе, осуществляется домкратами.

Давление передается через наголовник сменными нажимными удлинительными патрубками, шомполами или зажимными хомутами. Труба (стальная или железобетонная) вдавливается циклически, путем попеременного переключения домкратов на прямой и обратный ход. Прилагаемое усилие до 3000 кН. Возможно использование виброударных установок, гидроразмыва, комбинации гидромонитора, размывающего грунт, и шнека, его удаляющего.

Длина продавливания составляет обычно до 100 м. Cкорость проходки при применении гидравлических домкратов – до 10–12 метров в смену. Работы могут вестись как с разрушением, так и без разрушения старой трубы.

Преимущества бурошнекового метода

Траншейная технология прокладки коммуникаций считается морально устаревшей по экономическим и производственным причинам. Первая выгода шнекового горизонтального бурения — объем работ и количество нужных трудовых ресурсов. С бурильной установкой справляется одна бригада рабочих, а объем вынутой земли много меньше. При этом сроки строительства в зависимости от длины коммуникаций сокращаются в 2-20 раз.

Экономические затраты на горизонтальные направленные работы сокращаются на 30 %. При этом не нужно прерывать движение транспорта при прокладке труб под дорогами или реками, а железнодорожное и асфальтное полотно остается нетронутым.

Во время бурения экология не страдает, а сам процесс доставляет минимум неудобств людям. Риск возникновения аварий на участке сводится к минимуму благодаря использованию управляемых буровых головок.

Недостаток технологии горизонтального бурения заключается в невозможности работы на подвижных грунтах.

Плюсы и минусы метода шнекового бурения скважин

Шнековое бурение используется в промышленном и гражданском строительстве. Его особенность состоит в том, что разрушенная порода удаляется с помощью деталей шнекового снаряда, а не методом промывания или закачки газожидкостной смеси.

Такой тип бурения используют в случаях:

  • обустройства индивидуальной водозаборной скважины;
  • подготовки фундамента для разных типов свай;
  • установки ограждений и опор из железобетона;
  • строительства колодцев.

Отработанный грунт быстро поднимается на поверхность. Из-за того, что жидкость для промывки не нужна, такой способ можно использовать на безводных территориях. Шнековое бурение эффективно работает даже при низкой температуре воздуха. К недостаткам технологии относят то, что она не позволяет сделать скважину в твердой породе. При использовании в глинистой и суглинистой почве возможны трудности. Пробурить на глубину более 40 м невозможно.

Бестраншейные методы ремонта трубопроводов

Эти технологии появились в середине прошлого, XX столетия, но их значение с каждым годом только возрастает, а для нашей страны особенно. Причина – в крайне неблагополучном состоянии инженерных сетей. Согласно статистике среднее число аварийных повреждений трубопроводов на единицу длины в РФ как минимум вдвое выше, чем в странах Западной и Центральной Европы. Необходимость предупреждения преждевременного выхода из строя коммунальных трубопроводов и оперативной ликвидации аварийных ситуаций как никогда высоко подняли значение бестраншейных методов их ремонта. Наиболее востребованными на сегодняшний день являются три из них:

  • нанесение цементно-песчаного и цементно-полимерного покрытия;
  • восстановление трубопроводов полимерными рукавами;
  • ремонт трубопроводов методом «труба в трубе»

Технология бурения шнеком

Процесс бурения скважин на воду вышеописанным методом имеет множество плюсов, один из которых заключается в скорости прохождения. Одновременно с осуществлением бурения происходят продавливание и укладка стенок скважины, что помогает удерживать почву, исключая ее обрушение. Монтируемые стенки скважины могут быть выполнены из бетона или металла. Бурение скважин на воду таким способом не предполагает необходимости промывки колодца во время проведения процесса.

Данный метод бурения применим исключительно для таких скважин на воду, которые характеризуются незначительным дебитом. Посредством винтового шнека из забоя извлекается разрушенный грунт. Шнек представляет собой бурильную трубу, которая полностью обвита металлической лентой. Шнековое бурение предполагает использование буровых механизмов, которые располагают подвижным вращателем. Шнеки сопрягаются резьбой или элементами, которые обладают фигурным сечением. Шаг подачи при работах ограничен максимальным пределом до 15 м.

Герметичные шнеки имеют полости и оснащены реверсивными замками, которые снабжены разными долотами. Сталь высокого качества, которая лежит в основе замковых соединений, характеризуется превосходной износоустойчивостью, что позволяет сократить время на бурение во много раз.

Виды шнековых буров.

Если шнековое бурение скважин ведется на участке с мягкими и рыхлыми грунтами, то лопасти долота следует располагать под углом в пределах от 30 до 60° относительно забоя. Если же бурение скважин таким способом производится на плотных грунтах или отложениях, в основе которых гравий и галька, то лопасти долота должны быть расположены под углом в 90° относительно забоя. Определять угол при ведении работ нужно в зависимости от твердости почвы, с которой предполагается работать.

Когда обустраивается скважина на воду, режущие детали инструмента высвобождают высокие температуры за счет разрушаемой почвы. Отработанный грунт поступает наверх по спирали шнека. Объем отработанной породы при сохранении средней скорости транспортировки представляет примерно 0,2-0,4 от объема пространства. Технология предполагает сохранение частоты вращения бурового инструмента от 150 до 200 об/мин.

При на воду описываемым способом самыми эффективными можно считать шнеки, которые располагают центральным каналом. Именно он транспортирует воздух или воду посредством гидронасоса, что позволяет сделать трение при проведении работ более низким. Технология предполагает заглубление до 50 м. В некоторых редких случаях бурение шнеком может быть осуществлено до глубины в 120 м. Если предполагается обустраивать глубокую скважину, то работы со шнеком часто совмещают с иными видами бурения. Таким образом, при осуществлении шнекового бурения допустимо использовать технологию, которая предусматривает применение обсадных труб. Заменить ее можно тампонированием стен колодца бетоном, что происходит под давлением и с верхнего горизонта. Описанный вид бурения способен обеспечить скорость прохода в сутки до 30 м.

Схема шнековой буровой установки.

В станках для проведения бурения шнеком используются литые головки, режущие элементы и хвостовик. Рабочая поверхность лопасти часто наплавлена твердым сплавом. Если на участке перед проведением бурения были обнаружены особо твердые грунты, то буровая головка должна иметь в оснащении технические алмазы.

Глубина бурения шнеком осуществляется на габариты одной штанги, после станок отключается, штанга отсоединяется от шпинделя, чтобы появилась возможность ее поднять и нарастить посредством новой штанги. Затем проведение работ можно продолжить.

У шнекового бурения имеется и свой недостаток, который, правда, можно считать единственным: обустроенная скважина, как правило, обладает чрезвычайно маленьким дебитом.

Для проведения работ вам понадобятся следующие инструменты:

  • шнековая установка;
  • лопата;
  • тележка.

Как происходит шнековое бурение. Особенности рабочего процесса.

Перед началом работы в метре от будущей скважины выкапываем котлован для изъятого грунта. Грунт складируем в котлован по мере извлечения. Размер ямы зависит от глубины скважины: на 10 метров – кубометр.

Далее:

  • Бур устанавливаем на специальные направляющие.
  • Оборудуем опорные точки для шасси.
  • Вращательную трубу фиксируем металлическими крепежами.

По завершении бурения:

  • Поднимаем колонну, чтобы верхний буровой инструмент полностью вышел на поверхность, а следующий поднялся над ней примерно на 15 процентов.
  • Фиксируем трубы швеллером.
  • Извлекаем скобы, соединяющие трубу с буром.

Шнековое бурение: технология и ее особенности

Шнековое бурение относится к одному из видов вращательного бурения. Сам термин «шнековое» происходит от слова «Schnecke», что в переводе с немецкого означает винт, завиток, улитка.

Особенности выполнения работ

Этот вид бурения существенно отличается от других видов, в частности, в том, что при этой работе выполняется удаление разрушенной породы и ее транспортирование по скважине не потоком очистного агента, а за счет вращения колонны.

Шнековое бурение очень широко распространено, является универсальным способом, используемым для проходки скважин небольшой глубины в мягких или рыхлых породах. Этот способ удобен для выполнения работ в галечных породах. Он также широко распространен в сейсморазведке, разработке взрывных скважин, при инженерных исследованиях гидрогеологической направленности, геологических съемках, поиске полезных ископаемых.

Шнеки буровые в процессе работы разрыхляют и дробят породу, а затем перемещают полученный продукт к устью скважины на специальном шнековом транспортере. Технология работы включает три главных момента. Это: процесс охлаждения инструмента, задействованного в разрушении породы, транспортировка на поверхность продукта разрушения и укрепление стен полученной скважины поднимаемыми породами.

Широко применяют для работы с рыхлыми породами двух- или трехлопастное долото, имеющее плоские или спиральные лезвия. В тех случаях, когда шнековое бурение выполняется для работы с породами средней твердости, требуется более высокая износостойкость, поэтому используют долото округленного профиля, насыщенное твердыми сплавами.

При проведении работ используются высокотехнологические специальные установки. Скорость бурения огромна, поэтому требования к установкам – мобильность и высокая транспортабельность. Установки изготавливают переносными или же самоходными.

Главная положительная особенность шнекового бурения — непроизвольное самозакрепление стен скважины разрушенной породой при ее подъеме по шнекам, так как она как бы «втирается» и создает эффект своеобразного оштукатуривания.

Заметное преимущество работы — достаточно высокая скорость, простота и небольшой ущерб инфраструктуре и окружающей среде.

Специалисты всего мира отмечают постоянный интерес к данному способу бурения и прогнозируют хорошие перспективы его развития.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Электрогенераторы, буровые насосы

Электрогенератор — это тоже один из главных элементов буровой установки, потому что он позволяет обеспечить автономным электропитанием все электрооборудование. Для запуска он оснащается мощным аккумулятором. Благодаря электрогенератору удается практически все аварии устранять на месте работы.

Буровой насос — неотъемлемый элемент циркуляционной системы любой буровой. Он позволяет подавать в скважину буровой раствор и откачивать его обратно. Благодаря этому удается поднимать из недр земли выработанную породу, укреплять скважину и охлаждать долото.

Его изготавливают в различных вариантах. Наиболее используемыми считаются двух- и трехпоршневые устройства. Состоит такая конструкция из гидравлической и приводной части. В последней вращательный момент привода преобразуется в поступательное движение, которое передается поршням. В первой же части энергия, идущая от поршней, преобразуется в гидравлическую.

Когда применяется шнековое бурение?

При шнековом бурении чаще всего бурятся скважины небольшой глубины (до 20 метров) шнеками небольших диаметров (до 1500 мм).

Перечислим несколько самых популярных направлений работ, при которых применяется шнековое бурение:

  • установка дорожных ограждений, дорожных знаков, оград, столбов, опор,
  • взятие проб грунта с разной глубины,
  • создание буронабивных свай,
  • пересаживание деревьев,
  • завинчивание винтовых свай,
  • лидерное бурение для забивки свай.

Наиболее часто такое бурение производится буровыми шнеками в грунтах категорий III- Х по классификации крепости горных пород Протодьяконова. В твердых грунтах категорий процесс бурения требует высокой квалификации работников и использования наиболее надежного, профессионального рабочего инструмента.

Самые распространенные среди методов вращательного шнекового бурения — рейсовый и поточный.»

Бурение ударным способом

Ударный способ бурения самый простой по сравнению с двумя предыдущими. Собрать такую установку можно даже самому. Независимо от производителя, она состоит из:

  • треноги, которая устанавливается прямо над местом бурения;
  • ударного элемента – представляет собой заостренную трубу вестом до 80 кг;
  • гибкого металлического троса, к которому крепится груз;
  • лебедки для подъема и опускания груза.

Принцип действия установки понятен из названия. Лебедка резко опускает ударный элемент с высоты треноги, нанося удар о землю. Затем груз поднимается в исходное положение и снова опускается. Поскольку удар приходится каждый раз в одно и то же место, то грунт постепенно разрушается и образуется углубление.

Ударное бурение применяется не только для скважин, но и для формирования шпуров. Это цилиндрическое углубление в породе длинно до 5 м и диаметром до 75 мм.

Один из главных недостатков этого способа – риск преждевременного осыпания грунта. Поэтому после окончания работ в скважину обязательно спускаются обсадные трубы.

Еще один из минусов – это трудоемкость процесса. Поэтому в случае большой глубины залегания вод работы могут затянуться надолго.

К достоинствам ударного бурения относят:

  • возможность работы при отрицательных температурах;
  • большой объем разовой выемки почвы;
  • возможность разработать скважину большого диаметра;
  • небольшие затраты на проведение работ.

Этапы проведения работ

Шнековый способ бурения применяется для формирования скважин вертикального или горизонтального направления. В последнем случае присутствуют следующие этапы работ:

  1. Осуществляется подготовка оборудования, его установка на специальную устойчивую платформу.
  2. Роют котлован для удаления сыпучих и неуплотненных грунтов.
  3. При помощи лазерных измерительных устройств определяют направление бурения.
  4. Происходит установка всего необходимого оборудования, обсадной трубы.
  5. Углубление бура происходит до упора, пока не будет достигнута максимальная глубина.
  6. Рабочий инструмент извлекают на поверхность.
  7. К буру подсоединяют новую секцию, что позволяет достигнуть необходимой глубины.

Вертикальное бурение происходит также, но данный метод не требует применения обсадной трубы.

Шнековое бурение относится к одному из видов вращательного бурения. Сам термин «шнековое» происходит от слова «Schnecke», что в переводе с немецкого означает винт, завиток, улитка.

Особенности выполнения работ

Этот вид бурения существенно отличается от других видов, в частности, в том, что при этой работе выполняется удаление разрушенной породы и ее транспортирование по скважине не потоком очистного агента, а за счет вращения колонны.

Шнековое бурение очень широко распространено, является универсальным способом, используемым для проходки скважин небольшой глубины в мягких или рыхлых породах. Этот способ удобен для выполнения работ в галечных породах. Он также широко распространен в сейсморазведке, разработке взрывных скважин, при инженерных исследованиях гидрогеологической направленности, геологических съемках, поиске полезных ископаемых.

Шнеки буровые в процессе работы разрыхляют и дробят породу, а затем перемещают полученный продукт к устью скважины на специальном шнековом транспортере. Технология работы включает три главных момента. Это: процесс охлаждения инструмента, задействованного в разрушении породы, транспортировка на поверхность продукта разрушения и укрепление стен полученной скважины поднимаемыми породами.

Шнековое бурение выполняется буровым инструментом. Существует три вида технологического инструмента. Буровая техника – это колонна обычных шнеков с долотом, магазинный шнек с коронкой, колонны обычные и полые со съемным долотом и съемным керноприемником.

Широко применяют для работы с рыхлыми породами двух- или трехлопастное долото, имеющее плоские или спиральные лезвия. В тех случаях, когда шнековое бурение выполняется для работы с породами средней твердости, требуется более высокая износостойкость, поэтому используют долото округленного профиля, насыщенное твердыми сплавами.

При проведении работ используются высокотехнологические специальные установки. Скорость бурения огромна, поэтому требования к установкам – мобильность и высокая транспортабельность. Установки изготавливают переносными или же самоходными.

Главная положительная особенность шнекового бурения — непроизвольное самозакрепление стен скважины разрушенной породой при ее подъеме по шнекам, так как она как бы «втирается» и создает эффект своеобразного оштукатуривания.

Отметим, что процесс этот — высокотехнологичный, но при этом достаточно простой в организационном плане способ ведения подземных выработок, при котором до минимума сводится риск обрушения при работе. Шнековое бурение можно осуществлять практически всегда, независимо от времени года

Деформация поверхности при этом незначительна, что очень важно при работах под железными и автомобильными дорогами, постройками и хозяйственными сооружениями. Заметное преимущество работы — достаточно высокая скорость, простота и небольшой ущерб инфраструктуре и окружающей среде

Заметное преимущество работы — достаточно высокая скорость, простота и небольшой ущерб инфраструктуре и окружающей среде.

Специалисты всего мира отмечают постоянный интерес к данному способу бурения и прогнозируют хорошие перспективы его развития.

Инструменты для бурения шнеком

Оборудование для работы по шнековой технологии отличается количеством витков и формой режущей части. В большинстве случаев используется только один шнек, без дополнительных приспособлений. Во время заглубления лишь добавляют буровые штанги.
Во время бурения шнеком снаряд достают через каждые 0,7 м, чтобы убрать накопившуюся породу. Иногда в осадочной почве встречаются небольшие валуны и галька. Чтобы разбурить их, используют долото. Оно имеет заостренный край и с усилием подается на породу до тех пор, пока не разрушит ее. Осколки затем достают желонкой. Иногда используют сразу несколько буровых способов.

Существует 2 типа шнеков:

  • полые внутри;
  • утяжеленные, без отверстия.

Чтобы снизить износ оборудования, его кромку оборачивают стальной полосой или покрывают поверхность наплавом из металла. Большинство буровых установок состоят из нескольких шнеков разной ширины. Полое оборудование используют при бурении с продувкой, когда необходимо откачать воду, установить заряд в геофизическую скважину или залить бетон для сваи.

Бурение своими руками

Ручным бурением невозможно проложить скважину на большую глубину, максимально доступный слой будет расположен на глубине не более 20 метров, и сделать такую скважину совсем не просто.

Необходимое оборудование

Поскольку самым известным распространённым способом ручного бурения является создание абиссинской скважины, то и оборудование под неё требуется соответствующее: для забива в грунт используется стальной стержень, снабжённый наконечником, диаметр стержня составляет несколько см, а глубина такого колодца не должна превышать 8 метров. Это достаточно простой способ добычи чистой воды, но, к сожалению, не во всех грунтах на этой глубине располагается слой чистой воды и можно много раз искать на участке воду с помощью абиссинского бурения и так и не найти.

Если водоносный слой будет найден, погружной насос в такую скважину невозможно установить ввиду её малого диаметра, пользоваться можно будет только поверхностным насосом. При ударно-катанном бурении, которое также можно проводить на участке самостоятельно, применяются: тренога, лебёдка и забивной стакан. Этот метод хорошо использовать, если грунт довольно вязкий и хорошо схватывается стаканом.

Роторное бурение также можно проводить самостоятельно, но необходимо иметь не только хорошую лебёдку, бур с соответствующим наконечником – долотом или ложкой в виде цилиндра с отверстиями, ротор, вертлюг и насос для вымывания отработанного грунта.

Создание вертикального скважинного канала предполагает не только бурение и вынос породы, но также и укрепление стенок будущего колодца. При роторном бурении насос вымывает породу глиняным раствором и с его же помощью укрепляет стенки колодца.

Рекомендуем ознакомиться с видео, в котором рассказано о шнековом, роторном и других технологиях бурения скважины под воду своими руками:

Любые скважины необходимо ежегодно промывать, так как чаще всего со временем происходит заиливание скважины, что приводит к её потере. При неисправностях в водоснабжении специалисты осматривают водораспределительное оборудование, а далее изучают состояние скважины, труб и фильтров и чистят их ершом, химическими реагентами или применяют гидроудар.

Плюсы применения шнека

Процесс бурения скважин на воду путем применения режущего элемента исключает надобность перемолки и стирания отделенного от забоя грунта. Забой выполняется в непрерывном режиме, в параллель идет разрушение почвы. При отделении от забоя земли она отправляется на винт, который вращается с высочайшей скоростью. Центробежные силы, которые сопровождают процесс, прижимают грунт к стенам скважины, тогда как беспрерывно движущаяся лента толкает землю наверх. Часть грунта остаётся на стенах колодца. Эти методики обеспечивают скорость выполнения работ до 4-ой категории пород по буру.

Плюсы вращательного бура следующие:

  • Высокая скорость заглубления;
  • Транспортировка грунта без подъёма оборудования;
  • Непрерывное поступление почвы на поверхность;
  • Не требуется выполнение промывания.

Техника для шнекового бурения стоит достаточно дорого

При всех достоинствах инструмент имеет и недостатки. Для создания колодца шнековым способом имеет значение незначительная глубина бура

Также берется во внимание вращение массивной колонны шнека, требующее прикладывания значительных усилий. Чтобы сделать больше ресурс долота, его необходимо армировать резцами из твердого сплава. Долото должно иметь сечение больше шнека на 2 см

Долото должно иметь сечение больше шнека на 2 см.

Наиболее востребованными долотами, применяемыми для бура шнеком, выступают те, которые имеют в комплектации 2-3 лопасти. 3-лопастный инструмент имеет корпус, сделанный методом литья из металлического материала. Когда проделывается колодец, вращение инструмента на буровом оборудовании осуществляется при помощи специальных станков

Внимание! Без знания правил не получится выполнить работы по бурению, где применяется шнековый инструмент

Первое условие перед запуском оборудования — анализ грунта на участке, второе — то, на каком расстоянии идет вода. Так, работа при помощи станочного агрегата ЛБУ-50 выполняется специальным вращателем, что исключает применение роторных и шпиндельных элементов. Это потребуется для гарантии большого вращения и создания осевого поступательного движения винта.

Если колодец надо сделать максимально быстро, то нужно применить мощные станки, которые могут гарантировать высочайшую производительность. Для этого их установка выполняется на шасси автомобиля. Бурение может осуществляться станками СО-2. В такой ситуации в тандеме с оборудованием применяется современный экскаватор.

Проделывание скважин — дело непростое, однако если иметь под рукой необходимый инструмент и следовать технологии, то пробурить колодец можно и самостоятельно.

Размеры шнековых буров и особенности

Применение различных по диаметру буров обусловлено способностью перегреваться. В соответствии с габаритами бурового инструмента определяется быстрота вращения.

Технология шнекового бурения на воду предполагает, что:

  1. Если диаметр бура до 20 см, то скорость вращения должна находиться в диапазоне 150-200 оборотов в минуту.
  2. Для диаметра до 10 см, скорость вращения за минуту может быть больше. Предел – 500 оборотов за 60 сек.

Данное соотношение скорости и диаметра нужно учитывать на этапе проектирования буровой установки, если она собирается собственными руками. В интернете можно найти рекомендации о том, как правильно произвести монтаж.

А можно пробурить скважину самостоятельно?

В определенных ситуациях домовладелец задумывается о возможности сделать водяную скважину самостоятельно, надеясь выиграть сразу по нескольким пунктам — бурение, обсадка и т.д. В основном, конечно, все стремятся сэкономить. Главное, чтобы «экономия» не коснулась качества воды и времени, потраченного на самодеятельную скважину. Вполне возможно, что у Вас получится сделать так называемый абиссинский колодец, или скважину-иглу. В этом случае узкая обсадная труба с острой насадкой просто забивается неглубоко в землю до ближайшего водоносного горизонта (не глубже 8 м). Бурение малогабаритной шнековой установкой позволяет сделать более глубокую скважину большего диаметра. Такие установки снабжены либо электрическим, либо бензиновым двигателем.

Но пробурить — это полдела, требуется качественно обсадить скважину. Часто бывает, что пройдя часть ствола, домовладелец вынужден обращаться к специалистам, чтобы те закончили бурение или до конца обсадили скважину. Конечно, в такой ситуации заказчик приобретает некоторый опыт буровика, но опыт этот недостаточен для самостоятельной работы и стоит большого количества потраченных денег, времени и сил. Если стоит задача сделать в коттедже качественное круглогодичное водоснабжение на основе скважины, рекомендуем сразу обращаться в профессиональную буровую компанию.

Технология шнекового бурения

Шнековое бурение является одним из методов вращательного бурения и осуществляется установкой которая имеет буровую головку, следом идут шнеки, с помощью которых на поверхность транспортируется разрушенная порода (шлам).

Разрушение породы происходит за счет вращения буровой головки, под которой понимается лопастное долото или бур. Инструмент разнообразный и подбирается исходя из свойств породы.

Буровая головка и шнек могут быть раздельными или одним целым, последнее называют шнекобуром.

Шлам по спирали (реборде) шнека транспортируется на поверхность.

Шнек подбирается исходя из того, что межвитковое пространство должно быть занято транспортируемой породой на 0,2-0,4 объема

Это важно т.к. в таком случае происходит нормальное охлаждение шнека за счет быстрого заглубления и постоянного потока породы разной температуры

Нагрев происходит из-за быстрого вращения и трения о стенки скважины.

Буровые шнеки диаметром до 100 мм имеют частоту вращения в среднем 200-500 об./мин., при диаметре 150-200 мм – в среднем 100-200 об./мин.

Реборда шнека служит только для транспортировки разрушенного грунта, а значит разрушающий инструмент (долото или бур) должен быть большего диаметра.
