Как работать с металлопластиковыми трубами: обзор способов соединения и методов сгибания

Особенности сгиба полипропиленовых заготовок без трубогиба

Необходимость сгибания полипропиленовой трубы возникает очень редко, так как выполнять подобные действия с материалом не рекомендуется.

Однако если без этого процесса не обойтись, то можно воспользоваться следующими методами:

Нагревание места изгиба. Для достижения желаемого результата лучше всего использовать строительный фен, нагревание следует довести до температуры 150 0 С. Затем можно сгибать изделие, придавая ему нужную форму. Выполнять все действия необходимо в перчатках, устойчивых к высоким температурам

Важно помнить одно правило: сгиб выполняется в сторону менее толстой стены, то есть утолщенная стенка полипропиленовой заготовки должна размещаться с внешней стороны изгиба. После полного остывания изделия следует внимательно осмотреть его

На поверхности не должны наблюдаться вмятины или трещины.

Второй метод – холодное сгибание. Полипропиленовую трубу можно согнуть руками, но сгиб должен иметь радиус, не превышающий 8 диаметров заготовки. В противном случае материал просто сломается.

Инструкции для гибки труб

Сгибание труб вручную

Наиболее доступный способ – сгибание металлопластиковых труб руками. Для этого надо применить некоторую ловкость, чтобы избежать брака.

• Аккуратными движениями чуть согнуть трубу так, чтобы радиус гиба металлопластиковой трубы составил не более 20 градусов.
• Переместиться чуть выше (на 1 см) по трубе. Снова слегка изогнуть ее.
• Сделать несколько таких мини-загибов (до 15), чтобы труба повернула на 180 градусов.
• Если возникла необходимость выпрямить трубу, надо повторить всю процедуру в обратном порядке. Плавные осторожные движения позволят вернуть металлопластиковой трубе ее первоначальный вид.

Не старайтесь согнуть трубу за один прием. Не делайте резких движений. Это может привести лишь к тому, что труба лопнет.

На видео ниже представлена наглядная демонстрация сгибания вручную.

Довольно простой способ сгибания вручную можно с успехом применять для труб с диаметром, не превышающим 20 мм. Изменить направление труб большего диаметра будет уже затруднительно. Довольно хорошо ручным способом может производиться гибка металлопластиковых труб в заводской изоляции. Такие трубы удобны для монтажа и не требуют дополнительного изолирования.

Трубы разного диаметра и разной жесткости будут гнуться по-разному. Перед началом основных работ желательно потренироваться в этом «искусстве». Следует почувствовать, как труба «отвечает» на ваши усилия, и выбрать наиболее правильную тактику.

Приобретите небольшие отрезки труб разных производителей – до 1 м. Так можно подобрать наиболее удобный именно для вас материал.

Сгибание труб трубогибом

Наилучший изгиб металлопластиковых труб получается при использовании трубогиба. С его помощью любую трубу можно согнуть безупречно ровно, не прилагая больших усилий. Кроме того, метод имеет много преимуществ:

1. Этот способ самый безопасный.
2. Трубогиб позволяет работать с разными типами труб:

• профильными;
• металлопластиковыми.

1. Еще более простым является использование автоматических трубогибов-арбалетов. Для этого необходимо:

• установить необходимый угол изгиба;
• вложить в аппарат трубу;
• свести рукоятки.

Трубогиб-арбалет позволяет сделать ровный изгиб

Единственным недостатком трубогиба является то, что в повседневной жизни он используется, как правило, один-два раза. Поэтому приобретать его имеет смысл в случае, если изгибание труб – ваша каждодневная работа.

Сгибание труб с использованием проволоки

При помощи проволоки можно согнуть металлопластиковую трубу аккуратно, придав ей ровный изгиб:

• Трубу заполнить небольшими кусками проволоки.
• Согнуть ее под необходимым углом.
• Удалить проволоку.

Подходящая пружина для сгибания металлопластиковых труб также может быть с успехом использована:

• Пружину поместить в трубу.
• Медленно согнуть трубу руками.

Эффективной будет пружина подходящего диаметра

Единственным затруднением может оказаться поиск подходящей по диаметру пружины.

Следует помнить, что минимальный радиус изгиба металлопластиковой трубы, на который ее можно согнуть, составляет 12 см. При недостатке опыта изгибания труб стоит этот радиус увеличить до 15 см.

Монтаж

Для тех, кто не имеет представления, как осуществляется сборка труб, набираем в поисковике: «Монтаж металлопластиковых труб видео», смотрим его, и сразу все станет ясно.

Перед началом работ следует нарисовать схему расположения труб и установки сантехники или приборов отопления. Затем вымеряем трубу нужного размера, обрезаем. При помощи калибровщика выравниваем деформированный край, зачищаем его от заусениц и шероховатостей. Сделать это можно при помощи круглого напильника или заточенного сверла для работы с металлом.

Теперь берем компрессионный фитинг, раскручиваем. Снимаем гайку и зажимной хомут, надеваем их на трубу. Вставляем трубу в штуцер, тщательно выравниваем и опускаем зажимной хомут на место.

Теперь можно затянуть гайку. Сначала от руки, затем при помощи гаечного ключа, пока не услышим характерное потрескивание. Соединение готово.

Данный способ можно использовать, как монтаж водопровода из металлопластиковых труб открытого типа. Для отопления и прятанья в стены он не подходит.

Для отопления и водопроводных труб, которые будут замуровываться в стены, используем пресс-фитинг любого вида. Выполняется он следующим образом. Труба отмеряется, калибруется. На нее надеваем обжимную муфту, обрабатываем края от неровностей.

Вставляем в фитинг на который надет резиновый уплотнитель. Обжимаем муфту при помощи ручных или электрических клещей. На муфте появятся хорошо выраженные кольца. Имейте в виду, обжатие можно проводить только один раз. Если есть сомнения по правильности выполнения, заходим в интернет.

В любом поисковике набираем: «металлопластиковые трубы монтаж видео» и смотрим работу профессионалов.

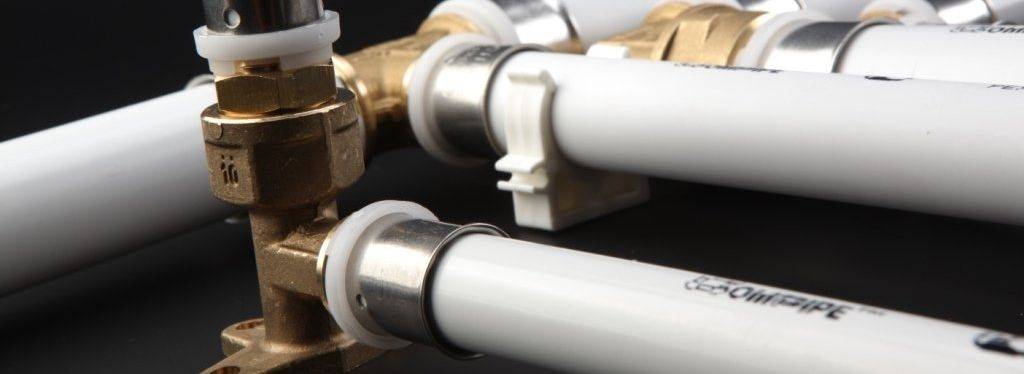

Надвижной фитинг

Соединение с надвижным фитингом проводим так: трубу замеряем, обрезаем. Надеваем муфту. Зачищаем край трубы и обрабатываем его экспандером, развальцовуем. Надеваем трубу на штуцер фитинга.

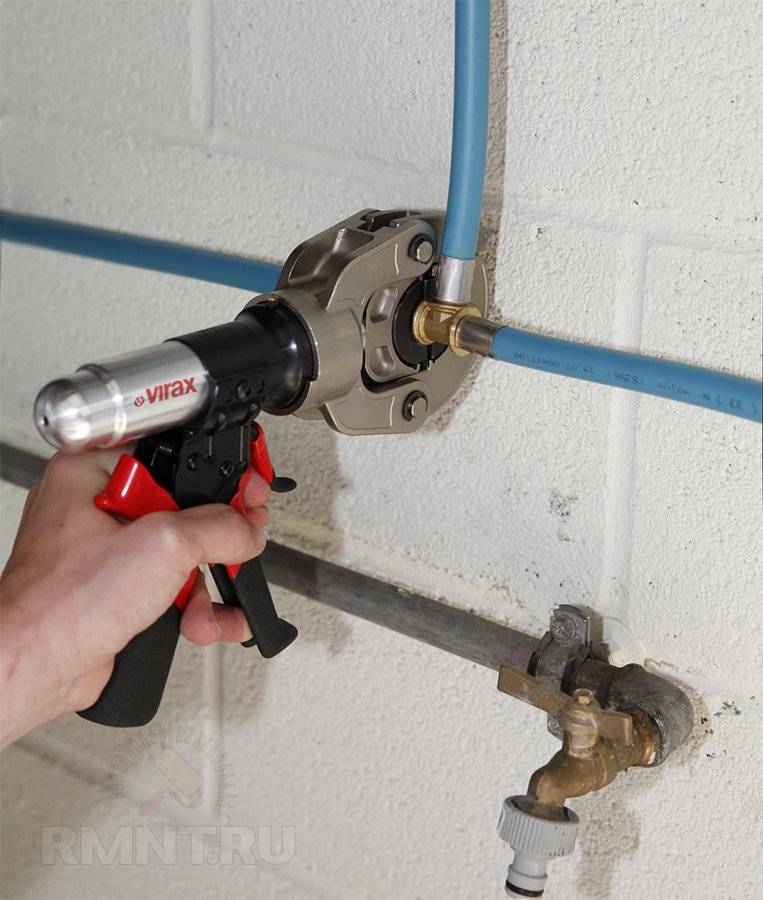

Затем зажимаем гильзу в губках ручного или гидравлического пресса и спрессовуем на штуцер фитинга. Соединение готово. Принцип такого соединения прост. При надвигании напрессовочной муфты труба плотно прижимается к штуцеру фитинга, обеспечивая при этом надежное соединение.

Все три способа соединения можно посмотреть в интернете, набрав «соединение металлопластиковых труб видео». Кстати это будет полезно для тех, кто далек от мира сантехники, но есть огромное желание научиться этому.

Как гнуть металлопластиковые трубы с помощью трубогиба

Трубогиб (станок Вольнова) – это приспособление, благодаря которому можно с лёгкостью согнуть металлопластиковую трубу в домашних условиях. Трубогибпозволят сгибать конструкции без предварительного нагрева, радиус изгиба при этом может достигать 180 градусов. Гибка металлопластиковых изделий с помощью трубогиба совершенно безопасна, при этом полностью исключается возможность брака детали.

Ручной станок Вольнова имеет простую конструкцию. Он состоит из рукоятки, подвижного ролика, ролика-шаблона, скобы и изогнутой трубы. Пользоваться данным устройством очень просто, его можно изготовить даже самостоятельно.

В домашних условиях чаще всего применяются арбалетные или пружинные трубогибы. Поверхность, которой будет выгибаться труба, перед началом работ лучше слегка смазывать маслом. Так уменьшится трение между деталями, и поверхность трубы не будет повреждена.

Полезный совет!Аналог трубогиба можно сделать в домашних условиях.

Он будет состоять из досок, выпиленных по шаблону в форме полукруга. Такой трубогиб нужно плотно зафиксировать на основании

Важно, чтобы толщина доски превышала диаметр трубы

В продаже имеются более модернизированные модели трубогибов, такие как гидравлические или электромеханические. В хозяйстве трубогиб может пригодиться только по своему прямому назначению, то есть во время ремонта или монтажа трубопровода. Поэтому покупка дорогостоящих моделей имеет смысл лишь в том случае, если предстоит выполнение очень большого объема работы или если такая работа будет постоянной.

Работа с трубогибом снижает риск деформации трубы при сгибании

Основные положения

Итак, вы все просчитали и решили сделать монтаж металлопластикового водопровода своими руками. И правильно сделали, при старательном и внимательном отношении это дело под силу каждому. С чего нужно начать?

Возьмите бумажный лист и начертите план помещений, в которых будем устанавливать водопровод. У вас должен выйти эдакий план сверху. Чаще всего полностью заменяют все трубы в частном доме или квартире, а это, для начала, туалет, ванная и кухня. Тщательно измерьте будущие места укладки и соединения.

Установка трубопровода из металлопластиковых труб, пожалуй, наиболее доступный вариант поменять трубы без какой-либо квалификации. Поэтому смело начинайте монтаж.

Помните про то, что труба проходит двойная: горячее и холодное водоснабжение, но есть несколько мест, в которых находится только холодный водопровод. Это подвод к стиральной и посудомоечной машине, разводка около унитаза и так далее.

На данном этапе вы уже знаете, какое количество труб понадобится. Затем внимательно просчитайте, сколько смесителей, тройников, соединений и других монтажных узлов вам будет необходимо установить.

Установка металлопластиковых труб своими руками включает в себя еще и наличие некоторого набора инструментов. Вот список того, что вам будет необходимо:

• Рожковые ключи необходимых размеров, разводной ключ, дрель, плоскогубцы.
• Калибратор. Понадобится, так как после отрезания, труба будет вогнута немного внутрь, а необходимо ее, наоборот, чуть развальцевать, чтобы резиновые уплотнители не испортились.
• Ножницы для порезки. Это важный инструмент, поэтому не экономьте и непременно приобретите, в противном случае можете испортить трубу. Резка другими приспособлениями может нарушить защитный слой, образовывать неровности, заусенцы, что впоследствии приведет к течи трубопровода.

Итак, для работы все подготовлено. Теперь надо демонтировать старый трубопровод, а одновременно с ним и старые вентили возле входа в жилище.

Если вы проживаете в доме индивидуальной постройки, то просто закрываете центральную подачу воды, а если же в квартире, то нужно будет вызывать сантехника, чтобы тот отключил в стояке подъезда холодное и горячее водоснабжение.

Нужно отдельно сказать, что входные вентили в жилище обязаны быть только высококачественные. Приобретайте краны, которые могут выдерживать температуру 160 градусов и давление 70 атмосфер. Не стоит экономить на этих вентилях, так как в случае аварии они будут единственными воротами ваше жилище.

Как согнуть металлопластиковую трубу: основные способы

Практически в каждом плане трубопровода встречаются изгибы и повороты.

Поэтому технология сгибания металлопластиковых труб применяется очень часто. Если попытаться придать трубе нужную форму, не зная её характеристик, можно испортить изделие. Хрупкие металлопластиковые стенки могут деформироваться или треснуть.

При необходимости сгибания металлопластиковой трубы в домашних условиях применяется несколько методов.

Изгиб трубы вручную.Самый доступный метод гибки металлопластиковых труб, не требующий использования инструментов.

Согнуть руками можно конструкцию, диаметр которой не превышает 20 мм. Трубы с большим диаметром с трудом поддаются сгибанию вручную. Несмотря на быстроту, данный способ можно назвать самым ненадёжным.Можно ли гнуть металлопластиковые трубы таким способом, не нарушая их структуры– дело практики, но без определённого опыта появляется слишком большая вероятность нарушить целостность материала.

Пружины для сгибания металлопластиковых труб.Этот способ оптимален для конструкций, выполненных из металлопластика средней твёрдости.

Пружины для гибки металлопластиковых труб при условии правильно подобранного диаметра позволяют добиться высокой точности сгиба. Понадобится для этого достаточно прочная пружина, не поддающаяся деформации. К одному из её концов крепится проволока длины, достаточной для извлечения пружины после сгибания.

Чтобы облегчить процесс сгибания, трубу можно прогреть строительным феном

Пружина просовывается по внутренней части трубы до места, где планируется изгиб.

Важно следить за тем, чтобы центры пружины и будущего изгиба точно совпадали. Изделие плавно гнётся под нужным углом, при этом можно делать упор коленом

По завершению сгибания пружина извлекается.

Жёсткая проволока для изгиба металлопластиковых труб.

Процесс гибки посредством проволоки – более длительный, но также достаточно эффективный. Проволока нарезается небольшими отрезками, которыми следует заполнить все пустоты трубы в месте сгиба. Слой из проволоки будет выполнять функцию каркаса, препятствующего появлению неровностей и разломов.

Далее труба гнётся таким же образом, как и в случае с пружиной

Использованная проволока осторожно извлекается из конструкции. Необходимо также проверить, не остались ли в трубе отрезки

Применение песка. Один из наиболее трудоёмких способов сгибания.Его часто используют в тех случаях, если не удалось найти требуемый размер пружины. В деталь трубопровода засыпается мелкий просеянный песок так, чтобы в трубе не оставались пустые места.

На оба конца трубы надеваются заглушки, чтобы предотвратить высыпание песка. Изделие зажимается в тиски в месте, достаточно удалённом от предполагаемого изгиба. Перед сгибанием отрезок трубы подогревается паяльной лампой.

Песок, насыпанный внутрь трубы, предотвратит деформацию трубу в процессе сгибания

После придания изделию нужной формы песок высыпается. При необходимости трубу можно промыть. Вместо песка также может использоваться соль.

Монтаж

Установка металлопластиковых труб своими руками процесс довольно занимательный и даже творческий. Теперь, когда вентили поменяны, перекройте подачу воды и приступайте к монтажу. За вентилем установите фильтр грубой очистки и тонкой очистки (не обязательно).

Фильтр грубой очисткиФильтр тонкой очистки

Они отличаются размером ячейки фильтра. Фильтром тонкой очистки многие пренебрегают, и зря. Именно он задерживает маленькие частички окалины с труб, которые, попадая в дорогие керамические смесители, способны вывести из строя гладкую поверхность керамических пластин.

Кроме того, именно он останавливает «мелочь», которая скапливается в фильтре на носике смесителя и уменьшает напор воды.

Далее установите счетчики, если их используете, и приступайте к разводке.

Если в квартире множество потребителей, которые подключены к воде параллельно, то воспользуйтесь коллектором.

Коллектор

Это устройство хорошо тем, что обеспечивает всем потребителям одинаковое давление, и можно смонтировать на каждое ответвление отдельный кран.

Немного ниже мы сможем увидеть металлопластиковые трубы монтаж видео наглядно. Полезно знать внутреннее устройство металлопластиковой трубы.

Структура металлопластиковой трубы

Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.

Монтаж металлопластиковых труб видео

Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.

Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.

Важно: в процессе затягивания гайки при монтаже соединения можно легко «перетянуть». Когда соединение уже достаточно надежное, появится характерный треск

Это значит, что дальнейшее затягивание может просто испортить соединение.

Монтажные работы

Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.

Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.

Пружина для изгибания металлопластиковых тру

Такие пружины могут быть как внутренними, так и внешними.

Такие изгибания используются монтажниками по максимуму, потому что:

1. Экономия на фитинге.
2. Нет риска протечек, т.к. нет соединения.

Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.

Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.

Соединение металлопластиковых труб: видео

Трубу очень удобно крепить к стене с помощью специальных клипс.

Крепление трубы к стене

Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.

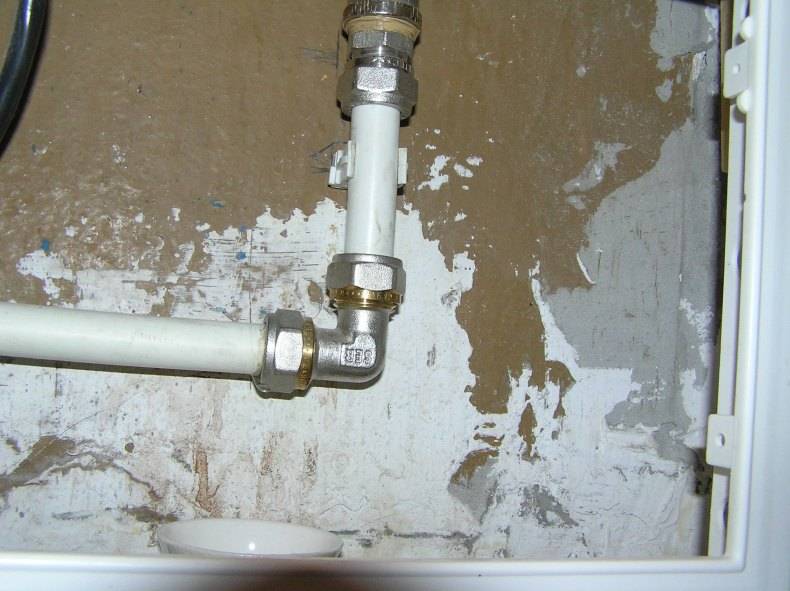

Учимся выполнять монтаж компрессионными фитингами

Стоит отметить, что компрессионные фитинги надёжнее, и применяются значительно чаще. Они отличаются сложной структурой.

Устройство компрессионных фитингов

• Основа изготавливается в виде литого корпуса с добавлением резьбы;
• Для крепления и фиксации кусков трубы используется обжимное кольцо и накидная гайка для фиксации соединения;
• Кольца для уплотнения гарантируют высокий уровень герметичности.

К сожалению на резьбе, иногда, появляются протечки. Это устраняется, благодаря подтяжке соединения. Потому нельзя замуровывать трубу по всей длине. Не всем нравится что нужно проверять появление протечки воды, но в целом этот вариант очень надёжный, и не дорогой.

Процесс монтажа

• Необходимо снять накидную гайку с обжимным крепёжным элементом. Далее стоит убедиться в надёжности либо фактическом присутствии уплотнительной резинки. Теперь переходим к основной сборке;
• Гайку вместе с кольцом необходимо надеть на трубу;
• Отрезок металлопластиковой трубы надевается на фитинг до момента упора, речь о достижении специального выступа;
• Кольцо одевается до упора на сам фитинг;
• Необходимо закрутить накидную гайку. Руками подтягивается соединение металлопластиковых труб, благодаря двум ключам. Один необходим для удержания корпуса фитинга другой для закручивания накидной гайки.

Всё фактически монтаж фитинга завершён. Но в случае залива антифриза стоит применить другие прокладки. Необходимо использовать тефлоновые либо паронитовые. В противном случае очень быстро появится протечка.

Этапы монтажа

Нужно заметить, что технология монтажа металлопластиковых труб не является особенно сложной, однако, все операции следует выполнять предельно четко и аккуратно. Разберемся, как монтировать трубопроводы из металлопластика.

Как резать трубы?

Резать трубы необходимо специальными ножницами – труборезом. Сами по себе трубы металлопластиковые – материал довольно мягкий. Поэтому при использовании неподходящего инструмента или неаккуратных действиях конец трубы можно просто сплющить.

Поэтому не рекомендуется для резки использовать нож, даже очень острый. Если нет возможности использовать специальные приспособления (труборезы), то можно воспользоваться ножовкой по металлу.

Но если при выполнении резки труборезом срез получается практически идеальным, то при работе с ножовкой придется дополнительно обработать срез. Потребуется удалить заусеницы и задиры, а также выровнять сечение, если в процессе резки оно было деформировано.

Но даже если постараться выровнять сплющенный конец трубы, то обжиматься она все равно будет гораздо хуже, чем неповрежденная, а это приведет к увеличению риска протечек. Поэтому все же лучше обзавестись труборезами, тем более что этот инструмент стоит не слишком дорого. Процесс резки осуществляется так:

• Легким нажимом трубореза производится прорез на половину диаметра трубы.
• Далее, аккуратно проворачивая труборез по кругу, следует прорезать трубу до конца.

При использовании такой технологии срез трубы получится ровным и не смятым.

Устройство фитинга

Как уже упоминалось, трубопроводы монтируются с использованием фитингов. Чтобы произвести качественное соединение трубы с фитингом, нужно знать устройство последнего. Компрессионный фитинг состоит из следующих частей:

Корпус. С одной стороны он имеет штуцер для вставки в трубу, а с другой – резьбовое или цанговое соединение.

• Обжимная гайка.
• Конусное (или прямое с фасками) обжимное кольцо.

Принцип соединения прост: при затягивании гайки обжимное кольцо сдавливает трубу, плотно прижимая ее к штуцеру фитинга.

Соединение фитинга с трубой

Установка фитинга при соединении металлопластиковых труб проводится так:

• На трубу следует надеть обжимную гайку.
• Далее на трубу надевается обжимное кольцо. Если оно прямое, то направление не имеет значение, при использовании конусного кольца, деталь надевают узкой стороной на трубу.
• Поскольку внутренний диаметр трубы несколько меньше диаметра штуцера фитинга, необходимо произвести калибровку конца трубы. Калибр погружается в трубу на пару сантиметров и аккуратно проворачивается в ту и другую сторону.
• Штуцер фитинга вводится в трубу. Чтобы легче осуществить соединение, можно слегка смочить его водой. Штуцер должен войти в трубу до упора. Если срез трубы был сделан правильно, то зазора между трубой и упором фитинга не будет.

Как согнуть трубу?

Трубы из металлопластика часто используют для создания систем теплых полов. Применяют разные способы укладки металлопластиковых труб, их можно уложить по спирали или «змейкой». Но, в любом случае, трубы придется изогнуть. Сделать это можно разными способами:

• Использование трубогиба. Это специальное приспособление, позволяющее создавать необходимый радиус изгиба металлопластиковой трубы. Может быть ручным или гидравлическим. Однако для выполнения разового ремонта приобретать оборудование невыгодно.
• При помощи жесткой пружины. Произвести изгиб трубы можно при помощи жесткой пружины. Для этого к одному из концов пружины следует прикрепить проволоку, чтобы ее потом можно было извлечь из трубы. Пружина вставляется в трубу до места сгиба. Середина пружины должна находиться по центру сгиба. Далее следует плавно изогнуть трубу, упирая ее в колено. Закончив операцию, пружину извлекают, потянув за проволоку.
• При помощи песка. Набить трубу сухим, просеянным песком. Концы трубы закрыть заглушками. Закрепить подготовленную трубу в тисках. Намеченное место сгиба нагревают, используя строительный фен или паяльную лампу. Трубу изгибают под нужным углом, после чего, извлекают заглушки и высыпают песок.

Металлопластиковые трубы – технические характеристики:

• наружный диаметр 16-63 мм;
• толщина стенки 2-3 мм;
• толщина алюминиевого слоя 0,19-0,3 мм;
• вес зависит от диаметра, например, один метр металлопластиковой трубы с диаметром 16 мм весит 105 грамм, а если диаметр 63 мм, то вес одного метра 1224 грамма;

Металлопластиковые трубы выдерживают давление:

• рабочее давление 10 бар (при температуре 95 °С);
• рабочее давление 25 бар (при температуре 25 °С);
• разрушающее давление 80 – 94 бар (при температуре 20 °С);

Металлопластиковые трубы выдерживают температуру:

• постоянная нагрузка +95°С;
• кратковременная нагрузка – до +110°С;
• при температуре -40°С замерзают;
• при ручном изгибе минимальный радиус изгиба 80-125 мм (зависит от наружного диаметра);
• при изгибании при помощи трубогиба – 45-95 мм (зависит от диаметра);
• коэффициент линейного расширения 1/°С – 0,26 х 10-4;
• теплопроводность металлопластиковых труб (количество тепла, которое материал способен пропустить через квадратный метр за секунду) Вт/м*К – 0,43;
• диффузия кислорода 0 г/м3 (не пропускает воздух);.
• срок службы:
  а) 25 лет при температуре 95°С;
  б) 50 лет температуре 20°С;
• пропускная способность в 1,3 раза выше, чем у стальных.

Преимущества труб из металлопластика

Для любого, кто решил приобрести данный материал, характеристики эксплуатационные гораздо важнее, чем технические. Сначала о положительных:

• экологическая чистота;
• устойчивость к образованию ржавчины, камней или других отложений;
• способность сохранить вновь обретенную форму после сгибания;
• возможность профилирования для огибания конструктивных элементов здания;
• легкая и быстрая сборка, не требующая множества инструментов;
• минимум отходов;
• гибкость позволяет сэкономить на элементах соединения;
• низкое сопротивление течению жидкости, обусловленное отсутствием шероховатости;
• совместимость с другими материалами;
• небольшой вес, облегчающий транспортировку;
• высокие показатели звукоизоляции;
• антистатичность;
• устойчивость к конденсату и замерзанию (металлопластик выдерживает трехкратное замерзание);
• не меняют качество транспортируемой жидкости;
• высокая ремонтопригодность;
• эстетический внешний вид без покраски.

Все преимущества металлопластиковые трубы получают за счет уникальной конструкции. Внутренняя полиэтиленовая прослойка дает возможность гнуть изделие. Алюминий придает жесткость и предотвращает диффузию кислорода. Отсутствие кислорода не дает образоваться ржавчине в котлах отопления и радиаторах.

Недостатки

Выбирая и покупая металлопластиковые трубы, характеристики отрицательные так же важно учитывать, как и положительные:

• при скрытом трубопроводе нельзя применять резьбовые фитинги;
• металлопластик плохо переносит ультрафиолетовые лучи;
• при замерзании с водой система непременно лопнет, хотя пригодны для монтажа наружного трубопровода. В этом случае необходима качественная изоляция.

Поставляются металлопластиковые трубы в бухтах. Длина трубы в бухте варьирует от 50 до 200 метров. Приобрести можно любую длину, начиная от метра.

Области применения – охват за счет технических особенностей:

• внутренние системы холодного и горячего водоснабжения, отопления квартир, домов и дач;
• системы подогрева полов, спортивных площадок, бассейнов;
• транспортировка газообразных и жидких веществ (в том числе едких и ядовитых) в промышленности, сельском хозяйстве и транспорте;
• подача сжатого воздуха;
• системы кондиционирования;
• защита электрических проводов и кабелей;
• строительство и ремонт речных и морских судов, железнодорожных вагонов;
• системы полива, орошения, сбора воды из скважин и колодцев.

Достаточно длительный срок эксплуатации и оптимальное отношение
стоимости и качества позволили металлопластиковым трубам зарекомендовать себя как удачную альтернативу металлическим и пластиковым изделиям. Ведь металлопластик объединил положительные качества обоих этих материалов.

Металлопластиковые трубы и фитинги

Проектировка и разметка для подсчёта материала

Работа с любыми металлопластиковыми трубами (для водопровода или отопления) должна начаться с разработки схемы их размещения:

1.  Наносите линии будущей прокладки прямо на стенки — визуализация упрощает понимание, где что будет находиться.
2.  «Точка старта» — место подключения к уже установленному крану или радиатору.
3.  Постарайтесь обойтись как можно меньшим числом фитингов (чем их меньше — тем стабильнее напор воды).
4.  При необходимости угловой прокладки решите: гнуть или использовать угловые фитинги.
5.  Еще на этапе разметки помните: ко всем соединениям должен быть доступ. Необходима также возможность в случае нужды подтянуть крепежи.
6.  Все соединительные элементы устанавливаются после того, как завершены разметка и расчеты.
7.  По монтажной схеме (рисуйте внятно!) подсчитывается длина трубопровода, количество фитингов и крепежей.

Выбор трубы для монтажа

Наименьшие требования предъявляются к изделиям, предназначенным для холодного водоснабжения. Что касается горячего, следует брать товар с маркировкой полиэтилена PEX (сшитый) и PE-RT (линейный). Перед приобретением уточните, какие показатели обычного и максимального давления у вашего водопровода.

Посмотрите сертификат — соответствует ли товар гигиеническим требованиям, оцените внешний вид на предмет вмятин, царапин, других дефектов.

Система водопровода

Для домашнего водопровода чаще всего используются трубы 16 и 20 мм в диаметре. Если основная разводка собрана из 20-миллиметровых, то подводы к смесителям, бытовым приборам, ванне делают из 16-миллиметровых.

Система отопления

Выбирая изделия для создания отопительной конструкции, учитывайте наличие сертификатов качества. Изделия должны быть рассчитаны на рабочее давление от 6,6 атм и температуру 95 °C и изготовлены не из полиэтилена низкого давления: он не отличается ни прочностью, ни термостойкостью. Не приобретайте изделия с маркировкой РЕ-RS, они расплавятся, если температура теплоносителя превысит 75 °C!

Выбор фитинга для стыковки труб

Когда водопровод из металлопластиковых труб монтируется своими руками, нужно уделить серьезное внимание выбору фитингов: ответственность за протечки ложится на вас! Фитинги считаются «слабым местом», не экономьте на дешевых вариантах

Компрессионные фитинги — просто, но менее надежно, чем пресс-фитинги. Учтите, что скрытая прокладка подразумевает использование исключительно пресс-фитингов. В других случаях обязательно проследите за возможностью свободного доступа к компрессионным.

Подготовка инструментов и расходных материалов

Для монтажа конструкции потребуется небольшой набор инструментов (все они должны быть под рукой):

•  труборез или острые ножницы (для герметичного соединения необходим строго перпендикулярный срез);
•  калибратор (нужен для центрирования области среза и снятия фаски);
•  раздвижной и рожковый ключи (ими закручивают гайки в компрессионных фитингах)
•  пресс-клещи (ими вручную обжимают пресс-фитинги);
•  трубогиб (позволит менять конфигурацию сегментов трубопровода, не используя угловые фитинги — лучше воспользоваться им, если угловых сопряжений много).

Необходимые материалы:

•  собственно бухта, от нее будут отрезаться мерные отрезки нужной длины;
•  разные варианты фитингов (тройники, обводные, угловые) для разводки и создания единой конструкции;
•  элементы крепежа (хомуты и клипсы от изготовителя) для фиксации участков трубопровода на опорных поверхностях.

Соединение труб при использовании пресс-фитингов

некачественно запрессованная

• вес. Так как качественные, изготовленные из латуни пресс-фитинги, более тяжелые по сравнению с легкими, которые изготовлены из дешевых и некачественных материалов;
• качество. Некачественная гильза фитинга не обеспечит при обжиме равномерного соединения;
• маркировку. Маркировка должна быть четкой, без пропущенных знаков. Глубокие и выпуклые обозначения — гарантия качества.

Пресс-фитинги имеют как преимущества, так и недостатки при соединении с металлопластиковыми трубами.

К достоинствам пресс-фитингов относится их надежность. С помощью пресс-фитингов происходит качественное соединение труб. Их можно бетонировать и использовать для монтажа системы теплых полов. Еще одно их преимущество — это простой и быстрый монтаж.

Недостаток пресс-фитингов — это необходимость в специальных пресс-клещах. Не добавляет им плюсов и их однократное использование, так как при замене соединения их приходится удалять вместе с трубой.

Соединение металлопластиковых изделий с применением пресс-фитингов — один из самых надежных способов.

Порядок соединения пресс-фитингами металлопластиковых труб:

1. Специальными ножницами отрезаем требуемой длины трубу.
2. Фаскоснимателем снимаем внутреннюю фаску с трубы.
3. Затем снимаем внешнюю фаску.
4. Калибратором проверяем внутренний диаметр трубы.
5. Снимаем с фитинга гильзу, и проверяем кольца и прокладки фитинга.
6. Затем вставляем обратно гильзу в фитинг.
7. Труба вставляется до упора в фитинг. При качественном заходе ее должно хорошо видно в отверстии гильзы.
8. Гильзу вставляем в фитинг и соединяем до упора рукоятки.

Соединение пресс-фитингами труб из металлопластика снижает затраты монтажа, так как используется деталей и материалов намного меньше, и качество соединения труб надежнее, чем в соединении с компрессионными фитингами.

Проводить замену или ремонт трубопровода металлопластиковыми трубами не очень сложно. Это вполне можно сделать самостоятельно. Устроенный трубопровод из таких труб при необходимости можно демонтировать. Металлопластиковые трубы не нужно окрашивать, они не поддаются коррозии, легкие, электробезопасные, пластичные, долговечные. Несмотря на все преимущества у них есть и некоторые недостатки:

• неустойчивость к промерзанию;
• деформация при воздействии на них высоких температур.

Однако при выборе качественного материала и при правильной установке такой трубопровод прослужит Вам очень долго, не причиняя при этом неприятностей.

Технические характеристики труб D 16-20 мм

Приведем данные, характерные для металлопластиковых труб распространенных диаметров (16 и 20 мм):

• Толщина стенок соответственно составляет 2 и 2,25 миллиметров; толщина алюминиевой прослойки – 0,2 и 0,24 мм.
• Один прогонный метр весит 115 и 170 граммов и вмещает в себя объем жидкости, равный 1,113 и 0,201 литра.
• Коэффициент теплопроводности составляет 0,43 Вт/м К, показатель расширения металлопластика – 0,26х104 на 1 градус Цельсия, коэффициент шероховатости – 0,07.
• При поперечном разрыве материала коэффициент прочности равен 2880 H.
• Показатель прочности соединения клеевого слоя с фольгой составляет 70 H/10 кв.мм, коэффициент прочности алюминиевого сварного слоя – 57 H/кв. мм.
• Металлопластиковые трубы могут работать даже при +95о С, кратковременно выдерживая температуры +110-130о С.
• В температурных границах от 0 до +25о С система функционирует при давлении до 25 бар, а при +95о С выдерживает давление 10 бар.
• Герметичность и целостность металлопластиковой трубы нарушается при нагрузке в 94 бара (при +20о С).

При правильном монтаже и соблюдении эксплуатационных правил изделия из металлополимеров могут служить 50 лет и более.
