Способы соединения пластиковых труб с металлическими: разбор 2-х лучших методов

Материалы и инструменты

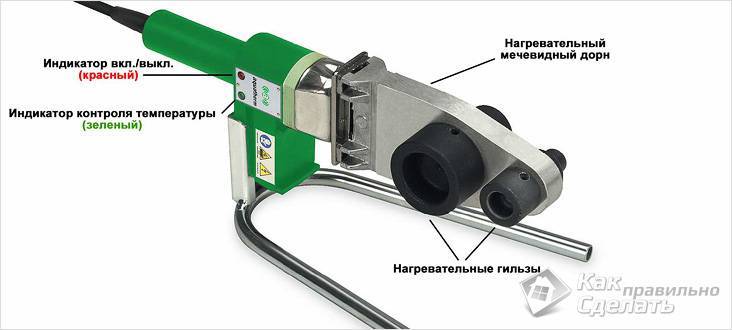

Паяльник для сварки

Если вы решили сэкономить на услугах по монтажу и выполнить его самостоятельно, то необходимо купить или арендовать специальный паяльник с насадками. Кроме него понадобятся:

• рулетка и маркер для разметки;
• ножницы для нарезки пластиковых труб;
• зачистка для труб.

Существует несколько видов полипропиленовых труб, которые различаются областью использования:

1. PN 10, 16 – используются для прокладывания водопровода с холодной водой;
2. PN 20 – универсальные трубы с толстыми стенками, они способны выдержать горячую воду температурой до 80ºC, поэтому подходят для монтажа отопления;
3. PN 25 – композитная труба с металлической или капроновой прослойкой, которая счищается при спайке. Ее используют для систем отопления, финишная температура нагрева – 95°C.

Трубы и фитинги из полипропилена

Отличительной характеристикой соединения полипропиленовых труб является отсутствие стыков непосредственно между трубами. Если их диаметр менее 50 мм, все части можно соединить фитингами различного назначения:

• муфты — соединяют участки одного диаметра;
• крестовины — используются для создания ответвлений;
• заглушки — герметизируют конец трубы;
• переходники — служат для соединения труб различного диаметра;
• штуцерные фитинги — выполняют соединение с гибкими шлангами.

Квадратный профиль и круглая труба: какую нагрузку выдержит соединение

Усложним задачу: теперь нужно решить, как скрепить между собой квадратную и круглую трубы. Такой муфты вы точно не найдёте.

ФОТО: YouTube.com Задача кажется невероятно сложной. Тут даже сварка представляется слишком затруднительным процессом

ФОТО: YouTube.com А между тем технология ничем не отличается от предыдущей. Всё то же кольцо из пластиковой бутылки и горячий фен, который можно заменить чайником кипятка или, очень аккуратно, газовой горелкой

Чтобы доказать скептикам эффективность такого соединения, автор провёл эксперимент: он подвесил на соединённые с помощью пластиковой муфты трубы груз весом в 23 кг. Соединение не просто выдержало испытание, оно могло бы спокойно справиться и с гораздо большим весом, потому что на разрыв пластик выдерживает давление в 32 атмосферы при надувании.

ФОТО: YouTube.com Разрушить такое соединение очень сложно, ему нестрашна коррозия и механическая нагрузка, его не повредит вода или даже агрессивная кислотная среда

Подобная технология способна решить очень много проблем назло сварщикам. Если у вас тонкие трубы, вы можете использовать небольшие бутылки по пол-литра, для дополнительного уплотнения применить силиконовый герметик. Свойство полиэтиленовых бутылок сжиматься при нагревании может помочь и в решении других бытовых проблем. Интересные идеи вы можете почерпнуть из этого видеоматериала:

Источник

Соединение металлопластиковых труб с металлическими

Соединение металлопластиковых труб с металлическими

Не всегда удается собрать водопровод, используя лишь одни только металлопластиковые трубы. Иногда приходится соединять их с металлическими, в тех случаях когда водопровод делается не полностью, либо стояк металлический и т.д.

Соединяется металлическая труба с металлопластиковой очень просто. Как это делается я последовательно покажу на простом примере. Допустим нам необходимо соединить полудюймовую металлическую трубу с 16 мм. металлопластиковой. Кроме двух вышеперечисленных труб нам еще понадобиться калибр и обжимной фитинг, с одной стороны которого будет внутренняя резьба под полудюймовую трубу, а с другой – соответственно конус с манжетами и обжимная шайба с гайкой под металлопластиковую трубу.

Для начала накручиваем при помощи рожкового ключа фитинг на металлическую трубу. Чтобы не была протечек можно использовать старый проверенный способ: паклю и краску. Намотайте паклю, пропитанную краской на резьбу трубы, а затем уже прикрутите на нее фитинг.

Пока краска схватывается, необходимо заняться металлопластиковой трубой. Наденьте на нее пресс-шайбу с гайкой и прокалибруйте.

Затем наденьте трубу на конус, который уже прикрученный к металлической трубе

и при помощи рожкового ключа закрутите гайку, чтобы шайба обжала металлопластиковую трубу.

Все, трубы соеденены.

Пайка проводов без паяльника при помощи паяльной ленты

Несмотря на то, что обычный паяльник встречается в наших домах куда чаще его аналога для пластиковых труб, его все равно может не оказаться под рукой в нужный момент, когда вам понадобилось соединить два провода. Конечно, можно попытаться скрутить их и замотать «синей изолентой», но такой вариант носит лишь временный характер. В то же время соединить провода «навечно» можно и без паяльника.

Поможет нам в этом специальная паяльная лента, которая позволяет создать вокруг провода прочный полимерный слой, обеспечивая полноценное соединение и изоляцию проблемного места. Этапы работы с данной лентой следующие:

• Зачистка проводов, которые мы будем соединять и их последующая скрутка;
• Снятие с ленты защитного слоя и оборачивание вокруг места скрутки;
• Нагрев ленты открытым пламенем до момента расплавления и равномерного покрытия проблемного места. Для этого подойдут обычные спички;
• После остывания ленты снимаем лишний флюс. Провод полноценно соединен и готов для дальнейшего использования.

Нюансы соединения трубы из металла с пластиковой

При соединении деталей из разного материала следует соблюдать последовательность. Инструкция по монтажу:

1.следует определиться со способом соединения.

2.измеряют диаметр труб снаружи и внутри.

3.покупают фитинги так, чтобы сходилась резьба.

4.размечают трубопровод.

5.обрезают конец трубы из пластика, очищают край трубы из металла. Если требуется, наносится новая резьба, а старая срезается.

6.ставят прокладку на конец из металла.

7.к концу прикручивают фланец или фитинг.

8.при использовании фланца придвигают его ближе к уплотнителю, соединяя его со вторым фланцем с помощью шпилек, либо болтов.

9.при использовании резьбового способа трубу из металла очищают от верхнего слоя, нанося уплотняющий материал в виде фум-ленты, прокладки. Далее следует прикрутить фитинг руками, в другой конец вставляют трубу из пластика. Если требуется, то можно вварить трубопрокат.

10.следует проверить качество соединения.

Советы специалистов

Советы, приведенные ниже помогут избежать брака в соединениях:

Запрещается соединять изделия, в которых явно просматривается эллиптичность – швы в итоге буду некачественными, что скажется на герметичности.
После сваривания трубы должны находиться в неподвижном состоянии до полного остывания

Это очень важно!
Никогда нельзя пренебрегать очисткой торцовых концов от засорения землей, пылью, прочим строительным мусором. Перед спайкой их рекомендуется обезжиривать.

Эти, незаметные на первый взгляд, мелочи, существенно сказываются на качестве швов, а значит, и герметичности соединения.

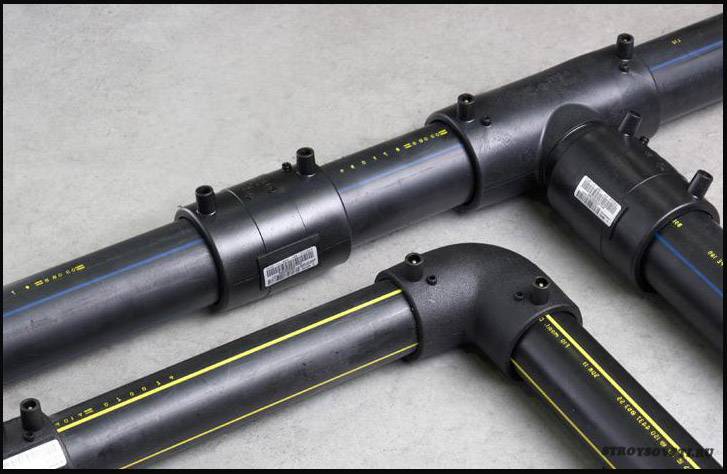

Как соединить трубу ПНД с металлической трубой

Чтобы соединить эти два разнородных материала, с малым диаметром, используется специальный переходник с ПНД на металл – это компрессионный фитинг.

Чтобы организовать переход у труб большого диаметра понадобятся раструбы с фланцами.

Отдельного внимания заслуживают специальные фланцовые переход ПНД на металл . Их ключевое преимущество заключается в том, что с их помощью можно стыковать фитинги с металлической трубой там, где невозможно воспользоваться сварочным аппаратом.

Как соединить трубы для водопровода

Водопроводные трубы – это стиролы, которые пользуются популярностью, причем заслужено. В их перечень входят:

• ПНД изделия;
• пропилен;
• полиэтилен;
• сшитые полимеры.

Соединяются разными способами:

• с помощью фитингов;
• сварки, используя паяльник для ПНД;
• компрессии.

Соединение ПВХ и ПНД труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

• резьбовые фитинги;
• фланцы;
• комбинированные муфты;
• цанговую муфту.

Особенности каждого соединения:

1. Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
2. Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
3. Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Чтобы соединение было более герметичным рекомендуется использовать дополнительные материалы для уплотнения: ленты-фум, асбестовые или прорезиненные прокладки.

Соединение металла с металлопластиком

В таких случаях очень важно все делать аккуратно, шаг за шагом в точной последовательности. Позволяется руководствоваться различными полезными рекомендациями

Чаще всего для подобных целей употребляют фитинг для обжима, с помощью которого можно произвести соединение труб. Для этого следует в точности следовать тем шагам и пунктам, которые предоставляет специально составленная инструкция:

1. Для начала нужно навинтит фитинг на трубку, сделанную из металла, используя рожковый ключ. Предварительно рекомендуется очистить ее от грязи, пыли и ржавчины. После этого деталь обрабатывается паклей и краской для того, чтобы оградить ее от протечки.
2. В то время, пока краска подсыхает можно начинать работу с металлопластиком. Необходимо осуществить калибровку, но перед этим надеть пресс-шайбу.
3. Окончание металлопластиковой трубки нужно прикрепить к конусу, который зафиксирован на металлическом предмете.
4. В конце требуется плотно завинтить гайку.

Соединения отопительных и водопроводных труб

Этот вариант считается более сложным, поскольку коммуникационная система находится под давлением. В этом случае можно применить несколько способов соединения труб:

Резьбовые

Для труб, диаметр которых не превышает 4 сантиметра, оптимальным вариантом является подсоединение фитингами. Такие удобные приспособления могут иметь различную конфигурацию и параметры, однако имеют общую конструктивную особенность.

Один конец фитинга заканчивается гладкой муфтой, предназначенной под полимерный элемент, другой имеет на торце внутреннюю или внешнюю резьбу, предназначенную для закрепления металлической трубы.

Резьбовые фитинги, предназначенные для создания надежных соединительных узлов между пластиковыми и металлическими трубами, могут иметь самую разнообразную форму и размеры

Для более сложных вариантов подсоединения предназначен фитинг-тройник, воспользовавшись которым можно состыковать в единую систему два пластиковых и один металлический (обычно стальной) элемент.

Фланцевые

Для труб больших диаметров (60 см и больше) лучше использовать специальные разъемные крепления-фланцы, которые состоят из двух одинаковых деталей, соединяемых болтами.

Для соединения разнородных труб могут применяться различные виды фланцев (свободные, фигурные, с опорой на бурты), которые различаются величиной и конструктивными особенностями

Это позволяет избежать ручного затягивания резьбы, что сложно сделать на крупных деталях, но в то же время создать прочный надежный крепеж.

Особые виды

Для стыковки деталей могут применяться и другие виды фитингов, например, специальная муфта или фитинги типа Гебо. Последний вариант особенно рекомендуется для совмещения труб небольшой длины или систем, расположенных в сложных местах (например, близко к полу).

Металлорукав

Для совмещения пластиковых элементов с металлическими трубами можно воспользоваться также особым приспособлением – металлорукавом, который рассчитан на работу в архисложных условиях (высокое давление, воздействие агрессивных веществ).

Обычно подобное устройство применяется при прокладке газопроводов или монтаже систем на химических предприятиях, однако его вполне можно применять и в строительстве.

При помощи металлорукава можно создать эластичное соединение. Такое приспособление обычно применяется в промышленности, в том числе на сложных и опасных работах

Металлорукав, одним из примеров которого является гибкая подводка для смесителя, крепится к металлической трубе при помощи обыкновенной резьбы (в случае подсоединения элементов большого диаметра можно использовать фланец соответствующего размера). На второй конец металлорукава надевается дополнительный фитинг с полимерной муфтой, которая стыкуется с пластиковым изделием.

Особым преимуществом данного способа является возможность создания гибкого соединения, благодаря чему конструкция получает возможность «обходить» различные препятствия.

Ниже мы подробно подробно рассмотрим монтаж соединений разного типа.

Причины соединения труб из разных материалов

Сегодня соединение полипропиленовой трубы с металлической можно встретить в основном в трех случаях:

1. строительство. Не секрет, что при возведении нового строения решением многообразных задач занимаются разные организации. Так, подведение теплотрассы может выполнять один исполнитель, а прокладку канализационных колодцев – другой. Не факт, что оба исполнителя остановят свой выбор на трубах из одного материала;
2. плановая замена. С течением времени трубопровод и стояки в домах заменяются на новые, так как старые приходят в негодность. Разумеется, гораздо проще в данном случае локально соединить металлическую и пропиленовую трубу, нежели расселить весь дом и поставить его на капремонт;
3. текущий ремонт. Довольно часто в старых домах происходят поломки старых металлических труб. Сомневаюсь, что жилконтора или владелец дома готов потратить кучу времени на поиски чугунных труб, гораздо легче будет осуществить замену испорченной конструкции на современную полипропиленовую;
4. частный ремонт. Здесь речь идет о личной инициативе владельца квартиры. Очень часто при такой локальной замене металлическая труба от соседей соединяется с полипропиленовой.

Обжимной способ соединения

Схема соединения при помощи цангового фитинга

Стыковка трубопровода методом спайки является надежной и долговечной, ее разобрать невозможно, а иногда, именно это требуется для ремонта. Кроме того, не всегда есть возможность приобрести или одолжить сварочный аппарат, в таких случаях пользуются методом соединения полипропиленовых труб без пайки. Для этого используются фитинги с резьбой и прижимным кольцом. Они называются цанговые или обжимные, такое соединение способно выдержать давление шестнадцати атмосфер.

Для механического соединения необходимо приобрести несколько дополнительных деталей: угольники, предназначенные для стыковки различных диаметров, тройник, муфты паечные и комбинированные, имеющие наружную и внутреннюю резьбу, заглушки, переходники с наружной резьбой, угольники и тройники с накидной гайкой, шаровые краны, различные фитинги с заводской резьбой.

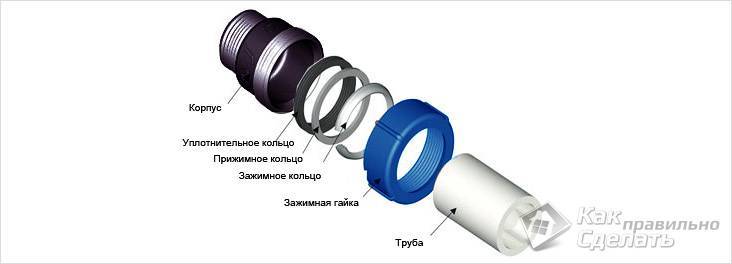

Строение зажимного фитинга

Для работы потребуется обжимной ключ, который можно купить одновременно с фитингами. Отрезав нужную часть трубы, прочно вставьте ее в фитинг, обмотайте резьбу элемента нитью для герметизации и натяните обжимное кольцо и гайку, полное затягивание происходит ключом. Этот способ соединения занимает значительно больше времени, чем сваривание, но им удобно подсоединять полипропиленовые трубы к радиаторам.

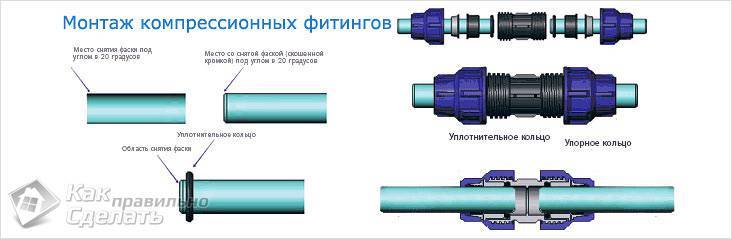

Компрессионные фитинги

Резьбовое соединение

Как уже отмечалось, резьбовое соединение осуществляется при помощи фитингов, с одной стороны которых нанесена резьба. С помощью данных фитингов легко изменять направление труб, обходить сложные участки и производить повороты. Алгоритм действий при монтаже таким способом довольно простой:

Принцип подсоединения трубы

стальная труба на месте будущего стыка с пластиковой откручивается. При отсутствии муфты трубу следует разрезать. Разумеется, в таком случае резьба будет отсутствовать. Однако ее просто нанести самому при помощи резьбореза;
после откручивания или разрезания металлической трубы резьбу необходимо очистить и загерметизировать

Очень важно не переусердствовать с этим делом, поскольку герметика на резьбе не должно быть больше одного-двух слоев;
далее следует произвести накручивание фитинга. Важно – накручивание осуществляется исключительно вручную, никаких инструментов использовать не нужно;
последний этап заключается в приваривании пластикового участка к гладкой муфте фитинга.

Типы соединения стальных труб

Стыковка пластика со сталью и пластика с чугуном отличаются чисто технологически. Соответственно в процессе соединения используются разные соединительные элементы. Соединение пластиковых труб с металлическими (стальными) производится двумя способами:

1. Резьбовым.
2. Фланцевым.

Резьбовое соединение

Здесь два варианта с использованием разных соединительных фитингов.

1. Применяется ниппель из пластика, внутрь которого запаяна жестко муфта с нарезанной внутренней резьбой. Для соединения необходимо к металлической трубе приварить сгон с резьбой. Если сварки (электрической или газовой) нет, можно нарезать резьбу плашкой. Ниппель накручивается на резьбу, но предварительно на нее наматывается уплотнительный материал, к примеру, ФУМ-лента. Основная задача – провести накручивание ниппеля, чтобы соединение между ним и металлической трубой было герметичным. Далее приваривается полипропиленовая пластиковая труба к свободному концу ниппеля, который собой представляет патрубок диаметром, равным диаметру подсоединяемой трубы. Сварка производится специальным аппаратом посредством двусторонней муфты.

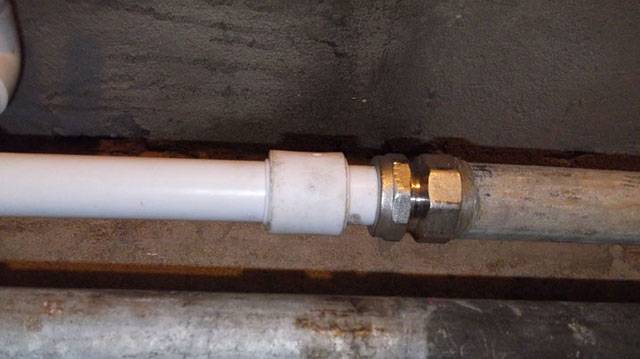

Ниппельное соединение пластиковой и металлической трубы

1. Соединение производится специальным фитингом, который называют американкой. Состоит из двух частей: одна – металлическая с накидной гайкой и внутренней резьбой, вторая пластиковая, в которую впаяна металлическая муфта с нарезанной внешней резьбой. Первая приваривается к металлическому трубопроводу, вторая к пластиковому. Обе части соединяются между собой накручиванием первой на вторую. Герметичность стыка обеспечивает резиновая прокладка, уложенная между двумя частями.

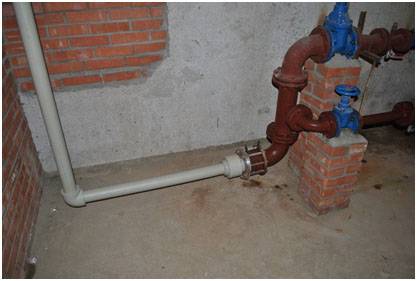

Фланцевое соединение

В быту такой вид стыковки двух трубопроводов встречается не часто. Обычно его используют для прокладки внешних сетей. Суть соединения заключается в том, что на стальную трубу приваривается стальной фланец электро- или газосваркой. Есть вариант насадки стального или пластикового фланца на трубу при помощи резиновой прокладки, которая герметизирует плоскость соприкосновения. Способ не такой надежный. Поэтому лучше использовать сварку.

Что касается стороны полипропиленовой трубы, то здесь используется специальный фитинг с фланцем. Его приваривают к пластиковому трубопроводу. Производители сегодня предлагают достаточно большой ассортимент этого вида соединения именно для пластиковых труб:

• стальной фланец с пластиковым патрубком, на конце которого есть бортик, куда упирается первый;
• пластиковый фланец с патрубком приваривается к трубопроводу;
• то же самое, только соединение с трубой производится посредством компрессионной муфты.

Что касается самого соединения, то между двумя фланцами устанавливается резиновая или паранитовая прокладка, а крепление производится четырьмя болтами.

Фланцевое соединение двух трубопроводов из разных материалов

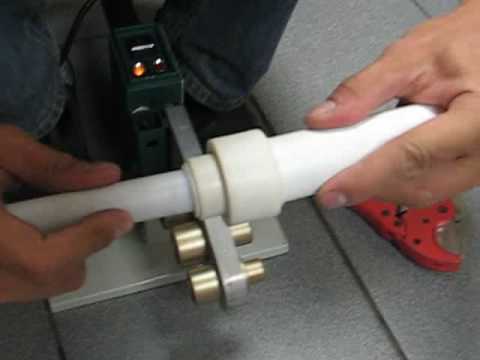

Пайка ПП фитингов

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260 о C. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Как соединять и монтировать металлопластиковые трубы

Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.

Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Правильный выбор полипропиленовых изделий

Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.

1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.

2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.

3

При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:

• гладкость внутренней/наружной поверхности;
• наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
• правильность геометрии;
• одинаковая толщина стен.

4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.

5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.

6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными

Обязательно обращайте на это внимание

7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.

Сравнительная характеристика различных труб

Трубы из металлов

Отдельно стоит отметить те случаи, когда в трубопроводе использована медь, что является довольно экзотичным. Дело в том, что медь чересчур мягка и пластична, чтобы ее можно было применять для монтажа сантехники. Единственным вариантом может быть устройство медного элеваторного узла из меди с остальной разводкой из полипропиленовых труб

Следовательно, в дальнейшем медные изделия мы не будем принимать во внимание

Как известно, основными качествами, определяющими высокий спрос на металлические изделия, являются их прочность к механическим повреждениям и твердость.

Кроме того, каждая разновидность труб из металлов имеет и свои индивидуальные характеристики:

• стальные изделия – подвержены зарастанию внутренней поверхности и коррозии;
• трубы с цинковым покрытием – отличаются устойчивостью к коррозии, однако, довольно сложны в монтаже;
• нержавеющая сталь – такие трубопрокаты отличаются высокой стоимостью и довольно сложны в обработке;
• чугунные трубы – более ранние марки отличались достаточной хрупкостью к ударам, а вот чугун ВЧШГ является достаточно крепким (подробнее: «Характеристики труб ВЧШГ, особенности производства и использования»).

Трубы из полимерных материалов

В данном случае стоит разделить пластиковые трубы на изделия из поливинилхлорида, полипропилена и полиэтилена.

Характеристики каждого вида изделий таковы:

• поливинилхлорид – достаточно хрупкий материал, поэтому применяют его для канализационных труб, хотя и недостаточно часто;
• полиэтилен – отличается невысокой температурой плавления (начиная с 80 ℃), достаточно пластичный и мягкий материал, поэтому их целесообразно применять только для холодного водоснабжения;
• полипропилен – наиболее прочный материал, по сравнению с прочими полимерами, он намного легче других, так что может с успехом применяться для трубопроводов горячего водоснабжения.

Способы соединения пластиковых труб – между собой и с металлическими

Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.

Подобный материал хорош тем, что продукция обладает следующими свойствами:

• Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
• Долговечные;
• Устойчивы к коррозийному воздействию;
• Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.

Технология пайки полипропиленовых труб

Она начинается с тщательной подготовки. Необходимо выбрать просторное место для установки паяльника, чтобы ничего не мешало подносить труб, соединительных муфт, уголков. Это также необходимо для обеспечения безопасности, так как в захламленном помещении можно случайно наступить на паяльник или опрокинуть его, что приведет к серьезному ожогу ведь утюг разогревается до внушительной температуры.

Для нагрева необходимо от 30 минут до 1 часа в зависимости от модификации паяльника. Лучше подождать немного дольше, чтобы обеспечить качественную пайку. Некоторые модели утюга подают звуковой сигнал после того, как наберут определенную температуру.

Теперь можно приступать непосредственно к пайке труб. Для этого необходимо одевать на насадку, с одной стороны, муфту, она садится на внешнюю поверх, с другой, трубу, которая разогревается внутри насадки. Не нужно бояться применять усилие полипропилен должен полностью закрыть отростки. Необходимо подержать трубу и муфту некоторое время в среднем 5–20 секунд (читайте в инструкции к своему утюжку). Это зависит от толщины стенки трубы.

По прошествии определенного количества времени в среднем это 8 секунд, полипропиленовые элементы извлекаются из насадки и быстрым, четким движением соединяются между собой. После этого необходимо с усилием держать соединенные элементы в течение 10 секунд. Еще через 4–5 минут элемент конструкции будет полностью готов к эксплуатации. Пайка на этом по сути закончена.

Так постепенно монтируется водопровод, после чего пластиковые трубы крепятся к стенам с помощью специальных защелок, их предварительно нужно прикрутить перед соединением отдельных элементов водопровода.

Не стоит сразу начинать чистовую работу, если отсутствует опыт пайки труб. Рекомендуется купить на несколько десятков сантиметров больше трубы, а также самых дешевых фитингов и для начала понять как паять полипропиленовые трубы наиболее эффективно, а потом уже начинать основную работу с утюжком.

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Пластиковые трубы

Многие люди не понимают, что под словом “пластик”, на самом деле, подразумевается множество технологичных материалов, которые позволяют поддерживать систему отопления. Как и в металлическом варианте труб, полипропиленовые также разделяются на несколько типов:

• Полиэтилен. Такой материал отличается высоким уровнем пластичности и мягкости. Однако, главным и определяющим недостатком такого материала является то, что он не в состоянии выдержать высокие температуры. Предел материала – 80 градусов Цельсия.
• Полипропилен по качеству твердости на несколько пунктов превосходит предыдущий тип пластиковых изделий. Имеет довольно низкий удельный вес. Именно этот материал зачастую используется в водопроводе и отоплении домов.
• Поливинилхлорид чаще всего применяется для канализационной сети, поэтому в обычных домах для отопления или водоснабжения он вообще не годится и не используется соответственно.

Применение «холодного» метода

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

1. Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
2. Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга (прочитайте: “Преимущества резьбового соединение труб, способы герметизации стыков”). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
3. Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
4. В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

Краб-крепление для профильной трубы

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой

Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы, парники;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки, навесы;
• опоры для вьющихся растений, легкие ограждения.

Такие крепежи используются в теплицах и парниках

Плюсы

• большой срок службы (до 50-ти лет);
• конструкции можно многократно собирать/разбирать;
• доступная стоимость краб-элементов;
• со сборкой справится даже неквалифицированный работник;
• универсальность.

Минусы

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.
