Соединение труб ПНД фитингами — особенности выполнения работ

Разделение фитингов по жесткости соединения

По степени жесткости фитинги различают:

Жесткие. Такие соединения полностью исключают возможность перемещения труб.

Жесткий фитинг

Гибкие, при которых допускается продольное перемещение труб на 3 – 5 мм и поворот труб на небольшой угол. При использовании гибкого фитинга все необходимые для места соединения свойства сохраняются в неизменном виде.

Гибкий фитинг

Гибкие соединения наиболее приемлемы для прокладки трубопроводов в грунте, но и более затратны. Поэтому они используются только в случаях крайней необходимости.

Для монтажа простейших систем трубопроводов чаще применяются жесткие фитинги.

Советы специалистов

Нельзя соединять трубы с заметно выраженной эллипсностью – качество шва будет неудовлетворительным.

После сварки в обязательном порядке свариваемый узел должен находиться в неподвижном состоянии до своего полного остывания.

Как соединить трубу ПНД с полипропиленовой

Полиэтилен и полипропилен не свариваются. Правильно соединить их между собой только с помощью фитингов. На соединяемые торцы следует наварить или надеть МРВ (муфты с внутренней резьбой) из соответствующего материала, на одну МРВ накрутить быстроразборное резьбовое соединение («американку»), затем с помощью накидной гайки соединить две МРВ.

Как выполнить стыкование полиэтиленовой и стальной трубы

Такое стыкование производится аналогично стыкованию ПНД и полипропилена. Стальной трубопровод, как правило, оканчивается резьбой. Можно вместо «американки воспользоваться сгоном – но этот вариант уже себя отжил.

На крупных магистралях на таких стыках обычно монтируется вентиль или задвижка – в таком случае можно использовать фланцевое соединение.

Способы соединения

Трубы из полиэтилена низкого давления можно соединять разъемным и неразъемным способами. Ниже мы расскажем о каждом из этих методов.

Разъемные соединения

Такой тип соединений применяется на диаметрах до 315 мм включительно, но желательно применять на диаметрах не более 110 мм. Он так же надежен, как и неразъемные способы.

Его достоинства:

  • быстрота и легкость монтажа;
  • экономичность — не требуется специальное оборудование; муфты и другие фитинги не слишком дороги;
  • доступность – можно использовать в стесненных условиях, под водой, например.

Соединители (фитинги, муфты) монтируются в следующем порядке:

  • торцы тщательно обрезаются перпендикулярно длине трубы; зачищаются от заусенцев;
  • на торцах снимается фаска (с помощью специального приспособления или острым ножом);
  • на торцы насаживается соединительный элемент (он входит в переходник достаточно туго);
  • затем аккуратно затягивается гайка на фитинге.

Соединение муфтами

Это самый быстрый и не требующий особого оборудования способ сборки трубопроводов. Легко может быть применен в домашних условиях.

Полиэтиленовые муфты бывают нескольких видов:

  • соединительные – соединяют трубы одного диаметра;
  • редукционные – используют как переход для разных диаметров;
  • компрессионные – предназначены для соединения труб ПЭ с различной запорной аппаратурой, стальными, пропиленовыми или ПВХ трубами.

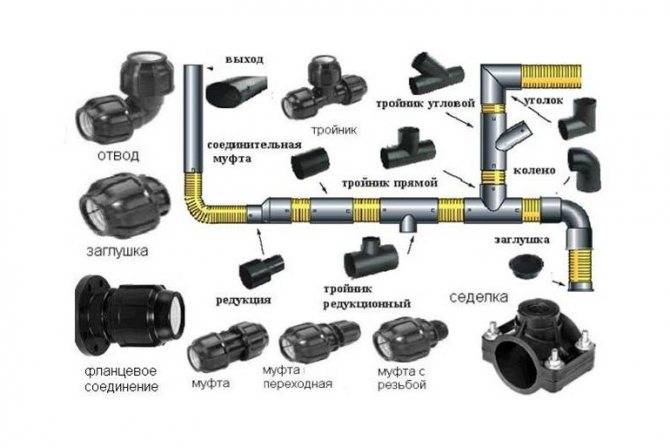

Муфты бывают прямые и угловые. Виды муфт приведены в таблице.

Фитинговое соединение

Компрессионные фитинги – разновидность соединительных деталей для водопроводов.

Установка их аналогична установке муфт.

Фланцевое соединение

Применяется на магистральных трубопроводах большого диаметра (не менее 40 мм) для установки задвижек, вентилей, регуляторов ( для их последующего снятия для ремонта или замены).

Для закрепления фланцев на концы трубопровода привариваются специальные муфты, затем на них накручиваются фланцы.

Стыковая сварка

Такой сваркой желательно соединять заготовки с толщиной стенки не менее 5 мм.

Торцы зачищаются, снимается фаска, вставляется в специальный нагреватель, оплавляются, затем заготовки стыкуются, прижимаются и выдерживаются неподвижно до полного охлаждения.

Электромуфтовая сварка

Соединяемые две трубы вставляются в специальную муфту, внутри которой есть нагревательный элемент. Затем на него от специального аппарата подается напряжение, муфта и заготовки разогреваются и свариваются. Очень удобный способ сварки. И очень дорогой. На больших диаметрах стоимость муфты будет намного превышать стоимость трубопровода на Вашем участке.

При выполнении такого вида сварки следует особое внимание уделить предварительной зачистке торцов и неподвижности соединения до момента полного остывания

Что такое ПНД труба

При производстве этой продукции применяется метод экструзии. Расплавленный до пластичной массы полиэтилен выдавливается на специальном оборудовании. Формовка осуществляется через отверстие, в результате чего получается бесшовное изделие. Сам полиэтилен — белого цвета, поэтому в готовую продукцию добавляют краситель. В большинстве своем это черный или серый цвет. Продается продукция на метры и имеет диаметр от 16 до 1600 мм. В быту пользуются диаметрами не более 50 мм. Выпускают рулоны длиной 25 м.

Основными достоинствами ПНД трубы являются:

  • прочность;
  • простота монтажа;
  • непредрасположенность к коррозии;
  • дешевизна;
  • долгий срок службы;
  • экологическая безопасность;
  • диэлектрические свойства.

Преимущества

  • низкая стоимость;
  • химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
  • коррозионная стойкость; стойкость к воздействию агрессивных сред;
  • долговечность — первые трубы отработали уже более пятидесяти лет;
  • гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
  • переносят замораживание с водой внутри и не лопаются, как металлические;
  • не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
  • пластичный полиэтилен легко переносит подвижки грунта;
  • технологичность – легкий и быстрый монтаж;
  • полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
  • малый вес облегчает их монтаж, хранение, транспортировку.

Советы специалистов

Советы, приведенные ниже помогут избежать брака в соединениях:

Запрещается соединять изделия, в которых явно просматривается эллиптичность – швы в итоге буду некачественными, что скажется на герметичности.
После сваривания трубы должны находиться в неподвижном состоянии до полного остывания

Это очень важно!
Никогда нельзя пренебрегать очисткой торцовых концов от засорения землей, пылью, прочим строительным мусором. Перед спайкой их рекомендуется обезжиривать.

Эти, незаметные на первый взгляд, мелочи, существенно сказываются на качестве швов, а значит, и герметичности соединения.

Как соединить трубу ПНД с металлической трубой

Чтобы соединить эти два разнородных материала, с малым диаметром, используется специальный переходник с ПНД на металл – это компрессионный фитинг.

Чтобы организовать переход у труб большого диаметра понадобятся раструбы с фланцами.

Отдельного внимания заслуживают специальные фланцовые переход ПНД на металл. Их ключевое преимущество заключается в том, что с их помощью можно стыковать фитинги с металлической трубой там, где невозможно воспользоваться сварочным аппаратом.

Как соединить трубы для водопровода

Водопроводные трубы – это стиролы, которые пользуются популярностью, причем заслужено. В их перечень входят:

  • ПНД изделия;
  • пропилен;
  • полиэтилен;
  • сшитые полимеры.

Соединяются разными способами:

  • с помощью фитингов;
  • сварки, используя паяльник для ПНД;
  • компрессии.

Соединение ПВХ и ПНД труб

Чтобы соединить два разных материала –полипропиленовую трубу с ПНД используются:

  • резьбовые фитинги;
  • фланцы;
  • комбинированные муфты;
  • цанговую муфту.

Особенности каждого соединения:

  1. Переход с ПВХ на ПНД с использованием резьбовых фитингов предусматривает разборку элемента и фиксацию сварным способом.
  2. Переход с ПНД на полипропилен с помощью цанговой муфты также заключается в разборке конструкции, фиксировании каждого конца с определенным элементом.
  3. Фланцевое соединение с полипропиленовой трубой используют в сооружениях стояков, канализаций и других коммуникационных конструкциях с большим диаметром.

Чтобы соединение было более герметичным рекомендуется использовать дополнительные материалы для уплотнения: ленты-фум, асбестовые или прорезиненные прокладки.

Как соединить ПНД трубу с металлопластиковой

Пластиковая трубная продукция относится к бюджетной категории стройматериалов. Часто возникает потребность в соединении с более дорогим металлопластиком. Единственный приемлемый вид перехода с ПНД на металлопластик – примените специальных фитингов с резьбой.

На видео показан подробно описан этот вариант соединения.

Актуальность вопроса о том, как правильно выполнять соединение труб ПНД, объясняется тем, что такие изделия, изготовленные из полиэтилена низкого давления, активно используются в современном строительстве, а также для ремонтных работ. Монтаж таких труб, которые могут быть использованы для транспортировки различных сред, может осуществить даже тот, кто никогда ранее не сталкивался с необходимостью выполнения подобной процедуры.

Устройство летнего поливочного водопровода из труб ПНД

Что из себя представляют трубы ПНД

Полиэтилен – широко распространенный и известный пластик. Но трубы из него стали изготавливать не слишком давно – примерно 50 лет назад. Название «полиэтилен низкого давления» происходит от способа производства полиэтилена и не имеют отношения к качеству пластика.

Трубы могут быть черными, ярко-голубыми, черными с голубыми и желтыми полосками, серыми (для канализации), редко других цветов. Для водопровода питьевой воды предназначены голубые или черные с голубыми полосками изделия, черные изделия – для технических целей. Диаметры – от 16 до 1600 мм. Изготавливаются как мерные изделия длиной 12 м или в бухтах (если диаметр не превышает 160 мм)

Разъемные соединения

При сборке канализационных трубопроводов, по которым жидкость передвигается самотеком, можно использовать самые простые способы соединения:

  • Соединения в раструб. В этом случае, один конец трубы аккуратно вводится в раструб другого элемента. Для обеспечения герметичности соединения используются эластичные манжеты из резины или силикона.
  • Соединение фитингом. В этом случае, для соединения двух элементов трубопровода применяют специальную деталь – фитинг.

Соединительные муфты

При сборке трубопроводов широко применяют муфты соединительные. Эти детали выполняют из полиэтилена, используя метод экструзии. Использование муфт соединительных позволяет быстро и без применения специального оборудования произвести соединения элементов трубопровода. Основные плюсы, которые дает применение этого метода:

  • Надежность крепления и длительный срок использования трубопроводов.
  • Высокая степень устойчивости к механическим воздействиям и к перепадам температуры.
  • Широкая область применения. Этот тип соединения применяется при монтаже трубопроводов практически любого назначения.
  • Дешевизна. Муфты из полиэтилена стоят недорого.

Для сборки трубопроводов используют две разновидности муфт:

  • Компрессионные. Этот тип соединительных элементов выпускается с двумя видами резьбы – наружной и внутренней. Использование компрессионных муфт разрешается при сборке систем подачи газа и воды.
  • Соединительные. Самый простой вариант муфты, позволяет произвести соединения элементов, имеющих равных диаметр.
  • Редукционная. Этот вид муфт незаменим, если необходимо соединить элементы трубопровода разного размера.

Компрессионные фитинги

Несложно осуществить соединение ПНД труб компрессионными фитингами. Работа выполняется так:

  • Разбирают фитинг компрессионный, вывернув гайку накидную.
  • Конец трубы подготавливается для соединения: очищается от загрязнений, на конце нужно снять фаску.
  • На трубе делают отметку маркером, помечая глубину, на которую труба войдет в фитинг.
  • Чтобы облегчить введение трубы в фитинг, ее конец смазывают силиконовой смазкой или просто жидким мылом.
  • После того как труба войдет в фитинг на необходимую глубину (введение осуществляется с усилием), останется только завернуть на место гайку.

При помощи этого метода можно выполнить соединение полиэтиленовых труб с металлопластиковой деталью или деталями из полипропилена.

Фланцы

Нередко используется и фланцевое соединение ПНД труб. Этот вариант выбирают если нужно соединить ПНД трубы большого диаметра – 110 мм или более, или же состыковать трубы ПНД со стальной магистралью.

Также при помощи фланцев выполняется соединения ПНД труб с дополнительными элементами, такими как краны, насосы, клапаны. Соединение является разъемным. Фланцевая муфта состоит из двух элементов:

  • компрессионного;
  • монтажного.

Компрессионная составляющая используется со стороны соединения с полипропиленовой трубой. Вторая часть представляет собой обычный фланец, который крепится к трубе из металла или присоединяемого элемента, например, патрубка насоса.

Преимущества использования труб ПНД

Из труб ПНД легко собрать водопровод

На сегодняшний день трубы, сделанные из полиэтилена под низким давлением, пользуются большим спросом. Этому способствуют положительные качества таких изделий. А именно:

  • Большой срок эксплуатации (более 50 лет).
  • Невосприимчивость к воздействию агрессивных сред.
  • Коррозия таким трубам не страшна.
  • Можно проводить укладку бестраншейным способом, что значительно удешевляет все работы, но ограничивает период пользования таким водопроводом.
  • Внутренняя часть трубы очень гладкая. Это не дает образовываться отложениям и наростам, что исключает появления засоров.
  • Трубы очень легкие, это значительно облегчает и ускоряет прокладку трубопроводов;
  • Изделия из ПНД не боятся перепадов температур.
  • Трубы обладают большой пластичностью. Построенный трубопровод легко переносит подвижки грунта. Именно поэтому такие трубы часто используют в сейсмоопасных регионах.

Но есть и некоторые недостатки. Так, трубы из ПНД плохо переносят ультрафиолетовое излучение. Также такие трубопроводы не предназначены для перекачки жидкостей с высокими температурами, вследствие чего они могут деформироваться.

Сборка на компрессионных (обжимных) фитингах

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

  • корпуса;
  • прижимной гайки;
  • цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
  • упорного кольца;
  • прокладки, которая отвечает за герметичность.

    Из чего состоит компрессионный фитинг для полиэтиленовых труб

Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов – примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Варианты установки

Технологически можно соединить трубы ПНД без сварки либо используя специальный сварочный аппарат. У обеих методик есть свои достоинства и недостатки, рассмотрим преимущества каждого метода крепления.

Холодная сварка или прессовка является самым простым вариантом, это очень дешевый и доступный метод, который выполняется посредством использования специальных муфт. Такая технология используется в основном для трубопроводов больших диаметров – от 20 до 300 мм. Компрессионные фитинги под холодную сварку имеют следующие плюсы:

  1. Простота использования;
  2. Большой выбор размеров;
  3. Обеспечение плотного соединения с высокими показателями герметизации.

Но прессование преимущественно используется только для крепления ненапорных водопроводных соединений. У пластиковых труб относительно небольшая жесткость, за счет чего при сильном внутреннем давлении шов может просто разойтись, в отличие от сварочных креплений, которые считаются «мертвыми».

Классическая сварка, или как принято говорить, пайка труб ПНД может выполняться электромуфтовым методом либо для её осуществления используется определенный аппарат для сварки. Электромуфты представляют собой очень практичный метод соединения металлических газовых труб, а также пластиковых коммуникаций водоснабжения. На свободный участок отвода устанавливается муфта определенного диаметра, после чего в неё задвигается второй отрезок трубы. Такая пайка еще называется стыковая, из-за того, что для осуществления максимально прочного и плотного крепления нужно установить части трубопровода очень плотно с минимальным зазором.

Фото — фитинги

Муфтами удобно работать на больших диаметрах, но это не самое лучшее решение для отводов под умывальник или коммуникаций отопления. Но зато фланцевые ПНД-соединения при необходимости можно снимать и производить срочный ремонт.

Фото — стыковая

Ручная пайка труб производится посредством использования паяльника, для неё требуется специальное оборудование для организации ПНД соединений. Для произведения таких работ очень важна температура нагревательных элементов и время выдержки

Обратите внимание, что эти параметры выбираются исходя из технических характеристик паяльного устройства, толщины ПНД и диаметра отводов

Достоинства методики:

  1. Это наиболее долговечный и надежный вариант. За счет осуществления неразъемного крепления, может использоваться как для напорных ГБН, так и для ненапорных соединений запорной арматуры;
  2. Фланцевые соединения могут использоваться как при креплении наружной системы, так и при установке внутренних магистральных труб;
  3. Не требуется предварительное обучение. Вполне достаточно просмотреть видео и прочитать нормативы СНиП, где подробно указывается, как производить обрезку, установку и крепление.

Но к недостаткам относится то, что соединение при необходимости нельзя снять. Несмотря на все достоинства этого, иногда требуется открыть и прочистить трубу.

Видео описание

В видео показано как собирать фитинг ПНД:

Подобный способ рекомендован для устройства каналов, которые не подвергаются высокому давлению. Соединения также могут быть реализованы двумя путями: Компрессионные фитинги достаточно прочно закрепить. Раструбный узел устраивается редко, так как выделяется относительно слабой герметичностью. Монтаж подразумевает вставку одного патрубка в другой и размещение между ними уплотняющей резиновой прокладки.

Фитинги

В зависимости от конструктивного исполнения фитинги могут быть использованы в качестве соединительных деталей на прямом участке, разветвлённых и поворотных. Также рассматриваются варианты переходников относительно диаметров труб и разнородных материалов. Отдельным видом являются заглушки.

Соединение ПНД трубы фитингами производится в 4 действия:

  • выбор муфты в соответствии с диаметром и глубиной погружения в неё патрубка;
  • обеспечение максимального скольжения посредством мыльного раствора;
  • раскручивание гайки и вставка трубы до нужного предела.

Завершающим действием является фиксация изделий. Для этого нужно до упора затянуть прижимную гайку. От степени затягивания зависит уровень герметичности узлового соединения.

Использование фитингов

Соединение труб ПНД можно проводить с использованием специальных фитингов. Такие конструкции применяют при создании коммуникаций из труб малого диаметра (до 50 мм). При этом можно использовать следующие типы фитингов:

  • электросварные;
  • компрессионные;
  • редукционные.

Электросварное муфтовое соединение

Первый вариант представляет собой муфту с электронагревательным элементом внутри. При соединении (после подключения к электричеству) фитинг нагревается и расплавляет полиэтилен. В результате получается прочное и надежное соединение, но при этом неразборное.

Для проведения работ необходимо предварительно очистить трубу и фитинг от грязи. Затем они выставляются по одной оси, при этом добивается неподвижность всей конструкции. После этого соединительный элемент подключают к специально предназначенному для этих целей источнику тока. В результате нагрева пластик начинает плавиться, герметично соединяя все элементы. Более подробно о работе с такими соединительными элементами можно узнать, просмотрев видео из интернета.

Фитинги

Самым легким способом соединить ПНД трубы является использование компрессионного фитинга. С этой задачей может справиться любой человек, даже не обладая какими-либо навыками. Такие фитинги состоят из:

  • полиэтиленового корпуса;
  • уплотнительных колец;
  • зажимных колец (они защищают соединение от механических повреждений);
  • втулки;
  • крышки-гайки.

Перед началом работы нужно разобрать конструкцию соединительного элемента. Затем на конце трубы отмечаем расстояние, на которое она должна зайти в фитинг. Далее, предварительно смочив в воде, надеваем соединительный элемент. Последнее действие ‒ это затягивание крышки-гайки (при этом чрезмерных усилий применять не нужно). В результате получится соединение без риска образования протечек, к тому же разборное.

Кроме этого, у компрессионных фитингов есть еще один плюс – это возможность произвести соединения разных (по материалу) труб. Очень часто при ремонте в квартире требуется подсоединить коммуникации к старым металлическим трубам. При помощи компрессионных фитингов сделать такое соединение очень легко. Процесс работы такой же, как и в случае стыковки двух труб из полиэтилена.

Редукционный фитинг

Редукционные фитинги применяют в том случае, если необходимо соединить две трубы разного диаметра. Принцип использования этого соединительного элемента такой же, как и у компрессионного.

Характеристики

Гофрированную трубу армируют при помощи стальной проволоки, она делает ее более прочной.

Внутренняя оболочка двустенных изделий может быть гладкой из ПВД и гофрированной из ПНД. Благодаря этой конструкции, труба обладает высокой кольцевой жесткостью и способна выдержать большую нагрузку.

Двустенная ПНД труба имеет гладкую внутреннюю поверхность, что значительно облегчает монтажные работы для кабеля.

Каждое изделие обладает своими особенностями и имеет свой диаметр.

К примеру, труба ПНД 63 имеет большую стойкость  к воздействию бактерий, чем остальные.

Труба другого типа — Труба ПНД 110 мм— морозостойкая, не требующая дополнительных утеплительных мероприятий.

Труба ПНД 160  монтируется с помощью полиэтиленовых фингов.

Трубы ПНД 32 в основном соединяют с использованием сварки. Нужно учитывать, что  труба ПНД 50 или другая по размеру должна быть одной марки.

Отдельные участки гидромагистрали могут сочленяться 2 способами:

  • разъемный;
  • неразъемный.

Неразъемный способ соединения чаще применяют, если планируется подача воды в нее под давлением.

Фрагменты трубопровода крепятся механической или электрогидравлической сваркой.

При монтаже самотечной системы создаются разъемные трубопроводы. Например, в канализации, куда вода не поступает под давлением. Также разборный способ используется при сборке устройств с малым сечением.

Разъемное соединение труб бывает фланцевое, муфтовое, цанговое обжимное, имеется в виду используя фитинги.

Также монтирование соединительных запчастей производят в предполагаемом месте ремонтных работ, где подключаются дополнительные элементы или наблюдается смена конфигурации.

 Разновидности элементов

Фитинги, используемые для сборки элементов в единую сеть, бывают разных видов. Для их изготовления используют полипропилен, а также они могут быть латунными.

В связи с применением они делятся на категории:

  • Компрессионные фитинги используются для соединения труб ПНД одинаковых диаметров;
  • Собирание трубопровода из труб с различным сечением;
  • При создании разветвления, соответствующего общей схеме водопровода;
  • При стыковке труб ПНД с различной арматурой;
  • При выполнении магистральных поворотов;
  • При установке заглушки.

Чаще применение этих соединительных элементов используется в разборных конструкциях, но имеются разновидности, которые применяются для создания цельной сети — электросварочные или сварные фитинги.

Виды  фитингов

По особенности конструкции фитинги бывают нескольких видов:

  • Соединительная муфта для ПНД труб. Они подразделяются на равнопроходную (для участков с одинаковым сечением), фланцевую( с толстыми водопротоками), и компенсационную (соединение магистралей разных по диаметру).
  • Отводы. Применяются при формировании поворотов.
  • Переходники. Используются при присоединении арматуры различных видов или участка трубы другого по материалу.
  • Тройник и крестовина. Применяют при создании разветвлений.
  • Заглушка. Применяется для перекрывания воды или газа, поступающих в систему.

Почему возникает необходимость соединения пластиковых труб без пайки

Стоимость специального паяльника составляет несколько тысяч рублей, поэтому его покупка для проведения одноразового монтажа самостоятельно нецелесообразна. Даже опытные мастера используют альтернативные способы в случаях:

  • когда нужно соединить только 2 — 3 стыка;
  • при замене поврежденного участка трубопровода;
  • для прокладки пластиковых трубопроводов с низкой гидравлической нагрузкой, например, канализации;
  • для создания разъемных соединений, если есть необходимость регулярной разборки трубопровода для профилактического обслуживания;
  • при монтаже временных трубопроводов.
Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
