Солнечное отопление частного дома: варианты и схемы устройства

Использование солнечной энергии для отопления

Распространение системы солнечного отопления частного дома постоянно растет, так как это инновационная технология, использующая солнечную энергию. На сегодняшний день уже абсолютно каждый владелец частного или загородного дома может установить у себя такую систему. Заметим, что финансовые средства потребуется вложить только в приобретение оборудования, которое понадобится для того чтобы накапливать тепло, а вот сама энергия достанется вам бесплатно.

Отметим, что установленная система сможет прослужить вам более 25-ти лет, а окупится она примерно через 3 года, если эксплуатировать ее постоянно.

Отопление дома от солнца может быть двух типов:

  • На основе солнечных батарей.
  • На основе солнечных коллекторов.

Отопление с помощью солнечных батарей

Отопление с помощью солнечных коллекторов

Солнечное отопление обладает множеством преимуществ:

  • Существенно экономятся затраты на топливо.
  • Это полностью экологически безопасная система.
  • Простота использования.
  • На фотоэлементы цены падают, поэтому падает и стоимость оборудования и монтажа системы.

Среди недостатков можно отметить следующие:

  • Когда день пасмурный, энергии будет вырабатываться существенно меньше.
  • Оборудование и монтаж такой системы – дорогое удовольствие.
  • Бесперебойная работа такой системы требует к себе особенного внимания: точных расчетов и верной установки всех элементов.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Активное отопление солнечный свет собирают вакуумные коллекторы

Воздушный солнечный коллектор

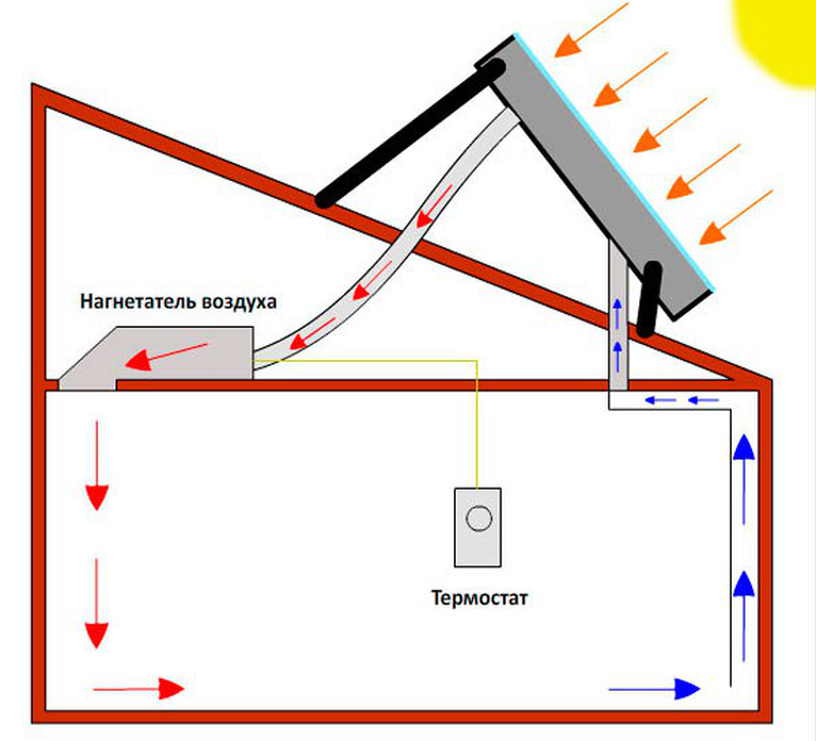

Воздушный солнечный коллектор, оснащённый системой принудительной передачи и распределения энергии, способен дать намного больше тепла по сравнению с пассивным вариантом. Скорость циркуляции воздуха автоматически регулируется в зависимости от температуры в доме и степени нагрева коллектора. Нагретый в коллекторах воздух может поступать в систему вентиляции или помещения напрямую. Если его температура достаточно высока, он может использоваться и для нагрева жидкого теплоносителя. Излишки дневной энергии запасают на ночь в теплоаккумуляторах.

Солнечное воздушное отопление на основе гелиоколлектора. Из пустотелой панели (1) по воздушным каналам (6) вентилятор гонит воздух в техническое помещение, где автоматика в зависимости от ситуации распределяет его в блок воздухоподготовки (3) либо массивный теплоаккумулятор (2). Параллельно может нагреваться и змеевик горячего водоснабжения (5). Днём, когда помещения нуждаются в нагреве, система работает в режиме В, тёплый воздух из коллектора направляется в комнаты. При достижении необходимой температуры в доме воздушный поток перенаправляется в теплоаккумулятор, режим А. Ночью, когда коллектор не даёт тепла, заслонка закрывает канал, ведущий к нему, циркуляция осуществляется между теплоаккумулятором и помещениями.

Вакуумный солнечный коллектор

Наиболее совершенное на сегодняшний день устройство для гелиоотопления.

Принципиальная схема вакуумного солнечного коллектора. Жидкий абсорбер, циркулирующий по U-образным трубкам, при нагревании испаряется и поднимается вверх, в коллектор. Последний подсоединён к контуру системы отопления и по нему, в свою очередь, циркулирует жидкий теплоноситель. Абсорбер отдаёт энергию теплоносителю, остывает, конденсируется, опускается вниз. Цикл повторяется

Солнечное отопление загородного дома на основе вакуумных коллекторов значительно эффективнее других гелиосистем, однако, помимо традиционной для гелиосистем неравномерности генерации тепла, у него имеется ещё три существенных недостатка: на сильном морозе теплоотдача резко падает, установки хрупки и дорого стоят.

Вакуумные солнечные коллекторы следует устанавливать таким образом, чтобы они были защищены от вандалов. Это особенно актуально для нашей страны, попасть камешком в стеклянную трубочку — милое дело

Вакуумные панели не подключают к системе отопления напрямую. Необходимы, как минимум, буферные ёмкости, которые будут сглаживать неравномерность выработки тепла.

«Правильная» схема подключения вакуумного гелиоколлектора к системе отопления. Тепло передаётся не напрямую, а через теплообменник, дневные излишки тепла на ночь запасаются в теплоаккумуляторе (буферном баке)

Обратите внимание, что на схеме изображён «нормальный» отопительный котёл, солярная система лишь дополняет его

Электрические солнечные панели можно использовать для отопления лишь косвенно. Расходовать электроэнергию на нагрев помещений напрямую неразумно, ей можно найти более рациональное применение. Например, направить на работу вентиляторов и автоматики активных гелиосистем.

Устройство самодельного солнечного коллектора

Для уверенного в своих силах мастера собрать тепловой коллектор не составит труда. Можно начать с небольшого устройства для обеспечения горячей воды на даче, а в случае успешного эксперимента перейти к созданию полноценной солнечной станции.

Плоский солнечный коллектор из металлических труб

Самый простой в исполнении коллектор – плоский. Для его устройства понадобится:

  • сварочный аппарат;
  • трубы из нержавеющей стали или меди;
  • стальной лист;
  • закаленное стекло или поликарбонат;
  • деревянные доски для рамы;
  • негорючий утеплитель, способный выдержать нагретый до 200 градусов металл;
  • черная матовая краска, устойчивая к высоким температурам.

Сборка солнечного коллектора довольно проста:

Трубы свариваются в решетку – две горизонтальные большего диаметра, по которым будет подаваться теплоноситель, а между ними вертикальные меньшего диаметра – по которым теплоноситель будет циркулировать в процессе нагревания.</li>

Собирается рама из досок по размеру сваренной решетки.

</li>Трубы привариваются к стальному листу – он выступает в роли адсорбера солнечной энергии, поэтому прилегание труб должно быть максимально плотным. Все красится в матовый черный цвет.

</li>На лист с трубами кладется рама так, чтобы трубы оказались с внутренней стороны. Просверливаются отверстия для входа и выхода труб. Укладывается утеплитель. Если используется гигроскопичный материал, нужно позаботиться о гидроизоляции – ведь намокших утеплитель больше не будет защищать трубы от охлаждения.

</li>Утеплитель фиксируется листом ОСБ, все стыки заполняются герметиком.</li>Со стороны адсорбера кладется прозрачное стекло или поликарбонат с небольшим воздушным зазором. Оно служит для предотвращения остывание стального листа.</li>Фиксировать стекло можно с помощью деревянных оконных штапиков, предварительно проложив герметик. Он предотвратит попадание холодного воздуха и защитит стекло от сжатия рамы при нагревании и охлаждении.

Для полноценного функционирования коллектора понадобится накопительный бак. Его можно сделать из пластиковой бочки, утепленной снаружи, в которой спиралью уложен теплообменник, соединенный с солнечным коллектором. Вход нагретой воды должен располагаться сверху, а выход холодной – снизу.

Важно правильно разместить бак и коллектор. Чтобы обеспечить естественную циркуляцию воды, бак должен находиться выше коллектора, а трубы – иметь постоянный наклон

Если же солнечный коллектор расположен на крыше дома, придется включить в систему насос, который обеспечит движение воды.

Солнечный нагреватель из подручных материалов

Если со сварочным аппаратом дружбу свести так и не удалось, можно сделать простой солнечный нагреватель из того, что под рукой. Например, из жестяных банок. Для этого в дне делаются отверстия, сами банки скрепляются друг с другом герметиком, на него же садятся в местах соединения с ПВХ-трубами. Красятся в черный цвет и укладываются в раму под стекло также, как и обычные трубы.

А вот работать с пластиковыми бутылками еще проще – достаточно нанизать их на покрашенные в черный цвет ПВХ-трубы.

Для улучшения нагревания в каждую бутылку вкладывается черная подложка, сами же бутылки создают парниковый эффект, так что не требуют накрывания стеклом.

Фасад дома из солнечных батарей

Почему бы вместо обычного сайдинга не отделать дом чем-то полезным? Например, сделав с южной стороны на всю стену солнечный нагреватель.

Такое решение позволит оптимизировать расходы на отопление сразу по двум направлениям – снизить затраты на энергоноситель и существенно сократить теплопотери за счет дополнительного утепления фасада.

Устройство просто до безобразия и не требует специальных инструментов:

  • на утеплитель уложен окрашенный оцинкованный лист;
  • поверх уложена нержавеющая гофрированная труба, также выкрашенная в черный;
  • все прикрыто листами поликарбоната и зафиксировано алюминиевыми уголками.

Если же и этот способ кажется сложным, на видео представлен вариант из жести, полипропиленовых труб и пленки. Куда уж проще!

</li>

Сравниваем с обычными система отопления

Если сравнивать это оборудование с газовым или электрическим, то оно имеет гораздо больше преимуществ. В первую очередь это экономия топлива. Летом солнечное отопление способно полностью обеспечить проживающих в доме людей горячей водой. Осенью и весной, когда ясных дней мало, оборудование можно использовать для снижения нагрузки на стандартный котел. Что касается зимней поры, то обычно в это время эффективность работы коллекторов очень мала.

Смотрим видео, эффективность коллекторов зимой:

Но кроме экономии топлива использование оборудования, работающего на солнечных батареях, снижает зависимость от газа и электричества. Для установки солнечного отопления не нужно получать разрешение и установить его сможет каждый, кто имеет элементарные знания в сантехнике.

Смотрим видео, критерии подбора оборудования:

Однако, как и у любого устройства у коллектора имеются некоторые недостатки:

  • На солнечные водонагреватели для частного дома цена достаточно высокая;
  • Невозможность использования как единственного источника тепла;
  • Необходима установка бака-накопителя.

Есть и еще один нюанс. Эффективность работы солнечного отопления зависит от региона. В южных районах, где активность солнца высока оборудование будет иметь самый большой КПД. Поэтому наиболее выгодно использовать такое оборудование на юге и менее эффективным оно будет на севере.

Выбор солнечного коллектора и его монтаж

Прежде, чем приступать к установке оборудования, входящего в отопительную систему необходимо изучить его возможности. Для того чтобы узнать сколько тепла потребуется на обогрев дома необходимо рассчитать его площадь

Важно правильно выбрать место для установки солнечного коллектора. Оно должно быть максимально освещенным на протяжении дня

Поэтому обычно оборудование устанавливаются на южной части крыши.

Выполнение монтажных работ лучше доверить специалистам, потому что даже небольшая ошибка в установке системы солнечного отопления приведет к значительному снижению эффективности системы. Только при правильной установке солнечного коллектора он прослужит до 25 лет, причем полностью окупив себя за первые 3 года.

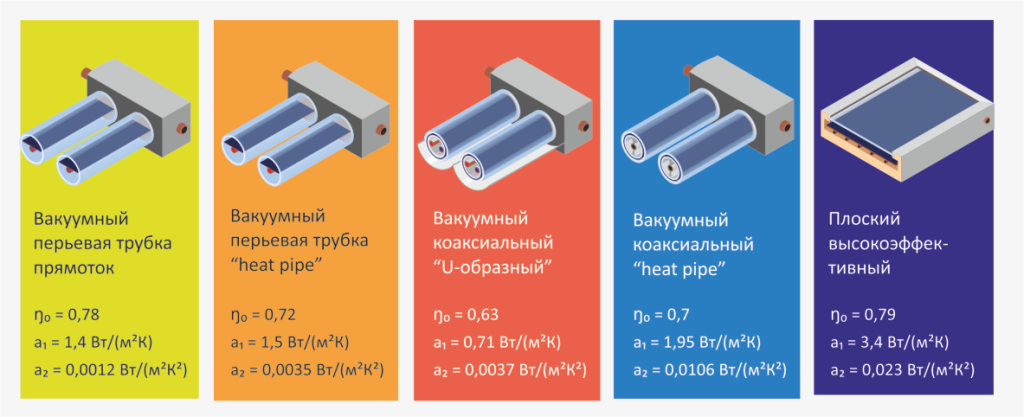

Основные типы коллекторов и их характеристики

Если здание по каким-либо причинам не подходит для установки оборудования, то можно разместить панели на соседнем строении, а накопитель поставить в подвале.

Преимущества солнечного отопления

Нюансы, на которые стоит обратить внимание при выборе этой системы были рассмотрены выше. И если вы все сделали правильно, то ваша система отопления на солнечных коллекторах доставит вам только приятные моменты

Среди ее достоинств следует отметить:

  • Возможность круглогодичного обеспечения дома теплом, с возможностью регулировки температуры;
  • Полная автономия от централизованных коммунальных сетей и снижение финансовых расходов;
  • Использование солнечной энергии на различные нужды;
  • Длительный эксплуатационный срок оборудования и редкие аварийные ситуации.

Единственное, что останавливает потребителей от покупки солнечной системы для отопления частного дома – это зависимость их работы от географии проживания. Если в вашем регионе ясные дни редкость, то эффективность оборудования будет минимальной.

Но все же несмотря на все препоны такой коллектор считается одним из самых распространенных альтернативных источников тепла.

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

  • монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
  • поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света.

Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

  • теллурид кадмия (КПД – 15% – 17%);
  • аморфный кремний (КПД – 11% — 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

  • собственно батареи;
  • аккумулятор;
  • контроллер: управляет процессом зарядки аккумулятора;
  • инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
  • конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% — 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

  • солнечный коллектор;
  • циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
  • емкость с водой, играющая роль теплового аккумулятора;
  • контур водяного отопления, состоящий из труб и радиаторов.

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Выбор сечения кабеля и тонкости электрического подключения

Подключать солнечные батареи для дома необходимо медным одножильным кабелем. Сечение жилы кабеля зависит от расстояния между модулем и АКБ:

  • расстояние менее 10 метров:
    • 1,5 мм² на одну солнечную батарею мощностью 100 Вт;
    • на две батареи — 2,5 мм²;
    • три батареи — 4,0 мм²;
  • расстояние больше 10 метров:
    • для подключения одной панели берем 2,5 мм²;
    • двух — 4,0 мм²;
    • трех — 6,0 мм².

Можно брать сечение больше, но не меньше (будут большие потери, а оно нам не надо)

При покупке проводов, обратите внимание на фактическое сечение, так как сегодня заявленные размеры очень часто не соответствуют действительным. Для проверки придется измерять диаметр и считать сечение

Солнечные батареи для дома: электрическое подключение

При сборе системы можно плюсы солнечных батарей провести используя многожильный кабель подходящего сечения, а для минуса использовать один толстый. Перед подключением к аккумуляторам все «плюсы» пропускаем через диоды или диодные сборки с общим катодом. Это предотвращает возможность замыкания аккумулятора (может вызвать возгорание) при замыкании или обрыве проводов между батареями и аккумулятором.

Диоды используют типа SBL2040CT, PBYR040CT. Если такие на нашли, можно снять со старых блоков питания персональных компьютеров. Там обычно стоят SBL3040 или подобные. Пропускать через диоды желательно. Не забудьте что они сильно греются, так что монтировать их надо на радиаторе (можно на едином).

Еще в системе необходим блок предохранителей. По одному на каждого потребителя. Всю нагрузку подключаем через этот блок. Во-первых, система так безопаснее. Во-вторых, при возникновении проблем, проще определить ее источник (по сгоревшему предохранителю).

Не используя газ и электричество

На сегодняшний день существует несколько альтернативных вариантов обогрева помещения, при котором не требуется наличие электричества или подводка газа. Такое отопление из труб без батарей позволит сэкономить. Варианты отопительных систем могут быть следующие:

  • печи и камины. Они греют комнату за счет энергии сгорания дров или угля. Если решиться и выбрать такой вариант, то потребуется соорудить печь или покупку готовой коммуникации, которую потребуется только правильно установить. При этом в итоге семья получает экологически чистый и экономичный метод обогрева, а если плиту оснастить жарочной поверхностью, то она вполне справится с готовкой пищи;
  • автономная система отопления от личного источника электроэнергии, которую можно получить двумя путями:
  1. с помощью солнечного света. Тут придется потратиться на специальные солнечные коллекторы, которые могут преобразовать солнечную энергию в тепловую и таким образом работать как обогреватель. Естественно придется вложить средства на приобретение оборудования, но траты будут разовыми, а получение электроэнергии постоянным;
  2. с помощью силы и энергии ветра. Для этого придется построить специальный аппарат, который состоит из вертушки, генератора и аккумулятора. Если собрать самостоятельно не получается можно приобрести уже готовую конструкцию, которая преобразует силу ветра в электроэнергию.

Видео — отопление без газа и дров. Новинка!

Отопление без котлов, труб и воды КОУЗИ

Смотрите это видео на YouTube

Без труб и котлов

Автономная система отопления зачастую оснащена, котлом к которому подключены трубно-радиаторные коммуникации, которые позволяют обогреть разу несколько комнат. Однако так же эффективно может работать правильно подобранное отопление без труб и батарей, которое функционирует от одного теплового источника. Чаще всего это:

  • печь из кирпичной клади или металла, которая станет идеальным вариантом для подачи тепла в одну комнату или двух смежных помещений;
  • камин, который эксплуатировали в древности для обогрева замков;
  • обогреватель электрического типа рефлекторный или на масляной основе;
  • кондиционеры и т.п.

Запомните, что для дачного дома, который построен по старинному принципу «пятистенок» вполне достаточно для качественного обогрева одной печи, которую располагают посредине дома. Даже сегодня в таких конструкциях отопление проводиться без труб, батарей и котлов.

Отопление без топлива

Он состоит из труб, которые заполняются фреоном, а также из дроссельной,     компрессорной и теплообменной камер. Устройство работает по схеме холодильника и основывается на простых физических законах.

Трубы находятся глубоко под землей или в озере на приличной глубине, чтобы температура окружающей среды не поднималась выше 8 0C даже в самый жаркий день.

Уже при 3 0C фреон закипает и поднимается по ним в компрессор, где поддается сжиманию и таким образом нагревается до 80 0C.

В таком виде направляется опять в магистраль под землю, повторяя цикл по кругу.

Тепло без отопления

Даже без отопительной системы, без труб, батарей и котлов есть возможность согреться в помещении.

Существует несколько способов, которые используются как вместе, так и по отдельности. К ним относятся:

  • максимальное утепление своего жилища. Чтобы сохранить частички тепла, которые поступают после готовки еды, дыхания жильцов и т.п. достаточно утеплить стены, добавить в интерьер теплые напольные покрытия, тяжелые шторы на окна, чтобы они перекрыли доступ холодного воздуха и не позволяли теплу покидать помещение и т.п. Даже если отопительная система работает как надо, такие нюансы позволят сохранить энергоресурсы и не потреблять больше тепла, чем нужно;
  • утепление домашнего гардероба. Надевайте теплый свитер и тапочки. Во время просмотра телепередач укройтесь теплым пледом или используйте теплую накидку, грелку в постель и теплые напитки (чай, молоко);
  • психологический обогрев. Меняем дизайн помещения, его цветовую гамму на более теплую (персиковую, желтую), добавляем вязанные декоративные элементы и деревянные аксессуары. Используйте ароматические свечи и фотографии теплых стран в интерьере. Таким образом, идет воздействие по двум направлениям: на глаза и осязание. Так можно обмануть организм и заставить почувствовать тепло.

В любом случае можно найти возможность и подходящий метод и согреть свой дом. Отопление без труб и котлов может стать эффективным решением этой проблемы даже в сильные морозы. Используя вышеперечисленные методы, получится согреть свое жилище даже в самых нестандартных ситуациях.

Что лучше – купить или сделать солнечную батарею?

Давайте в этой части подытожим всё, что мы узнали в этой статье. Во-первых, мы разобрались с тем, как собрать солнечную батарею в домашних условиях. Как можно видеть, солнечная батарея своими руками при соблюдении инструкций собирается весьма быстро. Если вы будете пошагово следовать различным мануалам, то вы сможете собрать отличные варианты для обеспечения вас экологически чистой электроэнергией (ну или варианты, рассчитанные на запитку мелких элементов).

Но всё же, что лучше – купить или сделать солнечную батарею? Естественно, лучше её купить. Дело в том, что те варианты, которые изготавливаются в промышленных масштабах предназначены для того, чтобы работать так, как им следует работать. При ручной сборке солнечных панелей нередко можно допустить различные ошибки, которые приведут к тому, что они просто не будут работать должным образом. Естественно, промышленные варианты стоят больших денег, но зато вы получаете качество и долговечность.

Но если вы уверены в своих силах, то при правильном подходе вы соберёте солнечную панель, которая будет не хуже промышленных аналогов. В любом случае, будущее уже рядом и скоро солнечные панели смогут позволить себе все слои. А там, может быть, произойдёт полный переход к использованию солнечной энергии. Удачи!

Схема системы солнечного отопления

Представим сначала схему, согласно которой будет сооружена коллекторная система отопления дома от солнца, а после более подробно рассмотрим процесс ее монтажа.

Конструкция короба и солнечного коллектора

Каждый из элементов системы водонагрева, которая затем будет сообщаться с системой отопления дома, вполне доступен для собственноручного изготовления либо же представляет собой полуфабрикат, доступный в продаже.

Конструктивные особенности системы

Рассмотрим принцип действия данной конструкции в целом и в отдельности каждого из ее элементов:

  • Каждый из радиаторов может быть сварен самостоятельно из стальных труб. В этом случае в качестве подводящей и отводящей труб лучше использовать трубу 3/4-1 мм, тогда как для решетки следует подготовить трубы с тонкими стенками и меньшим диаметром, к примеру 16*1,5 мм.
    Для сооружения решетки радиатора потребуется 15 труб данного типа 1,6м длиной.

Стенки короба солнечного коллектора можно соорудить из досок 25-30 мм толщиной и 120 мм длиной. Дно короба изготавливается из фанеры либо оргалита и усиливается рейками 30*50 мм сечения.
Короб должен быть тщательно теплоизолирован, чтобы отопление от солнца не расходовалось на нагрев окружающего воздуха.
Утепление может быть выполнено пенопластом, который укладывается на дно короба и укрывается листом белой жести либо оцинкованным белым железом. Поверх жести, собственно, располагается радиатор. Радиатор должен быть неподвижно закреплен с помощью хомутов.

Конструкция короба и солнечного коллектора

  • Соединения гидравлической системы предусматриваются сварные и резьбовые – при помощи муфт уголков и тройников с дополнительной герметизацией пеньковой подмоткой и краской.
  • В качестве накопителя теплоносителя под солнечное отопление частного дома можно использовать бак на 200-300 л.  Это может быть любая бочка подходящих размеров.
    Бак затем подлежит теплоизоляции, для чего его следует поместить в отдельный дощатый короб и заполнить межстеночное пространство любым утеплителем – пенопластом, ватой, сухими опилками и т.п. Кроме того, бак рекомендуется снаружи и изнутри окрасить серебрянкой.

Альтернативное водяному солнечное воздушное отопление своими руками можно организовать, используя подобную схему

Самостоятельно изготавливаемое солнечное отопление дома предполагает наличие в гидросистеме постоянного давления, которое создается в нашем случае устройством аванкамеры. Это, своего рода, расширительный бачок, который выполняется из любого герметичного сосуда на 30-40 л.
Аванкамеру необходимо оснастить подпитывающим устройством, которое позволит ей функционировать в автоматическом режиме. Основой устройства служит поплавковый клапан, используемый, к примеру, в сливных бачках унитазов.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
