Солнечный водонагреватель для частного дома — устройство и принцип работы гелиоколлекторов

Обогрев дома с использованием электрических приборов

Если в Вашей квартире или загородном доме установлен электрический котел, предусмотрена система теплых полов или же для обогрева Вы используете устройства, потребляющие электрическую энергию, то оптимальным вариантом для Вас станут солнечные батареи. Они представляют собой объединенные в одну конструкцию фотоэлементы, которые под действием солнечных лучей образуют ток.

Но стоит помнить, что эффективный обогрев Вашего дома солнечными батареями возможен только в случае достаточного количества солнечных дней в году. Иначе рекомендуется позаботиться об альтернативном варианте для того, что помещение отапливалось и в пасмурные дни. Мощность батареи является еще одним важным фактором. Для того, чтобы работал один обогреватель понадобится панель мощностью не менее 800 Вт. А для полноценного отопления нескольких комнат мощность должна быть в разы больше.

Обогреватель, работающий на солнечных батареях, является незаменимым атрибутом дома, который не имеет подключения к центральной системе отопления. Стоимость других источников энергии (газа, угля или дров) растет с каждым годом, а энергия солнца достается нам бесплатно. Вам нужно будет позаботиться лишь о батареях, аккумуляторе и других составляющих системы, это позволит наладить обогрев дома с минимальными затратами и на продолжительный период.

Использование гелиоколлекторов в Европе и России

Жители Европы давно пришли к выводу, что использовать гелиосистемы — это выгодно, комфортно и экологично. Абсолютный лидер в области европейского прогресса — Германия, за ней идет Греция, в Австрии 15% частных домов оборудованы коллекторами для ГВС. В Европе солнечные коллекторы работают везде — в частных домах, школах, детсадах, больницах, на фермах. В Португалии, Израиле и Испании установка солнечных коллекторов, нагревающих воду, обязательна при строительстве новых домов.

Площади, которые занимают гелиосистемы в странах Европы, Америке, Японии, Китае, — миллионы квадратных км, тогда как в России эта цифра составляет 30000 км2. Причин несколько — плохая осведомленность людей и низкий уровень достатка.

Сегодня наряду с немецкими, австрийскими и швейцарскими производителями на рынок стран СНГ выходят российские машиностроительные заводы, а также белорусские и украинские производители, которые продают гелиоустановки по ценам ниже зарубежных аналогов.

Солнечные батареи какие лучше по характеристикам

Коэффициент полезного действия

КПД панели является одним из главных критериев эффективности преобразования солнечной энергии в электричество. Чем выше КПД, тем лучше работоспособность модуля. Максимальный КПД (44,7%) данное разработали немецкие ученые. Он являет собой своеобразный ориентир для других производителей. Впрочем, можно использовать в любительских целях модуль, КПД которого находится в диапазоне 10-20%.

Тип панели

На сегодняшний день солнечные панели подразделяются на две группы:

1. Кремниевые батареи — одни из самых популярных в мире. Их доля применения достигает 90%. Они имеют три подвида, которые отличаются друг от друга отличаются КПД и ценой. По ценовой доступности наиболее доступными считаются поликристаллические панели. Их основным элементом является кристалл, полученный охлаждением расплавленного кремния. Материал не самый чистый, его КПД достигает 15%. Монокристаллы представляют собой исключительно чистый кремниевый материал, отличающийся высоким КПД (около 20%). Такие панели имеют немалую цену. Аморфные модули создаются из гидрида кремния (SiH4), наибольшее их преимущество – высокая производительность в условиях ограниченной освещенности (дождь, запыленный воздух, сумерки, туман).
2. Пленочные модули входят в применение постепенно. Они завоевывают свои позиции за счет гибкости и удобства применения. Эти модули можно даже резать ножом, огибать неровные основания, они тоньше и весят меньше. из недостатков только: меньшая мощность, высокая цена изделия, подверженность атмосферному воздействию.

Назначение

Решая: солнечные батареи какие лучше из широкого ряда моделей, при выборе следует отталкиваться от назначения панели.

• Для создания мини-электростанций предпочтение отдается мощным стационарным модулям с хорошей защитой от снега, дождя, мороза.
• Чтобы организовать освещение в турпоходе или для подпитки аккумуляторов гаджетов (смартфонов и планшетов) требуются мобильные панели, которые будут удобны в транспортировке. Мощность их небольшая, зато они доступны в цене.

Качество изготовления

Чтобы понять солнечные батареи какие лучше, следует иметь ввиду, что каждой панели присваивается класс, который демонстрирует качество сборки.

Солнечная батарея в походе незаменимая вещь для тех, кто привык пользоваться гаджетами

Итак, мобильные устройства по преобразованию энергии Солнца в электрический ток могут применяться для:

1. зарядки мобильных телефонов и других устройств;
2. питания радиоприемников во время походов, рыбалки;
3. питания систем навигации во время экспедиций;
4. освещения в темное время суток во время походов.

Сколько энергии дает солнце

Из вышесказанного ясно, что эффективней всего гелиосистема будет работать летом, когда солнце высоко и солнечного света больше.

В цифрах энергия солнечного света характеризуется для 52 параллели и южнее как: Для июня — около 600 Вт энергии с метра кв. нагреваемой площади за один час.

Зимой же – чуть ли не в десять раз меньше. Для декабря – 80 Вт/м кв. за час.

В межсезонье, что-то среднее – октябрь, апрель – 300 – 350 Вт/м кв.

Но это, как указывалось, — для южных широт. Севернее солнца все меньше, и получаемой энергии значительно меньше.

Что же это значит с практической точки зрения, — что можно нагреть?

Нюансы по использованию коллекторов для отопления или для нагрева воды

Количество устройств определяется в зависимости от потребностей. Солнечные гелиоколлектора можно объединять в группы. Объём и температура нагретой воды при этом зависят сразу от многих факторов, в том числе от температуры и погоды на улице, количества используемой воды и так далее. Поэтому температура нагрева воды будет разной каждый день.

Обратите внимание! В качестве теплоносителя внутрь солнечных коллекторов рекомендуется заливать нетоксичные антифризы. Это поможет использовать систему в холодных условиях, а также продлит срок её эксплуатации.. Перед тем как купить коллектор, следует точно определить цель использования и где он будет расположен

Чтобы правильно подобрать модель и количество

Перед тем как купить коллектор, следует точно определить цель использования и где он будет расположен. Чтобы правильно подобрать модель и количество.

Принцип работы солнечного водонагревателя

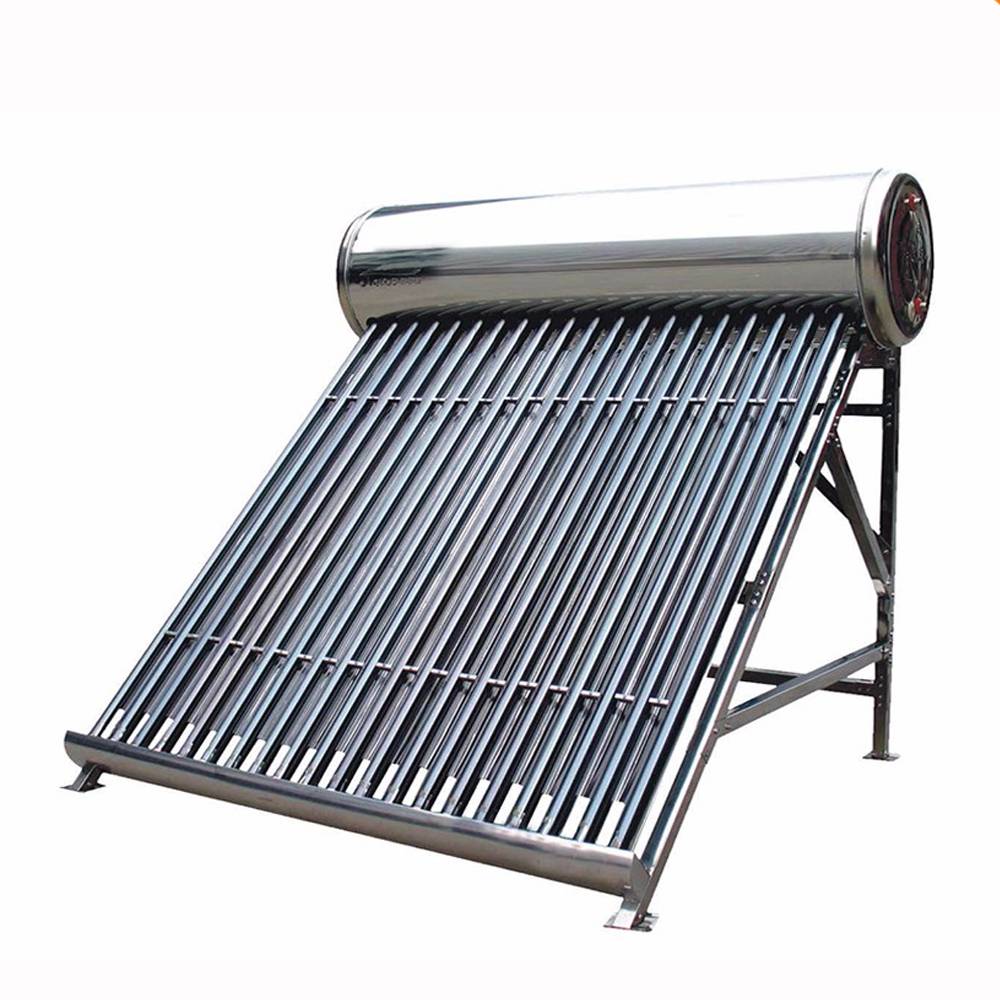

Для начала, давайте, разберёмся с принципом работы солнечных водонагревателей. Функционирование такого устройства рассмотрим на примере фабричной модели вакуумного водонагревателя. Он без проблем подогревает воду зимой. Производительность зимой, конечно, ниже, чем в летнее время. Конструкция водонагревателя – это батарея, которая представляет собой несколько стеклянных трубок из кварцевого стекла. В каждой такой трубочке находится медная трубка, выкрашенная в чёрный цвет. В этих внутренних трубочках находится теплоноситель. В стеклянных трубках создан вакуум для того, чтобы не было потерь тепла из внутреннего контура. Кроме того, вакуум защищает батарею от воздействия окружающей среды. Все трубки соединяются с горизонтальным коллектором, по которому циркулирует теплоноситель. Вакуумные трубки поглощают солнечную энергию и отдают его воде.

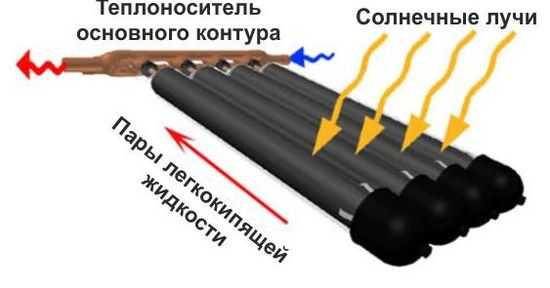

Принцип работы солнечного водонагревателя Функционирует эта система следующим образом:

• Рабочая жидкость (в роли жидкости необязательно должна быть вода) под действием солнечных лучей испаряется, и пар поднимается в верхнюю часть стеклянной колбы;
• Пар контактирует через стенку с водой, которая циркулирует по коллектору. Пар отдаёт тепловую энергию, охлаждается и снова превращается в жидкость;
• Под действием силы тяжести, жидкость стекает вниз и так цикл замыкается;
• Коллектор водонагревателя соединяется с помощью трубопроводов с бойлером косвенного нагрева. Там уже подогревается вода, которая циркулирует в контуре отопления или водоснабжения. Теплоноситель циркулирует с помощью насоса.

Кварцевое стекло, из которого сделаны вакуумные трубки, пропускают ультрафиолетовые волны. Обычное стекло их задерживает. Благодаря пропусканию ультрафиолета солнечная энергия поглощается, когда пасмурно и в зимнее время года. Такую конструкцию в домашних условиях изготовить очень сложно.

Такой упрощённый водонагреватель эффективно работает только в ясную погоду. Но благодаря простоте конструкции такие водонагреватели чаще всего делают своими руками. Кроме того, есть ещё один вариант получить водонагреватель на бесплатной солнечной энергии. Устанавливаются солнечные батареи, которые вырабатывают электричество. А на этом электричестве работает обычный водонагреватель. Такая система тоже может работать круглый год.

Подключим горячее водоснабжение?

В дополнение к отоплению, к коллекторной солнечной системе можно подключить горячее водоснабжение. Для этого подсчитаем, сколько тепловой энергии вам необходимо тратить каждый день. Формула расчета солнечного коллектора для ГВС проста:

Pw = 1,163 x V x (T – t) / 24

Обозначения:

• Pw – количество тепла, необходимое для подогрева воды;
• V – средний объем горячей воды, расходуемый за сутки;
• T – температура, до которой нужно подогреть воду;
• t – температура, с которой вода поступает в систему.

Чтобы рассчитать необходимое количество дополнительных коллекторов для ГВС – разделите это значение на производительность солнечного коллектора P, полученное по последней формуле.

Конструкции

Что предложат магазинные прилавки. Сегодня в наличии две конструкции:

1. каркасные;
2. бескаркасные.

Вдобавок приобретете фотоэлементы по отдельности. Сложность правильного использования устройств ложится на плечи покупателя.

Общие черты

Независимо от наличия каркаса каждая солнечная батарея составляется из модулей, образованных фотоэлементами, соединенными последовательно, параллельно или смешанным способом. Последнее позволит получить необходимые вольтаж и мощность

В пределах узла пристальное внимание уделяется характеристикам фотоэлементов. Суммарные свойства конструкции определяются наихудшим значением параметра

К примеру, в последовательной цепочке ток ограничен максимальным внутренним сопротивлением фотоэлемента.

Солнечные батареи на крыше дома состоят из мириадов модулей, упакованных способом из упомянутых выше. Обсудим различия.

Каркасные солнечные батареи

Подложка из закаленного стекла выступает надежной защитой для листовых солнечных батарей, нанесенных на одну сторону. Дождь, снег, град не повредят источнику автономного электроснабжения. Прозрачное стекло легко пропускает свет и препятствует механическому повреждению фотоэлементов. С внутренней стороны батареи защищены слоями ламината. Используется лавсан (полиэстер).

Для дополнительной герметизации фотоэлементы утоплены в пленку, схожую по свойствам с полиэтиленом. Торцы отделываются алюминиевым профилем, посаженным на герметик, препятствуя расслоению пирога, который — начиная с внешней поверхности — выглядит так:

1. Прочный слой закаленного стекла.
2. Фотоэлементы, утопленные в пленку.
3. Внутренние слои ламината.

Алюминиевый профиль имеет форму буквы F, поддерживает конструкцию на некотором расстоянии от поверхности кровли. Единственный элемент не обеспечит достаточного выходного напряжения, ряд штук соединяются последовательно. Каркасная конструкция дополняется элементами электрических соединений.

Бескаркасные солнечные батареи

В этом варианте исполнения каркас отсутствует. Подложкой выступит стеклотекстолит, либо подложка отсутствует окончательно. В последнем случае обе стороны покрываются лавсановой пленкой. Фотоэлементы тщательно загерметизированы.

Оснащение систем работающих с солнечными коллекторами автоматикой

Специфика работы гелиоустановок, постоянно меняющиеся исходные данные (время года, погодные условия и так далее) не обеспечивают стабильности параметров (температура, расход теплоносителей и других), что требует включению в схему установки управляющих систем.

Электронные устройства типа контроллера на основании анализа температуры в определенных местах схемы установки дают команды на открытие/закрытие клапанов, включают/выключают насосные установки для выбора оптимального движения теплоносителя по контуру. Так, например, при превышении температуры воды в накопительном баке теплоносителя, контроллер остановит его движение по контуру, прекратив потери тепла, которое могло бы сбрасываться в окружающую среду через коллектор.

Коллекторы

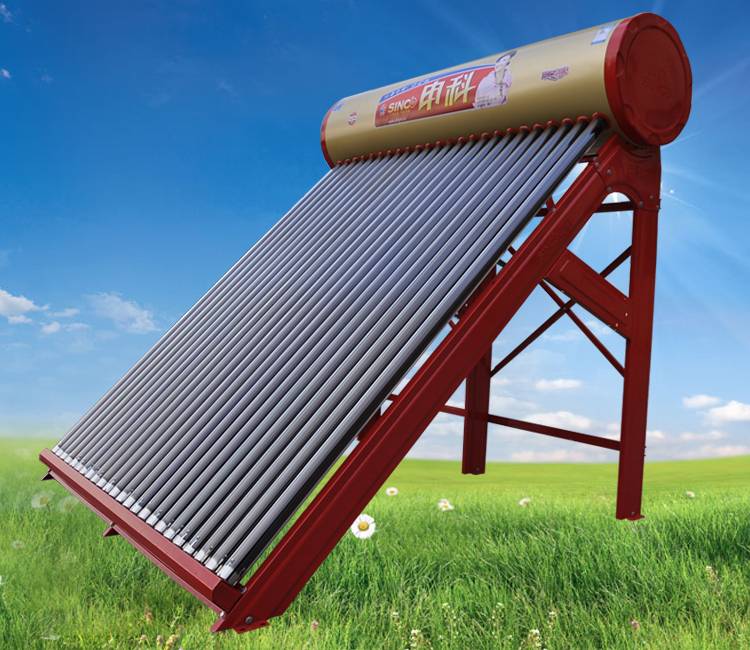

Наконец, упомянем про солнечные обогреватели воды, называемые коллекторами. Достаточно поставить такой на крыше дома, чтобы отпала надобность греть. Китайская провинция Хубэй возводит жилые здания, оснащенные подобным образом. На наших широтах солнечный водонагреватель пригодится преимущественно летом на даче.

Коллектор состоит из специальных вакуумных коаксиальных трубок, покрытых темной краской, поглощающей свет. В разрезе получаются два цилиндра, вставленных один в другой соосно. Внутренний — медный водовод — нагревается за счет излучения от стенок внешнего.

Схема:

1. Слой краски поглощает энергию солнечного света и нагревает внешнюю трубку. Внутренние стенки излучают тепло.
2. Через вакуум энергия достигает внутренней трубки, по которой протекает вода.
3. Жидкость нагревается и собирается в бак, откуда раздается потребителям.

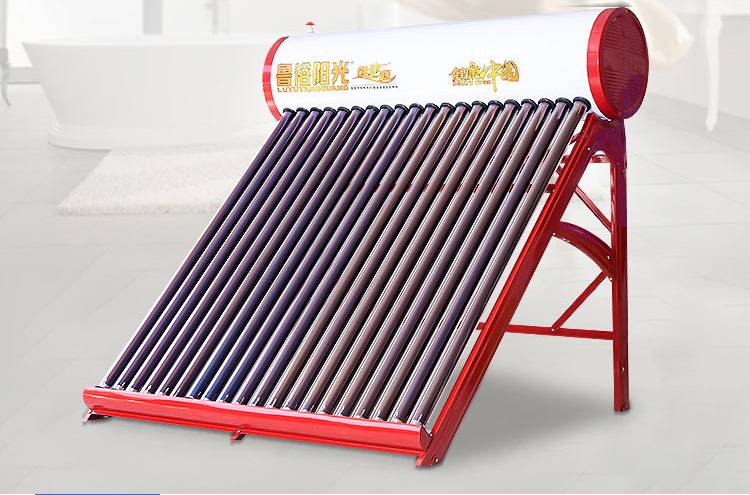

Иногда коллектор продается в составе солнечного обогревателя либо купите прибор отдельно. Стоимость изделия укладывается в 500$, что позволит получить 15 – 25 литров горячей воды.

Если поработать над конструкцией, теплую воду получим и зимой. Главное условие — отсутствие снега и наледи на трубках коллектора. Поместим прибор на солнечный чердак или даже вынести на улицу

Важно обеспечить изоляцию водовода внешней среды. Утеплить, допустим, стекловатой в сочетании с ПЕНОФОЛ

Принципе действия водонагревателя

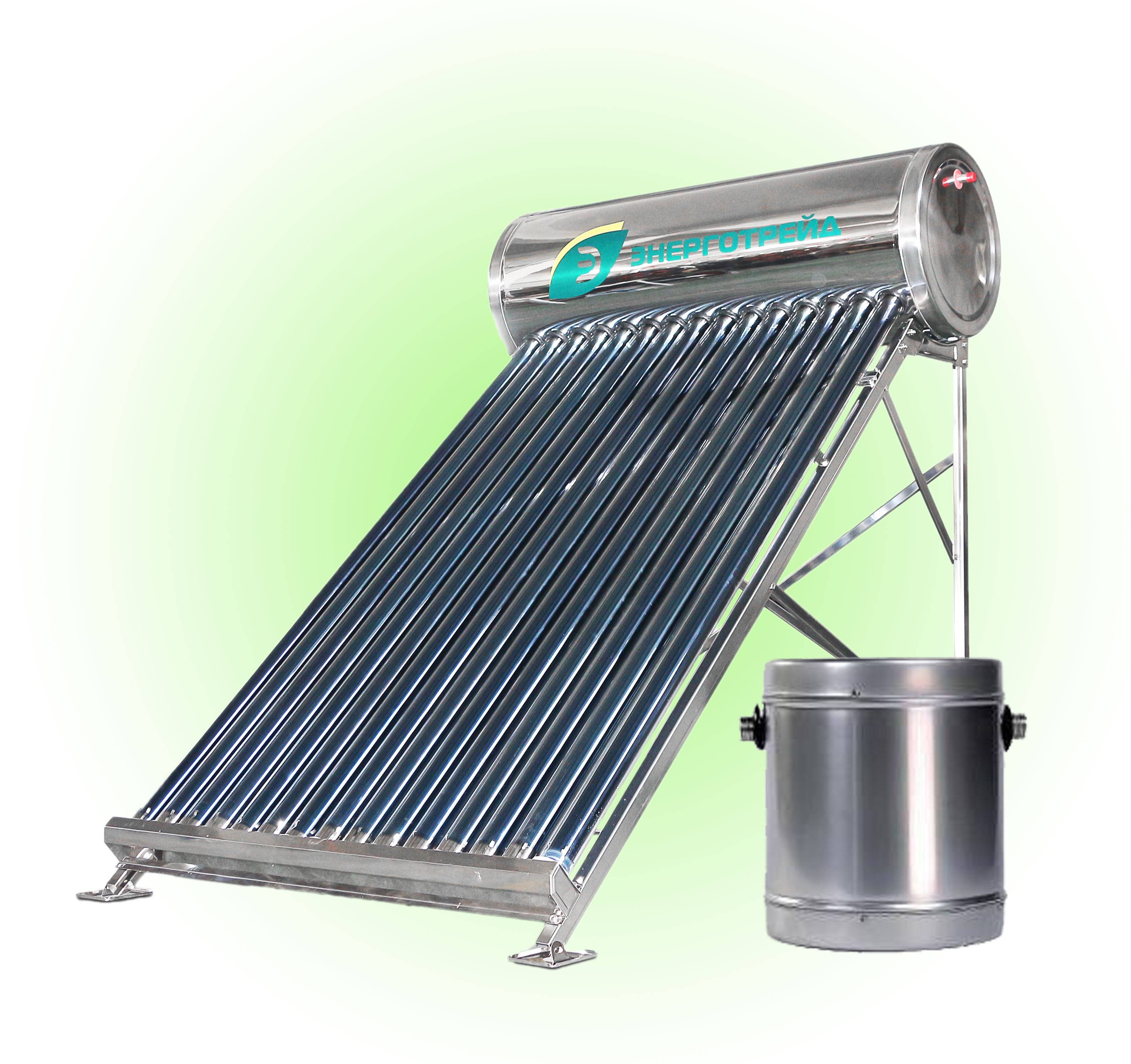

Чтобы взяться за дело с пониманием вопроса, следует вначале разобраться, в чем заключается принцип работы солнечного водонагревателя. В качестве примера лучше всего взять заводской аппарат, который в состоянии подогревать воду даже в зимнее время, хотя в гораздо меньших объемах, нежели летом.

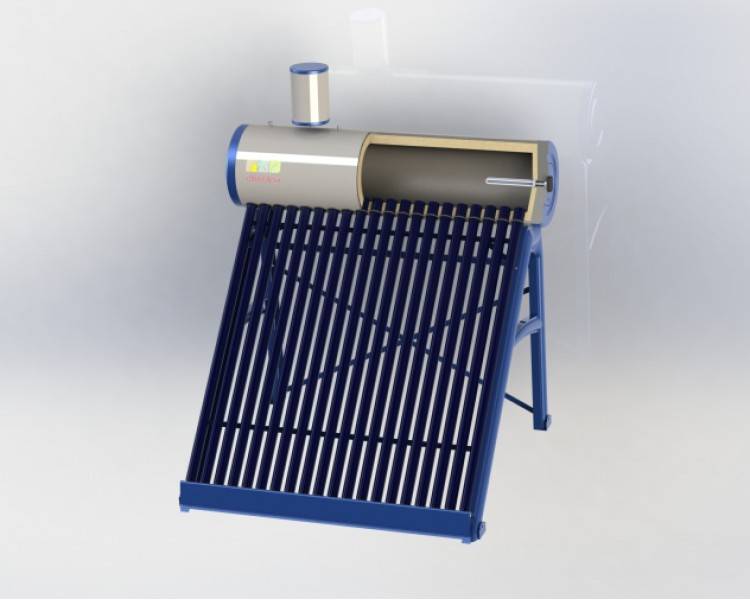

Устройство представляет собой батарею, собранную из множества отдельных элементов в виде стеклянных трубок.Внутри каждой трубки, изготавливаемой из кварцевого стекла, располагается еще одна, окрашенная в черный цвет и наполненная веществом, что испаряется при низких температурах.

С целью не допустить потерь тепла изнутри, а также избежать воздействия окружающей среды снаружи, из пространства между трубками удален воздух. Концы всех элементов входят в горизонтальный коллектор, где протекает нагреваемая вода. Подобные вакуумные трубки для водонагревателя весьма эффективно поглощают солнечное тепло и передают его воде за счет испарения / конденсации вещества (рабочего тела).

Система функционирует следующим образом:

• под воздействием солнечных лучей рабочее тело превращается в пар и поднимается в верхнюю часть стеклянной колбы;
• контактируя сквозь стенки с потоком воды, вещество отдает ему тепловую энергию и возвращается в жидкое агрегатное состояние;
• подчиняясь силе тяжести, рабочее тело стекает в нижнюю часть, где цикл начинается заново;
• обычно солнечные водонагреватели, находящиеся на крыше, присоединяются к дополнительному змеевику бойлера косвенного нагрева. Таким способом осуществляется передача теплоты домашней отопительной сети.

Примечание. Вакуумные трубки изготавливаются из кварцевого стекла, которое, в отличие от обычного, пропускает волны ультрафиолетового диапазона. Это позволяет поглощать энергию солнца во время облачности и в холодный период года.

Как нетрудно догадаться, соорудить подобную конструкцию в домашних условиях невозможно. Приведем более удачный пример: безнапорный водонагреватель, где происходит передача тепла напрямую, без посредника. В прямоугольный корпус с хорошо утепленной задней стенкой помещен змеевик из меди, подключенный к накопительному баку. В контуре естественным образом циркулирует вода, нагреваясь от солнца напрямую, вследствие чего температура в накопительной емкости постепенно возрастает.

Трубка змеевика запрессована в металлическую пластину – теплоприемник темного цвета, от воздействия осадков она защищена прочным стеклом. Данный солнечный накопительный водонагреватель не так дорог, как вакуумный, но и менее эффективен. Он хорошо действует только в солнечную безоблачную погоду. Зато его конструкция проще и может быть реализована в домашних условиях.

Для справки. Существует еще один способ воспользоваться энергией солнца – установить обычный водонагреватель на солнечных батареях, вырабатывающих электричество. Но такая система очень дорога, хотя может функционировать круглогодично.

Как сделать солнечный коллектор для нагрева бассейна своими руками

Несмотря на простоту устройства, гибкий или пирамидальный бытовой коллектор стоит в районе 20 тыс. рублей. Если просчитать отдельно расходы на приобретение комплектующих элементов, то сделать солнечный коллектор для бассейна получится за 6-7 тыс. рублей.

Основные расходы пойдут на покупку шланга. Сначала нужно рассчитать его длину и толщину. Обычно вода в системе бассейна циркулирует со скоростью от 0,4 до 0,7 м/с. При таких параметрах 1 м шланга сечением 25 мм за час жарким солнечным днем способен выдать 3,5 л горячей воды. Взяв этот показатель производительности за основу, рассчитывают общую длину шланга с учетом объема воды в бассейне.

Важно! Расчеты получатся всегда примерные, так как на нагрев воды влияет температура наружного воздуха, интенсивность использования бассейна, наличие укрытия чаши и другие нюансы.

Проще всего собрать для бассейна солнечный коллектор из ПНД труб черного цвета. Оптимально отдать предпочтение пирамидальной конструкции открытого типа. Трубу покупают именно черного цвета, чтобы лучше притягивалась солнечная энергия. Светлые оттенки отражают солнечный свет. Например, в трубе голубого цвета вода медленнее будет прогреваться.

Совет! При покупке ПНД трубы нужно удостовериться в наличии на черных стенках продольной синей полосы. Маркировка обозначает, что пластик не технический, а подходит для питьевой воды.

Каркасом коллектора выступает пирамида из бруса. Для ее изготовления берут квадратный кусок фанеры площадью 1 м2. По центру фиксируют стойку. От углов фанеры к вершине опоры устанавливают наклонные элементы из бруса. Получившаяся пирамида напоминает подставку под новогоднюю елку. На готовую конструкцию спиралью наматывают ПНД трубу. Между каждым витком оставляют зазор около 1,5 см. К наклонным элементам пирамиды трубу фиксируют хомутами. Крепления предотвратят съезжание витков. Концы трубы подключают к насосной системе бассейна.

Совет! Чтобы повысить эффективность самодельного коллектора, на основании из фанеры наклеивают любой фольгированный материал. Отражатель будет направлять солнечные лучи на шланг.

На видео пример солнечного коллектора:

https://youtube.com/watch?v=oIQEh6UO104

Чтобы изготовить закрытого типа солнечный коллектор для уличного бассейна, нужно выполнить следующие действия:

1. Максимально ближе к бассейну на солнечном участке выбирают место под панельный гелиоколлектор. Лицевая часть аккумулирующего устройства должна смотреть на юг. Выбранное место очищают от травы, снимают лопатой дерновой слой. Дно ямы застилают геотекстилем, засыпают до уровня земли песком и щебнем. Сверху на подушке выкладывают площадку из тротуарной плитки, накрывают ее любым гидроизоляционным материалом.
2. Из бруса сечением 50х50 мм собирают раму, которая исполнит роль каркаса короба. Внутри здесь будет лежать труба. Нижнюю часть рамы обшивают фанерой. Этой плоскостью короб будет направлен на север.
3. Раму щита усиливают монтажными уголками. Аналогично из этих элементов устанавливают выступы, за которые будет фиксироваться шланг коллектора. Из бруса собирают каркас для вертикальной установки щита. Располагают его на подготовленной площадке. К каркасу тыльной стороной, обшитой фанерой, крепят щит.
4. По периметру рамы с лицевой стороны крепят рейки. Они должны иметь пазы под стекло. Весь щит красят краской черного цвета. Внутри щита укладывают шланг черного цвета. Расстояние между каждой линией выдерживают 4,5 см. К заранее подготовленным выступам шланг фиксируют хомутами или пластиковыми держателями. Трубу изогнуть под крутым углом для укладки в короб не получится. Ее режут кусками, а для соединения применяют фасонные элементы: уголки, муфты.
5. После монтажа шланг коллектор подключают к насосной системе бассейна, проводят гидравлическое испытание. Если все нормально, приступают к остеклению. Для этих целей оптимально использовать стекло. Если его нет, подойдет поликарбонат, но его прозрачность меньше, за счет чего снизится КПД коллектора.

После остекления можно осуществлять подогрев воды в бассейне солнечным коллектором самостоятельной сборки. Система запускается от ручного включения насоса. При желании можно поставить автоматику с термодатчиками.

Жарким солнечным днем вода внутри шланг аккумулирующего устройства прогреется до температуры + 70 оС. Примерно за 4-7 часов работы циркуляции вода в бассейне прогреется до + 25 оС. Однако эти показатели примерные. Температура нагрева зависит от объема бассейна и размера коллектора.

Особенности сборки систем с применением солнечного коллектора

В проектировании автономных систем для горячего водоснабжения и отопления на базе солнечных коллекторов следует всегда предусматривать наличие накопительного бака, который будет выступать в качестве аккумулятора тепловой энергии. Это связано с неравномерным как поступлением энергии, так и ее расходом.

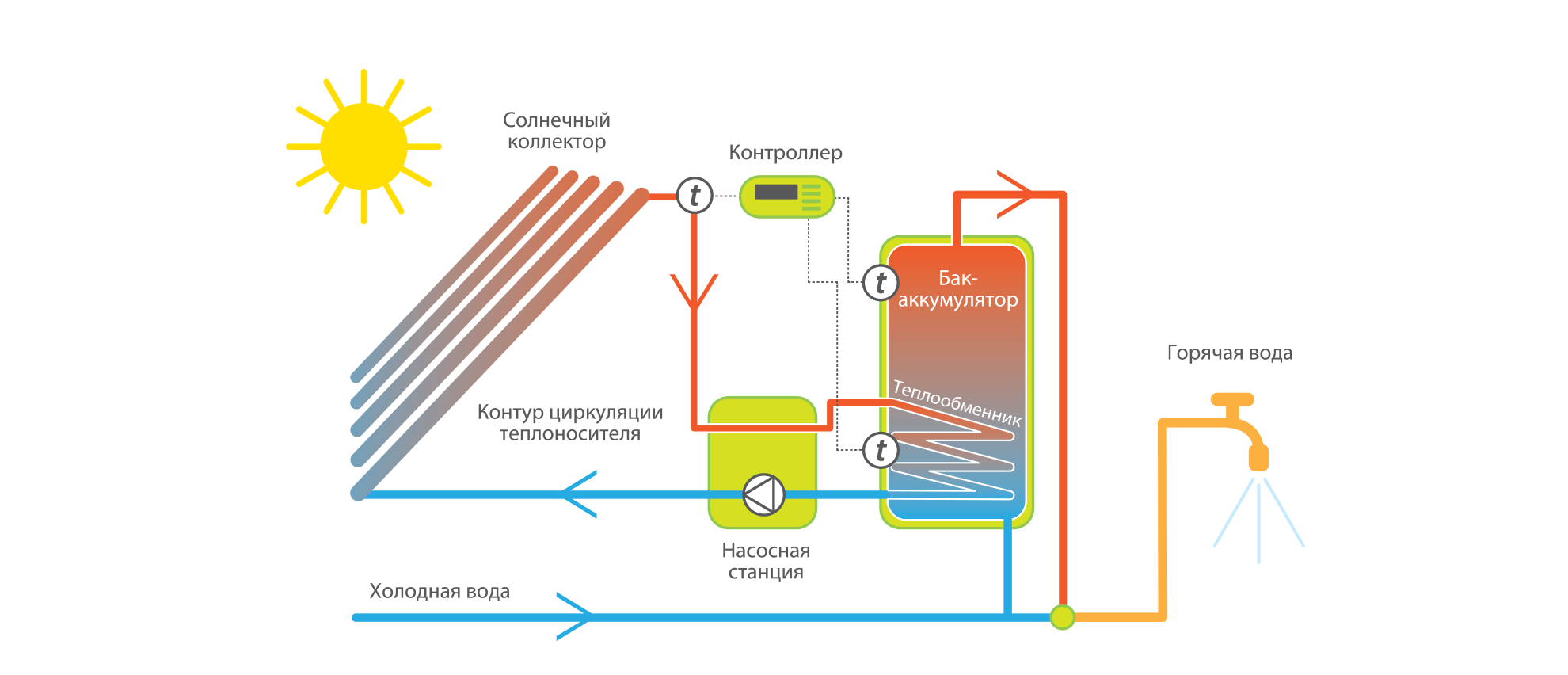

Существуют следующие проверенные на практике схемы подключения в систему солнечного коллектора.

• С естественной циркуляцией. В данной схеме накопительный бак располагается выше уровня солнечного коллектора.
• Схема для отопления дома с участием солнечного коллектора.Интенсивность солнечного излучения зависит от географической широты. На северных широтах России его может быть недостаточно для обогрева помещения в зимних условиях. Наиболее эффективна его работа будет в паре с традиционным источником тепла, работающего на твердом топливе или газе. В представленной ниже схеме отопительный котел обозначен за номером 12.
• Схема использования гелиоустановки для одновременного снабжения дома горячим водоснабжением и отоплением.

  Отличительной особенностью этой схемы является наличие дополнительной накопительной емкости. Ее необходимость вызвана разделением питьевой воды и технической, поступающей исключительно в систему отопления.

• Солнечный коллектор как источник подогрева воды в бассейне.

  Солнечный коллектор позволяет поддерживать оптимальную температуру в бассейне в течение всего времени суток.

Солнечный коллектор Дача сезонный
