Солнечный водонагреватель своими руками

Устройство и виды

Условно данные системы можно классифицировать на два вида:

• жидкостные (о которых мы говорим в данном материале);
• воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

• попадает максимальное количество солнечного света,
• имеет большую площадь,
• установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

• вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
• плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
• термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
• трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

• корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
• внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
• по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
• также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
• собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

• минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
• сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
• концы трубок соединены с трубой, по которой проходит теплоноситель;
• при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
• у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Гелиосистема и ее достоинства

Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:

• солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
• данная система является экологически чистой и не наносит вред окружающей среде;
• она сохраняет природные ресурсы, такие как уголь и природный газ;
• является эффективным решением энергетической проблемы для дома;
• солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
• длительный срок эксплуатации;
• система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
• безопасная эксплуатация;
• возможность сделать своими руками;
• эстетичный внешний вид;
• наличие возможности выбирать коллектор по параметрам.

Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней. Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:

• наличие качественного утепления домашних помещений;
• можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
• для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
• обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;

Правильный вариант установки коллектора

• размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
• установленные батареи не должны затеняться соседними постройками или деревьями.

Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.

Принцип действия солнечного водонагревателя

Для того чтобы изготовить работающий солнечный водонагреватель, нужно понять его принцип работы. Лучше всего рассмотреть схему работы водонагревателя на примере вакуумного водонагревателя промышленного изготовления. Такое устройство может подогревать воду даже в зимнее время при умеренных морозах. Всё, что для него нужно, это солнце.

Это необходимо для того, чтобы избежать потери тепла и исключить воздействие окружающей среды.

Функционирование  вакуумного солнечного водонагревателя состоит из следующих этапов:

• Рабочее вещество во внутренней трубке под действием солнечного тепла переходит в парообразное состояние. Пар поднимается в верхнюю часть;
• Через стенки этой трубки рабочее вещество контактирует с водой, которая проходит по медному коллектору в верхней части водонагревателя. В результате рабочее вещество нагревает воду в коллекторе;
• Рабочее вещество охлаждается, переходит в жидкое состояние и стекает вниз трубки;
• После этого цикл повторяется;
• Вода, которая была нагрета в медном коллекторе, проходит по змеевику бойлера и подогревает воду во внутреннем контуре. И эта вода уже используется для отопления или ГВС.

На изображении ниже показана схема работы вакуумного солнечного водонагревателя.

Принцип работы вакуумного водонагревателя

Медную трубку змеевика чаще всего припаивают к пластине из меди (или другого металла с высокой теплопроводностью) или запрессовывают в неё. Эта пластина вместе со змеевиком выкрашивается в чёрный цвет, чтобы лучше собирать солнечное тепло. Лицевая сторона плоского коллектора защищена прочным стеклом. Все стыки должны быть промазаны термостойким герметиком.

Плоский солнечный водонагреватель

Он эффективно работает только в летнее время года и в безоблачную погоду. Такая конструкция может быть собрана своими руками.

Разновидности солнечных водонагревателей

Теперь поговорим о разновидностях солнечных водонагревателей. Они классифицируются по различным конструктивным особенностям.

К примеру, по типу циркуляции теплоносителя различают следующие водонагреватели:

• С естественной циркуляцией;
• С принудительной.

В первом случае вода циркулирует благодаря своим физическим свойствам. При нагреве она увеличивается в объёме, плотность у неё снижается. В результате жидкость по трубкам поднимается вверх, а на её место поступает холодная вода. Для прохождения естественной циркуляции резервуар должен находиться сверху коллектора, а это не всегда удобно.

Во втором случае накопительный резервуар устанавливается в подвальном помещении, а принудительная циркуляция обеспечивается специальными насосами. При такой организации роль теплоносителя может выполнять масло. Оно очень хорошо справляется с этой функцией.

Водонагреватели можно классифицировать по конструкции коллектора:

• Вакуумные. Теплоноситель находится в трубке, которая запаяна в вакуумной колбе. Эта колба выполнена из кварцевого стекла пропускающего солнечное тепло, а также ультрафиолет. Это очень эффективные конструкции, где потери тепла минимальны. Если в качестве теплоносителя используется вода, то нагрев происходит до кипения. Если там будет масло, то его можно разогреть до 200─300 градусов. Практически все вакуумные водонагреватели фабричные и стоят довольно дорого;
• Панельные. Конструкция самая простая. Коллектор выкрашен в чёрный цвет, помещён в корпус с теплоизоляцией и герметично закрыт стеклом, пластиком, поликарбонатом и т. п. Эффективность оставляет желать лучшего. Это объясняется тем, что жидкость теряет некоторую часть тепла при прохождении коллектор. Эти потери обычно весьма ощутимы. Панельные солнечные водонагреватели хорошо подходят для регионов, где высокая солнечная инсоляция.

Солнечный водонагреватель с замкнутым контуром

Кроме того, водонагреватели можно классифицировать по типу контура:

• Разомкнутый контур. Такая конструкция используется при организации подачи горячей воды в жилой дом. В роли теплоносителя выступает вода, которая после нагрева уже не попадает обратно в коллектор. Она расходуется на бытовые нужды;
• Один замкнутый контур. Применяется при отоплении жилого дома. В этом случае теплоноситель из водонагревателя подмешивается к другой жидкости (возможно, не вода), которая была нагрета в основном котле. В замкнутом контуре теплоноситель после нагрева проходит систему отопления и снова возвращается в коллектор;
• Два замкнутых контура. Такие водонагреватели являются универсальными и самыми эффективными. Такую систему можно использовать для выработки горячей воды или отопления круглый год. Нагревшись в коллекторе, теплоноситель идёт в теплообменник и передаёт тепло во второй контур. И уже теплоноситель в этом втором контуре расходуется в качестве горячей воды или для отопления дома.

Теплоноситель также может быть различным. Чаще всего используются вода, антифриз, масло. Можно ещё подразделить водонагреватели по общему принципу работы на пассивные и активные системы.

• Пассивный. Абсорбция и накопление энергии происходят сами собой без всяких механизмов контроля. Подобные системы просты и не требуют серьёзных вложений. За это приходится расплачиваться неравномерной работой и скачками мощности. Примером может служить бак над летним душем, который выкрашен в чёрный цвет. Обычно так работают системы с одним контуром. Здесь приёмный бак должен находиться над коллектором;
• Активный. Здесь нет минусов пассивного водонагревателя. Здесь солнечная энергия преобразуется в тепловую и периодически передаётся в накопительную ёмкость, бойлер или напрямую потребителям. Стабильная работа достигается благодаря системе принудительной циркуляции. Эта схема работает в системах с одним и двумя контурами. В таких системах часто можно видеть насосы, панели, измерительные приборы и т. п.

Из старого холодильного оборудования

Попробуем подробно разобраться, как сделать водонагреватель из старого холодильника, для этого нам потребуется:

• Змеевик от холодильного оборудования.
• Деревянный брус (для постройки корпуса приспособления) размером 50*50 мм.
• Стекло.
• Резиновую прокладку размером чуть больше вашего змеевика.
• Фольга или другой материал, способный отражать солнечные лучи.
• Трубка для подвода воды к приспособлению.
• Уплотнитель.
• Теплоизоляция.

Для изготовления солнечного бойлера своими руками нам потребуется отсоединить от холодильника решетку конденсатора, (которая расположена на задней панели аппарата) хорошо её промыть, так как в ней находился фреон и масла, воду, полученную при помощи нагрева в данном приспособлении лучше использовать для технических целей, для приготовления пищи она не подходит.

При помощи деревянного бруса постройте короб, размер которого зависит от габаритов решетки, дном послужит резиновый настил, с тыльной стороны для прочности набейте поперечные бруски. Поверх настила уложите теплоизоляцию, затем выбранный вами отражатель, например, фольгу, она стелется для того, чтобы происходил подогрев воды с двух сторон.

С помощью уплотнителя обеспечьте герметизацию имеющихся щелей, чтобы создать эффект «парника». Не забудьте сделать технические отверстия для подвода труб. Закрепите теплообменник при помощи клипс-держателей, накройте сверху стеклом, предварительно вырезанного нужного размера, для прочности можно посадить на двухсторонний скотч. Затем снова произведите герметизацию стыков, самый дешевый метод — это обмотать по периметру короба скотчем.

Для безопасности конструкции вкрутите несколько саморезов, дабы со временем стекло не съехало, поскольку приспособление будет установлено под наклоном. При установке на выбранном месте трубка входа холодной воды должна быть направлена вниз, а выхода горячей вверх. Это самый малозатратный способ получения нагретой воды для дома.

Как работает коллектор – все просто

Любая из рассматриваемых в статье конструкций для преобразования солнечной энергии в тепловую имеет два основных компонента – теплообменное и светоулавливающее аккумуляторное устройство. Второе служит для улавливания солнечных лучей, первое – для их модификации в тепло.

Самый прогрессивный коллектор – вакуумный. В нем аккумуляторы-трубы вставляются друг в друга, а между ними формируется безвоздушное пространство. По сути, мы имеем дело с классическим термосом. Вакуумный коллектор за счет своей конструкции обеспечивает идеальную теплоизоляцию устройства. Трубы в нем, кстати, имеют цилиндрическую форму. Поэтому лучи Солнца попадают на них перпендикулярно, что гарантирует получение коллектором большого количества энергии.

Прогрессивные вакуумные устройства

Существуют и более простые устройства – трубные и плоские. Вакуумный коллектор превосходит их по всем показателям. Единственная его проблема – относительно высокая сложность изготовления. Собрать такой прибор дома можно, но потребуется приложить немало усилий.

Теплоносителем в солнечных коллекторах для отопления, о которых идет речь, выступает вода, которая стоит мало, в отличие от любых современных видов топлива, и не выделяет в окружающую среду углекислого газа. Устройство для улавливания и преобразования лучей Солнца, которое можно сделать самому, с геометрическими параметрами 2х2 квадратных метра, способно в течение 7–9 месяцев обеспечивать вас ежедневно примерно 100 литрами теплой воды. А конструкции больших размеров вполне можно эксплуатировать и для отопления дома.

Если вы хотите сделать коллектор для круглогодичного использования, нужно будет установить на него добавочные теплообменники, два контура с веществом-антифризом и увеличить его поверхность. Подобные устройства обеспечат вас теплом и в солнечную, и в пасмурную погоду.

Каким должен быть самодельный солнечный коллектор?

Из-за невысокой эффективности воздушных коллекторов домашние мастера отдают предпочтение водяным устройствам, которые бывают вакуумными или плоскими, с замкнутой или открытой системой теплообмена.

Плоский коллектор – довольно простой для самостоятельного изготовления прибор. Состоит из металлического корпуса прямоугольной формы, внутрь которого интегрирован теплоприемник, чаще всего в виде медного или алюминиевого трубчатого змеевика.

Для лучшего поглощения солнечных лучей (абсорбции) его покрывают селективной краской черного цвета. Снизу обязательно укладывается слой теплоизоляционного материала или резины, а сверху конструкция накрывается крышкой, для изготовления которой используется стекло или, например, поликарбонат, хотя возможно применение и других светопропускающих материалов.

Принцип работы плоского коллектора довольно простой: поглощенное тепло передается теплоносителю (в данном случае жидкости), циркулирующему по змеевику.

Прозрачная крышка выполняет одновременно несколько функций: защищает теплообменник от негативных природных явлений (осадков, ветра), а также грязи и пыли, при этом свободно пропускает солнечные лучи.

Герметичность конструкции исключает возможность попадания грязи под стекло на теплоприемник и не допускает выветривания накопленного тепла через естественные щели.

Наиболее эффективен данный вид коллекторов при эксплуатации в теплое или межсезонное время года, зимой его КПД значительно снижается.

Проблема потери тепла решена в вакуумном коллекторе. В нем трубки помещаются в светопрозрачные стеклянные колбы, из которых предварительно выкачивается воздух. Трубки в этой конструкции обязательно имеют абсорбционное покрытие и дополнительно заполняются хладагентом.

Непосредственно трубки соединяются своими концами с магистралью, по которой движется теплоноситель. Под воздействием солнечных лучей хладагент закипает и превращается в пар, который, по законам физики, поднимается вверх по трубке и при контакте с теплоносителем остужается, отдавая накопленное тепло.

Следует отметить: вакуумный солнечный коллектор в сравнении с плоскими более эффективен за счет того, что удельная теплота вещества в парообразном состоянии выше, чем в жидком.

Именно из-за такой особенности вакуумные коллекторы эффективны и в зимнее время, при минусовых температурах, хотя их КПД может несколько снизиться за счет уменьшения светового дня и увеличения пасмурности.

Вариантом вакуумного коллектора можно считать и конструкции, в которых трубки сразу заполняются теплоносителем. Но они обладают одним существенным недостатком – сложностью проведения ремонтных работ. В этом случае, если из строя вышла какая-либо из трубок, потребуется полная замена всей конструкции.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Назначение гелиоколлектора, его достоинства и недостатки

Солнечный водонагреватель (жидкостной гелиоколлектор) — это устройство, которое с помощью энергии Солнца нагревает теплоноситель. Он применяется для отопления помещений, организации горячего водоснабжения, подогрева воды в бассейнах и т. д.

Солнечный коллектор обеспечит дом горячей водой и теплом

Предпосылками для использования экологичного водонагревателя является тот факт, что солнечное излучение падает на Землю круглый год, хоть и отличается интенсивностью зимой и летом. Так, для средних широт суточное количество энергии в холодное время года достигает 1–3 кВт*ч на 1 кв.м, тогда как в период с марта по октябрь эта величина варьируется от 4 до 8 кВт*ч/м2. Если же говорить о южных регионах, то цифры можно смело увеличивать на 20–40%.

Как видно, эффективность работы установки зависит от региона, но даже на севере нашей страны гелиоколлектор обеспечит потребность в горячей воде — главное, чтобы на небе было поменьше туч. Если же говорить о средней полосе и южных областях, то работающая от Солнца установка сможет заменить бойлер и перекрыть потребности теплоносителя отопительной системы в зимнее время. Разумеется, речь идёт о производительных водонагревателях в несколько десятков квадратных метров.

Таблица: распределение солнечной энергии по регионам

Средняя дневная сумма солнечной радиации,кВт*ч/м2
Мурманск	Архангельск	Санкт-Петербург	Москва	Новосибирск	Улан-Удэ	Хабаровск	Ростов-на-Дону	Сочи	Находка
2,19	2,29	2,60	2,72	2,91	3,47	3,69	3,45	4,00	3,99
Средняя дневная сумма солнечной радиации в декабре, кВт*ч/м2
0,05	0,17	0,33	0,62	0,97	1,29	1,00	1,25	2,04
Средняя дневная сумма солнечной радиации в июне, кВт*ч/м2
5,14	5,51	5,78	5,56	5,48	5,72	5,94	5,76	6,75	5,12

Достоинства солнечных водонагревателей:

• относительно простая конструкция;
• высокая надёжность;
• эффективная эксплуатация независимо от времени года;
• длительный срок службы;
• возможность экономии газа и электроэнергии;
• не требуется разрешение на установку оборудования;
• небольшая масса;
• простота монтажа;
• полная автономность.

Что касается отрицательных моментов, то без них не обходится ни одна установка для получения альтернативной энергии. В нашем случае к минусам относятся:

• высокая стоимость заводского оборудования;
• зависимость КПД гелиоколлектора от времени года и географической широты;
• подверженность градобитию;
• дополнительные затраты на установку теплоаккумулирующей ёмкости;
• зависимость энергетической эффективности прибора от облачности.

Рассматривая плюсы и минусы солнечных водонагревателей, не стоит забывать и об экологической стороне вопроса — подобные установки безопасны для человека и не наносят вреда нашей планете.

Заводской гелиоколлектор напоминает конструктор, с помощью которого можно быстро собрать установку требуемой производительности

Из старого электрического бойлера

Первым этапом изготовления солнечного бойлера своими руками необходимо снять корпус и слой утеплителя, это можно сделать при помощи болгарки, если на баке есть ржавчина, произведите его зачистку железной щеткой, если в баке была течь, устраните. Обезжирьте бак и покрасьте его черной матовой краской.

Необходимо построить корпус и установить его в предполагаемом месте установки. Из деревянных брусков сколотите корпус, оббейте его фанерой, с фронтальной стороны утеплите стекловатой или другим теплоизоляционным материалом и обшейте ОСБ плитой, покрасьте черной краской, чтобы лучше держал температуру нагретой жидкости. Для устойчивости конструкции изготовьте подставку. При установке учтите тот факт, что горячая вода поднимается вверх. Несложно изготовить самостоятельно и накопительный водонагреватель.

Кроме фото, Вы можете посмотреть видео о солнечном водонагревателе, который автор сделал своими руками:

Как работает солнечный коллектор?

Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.

Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:

• воздушные;
• водяные плоские;
• водяные вакуумные.

Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:

Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

• Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
• Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
• Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Создание корпуса для водонагревателя

Справедливости ради уточним, что наличие корпуса в принципе не обязательно, если водонагреватель предполагается установить в одном определенном месте навечно. Но так как ничего вечного не существует, а в разные периоды года требуется устанавливать гелиоколлектор под разными углами, чтобы его поверхность была перпендикулярна солнечным лучам, лучше создать модель с корпусом. Это требует не так много усилий, а пользы будет больше.Если в хозяйстве имеется ненужная оконная рама — она является готовым корпусом для солнечного водонагревателя. Если же рамы нет, ее можно быстро сделать своими руками.Первое, с чем необходимо определиться — это размер корпуса. Вариантов множество, но чаще всего ширина составляет 40-80 см, а высота — 60-200 см. Но можно выбрать любые другие параметры, лучше подходящие к предполагаемым условиям использования.

Раму удобно выполнить из пластика, металла или дерева. Сгодится все, что есть под рукой. При этом высота профиля должна быть 3-6 см, чтобы внутри осталось достаточно место для закрепления теплообменника.

Когда рама готова, к ней прикрепляется дно: лист металла, пластика, фанеры и т. д. на выбор.

Как сделать самостоятельно проточный гелиоколлектор

Рассмотрим несколько вариантов самостоятельного изготовления солнечного водонагревателя проточного типа.

Материалы:

• резиновый садовый шланг;
• деревянный каркас;
• утеплитель;
• теплопоглощающий материал;
• стекло.

Инструкция:

1. Бухта шланга скручивается по спирали, закрепляется в таком положении.
2. Под необходимое количество таких теплообменников изготавливается деревянный каркас.
3. Дно устилается утеплителем (пенопласт, минвата).
4. Сверху покрывается темным материалом, он должен быть матовым, так как глянцевый или зеркальный будет отражать солнечные лучи.
5. На темную поверхность укладываются бухты шлангов, закрепляются. Их также желательно окрасить в черный цвет.
6. Внутри рамы просверливаются отверстия по диаметру шлангов для входов/выходов горячей/холодной воды.
7. Сверху на деревянное основание укладывается стекло, закрепляется герметиком.
8. Система подключается к водопроводу.

Также вместо резинового шланга может использоваться контур из медных труб, радиатор охладительной техники и т.д. Принцип конструкции остается прежний.

Особенности обустройства солнечного коллектора

Это полноценный прибор, использовать который можно будет много лет.

Понадобится:

• медная или стальная трубка (можно и готовый змеевик, только тщательно промытый);
• большие трубы;
• утеплитель в рулонах;
• ДСП;
• оконное стекло;
• герметик, замазка или пена;
• листы меди (или более дешёвый матовый материал на подложку);
• бак;
• уголок;
• заглушки, саморезы, штуцера, дюбеля;
• краска тёмного цвета.

Порядок работы:

1. Из двух медных трубок делается основа. На одном конце каждой трубки устанавливается штуцер и заглушка, а на другом нарезается резьба.
2. Через каждые 10 см размечаются отверстия. Просверливаются (диаметр не более 9 мм.)
3. В получившиеся отверстия вставляются трубки, стык проваривается. Должна получиться решётка.
4. Делается подложка. Можно из меди или более дешёвого аналога. Листы скрепляются меж собой (медь сваривается) и крепится к змеевику.
5. Получившаяся конструкция покрывается чёрной краской.
6. Изготавливается ящик-каркас. Из ДСП при помощи металлических уголков и саморезов. В него по размеру должен входить медный змеевик. Высота боковых стенок – около 25 см.
7. На его дно стелется утеплитель. Например, изовер.
8. Устанавливается змеевик на медных листах.
9. Ящик закрывается стеклом. Места стыков герметизируются замазкой, пеной, монтажным клеем или чем-то подобным.

Как изготовить простейшую модель солнечного водонагревателя

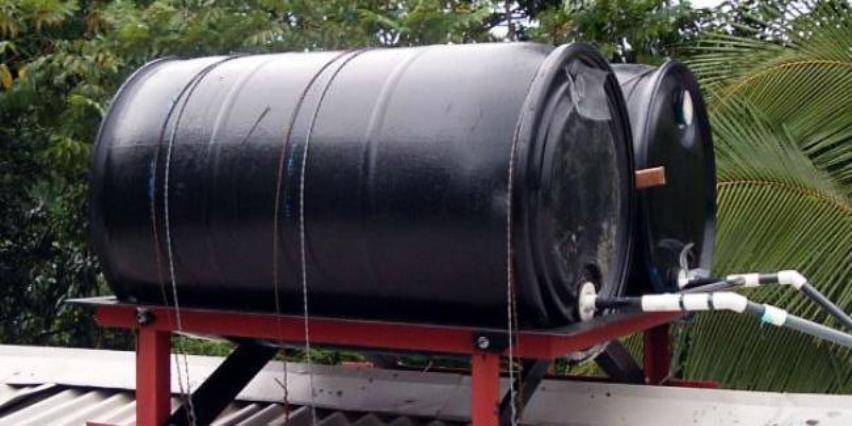

Простейшим решением солнечного водонагревателя является бочка, окрашенная в черный цвет и установленная на крыше. Внутридомовая магистраль подключается к этой бочке и подает подогретую воду в точки раздачи.

Бочку можно заменить простым достаточно мелким корытом, закрываемым прозрачной крышкой. В обоих случаях система должна включать в себя:

• трубу подачи холодной воды;
• трубу перелива;
• запорные элементы;
• трубу выпуска подогретой воды.

Однако при облачной погоде оба этих варианта характеризуются крайне низкой эффективностью. Что же касается использования корыта, то дело осложняется необходимостью держать его в горизонтальном положении. Это не позволяет придать емкости такое положение относительно солнца, в котором обеспечивается максимальный нагрев воды.

Основные производители

Давайте рассмотрим некоторые крупные фирмы, занимающиеся выпуском водонагревателей от солнечной энергии. Итак, топ-производителей на мировом рынке:

• Итальянская фирма выпускает коллектора вакуумного типа KAIROS VT. Имеются модификации с 15 или 20 трубками;
• Немецкий производитель предлагает три модели SKR21, SKR12, SKR6;
• Ещё одна немецкая фирма, выпускающая модели с 6 или 12 трубками. Причём их можно объединять в блоки для увеличения мощности системы;
• Sunrain Solar Energy. Это китайский производитель, который занимается выпуском солнечных водонагревателей;
• И ещё одна немецкая фирма, которая предлагает два водонагревателя под марками Vitosol 200 и 300. Эти модели различаются конструкцией узла нагрева;
• Итальянский производитель, выпускающий модель Ecotube.

Водонагреватель KAIROS VT

Здесь стоит сказать, что продукция этих фирм относится к высшему классу и обеспечивается гарантией, но по деньгам её позволить сможет не каждый. Поэтому большую часть спроса на рынке закрывают малоизвестные производители.
