Автоматика для скважины: основные виды, принцип работы и схемы подключения

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 — 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

Отлично зарекомендовала себя и автоматика «Джилекс»

• имели пропускную способность до 100 л/мин.;
• работали от напряжения в сети не выше 230 Вт;
• сила тока составляла 6-8 А;
• перекачиваемая вода не превышала температуру 75 °С;
• труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети. Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении

Монтируется автоматика между точкой потребления и насосом

Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

Автоматика «Джилекс» устанавливается только вертикально

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

Производители

Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.

В числе таких компаний можно отметить несколько.

«Юнипамп» российская компания, производящая надежное качественное оборудование по умеренной цене. Автоматика отличается широким выбором под различные насосные системы, рассчитана на работу с агрегатами мощностью не более 1.5 кВт. Конструкционно манометр совмещен с реле давления, такая особенность упрощает установку.

• Grundfos – датская автоматика высокого качества. Основными особенностями продукции являются:
  • уровень защиты – IP52, автоматика с такой маркировкой может устанавливаться практически в любых условиях;
  • безотказное качество;
  • часть изделий рассчитана на напряжение менее 220В;
  • широкий выбор моделей под различные типы и мощности насосов.

• Condor – немецкая аппаратура безупречного качества. Их продукция выделяется такими качествами:
  • двухполюсные реле давления;
  • универсальные настройки режимов работы;
  • высокая стоимость.

• Italtecnica – итальянская фирма, выпускающая автоматику хорошего качества по умеренной цене. Оборудование рассчитано на диапазон давления 1-5 бар. Гарантийный срок изделий – 1 год. А также они производят автоматику для насосных станций, параметры работы таких устройств следующие:
  • рабочее давление – 1.4-2.8 бар;
  • полимерный материал корпуса с изолирующей прокладкой;
  • противопригарная защита из серебра с никелем;
  • контактные клеммы медные.

Среди производителей качественной продукции водоснабжения можно также выделить бренды «Джилекс», «Прессконтроль», Espa, «ВиСтан 3», «Акваробот», «Малыш» и Alco.

Устройство и принцип действия агрегата

Основное количество скважин на дачных участках имеет глубину до 20 м – оптимальную для установки автоматического оборудования. При данных параметрах не нужно приобретать глубинный насос, систему автоматического контроля или промежуточную емкость: прямо из скважины (или колодца) вода поступает к точкам разбора. Чтобы обеспечить правильное подключение насосной станции, необходимо разобраться, из чего она состоит и как работает.

Основными функциональными узлами станции является следующее оборудование:

• Насос центробежного типа, обеспечивающий подъем воды и транспортировку ее в дом.
• Гидроаккумулятор, смягчающий гидравлический удар. Он состоит из двух частей, разделенных мембраной.
• Электрический двигатель, соединенный с реле давления и насосом.
• Реле давления, контролирующее его уровень в системе. Если давление падает ниже определенного параметра – оно запускает мотор, если появляется переизбыток давления – выключает.
• Манометр – прибор для определения давления. С его помощью производят регулировку.
• Система водозабора, оснащенная обратным клапаном (находится в колодце или скважине).
• Магистраль, соединяющая водозабор и насос.

При помощи данной формулы можно определить максимальную глубину всасывания: схема демонстрирует наглядно, какие измерения для этого необходимо сделать

Наиболее распространенный вариант насосной станции — гидроаккумулятор с закрепленным сверху поверхностным насосом и узлом, включающим манометр, реле давления и защиту от сухого хода

Как видно из таблицы, стоимость насосных станций может быть различной. Она зависит от мощности, максимального напора, пропускной способности, производителя

Перед монтажом насосного оборудования необходимо приобрести все функциональные части согласно параметрам скважины и водопроводной системы.

Обратный клапан

Пропускает воду только в одном направлении, из скважины в систему водоснабжения. Элементы клапана – крышка, корпус, пружина, тарельчатый шток с резиновой прокладкой. В колодезных насосах со встроенной автоматикой этот клапан уже есть. Если он не встроен, то его ставят отдельно, сразу за скважинным насосом.

Под напором воды тарелка смещается и пропускает воду в трубу. При обратном движении тарелка упирается в выступы (седло) и герметично закрывает просвет клапана.

Компания Загород рекомендует обратные клапаны ITAP (Италия). Корпус клапана изготовлен из латуни, диск из нейлона, а уплотнение из жесткого каучука NBR. Рабочие температуры – от -20 до 100 градусов Цельсия. Также хорошо себя зарекомендовали клапаны Tiemme, Danfoss, Valtec.

Какую насосную станцию выбрать?

Перед выбором насосной станции вам, прежде всего, необходимо ответить на ряд существующих вопросов:

1. Сфера использования. Насосы могут быть как промышленными, так и бытовыми. Если его установка будет происходить дома, тогда, конечно, лучше устанавливать бытовой насос.
2. Источник воды. Здесь вам необходимо определиться какой источник воды вы будете использовать. Исходя из этого, вам следует выбирать насосную станцию. На сегодняшний день существует три вида источников. К ним относится: колодец, скважина и водопровод.
3. Режим работы насоса. Станция может быть как ручной, так и автоматической. Какой режим работы лучше выбрать решать только вам.

По каким параметрам выбирают насосы

Чтобы понять, какой из этих вариантов будет более предпочтителен в той или иной ситуации, следует рассмотреть плюсы и минусы каждого из вариантов этих устройств.

Преимущества и недостатки центробежных насосов

Если сравнивать их с вибрационными моделями, то эти установки демонстрируют в 2–3 раза большую мощность и производительность. В среднем эти аппараты могут работать на протяжении более 5 лет при условии, что им приходится доставлять чистую воду.

В случае попадания в нее ила или камешков величиной 1–2 мм это приводит к уменьшению эксплуатационного ресурса в 5–10 раз. Если в насос случайно попадут в камешки величиной 3–5 мм, то это может стать причиной возникновения неполадок в работе насоса, что потребует проводить дорогостоящий ремонт. Средние цены на модели насосов такого типа находятся в пределах 7 000 р.

Кессон: назначение варианты устройства

Кессон — это водонепроницаемая камера, которая строится над скважиной. Она необходимо для защиты скважины от грунтовых вод, установки насосного оборудования, предохранения труб и оборудования от замерзания зимой.

Кессон может быть изготовлен из различных материалов. Наибольшей популярностью пользуются стальные и пластиковые кессоны. Как правило это готовые конструкции, которые устанавливаются над скважиной в заранее подготовленный котлован.

Рис.1.

Металлический кессон.

При желании кессон можно изготовить своими руками, например, из кирпича или бетонных колец. Для этого необходимо отрыть котлован вокруг пробуренной скважины, и в нем возвести постройку. Глубина котлована обычно составляет 2 метра. Размер камеры кессона может быть любой

Важно чтобы габариты кессона позволяли провести монтаж необходимого оборудования, а в последствии его обслуживание

Рис.2.

Кессон из кирпича.

При устройстве кессона важно обратить внимание на два момента: гидроизоляцию и теплоизоляцию. Гидроизоляция необходима. Чтобы кессон не был затоплен при повышении уровня грунтовых вод

Чтобы кессон не был затоплен при повышении уровня грунтовых вод

При затоплении кессона высока вероятность вывода из строя электрической части оборудования

Чтобы кессон не был затоплен при повышении уровня грунтовых вод. При затоплении кессона высока вероятность вывода из строя электрической части оборудования.

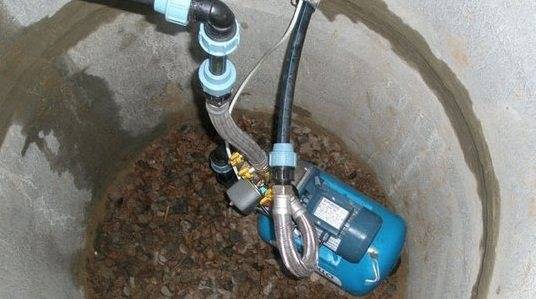

Рис.3.

Насосная станция установленная в кессоне.

Теплоизоляция убережет оборудование и трубы от замерзания зимой. Роль теплоизолятора выполняет грунт, в который заглублен кессон. Однако часто этого бывает недостаточно, поэтому целесообразно утеплить не только люк кессона, но и его стенки.

Если скважина эксплуатируется только в теплое время года, кессон можно не строить. В этом случае насосное оборудование можно разметить в доме. Чтобы трубы не повредил мороз, перед закрытием сезона с них достаточно слить воду.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

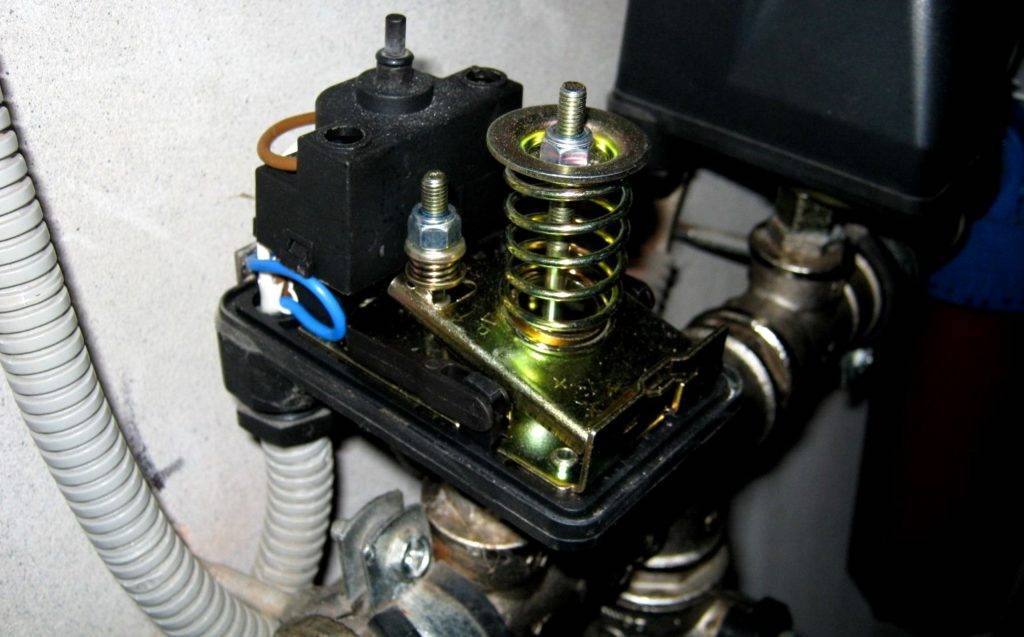

Электромеханические

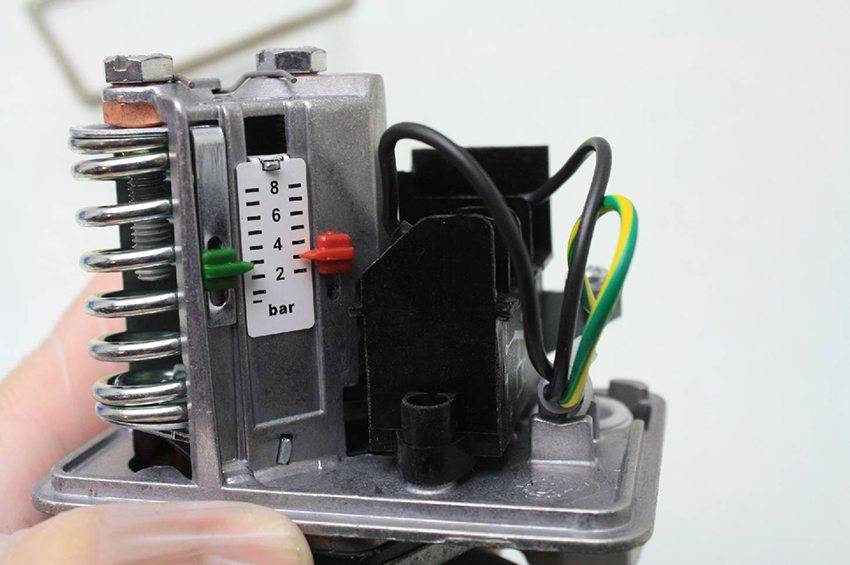

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Особенности электронной автоматики

Применительно к электронным блокам управления насосами, нужно отметить несколько важных моментов:

1. Определенные устройства не позволят регулировать давление включения и выключения насоса, поскольку такой параметр определен производителем как неизменный.
2. Некоторые устройства способны выключаться только по достижении насосом максимального уровня давления. Иногда эта функция может вызвать неудобства, например, уровень давления в 5 Бар довольно велик для обычной дачи или загородного дома, для обеспечения водоснабжения которых вполне хватит и 3 Бар. Соответственно, возникает необходимость регуляции уровня давления, что потребует от владельца дополнительной покупки редуктора давления, который стоит весьма недешево.

Поэтому, очень важно перед покупкой какой-либо автоматики для насоса ознакомиться с параметрами самого устройства, что убережет систему водоснабжения от повышенной нагрузки, а также от сбоев и поломок. Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак

В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Применение микропроцессорных электронных блоков

• последовательность чередования фаз;
• фазовая асимметрия;
• уровень температуры двигателя;
• показатель сопротивления изоляции;
• защита от «сухого» хода;
• защита от скачков напряжения в сети.

Эти устройства требуют вмешательства специалистов при их настройке и вводе в эксплуатацию. Они
оптимальны для насосов, имеющих большую мощность. Блоки обеспечивают ведение учета времени
работы насосов и потребление ими электроэнергии. С внедрением микропроцессорных электронных блоков появилась возможность осуществлять контроль работы насоса за счет компьютерного интерфейса.

Монтаж устройств обеспечивает возможность отключения насоса в условиях отсутствия водяного потока, то есть защиту от «сухого хода». Современная автоматическая адаптивная станция «Акробат» стабильно работает от сети до 120В при падении напряжения. Она способна автоматически выключаться в тех случаях, когда:

• отсутствует вода в системе водоснабжения;
• заклинивает рабочее колесо насосного оборудования;
• отсутствует давление воздуха в гидроаккумуляторе;
• происходит утечка воды из системы;
• насосная станция неправильно подключена к источнику водоснабжения.

Работа автоматики «Акробат» в условиях пониженного напряжения электросети осуществляется при
скорости водного потока больше 2 л/мин. Критический уровень глубины всасывания при этом составляет
8 м. Установка этой системы позволяет увеличить срок эксплуатации насосного оборудования в условиях адаптивной поддержки давления в системе водоснабжения.

Как автоматизировать работу дренажного насоса ↑

Управление дренажным насосным оборудованием всегда осуществляется по изменению уровня жидкости. Есть несколько вариантов устройств, но все они функционируют путём подачи или отключения питания (цепь разрывается или замыкается). Рассмотрим самые распространённые решения для дренажных приборов.

Способы применения поплавковых выключателей

Универсальное устройство, которое позволяет управлять насосами, когда необходимо откачивать жидкость или наполнять резервуары. Поплавковый выключатель представляет собой небольшой герметичный бокс из пластика со стационарно подсоединённым трёх- или четырёхжильным кабелем длиной до 10 метров. Именно таким типом автоматики снабжены простые бытовые насосы, но «поплавок» можно купить и отдельно.

Устанавливают поплавковый выключатель погружением в перекачиваемую жидкость, его прикрепляют к стенке ёмкости или фиксируют на силовом кабеле насоса. Чтобы более точно выставить диапазон рабочего уровня, на провод выключателя надевается и фиксируется скользящий груз. Меняя длину кабеля между выключателем и огрузкой, устанавливают оптимальные моменты срабатывания поплавка.

По сути, поплавковый выключатель является одновременно датчиком уровня и коммутирующим устройством. Работает он очень просто. Внутри корпуса с положительной плавучестью по специальному каналу свободно движется металлический шарик. При поднятии/опускании поплавка под углом около 45 градусов шар уходит в крайнее положение и ударяет по клавише двухпозиционного микровыключателя, который, в свою очередь, запитывает цепь, либо разрывает её.

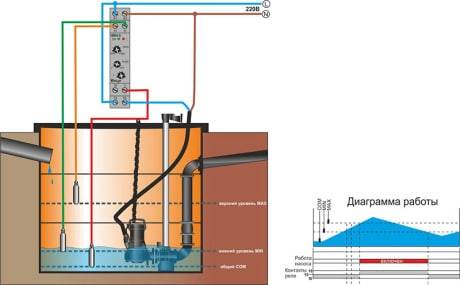

Схема устройства автоматики с тремя кондуктометрическими датчиками

Принцип работы такой системы управления основан на электропроводности перекачиваемых жидкостей. Электроды из нержавеющей стали погружают в воду. Один из них, контрольный, должен всегда находиться в воде, а другие, сигнальные, монтируют на своих уровнях. Между ними по рабочей среде постоянно передаются малые токи. Если вода достигает нижнего сигнального датчика, то между ним и контрольным электродом появляется прослойка из воздуха (который не проводит электричество), что сразу же улавливает управляющий блок. А когда вода поднимается до верхнего датчика, воздух, наоборот, вытесняется жидкостью, и сигнальная цепь замыкается.

Если поплавки могут работать как с пультом, так и самостоятельно, то такая автоматика обязательно комплектуется выносным блоком управления. Именно к нему поступают сигналы о состоянии слаботочных цепей внутри резервуара, а затем уже контролер отдаёт команду на срабатывание коммутирующего устройства (например, магнитного пускателя) для включения/выключения насоса. Кстати, многоэлектродные датчики могут управлять несколькими насосами, срабатывающими одновременно или поочерёдно, в том числе установленными в разных резервуарах.

В системе могут использоваться кондуктометрические датчики с несколькими электродами (для отслеживания большого количества уровней), но также возможны конфигурации, где функционирует только один электрод. Такая вариативность позволяет собрать автоматику для дренажного насоса своими руками, которая будет наиболее эффективной для конкретных условий. В любом случае кондуктометрические устройства управления надёжнее и намного точнее, чем системы контроля с поплавковыми выключателями.

Причины снижения давления в системе и как увеличить напор воды в насосной станции

Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:

На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода

1. Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
2. Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
3. Убедиться в герметичности всасывающего трубопровода.

Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.

Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.

Давление воды в системе легко регулируется автоматикой

Выбор датчика давления воды для насоса (блока управления)

При выборе блока управления для водоснабжения обращают внимание на следующее:

• значение рабочего давления должно быть равным, но лучше должно несколько превышать таковое в системе;
• пороговые величины сработки должны укладываться в диапазон (мин./макс.) мПа трубопровода с запасом;
• параметры тока, напряжения должны соответствовать сети. Обычно потребуется только учесть фазность;
• температурный режим. Есть изделия, не работающие при t° ниже +5° C и при превышении влажностью 70%;
• есть модели с обратным клапаном, манометром, встроенным датчиком холостого хода (в ЭРД почти всегда, в электромеханике — не во всех моделях). Конечно же, такие экземпляры лучшие, более продвинутые;
• второстепенные параметры: пыле- и влагозащищенность (минимум IP 44, а лучше 54, 65), тип резьбы (впрочем, можно подобрать переходники), вес и габариты.

Пример параметров электронного контроллера давления воды:

Ниже несколько советов по выбору:

Установка своими руками

Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.

Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):

• канализационный слив;
• клапан обратного типа;
• фильтр, отвечающий за тонкую очистку воды;
• вентиль входного вида;
• трубопроводы;
• насос;
• фильтр грубой очистки.

Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.

Установка погружной помпы и ее подключение

Для установки погружной помпы обычно используют оголовок, помещенный в кессонную яму вместе с оборудованием или адаптер, врезанный в боковую стенку обсадной трубы. В последнем случае все автоматические узлы помещаются в жилом доме или отдельном хозяйственном строении.

Рис.13 Схема подключения и установки глубинных насосов в скважину

При выборе автоматики для насоса основным критерием является ее стоимость, связанная с применяемым погружным электронасосом. При использовании недорогих электронасосов отечественного или китайского производства достаточно применения простейших автоматических приборов – функции дорогих управляющих блоков с такими агрегатами не будут полностью реализованы. Если приобретается дорогой аппарат (например электронасос Grundfos за 1000 у.е.) с частотным регулированием скорости вращения электродвигателя, использование любых других устройств кроме родного модуля Grundfos PM2 не имеет никакого смысла.

Установка погружной помпы и ее подключение

Для установки погружной помпы обычно используют оголовок, помещенный в кессонную яму вместе с оборудованием или адаптер, врезанный в боковую стенку обсадной трубы. В последнем случае все автоматические узлы помещаются в жилом доме или отдельном хозяйственном строении.

Рис.13 Схема подключения и установки глубинных насосов в скважину

Автоматика для скважины должна выбираться по основным критериям, к которым относится, стоимость, связанная с применяемым погружным электронасосом. При использовании недорогих электронасосов отечественного или китайского производства достаточно применения простейших автоматических приборов — функции дорогих управляющих блоков с такими агрегатами не будут полностью реализованы. Если приобретается дорогой аппарат (например электронасос Grundfos за 1000 у.е.) с частотным регулированием скорости вращения электродвигателя, использование любых других устройств кроме родного модуля Grundfos PM2 не имеет никакого смысла.

Автоматика для насосной станции

В момент опускания воды ниже критического уровня происходит перегрев насосного оборудования. Опасная ситуация возникает по той причине, что электрические и механические элементы насоса не погружены в воду, посредством которой осуществляется поглощение вырабатываемого тепла. Если снижение воды продолжится, то это приведет к переводу агрегата на режим «сухого хода», а это чревато повреждением подшипников центробежного насоса.

Для предотвращения этой проблемы в насосном оборудовании должна быть предусмотрена механическая и электрическая автоматическая защита. Благодаря автоматике удается наиболее правильно определить моменты необходимости включения и выключения насоса, чтобы обеспечить в водопроводе требуемый уровень давления. По этой причине при выборе ее необходимо ориентироваться на планировку системы водоснабжения.

Основными элементами автоматики для колодцев являются следующие:

• датчики давления в водопроводе;
• датчики сухого хода;
• датчики уровня воды;
• блоки управления;
• комбинированные блоки, которые могут содержать несколько элементов.

Виды оснащения для системы водоснабжения

Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

Смотрим видео, немного о видах насосов:

В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

• Динамические;
• Объемные.

В зависимости от того какой метод подачи используется, они делятся на:

1. Погружные;
2. Поверхностные.

Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

• Лопастные;
• Струйные;
• Воздушные.

Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

Из каких частей состоит автоматический блок

Применяется автоматика разных видов: от простой до высокотехнологичных блоков. Принято различать 3 группы таких устройств. К первому поколению относятся простые приборы:

Автоматический блок.

• реле давления, работающее совместно с гидроаккумулятором;
• реле холостого хода;
• поплавковый выключатель, способный в некоторых случаях заменить реле сухого хода.

Блоки управления второго поколения

Состоят из электронной части и набора датчиков, которые размещаются единым блоком на насосе или в магистрали водопровода. Управляет работой электронный блок, который принимает сигналы от датчиков. Параметры настраивают на электронной части. Многие модули работают только с фирменными электронасосами, настройки выставлены производителем.

С такими блоками управления насосом системы могут работать без гидроаккумулятора. Вода накапливается в трубах, где установлен датчик. Когда падает давление, он отсылает сигнал на электронный блок, тот включает насос.

Подобно приборам первого поколения, они реагируют на изменения давления, но существенно расширились возможности:

• отключение помпы происходит в течение секунды при нарушении параметров;
• обмотка защищена от перегрева в результате работы вхолостую;
• тонкая электронная регулировка;
• плавный пуск двигателей.

При протечке исключается многократный запуск и отключение, как это случается с электромеханическим реле, когда оно беспрестанно клацает в подобных случаях.

Третье поколение

Приборы сохранили достоинства второго поколения и приобрели новую возможность регулировать обороты двигателя электронасоса. Осуществляется она тонкой настройкой электроники. Это увеличивает ресурс работы помпы. При небольшом заборе воды двигатель работает на низких оборотах. Если потребление увеличивается, возрастает мощность помпы. Экономная работа позволяет существенно экономить на плате за электроэнергию.

Приборы третьего поколения.

Автоматические модули третьего поколения наиболее подходят для насосов водоснабжения без гидроаккумулятора. В системе всегда одинаковое давление, вода подается ровным потоком.

Модульная автоматика для скважины: преимущества и недостатки

Автоматика последних поколений собрана в небольшом блоке, подключить ее легко. Преимущества перед ранними электромеханическими приборами — в расширенных возможностях, это:

• тонкая электронная настройка;
• простой контроль и управление;
• увеличивается срок службы оборудования;
• экономится электричество;
• водопроводом с постоянным давлением удобнее пользоваться.

Не лишена модульная автоматика недостатков. Потребители относят сюда, прежде всего, высокую стоимость. Она в 10 раз выше цены на простые устройства. Работа зависит от качества электроснабжения, плохо переносятся скачки напряжения. Многие модули настроены на электронасосы одной марки.
