Русская печь с камином и лежанкой

Сушка

После завершения кладки русской печи надо будет провести процедуру сушки. Есть два способы. Можно, к примеру, распахнуть поддувальную дверку, вьюшки, задвижки (для создания сквозняка). Через 2 дня начинать топить камин при самой на низкой мощности (если камин дровяной, то использовать только сухие паллеты).

Работать печка при сушке должна по щадящему режиму: 2 раза в сутки по 40-60 минут ежедневно, пока стены не станут сухими на ощупь, а межкирпичный раствор не станет светлого цвета.

Стоит учитывать, что влага от сырого раствора будет испаряться. Нужно тщательно проветривать помещения после процедуры сушки. Если на стенках появляется конденсат, то воду надо вытирать тряпкой.

В зависимости от размеров печки сушка длится 4-7 суток. Затем можно начинать использовать печь в полную силу. Если начать включать камин на полную мощность без предварительной сушки, произойдет растрескивание стен.

Пробная топка

Первый раз нормально топить печь, можно при высохшей кладке. Необходимо выполнять очередность действий:

1. 2 недели печь прогревают небольшими закладками топлива, из тонких поленьев и щепы. Нежелательно полностью остужать печь. Качество прогрева проверяют, закладывая в прочистные каналы, смятые газеты. Небольшой огонь не подожжет бумагу, а насколько она отсыреет, покажет качество просушки;
2. Окончательный тоже делают постепенно, топить нужно несколько раз в сутки, постепенно увеличивают мощность пламени, увеличивая количество дров.

Частота чистки каналов зависит от используемого топлива, в основном это нужно делать 1-2 раза в год. Опытные печники советуют для прочистки дымовых каналов, раз в 2 недели топить печь шведку с камином сухими осиновыми дровами. Чистить трубу от сажи лучше всего вручную, или используя самодельную электрическую сажетруску.

Чертежи порядовки

При выполнении чертежей разрезов зданий, при масштабе чертежа от 1:50 и меньше, каменная кладка на них заштриховывается тонкими линиями с углом наклона в 45 градусов. Возможно также обвести их по контуру сплошной основной линией.

Вертикальная порядовка из легкобетонных камней

Для изображения каменной кладки используются особые чертежи, которые называются порядовки. Они обычно изготавливаются в масштабе от 1:10 до 1:20. На приведенном рисунке справа показана вертикальная порядовка. А именно, разрез в районе окна наружной стены в двухэтажном доме. Как видно по чертежу, его стены выложены из кирпичей двух видов: размером 390 × 90 × 188 мм и продольных половин 390 × 90 × 188 мм со швом раствора в 10 мм. На чертеже ряды нумеруются, выставляются все нужные для чтения размеры, поставлены отметки высоты и сделаны необходимые надписи для пояснения.

Если требуется уточнить вид и тип отдельных элементов конструкции, то выполняется чертеж отдельных узлов кладки. На поясняющих рисунках ниже изображена горизонтальная порядовка из двух смежных рядов для угла наружной стены, выполненная из керамического кирпича. Используемая в кладке арматура отмечена с помощью штрих-линии.

Горизонтальная порядовка первого ряда

Горизонтальная порядовка второго ряда

https://youtube.com/watch?v=VMw38p4rWVs

Порядовка и фундамент

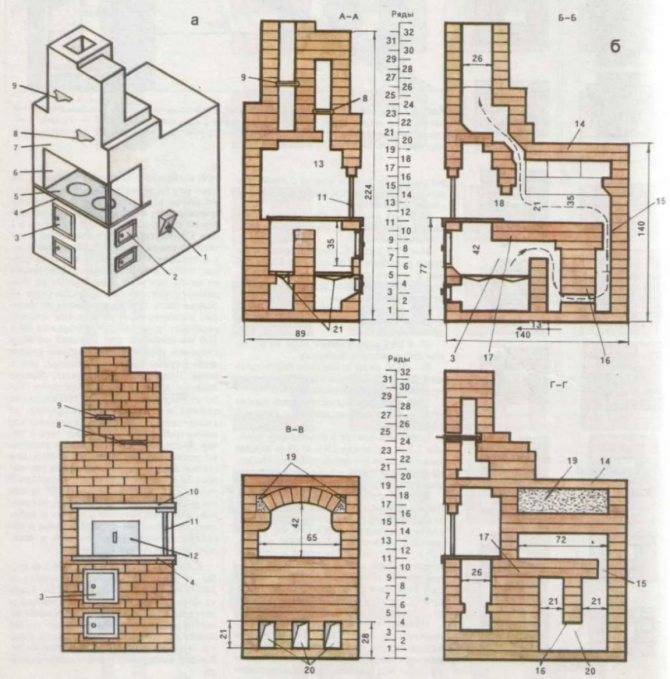

Схема-порядовка печки с лежанкой

Основной этап строительства занимает правильный расчет необходимых инструментов, стройматериалов и фурнитуры. От точности чертежа будет зависеть срок службы печи и её экологическая безопасность.

Фундамент, используемый при возведении русской печи, может быть нескольких типов:

бутобетонным, кирпичным, состоящим из железобетонных блоков габаритами 40 см /20 cм / 20 cм – или же может быть монолитно-армированным.

Поэтапное возведение фундамента русской печи выглядит следующим образом:

• Правильное рытье котлована под фундамент печи габаритами, соответствующими размеру основания печи, с прибавлением запаса в 20 см с каждой из сторон;
• Фильтрующая подушка, необходимая для правильного функционирования печи, создается путем укладки на дно ямы слоя влажного песка. Песок трамбуется до ого момента, пока не перестанет оседать;
• Сверху на него укладывается три последовательно трамбующихся слоя – щебёнки и среднего размера куски битого кирпича, тонкий слой песка. Вся подушка покрывается 10-сантиметровым горизонтом щебня, также максимально сильно трамбующимся.
• Щебень обязательно покрывается слоем гидроизоляции, состоящим из брезента или рубероида;
• Фанерная опалубка устанавливается в сам котлован. Здесь пригодится «запасное» расстояние между опалубкой и котлованом шириной около 10 см. Чтобы дерево или фанера не вытянули влагу из раствора, доски увлажняют и укрепляют подпорками;
• В опалубку заливается 5 см цементного раствора, во время высыхания которого происходит вязка металлической сети под строгой геометрической ровностью. При этом концы прутьев не должны доставать до опалубки 1 – 2 см;
• Происходит замешивание стандартного бетонного раствора, в котором участвуют цемент, песок и щебень в пропорциях 1 : 3 : 5 — в несколько слоев. Каждый слой трамбуют с помощью вибропресса или вручную. Здесь требуется идеальная ровность заливки, проверяющаяся и контролирующаяся по строительному уровню, от которой зависит долговечность будущей печи.
• Залитый печной фундамент покрывается слоем гидроизоляции и оставляется до полного высыхания.

Следующим этапом идёт самый трудный процесс возведения русской печи с лежанкой – специфическая порядовая кладка. С нею легко справляется профессиональный печник, но у новичка-строителя могут возникнуть определённые трудности, поэтому стоит вкратце рассмотреть все уровни кирпичной порядовой кладки.

Общие размеры печки с лежанкой

Выкладывание первого ряда является самым ответственным этапом возведения печи, от него зависят устойчивость и прочность будущей конструкции. Укладывание шанцов – двухрядных кирпичных стен – происходит с маленьким интервалом под непрерывным контролем строительного уровня. Аналогично выкладывается второй ряд, а в следующем – третьем – происходит монтаж дверцы поддувала.

Четвёртый ряд укладывается аналогично третьему, с соблюдением правильной перевязки швов – на этом ряду уровень кладки сравнивается с высотой дверцы. Здесь же происходит установка  трех дверок, используемых для прочистки  печи.

В пятом ряду дверца поддувала перекрывается, происходит закладка горизонтальных каналов топливника и футеровки.  Следующим рядом также происходит возведение футеровки, уровень кладки сравнивается высотой прочистных дверок. Теперь происходит установка колосниковой решётки.

Собственно, возведение футеровки продолжается до тринадцатого ряда. На седьмом ряду производится создание опускных, подъёмных и глухих каналов (колпаков). В 10-11 ряду происходит и перекрывается установка дверки топочной камеры. Здесь также формируются четыре канала для подсоса воздуха, хайло и его глухой канал.

На 12 ряду футеровка начинает образовывать свод, продолжается формирование хайла топки, и закрываются глухие каналы и перекрываются подсосные.

13 ряд окончательно перекрывает все каналы и топливную камеру.

14 ряд продолжает создавать перекрытие, 15 ряд формирует входной вертикальный канал, устраивается бортик. С 16 по 20 ряд набирается вертикальная труба дымохода, на 21 ряду устраивается задвижка.

Теперь следует ознакомиться с хорошими советами по вопросу о том, как построить печь с лежанкой своими руками.

Кладка русской печи с лежанкой и плитой Теплушка: Россия – Канада

Печники всех стран, соединяйтесь!

В 2008 году я нашел в Сети сайт канадского печника Маркуса Флинна. Приятно удивило обилие интересной информации и фотографий – и я перевел несколько ключевых статей. У нас завязалась переписка и возникла идея осуществить совместный проект. После решения организационных вопросов сентябре 2009 года была совместно осуществлена кладка русской печи с лежанкой и пристроенной плитой “Теплушка”.

Теплушка – улучшенный вариант русской печки, предложенный инж. Подгородниковым И. С. в 1920 гг. Основное его достоинство – эффективный прогрев нижнего пояса печи, что положительно сказывается на общем тепловом режиме помещения и отсутствует у простой русской печи.

Схема печи Теплушка

a: Топливник печи.

b: Хайло из топливника в горнило (варочную камеру).

c: Каналы из варочной камеры в отопительную камеру.

d: Столбики, поддерживающие под печи.

g: Задвижка дымосборника.

h: Задвижка газового тракта из нижней камеры.

i: Поддувальная дверка и зольник.

Красные стрелки – газовый поток при топке через топливник.

Оранжевые стрелки – газовый поток при топке по-русски.

Синяя стрелка – входящий воздух.

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры – в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб. При топке “по-русски” поддувальная и топочная дверки должны быть закрыты, задвижка (h) закрыта, а задвижка дымосборника (g) открыта. Устройство обычной русской печи описано в другой статье.

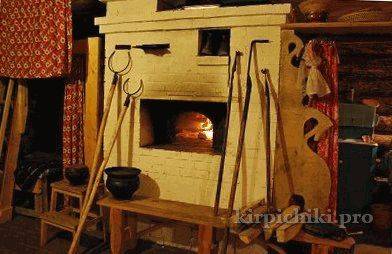

Примеры русских печей – Теплушек

Печь топиться через основной топливник. За печью нахотится т.н. голбец – небольшой чуланчик, сверху которого настелены полати, как продолжение лежанки русской печи.

В старину голбец помимо утилитарного значения имел и сакральное – связь мира предков (в голбце обычно был вход в подполье) с миром живых

К печи прислонены инструменты для ухода за печью: ухваты, кочерга и сковородники (чапельники).

Еще одна печь подобной конструкции. Лежанка также имеет продолжение на деревянном настиле (слева).

Данный проект отличается от схем Подгородникова наличием футеровок отопительной камеры и задней стенки варочной камеры русской печи для предотвращения образования трещин. Варочная плита, также двухслойная со отдельностоящим топливником. Другое отличие – добавлен переходной коллектор из отопительной камеры в дымоход печи. Его особое устройство позволило организовать нишу – посудницу под шестком – традиционный элемент русской печи.

Немцы находились в деревне порядка трех месяцев. До сих пор в земле перед домом можно найти бесчисленное количество свидетельств тех далеких лет.

Определение русской печи

Прежде чем углубляться в тему, следует разобраться с определением.

• До сих пор в ходу такой термин, как порядовка — это:
• и собственно кладка (кирпич выкладывается слой за слоем горизонтально, с детальной распиской мест размещения элементов оснастки);
• и тип печной конструкции (печка-порядовка, у которой каждый слой связан с размещением какого-либо элемента).

В общих чертах, под русской понимается печь, наделенная следующими особенностями:

• массивность и размах (как правило, конструкция занимает не меньше ¼ избы, а иногда и половину);
• наличие полатей (их еще называют лежанкой — местом, куда укладываются люди на время сна или при недомоганиях, чтобы прогреться);

• совмещённость обогревающей основы с плитой для приготовления пищи;
• для отопления используются преимущественно дрова.

В старинных моделях было принято использовать саму топку для готовки еды в окружении раскаленных дровяных головешек (огнеупорные пищевые емкости с кашей или похлебкой «рогатым» ухватом помещались внутрь топки, где томились по нескольку часов).

На сегодняшний день существуют модификации, в которых допускается использовать коксовый уголь в топке. Он дает больше тепла, чем обычная древесина, но зато и угольная пыль — немалая проблема. При этом в готовке еды пользуются горизонтальной плитой, а от эффекта «томления» приходится отказаться.

Такие обогревающие конструкции актуальны для России, восточных регионов Украины, а также северных районов Белоруссии. Если вас интересует схема или кладка, в западноевропейских источниках информации практически нет.

Самостоятельная кладка русской печи – схема

В первую очередь следует заняться проектом. Чертежи конструкции можно отыскать в специальной литературе или в интернете. К проекту обычно прилагаются расчеты. Кладка выполняется на основе схемы печи русской с лежанкой и плитой или с другими элементами. Необходимо знать, как сделать русскую печь своими руками, чтобы при этом не пострадало качество и надежность печи.

Чтобы выложить большую печку в среднем потребуется:

• одинарный красный кирпич – 1600 штук;
• шамотный кирпич – 250 штук;
• шамотный клиновидный кирпич – 100 штук;
• листовая сталь;
• литые детали;
• уголок;
• шамотная глина.

Нужно будет создать прочный фундамент, чтобы массивная конструкция в будущем не просела. Также следует подготовить подпечье. Его нишу перекрывают, усиливают деревянными опорами, которые предварительно обрабатывают антисептическими составами.

Печку выкладывают рядами в соответствии со схемой – порядовкой. Отделку делать не обязательно, но довольно часто кирпичная кладка не соответствует интерьеру помещения, поэтому конструкцию белят, штукатурят или украшают изразцами.

В прежнее время для оштукатуривания использовали раствор с применением глины. Сейчас в строительных магазинах можно приобрести уже готовую термоустойчивую смесь и сделать с ее помощью отделку.

Русская печка обеспечивает в доме атмосферу особого комфорта и тепла, которое способно согреть не только тело, но и душу.

Особенности конструкции

Русская печка прошла большой путь, столетиями менялась, совершенствовалась. Огромный вклад в развитие внес И. С. Подгородников, разработавший серии «Экономка» и «Теплушка», на основе которых сейчас делают все русские печи. Еще больше конструкцию усовершенствовал И. В. Кузнецов, разделивший топку и варочную камеру, герметизировавший предпечье и тем самым повысивший безопасность конструкции и КПД.

Сейчас в обиходе модернизированные варианты. Большой популярностью в частных домах, сделанных в классическом и кантри стиле, пользуется конструкция русской печи с камином.

Основные элементы стандартной русской печи:

• Труба.
• Задвижка.
• Дверка.
• Вьюшка.
• Хайло.
• Шесток с окошком.
• Подпечье.
• Устье.
• Подина.
• Засыпка.
• Горнило.
• Свод.
• Очелок.

Чтобы сделать русскую печь с камином, внутри кирпичной кладки сбоку обустраивают дополнительную камеру топки (бывает открытой или закрытой). Также делают специальные каналы, через которые проходит нагретый воздух, конвективные трубы и панели, зольный ящик, герметичную топочную дверцу с огнеупорным стеклом.

Общий вид

В результате такой усовершенствованной конструкции в доме становится тепло, как при работе классической русской печи. Но устройство получается чистым (уменьшается выброс продуктов горения в жилое помещение), увеличивается уровень безопасности, удобства пользования.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

• Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
• Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
• Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
• Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.

Создание пятого ряда

• Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
• При выкладке 7 ряда ШК обустраивается топка.

Седьмой ряд

• 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
• 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
• Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
• Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
• Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
• Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
• 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
• При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
• 19 ряд — создание вытяжки из ВК и формирование двух СК.
• 20 и 21 ряд выполняются по одной схеме.
• При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
• 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
• 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
• В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
• Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
• 29 ряд возвращает кладку к изначальному размеру.
• Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
• Завершающий этап – выкладка последних рядов.

Порядовка плиты

Как устроена и работает печь с лежанкой

В независимости от вида и наполнения конструкции, функционирует она по традиционной для таких печей системе.

• Все сооружение располагается на крепком фундаменте, с зазором от ближайшей стенки в 20 см.
• Зона внизу — полая, выполняется из кирпича, впереди оснащена подпечником для доступа внутрь и использования для хранения инвентаря или топлива для печи. Верх выкладывается аркой, которую засыпают песком.
• Сверху без раствора формируется под и горнило. Последнее делается из кирпичей, которые располагаются под наклоном до 80 мм к устью. Многие хозяева предпочитают формировать дополнительные отсеки, которые отделяются тонкой стеной от горнила — печурки. Они нужны для более быстрого прогрева комнаты и высушивания маленьких вещей.
• Над этими отсеками выкладывается еще пара кирпичных рядов и формируется топчан. Горнило, над которым он располагается, должно иметь выходное отверстие к устью. Перед ним находится хайло — раструб, который делается с расширением к низу, в него уходит дым в процессе работы печи. Выше строится труба дымоотвода, которая перекрывается задвижкой и вьюшкой.

Внутреннее устройство печи с лежанкой

Как работает

Газы в такой печи движутся не только с помощью естественной тяги, которая создается в дымоходе, но и в силу особенностей процесса горения. Поток дымовых газов в устье встречается с холодным воздухом. При этом их смешения не происходит, дым занимает нижнюю часть проема, воздух — верхнюю. Когда оба потока встречаются — в устье и в загнетке происходит теплообмен.

Процессы в топливнике в то же время проходят по своей схеме. В зону горения поступает нагретый воздух, а дымовые газы выходят через верхнюю зону топки, проходят в устье, хайло и после в дымоходную трубу. При этом продукты сгорания несколько раз оборачиваются в топливнике и дожигаются, обеспечивая максимальную теплоотдачу стенкам печи.

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Классическая конструкция

Топливная камера (топка) — основной элемент традиционной кирпичной печи. Она соединяется с системой внутренних каналов и дымоходом, через который наружу выходят горячие газы и дым. Часто ставят готовые чугунные топки с глухой дверью или каминные с панорамными стеклами. Это имеет смысл, так как сокращает срок и трудозатраты на выкладку очага, существенно продлевает срок службы, увеличивает КПД и улучшает внешний вид готовой конструкции.

Русская печь с лежанкой из кирпича

Поддувало — оно находится под топкой и отделено решеткой. В него ссыпается зола и пепел. Из названия понятно, что через этот отсек в очаг попадает воздух, обеспечивая тягу.

Духовка и варочная панель, каминные камеры — дополнительные элементы разных форм, размеров и материалов. Может присутствовать бак для воды и прочие полезные для хозяйства дополнения, не нарушающие функциональности печки.

Очистительные каналы с окошками предназначены для того, чтобы удалять из дымохода сажу и копоть. Если этого не делать, то проходы со временем забьются совсем, и печка не будет работать.

Дымоходные каналы соединяют топку с трубой и пронизывают все тело печи. Имеют сложную конфигурацию и длину в зависимости от модели агрегата. Воздух и газы, двигающиеся по каналам, отдают свое тепло кирпичу, а тот обогревает помещение. В русской печи дымоходный канал всего один.

В этом видео вы узнаете как сделать печь из кирпича с лежанкой:

Тело печи — это все остальное, что выложено из кирпича. Лежанка — это тоже часть тела печки.

Смотреть так же: как выложить печь своими руками.

В старину лежаки устраивали прямо под потолком, возле трубы. Такая локализация сохраняет максимум тепла, но без лестницы туда не забраться. Были и варианты в несколько ярусов — для детей и взрослых.

Различается в таких печах и расположение топок. Камера может быть только одна (под основной конструкцией) или две — основная и под лежанкой.

Кирпичную печь с лежанкой вполне по силам сложить самому, если соблюдать советы опытных каменщиков и делать все строго по схеме. Чертежи печи-лежанки своими руками называют порядовкой.

Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи

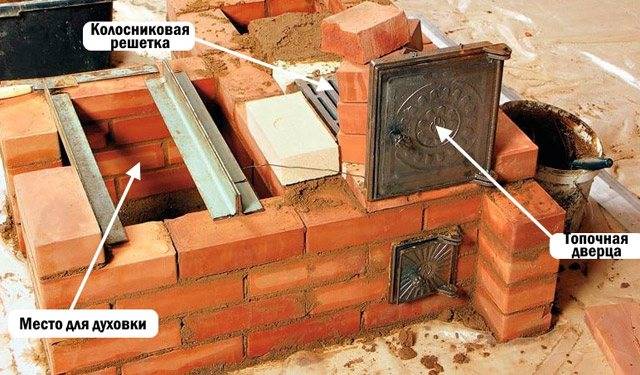

Кладка печи

В проёме 8-го. 9-го и 10-го рядов устанавливают топочную дверку — самую неустойчивую деталь печи. От постоянных открываний и закрываний она расшатывается и со временем выпадает из проёма Крепление ее проволокой или кляммерами — ненадежно и недолговечно, из-за чего дверку часто приходится перезакреплять, разбирая кирпичную кладку печи.

Прием крепления топочной дверки. Для этого вырезают две пластины из кровельного железа или нержавейки длиной 500-550 мм и шириной 50-55 мм. Края пластин по 120-150 мм пробивают часто гвоздем. Одну пластину двумя болтами 06 мм прикрепляют снизу дверки, другую — сверху, а края замуровывают в кирпичную кладку.Дверка, закрепленная таким способом, будет служить долго и надёжно, что проверено на практике.

От колосников до варочной плиты устраивают топливник. Глубина топливника от дверки до задней стенки — 43 см. Ширина – 51 см. Слишком глубокий и широкий топливник ведёт к необоснованно большому расходу дров, преждевременному износу печи и снижению ее КПД. Высота топливника от колосников до плиты — 42 см. В током топливнике дрова горят слабо, температура не поднимается до значений, необходимых для полного сгорания топлива. Вершина пламени, в которой должна сгорать сажа, упирается в варочную плиту и температура в ней падает. Из-за этого происходит неполное сгорание топлива, снижается КПД топки, а в дымоходах увеличивается отложение сажи.
Расстояние между варочной плитой и топочной дверкой—два ряда кирпичной кладки. При меньшем расстоянии кирпичи над топочной дверкой преждевременно расшатываются, а их замена является крайне трудоемкой работой.

На 12-м ряду устанавливают чугунную варочную плиту. Она — самая нагреваемая металлическая деталь в печи. Поэтому температурные зазоры между ней и кирпичной кладкой нужно оставить не менее 10 мм.

Чтобы варочную плиту ровно и надежно установить, сначала 12-й ряд выкладывают без раствора. Ставят на своё место плиту и очерчивают ее по контуру. Сняв плиту, на кирпичах болгаркой вырезают четверти и укладывают ряд уже на растворе. Плиту ставят на густой раствор в четвертях, затем резиновой киянкой по уровню постукивают до рабочего положения. Плиту ставят так, чтобы её можно было при выходе из строя снять и поставить другую.
Установкой варочной плиты заканчивается устройство наиболее сложных частей печи. Дальнейшая кладка особых трудностей не представляет. Печнику следуя порядовкам, легко завершить всю кладку печи.
