Как подобрать модель стабилизатора?
Для определения подходящей по мощности модели необходимо сверить мощностной ряд предлагаемых производителем стабилизаторов с энергопотреблением нагрузки – ближайшее в большую сторону значение в мощностном ряду и будет необходимой мощностью стабилизатора.
Обратите внимание!
Выбор стабилизатора со значением мощности, ближайшим к энергопотреблению нагрузки в меньшую сторону либо снизит заложенный ранее запас по мощности, либо, в худшем случае, приведёт к приобретению стабилизатора с несоответствующими нагрузке выходными параметрами.
Обратите внимание!
Для трехфазного стабилизатора нагрузка на каждую фазу должна составлять не более 1/3 от номинальной. Например, трехфазный стабилизатор с номиналом 6000 ВА запитает трехфазную нагрузку в 4200 ВА (мощность потребляемая от одной фазы составит 1400 ВА), но подключение к отдельной фазе этого стабилизатора нагрузки в 2500 ВА вызовет перегрузку, так как максимально допустимое значение по одной фазе составляет: 6000/3=2000 ВА.
Зачем нужен стабилизатор для котла
Газовый котел состоит из множества отдельных частей, которые помещают в большой корпус. Современное устройство предназначено не только для подогрева, но и обеспечения безопасности при работе. Для этого в котлы устанавливают электронные блоки и различные микропроцессоры.

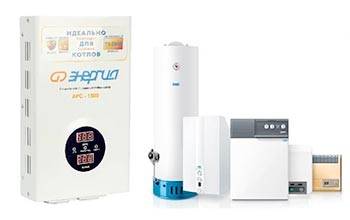

Бесперебойник Энергия с индикацией
Чтобы работа оборудования была бесперебойной и безопасной, все блоки электроникой схемы должны работать в правильном режиме и не отключаться из-за нестабильной работы сети. Во избежание скорых поломок я советую монтировать стабилизаторы напряжения для котлов. Чтобы понять, нужен ли стабилизатор напряжения, нужно ознакомиться с его возможностями. Котлы используют питание в 220-230 В с малой долей погрешности в 10-15%. Если мощность понизится на 20 В, котёл сможет работать без изменений. Но при более сильном падении напряжения оборудование не сможет полноценно функционировать и отключится. Такие проблемы часто возникают в отдаленных от большого города участках, где проложены слабые электролинии. Котлы там могут функционировать нестабильно, периодически отключаться. Это приведёт к тому, что устройство однажды и вовсе сгорит.
Чтобы устранить возможность появления таких неприятностей, необходимо ставить стабилизатор напряжения для котла отопления. Так можно увеличить время его работы.
В каких случаях следует озаботиться покупкой?
В первую очередь, стабилизатор понадобится жителям частного сектора и коттеджных поселков. Линии электропитания в таких районах сильно изношены, подстанции не рассчитывались на возросшее число потребителей, работают на пределе возможности.
Количество абонентов очень высоко, присоединены различные нагреватели и прочие установки с большим потреблением энергии.
Кроме того, стабилизаторы обязательны для установок, обогревающих помещения большой площади
В особенности это важно для регионов с холодными зимами, где опасность остаться без отопления в морозы велика и дает крайне нежелательные последствия
Наиболее энергозависимые элементы котлов Бакси:
- Плата управления.
- Циркуляционный насос.
- Газовый клапан.
Наиболее чувствительный элемент — плата управления, ее отказ повлечет сбой в работе всех остальных устройств. Если не сработает соответствующий датчик и котел не окажется заблокирован, то последствия будут весьма нежелательными.
ОБРАТИТЕ ВНИМАНИЕ!
Специалисты и пользователи рекомендуют всем владельцам котлов Бакси сразу же приобретать стабилизаторы, так как скачок напряжения может быть спровоцирован местными причинами, находящимися в одном помещении.
Типы стабилизаторов
Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:
- Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
- Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
- Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.
По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.
Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.
Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.
Как выбрать стабилизатор
При покупке отталкивайтесь от основных параметров:
- Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
- Диапазон выходного напряжения прибора.
- Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.
Требования к качественному стабилизатору для газового котла:
- Эстетичный внешний вид.
- Маленькие размеры и достаточная мощность.
- Возможность настенного или напольного размещения.
- Простота и надежность.
- Бесшумность в работе и надежный тепловой режим работы.
- Электронное исполнение.
- Цена стабилизатора должна оправдывать его технические характеристики.
Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

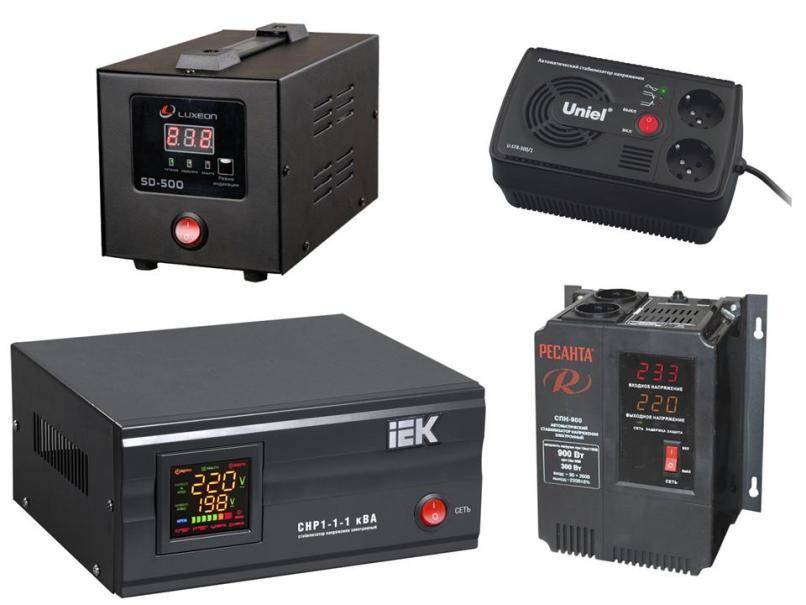

Производители электронных и механических стабилизаторов
Популярные модели стабилизаторов зарубежного и отечественного производства:
| Характеристики \ Модель | СНАП-500 | VEGA-50-25 | РЕСАНТА АСН-2000 | Shteel-1000 |
| Стабилизатор | Механический | Электронный | ||
| Мощность | 500 Вт | 500 Вт | 2000 Вт | 1000 Вт |
| Скорость регулировки, сек | 1,0 | 0,3 | 0,5-0,7 | 0,2 |
| Входное напряжение | 150-250 В | 172-288 В | 140-260 В | 132-260 В |
| Точность напряжения на выходе стабилизатора, % | 1 | 0,5 | 1,5 | 2,5 |
| Защита | Нет | Есть | Есть | Есть |
| Рабочая температура | -5/+40°С | -25/+45°С | 0/+45°С | +5/+40°С |
| Срок эксплуатации | 1-3 года | 7-15 лет | 5-10 лет | 10-20 лет |
| Габариты | 175x190x140 мм | 275x425x260 мм | 100x183x240 мм | 240x170x120 мм |
| Масса | 4 кг | 16 кг | 4,2 кг | 6 кг |
| Гарантийный срок обслуживания | 1 год | 5 лет | 2 года | 5 лет |
| Производитель | КНР | Италия | Россия | Украина |
| Стоимость | 30 $ | 600 $ | 700 $ | 140 $ |
Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.
Стабилизатор напряжения для котла отопления: какой лучше, расчет мощности
Зачем нужен стабилизатор для котла
Газовый котел состоит из множества отдельных частей, которые помещают в большой корпус. Современное устройство предназначено не только для подогрева, но и обеспечения безопасности при работе. Для этого в котлы устанавливают электронные блоки и различные микропроцессоры.
Бесперебойник Энергия с индикацией
Чтобы работа оборудования была бесперебойной и безопасной, все блоки электроникой схемы должны работать в правильном режиме и не отключаться из-за нестабильной работы сети. Во избежание скорых поломок я советую монтировать стабилизаторы напряжения для котлов. Чтобы понять, нужен ли стабилизатор напряжения, нужно ознакомиться с его возможностями.
Котлы используют питание в 220-230 В с малой долей погрешности в 10-15%. Если мощность понизится на 20 В, котёл сможет работать без изменений. Но при более сильном падении напряжения оборудование не сможет полноценно функционировать и отключится. Такие проблемы часто возникают в отдаленных от большого города участках, где проложены слабые электролинии.
Котлы там могут функционировать нестабильно, периодически отключаться. Это приведёт к тому, что устройство однажды и вовсе сгорит.
Чтобы устранить возможность появления таких неприятностей, необходимо ставить стабилизатор напряжения для котла отопления. Так можно увеличить время его работы.
Виды стабилизаторов
Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования. Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.
Расчёт мощности стабилизатора
При покупке оборудования необходимо особое внимание уделить его мощности. Сперва требуется точно узнать, какой показатель указан в паспорте
У котлов есть несколько значений:
- Тепловая мощность, которая варьируется от 6000 до 24000 кВт.
- Потребляемая мощность – 100-200 Вт или 0,1-0,2 кВт.
Вольт-амперы (ВА) указывают на необходимую мощность стабилизатора. Параметр не похож на Вт или кВт тем, что указывает на полную мощность. Другие же – исключительно полезную. Это означает, что если на приборе указана мощность в 500 ВА, то конечный показатель будет составлять 350 Вт
Важно отметить, что мощность аппарата должна превышать данные самого теплового генератора, но и подключенного оборудования. Речь идет в первую очередь о циркуляционном насосе, у него собственные параметры
Чтобы подобрать для личного пользования качественный защитный механизм придется учитывать возрастающие пусковые токи. При этом сам стабилизатор обязательно должен иметь своеобразный запас мощности, что превышает показатели всех приборов на 30%.
Формула расчёта:
(Мощность выбранного и установленного в доме котла в Вт + мощность насоса Вт * 3) * 1,3 = конечная мощность стабилизатора в ВА. К примеру, если у котла мощность – 150 Вт, у насоса – 70 Вт, то получается следующая формула:
Технические характеристики популярных моделей
Касательно страны производителя приобретаемого прибора, нет смысла зацикливаться на слове «Китай». Сегодня на полках магазинов можно увидеть технику абсолютно одинакового внешнего вида с разными названиями.
Наиболее верная стратегия — приобрести аппарат известной марки, не соблазняясь меньшей ценой нового производителя. При этом модели российского производства ЭНЕРГИЯ, ШТИЛЬ, БАСТИОН ничуть не уступают по качеству IEK, LUXEON и латвийской РЕСАНТА. Для примера приводим паспортные данные стабилизаторов напряжения РЕСАНТА.

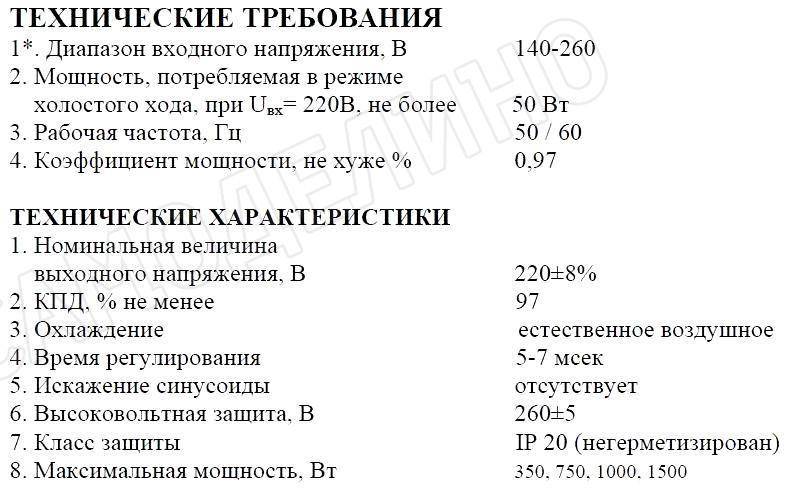

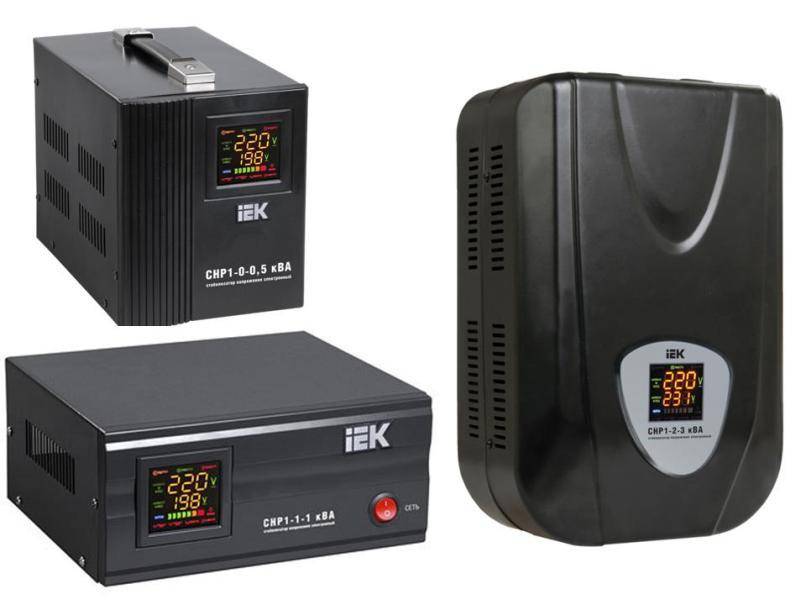

Широко известна в нашей стране марка ИЭК. Оцените внешний вид и характеристики данной серии стабилизаторов.
Интересна таблица массы и габаритов стабилизаторов в зависимости от мощности на примере марки ИЭК. Как видите, агрегат мощностью 2 кВт весит почти шесть килограммов.

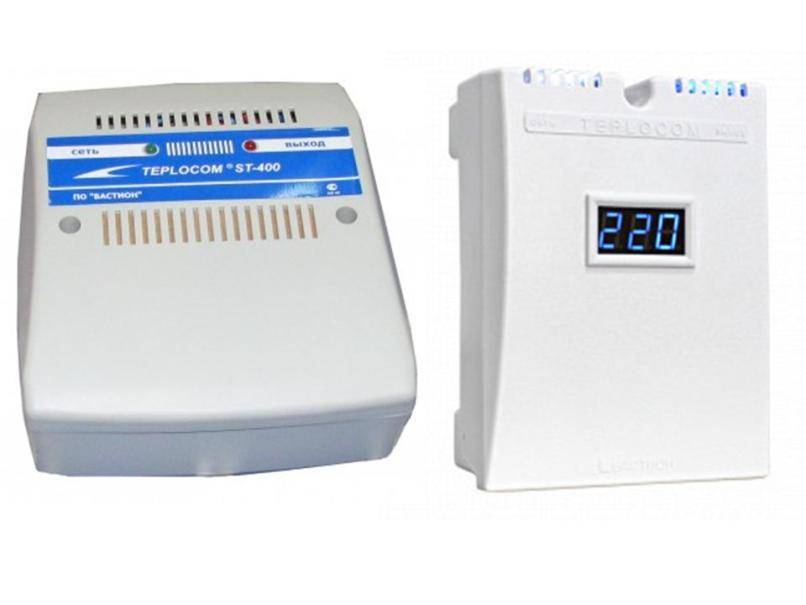

Хорошо подходят для защиты газового котла стабилизаторы небольшой мощности БАСТИОН. Вашему вниманию предлагается два исполнения по внешнему виду и технические характеристики приборов этого типа.
Для решения вопроса о том, какой именно стабилизатор выбрать, рекомендуем посмотреть нижеследующий видеоролик. Надеемся, что Вы примите верное решение, а, значит, в доме будет всегда уютно и тепло.
https://www.youtube.com/embed/MWcANrpVbUI
Виды стабилизаторов
Рассмотрим типы по принципу работы.
Релейный или электронный. Подключаются к сети с диапазоном действия 135–315 В. Одни из самых дешевых приборов. К плюсам релейного типа относят:
- Хорошую скорость срабатывания (100 мс).
- Компактность и небольшой вес.
- Стабильную синусоиду. Точность выходного тока 7,5%.
Минусы:
- Достаточно шумная работа (слышатся щелчки).
- При переключении обмоток может мигать свет.
- Небольшой срок службы.
Электромеханический или сервоприводный. Напряжение регулируется щеткой, которая двигается по кругу электродвигателя.
Преимущества:
- Высокая точность (3%).
- Работа в широком диапазоне.
- Плавная регулировка выходной частоты.
- Небольшая стоимость.
Недостатки:
- По истечении трех-четырех лет щетку регулировки придется заменить.
- В холодном помещении прибор функционировать не будет.
- Замедленная реакция.
- Из-за принципа работы может открыто искрить.
Симисторный или тиристорный. На сегодня это лучшее устройство, хотя его стоимость выше, чем у предыдущих двух. Высокая точность срабатывания 2–3% благодаря большому количеству обмоток. Разбег — 214–226 В.
Плюсы:
- Высокая скорость (10–20 мс) и точность.
- Стабильная и тихая работа.
Минусы:
Высокая стоимость.
Двойного преобразования (инвенторный). Отдельный вид защиты, который можно назвать самым надежным. Изначально аппарат преобразует переменный ток в постоянный, а затем снова в переменный с чистой синусоидой. Рабочий диапазон составляет 120–300 В. Моментально реагирует на всплеск или снижение напряжения.
Из недостатков можно выделить дороговизну прибора.
Широтно-импульсный (ШИМ). Устройство основано на срабатывании генератора импульсов. Он выдает точный ток на выходе. Позволяет полностью синхронизироваться с газовым котлом. Рекомендуется для подключения к низкочастотной сети.
Какой прибор лучше выбрать, зависит также от количества фаз. Вы можете выбрать прибор со встроенным аккумулятором, который будет поддерживать работу при отключении электричества.
Количество фаз
Выбор количества фаз зависит от параметров сети. Если она однофазная, тогда и защитное устройство нужно такого же типа.
Однофазный. Подойдет для навесного и напольного отопительного оборудования. Часто устанавливается в домах и квартирах с сетевыми значениями 220 В. Служит для выправления мощности до 135 кВа.
Трехфазный. Применяется больше в промышленных целях для подключения в котельнях. Диапазон мощности 380–400 В. Можно использовать и в бытовых условиях, если параметры подключения соответствуют заявленным.
Что учитывать при выборе
Чтобы выбрать лучшую модель, обращайте внимание на такие параметры:
- Мощность котла. У электрических моделей разных марок «Будерус», «Висман», «Аристон», «Бош» различный рабочий диапазон — может быть 10 или 24 кВт. Это нужно учитывать при выборе.
- Время срабатывания. Указывается в миллисекундах (мс). Параметр подскажет, за какое время стабилизатор выровняет напряжение при скачке.
- Напряжение на входе. Рекомендуемый диапазон 140–260 Вт.
- Точность коррекции на выходе. Так вы узнаете, насколько качественно «питается» ваш котел.
- Рабочая температура. Имеется в виду температура окружающей среды, при которой техника нормально работает. Обычно это +5 – +40 градусов.
- Способ размещения. Настенные варианты более легки и компакты, занимают минимум места. Напольные чаще используются в промышленных целях для техники большой мощности.
Виды стабилизаторов
Стабилизатор напряжения для котлов отопления создан, чтобы работать в нескольких направлениях: при любых скачках напряжения выравнивать показатель до 220 В или безопасно обесточивать систему, если возможности аппарата не позволяют нормализовать силу тока.
Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования. Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.
Электромеханические
Принцип действия оборудования основан на установленных внутри корпуса обмотках трансформатора, по которым движутся угольные щётки. Привод обеспечивает вращение агрегата. Исходя из входного напряжения, щётки будут принимать определенное положение, передавая аппарату необходимый ток.
Преимущества:
- высокая точность работы;
- низкая и доступная цена;
- большой выбор регулировок;
- сохранение работоспособности при больших перегрузках;
- компактные размеры.
Но имеются и некоторые недостатки, о которых нужно знать:
- время срабатывания – 2 секунды, а это очень много, если на котле стоят электронные детали;
- при возникновении резкого скачка тока стабилизатор иногда снижает или завышает выходящее значение;
- при похолодании стабилизатор на котле будет плохо срабатывать из-за минусовой температуры;
- присутствуют механические части, они недолговечные из-за износа щеток;
- при работе создаёт много шума;
- возникают искры при эксплуатации, что создает опасность возгорания – в таком случае необходимо использовать удаленный монтаж.
Такой стабилизатор часто используют для газовых котлов, но специалисты советуют заранее позаботиться о мерах предосторожности. Оборудование желательно устанавливать на определённом расстоянии от самого отопительного котла
Релейные
Этот тип новее предыдущего варианта и наиболее широко используется при работе с котлами. На трансформаторе размещают от 5 до 12 реле, которые помещают в отдельный корпус. При резком изменении напряжения, ток пропускается через один из них по контуру максимально приближенного к 220 В. Таким образом, происходит выравнивание. Желательно выбирать стабилизатор с наиболее большим количеством реле. В конструкции полностью устранены механические компоненты. Это влияет на продолжительность срока эксплуатации.
Преимущества:
- мгновенно срабатывает на перепады;
- большой диапазон водного напряжения;
- хорошо справляется с большими перегрузками;
- без перебоев работает при минусовой температуре;
- нет необходимости постоянно обслуживать и осуществлять контроль;
- прослужит долгие годы из-за отсутствия механических деталей;
- доступная стоимость.
Недостатки:
- если приобрести оборудование с маленьким числом реле, то шаг сильно увеличится, а потому пострадает точность;
- погрешность напряжение до 8%;
- создает много шума при эксплуатации.
Стабилизатор получил популярность из-за оптимального соотношения цена/качество.
Электронные
Источник фото: ua.all.biz
Этот тип оборудования проводит ток через контуры обмотки трансформатора. Но это происходит благодаря не привычному реле, а специальным ключам. Симисторы могут пропускать идущий из сети ток в нескольких направлениях, а тиристоры только в одном. Эти полупроводниковые элементы небольших размеров, но имеют большую эффективность при работе.
Преимущества:
- долгий срок эксплуатации;
- неприхотливость в обслуживании;
- нет необходимости постоянно осуществлять контроль за работой;
- могут функционировать без перебоев в сильные морозы;
- широкий диапазон регулировок.
Недостатки:
- повышенная чувствительность к посторонним помехам;
- большая цена за оборудование.
В современные дни такие типы стабилизаторов – самые совершенные из тех, которые можно установить на газовый котёл. Но они уступают в популярности релейным из-за высокой цены.
Расчёт мощности
Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.
В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).
Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.
Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:
(мощность котла + мощность насоса×3) × 1,3
- Цифра «3» предполагает бросок пускового тока электродвигателя;
- «1,3» – это поправочный коэффициент.
Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).
Какой стабилизатор подойдет для газового котла?
Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.
Хороший стабилизатор должен иметь:
- 20% резерв по мощности;
- Защиту от превышения напряжения, короткого замыкания и перегрузки;
- Форму выходного напряжения близкую к синусоидальной;
- Функцию автоматического перезапуска;
- Индикацию параметров и режимов работы.
Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.
Где продаются такие стабилизаторы?
На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.
Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.
https://youtube.com/watch?v=WcleAlYN8jM
Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!
