Стандартный фильтр грубой очистки: виды и установка

Устройство и разновидности

Чаще всего данные фильтрующие устройства выпускаются из латуни и имеют резьбу для соединения с трубами. Такие виды фильтров рассчитаны на работу с металлическими трубопроводами. Но не всегда в доме установлены такие коммуникации. Все чаще на смену металлу приходит более экономичный полипропилен. В этом случае латунные конструкции не всегда подходят и их заменяют несъемными, смонтированными в полипропиленовый корпус.

Виды фильтров для грубой очистки воды

Такое устройство устанавливается перед счетчиком еще во время монтажа трубопроводной системы в квартире с помощью сварки. При выходе из строя фильтра приходится заменять не только сам прибор, но и целый участок трубы.

Всего же выделяют несколько видов фильтров для установки перед счетчиками:

• самопромывные;
• промывные;
• непромывные.

В первом случае весь крупный мусор скапливается на дне специального стакана. Внизу стакана имеется кран, который позволяет время от времени производить очистку фильтрующего прибора от грязи. В промывных фильтрующих элементах проблема загрязнения решена достаточно просто – пробка вывинчивается, и прибор промывается.

Они имеют латунный литой корпус и стакан, в котором собирается задержанный мусор. Для удобства этот стакан косой. Прочистить такой прибор может любой хозяин квартиры. Для очистки достаточно гаечным ключом отвинтить пробку и промыть установленную в нем сетку. Срок службы таких конструкций ограничен 20 годами, но это при систематической очистке.

Сетчатый фильтр-грязевик

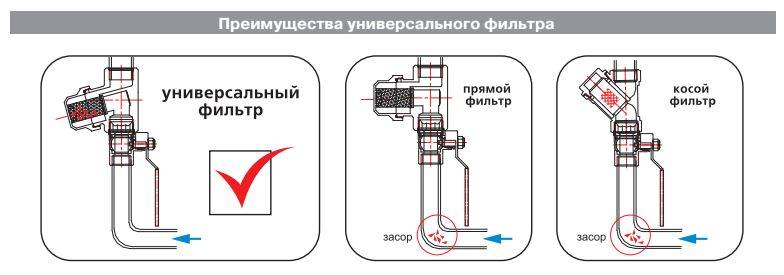

Выпускается двух видов – прямой и косой. В прямом фильтрующий элемент располагается перпендикулярно движению напора. В косом корпусе сетка расположена под углом примерно 45 градусов. Прямой фильтр перед счётчиком устанавливается на трубопровод только горизонтально, тогда как косой ставится как на горизонтальные, так и на вертикальные трубы при условии верхней подачи воды.

Как почистить сетчатый фильтр (в прямом или косом исполнении):

Для того чтобы почистить фильтрующее устройство, вам понадобятся:

• емкости для слива отходов и промывки деталей;
• разводной ключ;
• средство от ржавчины;
• сантехническая ФУМ-лента.

Прочистка прибора проводится следующим образом:

• Перекрывается доступ воды в систему.
• С помощью разводного ключа снимается крышка устройства фильтрации (предварительно не забываем ставить емкость для слива отходов).
• Из прибора извлекается сетка, которую необходимо промыть и почистить. В этом вам поможет обычная зубная щетка. Если в фильтрационной сетке обнаружатся повреждения, ее необходимо будет заменить.
• Чистая (новая) сетка возвращается на свое место, резьба уплотняется ФУМ-лентой. Также стоит заменить прокладку под крышкой фильтра.
• С помощью разводного ключа устройство собирается в обратном порядке.
• Восстанавливается водоснабжение и проверяется работоспособность системы.

Магистральный фильтр с функцией промывки

Он состоит из металлического корпуса и колбы с фильтрующей сеткой и краном, расположенным в нижней части устройства. Выпускаются отдельно для холодного и горячего водоснабжения. Корпус для ХВС сделан из высокопрочного прозрачного полимера, для ГВС из металла.

Картриджный (патронный)

Изготовлен из пластика, имеет прозрачную колбу, в которую помещается картридж. В зависимости от установленного элемента позволяет фильтровать не только механические частицы, но и улучшать химический состав жидкости.

Высокоскоростная напорная система

Представляет собой колонну, изготовленную из инертного материала, в которую помещён абсорбирующий наполнитель. На резервуар устанавливается блок управления, который в автоматическом режиме контролирует процесс очистки. Конструкция имеет большие размеры, применяется для очистки воды из скважин, в которой присутствует глина, грунт, песок. Удерживает частицы от 30 мкм.

Магнитный или сетчатый фильтр ставить?

Магнитные фильтры являются более эффективными средствами защиты, т.к. помимо механических примесей они задерживают ферромагнитные включения, такие как окалина, ржавчина в большом количестве находящиеся в современных устаревших трубопроводах.

И даже если у вас стоят новые трубы, это не исключает попадания ржавчины в новые системы, т.к. большинство трубопроводов в российских городах не менялись много десятков лет и проблемы корродирующих трубопроводов и засорения окалиной труб никак не решаются.

Цена магнитного фильтра не намного больше, чем стоимость сетчатого фильтра грубой очистки. Поэтому если вы обладаете финансовой возможностью рекомендуем всегда устанавливать на трубопровод магнитные фильтры грубой очистки воды как перед счетчиками, так и перед другими приборами, если это требуется дополнительно.

Обслуживание грязевиков в системе отопления

Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.

В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.

Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.

Любая система отопления, неважно, центральная или полностью автономная – это достаточно сложный «организм», включающий немало элементов, каждый из которых выполняет то или иное предназначение. И в этом перечне комплектующих обязательно должно найтись место и для устройств фильтрации и очистки теплоносителя. Эту функцию принимают на себя грязевики

Эту функцию принимают на себя грязевики.

При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти сосем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.

Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.

Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.

Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.

Забитые грязью секции радиаторов — причина их неравномерного нагрева

Если проверка показывает, что воздуха в радиаторе нет, то подобная картина может быть вызвана только скоплением грязи.

Иногда при вскрытии батареи можно увидеть подобную «печальную» картину

Требуемую теплоотдачу такие радиаторы обеспечить не смогут, и придется прибегать к экстренным мерам – снимать их и проводить тщательную промывку. А это, поверьте, весьма сложный и трудоемкий процесс.

Виды ФГОВ

Рассмотрим виды подробнее:

1. Сетчатый. Это одна из самых распространённых разновидностей. У неё высокий период службы без замены рабочей составляющей. В сетке ячейки имеют параметры 50 – 400 мкм. Устройство создано из нержавейки. Отличия у сетчатых видов связаны с методом их вхождения в трубопровод, методами регулярного очищения и сервиса. Эти устройства делятся ещё на две подкатегории:
   1. С обратной промывкой. Автоматически удаляются осевшие компоненты.
   2. Без такой промывки. Очистить прибор можно, только разобрав его.

   Устройства, работающие с холодной водой, имеют прозрачный корпус. Так можно следить за кондициями сетки. Устройства, действующие с горячей водой, металлические. Ведь металл справляется с высокими температурами. На многие модели возлагаются и прочие функции. Например, в них могут встраивать клапан для настройки давления. Их можно объединять с манометром. Это мера безопасности для внутреннего пространства трубопровода и бытовых моделей от скачков давления. Ставить приборы с автоматической промывкой логично там, где есть дренажная труба и в неё следуют грязные воды с примесями.

   Плюсы сетчатых моделей:

   1. Простая и эффективная конструкция.
   2. Приемлемая цена.
   3. Лёгкость монтажа, применения и обслуживания.
   4. Нет необходимости в расходных материалах.
   5. Работают в бытовых и промышленных сетях с любой водой (горячей и холодной).

   Есть и минусы, но условные:

   1. При нормативном обслуживании приходится перекрывать воду.
   2. Относительно слабый показатель очистки.
2. Второй вид ФГОВ. Фланцевая и муфтовая. Они отличаются по методу подключения к магистрали. Если диаметр трубы свыше двух дюймов, лучше использовать фланцевый вид. Болтовые соединения позволяют снимать прибор без демонтажа прочих компонентов конструкции. Проходные модели ставятся на трубы во время проектирования системы. Если у трубы меньший диаметр, задействуется муфтовая модель. Обычно это бытовые и частные сети. Прибор прямо навинчивают на трубу или соединяют его с ней с помощью американок.

Все ФГОВ имеют схожие критерии монтажа:

1. Для врезки с труб устраняется окалина, коррозия и прочая грязь.
2. Перекрывается вода.
3. Наматывается любой уплотнитель на резьбовой участок крышки прибора. Эта же обработка проводится с соединительным участком устройства и трубы.
4. Фильтрующий компонент при монтаже направлен к низу.
5. Прибор крепится хомутом. Там снижается механический износ. У всех фильтров есть патрубки (один – на входе, один – на выходе) и отстойник, очищающий воду. По виду позиции отстойника прибор может быть прямым или косым.
6. Прямая версия на входе в квартиру. В ней отстойник имеет вертикальную позицию к потоку. Его размеры крупные. Качество очищения из-за этого лучше. Скорость водного потока снижается. Крупные частицы опускаются на дно.
7. Косая версия. Позиция отстойника к потоку — под незначительным углом. Прибор ставят тогда, когда труба устроена рядом со стеной или полом. Для закрытия отстойников применяются фланцевые крышки или муфтовые пробки. П.3 и п.4 имеют разные методы очищения. Используются приборы с автопромывкой и без этой опции.
8. Картриджные модели. Они крепятся к стене. У них есть колба. Она может быть прозрачной и непрозрачной. Внутри неё находятся заменяемые картриджи. Материалы их изготовления таковы:
   • полипропиленовое волокно, прошедшее обработку прессом;
   • полиэстер;
   • скрученная нить.

   У них разный потенциал очищения. Но параметр грубого очищения составляет 20-30 микрон. У этих приборов можно часто менять картриджи. Сами приборы обычно ставят там, где есть мелкие мусорные компоненты, которые плохо улавливают сетчатые модели. Картридж задерживает такие частицы. А волокнистый картридж, обработанный углём, может устранять из воды хлор. Монтаж этих моделей происходит там, где отмечаются слабые потоки. В условиях сильных потоков применяется прибор больших размеров.

   К сведению! В картриджах нет автопромывки. Их приходится менять.

9. Скоростные модели. Они нужны, когда нужно удалить нерастворимые различные примеси. В них есть специальные нержавеющие ёмкости. Фильтрующая составляющая находится в корпусе. В верхней зоне прибора есть блок, который автоматизирует процесс очистки. Уровень очищения воды составляет 30 мкм. Но у таких фильтров грубой очистки есть и минусы:
   • солидные параметры;
   • размещение в помещениях с отоплением;
   • обязательно нужен дополнительный дренажный трубопровод для восстановления.

Фильтры грубой очистки

ФГО задерживают только крупные частицы примесей в топливе. Изготавливаются они обычно в форме металлической (латунной) сетки, которую можно вынуть, промыть и вернуть на место.

В карбюраторных системах используют несколько сеток грубой очистки с ячейками разного размера.

1. Сетка с крупным ячейками установлена на горловине бензобака.
2. Сетка с более мелкими ячейками установлена на топливозаборнике.
3. Сеткой с самыми мелкими ячейками оборудован впускной штуцер.

Фильтры грубой очистки представляют собой латунную сетку

В случае инжекторного двигателя ФГО с сеткой встраивается в топливный насос бензобака.

Дизельные агрегаты обычно оборудованы фильтром-отстойником. Это, однако, не исключает использование сеток.

Фильтр грубой очистки дизельного топлива имеет ряд преимуществ перед сетками, надёжно защищая двигатель от попадания в него капель конденсата.

Дизельный ФГО не является одноразовым. Его можно промыть и установить на место.

Конструкция и принцип работы фильтра-отстойника грубой очистки

Фильтр-отстойник состоит из следующих элементов:

• корпус с крышкой;
• фильтрующий элемент из алюминиевых пластинок толщиной 0,15 мм с выступами в 0,05 мм — находится на втулке в прикреплённом к корпусу стакане;
• вкрученная в корпус втулка с резьбой;
• распределитель, прижимаемый втулкой;
• уплотняющая паронитовая прокладка между стаканом и корпусом;
• успокоитель, находящийся в нижней части корпуса.

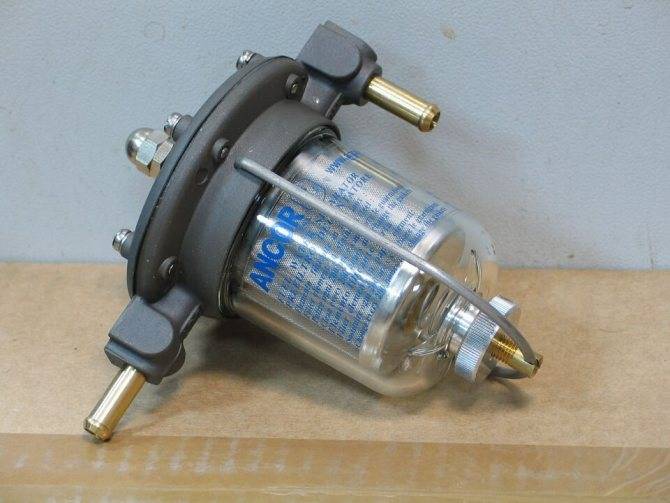

Дизельные двигатели обычно оборудованы фильтром-отстойником

Фильтр-отстойник работает по следующей схеме:

1. Через отверстия в распределителе дизельное топливо поступает в фильтр.
2. Топливо движется ниже в успокоитель — здесь остаются крупные частицы механических примесей и конденсат.
3. Затем горючее идёт вверх к сетке фильтрующей части, на которой остаются мелкие частицы примесей.
4. Через топливоотвод горючее поступает в двигатель.

Критерии выбора системы очистки воды

При выборе системы очистки учитывают качество воды, ее расход, удобство монтажа фильтров и их стоимость. Расскажу подробнее об этих критериях.

Качество воды и необходимость доочистки. От качества воды зависит состав системы водоочистки.

В минимальную систему очистки входит фильтр для удаления механических примесей и взвешенных веществ, то есть песка, грязи, мелких камушков.

Такой фильтр нужен, даже если с водой все в порядке: примеси могут попасть в систему водоснабжения в любой момент — например, из-за поломки оборудования или изменения геологии скважины.

Дополнительные фильтры нужны, если вода с запахом, мутная, странного цвета, в ней повышенное содержание железа и марганца.

Ежедневный расход воды. Один взрослый человек ежедневно расходует от 95 до 250 литров воды.

Это усредненный норматив, в реальности обычно меньше. К тому же при выборе фильтра важен не общий суточный расход, а пропускная способность в час или в минуту. От этого зависит, справится фильтр с объемом или же вода будет «застревать» в системе очистки.

Магистральные фильтры могут пропускать больше 200 литров в час. Как понять, сколько нужно? Есть три способа:

1. Посмотреть в инструкции к насосам их производительность. Например, насосная станция Belamos XA 13 для колодца качает 60 литров воды в минуту.
2. Если вода поступает из центрального водопровода, расчет расхода должен быть в проекте подключения.
3. Поставить счетчик воды. В частном доме, который запитан от колодца или скважины, это кажется нелепостью, но не обязательно покупать новый счетчик, к тому же его не нужно пломбировать. Можно взять старый прибор учета с истекшим сроком поверки и врезать его на ввод водоснабжения. Чтобы получить данные о расходе воды в минуту, нужно открыть все краны, записать показания счетчика, засечь время и снова снять показания.

Этот проект подключения к центральному водопроводу составлен с учетом расхода 0,68 кубометра (680 литров) в час

Свободное место. Обычно для локальной системы фильтрации место найти просто: небольшие фильтры располагают под мойкой или умывальником.

Магистральные фильтры с картриджами более габаритные, к тому же их надо ставить на вводе в дом. Чем сложнее система, тем больше места она требует: если два-три механических фильтра реально поставить в коридоре или ванной, то для колонны с ионообменной смолой, скорее всего, потребуется специальное помещение.

Рекомендую по возможности выносить водопроводные системы в изолированные помещения — бойлерные, котельные или пристройки. При обслуживании фильтров сложно избежать пролитой воды, иногда соединения и запорная арматура дают течи. В техническом помещении будет проще устранить последствия протечки.

В моем доме все оборудование системы водоснабжения раньше стояло в коридоре. Чтобы слить бойлер, приходилось затаскивать бидон и накрывать стену пленкой. Фильтр периодически подтекал прямо на ламинат, а шаровый кран на вводе однажды сорвало — вода чуть не залила весь коридор. После этого я перенес всю систему в пристройку

Необходимость обслуживания фильтра. Вечных фильтров не бывает, любой нужно периодически обслуживать: прочищать или менять. Перед установкой системы водоочистки желательно продумать этот вопрос.

Для механической фильтрации удобны самопромывные фильтры: их легко почистить за пару минут, просто открыв специальный краник или нажав кнопку. Воду с грязью сливают в ведро. Еще фильтр можно подключить шлангом к канализации — тогда и ведро не нужно.

Картриджи магистральных фильтров обычно надо откручивать специальным пластиковым ключом. Предварительно воду из колбы сливают, открутив снизу сливной клапан. Фильтр желательно сразу расположить так, чтобы его было удобно обслуживать.

Давление

Важная техническая характеристика фильтра, которая определяет его работоспособность и применяемость в той или иной системе водоснабжения. Для правильного выбора необходимо знать давление (или диапазон значений давления) именно в вашей системе водоснабжения. Для этого необходимо произвести соответствующие измерения (пригласив соответствующего специалиста).

По СНиП2.0401-85, давление в централизованных системах  холодного водоснабжения должно быть от 0,3 до 6 бар, для горячего водоснабжения  от 0,3 до 4,5 бар.  Но фактическое положение дел, в отдельно взятой системе водоснабжения, может значительно отличаться от принятых стандартов. Проблемы связанные со скачками давления в системе можно частично решить установкой редуктора давления, он поможет стабилизировать верхние значения давления на выбранном уровне (в случае пониженного давления он не поможет).

Очень важно стабилизировать давление в системе именно по верхним значениям, дело в том, что, например, пропускная способность сливных систем для сантехники (даже очень дорогих и брендовых производителей) , рассчитана под определённый объём воды, в случае превышения расчётного объёма, при забытом, в открытом состоянии водопроводном кране, вы рискуете утопить не только свою квартиру, но и всех соседей снизу (в случае много этажного дома)

Также отметим, что в продаже имеются модели фильтров оборудованных манометром и редуктором давления. Как правило это фильтры с грязевиком прямого типа. Стоимость их естественно будет выше аналогов без редуктора и манометра.

В характеристиках фильтра, в зависимости от торговой площадки (если это интеренет-магазин) может указываться: условное давление (Ру  или PN), максимальное рабочее давление, рабочее давление (Pp), минимальное давление на входе. Далее мы попробуем разобраться, что под данными терминами понимает продавец и всегда ли предоставляемые значения облегчат нам выбор.

Условное давление фильтра

Условное давление фильтра (или номинальное давление, в каталогах может иметь обозначение PN)  — расчётное давление при температуре 20 °C, используемое при расчёте на прочность стандартных сосудов (узлов, деталей, арматуры). В странах бывшего союза вместо «PN» может использоваться обозначение «Ру«. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».

Например, обозначение PN 10 равнозначно обозначению Ру 10 и указывает что номинальное (или условное) давление фильтра равно 10 бар или 1 МПа или 9,86923 атм. (

В каталогах и технической документации к фильтру условное (номинальное) давление зачастую указывается:

1. в БАР (1 бар ≡ 0.1 МПа = 0,986923 атм)
2. в атмосферах (1 атм ≡ 1.01325 бар или 1 бар = 0,986923 атм)
3. в Мегапаскалях МПа (1 МПа = 9,86923 атм = 10 бар)

Максимальное рабочее давление

Давление рабочее, максимальное Па (бар) — максимальное давление среды в трубопроводе, которое допускается при постоянной эксплуатации учитывает физические и механические характеристики элементов трубопровода.

В виду неоднозначности определений и используемых терминов различными магазинами отметим следующее.  Значение максимального рабочего давления в точке монтажа должно быть ниже номинального давления (PN / Ру) фильтра, а предельные значения температур воды должны попадать в диапазон допустимых температур для этого фильтра.

Рабочее давление

Рабочее давление (Pp) – максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса (применительно к фильтру — стоит учесть температуру воды. Т.е. это давление при заданных температурах).

Значение рабочего давления, как правило, меньше значения номинального давления, поэтому режим работы при максимальной рабочей температуре и номинальном давлении среды – не допускается.

Минимальное давление на входе

Минимальное давление на входе — это минимальное значение давления при котором возможно нормальное протекание рабочего процесса. Т.е. фильтр будет в полной мере выполнять свои функции. При меньших значениях фактического давления на входе, работоспособность фильтра будет под вопросом.

Правила разборки

Невзирая на то, сетчатый фильтр от какого производителя вы приобрели на кухню, вам нужно быть готовым к тому, что в определённый момент его придётся очищать от загрязнений.

Особенно это актуально для устройств, у которых отсутствует автоматическая промывка. Поэтому вам следует заблаговременно узнать о порядке демонтажа фильтров по очистке воды.

Прежде чем вы приступите к этой операции, вы должны понизить давление в системе. Это делается путём перекрытия общей подачи воды. В фильтрах косого исполнения очень часто используется пробка, позволяющая её открутить обычным гаечным ключом.
Но раз вы собрались разбирать фильтр для очистки, то не помешает сразу же поменять и паронитовую прокладку на паклю. Тем самым впоследствии вам будет гораздо проще снимать коробку, что не приведёт к уменьшению герметичности.
Для демонтажа колбы в вертикальных прямых фильтрах вам потребуется гаечный ключ или же вы можете воспользоваться фигурным ключом, который может входить в комплект

Когда вам придётся устанавливать устройство обратно, то вы должны особое внимание обратить на состояние герметизирующих резиновых уплотнений. Если они уже порядочно произносились, то их меняют на новые.
