Как построить барбекю для дачи своими руками: чертежи с размерами и пошаговая видео-инструкция

Что из себя представляет барбекю?

Кроме барбекю, для приготовления пищи на огне используют мангал и гриль. Разница между ними не такая уж и большая, но всё-таки она имеется:

Мангал чаще всего сделан из кирпича или металла. Это сосуд для углей, на котором помещают шампура или устанавливают решётку с продуктами. Высота приспособления не регулируется. Подставка — верхний уровень мангала. Воздушные потоки беспрепятственно обдувают готовящиеся продукты.

Фото 1. Простой металлический мангал с полочками-подставками с левой и правой стороны.

В ящике есть несколько отверстий для проникновения воздуха. Это позволяет сгорать дровам до тлеющих углей. Так образуется жар, который передаётся через прямое тепловое излучение. Он и участвует в приготовлении пищи. Мангал — самое простое приспособление для готовки на огне.

Гриль также предназначен для приготовления блюд на углях: мясо нанизывается на шампуры или выкладывается на сетку над углями. Затем устройство закрывают крышкой.

Барбекю — нечто среднее между мангалом и грилем. Это приспособление, наиболее приближено к тем, на которых готовили мясо варвары. Устройство для приготовления продуктов — подобие очага, имеющее одну открытую лицевую сторону. Есть барбекю, в которых по периметру решётки устанавливают стенку (бортик), не позволяющую жару уходить в стороны от минимального дуновения ветра.

Стенка тоже подвергается нагреванию и принимает участие в приготовлении пищи. Создаётся тепловая подушка, обволакивающая продукты с разных сторон: снизу, слева, справа, а в конструкциях очагового типа — ещё и сверху. Это приводит к более быстрому приготовлению блюда.

Риск пересушивания или пережигания в барбекю меньше, чем при готовке на мангале. Обычно все барбекю создаются с возможностью регулировать высоту решётки над углями. Барбекю отличается ещё и тем, что в качестве источника энергии для него применяются газ и электричество (в некоторых моделях), а не только дрова.

Справка. О происхождении слова «барбекю» нет единого мнения. Самым достоверным объяснением является то, в котором это слово связывается с древнегреческим «barbarous», перекочевавшим позже в латынь.

Слово «barbarous» относилось к чужеземцам, пришлецам. В русском языке превратилось со временем в «варвара». Представители чуждых для греков и римлян культур готовили пищу в очаге и на костре.

Преимущества кирпича

Нередко на загородных участках можно встретить мангалы и барбекю, созданные умельцами из подручных материалов. Кто-то использует старые газовые баллоны или металлические бочки, кто-то изготавливает простой мангал из сварных конструкций, но полноценные кирпичные сооружения встречаются довольно редко.

Помимо общепринятых требований и противопожарных инструкций к расположению очагов на загородных участках, которые ограничивают использование открытых металлических жаровен, нужно учитывать еще и особенности приготовления пищи на открытых мангалах и в кирпичных барбекю. Кирпичная жаровня, в отличие от стандартных мангалов, равномерно распределяет горячие потоки воздуха, что позволяет получить ровно обжаренную со всех сторон, пищу.

Стандартные конструкции таких кирпичных жаровен напоминают духовой шкаф, который не оборудован дверцей. Мясо или другие продукты, в таком полуоткрытом духовом шкафу, равномерно обрабатываются горячим воздухом и в итоге проголодавшиеся дачники и их гости получают практически диетический продукт, более нежный и сочный, чем в обычном металлическом барбекю.

Еще раз отметим достоинства кирпичных сооружений для приготовления пищи по сравнению с их металлическими аналогами:

продукты обрабатываются со всех сторон равномерно;

помимо жаровни в кирпичном строении можно предусмотреть установку коптильни, варочной поверхности, гриля, места для разделки продуктов и мойки;

индивидуальный подход к строительству барбекю поможет создать на участке уникальный центр притяжения для отдыха и приема пищи.

Особенности

Барбекю из кирпича — это стационарный уличный очаг. И при проектировании надо учесть особенности его установки и размещения.

Виды барбекю и особенности размещения

Можно выделить два вида уличных кирпичных барбекю: одиночная печь и комплекс печных устройств.

В первом случае это может быть закрытый или открытый очаг с приспособлениями для установки вертела, шампуров или решетки над тлеющими углями.

Если это открытый очаг, без купольного свода и дымохода, то он может располагаться только на открытом воздухе, с соблюдением соответствующих мер пожарной безопасности.

Но если подходить строго, эти меры соблюсти в условиях ограниченного пространства придомового участка непросто.

Закрытая печь с дымоходом может стоять как на открытом воздухе, так и в беседке (или под навесом).

И довольно часто, хозяева не довольствуются только одной функцией барбекю — запеканием продуктов на жаре перегоревших дров или древесного угля. Здесь же, рядом, могут поставить печь с варочной поверхностью, тандыр, секции для хранения дров, рабочий стол для разделки мяса и подготовки продуктов. А это уже целый комплекс для готовки на улице.

Но в любом случае, при выборе места руководствуются нормативами по размещению вспомогательных (служебных) сооружений на участке — минимальными расстояниями от дома, границы с соседним участком, отдельно стоящими деревьями.

Когда зону барбекю обустраивают со всеми «удобствами» (водой, стоком, электричеством), то надо учитывать близость прохождения инженерных сетей, и возможность подключения к ним. Если подключение к водопроводу не предусмотрено по плану, то печь надо располагать поближе к летней кухне или недалеко от дома со стороны обычной кухни.

Особенности установки

Для любой кирпичной конструкции, независимо от ее размеров, необходим хороший фундамент. И лучше всего для этих целей подходит плита.

Тем более, что при обустройстве мелкозаглубленного ленточного фундамента, надо принимать в расчет особенности грунта. А они бывают таковы, что лента может не выдержать сил морозного пучения, и по кирпичной кладке пойдут трещины. Плита — это универсальный вид основания, и она хорошо работает даже на слабых и подтопляемых грунтах.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

При выборе материалов лучше учесть:

  • Высокие температуры (горение разниться в зависимости от рода древесины)
  • Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Материалы

Учитывая то, что печь постоянно подвергается действию высокой температуры, крайне желательно использовать специальный, так называемый шамотный или печной, кирпич.

От отличается высокой стойкостью к жару и колебаниям температуры, достаточно прочен и долговечен. Однако цена такого кирпича существенно выше, чем у обычного керамического или силикатного. Поэтому многие мастера в целях экономии выкладывают шамотным кирпичом только ту часть печи, которая непосредственно нагревается, выполняя внешние контуры обычным кладочным материалом.

Важно: для шамотного кирпича используется специальный огнеупорный кладочный раствор!

Для лучшего сохранения тепла внешние контуры печи и опорные конструкции столиков, мойки и прочих подсобных элементов комплекса барбекю можно выкладывать либо из полнотелого керамического кирпича, либо из пустотелого.

Раствор для кладки печного кирпича используется специальный. Лучше, если это будет готовая смесь или клей. Если такого состава в продаже нет или хочется попробовать свои силы в самостоятельном изготовлении, можно попробовать технологию, предложенную в этом видео.

Предварительные работы

Схема

В первую очередь, следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых строительных материалов.

Есть лишь общие указания, которыми можно руководствоваться при строительстве. Так, сам гриль не должен быть ниже 65-70 см по высоте. При этом он должен быть удобен человеку, который будет на нем работать. Печь обычно делается на 10 см ниже самого гриля. В целом же печь изготавливается, исходя из конкретных условий. При проектировании надо учесть каждую мелочь, чтобы потом не возникало неудобств при использовании устройства. Например, надо заранее просчитать, где будут висеть щипчики, а куда можно будет положить дрова и уголь. При планировании также учитывается рост хозяина.

Когда чертеж готов, надо написать список необходимых материалов. Не стоит забывать при этом про материалы для фундамента.

Преимущества и недостатки барбекю-комплекса из кирпича

Уличные барбекю из кирпича обладают рядом неоспоримых преимуществ:

  • имеют эстетически привлекательный внешний вид;
  • могут использоваться для комфортного времяпрепровождения в любое время года;
  • позволяют приготовить вкусную и полезную пищу;
  • жаровня имеет достаточно большую площадь;
  • допускает использование топлива различного вида;
  • конструктивные особенности жаровни способствуют равномерному распределению жара, поэтому даже большое блюдо пропекается равномерно;
  • достаточно функциональны и универсальны. Могут использоваться для приготовления рыбы и жарки шашлыка.

Презентабельность и функциональность – основные достоинства

К недостаткам барбекю комплекса из кирпича следует отнести большие габариты. Приходится искать площадку, которая не только позволит разместить строение, но и будет полностью соответствовать требованиям пожарной безопасности. Также потребуется место под коптильню, варочную панель и вытяжное устройство.

Для установки комплекса требуется много места

Подготовка материала

Строительство различного рода сооружений из кирпича, а особенно печей, состоит из нескольких этапов. Между ними могут осуществляться перерывы до нескольких дней. Это связано с тем, что раствору необходимо время, чтобы как следует застыть. Во избежание простоев из-за отсутствия материалов, следует заранее подготовить все необходимое.

Чтобы ничего не забыть, составьте перечень, согласно которому будет производиться закупка. Количество материала зависит от выбранного проекта, поэтому мы укажем только примерный перечень, который может несколько изменяться.

Для строительства фундамента понадобится:

  • щебень или гравий речной;
  • песок;
  • цемент;
  • армирующая сетка, металлические листы, пруты, любая другая конструкция, не занимающая объема;
  • рубероид;
  • доска необрезная (для строительства опалубки).

Для строительства корпуса печи:

  • песок;
  • глина средней жирности или готовая огнеупорная смесь;
  • огнеупорный кирпич;
  • облицовочный кирпич;
  • шамотный кирпич;
  • решетка гриля, барбекю;
  • металлические уголки или пластины;
  • доска обрезная (для настила под столешницу), необрезная (для опалубки под столешницу);
  • поддон, на котором будут располагаться угли (может отсутствовать).

Кирпичное сооружение в работе

Строительство своими руками печи-барбекю из кирпича

Приступая к строительству печи барбекю из кирпича своими руками, надо как следует подготовиться. Понадобятся не только материалы и инструмент, но и точное знание технологии, чертежи, в соответствии с которыми будут выполняться работы. Предлагаем разобраться, как самостоятельно возвести подобную постройку на своём участке.

Самостоятельно построить барбекю при желании сможет каждый

Какие материалы и инструменты нужны для работы: ориентировочный перечень

Выбирая материалы для строительства, надо знать, какой кирпич использовать для барбекю. Потребуется красный и шамотный. Последний предназначен для кладки топки.

Также потребуется:

  • печное литьё. Перечень, размеры и количество определяются на этапе разработки чертежа;
  • глина;
  • бетон для устройства фундамента или основные компоненты для его приготовления;
  • арматура для повышения прочностных характеристик фундамента;
  • лист металла;
  • доски для опалубки;
  • гидроизоляционный материал;
  • кельма;
  • уровень строительный;
  • пила для мокрой резки кирпича;
  • болгарка с подходящими кругами;
  • молоток с резиновым бойком;
  • шаблон для полукруглой арки.

Перечень инструментов является ориентировочным

Как своими руками подготовить чертёж для барбекюшницы из кирпича: полезные советы

Приступая к разработке своими руками чертежа барбекюшницы из кирпича, продумайте следующие моменты:

  • площадь и прочностные характеристики основания будущего строения. Фундамент должен быть рассчитан на будущую эксплуатационную нагрузку;
  • конструктивные особенности и высоту будущей печи;
  • конструктивные особенности жаровни, вертелов и решётки;
  • наличие навеса или беседки. При их наличии можно будет не зависеть от погодных условий;
  • наличие дополнительных элементов. Кроме барбекю, можно предусмотреть коптильню или мойку. Они должны обязательно присутствовать на чертеже;
  • систему защиты от ветра;
  • место для хранения угля;
  • конструктивные особенности системы дымоудаления.

Закладка фундамента

От качества основания зависит срок эксплуатации барбекю из кирпича в беседке. Работы начинают с подготовки котлована. Для этого снимают плодородный слой и вынимают грунт на глубину 20-25 см.

Далее работы могут выполняться в следующей последовательности.

ИллюстрацияОписание действия
На выровненное дно котлована насыпается и утрамбовывается пятнадцатисантиметровый слой щебня средней фракции. Заливаем небольшой слой бетона. Выполняем армирование основания. Для этого вбиваем пруты через равное расстояние, а также укладываем их вдоль и поперёк, связывая в точке пересечения.
Заливаем бетон до уровня котлована, закрываем сверху металлическим листом и оставляет на три дня. Лист следует укладывать на кирпичи, чтобы исключить его контакт с залитым раствором.
Выставляем опалубку и продолжаем заливать основание.

Если вы хотите изучить последовательность самостоятельно, смотрите это видео.

Watch this video on YouTube

Приготовление глиняного раствора

Для кладки печи выбирается тёмно-красная глина. Её замачивают на сутки до начала приготовления раствора и через день тщательно перемешивают. К размоченной глине добавляют песок в соотношении 1:2. Для повышения пластичности в состав вводится клей для печей и каминов (около 3% от объёма). Состав тщательно перемешивается. Можно приступать к кладке.

Глиняный раствор требует правильного приготовления

Пошаговая кладка барбекю из кирпича

Цена кладки барбекю из кирпича зависит от многих факторов. Выполняя работы, можно значительно снизить стоимость строительных работ. Если вы решили обойтись без помощи специалистов, предлагаем посмотреть видео, описывающее пошаговую кладку барбекю из кирпича.

Watch this video on YouTube

Watch this video on YouTube

Схема кладки барбекю

Выбор схемы порядовки зависит от конструктивных особенностей конкретной печи, наличия или отсутствия тех или иных элементов. Сомневаясь в своих силах, стоит выбрать самый простой вариант. Казан и гриль несколько усложнят порядок выполнения работ, но при желании всегда можно справиться.

Обустройство топки и печной трубы

Для топки и трубы используется жаростойкий кирпич. Формирование трубы обычно начинается с 18 ряда. В каждом из них для сужения отверстия убирается четверть кирпича. Делается это до 28 ряда. Дымоход стоит оснастить задвижкой.

Думаем, следующее видео с инструкцией вам будет интересно.

Watch this video on YouTube

Внешняя отделка печи-барбекю

Приступая к внешнему оформлению, следует согласовать отделку со стилем дома и других строений, находящих на участке. Единый декор должен быть у всех элементов комплекса.

Для внешней отделки используется специальный облицовочный кирпич

Камин мангал для беседки

Камин мангал создает в любом помещении теплую романтическую обстановку и уют. Языки пламени или тлеющие угли не только настраивают на приятное общение, а и дают возможность поджарить или разогреть закуску к бокалу вина.

Пример проекта камина для беседки или другого помещения.

Камин находится в помещении, труба выведена на тыльную сторону, и пристроена на улице.

Алгоритм работ постройки камина мангала из кирпича в беседке:

  1. На бетонном основании беседки выкладываются первые два подовых ряда.
  2. При кладке последующих рядов лицевую часть камина делают из облицовочного кирпича, тыльную – из строительного, топку – из огнеупорного.
  3. Выкладывается лицевая часть свода облицовочным кирпичом.
  4. Собирается второй тыльный свод из огнеупорного кирпича при помощи шпильки.
  5. Подымают стены.
  6. Устанавливают дымосборный колпак.
  7. Перекрывают камин в помещении.
  8. На тыльной стороне выгоняют трубу.

Основные этапы возведения смотрите на фото:

Порядовка:

Еще интересные варианты:

Непосредственное строительство

Самый элементарный вариант проекта подойдет любому желающему, чтобы построить печь барбекю для дачи.

Все 10 рядов кладки

Ряды с 1 по 5 чередуются так, чтобы последовательно смещались друг относительно друга для обеспечения связки. В 6 ряду кирпич кладется ложком, формируется основание для будущей столешницы. Сама столешница представляет монолитную бетонную конструкцию. Для ее заливки придется изготовить опалубку из досок. На дно выкладывается настил. В полученную нишу заливается раствор. Несмотря на то что толщина столешницы небольшая, рекомендуется при заливке использовать подходящий армирующий материал.

Ряды 7-9 занимают только часть столешницы, это формируется топка. Оставшаяся часть используется, как полезная площадь для разделки продуктов. В 10 ряду кладка выполняется поперек рядов. Образовавшийся выступ служит основанием для решетки барбекю. Желательно предусмотреть возможность регулирования положения решетки по высоте. Для этого на одном уровне в стенки топки вставляют металлические стержни, на которые решетка будет опираться.

Порядовка каминов с дымоходом несколько сложнее, так как формирование дымосборника требует смещения кладки вглубь топки.

Более серьезная модель

Во 2-5 ряду формируется ниша, которую можно использовать для хранения дров. Ряды 6 и 7 служат перекрытием, но на схеме не показано, как их выполнить. Поперек корпуса печи укладываются металлические уголки или пластины, которые будут служить опорой для каждого ряда кирпичей. Это заметно при формировании столешницы в 11 ряду.

Формирование столешницы

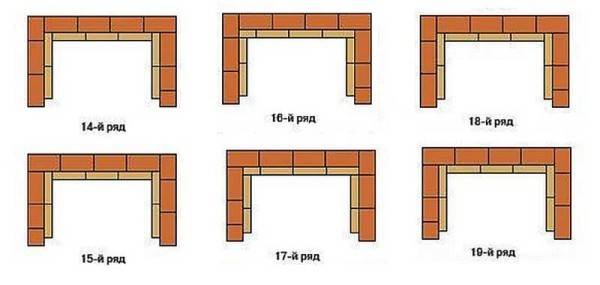

С 14 по 19 ряд кладка однотипная и представляет собой двухслойную топку. Внутренний слой выложен из шамотного кирпича, распиленного вдоль пополам. При строительстве этой части печи используется специальная огнеупорная смесь на основе глины. Обычный песчано-цементный раствор не выдержит высокой температуры и начнет осыпаться.

Формирование топки

Дымосборник формируется в 20-25 рядах. Для того чтобы он имел коническую форму, необходимо в каждом последующем ряду обеспечить смещение кирпича внутрь топки. Чтобы закрыть проем топки используется перекрытие из прочной металлической пластины или уголка.

Формирование дымосборника

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки.
  • В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Чтобы все сооружение не намокало под дождем или снегом, можно соорудить специальный навес. Это даст возможность заниматься готовкой блюд при любых погодных условиях. Также, с целью создания более практичной и комфортной зоны готовки, можно предусмотреть наличие разных полочек, столешницы и мойки. Эти элементы можно соорудить отдельно от общей конструкции мангала-коптильни.

При таком декорировании и обустройстве можно сделать комфортное и уютное место для готовки еды для семьи и гостей.

Чертежи и фото

К счастью, составлять проект и рисовать чертежи мангала самостоятельно не нужно. В интернете можно найти готовые проекты на любой вкус и кошелек (рисунок 2).

Рисунок 2. Для строительства можно использовать готовые чертежи

Просмотрев несколько фото, вы сможете выбрать подходящий вариант барбекю, а изучив чертежи, сразу приступайте к закупке материалов и непосредственному строительству.

Проектирование и выбор места

Выбирая проект зоны барбекю, особое внимание уделите месту под нее. Очень часто именно мангал является сердцем загородного дома или дачи, и к вопросу благоустройства данного элемента ландшафтного дизайна стоит отнестись серьезно (рисунок 3)

Материалы и инструменты для барбекю из кирпича своими руками

Кирпич шамотный для кладки топки, количество по потребности;

  • Печное литье ( дверцы, колосники, поддувала, заслонки, решетки для барбекю и другое) – количество зависит от того как сделан чертеж барбекю из кирпича.
  • Глина или сухие смеси, приобретенные в магазине;
  • Цемент для фундамента;
  • Песок речной не мытый для приготовления раствора;
  • Гравий для фундамента;
  • Арматура для закладки в фундамент;
  • Металлический лист, размер выбираем исходя из размеров барбекю;
  • Доски для строительства опалубки;
  • Гудрон или рубероид для гидроизоляции;
  • Кельма и другие инструменты для накладки раствора;
  • Молоток с резиновым бойком;
  • Уровень и отвес для измерения вертикали и горизонтали стенок;
  • Пила для мокрой резки кирпича с набором алмазных отрезных дисков, предназначенных для мокрой резки;
  • Болгарка с шлифовальными кругами и отрезные алмазные диски влажной резки.
  • Шаблон для кладки полукруглой арки (см. шаблон);

Технология изготовления

У каждого мастера по художественной ковке существуют определенные секреты при изготовлении кованых изделий, хотя основа работа практически не отличается. Мангал представляет собой прямоугольную коробку, внутрь которой укладывают угли или дрова. Ее изготавливают чаще всего из металла или стали. Боковые стороны с дном скрепляют сваркой. В конструкции не должно оставаться щелей.

Для внешней части мангала часто применяют и иные материалы, например, древесину, поэтому конструкция обрабатывается противопожарной пропиткой, а монтаж ведут, учитывая правила безопасности.

Подставкой чаще служат металлические прутья разных форм. Иногда они выполняются в виде ажурных сплетений, геометрической фигуры или волнистых линий. Для придания прутьям оригинальной формы чаще используется холодная ковка, нередко применяют и горячую ковку.

Вся конструкция украшается всевозможными декоративными деталями в виде листьев, бутончиков, рельефных форм. Их изготавливают из тонкого листа металла, затем они наносятся сваркой на конструкцию.

После изготовления кованого изделия его следует зашкурить. Таким образом удаляют огрехи в виде острых краев или заусениц. Поверхность обрабатывают антикоррозийными составами для защиты металлической поверхности от воздействий внешней среды. На завершающем этапе проводится покраска мангала.

При решении сделать изделие самостоятельно следует создать чертеж. Используя эскизы, намного проще выполнить всю работу по изготовлению. При определении размера изделия следует учитывать его функциональность и обеспечить нужный комфорт при его эксплуатации.

Если планируется изготовление мангала для 10 шампуров, оптимальной считается длина в 1 метр. На одном шампуре в среднем размещается 8 кусков мяса, поэтому лучше выбрать ширину в 30 см, что обеспечит максимальную прогреваемость мяса. Глубина для мангала выбирают около 15 см, в этом случае угли не будут задевать продукты.

Чтобы определить, каким должно быть расстояние от земной поверхности, следует согнуть руку с шампуром, оптимальной будет высота, на которой удобно держать согнутую руку. Изготавливают мангал, учитывая рост мангальщика. Высоту бортиков делают на уровне его пояса.

Торцевую сторону следует сделать съемной, чтобы иметь возможность убирать золу. Также делают фиксацию для шампуров, чтобы мясо равномерно обжаривалось с каждой стороны.

Если делать устройство самостоятельно, можно сделать бортики более высокими, тем самым обезопасить его использование, к тому же это улучшит процесс приготовления мясных блюд. Чтобы мангал стал более устойчивым, полка для дров размещается снизу, тем самым смещается центр тяжести.

Чтобы украсить металл, при изготовлении кованых изделий применяется лазерная и плазменная резка. Изделия с применением лазерной резки могут стать альтернативой дорогому кованому изделию. Они имеют прочную конструкцию, легко собираются. Для изготовления берут цельные листы стали, украшают их узорами и декорацией, которые делаются лазерной резкой.

Основными характеристиками изделий с лазерной резкой являются:

  • получение красивого декора и узоров;
  • изготовление разнообразных деталей по форме и размерам;
  • данные конструкции намного прочнее кованых изделий.

Часто для изготовления кованых мангалов применяется горячая ковка, которая требует особой сноровки при их изготовлении. В процессе резки плазмой не потребуется таких физических затрат. С помощью художественной резки процесс будет значительно быстрее, а форма изделия получится более тонкой и ажурной.

Во время работы металл нагревается до очень высокой температуры на короткий период времени, при этом технические характеристики металла остаются прежними. В процессе на изделии не образуется наплывов, поэтому шлифовать готовое изделие не требуется.

Плазменную резку проводят на металле различной толщины. Устройство для резки может давать температуру до 30000 градусов, а глубину резки – до 20 см. Фигурную резку используют для выпуклых изделий и трафаретной скульптуры.

Порядовки

Возвести печь барбекю своими руками – довольно трудоемкий процесс. Порядовка нужна для выполнения качественной кладки. Порядок действий таков:

  1. Кладка стартового яруса. Применяется обычный цементный состав, выкладка – в полкирпича. Размеры первого яруса: проем минимум 5 см и высота яруса – 70 см.
  2. Далее укладывается металлический лист. В длину печь выкладывается в 2 линии кладки. Сооружается выступ в 1/3 кирпича. Далее – облицовка этой области отделочным кирпичом.
  3. Следующий этап – создание топочного отсека. Он сооружается по параметрам чертежа. Создается углубление в 3 кирпича. Необходимая ширина – 5-6 кирпичей.
  4. Следующий этап – кладка проемов, арок и стен высотой в 9-10 кирпичей. Расчет высоты производится от земной поверхности. При выкладке стен необходимо заложить стержни из металла на 6 и 7 линии. Их выступ сооружается на 7 см. Далее на них кладется решетка и поддон. Высоту решетки можно регулировать, если закладку стержней произвести до 10 линии.
  5. Данная конструкция подразумевает встраивание 2 решеток. Нижняя будет служить для топлива и его поджига. Верхняя – для укладки продуктов.
  6. Для изготовления дымохода понадобятся огнестойкий кирпич и глиняная смесь. Применяется способ укладки в 1 кирпич друг на друга. В дымоход необходимо вставить задвижку. На его задней стенке следует соорудить определенный изгиб для регулировки тяги. Дымоход сооружается из 13-16 линий. Чем он длиннее, тем лучше тяга.
  7. Для отделки печи берут либо натуральный камень, либо облицовочный кирпич, на усмотрение владельца.
  8. Столешницу делают также несколькими способами: из мраморных плит, из влагостойкого дерева или просто заливают бетоном. Выбор будет зависеть от предпочтений и финансовых возможностей владельца.
  9. Последним этапом служит расшивка швов до застывания состава.

Общее описание углового кирпичного мангала

Мангал сам по себе представляет простую конструкцию жаровни. Он изготавливается в виде ящика, а тепло в него поступает из боковых и нижних стенок. В такой печи готовят не только мясные блюда, но и рыбу, овощи, выпечку.

Угловые барбекю из кирпича представляют собой стационарную конструкцию, отличающуюся всевозможными дизайнами, габаритами и дополнительным оснащением. Это могут быть как простые жаровни, состоящие из нескольких рядов кирпича и жаровни, так и целые комплексы с грилем, барбекю, мангалами.

Устройство углового мангала из кирпича состоит из таких элементов, как:

  • цоколя;
  • фундамента;
  • нижних боковых стен;
  • жаровни;
  • верхних боковых стенок;
  • дымохода.

Дополнительно мангал можно оборудовать:

  • печью;
  • коптилкой;
  • мойкой;
  • столешницей;
  • нишей для хранения посуды.

Соус барбекю

Учитывая, что уличные барбекю чаще всего используются для приготовления мяса, стоит обязательно позаботиться о наличии соуса, способного придать готовому блюду неповторимый вкус.

Можно, конечно, приобрести готовый, но стоит обратить внимание на следующий рецепт, в домашних условиях который приготовить не составит особого труда. Для этого потребуется:

  • Кетчуп (полстакана);
  • Сахар коричневый (треть стакана);
  • Уксус яблочный (столовая ложка);
  • Соус соевый (две чайные ложки);
  • Соус вустерширский (две чайные ложки).

Все ингредиенты необходимо тщательно смешать в любой емкости. Готовый соус можно также использовать в процессе приготовления мясного блюда.

При желании всегда можно добавить различные специи, которые несколько изменят вкус соуса. Чаще всего это лук и чеснок, а также различная зелень, в большом количестве выращиваемая на дачных участках. В таком случае основное блюдо получится еще более вкусным, насыщенным, и, главное, полезным.

Таким образом, барбекю своими руками при желании сможет сделать каждый. Надо лишь учитывать обозначенные рекомендации – и все обязательно получится.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
