Твердотопливный котел своими руками

Простой котел своими руками

Это два цилиндра, помещенных один в другой – топка, обложенная кирпичом, и носитель конвекционного типа. Для первой за основу лучше взять трубу с толстыми стенками, а во внутрь вместить прямоугольной формы топку, которую сварить из листа, подходящей толщины.

Должно быть предусмотрено поддувало, обеспечивающее подачу воздуха извне вместе с дымоходом, который отводит отработанные газы.

Подключить такой агрегат можно одним из способов:

  • Врезать трубы прямо в бочку, чтобы вода нагревалась посредством циркуляции и нагревала при этом радиаторы;
  • Врезать часть дымохода в теплоносительную емкость, чтобы отработанный газ, поступающий в бак, неторопливо нагревал теплоноситель.

Изготовление пиролизного котла

Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:

  • аппарат для электросварки;
  • угловая шлифовальная машина;
  • дрель электрическая;
  • набор слесарных инструментов.

Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:

1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.

Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.

Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.

Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.

Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.

Виды отопительных котлов

Существует четыре вида:

  1. Электрические
  2. Газовые
  3. На жидком топливе
  4. Твердотопливные

Выбор имеет положительные, отрицательные стороны.

Электрические

Электрические просты в изготовлении, можно устанавливать во многих местах, компактны, просты в повседневной эксплуатации. Минусы:

  1. Критически зависят от стабильного электропитания
  2. Требуют отдельной мощной проводки (рассчитанной на работу прибора в 5-10 кВт)
  3. Потребляют дорогое электричество

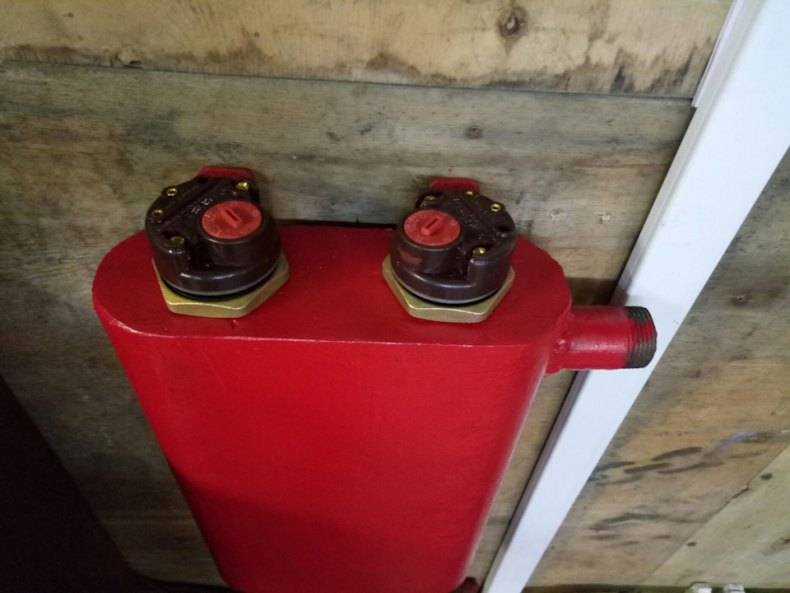

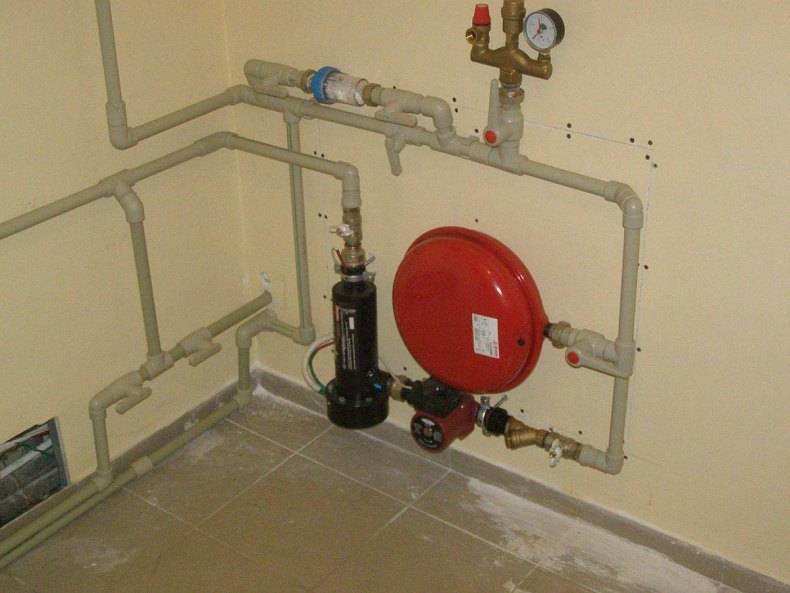

Самодельный ТЭНовый электрокотел в системе отопленияИзготовленный в домашней мастерской ТЭНовый электрокотел в системе отопления (для помещения большой площади)Самодельный ТЭНовый электрокотел в системе отопления (с обвязкой, группой безопасности)Схемы устройства, работы электродного, ТЭНового электрокотлов

Газовые

Газовые — распространенные, но установка требует официальных разрешений, эксплуатация самодельных конструкций не допускается. Стоимость магистрального газа постоянно растет.

На жидком топливе

Технологичны, воспроизводимы в гаражной мастерской, требуют больших запасов жидкого топлива (1.5-2 литра на час работы). Стоимость отработанного машинного масла, дизельного топлива постоянно растет.

Схема системы отопления с капельным котлом на соляркеСхема на отработанном маслеСхема на отработкеСхема на отработке маслаСхема работы печи на отработке с вентиляторомПодробная схема на отработанном маслеПечь на отработке с водяным контуром

Твердотопливные

Конструкции проверены десятилетиями эксплуатации. Стоимость угля, дров, сравнительно с другими видами топлива, невысока. Устройства автономны, легко воспроизводимы в условиях гаражной мастерской.

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

  • дровах;
  • торфе;
  • брикетах;
  • угле.

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

  1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
  2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
  3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

  • наличие 1 входа шириной от 80 см;
  • объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
  • высота потолка – от 2,5 м;
  • приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
  • предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

  • приточное – не выше 50 см от пола;
  • вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

  1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
  2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
  3. Функциональность. Многие отопители оснащаются варочной поверхностью.
  4. Безопасность. Твердое топливо не взрывается, как газ.
  5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество. В неотапливаемом чердаке его придется утеплить

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода

При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля

При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Выбираем тип твердотопливного нагревательного элемента

Самый экономичный твердотопливный котел отопления – это пиролизный тип или прибор верхнего горения. Для самостоятельного изготовления первый вариант сложен. Прибор верхнего горения несколько проще спроектировать, но здесь чертежи и расчеты должен выполнять специалист, что стоит немалых денег

Именно потому люди, которые хотят недорогие котлы отопления на твердом топливе, должны обратить внимание на конструкции традиционного строения

Прежде чем приступать к проектированию, также нужно учесть, какой тип энергоносителя в регионе считается самым доступным. Если это дрова, то топочная камера должна иметь большие размеры. Ведь обеспечить нормальный температурный режим в доме может только большой объем древесины. В случае с маленькой топкой энергоноситель нужно будет постоянно подкладывать, что не очень удобно.

Если в качестве основного топлива планируется использование угля, то топку можно сделать маленьких размеров, таким образом, сэкономив на конструкционных материалах. Уголь отличается энергоэффективностью и его большое количество в топке может повысить температуру теплоносителя до критического уровня, что может повлечь за собой аварию.

Электрический котел своими руками

Обстоятельства, по которым хозяева желают обустроить помещение не заводским котлом, а самодельным могут быть различные, начиная от стоимости и заканчивая элементарным желанием самостоятельного исполнения плюс всегда возможной починкой агрегата.

Итак, делаем электрический котел сами. Его просто изготовить и обслужить, можно по желанию усовершенствовать. Главное быть в себе уверенным и не забыть про заземление.

Потребуется:

  • Котел на три или четыре литра с цилиндром или обычная труба, у которой имеются плоские заглушки в верней и нижней части;
  • Патрубки (три штуки);
  • ТЭНы с гайками в дополнение к отводчику воздуха;
  • Шаровой краник, чтобы иметь возможность сливать жидкость.

В готовой конструкции проделываются отверстия, на которые навариваются, соединяющие с трубами, гайки. К нижней части приваривается часть патрубка и краник. В верхней части приделываются все три муфты, а управленческая часть выводится. Для чего предназначена отдельная коробка.

Так можно решить проблему по обеспечению безопасности функционирования котла, а также устранению фактов возможности чрезмерного перегрева, возникающего благодаря скоплению воздушных масс наверху котла. Воздух, который остается просто затягивается в магистраль трубопровода.

Общие правила при подготовке к монтажу

Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

  • подготавливается котельное помещение;
  • размещается агрегат на объекте;
  • прокладываются трубные конструкции по помещению;
  • выполняется обвязка;
  • запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

  1. Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
  2. Между котлом и стеной нормативно безопасное расстояние составляет от 0.5 м.
  3. Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).
  4. Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Достоинства и недостатки

В арсенале твердотопливных котлов длительного горения имеется ряд положительных качеств, которые делают такое приобретение крайне выгодным:

  1. Высокий КПД. Топливные котлы длительного горения отличаются от обычных печей достаточно высоким КПД, который у отдельных моделей может достигать 95% – а этот показатель вполне сравним с эффективностью работы газовых отопительных котлов. Такая эффективность достигается за счет теплообменников и использования в качестве основного топлива пиролизного газа.
  2. Экологичность. Все модели твердотопливных котлов длительного горения выбрасывают в воздух только водяной пар и углекислый газ, которые не причиняют никакого вреда окружающей среде.
  3. Небольшая стоимость топлива, его доступность и автономность отопления. Работающие на дровах твердотопливные котлы длительного горения, не зависят от наличия газовых магистралей, а некоторые из них – еще и от электричества. Само по себе твердое топливо обходится не очень дорого, а отсутствие необходимости в согласовании отопительного оборудования делает твердотопливный котел очень выгодным приобретением.
  4. Возможность обеспечения горячей водой. В некоторых моделях котлов присутствуют встроенные контуры, необходимые для создания горячего водоснабжения. Даже если такой контур отсутствует, всегда можно докупить отдельный бойлер и подключить его к котлу.
  5. Долговечность и простота обслуживания. Правильно установленный котел отопления длительного горения на твердом топливе, который используется в соответствии с правилами эксплуатации, вполне может прослужить несколько десятков лет без каких-либо нареканий.

Из недостатков можно выделить следующие качества:

  1. Необходимость пополнения топливных запасов. Это самый заметный минус всех твердотопливных котлов – сколько бы времени не требовалось на прогорание одной партии топлива, рано или поздно придется закладывать следующую. Кроме того, для нормальной работы котла требуется иметь запас топлива, который может храниться только в специально оборудованном месте.
  2. Необходимость регулярной чистки. Обязательным пунктом в любой инструкции по эксплуатации твердотопливного котла является периодическая очистка котла от золы и сажи.
  3. Требовательность к месту установки. Твердотопливным отопительным котлам нужно отдельное помещение и хороший фундамент. Кроме того, в помещении должна быть нормальная вентиляция.

Заключение

Твердотопливные котлы длительного горения – это один из лучших вариантов автономных отопительных устройств для частных и загородных домов. Зная их достоинства и учитывая недостатки, можно сделать выводы об актуальности приобретения данных устройств и их эксплуатации.

Видео об альтернативных источниках отопления

Ролик об изготовлении ветрогенератора своими руками:

Видео о комбинировании альтернативных источников для получения электричества в небольшом загородном доме:

Небольшое видео об использовании теплового насоса:

Отказаться от традиционных источников отопления вполне реально. Для этого нужно внимательно подобрать альтернативу или скомбинировать несколько, исходя из особенностей местности, площади своего загородного дома и придомовой территории. Энергия солнца, земли, сила ветра, утилизация бытовых отходов растительного и животного происхождения вполне способны стать достойной заменой газу, углю, дровам и платному электричеству. опубликовано econet.ru

Инструкция для выполнения котлов из металла

Отличный вариант передвижной модели, потребуется большое количество металлического стройматериала, но сварку котла должен осуществлять опытный человек. В качестве корпуса надо использовать уже готовую двухсотлитровую бочку и отрезы широких в диаметре стальных труб.

Чертеж горизонтальной модели металлического котла

Создание горизонтальной бочки

Механизм работает по принципу трубы в трубе, теплообменник в такой модели расположен между стенками. Жидкость нагревается благодаря горящему топливу в топке, она является полостью внутренней трубы.

Сборка:

Чертеж котла из трубы своими руками

  1. Для двухсотлитровой бочки или трубы огромного диаметра подбирается меньшая по внутреннему сечению труба с учетом необходимого зазора между ними в 10–13 см.
  2. Дно топки с зольником и решетка из чугуна размещается во внутренней трубе. Низ топочной камеры обкладывается кирпичом.
  3. По бокам к трубам приваривают круглые боковины, одна впоследствии станет дном.
  4. Привариваются ножки.
  5. С переднего фасада прорезается болгаркой отверстие для дверцы.
  6. Сзади прорезается отверстие для дымохода.
  7. Спереди внизу прорезается отверстие и подключается водяная рубашка теплообменника. Сзади вверху монтируется выходной патрубок. Но после этого пункта надо проверить герметичность, заделать швы при необходимости.
  8. Корпус бочки легко обшить утеплителем для сохранения тепла внутри.
  9. Твердотопливный котел монтируется к трубе и отоплению в котельной.
  10. Проводится испытание топки, доделываются погрешности.

Точное следование инструкциям позволит создать экономичную и недорогую отопительную технику.

Устройство и принцип работы

В основе принципа длительного горения лежит снижение скорости сгорания топлива за счет уменьшения подачи воздуха. Кислород в первичную камеру сгорания подается в количестве, достаточном для тления, но не обеспечивающем интенсивное горение.

Во время медленного окисления древесины выделяются газообразные углеводороды, получившие название пиролизных газов. Сам процесс органического разложения древесных волокон под действием высокой температуры называется приролизом.

Дожигание продуктов окисления во вторичной камере на длительность горения топливной закладки не оказывает существенного влияния, однако существенно увеличивает общую эффективность работы котла на дровах. Это связано с тем, что при сгорании вторичных газов выделяется значительно больше тепловой энергии чем при интенсивном горении дров.

Энергозависимые установки длительного горения

Компоновка дровяных котлов длительного горения предполагает расположение основной топочной камеры непосредственно над зоной сжигания вторичных газов, а сообщение между ними осуществляется через специальные керамические форсунки, способные работать при температуре от 800 до 1000 С. Днище главного топливного отсека оборудовано специальной термостойкой постелью, чаще всего из шамотного кирпича или керамобетонных блоков.

Направленное движение воздуха (тяга) обеспечивается с помощью нагнетающего вентилятора, от частоты вращения которого зависит количество кислорода в рабочей зоне. На основании данных, полученных от температурного датчика, автоматическая система управления (АСУ) может увеличивать или уменьшать угловую скорость крыльчатки. К достоинствам такой схемы можно отнести высокую точность регулировки. Кроме этого, воздух, проходя через верхний топочный бункер, нагревается, что упрощает процесс воспламенения пиролизных углеводородов.

Интенсивность циркуляции теплоносителя в отопительном контуре регулируется насосом, который также подключается к АСУ. Если температура теплоносителя снижается, автоматически увеличивается подача воздуха.

Точность регулировки и экономичность энергозависимых дровяных котлов отопления длительного горения обеспечивают значительную экономию дров, что за весь отопительный сезон выливается значительную сумму. Однако не следует сбрасывать со счетов тот факт, что при отсутствии электропитания, такой котел становится бесполезной грудой металлолома, поскольку естественная тяга в таких конструкциях, как правило, не предусматривается.

Энергонезависимые дровяные котлы длительного горения

Несмотря на то что экономичность и производительность таких установок заметно ниже, чем установок оснащенных АСУ, они совершенно не зависят от наличия электроэнергии, что является их существенным плюсом. К недостаткам таких систем относится, прежде всего, сложность настройки.

У такого котла на дровах регулировка подачи кислорода производится открытием специальной заслонки, имеющей кинематическую связь с биметаллическим терморегулятором, расположенным на верхней крышке изделия.

После розжига дровяной закладки и получения устойчивого горения заслонку приводят в рабочее положение, уменьшая тем самым количество воздуха в первичной камере сгорания и обеспечивая оптимальные условия для химико-термического окисления древесного горючего. Горячие пиролизные газы, под действием естественной тяги, поступают в верхнюю камеру сгорания, где смешиваются с разогретым вторичным воздухом, вследствие чего воспламеняются.

Циркулирующий в водяной рубашке теплоноситель быстро нагревается за счет контакта с горячими стенками камеры сгорания. Высокую производительность таких конструкций обеспечивает большая площадь теплообменника.

Отопительные котлы на дровах обратного горения

Главной особенностью таких устройств является то, что процесс первичного сжигания происходит в направлении от верхних слоев к нижним.

Конструкция представляет собой вертикально расположенный цилиндр со штоком и прижимным диском, обеспечивающим равномерное распределение воздуха по всей поверхности горения.

Образовавшиеся в результате пиролиза газы поступают в верхнюю часть корпуса, где смешиваются с предварительно разогретым вторичным воздухом и воспламеняются. Раскаленная боковая поверхность непосредственно контактирует с теплоносителем, поступающим в контур отопления через выходной патрубок. Для большей эффективности, прибор может быть установлен в защитный кожух, а образовавшаяся полость заполнена пенополиуретаном или другим негорючим теплоизолятором.

Монтаж котла

После того как будет изготовлен теплообменник и подготовлены детали для корпуса, можно приступить непосредственно к монтажу самого оборудования. Лучше всего это делать на том месте, где будет стоять самодельный котёл на твёрдом топливе. Конструкция получится очень тяжёлой и неподъёмной.

Что надо будет сделать:

https://youtube.com/watch?v=PQTff0miZCA

  1. выкладываем кирпичный фундамент, на который затем устанавливаем нижнюю пластину из стального листа;
  2. вертикально по периметру нижней пластины устанавливаем внутренние стенки теплогенератора;
  3. внутрь этого корпуса помещаем колосники и сам теплообменник. Здесь надо учесть, что труба для отвода воды должна быть ниже трубы для её подвода;
  4. устанавливаем внешние стенки;
  5. между внутренними и внешними стенками располагаем слой промытого и прокалённого песка для повышения КПД;
  6. привариваем рёбра жёсткости с внешней стороны котла, а на верхнюю часть корпуса прикрепляем оставшийся лист;
  7. устанавливаем дверки в отверстия и монтируем дымоотвод.

На поверхность конструкции можно установить чугунную плиту и получить возможность приготовления пищи. Или вместо неё приспособить сделанный своими руками нагреватель для воды. В результате всех мероприятий получится экономичный и надёжный самодельный котёл на твёрдом топливе.

Некоторые нюансы монтажа

Выполняя монтаж отопительных котлов своими руками, нужно учитывать, что на КПД этого оборудования влияет ряд факторов, а именно:

Монтаж твердотопливного котла.

  • качество используемого топлива и полнота его сгорания;
  • сила и направление ветра;
  • конструкция трубы дымохода;
  • степень теплоизоляции здания.

Чтобы тепло не «выдувалось» через дымоход, в русских печах предусматривается установка задвижек, предотвращающих доступ в печь холодному воздуху через дымоход. Однако данная возможность таит в себе и весьма высокую опасность: если рано закрыть задвижку, то можно отравиться угарным газом. Выполняя установку отопительного котла заводского производства, можно повысить его КПД путем дополнительного использования тепла дыма, который образуется от горения топлива. Для этого при устройстве дымохода его труба используется и для нагрева воды (дымовая труба располагается по аналогии самоварной – внутри цилиндра с водой). Еще один способ – изготовление этажом выше, над отопительным котлом, дымовой печи, где дым будет проходить не прямо вверх, а идти по определенным каналам.

Дымоход, которым обязательно должно быть оборудовано помещение котельной, при установке твердотопливных котлов монтируется с соблюдением следующих требований:

  • часть дымохода, которая выводится в неотапливаемые помещения или на чердак, необходимо хорошо изолировать;
  • в нижней части дымохода нужно оборудовать сборник конденсата;
  • при устройстве дымохода создается несколько отверстий, которые дают возможность чистить его от сажи;
  • внутри дымохода вставляется сердечник из нержавеющей трубы;
  • на крыше нужно предусмотреть возможность подхода к трубе, чтобы ежегодно производить его чистку.

При установке котла отопления нужно рассчитать диаметр труб системы отопления исходя из кубатуры обогреваемого помещения. Чем выше диаметр труб, тем больший объем воды понадобится для работы отопительной системы, а это, в свою очередь, позволит избежать возможных проблем с перегревом системы.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
