Выбор схемы водоотведения в зависимости от рельефа местности

Особенности рельефа участка, на котором планируется построить наружную канализацию, влияют на процесс создания схем будущего проекта. Всего существует пять основных типов схем:

  1. Перпендикулярный. При таком типе трассировки канализационные коллекторы располагаются под углом 90 градусов относительно водоема. Эту схему используют в тех случаях, когда требуется спускать в водоем не нуждающиеся в очищении атмосферные сточные воды. При этом уклон рельефа территории должен быть строго направлен в сторону водотока.
  2. Пересеченный. Трубы прокладывают перпендикулярно, а главный коллектор параллельно береговой линии водоема. Схему применяют при незначительных уклонах рельефа к водотоку.
  3. Параллельный (веерный). Уличную канализационную сеть прокладывают параллельно или под небольшим углом к течению воды в водотоке, а главный коллектор, который транспортирует сточные воды к очистному сооружению, устанавливается под углом 90 градусов. Схема применяется, когда наблюдается резкое падение рельефа к участку водоема, таким образом, исключается деформация труб, вызываемая повышенной скоростью движения сточных вод в коллекторе канализования.
  4. Зонный (поясной). Применяют при значительных перепадах высот. Система водоотведения делится на зоны: на одних сточные воды попадают на очистные объекты самотеком, а на других их туда гонят установленные на конце коллекторов насосные системы.
  5. Радиальный. Канализационные коллекторы проектируются с учетом того, что сточная вода будет направлена к нескольким очистным станциям. Другими словами, схема состоит из отдельных самостоятельных систем канализации. Данный метод отлично подходит, если местность имеет сложный рельеф, а также для прокладывания наружной канализации большого города.

Что такое наружная канализация

К наружной канализации относятся разветвленные трубопроводы и элементы системы, необходимые для транспортировки сточных вод от жилых домов и других объектов к очистным сооружениям. Проектирование инженерной сети выполняется одновременно с составлением планов водоснабжения. Системы связаны между собой необходимостью соблюдать баланс потребления и отведения воды. Монтаж и обслуживание городской наружной канализации возложено на коммунальные службы. Обслуживанием автономной канализации в частных дома занимаются сами владельцы.

Существует два способа транспортировки стоков:

  • безнапорный или самотечный;
  • напорный, требующий установки насосного оборудования.

Типы канализации

Для обеспечения безопасности функционирования наружной канализации СНиП предлагает несколько способов:

  • дублирование коммуникаций – обеспечение возможности в случае аварии переключить поток на параллельный трубопровод или канал;
  • надежное электроснабжение, наличие альтернативного (резервного) источника;
  • закладывание запаса при проектировании пропускной способности сети

Структурные схемы

Согласно СНиП наружная канализация по способу укладки делится на несколько систем:

  • Общесплавные – согласно этой схеме монтажа все стоки — бытовые, ливневые, талые — направляются в один канализационный коллектор или емкость.
  • Раздельные – система устраивается так, что бытовые хозяйственные стоки и талые (дождевые) воды транспортируются по различным трубопроводам и попадают в различные очистные сооружения или накопители.
  • Полураздельные–сточные воды и ливневая канализация направляются по разным магистралям в одну емкость.

Общесплавная схема

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

  • полиэтиленовая труба с верхним гофрированным слоем;
  • пластик;
  • чугун;
  • асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

  • 110 мм – 0,02 или 2 см на 1 метр;
  • 160 мм – 0,008 или 8 мм на 1 метр.


Прокладывание наружной магистрали Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

  • шнур или веревка;
  • два колышка;
  • строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

  • создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
  • выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

  • Сооружение канализации для частного дома – как правильно провести монтаж
  • Правила и требования монтажа канализации частного дома
  • Автономная канализация – септик из бетонных колец, построенный своими руками
  • Утепление канализационной трубы в частном доме избавит от аварийных ситуаций в зимнее время
  • Что собой представляет водяной насос для системы отопления частного дома, как он работает
  • Как выполнить подключение унитаза к канализации?

Не забудьте оценить статью:

(8 оценок, среднее: 3,88 из 5)

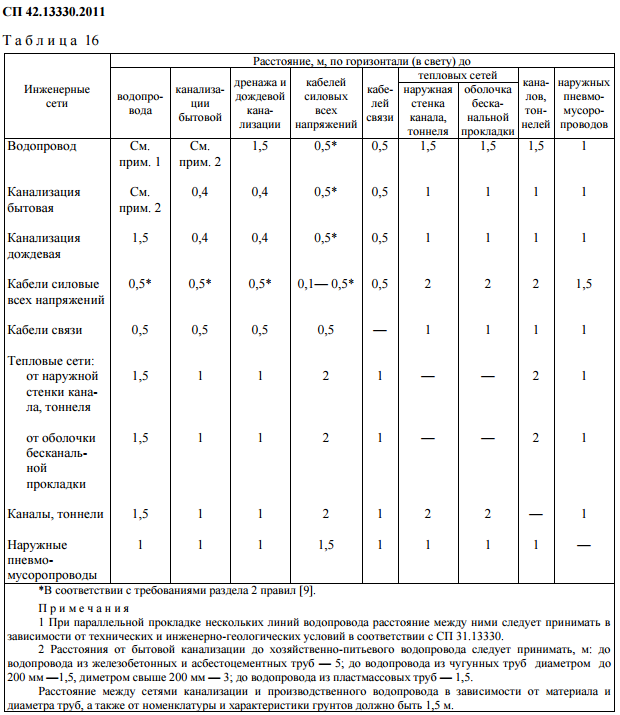

Требования к наружной канализации по СНИП

В СНиП четко прописаны требования к системам наружного водоотведения:

  • Высота траншеи, где будут находиться трубы, обслуживающие частный дом, должна быть чуть больше одно метра.
  • Очистка и обслуживание системы требует установки колодцев.
  • Самотечная сеть требует использования керамических, асбестоцементных и полимерных труб.
  • Если сточные воды не могут перемещаться самотеком, тогда устанавливают напорную систему, требующую использования в строительстве специальных, выдерживающих давление материалов, к примеру, чугуна или пластмассы.
  • Если наружную канализацию планируется проводить для малоэтажных строений, тогда стоит задуматься о кооперировании нескольких коттеджей в одну систему.

Правила монтажа наружной системы канализации

Для создания такой системы канализации обязательно нужно следовать ряду правил, чтобы потом возможно было эксплуатировать сооружение. Требования СНиП, которые относятся к наружной канализации и системе сооружение подобного типа, строятся в основном на следующих факторах:

  • уровень грунтовых вод;
  • свойства почвы;
  • климатические условия;
  • средний объем сточных вод;
  • расстояние до ближайших очистных сооружений или насосов.

Важным является соблюдение уклона труб, чтобы отходы могли проходить по ним самотеком. Для труб каждого диаметра предусмотрен оптимальный уклон:

  1. Диаметр — 50 см, минимальный уклон — 3 см на 1 м трубы.
  2. Диаметр — 100 см, уклон — 2 см на 1 м трубы.
  3. Диаметр — 160 см, уклон — 0,8 см на 1 м трубы.
  4. Диаметр — 200 см, минимальный уклон — 0,7 на 1 м трубы.

Особенности монтажа наружной канализации в соответствии со всеми правилами СНиП

В первую очередь всегда проводятсяподготовительные работы. В данном случае это изучение почвы, прокладка маршрута водопровода и полный расчет всех деталей и мелочей. Первым этапом работы всегда является копание траншеи и ее подготовка, снабжение дополнительными элементами, при необходимости. Все стыки труб тщательно закрепляются, обрабатываются герметиком и подвергаются проверке перед запуском системы. Водопровод необходимо утеплять, чтобы он не промерз в сильное снижение температуры. После выполнения всех этих работ, канализацию подключают к системе очистки или коллектору, выполняется тестовый пуск. Всегда сначала проходит полная проверка конструкции и после ее утверждения, траншея засыпается и утрамбовывается.

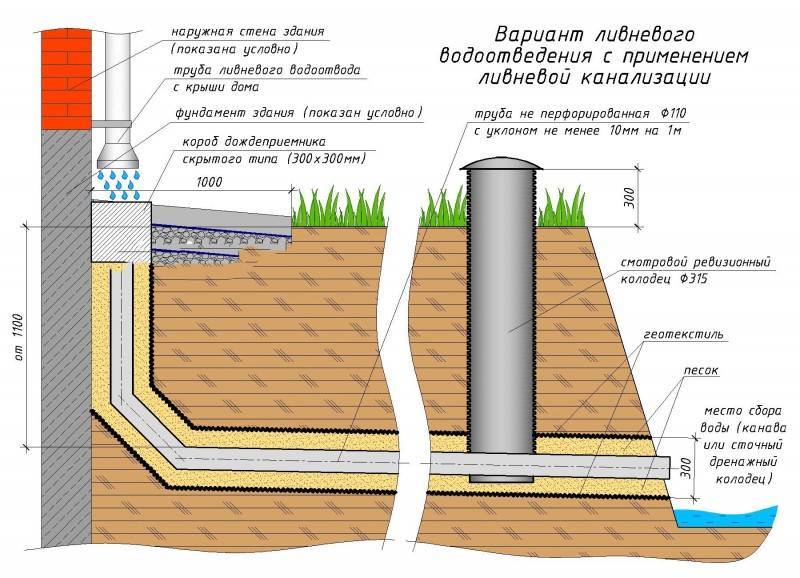

Особенности конструкции

                Ливневая канализация состоит из двух участков:

  • внутренний;
  • наружный.

Внутренняя ливневая канализация — это все
элементы, расположенные на кровле и вертикальные трубопроводы, по которым вода
перемещается в приемные емкости. Наружная часть представляет собой систему
транспортировки стоков в дождевой коллектор. Состав и конструкция внешних
участков практически одинаковы у всех систем.
Разница заключается в способе сбора и перемещения воды с кровли вниз.

Дома со скатной кровлей

                Здания
с наклонными скатами крыш оснащаются системой приемных лотков, установленных по
периметру крыши. Вода стекает в них, проходит к приемным воронкам, спускается по водосточным трубам и
направляется в приемные резервуары или в магистральную линию. Все системы
подобного типа являются самотечными. Это означает, что монтаж внутренней ливневой канализации необходимо
производить с учетом уклона лотков. Ремонт и уход за подобными системами несложен, так как скрытые
элементы отсутствуют. Однако, размещение компонентов на большой высоте
затрудняет работы и делает обслуживание или замену крайне опасной процедурой.  Открытые лотки часто заполняются мелким
мусором, принесенным ветром. Засоры быстро увеличиваются и уплотняются,
преграждая путь стокам.  Если не производить
периодическую очистку водостоков, влага будет переливаться через край, попадать
на стены и окна нижних
этажей. Это единственный недостаток подобных систем.

Дома с плоской кровлей

Внутренняя ливневая канализация в многоэтажном доме
с плоской крышей представляет собой одну или несколько приемных воронок,
соединенных с вертикальным трубопроводом. Другое название — сифонный водосток. Он
проходит до нижнего этажа, выходит из фундамента и присоединяется к
магистральной линии. Для организации эффективного сбора воды к воронкам
делается уклон. Диаметр стояка
должен обеспечивать достаточную пропускную способность, чтобы удаление дождевой
воды происходило без задержек.

Иногда встречается более сложное
строение внутренних сифонных
систем. Приемные воронки соединяются с горизонтальными трубопроводами,
расположенными под плитой перекрытия. От горизонтальных труб отходит Г-образный
присоединительный элемент, подключенный к стояку. Принцип работы сети не
меняется, различие только в конструкционных вопросах.

Ремонт ливневой канализации в многоквартирном доме
значительно упрощается, если она собрана по сифонному типу. Все возможные
проблемы заключаются в засорении стояка. Обслуживать, ремонтировать и менять узлы при таком
расположении элементов гораздо проще и безопаснее.

Проектирование подобных систем
производится исходя из общей конфигурации здания. Согласно нормам СНиП, на один
подъезд приходится один стояк, или на 250 м2 кровли — один
вертикальный трубопровод

Важно обеспечить качественную герметизацию всех
соединений, иначе возникнут протечки, разрушающие материал стен или фундамент. Стояки канализации высотных
зданий являются общедомовым имуществом, поэтому заботы о состоянии этих
элементов ложатся на плечи работников управляющих компаний

Требования к положению внешней сети сооружения

Резервуары для хранения стоков должны находиться вне здания и располагаться стратегически, чтобы минимизировать потери тепла, предотвратить структурные повреждения и защитить здание от загрязнения. Для установки резервуара по СНиП требуется обеспечить:

  • Доступ к откачиванию.
  • Аварийный сигнал высокого уровня и автоматическое отключение подачи. Баки должны иметь функциональные звуковые и визуальные сигнализации, предупреждающие о том, что емкость должна быть опустошена (например, на 75% заполнена), а также предупредительный сигнал и автоматическое отключение, которое активируется, когда резервуар заполнен на 90 процентов и отключает систему водоснабжения, чтобы предотвратить переполнение.
  • Патрубок — труба(ы) для очистки должна быть установлена ​​таким образом, чтобы избежать риска повреждения поплавков.
  • Минимальный объем — рекомендуется 4500 литров.

Помимо экономических, социальных и безопасных факторов в проектировании канализации – важными составляющими стандарта являются потребность в энергии и управление запахом. Они тесно связанны с размером сети.

Следует отметить, что канализация — это не только труба для транспортировки сточных вод, но и реактор, внутри которого микроорганизмы разрушают органические вещества и потребляют ограниченный растворенный кислород. Размер трубы, использование перевернутого сифона, предполагаемая детализация разработки и выравнивание канализации, являются общими факторами, которые влияют на потребности в энергии для транспортировка сточных вод.

Следует избегать сепарирования сточных вод в канализационных системах, поскольку это не только вызывает коррозию в трубах и люках, но также создает неприятный запах. Поэтому предпочтительнее предотвратить септичность отходов, вентиляцию канализации, механическую аэрацию или поставку химического кислорода, а не полагаться на обработку запаха.

Основные требования к проектированию

Как уже отмечалось, необходимость неукоснительного следования всем государственным нормам и правилам санитарно-гигиенического и строительного порядка.

Это необходимо во избежание нарушений и аварий, могущих произойти в дальнейшей эксплуатации того или иного участка наружной канализации.

Важно! Только, когда все СНиП соблюдены и все работы проделаны в надлежащем качестве, тогда только объект канализационных сетей можно сдавать в эксплуатацию. Все эти моменты касаются не только точного исполнения правил и норм государственными или коммерческими структурами, но также и частными лицами, которые самостоятельно производят укладку труб автономной канализации, либо канализации, которая подводится от коттеджа, частного дома к централизованной канализационной системе

Все эти моменты касаются не только точного исполнения правил и норм государственными или коммерческими структурами, но также и частными лицами, которые самостоятельно производят укладку труб автономной канализации, либо канализации, которая подводится от коттеджа, частного дома к централизованной канализационной системе.

Перед тем, как приступить к проектированию какой-либо наружной канализационной системы, нужно сначала определиться с характером местности, на территории которой будет располагаться канализация, а также ее видом: раздельной, полураздельной или общесплавной.

Предусмотренные Гостом правила и нормы требуют строго соответствия поэтапному осуществлению работ по укладке и установке системы канализации.

Для начала проводятся подготовительные земляные работы согласно проектному плану:

  • выкапывание траншей большим диаметром, чем сами трубы, в соответствии с нормативами СНиП;
  • утрамбовка траншей либо снабжение их «подушками» или любыми другими устилающими элементами;
  • во избежание промерзаний, используются различные утеплители и более глубокие траншеи.

После утепления, укладки трубопровода со всеми колодцами и прочей арматурой, система должна пройти все соответствующие СНиП гидравлические испытания и только потом засыпается грунтом и утрамбовывается.

Септики

Такие сооружения как септики в обязательном порядке должны размещаться на расстоянии от фундамента дома или колодца с питьевой водой от 10 до 12 м.

Эти требования должны строго соблюдаться, иначе через почву возможно попадание нечистот или испарений в питьевую воду, что в последствии приводит к появлению различных инфекционных и бактериальных заболеваний.

Для установки и монтажа , коттеджа или загородного дома нужно сначала вырыть больших размеров котлован.

Все это делается для того, чтобы септик не «всплывал», а оставался зафиксированным под землей. Все соединительные трубы с колодцами должны состоять из антикоррозийных материалов, которые не подвержены воздействию агрессивной среды нечистот.

Таким образом, эти трубы и колодцы смогут прослужить максимально долгое количество времени.

В механизме работы септика присутствуют также аэробные и анаэробные бактерии, при помощи которых сточные воды попадающие в первую камеру разлагаются, образуя воду и ил.

Затем, вода, наполняя до определенного уровня первую камеру, переливаются во вторую камеру, а оттуда (если септик 2-х камерный) в перфорированную трубу, через отверстия которой очищенная вода выходит в грунт, тем самым не заражая почву.

Биологическая глубокая очистка сточных вод

Современные решения по эффективной очистке сточных вод, пришли к наилучшему решению — это биологическая глубокая очистка сточных вод, которая осуществляется при помощи целых установок и сооружений с применением биодисков, где присутствуют бактерии, которые работают над разложением нечистот на воду и ил.

Такое сооружение хорошо устанавливать в частных домах, дачах, коттеджах, где централизованная наружная канализация расположена достаточно далеко и требуется установка автономной канализационной системы.

Устанавливается такая станция глубокой очистки практически также как и септик, только с обязательным учетом всех норм и правил для наружных систем автономных канализаций.
