Фланцевое соединение труб из стали: Технология работ +Фото и Видео

Основные параметры фланцевого крепежа

ГОСТ 33259-2015 предусматривает следующие параметры продукции отечественного производства:

  1. Тип (плоский, приварной – тип 01, с кольцом – тип 02, арматурный – тип 21, свободный под отбортовку – тип 03, свободный под хомут – тип 04, стыковой – тип 11).
  2. Исполнение уплотнения: плоскость, соединительный выступ, шип, паз, впадина, под прокладку овальной или линзовой конфигурации. Последние два варианта предназначаются только для прокладок, изготовленных из фторопласта.
  3. Номинальный диаметр (под крепёж): от 10 до 4000 мм.
  4. Номинальное давление: от 1,0 до 25,0 МПа (для фланцев резьбового типа – от 20 до 100 МПа).
  5. Тип резьбы. Для опорных поверхностей регламентируются следующие параметры:
    • Шероховатость поверхностей контакта;
    • Углы сопряжений;
    • Высота сопрягаемых элементов;
    • Геометрические характеристики пазов и шипов;
    • Радиусы скруглений.

Установлено два размерных ряда: 1 и 2 (первый является предпочтительным). Внешнюю конфигурацию и габаритные размеры стандарт не ограничивает, но, в зависимости от давлений и диаметров присоединяемых частей трубопровода, устанавливается диаметр отверстий под крепёж и их количество.

Производство фланцев: технология и материалы

Обычно фланцы изготавливают из низколегированной, углеродистой стали, которая устойчива к коррозии. Если используется чугун, то применяются следующие марки: СЧ15, СЧ20, ковкий чугун КЧ30-6; чугун высокой прочности ВЧ 40 и ВЧ 45.

Что касается фланцев типа 01-04, то для их производства можно использовать листовой прокат. В том случае, когда швы по всему сечению соединены сваркой, то фланцы также можно изготавливать сварными. Однако для изделий типа 11 листовой металл не используется. Тут применяются штампованные заготовки или поковки.

Фланцы, которые выполнены методом горячей ковки металла, штамповкой, прокатом максимально отвечают современным эксплуатационным требованиям. Лучше всего, когда после горячей штамповки изделия проходят дополнительную термическую закалку.

Чугунные фланцы деформируются в меньшей степени. Однако обращаться с ними нужно бережно, если учесть, что чугун – материал хрупкий. Например, при затяжке креплений нужно соблюдать порог силы, чтобы не сломать чугун.

Разъемное соединение труб без резьбы и без сварки

Существует ещё множество способов соединить трубы без резьбы так, чтобы в дальнейшем их можно было разъединить.

С помощью муфты

Бывают ситуации, когда возникают трудности с заменой отрезка трубы без резьбы. В таком случае используют специальную муфту, которая состоит из:

  • корпуса;
  • 4 шайб и двух гаек;
  • двух прокладок из резины.

Для того, чтобы соединить две трубы, надо продеть их концы сквозь гайки, шайбы и прокладки и соединить их внутри корпуса. Теперь останется только вкрутить гайки. Прокладки сдавливаются и обеспечивают герметичность, если же этого не произошло, то следует добавить ещё одно прокладочное кольцо.

Самое главное – подобрать муфту необходимого диаметра. Если взять муфту большого размера, то протечки нельзя будет устранить.

Фланцевое соединение стальных труб

Стыкование с помощью фланцев применяется в основном для стальных труб. Фланец – это деталь для ремонта и монтажа отдельных частей трубопровода. При таком совмещении труб учитывают несколько моментов:

  1. Гайки не должны быть перекошенными, поэтому очерёдность их накручивания такая: сначала крутят гайки, расположенные одна против другой, а не по окружности.
  2. Для водопровода используют прокладку из тряпичного картона, пропитанную олифой.
  3. Для отопительных труб нужна прокладка из асбестового картона.
  4. Концы у болтов не должны торчать из гаек больше чем наполовину.
  5. Внутренний диаметр прокладки должен быть чуть больше диаметра трубы, а внешний – не задевать болтов.
  6. Не стоит использовать несколько прокладок для одного фланца, это уменьшит герметичность.

Фланцевое соединение используется для труб как малого, так и большого диаметра. Можно применять для газовых труб, дымоходов, канализации и других.

Цанговое соединение труб

Для монтажа пластиковых труб используют цанговые фитинги, которые состоят из корпуса, куда помещено обжимное кольцо и резиновая прокладка. Преимущества:

  • низкая стоимость и доступность;
  • надёжность;
  • лёгкость при монтаже;
  • возможность повторного использования цанги.

Обратите внимание на то, что иногда такое крепление ослабевает, поэтому необходимо время от времени производить затягивание. Соединить таким способом трубы просто: сначала вставляется цанга внутрь трубы, а затем затягивается внешняя гайка

Также поступают и со второй трубой

Следует помнить о том, что эта деталь оказывает высокое давление на трубу, поэтому при затягивании гайки важно её не перекрутить, чтобы не допустить появления щелей и трещин. Соединить таким способом трубы просто: сначала вставляется цанга внутрь трубы, а затем затягивается внешняя гайка

Также поступают и со второй трубой. Следует помнить о том, что эта деталь оказывает высокое давление на трубу, поэтому при затягивании гайки важно её не перекрутить, чтобы не допустить появления щелей и трещин

Соединить таким способом трубы просто: сначала вставляется цанга внутрь трубы, а затем затягивается внешняя гайка. Также поступают и со второй трубой

Следует помнить о том, что эта деталь оказывает высокое давление на трубу, поэтому при затягивании гайки важно её не перекрутить, чтобы не допустить появления щелей и трещин

С помощью хомутов

Виды соединений бывают разными, одно из них – это быстросъёмное стыкование труб. Оно осуществляется с помощью хомутов – устройства, в виде металлического кольца с затягивающим механизмом: гайки с метрической резьбой. Такой способ рассчитан на то, чтобы создать герметичность шланга, резиновых труб с твёрдым основанием. Монтаж не требует усилий.

Хомуты могут быть разными, например, в продаже можно встретить пружинные проволочные, работающие по принципу прищепки. Несмотря на простоту конструкции, такие устройства могут обеспечить полную герметичность соединения.

Компрессионные фитинги

Чтобы соединить пластиковые трубы применяют компрессионные фитинги. Эти детали позволяют делать разветвления и повороты, также увеличивать длину изделий. Достоинства:

  • не нуждается в постоянном контроле, не надо периодически подтягивать болты;
  • можно укладывать в бетон или на глубину;
  • высокая степень герметичности, не поддаётся коррозии;
  • лёгкий и быстрый монтаж.

Как осуществляется разъемное соединение

Фланцевое раструбное соединение – это самый популярный тип крепления полиэтиленовых труб в домашних условиях без сварки. Его удобно выполнять на водопроводах с диаметром от 50 мм. На меньших диаметрах нужно работать фитингами либо специальными зажимами или хомутами. Также фланцы применяются для установки соединения медных, металлических или чугунных трубопроводов с полиэтиленовыми.

Фото: фланец для полиэтиленовых труб

Фланец – это деталь с резьбой, которая используется для соединения труб различного типа. В основном металлические фланцы используют для газовых коммуникаций, металлических водопроводов, а также для соединения водопроводных систем из разного материала. При этом для установки полиэтиленовых труб с металлическими применяется особенный тип фланца, у которого на одной стороне резьба, а на второй – уплотнитель. Это позволяет обеспечить максимально прочное и герметичное соединение.

Как своими руками сделать резьбовое соединение ПЭ труб:

  1. Подготовьте трубопровод. Для этого обрежьте пластиковую трубу под прямым углом, то же самое нужно сделать и с металлической;
  2. Если на месте, которое нужно соединить с полиэтиленовой трубой, у металлической нет резьбы – нужно е сделать. Эта работа производится при помощи специальных резьбонарезных насадок;
  3. Далее, необходимо закрепить фланец на резьбу трубы, не перетягивайте, чтобы не сорвать самонарезное соединение. При этом желательно перед началом работы резьбу обработать герметиками или мастиками во избежание протеканий. Иногда разрешается защищать резьбовое соединение шнуром, обработанным смолой;
  4. Теперь в свободный конец фланца вставляется пластиковая труба, также обработанная специальными веществами.

Фланцами очень удобно работать в домашних условиях, но только если у Вас не слишком большие диаметры труб, иначе для установки соединений понадобятся специальные приспособления. Главным их преимуществом является то, что они подходят для напорных пластиковых труб. При этом фитинги бывают очень разные: компрессионные, электросварные из легированной стали, отлитые из поливинилхлорида.

Фото: соединение трубы

Для соединения безнапорных полиэтиленовых и полипропиленовых труб диаметром до 50 мм, пользуются фитингами. Технология следующая:

  1. Перед началом работы сделайте проект, чтобы рассчитать количество фитингов. Также нужно определить нужный диаметр этих соединительных приспособлений и их материал;
  2. Позаботьтесь о покупке инструментов для работы. Вам понадобится фасонный ключ, специальные зажимы, герметики;
  3. Отключите водоснабжение. Трубы должны быть сухими;
  4. Нанесите на поверхность водопроводных коммуникаций герметики, которые являются защитой от протечек;
  5. После вставьте фитинги в места разъединения труб. Желательно подрезать каждую коммуникацию для создания прямого угла в конструкции;
  6. Это соединение пластиковых труб не требует никаких знаний резьбонарезных инструментов или опыта работы. Все, что нужно – это нарезать трубу нужных размеров и соединять при помощи фасонных элементов.
  7. После окончания работы воду сразу же включать нельзя, нужно чтобы герметик высох и укрепился. В среднем период его застывания варьируется между 3 – 8 часами.

Крепление хомутом используется только для безнапорных полиэтиленовых труб, иначе канализация прорвет. Подобное соединение используется для крепления асбестоцементных труб при помощи безнапорных бетонных колец.

Фото: фитинг для полиэтиленовых труб

Фланцевые соединения — принципиальная «мелочь» при монтаже трубопроводов

Львов

При строительстве хоть какого предприятия хим, пищевой, металлургической и нефтяной индустрии немаловажная роль отводится работам по изготовлению и монтажу технологических трубопроводов. Трубопроводы – важная часть промышленного объекта. От свойства их производства и монтажа зависит предстоящая – надежная, долгая и неопасная эксплуатация бессчетных установок и оборудования.

Одними из самых распространённых соединительных деталей технологических трубопроводов являются фланцы. Фланцевые соединения используют при установке арматуры с фланцами, также для присоединения трубопроводов к различному оборудованию. В санитарно-технических системах употребляют фланцы плоские приварные и приварные встык.

Фланцевые соединения состоят из 2-ух фланцев, уплотнительного кольца либо прокладки, соединительных болтов (либо шпилек) с гайками. Плотность соединения достигается благодаря прокладкам из упругого материала, установленным меж торцевыми поверхностями фланцев. Благодаря обычный конструкции, легкости сборки и разборки, распространенности фланцевой трубопроводной арматуры, фланцевые соединения получили обширное распространение.

Фланцы могут привариваться к трубе либо устанавливаться на резьбе. Используются также фланцы, свободно сидящие на трубе и удерживаемые на ней методом обработки концов труб либо приваренных к трубам колец. Для получения нужной плотности фланцевого соединения трубопровода, меж фланцами устанавливают прокладку, а соприкасающимся уплотнительным поверхностям присваивают специальную форму.

Прокладочные материалы и прокладки для уплотнения фланцевых соединений трубопроводов и арматуры, должны владеть достаточной упругостью и прочностью для стойкости ко внутреннему давлению и температурным удлинениям трубопровода, хим стойкостью в брутальных средах, теплостойкостью. Выбор материала для уплотнений находится в зависимости от определенных критерий работы трубопровода: температуры, давления и степени злости транспортируемого вещества. При температуре среды до 100ºС используют асбестовый картон, проваренный в олифе, шириной 3-6 мм, либо техно резину, а при температуре среды выше 100ºС – паронит шириной 2-3 мм. Для газопроводов употребляют прокладки из маслобензостойкой резины шириной 2-5 мм, если нет других указаний в проекте. Форма и размеры прокладок определяются конфигурацией уплотняемых соединений.

Фланцевые соединения крепятся с помощью крепежных изделий – болтов, гаек, шпилек и шайб, предназначенных также для сборки арматуры и крепления трубопровода на опорах и опорных конструкциях. Для фланцев и фланцевых заглушек на условное давление до 2,5 МПа и температуру до 300°С используют болты с шестигранной головкой либо шпильки и шестигранные гайки, а на условное давление 4 МПа и поболее либо температуру выше 300°С и ниже -40°С – шпильки, гайки и шайбы.

Преимущество шпилек по сопоставлению с болтами заключается в том, что при затяжке шпилек напряжения распределяются умеренно, а у болтов напряжения концентрируется в местах перехода стержня в головку. Не считая того, шпильки можно устанавливать в местах, где нереально крепление болтами. Длина болтов и шпилек должна быть таковой, чтоб их концы после затяжки выступали за гайку на два-три витка резьбы. Головки болтов следует распологать с одной стороны соединения. Чтоб обеспечить равномерное уплотнение прокладки и исключить перекос фланцевого соединения, гайки затягивают равномерно и умеренно в крестообразном порядке. Материал крепежных деталей выбирают зависимо от рабочих характеристик транспортируемого по трубопроводу вещества.

Для правильного подбора фланцевых соединений нужно обращаться к спецам. Компания Тубес Интернешинл – это мастера, которые предоставят вам всю исчерпающую информацию о фланцевых соединениях, их свойствах и цены.

Что такое ламинат

Данное покрытие для пола в начале XXI века получило широкое распространение. Это не удивительно, ведь некоторые его виды(смотрите здесь например: santehbud.com/pidlohove-pokryttya/laminat/) по своему качеству ничем не отличаются от многих других …

Необхідний одяг для зимового відпочинку

Кожна пора року прекрасна та індивідуальна по-своєму: літо подароване нам для того, щоб ніжитися під яскравими сонячними променями, осінь і весна – милуватись чудовою навколишньою природою, зима – збиратись біля …

Ремонт деревянного пола

Практически во всех деревянных домах в качестве напольного покрытия используется деревянный материал – подробнее здесь: http://lispromgrup.com/pidloha/. Это связано с тем, что он является экологически чистым и безвредным для людей, проживающих …

Рассмотрим какие бывают разновидности

Хомуты ремонтные для металлических и других труб зависимо от материала изготовления делятся на:

  1. Стальные. Из материала, не покрытого антикоррозийной защитой.
  2. Стальные. Из нержавеющего материала.
  3. Стальные. (Оцинковка).
  4. Литой чугун.

Зависимо от типа крепежа муфтовые устройства для металлических и других магистралей бывают:

Односторонние.

Двухсторонние.

  • Стандартные.
  • Двухсоставные.
  • Трехсоставные (для металлических магистралей большого объема).

Кроме этих моделей, изготовителями предоставлен набор составных деталей для металлических систем, отличающихся большим диаметром. И количество составных деталей для таких ремонтных устройств зависимо от показателя габарита объема.

Смотрите видео https://www.youtube.com/watch?v=V4zDsoItsH0

Изделия для металлических и остальных труб отличаются несколькими особенностями рабочих конструкций, а это означает, что их легко выбрать для любой сети.

Как выбрать фланцы для стальных труб?

Условный проход соединительного элемента – внутреннее сечение трубы, для которой выбирается фланец. Обозначается Ду (мм).

Ряд

Изделия с идентичным условным проходом, бывают разными:

  • Отличие в расстоянии между крепежными отверстиями
  • Разница в размере отверстий.

Допустимый уровень максимального давления трубной магистрали

Показатель зависит от:

  • Материала изготовления
  • Есть или нет уплотнители, и из какого материала они сделаны
  • Геометрических размеров деталей

Диапазон рабочей температуры

Монтаж с нарушением этого показателя приведет к течи в месте стыковки. Рабочая температура и рабочее давление величины взаимосвязанные, допустимые показатели всегда указаны в документации приложенной к изделию.

Уплотнители (прокладки)

Выбор данного элемента делается на основании таких показателей, как химический состав транспортируемой жидкости и какая нагрузка на трубопровод.

Изготавливают уплотнители из:

  • Резины. Обладает высокой устойчивостью к агрессивным средам и температурам.
  • Паронит. Хорошо использовать при монтаже трубопровода транспортирующего жиросодержащие среды.
  • Фторопласт
  • Асбестовый картон

Виды изделий

Основные параметры, по которым характеризуются фланцевые изделия для ПЭ и ПВХ труб, это внутренний диаметр, внешние размеры, вес и рабочее давление.

В зависимости от того, какие задачи выполняют эти детали, существуют следующие виды адаптеров:

  • адаптер со специальными приварными втулками;
  • накидной металлический фланец;
  • фланцевый адаптер свободного типа, опирающийся на прямой или конусный бурт.

Лучший способ, которым можно выполнить соединение легких и средних ПЭ труб с диаметром не более 150 мм и легких труб диаметром до 300 мм – свободный фланец, опирающийся на прямой бурт. Свободный фланец с конусным буртом используют для арматуры, имеющей диаметр более 200 мм.

Достоинства и недостатки фланца для ПЭ и ПВХ труб

Прижимной стальной свободный фланцевый адаптер обладает рядом преимуществ перед другими деталями, что делает его более популярным в использовании. Основные достоинства фитинга заключаются в следующем:

  1. Адаптер позволяет устанавливать ПЭ и ПВХ арматурные элементы в металлическую магистраль, это же делает ремонт таких систем более доступным.
  2. Для монтажа фланца нет необходимости использовать какие-то специальные инструменты и тратить много времени: гаечный ключ и небольшие навыки позволяют установить деталь без особых проблем.
  3. Также прижимной фланцевый адаптер обладает способностью компенсировать процесс сжатия и растяжения оси и это позволяет облегчить процесс монтажа и эксплуатации, и уменьшить время на установку.

Что касается недостатков, то наиболее существенным считается тот факт, что разрушается прокладка, обеспечивающая плотность прилегания. Это происходит вследствие того, что их зажимают максимально сильно, и это приводит к превышению предела прочности материала.

Фланцевое соединение является наиболее надежным видом монтажа трубопроводов

Конструктивно наиболее неудачен в этом плане плоский прижимной адаптер, поскольку он не может защитить прокладку от деформации.

Те модели изделий, в которых прокладки предусмотрены в некоторых углублениях, считаются более защищенными от разрыва прокладки, однако и они не обеспечивают защиту в полном объеме, особенно при длительном сроке эксплуатации детали.

При установке фланца следует учитывать тот факт, что под воздействием тепла металл может расширяться. Это приводит к тому, что элементы крепежа удлиняются больше, чем сам адаптер, а это может нарушить герметичное фланцевое соединение.

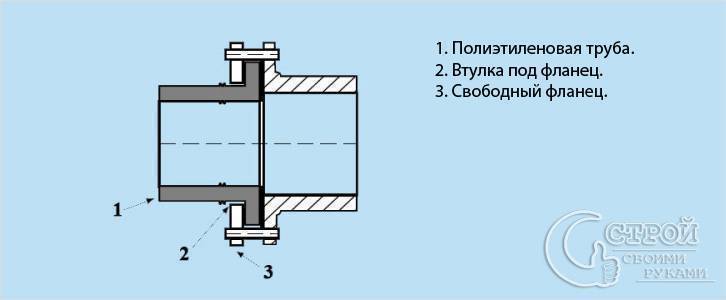

Порядок установки фланца для полиэтиленовых труб

Соединение при помощи фланцевого адаптера имеет широкое распространение благодаря своей простоте и оперативности. Для монтажа изделия с приварными втулками необходимо сделать идеально ровный срез трубы в месте предполагаемого стыка. После этого на конец трубы приваривают фланцевый адаптер.

Перед пайкой следует на пластиковую втулку одеть фланец

На него с помощью резьбы устанавливают сам фланец

При установке следует обратить внимание на наличие заусениц на фланце, которые могут повредить трубу или арматуру

На другом участке трубы или же арматуры таким же способом устанавливают ответный элемент. Соединение этих деталей выполняется с помощью болтов.

Если необходимо установить накидной фиксирующий фланец, то выполняют такие операции:

  1. Аккуратно срезают край трубы (срез должен быть ровным).
  2. Металлический фланец надевают на трубу.
  3. Вставляют резиновую прокладку с напуском не больше 10 мм на срез трубы.
  4. Фланец надвигают на прокладку и с помощью болтов фиксируют трубу с ответной деталью.

В обоих случаях крепление фланцев осуществляется болтами, потому важно затягивать их с равномерным усилием перекрестным методом. При выполнении этой завершающей операции необходимо четко придерживаться рекомендаций технической документации на изделие

Устанавливая фиксирующий прижимный фланец с приклеенной прокладкой, необходимо в первую очередь снять с конца трубы фаску и намочить его.

Подготовка труб и фланцев к монтажу

После этого трубу вталкивают до упора в свободно собранный фланец, надевают его на трубу и проталкивают внутрь до упора. Далее полностью затягивают болты прижимного кольца и фиксируют непосредственно сами фланцы.

Стальной фланец для полиэтиленовых или ПВХ труб считается прочным и надежным узлом системной магистрали, с помощью которого монтируют герметичное разъемное фланцевое соединение.

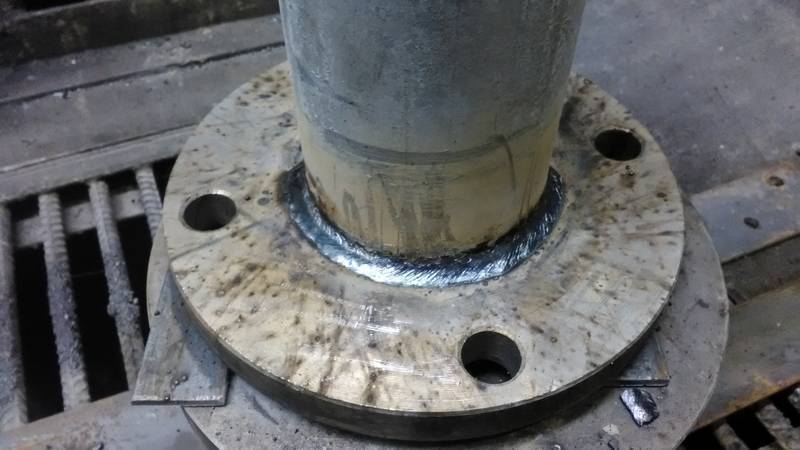

Как приварить фланец к трубе ровно

Фланцами называют стальные диски (кольца) различной конфигурации, они предназначены для быстросъемных соединений на трубопроводах. Их крепят приваркой к трубным отрезкам. Они необходимы для установки запорной арматуры, приборов учета, при монтаже новых отводов. Их надевают на край трубы. Самый эффективный способ крепления фланца к трубе – приварка. Кольца должны закрепляться без перекосов, строго по сечению трубы.

Приварка фланцев производится несколькими способами, в каждой технологии есть свои нюансы, которые нужно учитывать для получения качественного герметичного шва, не препятствующего потоку транспортируемой жидкости.

Типы резьбовых соединений между трубами

Подобно безрезьбовым способам, резьбовые трубные соединения также могут быть разъёмными и неразъёмными. Хотя, казалось бы, любая резьбовая конструкция в принципе может быть разобрана, но встречаются ситуации, когда две соединённые резьбой трубы дополнительно приварены к неподвижным поверхностям, что препятствует их разъединению. В этом случае говорят о неразъёмном резьбовом соединении.

Тем не менее, вышеописанная ситуация является скорее исключением; в целом же резьбовые способы рассматриваются как разъёмные виды трубных соединений. Разновидностей их существует несколько, однако наибольшее практическое применение находят два: сгон и двунаправленная резьба.

Соединение посредством сгона применяется в тех случаях, когда трубы неподвижны относительно собственной оси, и при этом одна из них имеет длинный резьбовой участок, а другая – короткий. На трубу с длинным отрезком резьбы накручиваются контргайка и муфта. Далее муфта сгоняется с длинной резьбы на короткую до самого конца, поджимаясь с другой стороны контргайкой.

Как сделать резьбовое соединение своими руками

Первое, что требуется, это подготовить инструменты: метчик, плашку, несколько зажимов, ключ.

  • Подготавливаются трубы
  • Делается проточка
  • Базовый проход
  • Метчиком создается внутренняя резьба на одной трубе
  • Плашкой делается наружная резьба на втором элементе
  • Используя уплотнители и фитинг, производится соединение.

Уплотнители и герметики

  • Лен – природный материал, выпускается в виде нитей. Хорошо герметизирует соединение
  • Фум-лента. Современный синтетический материал. Очень простой в применении.
  • Анаэробный герметик. Максимально герметичное соединение. Купирует расшатывание резьбы. Для демонтажа часто требуется нагреть место соединения.

Фитинги

  • Стандартный фитинг. Используются для увеличения прочности соединений простых элементов, к которым требуется свободный доступ.
  • Компрессионный фитинг. Для монтажа используется накидная гайка. Если ее затянуть с уплотнителем получится качественное герметичное соединение. К данному типу фитингов относится – американка.

Разновидности американки  — неразборное соединение

Применение двух технологий: резьбовое соединение и сварка. Демонтировать трубы не получится обычным ключом, но качество герметизации на высоте.

Резьбовое соединение применяется не только для стальных труб, сейчас таким способом монтируются и пластиковые трубопроводы.

https://youtube.com/watch?v=0-4T3d2zmHY

Методика выполнения перехода

В любых инженерных системах, как бытового, так и промышленного значения, рано или поздно требуется применение технологий стыковки разнохарактерных труб. Они различаются по трудоемкости процесса, наличия профессиональных навыков, вооруженности спец инструментом. Несмотря на существенные отличия физико-химических свойств стали и полипропилена, существуют несколько вариантов соединения изготовленных из железа и пластика материалов труб.

Резьбовой переход с железа на полипропилен


Способ используются, когда речь идет о манипуляциях с трубами диаметром не более 40мм. Ключевым элементом при осуществлении соединения выступают фитинги. С одной стороны переходник трубы имеет резьбу для металлического окончания, с другой — обычное полое отверстие для спаивания с полипропиленом. Естественно, фитинги различаются:

  • по диаметру ( 15, 20, 25мм и т/д);
  • по положению резьбы (внутреннее или наружное);
  • по количеству отводов (тройник, крестовина);
  • по углу отвода (450,900).

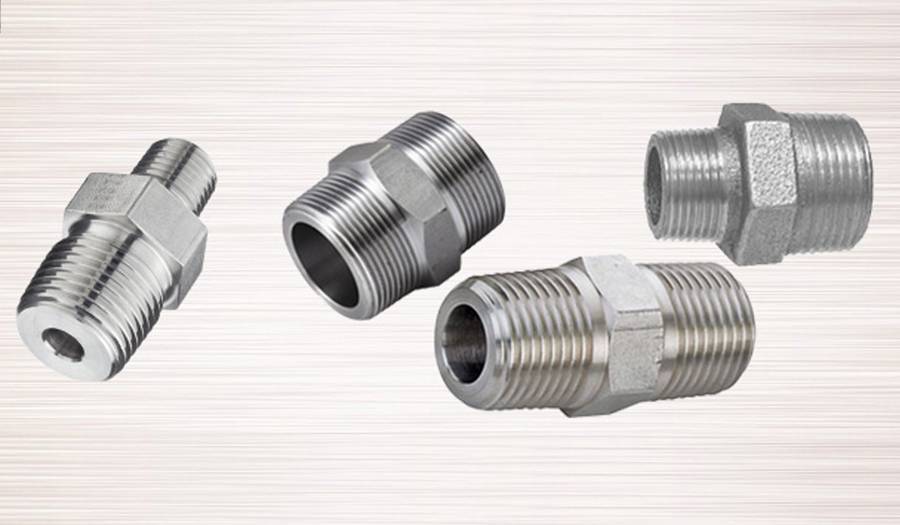

Разнообразие фитингов для осуществления резьбового соединения металлической трубы с полипропиленовой настолько велико, что позволяет применять ее в схемах трубопроводах любой сложность с любым количеством поворотов, разветвлений и т.д.

Для осуществления стыковки помимо переходников используются:

  • инструмент: труборез, ножницы для полипропилена, сантехнический паяльник, плашка или метчик;
  • смазка тля труб, герметизирующие материалы: паста-герметик, фум-лента, пакля.

Схема работы:

  1. Окончание стальной трубы смазывается и производится резьба: наружная плашкой, внутренняя метчиком.
  2. Переходник навинчивается на резьбу, предварительно смазанную герметизирующим составом. Для герметичности используются также фум-лента, сантехнический лен.
  3. С помощью сантехнической плойки полипропиленовая труба припаивается к фитингу.
  4. В конце участка проводятся аналогичные первым трем операции.
  5. Проверяется прочность стыков эмпирическим путем. Если при открытии крана имеются протечки в местах соединений, работу нужно будет переделывать.

Фланцевое соединение разнородных труб

Преимущества этой технологии — прочность, надежность, возможность повторного монтажа и демонтажа сколь угодно раз, а также применения в различном температурном диапазоне.

Полипропиленовые и стальные трубы имеют различия в определении диаметров. Фланцевый соединитель позволяет при соединении максимально компенсировать разность размеров.

Процедура стыковки:

  1. Железная труба отрезается в нужном месте. Линия купирования должна быть проведена филигранно;
  2. На трубу устанавливается фланец.
  3. На полипропиленовую трубу также надевается муфта с фланцем.
  4. С помощью болтов фланцы фиксируются между собой. Герметичность стыка осуществляется посредством силиконовой или резиновой прокладки-уплотнителя. Затягивание болтов необходимо производить постепенно и равномерно. В операции задействован динамометрический ключ.
  5. Для придания конструкции большей герметичности через час-два можно повторить затягивание болтов.
  6. В окончании проводятся испытания надежности консолидации.

Фланцевый переход с металла на полипропилен порой является единственным возможным технологическим вариантом при стыковании труб с большим сечением.

Переход без резьбы и сварки

Работы по стыковке разнородных труб можно выполнить без операций пайки и нарезания. Функциональным элементом в таком варианте будет являться специальная муфта. В структуре такого соединителя присутствует:

  • корпус (в идеале из чугуна или стали);
  • гайки, обосабливающие корпус с двух сторон;
  • шайбы, расположенные внутри муфты;
  • прокладки в корпусе для герметизации соединения.

Выполнение работ:

  1. Вставить металлическую трубу через гайку в муфту до середины. Труба должна пройти через шайбы и прокладки
  2. С обратной стороны вдеть полипропиленовую трубу в переходник таким же образом
  3. Крепко закрутить гайки.
  4. Герметичность происходит посредством сдавливания с обоих сторон прокладок. Проверка производится незатейливым способом – пуском потока воды.

Данный тип соединения стали с полипропиленом относят к виду компрессионных. Его достоинства:

  • надежность и прочность стыка;
  • независимость от специального оборудования;
  • скорость и легкость монтажа;
  • продолжительный срок эксплуатации.

Особенности выполнения разъемного соединения

Разъемное соединение может быть демонтировано без нарушения целостности самой трубы. Соединение труб ПНД компрессионными фитингами чаще всего используется при монтаже различных водопроводных сетей. Принцип стыковки двух труб заключается в том, что внутренние элементы фитинга обжимаются, создавая надежное герметичное соединение.

В компрессионном фитинге предусмотрены следующие конструкционные элементы:

  • корпус с резьбой снаружи;
  • ребристая, удобная для закручивания накидная гайка, которая накручивается на корпус;
  • уплотнительное резиновое кольцо, с хорошей износостойкостью;
  • втулка для запрессовывания, позволяющая надежно фиксировать резиновый уплотнитель;
  • кольцо для зажима, выполняется из материала, более прочного, чем полиэтилен низкого давления — полиоксиметилина;

Составные части компрессионного фитинга ПНД

Для проведения работ по сборке трубопровода может потребоваться рожковый ключ для фиксации фитингов (на практике практически всегда фиксация происходит вручную) и нож для зачистки поверхности труб.

Собственно технология, как соединять трубы пнд фитингами, такова:

Верхний защитный слой на трубе удаляется специальной зачисткой либо просто проводится очистка участка трубы от загрязнений, что позволяет гарантировать лучшее соединение. Длина участка должна совпадать с размером фитинга. На торце снимается фаска.
Накидная гайка на фитинге раскручивается, после чего в него устанавливаются трубы.
Когда накидная гайка будет устанавливаться обратно на соединение, то труба зажмется обжимным кольцом (этот процесс называется компрессия)

При фиксации кольца очень важно контролировать усилие, иначе корпус лопнет от избыточного давления.

Разъемное соединение труб ПНД без сварки с помощью фитингов

Компрессионные фитинги целесообразно использовать в трубопроводах с небольшим диаметром, где габариты трубы не превышают 63 мм (хотя нужно отметить, что максимальных диаметр таких фитингов — 110 мм). Если соединение вдруг придется разобрать для ремонта, то фитинг можно будет использовать повторно. Однако перед этим следует проверить целостность зажимного кольца — при необходимости его можно заменить.

Если возникает необходимость стыковки ПНД-трубы и изделий из полипропилена, то тоже можно использовать фитинги. Сварка в данном случае нецелесообразна, так как материалы имеют разные характеристики. Соединение здесь может вестись резьбовыми или компрессионными фитингами.

Подводя итоги

Как видно из вышесказанного, процедура монтажа тем и другим способом довольно простая

В первую очередь, важно уделять внимание соответствию размеров труб и стыковых элементов. Также следует внимательно осматривать все элементы на отсутствие изъянов, трещин и заусенцев. Любое повреждение негативно скажется на надежности конструкции, в результате чего спустя некоторое время придется заново производить ремонт водопровода

Любое повреждение негативно скажется на надежности конструкции, в результате чего спустя некоторое время придется заново производить ремонт водопровода.

И последний момент – это четкое следование инструкции. Всю работу необходимо производить пошагово, не пренебрегая этапами и следуя рекомендациям

Особое внимание следует уделять герметизирующим средствам, и ни в коем случае не забывать про них, так как они – важная составляющая всей водопроводной конструкции. Не стоит и наносить их в большом количестве – спасибо за это трубы не скажут

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
