Технология кладки дымохода из кирпича

Виды кирпичных дымоходов

Существует 3 вида конструкций дымоходов. Они различаются способом выхода из печи, количеством подсоединяемых отопительных приборов и так далее.

Каждая разновидность имеет свои плюсы и минусы в применении, а также некоторые особенности монтажа.

Насадные дымоходы

  • Компактность и рациональное использование пространства. В любом случае над печью пространство пустовало бы (по требованиям безопасности), а дымоход — единственный разрешенный в этой области элемент.
  • Легкость монтажа. Конструкция кирпичного дымохода очень простая и не требует никаких навыков (навык кладки кирпича уже наверняка получен при возведении печи).

Недостатком насадного дымохода является то, что он монтируется для одного конкретного прибора. Если в доме несколько печей, для каждой придется возводить свой дымоотвод либо применить другой вид конструкции.

Коренные дымоходы

В данном случае дымоход представляет собой общий стояк, к которому с помощью металлических труб можно подключить несколько отопительных приборов, при чем печи могут находиться как в разных комнатах, так и на разных этажах.

Из недостатков — требуется дополнительное пространство не только для установки дымохода, но и для подводящих труб. Также довольно сложные расчеты сечений для каждого элемента такой конструкции, чтобы обеспечить нормальную тягу.

Стенные дымоходы

Такое название дымоход получил потому, что всегда расположен у капитальной стены (внутренней или внешней). Если дымоход расположен у внешней стены, то большая часть его конструкции оказывается с наружной стороны дома и требует дополнительного фундамента. При монтаже в помещении дымоход должен проходить внутри стены.

Плюс стенного дымохода в том, что к нему можно подводить несколько приборов на разных этажах, но находиться они должны строго друг над другом.

Также внутренний стенной дымоход является своего рода дополнительным источником тепла, так как горячая труба отдает тепло во всех направлениях, в том числе и смежные с капитальной стеной комнаты. Правда, эффективность такого обогрева минимальна и просто является дополнительным достоинством стенного дымохода.

Основной недостаток — дороговизна материалов и потребность в дополнительном пространстве.

Особенности монтажа

Наиболее простой вариант для монтажа – насадной дымоход. Как же выложить трубу своими руками? Рассмотрим способ кладки классического дымоход для банной печи:

Рассчитываем параметры дымоотвода одни из способов, приведенных выше;

Стандартное сечение канала для банной печи- 250×120мм –это как раз размер красного кирпича, кроме того понадобятся кирпичи-половинки. Их можно купить либо отрезать;

Раствор укладывается толщиной не более 1см, предпочтителен глиняный состав с добавлением цемента;

  • Подготавливаем все необходимое- кирпичи, раствор, инструменты;
  • Снимите размеры для распушки, шибера и выдры;

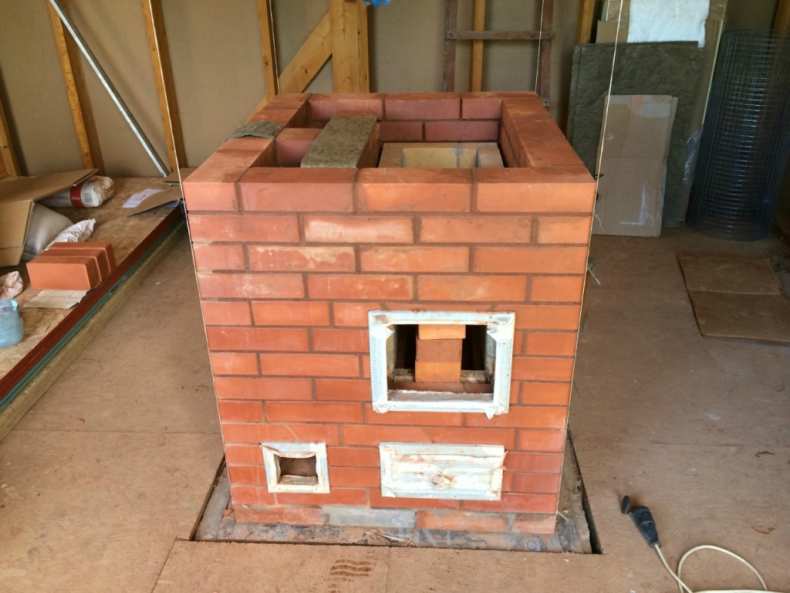

  • Кладка следует начинать от печки, проверяя каждый ряд строительным уровнем. Периодически очищайте канал от лишнего раствора;
  • Совет – после укладки первых двух-трех рядов кирпичей, закрепите по углам будущего дымохода веревки и протяните их к потолку (строго вертикально). По ним контролируется положение дымоотвода;
  • На месте установки шиберной задвижки необходимо закрепить рамку;
  • Продолжайте укладку кирпича до распушки. Перед устройством распушки необходимо подсчитать количество ее рядов. За один ряд диаметр канала увеличивается на ¼ ширины кирпича. Кирпичные выводы должны плотно присоединяться к балкам перекрытия, зазоров между ними не должно быть, иначе дымоход будет шататься
  • Класть распушку следует согласно схеме (см. выше-рис.1). Ее можно менять исходя из своих размеров;
  • После укладки распушки продолжаем укладку дымохода;
  • Начинаем укладывать выдру с нижней стороны крыши, увеличение сечения дымохода при укладке выдры должно происходить с учетом наклона ската крыши, постепенно;
  • Совет- для повышения устойчивости следует вмуровать в выдру металлические пластины;
  • При необходимости –подрезаем концы кирпичей;
  • Устройство оголовка. Для этого внешний периметр увеличиваем на четверть кирпича;
  • Финишный ряд. Монтируем в него сетку от птиц. Сверху дюбелями крепим защитный колпак.

Как построить дымоход — строительство

При строительстве дымохода вы всегда должны работать от земли вверх, что обычно означает, что вы начнете проект на вершине камина, если целью дымохода является вентиляция камина.

Убедитесь, что вы строите дымоход на железобетонной площадке.

Если нет, то перед строительством дымохода вам придется уложить бетонную площадку толщиной от 8 до 12 дюймов, в зависимости от того, сколько этажей имеет дом.

  • Смешайте раствор с предложенными порциями цемента, извести и строительного песка. Консистенция будет правильной, если смесь напоминает по густоте арахисовое масло. Используя кельму, нанесите на каждый кирпич столько раствора, чтобы он вытекал из швов. Это гарантирует, что швы заполнены без воздушного пространства.
  • Укладывайте кирпичи друг на друга, наращивая стенки дымохода с каждой стороны. Периодически используйте уровень, чтобы убедиться, что кирпичная стена ровная как по горизонтали, так и по вертикали. При необходимости корректируйте, пока раствор не высох.

Установите металлический оклад там, где дымоход выходит через стены. Используйте оклад в местах сопряжения дымохода с крышей и в качестве подкладки под крышку дымохода. Загерметизируйте оклад с помощью водонепроницаемого силиконового герметика.

Установите колпак на верхнюю часть кирпичного корпуса дымохода, убедившись, что он выступает за стену дымохода минимум на 2 дюйма и имеет наклон не в сторону дымохода, а в сторону строения. Убедитесь, что колпак имеет край, который позволяет воде стекать от дымохода, чтобы уменьшить попадание влаги внутрь.

Конструктивные элементы

Конструктивно печные дымоходы состоят из нескольких участков, каждый из которых имеет свое назначение и технические особенности. Конструкция дымохода представлена следующими элементами:

  1. Шиберной задвижкой.
  2. Изоляцией для трубы.
  3. Балкой с перекрытием.
  4. Распушкой.
  5. Трубным стояком.
  6. Стропилами.
  7. Кровлей.
  8. Выдрой.
  9. Обрешеткой.
  10. Цементным раствором.
  11. Шейкой трубы.
  12. Оголовком.
  13. Железным колпаком.

Основное назначение дымохода – быстрое и безопасное удаление продуктов сгорания топливного материала из топочного отделения наружу. Для этого обеспечивается соединение дымоотводной трубы с внутренними каналами, которыми оснащено печное оборудование.

Распушка – широкая часть дымоотводной трубы, которая располагается на участке ее вывода через перекрытие чердачного помещения. Она предназначена для защиты балок перекрытия от негативного воздействия высоких температур. Толщина стенок составляет от 32 до 40 см, что обеспечивает выполнение качественной изоляции толщиной до 25 см.

Выдра – технически сложный участок дымоходной системы, который служит защитой кровельного материала и трубы от негативного воздействия атмосферных осадков, образования конденсата. Кроме того, она обеспечивает необходимое пространство для настилки гидроизоляционного материала.

Шейка дымоходной трубы – элемент конструкции, который оснащается дымовой задвижкой для регулировки тяги.

Стояк – прямой отрезок трубы, выполненный ровной кладкой, который располагается на чердаке между распушкой и выдрой.

Оголовок – часть дымоотвода, который образует специальный козырек из кирпичной кладки, обеспечивающий необходимую защиту трубы от внешних негативных факторов.

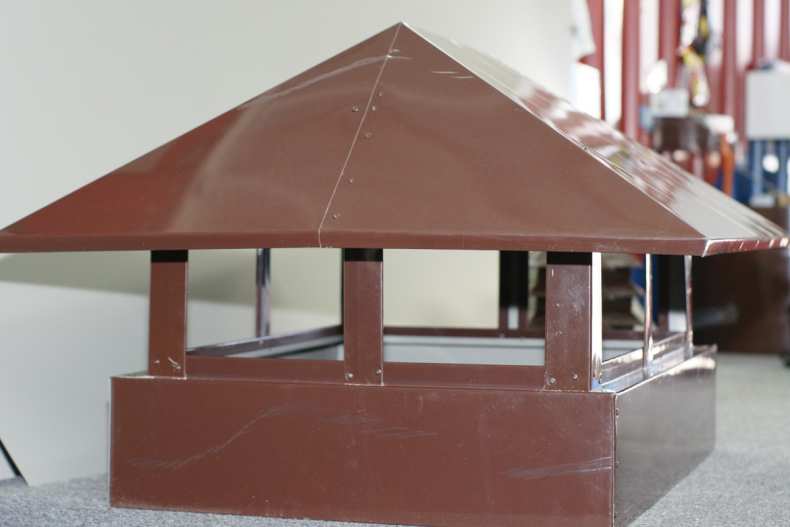

Железный колпак – конструктивный элемент в виде зонта или колпака, располагается над оголовком трубы. Он предназначен для защиты внутреннего дымоотводного канала от засорения.

Кирпичный дымоход должен отвечать следующим требованиям

Кладка дымохода из кирпича — это серьезное и ответственное дело и от качества ее выполнения зависит пожарная безопасность здания, а также здоровье, а иногда и жизнь жильцов дома. Для правильной кладки, необходимо выполнять несколько требований, которые предъявляются к сооружениям такого типа и надо всегда помнить, что только тщательное их соблюдение в состоянии обеспечить нормальную работу дымоотводной системы.

https://youtube.com/watch?v=sGE2TKsrNjs

Некоторые тонкости

Для построения дымохода своими руками можно использовать только керамический, полнотелый кирпич достойного качества. В противном случае будет снижен ресурс этой конструкции и эффективность ее работы. И поэтому необходимо понимать как выкладывать дымоход из кирпича правильно?

В один кирпичный дымоход нельзя выводить отходы от нескольких источников питания. По крайней мере, можно вывести не более двух печей, при этом они должны быть установлены на одном этаже.

Недопустимо использование в качестве дымохода вентиляционных шахт. Более того, если на крыше рядом оказались дымоход и вентиляционная труба, то последняя должна быть выше.

Существует два способа построения дымоотводных систем. При первом его монтаж выполняют одновременно со строительством здания. Дымовую трубу можно возводить непосредственно в стене, но при условии того, что она выполнена из стойкого к огню материала.

При втором варианте, дымоход проводят между готовыми строительными конструкциями, что усложняет задачу.

Каменщик, занимающийся укладкой дымохода должен постоянно отслеживать гладкость стен канала. Во многом от качества стен зависит аэродинамическое сопротивление. То ест, чем стены будут шершавее, тем оно будет выше, соответственно изменятся параметры тяги.

Внимание! Нарушение режима тяги, может привести к попаданию отработанных газов в помещение. Кладка дымовой трубы должна выполняться с так называемой перевязкой

При этом необходимо соблюдать некоторые, обязательные параметры, например, минимальный размер сечения должен быть 140х140 мм. Такой размер должен обеспечить беспрепятственный отвод газов от отопительного прибора мощностью до 3,5 кВт. Для более мощных приборов размеры дымохода меняются

Кладка дымовой трубы должна выполняться с так называемой перевязкой. При этом необходимо соблюдать некоторые, обязательные параметры, например, минимальный размер сечения должен быть 140х140 мм. Такой размер должен обеспечить беспрепятственный отвод газов от отопительного прибора мощностью до 3,5 кВт. Для более мощных приборов размеры дымохода меняются.

Этапы строительства дымовой трубы

Сначала нужно приготовить раствор для внутренних работ из цемента, извести и песка в соотношении 2:1:5.

Далее начинают кладку кирпичей, добавляя ряды до тех пор, пока дымоход не вырастет до нужной высоты

Обратите внимание, что изнутри стенки трубы должны быть гладкими, чтобы избежать накопления сажи.. В процессе кладки нужно обеспечить плотную перевязку и хорошо заполненные швы, чтобы дым не просачивался в щели

Ни в коем случае нельзя применять обломки кирпичей.

В процессе кладки нужно обеспечить плотную перевязку и хорошо заполненные швы, чтобы дым не просачивался в щели. Ни в коем случае нельзя применять обломки кирпичей.

В местах, где дымовая труба должна поворачивать или сужаться, а также на газовом пороге, нужно закруглить кирпичи, чтобы облегчить прохождение продуктов сгорания.

Для плотного прилегания дымовой трубы к перекрытиям и кровле, рекомендуется смонтировать воротник из жести.

В верхней части дымохода нужно выложить предпоследний ряд кладки на 10 см шире, чем последний.

В конце с помощью раствора цемента нужно сделать небольшой скос от верхней части кирпича к нижней.

Демонтаж кирпичной трубы

Старые кирпичные конструкции не только плохо выполняют свою функцию, но и в некоторых случаях могут угрожать человеческой жизни. Такие дымоходы в большинстве случаев являются убыточными и должны попадать под снос.

Демонтаж кирпичной дымовой трубы осуществляется достаточно просто: труба разбирается по элементам (по кирпичу). Начинается демонтаж всегда с части, которая расположена на крыше. Постепенное продвижение от неё к печи и является основным принципом работы. Для надёжного сцепления кирпича на внешней части трубы в раствор всегда добавляют цемент, поэтому этот демонтируемый участок довольно сложно разобрать. Демонтаж кирпичных дымовых заштукатуренных труб ещё более сложен.

После того как разборка внешней трубы закончена, нужно демонтировать участок, расположенный на чердаке здания.

Для того, чтобы предотвратить нежелательный обвал штукатурки с потолка, нужно оснастить трубу специальными штробами. Раствор из песка и глины можно легко разбить молотком или каким-либо подручным предметом.

Разбирать старый дымоход нужно начиная с наружной части

Основные параметры дымоходов

Задачей дымоходной системы является отведение продуктов сгорания топлива из топочной камеры за пределы помещения и создание тяги для поддержания процесса горения.

Исходя из функций, выдвигаются и соответствующие требования к конструкции:

обеспечение пожарной безопасности

Особое внимание уделяется безопасным расстояниям до стен помещения и участкам прохода через перекрытия и перегородки;
правильный выбор высоты трубы. Она обеспечивает необходимую тягу и безопасный вывод продуктов горения

Минимально допустимая высота составляет 5 м;
толщина дымоходных стенок и утеплители должны обеспечивать надежную защиту от высокой температуры отводимых газов и переохлаждения канала при низких температурах снаружи;
в канале не должно быть преград для газового потока – неровностей, излишних изгибов, засоров и т.д. Размеры канала должны быть достаточными для прохождения газов;
дымоходный канал должен быть надежно загерметизирован. Проникновение дыма внутрь помещения может привести к отравлению человека;
материал конструкции должен быть стойким к высоким температурам и агрессивному воздействию газа, а также наличию температурного градиента (с внутренней и внешней стороны);
сверху дымоход должен быть надежно защищен от осадков.

Помимо специфическим требований, дымоходная конструкция должна соответствовать общим строительным нормам. Она должна иметь достаточную механическую прочность и долговечность.

Советуем почитать: Какие существуют СНиПы и нормы на строительство частных домов

Конструктивные особенности

Для того чтобы обеспечить надежную работу дымохода, он составляется из нескольких основных частей:

  1. Внутренний дымоход. Он простирается от поверхности печи почти до потолочного перекрытия. Его верхняя граница обычно расположена на 4-6 рядов кирпичей ниже потолка. На этом участке предусматривается задвижка для регулирования тяги и отверстия для чистки канала.
  2. Распушка или потолочная разделка. Она предназначена для безопасного прохождения трубы через потолочное перекрытие. Для этого увеличивается толщина стенок дымохода, при этом внутренний канал имеет неизменные размеры. Шейка распушки начинается на 5-6 кирпичей ниже потолочного перекрытия.
  3. Стояк или внешний дымоход. Это участок трубы от распушки до кровли, т.е. часть дымохода, пересекающая чердачное помещение.
  4. Выдра – увеличение стенок дымохода для прохождения кровли. Этот элемент предотвращает попадание влаги внутрь помещения в зазоре между трубой и кровлей. Стенки выдры имеют толщину не менее чем на 10 см большую по сравнению со стояком.
  5. Шейка дымохода. Это часть дымохода над кровлей.
  6. Оголовок. Этот завершающий элемент включает дефлектор (утолщение стенок) и защитный колпак для исключения попадания осадков в канал.

Коренная разновидность кирпичного дымохода включает дополнительно индивидуальный фундамент. Расположение трубы должно быть вертикальным. Горизонтальные участки допускаются только по мере острой необходимости, причем их суммарная длина не должна превышать 90-100 см.

Выбор сечения канала

Важнейший параметр любого дымохода – внутреннее сечение канала. От него зависит выводящая способность и тяга. С увеличением мощности печи увеличивается и площадь поперечного сечения трубы. Рекомендуется такое сочетание мощности и размеров дымохода:

  • не более 3,4-3,6 кВт – 14х14 см, т.е. кладка в полкирпича;
  • 3,6-5,3 кВт – 14х22 см;
  • 5,3-6,9 кВт – 20х27 см;
  • более 7 кВт – 27х27 см, т.е. в 2 кирпича.

Мощность печи можно рассчитать по формуле W=Vх0,63х0,8хQ/Т (кВт), где:

  • V — объем топливной камеры (куб. м);
  • Q — теплопроводность топлива (кВТхч/куб.м);
  • Т — время горения одной загрузки топки.

Определение высоты дымохода

Второй важнейший параметр дымоходной трубы – ее высота. Она должна составлять не менее 5 м в расчете от колосниковой решетки печи до верхнего края оголовка дымохода. Этот параметр корректируется с учетом высоты дома и конструкции крыши, т.к. труба должна выходить наружу на безопасное расстояние.

Надкровельная часть дымохода (шейка и оголовок) поднимается на строго нормируемую высоту:

  • в случае плоской крыши – не менее 1 м;
  • для двухскатной крыши – при удалении от конька менее 1,5 м – на 0,5 м выше конька; при удалении 1,5-3 м – не ниже уровня конька; при большем расстоянии – срез трубы образует с коньком угол не более 10 градусов по отношению к горизонту.

При изготовлении кровли из материала, способного к возгоранию, оголовок поднимается минимум на 1,5 м от поверхности крыши. Если в непосредственной близости расположена более высокая постройка, то труба дымохода поднимается на 0,5 м выше конька этого строения.

Как устроен дымоход

Кирпичный дымоход состоит из нескольких частей, расположенных внутри и снаружи помещения. Стенки трубы, соприкасающиеся с перекрытиями, должны быть максимально утолщены. Это требуют правила пожарной безопасности. Выходя за пределы кровли, кирпичи стенок должны перекрывать отверстие в крыше.

Схемы всех дымоходов из кирпича примерно одинаковы. Рассмотрим основную, классическую:

  1. Металлический колпак (зонт). Изготавливается в различных видах и формах. Предназначен для защиты от проникновения атмосферных осадков, пыли и грязи в трубу. Крепится к выступающим частям оголовка.
  2. Оголовок. Состоит из выступающих кирпичей. Защищает шейку трубы от капель, стекающих по защитному зонту.
  3. Шейка трубопровода.
  4. Гидроизолированная поверхность выдры. Предназначается для отвода попавших на шейку осадков. Чаще всего изолируется цементным слоем.
  5. Выдра. Часть трубы с утолщенными стенками. Располагается в месте прохода дымохода через кровлю. Более толстые стенки регламентированы правилами пожарной безопасности, они защищают утеплитель и прочие горючие слои кровельного пирога от перегревания.
  6. Кровля;
  7. Обрешетка;
  8. Стропильная система;
  9. Стояк. Находится в чердачном помещении.
  10. Распушка. Часть трубы по принципу действия схожая с выдрой. Имеет такие же толстые стенки, защищающие от перегревания перекрытие между жилым помещением и чердаком. Иногда вместо распушки монтируется металлический ящик, наполненный сыпучими негорючими материалами (песок и тп). Толщина этого защитного слоя- 100-150мм.
  11. Перекрытие;
  12. Изоляция. Чаще всего изготавливается из асбеста. Служит для защиты деревянных балок перекрытия от перегрева;
  13. Дымовая заслонка (задвижка). Позволяет регулировать отвод продуктов горения.
  14. Шейка трубы, соединяющая печь с дымоходом.

Монтируем дымоход из кирпича своими руками

Многие люди задаются вопросом: как сложить дымоход из кирпичей своими руками? В самом начале обязательно нужно подготовить схему, по которой будет проходить работы по кладке печной трубы. Этот план можно заказать у специалистов, которые сами всё рассчитают и определят оптимальное решение для конкретного случая. После того как вы получите схему — её необходимо внимательно изучить. Затем можно приступать непосредственно к кладке кирпичной трубы для дымохода.

Пошаговое руководство по монтажу кирпичного дымохода:

  1. Вначале монтируется насадная труба. Кладка трубы начинается с установки её снования на специальный раствор. Кладка конструкции выполняется способом перевязки. Особенность этого способа заключается в сдвиге каждого ряда на половину кирпича. Это обеспечивает максимальный показатель сцепления. Кладка этой части печной трубы выполняется до тех пор, пока до перекрытия не остаётся 5–6 рядов кирпича.
  2. На втором этапе производят кладку распушки. Обязательно нужно проводить расширение наружного периметра. Оптимальные размеры уширения 59 на 45 см. Размеры уширения по внутреннему периметру в таком случае должны составлять 14 на 27 см.

Расширение периметра конструкции проводится довольно просто: кирпичи сдвигаются по краям каждого ряда. Размер сдвига должен составлять приблизительно 4 см.

  1. На третьем этапе проходят работы по монтажу выдры. Выполнять эту работу рекомендуется максимально внимательно, чтобы не допустить ошибок. Ряды, которые укладываются при монтаже выдры, должны на одну треть выступать наружу.

Кладка первого ряда должна соответствовать последнему ряду кирпичей в расширении, которое монтировалось на предыдущем этапе.

На этом этапе выполняется монтаж стояка. Его кладка проходит на чердаке здания

Очень важно запомнить, что труба должна иметь свой стояк, расположенный встык к кровле. Он прокладывается через крышу и выводится на высоту от 50 до 80 см.

На последнем этапе проводится монтаж шейки дымохода

Далее на её конец устанавливается оголовок, на который монтируют защитный колпак. Если соблюдать правила и учитывать рекомендации специалистов, то вы сможете сложить надёжную трубу из кирпича для дымохода своими руками без каких-либо трудностей.

Наружная часть дымохода (шейка) кладется в последнюю очередь

Изготовление коробов

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

  1. Ножницы по металлу.
  2. Лист оцинкованный.
  3. Саморезы.
  4. Цыркуль.
  5. Дрель.

Дальнейшая последовательность действий:

  • Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
  • Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
  • Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
  • Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
  • От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
  • Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Конструкция дымохода из кирпича

У обоих типов дымохода схожее строение. Отличие заключается только в том, что коренная конструкция способа включать в себя несколько печей. В таком случае понадобится несколько стояков и разделов. И тут все зависит от того, сколько этажей у здания.

Элементы, входящие в конструкцию дымохода:

  1. Разделка трубы (ее еще называют распушкой). Она предназначается для защиты горючих перекрытий. У разделки самая большая толщина стенок во всей конструкции, находится в диапазоне 35-40 см. Точное значение зависит от конкретной ситуации. В итоге получается изоляция приблизительно на 25 см.
  2. Шейка печи. Данный элемент дымохода расположен на участке от печи до разделки. Шейка печи включает в себя дымовую задвижку, предназначенную для регуляции тяги.
  3. Стояк трубы. Он изготавливается из кирпича, внутри него находится канал для вывода продуктов горения. Размещается стояк в перекрытии чердака, а также до разделки.
  4. Выдра. Данный элемент дымохода предназначен для гидроизоляции прохода трубы в кровле. Выдра устанавливается над крышей.
  5. Колпак. Устанавливается поверх шапки в оголовке трубы (подробнее: “Какой оголовок трубы дымохода сделать и как его установить”). Данный элемент защищает канал дымохода от попадания внутрь атмосферных осадков. Кроме того, грамотное размещение колпака увеличивает эффективность всей системы.

Частые ошибки при монтаже

В вышеописанном тексте были расписаны важные советы, следование которым поможет в монтаже кирпичного дымохода собственными руками. Но поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.

Частые ошибки при монтаже:

Наиболее распространенная проблема — недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективности

Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
Несоответствие дымохода стандартам СНиП

Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
Еще одна частая ошибка — использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.

Рекомендации от специалистов:

  • Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода могут использоваться половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
  • Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на сроке службы конструкции. Оптимальная толщина — 4-5 миллиметров.
  • Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На стенках труб оседает сажа и иные продукты сгорания. Больше всего загрязняются конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнут ухудшаться.

Советы опытных мастеров

Чтобы дымоотводная система работала качественно, нужно соблюдать некоторые рекомендации, которые всегда учитывают профессиональные печники.

  • При кладке кирпичных рядов обязательно следует тщательно подбирать излишний раствор, который будет выступать вовнутрь дымоходного канала. Эти поверхности должны быть очень ровными, чтобы на них как можно меньше оседало сажных отложений.
  • Перевязка кирпичей в кирпичной кладке дымохода требует особого внимания, так как в такой конструкции может использоваться большое количество не цельных кирпичей, а их половинки, пластинки, третьи или четвертые части. Для того, чтобы ровно отрезать или отколоть кирпичи, можно использовать «болгарку» (шлифмашинку). Если ею надпилить нужную часть, легче будет отделить фрагмент требуемого размера. Пластины, которые необходимы в некоторых рядах кладки, придется отпиливать полностью, так как такие тонкие части могут просто сломаться.
  • Швы в кладке дымохода не должны быть слишком толстыми – их толщина может составлять четыре — пять миллиметров. Это необходимо соблюдать потому, что раствор, даже в застывшем состоянии, больше подвержен разрушению при воздействии внешних факторов, чем закаленный кирпич.
  • Ну и, конечно, очень важным мероприятием при обслуживании дымохода в процессе его эксплуатации является его своевременная чистка или периодические профилактические работы для предупреждения его засорения.

Составляющие и компоненты дымохода

Прежде чем начинать строительство, стоит в деталях изучить информацию о том, из каких компонентов состоит печная труба. Многие обыватели ошибочно считают, что такая конструкция выполнена лишь из кирпича. Из чего же состоит дымоотводный канал?

Основывается он на установке насадной трубы, прикрепляемой непосредственно на поверхности печи. При желании на нее можно установить заслонку. Выкладывать такую трубу необходимо, используя технику перевязки кирпичей после каждого выложенного ряда. Не доводя до перекрытия приблизительно 4 ряда, следует прекратить выкладывать основу. Название места – шейка распушки. Далее, происходит расширение кладки от ряда к ряду вверх.

Пришло время установки непосредственно самого дымохода. Рассмотрим основные этапы строительства.

  1. Производится ознакомление с чертежом конструкции. Обычно используется стандартная схема укладки. Если планируется установка газового котла, то в основание также следует заложить специальные металлические трубы.
  2. Определяется размер канала, соответственно степени проходимости труб он подбирается индивидуально. Стоит помнить, что он также зависит от толщины швов на кладке из кирпича.
  3. Как уже было сказано ранее, начинается устройство с выкладки надсадной трубы. Придерживайтесь всех установленных ранее кирпичных перевязок.

Как сделать дымоход из кирпича для котла?

  • Требования при возведении дымоходов
  • Какие размеры должен иметь дымоход?
  • Правила, которые нужно знать при возведении дымохода
  • Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Конструктивные элементы

Конструктивно печные дымоходы состоят из нескольких участков, каждый из которых имеет свое назначение и технические особенности. Конструкция дымохода представлена следующими элементами:

  1. Шиберной задвижкой.
  2. Изоляцией для трубы.
  3. Балкой с перекрытием.
  4. Распушкой.
  5. Трубным стояком.
  6. Стропилами.
  7. Кровлей.
  8. Выдрой.
  9. Обрешеткой.
  10. Цементным раствором.
  11. Шейкой трубы.
  12. Оголовком.
  13. Железным колпаком.

Основное назначение дымохода – быстрое и безопасное удаление продуктов сгорания топливного материала из топочного отделения наружу. Для этого обеспечивается соединение дымоотводной трубы с внутренними каналами, которыми оснащено печное оборудование.

Распушка – широкая часть дымоотводной трубы, которая располагается на участке ее вывода через перекрытие чердачного помещения. Она предназначена для защиты балок перекрытия от негативного воздействия высоких температур. Толщина стенок составляет от 32 до 40 см, что обеспечивает выполнение качественной изоляции толщиной до 25 см.

Выдра – технически сложный участок дымоходной системы, который служит защитой кровельного материала и трубы от негативного воздействия атмосферных осадков, образования конденсата. Кроме того, она обеспечивает необходимое пространство для настилки гидроизоляционного материала.

Шейка дымоходной трубы – элемент конструкции, который оснащается дымовой задвижкой для регулировки тяги.

Стояк – прямой отрезок трубы, выполненный ровной кладкой, который располагается на чердаке между распушкой и выдрой.

Оголовок – часть дымоотвода, который образует специальный козырек из кирпичной кладки, обеспечивающий необходимую защиту трубы от внешних негативных факторов.

Железный колпак – конструктивный элемент в виде зонта или колпака, располагается над оголовком трубы. Он предназначен для защиты внутреннего дымоотводного канала от засорения.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
