Теплоаккумулятор своими руками

Самостоятельное изготовление

Чаще всего, для самостоятельного изготовления теплового аккумулятора используются еврокубы, представленные многоразовыми средне-тоннажными грузовыми кубическими контейнерами.

Качественный резервуар должен иметь:

  • трехслойную структуру, которая обеспечивает антистатические свойства, достаточную морозостойкость и эффективную защиту от вредного УФ-излучения;
  • внутренний слой с высокими показателями прочности (как вариант, можно купить емкость для септика — описание в этой статье);
  • максимально продолжительный срок эксплуатации.

 Лучше всего, использовать еврокубы, высокие характеристики которых подтверждаются международным сертификатом качества.

Перед тем, как приступить к изготовлению термоаккумулятора из еврокуба нужно помнить, что температура жидкости, которая будет содержаться в таком контейнере, не должна быть выше 70-72оС, поэтому использовать стандартные еврокубы в высокотемпературных отопительных системах крайне не рекомендуется.

Материалы, необходимые для самостоятельной сборки теплового аккумулятора:

  • еврокуб из пищевых материалов;
  • ТЭН 3000 Вт в количестве трёх штук;
  • гофрированная нержавеющая труба отожжённая D32 – 20 метров;
  • муфта D32 — G1 1/4″ в количестве двух штук;
  • футорка с прокладками G2″ на G1″1/4 в количестве пяти штук;
  • контргайка G1″1/4 в количестве пяти штук;
  • адаптер-переходник G1″1/4 в количестве двух штук;
  • сгон G1″1/4 30 см в количестве двух штук;
  • сантехнический лён и паста «Юнипак»;
  • для фиксации футорок в донной части еврокуба – карданный ключ;
  • герметик.

 Технология сборки:

  • при помощи дрели с коронкой подходящего диаметра сделать в корпусе резервуара врезку под ТЭНы;
  • в просверленные отверстия вставить футорки с применением прокладок и силиконового клея-герметика;
  • с внутренней стороны зафиксировать футорки контргайками;
  • установить ТЭНы;

обеспечить подачу воды в теплообменник при помощи штатной сливной горловины через переходники;

подключить «обратку» посредством врезки в верхнюю часть еврокуба;
разметить место под врезку и установку теплообменника ТА;
врезать футорки и вкрутить в них сгоны;
с внутренней стороны сгонов прикрутить муфты для подсоединения гофры;

закрепить гофру и равномерно распределить её по объему теплового аккумулятора для отопления.

 При подключении теплового аккумулятора на место монтажа устройства следует установить лист ЭППС толщиной 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

На выходе из аккумулятора устанавливается насос.

Следует отметить, что даже при расположении в отапливаемом помещении, между теплоносителем для системы отопления и воздушной средой отмечается разность температур, которая может варьироваться в пределах 50-70ºС.

Чтобы сократить потери тепловой энергии, необходимо выполнить утепление теплового аккумулятора при помощи листового пенопласта толщиной 10 см, который легко приклеивается к корпусу еврокуба и позволяет вырезать качественные отверстия под установку патрубков.

Правильно смонтированное устройство помогает эффективно экономить топливо, применяемое для обслуживания дровяных отопительных котлов, а также позволяет использовать выгодный ночной тариф при эксплуатации электрического теплового генератора, тем самым снижая затраты на отопление.

Посмотрите в предлагаемом видео схему обвязки котла отопления, в которую включен теплоаккумулятор.

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

  • обеспечение пользователя горячей водой;
  • нормализация температурного режима в обогреваемых помещениях;
  • повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
  • возможность объединения нескольких тепловых источников в единый контур;
  • накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

  • ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
  • более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500

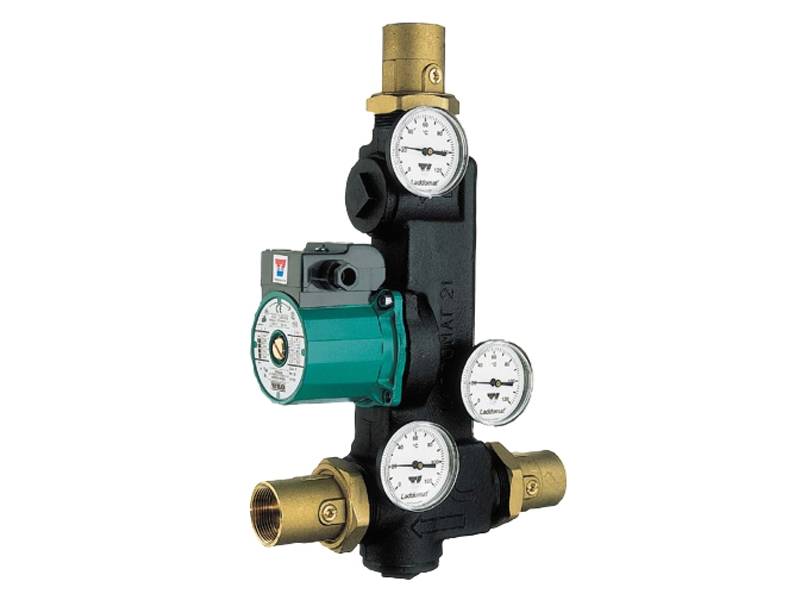

Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бака

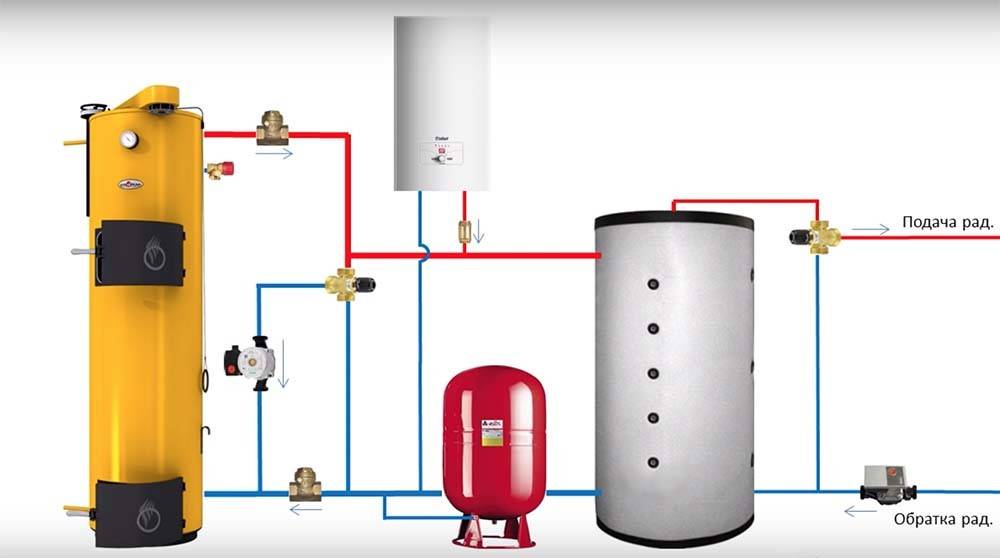

Схема установки

Обзор моделей

Заводской теплоаккумулятор

В качестве основы для самодельного теплоаккумулятора отопления можно рассмотреть стандартную заводскую модель. Она представляет собой емкость с несколькими патрубками для подключения. Внутри находится трубопровод в виде спирали, по которому протекает теплоноситель. Материал изготовления трубы — медь или оцинкованная сталь.

Для повышения эффективности работы в конструкции предусмотрен дополнительный нагревающий элемент – электрический ТЭН.

Он служит в качестве альтернативного источника тепловой энергии для поддержания температуры воды в емкости на нужном уровне

Особо следует обратить внимание на конструкцию, а в частности — на обеспечение максимальной теплоизоляции. Она состоит из двух стенок, между которыми располагается слой утеплителя

Чаще всего это базальтовая вата. В результате подобный теплоаккумулятор для котлов отопления имеет следующие положительные качества.

  • Равномерный нагрев воды по общему объему;
  • Возможность функционирования систем отопления с помощью ТЭНа даже при не работающем котле;
  • Минимальные тепловые потери от стенок корпуса.

Однако стоимость такой конструкции высока, а ее самостоятельное изготовление проблематично из-за сложности. Поэтому чаще всего применяется другая схема отопления с теплоаккумулятором.

В данном случае конструкция представляет собой емкость, в которой устанавливается спиральная труба отопления. Она имеет четыре патрубка для прямой и обратной трубы — входящие и выходящие. Ее изготовление намного проще, чем для вышеописанной модели. Для этого достаточно сварить емкость и сделать в ней соответствующие патрубки.

Одним из преимуществ этой конструкции является небольшая трудоемкость работ. Но она менее эффективна, что сказывается на времени остывания воды. Ее можно модернизировать — установить электрический ТЭН. Подобная система отопления с небольшим теплоаккумулятором будет работать даже без котла. Но в этом случае значительно повысятся затраты электроэнергии. Пользоваться системой ГВС не рекомендуется, так как снижение КПД установки будет велико.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные

  • мощность котла, кВт;
  • время активного горения топлива;
  • тепловая мощность обогрева дома, кВт;
  • КПД котла;
  • температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды

m=Q/1,163×∆t где: m – масса воды в емкости (кг); Q – количество тепла (Вт); ∆t – разность температуры воды в трубе подачи и «обратке» (°С); 1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле

W = m×c×∆t (1) где: W – количество необходимого тепла для нагрева теплоносителя; m – масса воды; c – теплоемкость; ∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу: m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаем W = m×c×∆t×k (3) откуда находим уточненную массу воды m = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано 8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло 50 – 21,5 = 28,5 кВт сохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем 28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Блиц-советы

Советы по изготовлению:

  1. Для аккумулирующих емкостей с нуля лучшим вариантом будет использование листового металла толщиной в 2 мм.
  2. Сварить установку можно и из нержавейки, но это обойдется несколько дороже.
  3. Чтобы упростить процесс изготовления и утепления лучше делать теплоаккумулятор прямоугольной формы.
  4. Не используйте для устройства бочки из пластмассы, они не выдерживают высоких температур. Исключением являются бочки с маркировкой до 100 ºС.
  5. В крышку нужно вмонтировать предохранительный клапан, с помощью которого выпускать избыточное давление.
  6. Заводской змеевик можно заменить на стальной гофрированный шланг, что увеличит общую площадь теплообмена.
  7. Чтобы пластиковые баки не теряли своей формы их необходимо заключить в каркас из решетки.
  8. Маленькие тепловые аккумулятора можно применять для водяного теплого пола в качестве подпитки.

Схема подключения

Схема подключения

В самом простом случае теплоаккумулятор включается последовательно между котлом и контуром отопления. Между ТА и котлом устанавливается циркуляционный насос, чтобы горячая вода поступала в верхнюю часть ТА, выталкивая холодную воду с нижней части в котел. Между ТА и контуром отопления устанавливается циркуляционный насос для забора горячей воды из верхней части и транспортировки к радиаторам.

Однако при этом существенно поднимается общая теплоемкость системы, и при начальном запуске отопления придется ждать, пока не нагреется весь объем ТА, прежде чем тепло дойдет до радиаторов.

Еще один вариант включения – параллельно котлу отопления. Данный вариант хорошо показывает себя в сочетании с гравитационной системой отопления. Верхний отвод теплоаккумулятора подсоединяется к самой верхней точке раздатки, а в нижнем точк – к котлу.

Недостатки те же, что и в первом случае, нагрев происходит всего объема теплоносителя в системе и в ТА, что существенно увеличивает время на запуск отопления.

Из преимуществ только простота подключения и минимум используемых элементов.

Схема включения с подмешиванием

Лучше всего использовать схему включения с подмешиванием или гидроразвязкой. Используются трехходовые клапаны с термостатом. Теплоаккумулятор при этом устанавливается как отдельный элемент системы, параллельно контуру отопления.

Основная часть автоматики устанавливается на подающем трубопроводе: трехходовой клапан, термостаты, группа безопасности и т.д. По умолчанию трехходовой клапан направляет теплоноситель от котла к радиаторам, пока температура в помещении не достигнет требуемой отметки.

Схема подключения с подмешиванием

Как только необходимости в активном обогреве нет, клапан переводит часть теплоносителя от котла к теплоаккумулятору, сбрасывая лишнее тепло.

При достижении максимальной температуры воды в ТА и целевой температуры в радиаторах, срабатывает датчик, установленный в котле по перегреву, и он отключается. Пока же требуется обогрев или не прогрет теплоаккумулятор, работа котла продолжается.

Если по каким-то причинам котел перестал выдавать номинальную мощность или полностью выключился при снижении температуры на подающей линии, вода из теплоаккумулятора подмешивается в контур отопления, восполняя теплопотери системы.

Использовать можно несколько трехходовых клапанов на раздаче и на обратке и группу термостатов. Как вариант, в продаже имеются готовые сборки для подключения теплоаккумуляторов – блок автоматического подмешивания, например LADDOMAT.

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

  • обеспечение пользователя горячей водой;
  • нормализация температурного режима в обогреваемых помещениях;
  • повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
  • возможность объединения нескольких тепловых источников в единый контур;
  • накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

  • ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
  • более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.

Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установки

Утепление корпуса устройства

Для повышения энергоэффетивности теплоаккумулирующего устройства и снижения тепловых потерь через стенки корпуса в атмосферу его необходимо утеплить. Идеальным теплоизолирующим материалом считается листовой пенопласт, толщина которого 100,0 миллиметров.

При этом плотность материала должна быть не ниже 25,0 килограммов на метр кубический (марки пенопласта «ПСБ-С 25» и выше). Он легко обрабатывается, режется по размерам и в нем без затруднений можно вырезать отверстия под штуцера. Крепят пенопласт (пенополистирол) к наружным стенкам при помощи клея.

Можно использовать и рулонную минеральную вату (материал «ISOVER»), плотностью 135,0…145,0 килограммов на метр кубический. Однако этот материал несколько сложнее крепить к стенкам (особенно к днищу бака). Однако минераловатные рулоны более оптимальны при утеплении емкостей цилиндрической формы.

Схема сборки и установки

Взвесив все за и против, многие решаются на изготовление термоаккумулятора для отопления своими руками. Схема основных работ мало чем отличается независимо от того, какую конструкцию выбрал мастер. Вот основные шаги, которые предстоит пройти каждому, кто решится на это дело:

  1. Находят или делают свой чертёж будущей установки.
  2. Готовят весь необходимый для изготовления материал и инструменты.
  3. Делают основной бак для термостата. Это может быть уже готовая ёмкость, а может и сваренная по личным чертежам из листового железа или нескольких частей баков, бочек.
  4. Вваривают в основную ёмкость штуцера для соединения и гильзы для измерительных приборов.
  5. Если предусмотрен автономный подогрев, то монтируют выбранный вариант в основной корпус.
  6. Делают теплоизоляцию термостата. Здесь есть несколько вариантов решения этой задачи, поэтому выбирают наиболее приемлемый и эффективный.
  7. На этом этапе обычно крепят устройство на месте эксплуатации, соединяют с системой отопления.
  8. Окончательное оформление внешнего вида. Красят оборудование или покрывают декоративной обшивкой. Вариантов выполнить эту процедуру тоже очень много, поэтому мастер выбирает тот, который лучше подходит в конкретных обстоятельствах.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

  • ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
  • затем вода поступает по трубам в радиаторы;
  • обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

  • увеличивается время прогрева помещения;
  • больший объём контура, что делает заполнение его антифризом дороже;
  • более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

  • ГВС;
  • низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Выбор качественного оборудования

Непосредственно аккумулятор выбирают под заранее приобретенный котел твердотопливного типа и подсчитывают параметры так, чтобы он запросто мог по максимуму аккумулировать тепловую энергию, которая была выработана непосредственным источником требуемого тепла.

Приоритетом и главным критерием выбора современного и продуманного теплоаккумулятора будет сам котел, если его рабочее время теплопоступления и мощность как-то лимитированы:

  • Для выработки тепла только единственной разовой загрузки любого топлива и дальнейшим его разбором установленной системой полного отопления в течение целых суток.
  • Накопителем солнечного типа определенной и требуемой для стабильной работы котла мощности, где собирается тепло исключительно в светлое время дня и стабильно равномерным или же исключительно пиковым использованием.

Основным показателем к выбору хорошего теплоаккумулятора становится сам потребитель, когда есть необходимость покрывать установленную нагрузку теплового характера за какой-то отрезок времени.

Приобрести данное устройство необходимо в соответствии с индивидуальными потребностями, а также характеристиками установленного твердотопливного котла.

Заранее спроектируйте, какой именно теплоаккумулятор вам необходим, чтобы он смог полностью выполнять возложенные на него функции и задачи по усилению и контролю вырабатываемой тепловой энергии котлом.

Подключение к системе отопления

Подготовленную схему напрямую подключаем к системе отопления. С точки зрения безопасности надо помнить о том, что твердотопливный котел в отдельные моменты может давать чрезмерно высокую температуру. В накопительной бочке может содержаться вода температурой 90-100 градусов. Для стандартных домашних радиаторов отопления это слишком много. Можно сильно обжечься при случайном прикосновении. По этой причине требуется добавить в схему еще один смесительный клапан. Он будет подмешивать в контур остывшую воду.

Если в доме устроены теплые полы, существует возможность подключить их в контур радиаторов для подачи обратки. Потребуется установить еще один насос. Подсоединение пойдет на смесительный узел. По причине высокой температуры воду из нагретого теплообменника забирают не напрямую, а через предохранительный смесительный клапан. Эта деталь устанавливается, чтобы при работе с системой и ее проверке не ошпариться горячим паром.

На следующем этапе подключаем линию рециркуляции теплоносителя в системе через специальный насос. Расставляем в контуре обратные клапаны в соответствии со схемой. На этом полный комплект функциональных элементов завершен, перейдем к арматуре.

Перед котлами требуется поставить еще один фильтр. Затем в высших точках системы монтируем дополнительно автоматические воздухоотводчики. Далее обеспечиваем слив и наполнение системы. Для этого расставляем шаровые краны так, чтобы в дальнейшем выполнять техосмотр и ремонт оборудования, не сливая теплоноситель из контура. Краны нужны для:

  • расширительного бака;
  • котлов;
  • насоса.

В том случае, когда на котлах отсутствуют штатные термометры, их устанавливают дополнительно. Также потребуются два контрольных термометра, расположенные на буферной емкости. Они облегчат контроль работы системы и ее наладку.

Этапы установки теплоаккумулятора дома

Первым делом необходимо оценить несущую способность пола на месте установки. Она может оказаться недостаточной, поскольку вес ТА имеет довольно солидный. В таком случае необходимо соорудить бетонный фундамент. Поверх фундамента нужно уложить подсыпку из керамзита и уже на нее ставить бак.

Обвязка

В нашем примере применена схема обвязки с гидравлическим разделением, в которой ТА играет роль гидрострелки. Согласно ей, накопитель нужно подключать следующим образом:

  1. С одной стороны – к котлу: подающий трубопровод (от котла) – к верхнему патрубку, обратный – к нижнему. При этом в обвязке котла, как обычно, делается перемычка с узлом подмеса, предотвращающим попадание в теплообменник холодной воды.
  2. С другой стороны – к отопительному контуру, также снабженному перемычкой и узлом подмеса. Забор воды в контур должен осуществляться сверху, а возврат – снизу.

В каждый контур врезается по циркуляционному насосу. Тот, который установлен между ТА и котлом, прогоняет теплоноситель через теплогенератор, заряжая накопитель. Второй насос, установленный на стороне отопительного контура, гоняет теплоноситель через радиаторы.

Теплоаккумулятор — схема монтажа

Как только его температура опустится ниже определенной отметки, откроется клапан смесительного узла и в контур поступит из ТА новая порция горячей воды.

Настройка

Для правильного движения среды внутри теплоаккумулятора нужно добиться, чтобы насос между ТА и котлом прокачивал больше жидкости, чем второй агрегат.

Для того чтобы точно определить мощность каждого насоса, пришлось бы выполнить сложнейший гидравлический расчет, ведь сопротивления контуров значительно отличаются. На практике вместо этого предусматривают возможность регулировки производительности каждого нагнетателя, что дает возможность точно согласовать их работу.

  1. Установить нагнетатели со ступенчато регулируемой скоростью вращения двигателя. Сегодня в продаже можно найти 3-скоростные циркуляционные насосы.
  2. В точке подключения обратки отопительного контура к тепловому аккумулятору можно установить регулирующий вентиль. Меняя его проходное сечение, мы добьемся изменения расхода через циркуляционный насос отопительного контура.

Настройку производительности насосов осуществляют при полностью открытом смесительном клапане отопительного контура. При правильной балансировке температура на термометре со стороны отопительного контура должна быть ниже, чем на термометре со стороны котла.
