КТГ своими руками

Наиболее простым вариантом для реализации в домашних условиях является кавитационный генератор трубчатого типа с одним или несколькими соплами для нагревания воды. Поэтому разберем пример изготовления именно такого устройства, для этого вам понадобится:

Насос – для нагревания обязательно выбирайте тепловой насос, который не боится постоянного воздействия высоких температур. Он должен обеспечивать рабочее давление на выходе в 4 – 12атм.
2 манометра и гильзы для их установки – размещаются с двух сторон от сопла для измерения давления на входе и выходе из кавитационного элемента.
Термометр для измерения величины нагрева теплоносителя в системе.
Клапан для удаления лишнего воздуха из кавитационного теплогенератора. Устанавливается в самой верхней точке системы.
Сопло – должно иметь диаметр проходного отверстия от 9 до 16мм, делать меньше не рекомендуется, так как кавитация может возникнуть уже в насосе, что значительно снизит срок его эксплуатации. По форме сопло может быть цилиндрическим, коническим или овальным, с практической точки зрения вам подойдет любое.
Трубы и соединительные элементы (радиаторы отопления при их отсутствии ) – выбираются в соответствии с поставленной задачей, но наиболее простым вариантом являются пластиковые трубы под пайку.
Автоматика включения/отключения кавитационного теплогенератора – как правило, подвязывается под температурный режим, устанавливается на отключение примерно при 80ºС и на включение при снижении менее 60ºС. Но режим работы кавитационного теплогенератора вы можете выбрать самостоятельно.

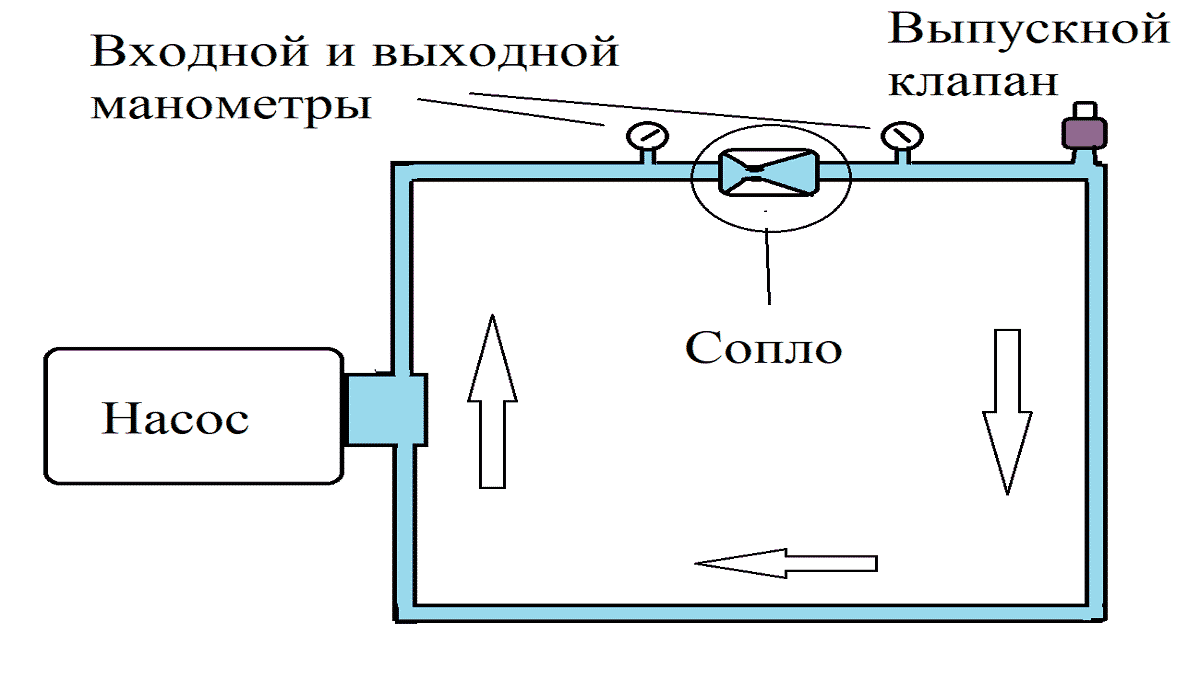

Рис. 6: схема кавитационного теплогенератора Перед соединением всех элементов желательно нарисовать схему их расположения на бумаге, стенах или на полу. Места расположения необходимо размещать вдали от легковоспламеняемых элементов или последние нужно убрать на безопасное расстояние от системы отопления.

Соберите все элементы, как вы изобразили на схеме, и проверьте герметичность без включения генератора. Затем опробуйте в рабочем режиме кавитационного теплогенератора, нормальным нарастанием температуры жидкости считается 3- 5ºС за одну минуту.

Сфера применения

Иллюстрация	Описание сферы применения
	Отопление. Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами. Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами.
	Нагрев проточной воды для бытового использования. Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п.
	Смешивание несмешиваемых жидкостей. В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции.

Интеграция в отопительную систему частного дома

Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.

Схема внедрения вихревого теплогенератора в отопительную систему загородного дома или квартиры — кроме наличия насоса, особых отличий от монтажа обычного котла нет

Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.

Преимущества применения кавитационных теплогенераторов

Достоинства вихревого источника альтернативной энергии
	Экономичность. Благодаря эффективному расходованию электричества и высокому КПД, теплогенератор экономичнее в сравнении с другими видами отопительного оборудования.
	Малые габариты в сравнении с обычным отопительным оборудованием сходной мощности. Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла. Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места.
	Небольшая масса установки. За счет небольшого веса, даже крупные установки высокой мощности можно запросто расположить на полу котельной, не строя специальный фундамент. С расположением компактных модификаций проблем вообще нет.
	Простая конструкция. Теплогенератор кавитационного типа настолько прост, что в нем нечему ломаться. В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна.
	Нет необходимости в дополнительных доработках. Теплогенератор можно интегрировать в уже существующую отопительную систему. То есть, не потребуется менять диаметр труб или их расположение.
	Нет необходимости в водоподготовке. Если для нормальной работы газового котла нужен фильтр проточной воды, то устанавливая кавитационный нагреватель, можно не бояться засоров. За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются.
	Работа оборудования не требует постоянного контроля. Если за твёрдотопливными котлами нужно присматривать, то кавитационный обогреватель работает в автономном режиме. Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить.
	Экологичность. Кавитационные установки никак не влияют на экосистему, ведь единственный энергопотребляющий компонент — это электродвигатель.

КТГ своими руками

Наиболее простым вариантом для реализации в домашних условиях является кавитационный генератор трубчатого типа с одним или несколькими соплами для нагревания воды. Поэтому разберем пример изготовления именно такого устройства, для этого вам понадобится:

Насос – для нагревания обязательно выбирайте тепловой насос, который не боится постоянного воздействия высоких температур. Он должен обеспечивать рабочее давление на выходе в 4 – 12атм.
2 манометра и гильзы для их установки – размещаются с двух сторон от сопла для измерения давления на входе и выходе из кавитационного элемента.
Термометр для измерения величины нагрева теплоносителя в системе.
Клапан для удаления лишнего воздуха из кавитационного теплогенератора. Устанавливается в самой верхней точке системы.
Сопло – должно иметь диаметр проходного отверстия от 9 до 16мм, делать меньше не рекомендуется, так как кавитация может возникнуть уже в насосе, что значительно снизит срок его эксплуатации. По форме сопло может быть цилиндрическим, коническим или овальным, с практической точки зрения вам подойдет любое.
Трубы и соединительные элементы (радиаторы отопления при их отсутствии ) – выбираются в соответствии с поставленной задачей, но наиболее простым вариантом являются пластиковые трубы под пайку.
Автоматика включения/отключения кавитационного теплогенератора – как правило, подвязывается под температурный режим, устанавливается на отключение примерно при 80ºС и на включение при снижении менее 60ºС. Но режим работы кавитационного теплогенератора вы можете выбрать самостоятельно.

Рис. 6: схема кавитационного теплогенератора Перед соединением всех элементов желательно нарисовать схему их расположения на бумаге, стенах или на полу. Места расположения необходимо размещать вдали от легковоспламеняемых элементов или последние нужно убрать на безопасное расстояние от системы отопления.

Соберите все элементы, как вы изобразили на схеме, и проверьте герметичность без включения генератора. Затем опробуйте в рабочем режиме кавитационного теплогенератора, нормальным нарастанием температуры жидкости считается 3- 5ºС за одну минуту.

Изготовление теплогенератора своими руками

Создать самостоятельно высокоэффективный и надежный кавитационный тепловой генератор достаточно сложно, тем не менее, его применение позволяет обеспечить экономное отопление в частном домовладении. Тепловые генераторы статического вида изготавливаются на основе сопел, а роторные модели с целью создания кавитации, требуют применения электродвигателя.

Выбор насоса для устройства

Чтобы грамотно выбрать насосное оборудование, необходимо правильно определить все его основные параметры, представленные производительностью и уровнем рабочего давления, а также максимальными температурными показателями перекачиваемой воды.

Применение устройства, непредназначенного для работы с высокотемпературными жидкостями, крайне не желательно, так как в этом случае значительно сокращается срок его эксплуатации.

Эффективность работы теплового генератора и скорость нагрева жидкости напрямую зависят от напора, развиваемого насосным оборудованием в процессе работы. Менее важным параметром при выборе является производительность устанавливаемого насоса.

Важно помнить, что именно мощностью насосного оборудования, используемого в тепловом генераторе, определяется коэффициент, отражающий эффективность процесса преобразования в тепловую энергию, поэтому специалисты рекомендуют приобретать центробежный многоступенчатый насос на высокое давление модели МVI1608-06/РN-16.

Изготовление и разработка кавитатора

На сегодняшний день известно большое количество модификаций статического кавитатора, но в любом случае основой, как правило, выступает улучшенное сопло Лаваля с определенным сечением канала от диффузора до конфузора.

Сечение не должно быть сильно зауженным, так как недостаточный объём теплового носителя, перекачиваемый через сопло, негативно сказывается на количестве тепла и скорости прогрева, а также способствует завоздушиванию жидкости, которая поступает на входной насосный патрубок.

Попадание воздуха вызывает повышенные шумы, а также может стать основной причиной появления кавитации и внутри самого насосного оборудования.

Наилучшими показателями обладают отверстия каналов с диаметром в пределах 0,8-1,5см. Кроме всего прочего, уровень эффективности нагрева напрямую зависит от конструкции камеры в сопельном расширении.

Как изготовить кавитационные теплогенераторы своими руками?

Оборудование представляет собой простое устройство, что позволяет при необходимости самостоятельно изготовить конструкцию.

Необходимые инструменты и материалы:

манометры – для контроля давления на входе/выходе,
термометры – для измерения температуры рабочей жидкости при входе/выходе,
гильзы под термометры.

Также нужны патрубки с кранами – входные и для выхода.

Особенности выбора насоса

Параметры насоса должны соответствовать специфическим требованиям. Так, нужен агрегат с возможностью работы с высокотемпературными субстанциями. Также учитывается способность прибора создавать необходимое рабочее давление – при входе жидкости достаточно давления в 4 атмосферы, для увеличения скорости нагрева требуется показатель до 12 атмосфер.

Изготовление кавитационной камеры

В самодельных приборах кавитации чаще всего предусматривается вариант в виде сопла Лаваля. Выбирая размер сечения проходного канала, стоит учитывать, что требуется обеспечение максимального перепада давления рабочей субстанции. Для этого подбирают модель наименьшего диаметра, в результате получается достаточно активный процесс кавитации. Приемлемым считается d9-16 мм, при меньшем сечении уменьшается интенсивность водного потока, что приводит к смешиванию жидкости с холодными массами. Применение сопла с маленьким отверстием также чревато следующими последствиями:

увеличивается число воздушных пузырьков. В результате наблюдается усиление шума при работе оборудования,
есть риск образования пузырьков уже в камере насоса, что может стать причиной его быстрого выхода из строя.

В зависимости от параметров установки выбирают сопла цилиндрической формы, закругленного или конусного профиля. Главное – необходимо обеспечить образование вихревого процесса уже на начальном этапе входа рабочей субстанции в сопло.

Особенности изготовления водяного контура

При самостоятельном конструировании прибора предварительно выполняют схему: определяют протяженность контура, уточняют особенности модели и переносят все это мелом на пол.

Конструкция представляет собой изогнутую трубу, которая присоединяется к выходу камеры, далее рабочая среда снова подается на вход.Субстанцияв контур поступает по направлению против часовой стрелки. Контур снабжается двумя манометрами и парой гильз с термометрами. Модель дополняет вентиль для сбора воздуха. Для регулирования давления вентиль устанавливается между входом и выходом.

Испытание генератора

После установки оборудования и подключения радиаторов к системе отопления насосное устройство включают в сеть и запускают двигатель. При исправной работе конструкции подается необходимое количество воды. Показание манометров давления жидкой среды регулируют при помощи вентиля, учитывая, что требуется разница в диапазоне 8-12 атмосфер. После пуска рабочей жидкости наблюдают параметры температуры: корректным считается нагревание 3-5°C/10 минут. С учетом, что система и насос запитаны 15 л воды, за небольшой отрезок времени нагрев достигнет 60°C. Это хороший результат для эффективной работы отопительного оборудования.

Отопительное оборудование кавитационного типа – экономичный прибор, который способен обогреть помещение за короткий промежуток времени. Производители предлагают различные модели устройства, при необходимости несложно изготовить конструкции самостоятельно с учетом особенностей обустраиваемой площади.

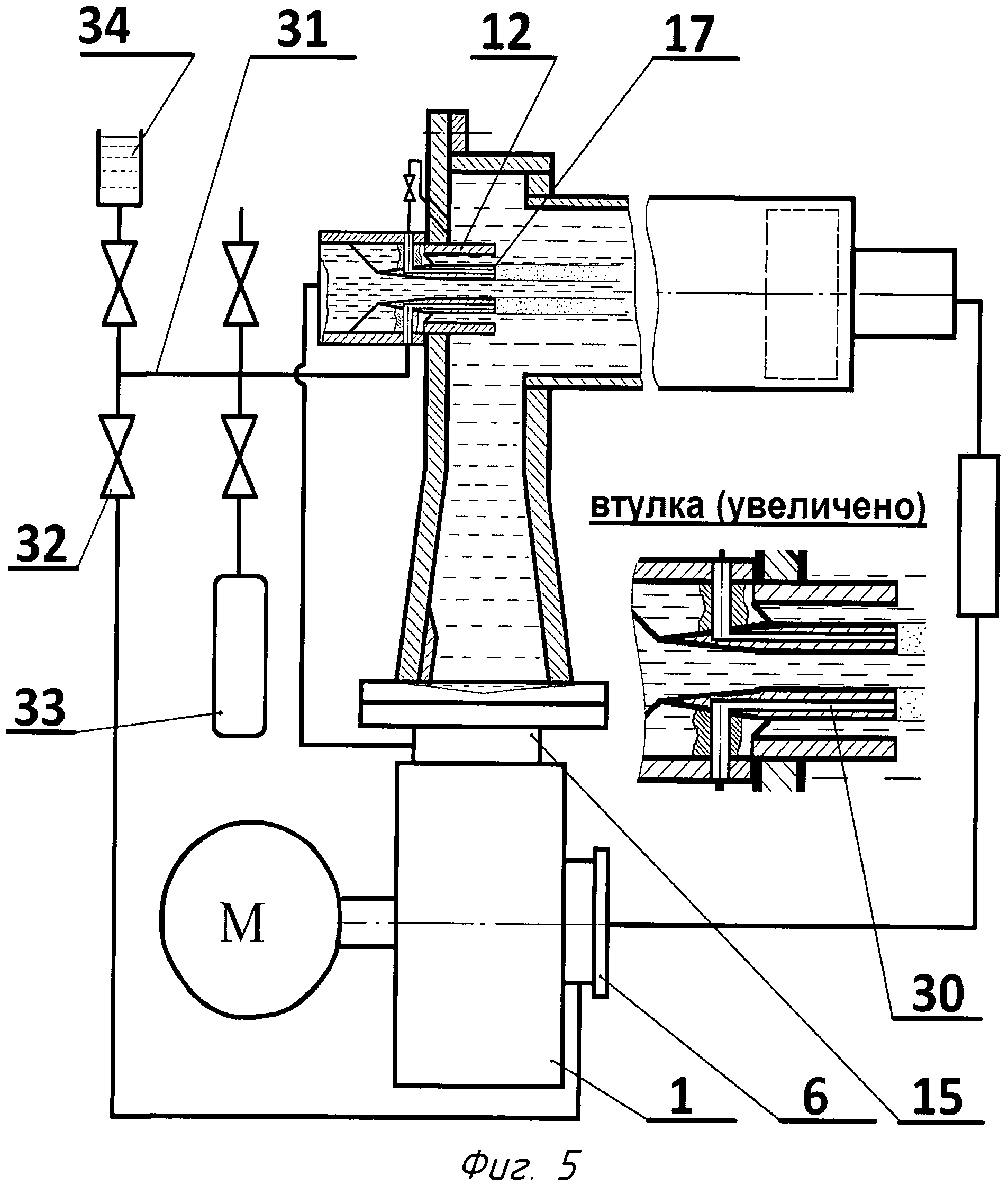

Рассмотрим конструкцию генератора:

Патрубок, из которого поступает вода 1 соединен при помощи фланца с насосом, суть работы которого заключается в подаче воды под определенным давлением в рабочую камеру.
После того, как вода попадает в патрубок, она должна приобрести нужную скорость и давление. Для этого необходимы специально подобранные диаметры труб. Вода быстро движется к центру рабочей камеры, достигнув которой осуществляется смешение нескольких потоков жидкости, после чего образуется напор энергии;
Для контроля скорости жидкости используется специальное тормозное приспособление. Его нужно установить на выходе и выходе рабочей камеры, так часто делают для нефтепродуктов (нефтяных отходов, переработок или промывок), горячей воды в бытовом приборе.
Через защитный клапан жидкость продвигается к противоположному патрубку, в котором осуществляется возврат топлива в исходную точку при помощи работы циркуляционного насоса. За счет постоянного движения и производится нагрев и тепло, которое может преобразовываться в постоянную механическую энергию.

В принципе, работа проста и основана на похожем принципе, как и у вихревого устройства, даже формулы для расчета производимого тепла идентичны. Это:

Епот = – 2 Екин

Где Екин =mV2/2 – это движение Солнца (кинетическое, непостоянная величина);

Для отопления частного дома и квартиры, часто используются автономные генераторы. Предлагаем рассмотреть, что такое индукционный вихревой теплогенератор, его принцип работы, как сделать устройство своими руками, а также чертежи приборов.

Что лежит в основе работы

Кавитация обозначает процесс образования парообразных пузырьков в толще воды, чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса. Замкнутые области воздуха, или кавитационные пустоты, перемещаются водой в область высокого давления, где происходит процесс их схлопывания с излучением волны ударной силы. Явление кавитации не может возникнуть при отсутствии указанных условий.

Физический процесс кавитационного явления сродни закипанию жидкости, но при кипении давление воды и пара в пузырьках является средним по значению и одинаковым. При кавитации давление в жидкости выше среднего и выше парового давления. Понижение же напора носит локальный характер.

При создании нужных условий молекулы газа, которые всегда присутствуют в толще воды, начинают выделяться внутрь образующихся пузырьков. Этот явление проходит интенсивно, так как температура газа внутри полости достигает до 1200ºС из-за постоянного расширения и сжимания пузырьков. Газ в кавитационных полостях содержит большее число молекул кислорода и при взаимодействии с инертными материалами корпуса и других деталей теплогенератора приводит к их скорой коррозии и разрушению.

Исследования показывают, что разрушительному действию агрессивного кислорода подвергаются даже инертные к этому газу материалы – золото и серебро. Кроме того, явление схлопывания воздушных полостей вызывает достаточно шума, что является нежелательной проблемой.

Многие энтузиасты сделали процесс кавитации полезным для создания отопительных теплогенераторов частного дома. Суть системы заключена в замкнутом корпусе, в котором продвигается водяная струя через кавитационное устройство, для получения давления используется обыкновенный насос. В России на первое изобретение отопительной установки был выдан патент в 2013 году. Процесс образования разрыва пузырьков происходит под действием переменного электрического поля. При этом паровые полости являются маленькими по размеру и не взаимодействуют с электродами. Они передвигаются в толщу жидкости, и там происходит вскрытие с выделением дополнительной энергии в теле водяного потока.

Физические основы

Кавитация – образование пара в массе воды при медленном понижении давления и большой скорости движения.

Пузырьки пара могут возникать под действием звуковой волны определённой частоты или излучением источника когерентного света.

В процессе смешивания паровых пустот с водой под давлением приводит к самопроизвольному схлопыванию пузырьков и возникновению движения воды ударной силы (про расчет гидравлического удара в трубопроводах написано ).

В таких условиях молекулы растворенных газов выделяются в образующиеся полости.

По мере прохождения процесса кавитации, температура внутри пузырьков повышается до 1200 градусов.

Это отрицательно влияет на материалы водяных емкостей, поскольку кислород при таких температурах начинает интенсивно окислять материал.

Опыты показали, что при таких условиях разрушению подвергаются даже сплавы из драгметаллов.

Сделать кавитационный генератор самостоятельно, достаточно просто. Хорошо изученная технология уже несколько лет воплощена в материалы и используется для отопления помещений.

В России, первое устройство было запатентовано в 2013 году.

Генератор представлял собой замкнутую емкость, через которую под давлением подавалась вода. Пузырька пара образовываются под действием переменного электромагнитного поля.

А что вам известно про полипропиленовые трубы для холодного и горячего водоснабжения? В полезной статье прочитайте о том, чем они отличаются, а также про преимущества одних и недостатки других.

Отзывы на моющие средства для посудомоечных машин прочитайте на этойстранице.

Принцип работы

Теплоноситель (чаще всего используют воду) попадает в кавитатор, где установленный электродвигатель производит его раскручивание и рассечение винтом, в результате образуются пузырьки с парами (это же происходит, когда плывет подводная лодка и корабль, оставляя за собой специфический след).

Двигаясь по теплогенератору, они схлопываются, за счет чего выделяется тепловая энергия. Такой процесс и называется кавитацией.

Исходя из слов Потапова, создателя кавитационного теплогенератора, принцип работы данного типа устройства основан на возобновляемой энергии. За счет отсутствия дополнительного излучения, согласно теории, КПД такого агрегата может составлять около 100%, так как практически вся используемая энергия уходит на нагрев воды (теплоносителя).

Повышаем производительность

Насос теряет тепловую энергию, что является главным недостатком вихревого генератора (по крайней мере, в описанном своем варианте). Поэтому насос лучше окунуть в специальную водяную рубашку, дабы исходящее от него тепло также приносило пользу.

Диаметр этой рубашки должен быть несколько больше, чем у насоса. Можем использовать для этого по традиции обрезок трубы, а можно из листовой стали сделать параллелепипед. Его габариты должны быть такими, чтобы все элементы генератора свободно в него помещались, а толщина – чтобы выдерживал рабочее давление системы.

Помимо того, снизить теплопотери можно установкой специального жестяного кожуха вокруг устройства. Изолятором может стать любой такого рода материал, который способен выдерживать рабочую температуру.

Собираем следующую конструкцию: теплогенератор, насос и соединяющий патрубок.
Измеряем, каковы их габариты, и подбираем трубу нужного диаметра – так, чтобы все детали легко в ней поместились.
Изготавливаем крышки для обеих сторон.
Далее заботимся о том, чтобы детали внутри трубы были жестко закреплены, а также о том, чтоб насос сумел прокачивать сквозь себя теплоноситель.
Просверливаем выходное отверстие, крепим на него патрубок.

Обратите внимание! Необходимо поместить насос максимально близко к данному отверстию!

На втором конце трубы мы привариваем фланец, посредством которого будет закреплена крышка на прокладке-уплотнителе. Можно оборудовать внутри корпуса каркас, чтобы было проще устанавливать все элементы. Собираем устройство, проверяем, насколько прочны крепления, проверяем герметичность, вставляем в корпус и закрываем.

Затем подключаем вихревой теплогенератор ко всем потребителям, проверяем его еще раз на предмет герметичности. Если ничего не течет, то можно активировать насос. При открытии/закрытии крана на входе регулируем температуру.
