Теплоизоляция каминов и печей: негорючий утеплитель для дымохода и печных труб, жаростойкий вариант для конструкций из «нержавейки» и стальных

Защитные экраны для печей

Используемый теплоизоляционный материал для печей должен не только предотвращать возможность возгорания, но и защищать людей от слишком жесткого инфракрасного излучения. Для этих целей как нельзя лучше подходят защитные экраны для каминов, а также для банных печей. Они могут быть выполнены как из металла, так и с использованием кирпича или декоративного камня.

Особенностью каминных экранов является то, что они изготавливаются исключительно из металла, могут быть встроенными или передвижными. Такие конструкции препятствуют попаданию искр и раскаленных углей в помещение, а также, нагреваясь, способствуют быстрому и равномерному прогреву воздуха в комнате. Защитное ограждение можно прибрести или изготовить своими руками. Рассмотрим подробнее особенности защитных экранов печей.

Защитный экран из кирпича

Наряду с утеплением, теплоизоляция печи производится при помощи кирпича. Возможны два варианта: сооружение защитной стенки и обкладка печи кирпичом. В обоих случаях кирпич укладывается при помощи клеящей смеси или глины. Использование цементного раствора рассматривается как крайний случай. При обкладывании печи кирпичом требуется предусмотреть зазор от 3 до 10 см, а также вентиляционные отверстия снизу и сверху для обеспечения лучшей конвекции и быстрого прогрева помещения.

Классификация по составу

Высокотемпературные изоляционные материалы разделяют на следующие виды:

1. Набивные и засыпные: окись циркония, кварцевый песок, разнообразные мертели, каолин. Используются, в основном, в промышленности, трудоёмки в изготовлении
2. Волокнистые изоляторы: огнеупорная вата, войлок, фетр, по сути своей являются минеральной ватой и её производнымы. Обладают самым низким коэффициентом теплопроводности, устойчивы к термоударам, однако могут быть подвержены механическим повреждениям
3. Твёрдые материалы: огнеупорный картон, шамотный кирпич, огнеупорные керамические плиты. Сохраняют первоначальную форму и могут нести механическую нагрузку

В быту топки печей и каминов, а так же металлические и асбоцементные дымоходы утепляются преимущественно минеральной ватой. Кирпичные дымоходы утепляют твёрдыми материалами с облицовкой, или просто выполняют штукатурку в три слоя.

Утепление труб из нержавейки и асбеста

Элементы, защищенные по такой технологии, состоят из внутреннего трубопровода, заключенного в кожух из утеплителя, и дополнительной защитной трубы. Внешний кожух изготавливается из оцинкованной стали.

При проведении работ важно соблюдать следующие требования:

• при утеплении дымохода из нержавейки, расположенного снаружи, толщина теплоизоляции должна составлять не более 100 мм;
• для участков, расположенных внутри здания максимальная толщина теплоизоляции – 40 мм.

Работу по утеплению дымоходных труб из асбестобетона можно выполнить простейшим способом, который не требует серьезных трудовых затрат. Такой вариант подойдет в качестве временных мер по защите дымохода от холода и выпадения конденсата, т.к. он недолговечный. Работу делают следующим образом:

• подготавливают минеральную вату в рулонах;
• обматывают тубу этим материалом (при необходимости в несколько слоев – зависит от требуемой толщины теплоизоляции);
• стягивают и закрепляют материал скобами.

Главные параметры утеплителей

Теплопроводность

При выборе утеплителя основное внимание обращается на его самый главный параметр – теплопроводность, которая совсем не зависит от плотности материала, как многие ошибочно считают. Утеплители одинаковой плотности, но изготовленные по разным технологиям могут иметь разную проводимость тепла

Чем меньше коэффициент теплопроводности, тем эффективнее и лучше держит тепло в доме выбранный утеплительный материал.

Коэффициенты теплопроводности различных материалов (Вт/мК)

Водопоглащение

Еще одна очень важная характеристика утеплительного материала – способность впитывать влагу. Водяной пар всегда присутствует в воздухе. Он при определенной ситуации может превратиться в конденсат внутри утеплителя, значительно снижая его тепловые свойства.

В этом случае, обязательно предусматривается пароизоляция. Актуальным становится этот вопрос, если проводится и утепление лоджии.

Огнестойкость

Утеплитель, как и вся конструкция дома, особенного деревянного, должны также обладать противопожарным свойством

Особенно это важно для утепления печных труб, каминов и других элементов дома, которые непосредственно подвергаются сильному нагреванию или непосредственному контакту с огнем

Сравнительные испытания на огнестойкость

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!

Жесткий утеплитель для стен и потолков

У каждого строительного материала имеются свои плюсы и минусы. Но тогда какой же, да еще и негорючий, выбрать для стен?

Специалисты утверждают, что эффективнее всего дом утеплять снаружи

Для этого важно знать такую способность материала, как паронепроницаемость

Также необходимо обратить внимание на то, как материал сопротивляется воздействию окружающей среды. Если вы хотите утеплять дом изнутри, то вам стоит обратить внимание на эко- безопасность материала, а также отсутствие в его составе ядовитых веществ

В частном строительстве негорючий утеплитель применяют при монтаже следующих объектов:

• Дымохода;
• Потолка;
• Деревянных домов;
• Автомобилей;
• Саун;
• Бань;
• Каминов;
• Котлов.

Кроме этого данную разновидность утеплителей применяют при строительстве гаражей.

Чем утеплить дымоходную трубу на улице — Трубы и сантехника

При проектировании системы отопления в частном доме может возникнуть такая потребность, как утепление дымохода. Оно необходимо для предотвращения выпадения конденсата, который приводит к повреждению труб и нарушению режима эксплуатации здания.

Утепление кирпичного дымохода

Существует два способа выполнения работы по защите трубы от промерзания и выпадения конденсата:

Чтобы защитить трубы своими руками первым способом, потребуется выполнить действия в следующем порядке:

1. Фиксация арматурной сетки на поверхность стены. Перед этим конструкция очищается от пыли и грязи.
2. Приготовление штукатурного раствора. Для этого смешивают известь, цемент и шлак с добавлением воды. Возможно применение современной «теплой» штукатурки, которая имеет хорошие теплоизоляционные характеристики.
3. Нанесение раствора на поверхность. Толщина одного слоя составляет 20–30 мм. При необходимости состав наносится в несколько слоев. Каждый последующий укладывается после высыхания предыдущего. Самый последний слой штукатурного раствора выравнивают и затирают.
4. После высыхания штукатурки поверхность проверяют на наличие трещин и неровностей. При необходимости их устраняют. Работа завершается окраской трубы известковой или меловой краской для защиты штукатурного слоя от негативных воздействий окружающей среды.

Нанесение штукатурного слоя

Этот способ малоэффективен.

Более надежно защитит трубу от холода минеральная вата. Если вы хотите все сделать своими руками, придерживайтесь следующей схемы:

1. Производится очистка поверхности от загрязнений и отложений. Осмотр на наличие неровностей и устранение их при необходимости.
2. Сбор каркаса, по которому будет смонтирован утеплитель. Обрешетка состоит из металлических направляющих профилей, которые закрепляются дюбелями. Шаг между направляющими подбирается так, чтобы было удобно укладывать утеплитель.
3. Нельзя допускать появления зазоров и щелей. Они приведут к тепловым потерям и возникновениям мостиков холода.
4. Закрепление пароизоляции с нахлестом 15–20 см. Места стыков проклеиваются строительным скотчем.
5. Облицовка трубы выполняет декоративную и защитную функцию. При выполнении работ своими руками на холодном чердаке можно использовать листы гипсокартона.

Теплоизоляция с помощью минваты

Утепление труб из нержавейки и асбеста

Элементы, защищенные по такой технологии, состоят из внутреннего трубопровода, заключенного в кожух из утеплителя, и дополнительной защитной трубы. Внешний кожух изготавливается из оцинкованной стали.

При проведении работ важно соблюдать следующие требования:

• при утеплении дымохода из нержавейки, расположенного снаружи, толщина теплоизоляции должна составлять не более 100 мм;
• для участков, расположенных внутри здания максимальная толщина теплоизоляции – 40 мм.

Временная теплоизоляция

Работу по утеплению дымоходных труб из асбестобетона можно выполнить простейшим способом, который не требует серьезных трудовых затрат. Такой вариант подойдет в качестве временных мер по защите дымохода от холода и выпадения конденсата, т.к. он недолговечный. Работу делают следующим образом:

• подготавливают минеральную вату в рулонах;
• обматывают тубу этим материалом (при необходимости в несколько слоев – зависит от требуемой толщины теплоизоляции);
• стягивают и закрепляют материал скобами.

Способ подойдет только для применения в условиях холодного чердака. Материал без защитного слоя не сможет работать в наружных условиях, поскольку не устойчив к влаге и негативным воздействиям среды.

Чтобы выполнить полноценное утепление, потребуется провести следующий комплекс мероприятий:

Теплоизоляция стальной трубы

Почему разрушается конструкция

Дымоход предназначен для отвода дыма и других продуктов горения в атмосферу. При топке печи или камина скапливается кислородный пар, количество которого растет в зимнее время из-за интенсивности отопления. Кроме того, при сгорании дров или угля образуются несколько видов кислот, которые также выпадают на стенки конструкции из-за конденсации пара.

В итоге получается химически агрессивная смесь конденсата и кислоты, которая быстро разрушает строительные материалы. И это не единственная проблема — образование пара внутри приводит к задымлению в печи: нужно постоянно проветривать помещение. Если количество пара достигнет критической отметки и давление повысится, может произойти взрыв.

Утепление дымохода позволит избежать таких последствий. Есть несколько вариантов утеплительных конструкций.

Виды негорючих высокотемпературных изоляционных материалов по способу изготовления

Все виды высокотемпературной изоляции отличаются друг от друга способом производства и составом сырья. Ниже представлены основные теплоизоляционные высокотемпературные продукты, встречающиеся на строительных рынках. Описаны как давно проверенные, так и новые высокотехнологичные.

• Самый старый негорючий материал, широко применяемый в промышленности – это минеральная вата. Производится из отходов металлургической промышленности и кварцевого песка. Один из самых дешевых. Может производиться в виде плит и полотна. Реже фасуется ватной массой в мешки и используется для заполнения пустот при строительстве, например, домов. Для изоляции высоких температур применяется только в комбинации с более термостойкими продуктами.
• Керамзит, перлит и вермикулит – это сыпучие гранулы, для теплоизоляции используются только в смеси с другими веществами, например для установки теплых полов в помещениях.
• Огнестойкая пена – продукт, получаемый при вспенивании полиуретана в который для огнезащиты добавлены антипирены.
• Велит – вспененный бетон, обладающий пористой структурой, что снижает его вес и плотность.
• Стеклопор. Этот сыпучий состав получают при расплавлении калиевых или натриевых стекол с последующим резким охлаждением состава. Самостоятельно не применяется, а только в составе смесей, куда добавляется в качестве средства, для повышения огнестойкости. Из него изготавливают штучные изделия, противостоящие огню.
• Базальтовый теплоизоляционный материал, производимый из расплавленного базальта, является одним из самых безопасных в использовании, выдерживающий большие температуры. Широко распространен из-за своей универсальности. Может использоваться для внутренних и наружных работ, и в условиях повышенной влажности.
• Пеностекло. Получается при спекании стеклянного боя при помощи каменного угля, который добавляется для реакции газообразования. Совершенно не горит, почти не проводит тепло, выдерживает огромные температуры. Чаще используют для термоизоляций помещений с влажным технологическим процессом.

Искусственный камень и керамогранит

Искусственный камень получают, заливая в силиконовую форму смесь из бетонного или гипсового раствора, гранитной или мраморной крошки, пигментов и песка. Все это уплотняют на вибростоле и оставляют схватываться в форме. После двух недель схватывания и сушки полученный материал используют для облицовки.

Керамогранит делают из смеси двух сортов глины, песка, гранитной и мраморной крошки. После формирования плиток их подвергают высокотемпературному прессованию.

Преимущества:

• не трескается и не выцветает;
• нет внутренних пор;
• выдерживает температурные перепады, термостоек;
• практичный;
• влагоустойчивый;
• низкая цена, можно сделать самому;
• широкий ассортимент по фактуре, цвету и текстуре;
• может имитировать майолику, клинкер, мрамор и другие натуральные материалы;
• прочный.

Классификация по составу

Высокотемпературные изоляционные материалы разделяют на следующие виды:

1. Набивные и засыпные: окись циркония, кварцевый песок, разнообразные мертели, каолин. Используются, в основном, в промышленности, трудоёмки в изготовлении
2. Волокнистые изоляторы: огнеупорная вата, войлок, фетр, по сути своей являются минеральной ватой и её производнымы. Обладают самым низким коэффициентом теплопроводности, устойчивы к термоударам, однако могут быть подвержены механическим повреждениям
3. Твёрдые материалы: огнеупорный картон, шамотный кирпич, огнеупорные керамические плиты. Сохраняют первоначальную форму и могут нести механическую нагрузку

В быту топки печей и каминов, а так же металлические и асбоцементные дымоходы утепляются преимущественно минеральной ватой. Кирпичные дымоходы утепляют твёрдыми материалами с облицовкой, или просто выполняют штукатурку в три слоя.

Для чего необходимо утеплять дымоход

Применение утеплителей для изоляции дымоходов позволит предотвратить их разрушение вследствие образования конденсата на внутренних поверхностях и резких перепадов температур, нарушение герметичности кровельного пирога по причине повышенного нагрева и снизить пожароопасность.

Влага при контакте с осевшей сажей образует химически активные компоненты, что негативно сказывается на свойствах материалов. На стальных конструкциях стимулируются процессы окисления, а кирпичная кладка разрушается по швам.

Кроме того, наличие повышенной влажности в дымоходе существенно снижает тягу и ухудшает горение топлива в печи. Результатом является снижение отдачи тепла печью и увеличение времени для нагрева помещения до требуемой температуры. Другим негативным фактором становится повышение количества сажи, которая легко садится на влагу, а после высыхания образует трудновыводимый слой.

Укладка утеплителя позволит сместить точку росы из основного материала дымохода. Благодаря этому влага не будет в нём накапливаться и снижать срок эксплуатации конструкции. При теплоизоляции дымохода сократится потеря тепла из печи.

Утеплять самому или вызвать мастера

Работы по утеплению дымохода посильная задача для любого домовладельца. Первое дело – понять технологию и выбрать термоизоляцию, подготовить основание под конструкцию, инструменты, стройматериалы, рассчитать размеры постройки. Если изучена технология монтажа, будет произведено правильное утепление. Основные правила обустройства:

• перед установкой вытяжного канала, подготавливают надежное основание;
• места, которые будут соприкасаться с нагреваемыми стенками вытяжки, располагают не ближе, чем на 40-50 см;
• используйте минимальное количество изгибов на вытяжном канале, изгибы в 90 градусов, нужно разделить на два участка;
• ознакомьтесь предварительно с нормативами ГОСТа, в которых прописаны нормы монтажа при разных типах топлива, которое используется для обогрева.

Не стоит игнорировать эти требования. Неправильная установка может привести к тому, что от перегрева могут тлеть и возгораться перекрытия.

При недостаточной тяге накапливается конденсат и агрессивные отходы, которые прилипают к стенкам, разрушают внутреннее покрытие. Сборка с нарушением герметичности может привести к тому, что в помещение просочится угарный газ.

Проверка

Чтобы проверить, насколько качественно уложен теплоизоляционный слой, нужно затопить печь. Для диагностики лучше использовать тепловизор. Оптико-электронная система поможет определить качество герметизации наружного кожуха. При правильном монтаже стенки конструкции дымоотвода, швы в местах соединения не пропускают тепло. Места просачивания теплового потока укажет экран прибора. Неполная герметичность приводит к перегреву утеплительного материала. При обнаружении проблемы происходит демонтаж внешнего кожуха и проводится повторная изоляция.

Утеплительные работы должны производиться после окончания монтажа дымоходной системы и вентиляционных элементов. При обустройстве дымоотводов необходимо использовать современные виды изоляционных материалов. Лучше применять готовые изделия с теплоизоляцией.

Обзор рынка теплоизоляционных материалов

Далее будут приведены сравнительные характеристики представленных в свободной продаже материалов.

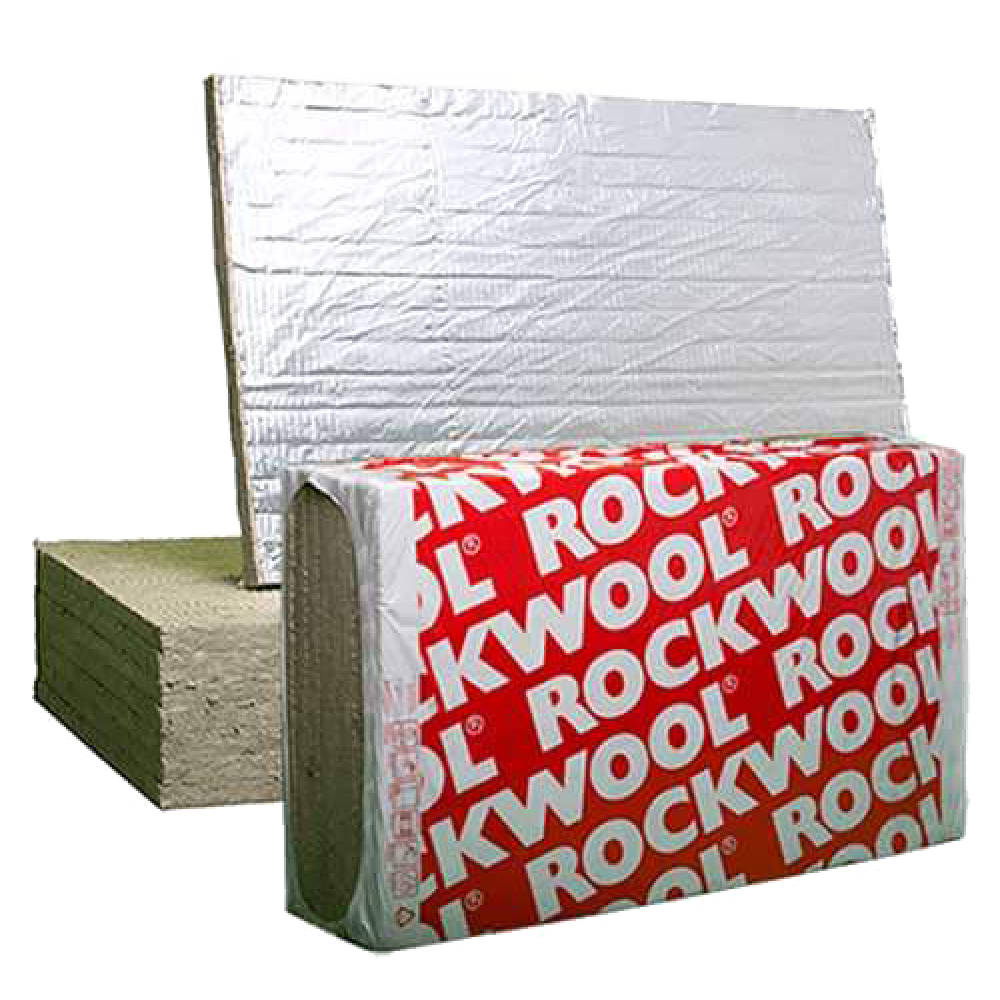

Rockwool Firebatts

Благодаря привлекательной стоимости и высокой доступности является самым популярным продуктом в рассматриваемой сфере применения. Состав — 100% каменная (габбро-базальтовая) вата. Выпускается двух видов: без покрытия и с алюминиевой фольгой с одной стороны. Максимально допустимая температура со стороны фольги +500°С, со стороны ваты +750°С. Размер плиты 1000*600*30 мм, плотность 100 кг/м куб.

Коэффициент теплопроводности при +300°С составляет 0.088 Вт/м*К. Вариант без фольги не горюч, с фольгой класс горючести Г1

При выборе этого материала очень важно рассчитать пиковую температуру топки, так как при перегреве может отклеиться фольга и по помещению распространяется неприятный запах вместе с микрочастицами волокон ваты. Плиты изолятора обладают высокой гибкостью, поэтому монтируются в жёстком металлическом каркасе

Вермикулит

Природный минерал из группы гидрослюд, слоистая структура которого при нагревании образует разноцветные нити. Огнезащитные материалы производят из него путём прессования. Кроме топок применяется в авиационной и автомобильной промышленности, а так же в атомной энергетике как отражатель и поглотитель гамма-излучения. На рынке материал представлен двумя изделиями:

• VermixОгнеупор. Страна-производитель — Россия, коэффициент теплопроводности при +300°С — 0.18 Вт/м*К, размер плиты 600*600*30 мм, плотность 300 кг/м куб, допустимая температура +800°С. Среди достоинств — удобство обработки и монтажа, не требуется жёсткий каркас. Минусы так же присутствуют — материал боится влаги.
• Skamolex — вермикулитовый теплоизолятор импортируемый из Дании. Представляет из себя симбиоз огнеупора и декоративной панели с различными дизайнерскими решениями. Теплопроводность при +200°С составляет 0.16 Вт/м*К, размер плиты 1000*610*25 мм, плотность 600 кг/м куб, пиковая температура +1100°С. Преимущества: не требует последующей финишной обработки — по принципу «поставил и забыл», используется для футеровки топок. Из минусов — высокая стоимость, в зависимости от региона РФ цена плиты может быть выше в 5 раз плиты той же площади VermixОгнеупор.

На основе силиката кальция

Следующий ряд термоизоляторов представляет силикат кальция — неорганическое вещество в виде соли кальция и метакремниевой кислоты. На рынке минерал представлен в следующем исполнении:

1. Silca 250km. Импортируется из Германии. Плиты размером 1000*625*40 разработаны для применения в печах, каминах и кирпичных дымоходах. Плотность 250 кг/м куб, коэффициент теплопроводности 0.09 Вт/м*К при +200°С, температура применения +1100°С. Структура плиты не волокнистая, может выступать как изолятором так и облицовочным материалом, для здоровья человека абсолютно безвреден. В особенностях монтажа металлический каркас не выполняется. Подходит для термоизоляции деревянных стен в местах устройства топки.
2. Promasil 950 ks — очередной товар из Германии размером 1000*500*30 мм и плотностью 245 кг/м куб. Пиковая нагрузка 900°С, теплопроводность при +200°С составляет 0.10 Вт/м*К, чем несущественно уступает предыдущему изолятору на фоне вдвое меньшей стоимости. Монтируется легко без каркаса, производитель гарантирует экологическую безопасность. Материал сравнительно новый, практических отзывов о его использовании крайне мало и специалистов-строителей смущает низкая цена по сравнению с аналогами.
3. Scamotec 225 — образец из Дании. Плита размером 1000*610*30 мм, коэффициент теплопроводности 0.08 при +200°С, максимальная температура применения +1000°С, легко монтируется без каркаса, безвреден для здоровья, сочетает в себе теплоизоляционные и декоративные качества, его можно покрыть любой огнестойкой краской. По стоимости находится в среднем ценовом сегменте.
4. Isolrath 1000. Страна происхождения — Австрия. Размер 1000*610*30 мм, плотность 240 кг/м куб, теплопроводность 0.06 Вт/м*К при +200°С. Рабочая температура до +900°С, каркас для монтажа так же не нужен. Производитель гарантирует экологическую и пожарную безопасность на фоне высокой прочности конструкции. Принадлежит так же к среднему ценовому сегменту.

Какую выбрать, какая лучше, производители

Производители (а особенно крупные) предлагают широкий выбор изоляционных материалов на основе базальта для утепления различных конструктивных элементов зданий:

Датская компания ROCKWOOL предлагает линейки продукции для фасадов, кровель, звукоизоляции, частного домостроительства, в частности, для бань и саун, каркасных стен, чердака,стен под оштукатуривание и прочие.

Российское предприятие Технониколь выпускает материалы для стен, полов, скатных и плоских кровель, для штукатурных и вентилируемых фасадов и т.д.

Базальтовый утеплитель ISOVER Каркасный дом. источник фото здесь

Под брендом Isover (Франция) производятся материалы, охватывающие все конструкции, требующие тепло- и звукоизоляции, в частности, кровли, стены, в том числе каркасные, пол и не только.

Популярные линейки и ведущие представители отрасли проанализированы в отдельной публикации.

На сайтах некоторых производителей представлен калькулятор для легкого и быстрого расчета нужного количества материалов. Посредством выбора всех исходных данных: климатический регион, тип здания, элемент утепления, температурный режим и влажность воздуха помещения и прочие — программа выдает оптимальный вариант утеплителя, его характеристики, рекомендуемая толщина слоя изолятора и стоимость. Данные возможности и имеющиеся рекомендации позволят выбрать материал с оптимальными для решения конкретных задач свойствами и качественно выполнить теплоизоляцию.

Доборные для монтажа дымоходов

Помимо непосредственно труб, при изготовлении дымоотводящих каналов используются различные доборные элементы. Мне в своей практической деятельности приходилось использовать такие детали:

1. Линейные нержавеющие трубы. Используются для прокладки небольших участков канала. Имеют длину 0,33 м, 0,5 м и 1 м и позволяют избежать резки длинных труб во время работы. Форма и сечение изделий бывают различными.
2. Адаптеры котла. Используются как начальные элементы дымохода, стыкующие канал с выпускным патрубком отопительного устройства. При монтаже детали могут герметизироваться негорючим материалом. Диаметр изделий обычно находится в промежутке между 80 и 800 мм, что дает возможность покрыть весь существующий ассортимент нагревателей на любом виде топлива.

Адаптер котла.

1. Гильзы. Применяются для стыковки дымоотводящих каналов из нержавеющей стали с другими видами труб (керамическими, гофрированными и так далее). Используются также как соединительные элементы между двумя линейными деталями.

Гильза для дымовой трубы из нержавейки.

1. Дефлекторы и зонты. Играют роль завершающей детали дымовыводящего канала и используются для защиты одностенных дымоходов от попадания внутрь атмосферной влаги. Кроме того, могут иметь дополнительные приспособления, уменьшающие ветровую нагрузку на срез дымохода.

Дефлектор дымовой трубы.

1. Заглушки. Применяются для герметизации ревизионных отверстий, используемых при обслуживании дымовых труб из нержавеющей стали.

Заглушка из нержавейки.

1. Коллективные тройники. Используются для стыковки котла отопления к общему дымоотводящему каналу. Обычно тройники используются при конструировании систем выведения отработанных газов в многоквартирных домах с индивидуальным отоплением.

Утепленный коллективный тройник.

1. Приспособления для отвода конденсата. Бывают различной формы и размеров. Служат для накопления образующегося внутри трубы конденсата и выведения его из трубы для нейтрализации. Бывают внешними и внутренними, боковыми и горизонтальными.

Доборный элемент для отвода конденсата из трубы.

1. Опорные площадки с консолями. Используются при монтаже дымоходов. Устанавливается в нижней части конструкции и служит для ее удержания на месте. Способна выдерживать значительную нагрузку от находящихся сверху деталей.

Опорная площадка с консолью для утепленного дымохода.

1. Отводы.Элементы дымоотводящих каналов, с помощью которых можно изменить направление их прокладки для обхода различных препятствий. Мне встречались отводы под углом в 30, 45 и 87 градусов. Существуют модели отводов 87 градусов с ревизионными отверстиями для прочистки сложных участков дымовых труб.

Отвод под углом в 45 градусов.

1. Ревизии. Доборные элементы, имеющие форму тройника, горизонтальное отверстие которого закрыто заглушкой. Используются для обеспечения доступа к внутреннему пространству дымового канала с целью очистки его стенок от отложений.

Ревизия для очистки дымохода.

1. Тройники. Используются для изменения направления прокладки дымовых каналов и стыковки с основной трубой котлов и других теплогенерирующих устройств. Могут применяться для облегчения очистки труб. Бывают тройники под углом 45 и 87 градусов. В последнем случае доборный элемент оборудован отдельным ревизионным отверстием.

Тройники для дымовых труб.
