Утепление труб отопления на улице

Скорлупа из пенополистирола

Последнее время наиболее частое применение получают скорлупы из пенополистирола. Теплоизоляция посредством таких скорлуп отличается низкой трудоемкостью и позволяет выполнить работы гораздо быстрее, чем с помощью традиционных материалов. Экономия материальных затрат осуществляется возможностью теплоизоляции без использования предварительной укладки бетонных лотков. Многоразовое использование и легкий демонтаж в случае аварийной ситуации дает преимущество в применении скорлуп из пенополистирола по сравнению с другими материалами.

Монтаж осуществляется следующим образом: на трубу надеваются половинки скорлуп, затем их смещают по отношению друг к другу на 100-200 мм, предварительно зафиксировав в одном или двух местах липкой лентой. Далее скорлупы закрываются защитным материалом. Если возникла необходимость разрезать скорлупы, то это легко можно сделать с помощью ножа или пилы. Стыки скорлуп проклеиваются самоклеющейся лентой. Скорлупы из пенополистирола имеют простую конструкцию и отличаются низкой ценой – все это делает их наиболее привлекательными в выборе материалов для теплоизоляции.

Пенополистирол имеет низкую теплопроводность — 0,032 Вт/мК. Скорлупы из пенополистирола не намокают и не разрушаются. Обладают отличной работоспособностью при температуре +75 градусов. Возможно применение на трубопроводах и с более высокими температурами, однако, при таких условиях уже необходимо дополнительное применение прокладки из минеральной ваты. При достаточно эстетичном виде, скорлупы обладают высокой способностью сберегать тепло. Продукция не боится воздействия влаги и широко применяется для теплоизоляции труб на подземных участках трубопровода.

Скорлупы из пенополистирола имеют ряд преимуществ:

  • они герметичны (препятствуют проникновению влаги в утеплитель);
  • сокращают сроки выполнения работ;
  • невысокие эксплуатационные расходы по обслуживанию трубопроводов;
  • длительный срок эксплуатации.

Скорлупы из пенополистирола применяются для теплоизоляции трубопроводов в гражданском и промышленном строительстве. С их помощью проводят теплоизоляцию воздушных и подземных систем трубопроводов.

Теплоизоляция посредством скорлуп из пенополистирола позволяет снизить риск возникновения коррозии, увеличивая тем самым срок полезного использования трубопровода.

Скорлупы изготавливаются из высококачественного материала – пенополистирола марки ПСБ — С-25, ГОСТ -15588-86. Одним из важнейших качеств этого материала является его более выгодная цена по сравнению с другими материалами (например, пенополиуретаном).

Но здесь стоит отметить, что скорлупы из экструдированного пенополистирола, превосходят по качеству классический ППС. Дело не только в плотной структуре, но и в долговечности продукции. Таким материалом, который мы поставили бы на 1 место, является сегмент FOAMPIPE. Широкая гамма диаметров и толщин, быстрые сроки производства, умный сервис, ровная геометрия конечного продукта – это скорлупы Фомпайп. Прочностные характеристики в пересчет для простого человека 25 тонн на 1 м2, говорят о том, что нагрузка грунта для данного продукта не является проблемой. Скорлупы FOAMPIPE не боятся влаги и их спокойно можно применять при устройстве подземных коммуникаций без всякой защиты. У производителя существует возможность производства отводов и тройников.

Сертификаты на всю продукцию «Foampipe» по ТУ 22.23.19-002-69709663-2019

В таблице сертификаты: √ Экспертное заключение √ Сертификат пожарной безопасности √ Сертификат соответствия

Обозначение документации, по которой выпускается продукции ТУ 22.23.19-002-69709663-2019

Скорлупы FOAMPIPEОтводы FOAMPIPEТройники FOAMPIPE

Эффективная теплоизоляция для трубопроводов, воздуховодов и нефтепроводов!

Видео о скорлупах FOAMPIPE из экструдированного пенополистирола:

Скачать прайс-лист и мини-буклет о продукции FOAMPIPE:

Это может быть интересно:

ООО ГК «ТЕПЛОСИЛА» — вместе с Вами с 2005 года!

Требования к термоизоляции для водопроводных труб

Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.

Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:

— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.

— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.

Качественный утеплитель должен отвечать седлающим критериям:

  • На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
  • Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.

Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.

Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.

  • Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
  • Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
  • Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
  • Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.

Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.

Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.

Теперь посмотрим, какие материалы используются для утепления водопроводных труб.

Как утеплить трубы в частном доме

Следует заранее задуматься, как выполнить утепление труб водоснабжения в частном доме, как утеплить столбчатый фундамент и какой теплоизоляционный материал использовать для различных материалов. Требования к используемым материалам должны учитывать легкость монтажа изоляции, длительный срок эксплуатации, водоотталкивающие характеристики, экологическую и пожарную безопасность материала.

Никаких сложностей в работе у вас возникнуть не должно, с данным вопросом под силу справиться любому. Никаких особых навыков или специального инструмента для утепления труб не потребуется. Ознакомьтесь с видео инструкцией в конце статьи по данной теме, и вам станут понятны

Изоляция трубопроводов отопления – это важный аспект в создании энергоэкономных технологий, и этот вопрос в наши дни стоит остро.

На данный момент разработано большое количество утепляющих материалов и способов их оптимального использования в разных промышленных сферах.

Но, рационально использовать энергию нужно не только в промышленности, но и в быту. Изоляция магистралей обогрева бывает не только желательной, но и превращается в жизненную необходимость.

В целом процесс тепловой изоляции направлен не только на поддержку температурного режима на стабильном уровне, но и защиту носителя тепла от замерзания в период холода.

Теплоизоляционные материалы бывают следующих видов:

  • штучный;
  • в рулонах;
  • комбинированный;
  • для заливки;
  • кожуховый.

Зависимо от технических характеристик и параметров изоляции, эти материалы применяют в следующих сетях:

  • вентиляционных;
  • подачи холодной и горячей воды;
  • техоборудования;
  • парового обогрева.

К выбору защитного материала необходимо подходить с большой ответственностью, ведь это залог тепла и уюта в жилище людей.

Виды наиболее эффективного изоляционного материала следующие:

  1. Теплоизоляционная краска. Ее относят к достижениям науки России. Один слой данного покрытия может стать заменой нескольким сантиметрам пенополистера и минваты. При этом данный материал не несет вреда окружающей среде и устойчивый к влиянию высоких температур. Этот вид изоляции трубопроводов применяют в тяжелых условиях производства.
  2. . Этот материал характеризуется низкой проводимостью тепла и пожароустойчивостью. По этим причинам он нашел обширное применение при защите систем обогрева. Но, этот вид защиты относится к дорогостоящим стройматериалам.
  3. Утепление пенополиуретаном. Его для теплоизоляции стали применять недавно, но уже успели оценить его практичность.
  4. Пенополистирол. Это практически тот же пинопласт. Этот вариант отличается доступной стоимостью и простою крепежа.
  5. . Он является оболочкой, напоминающей по форме трубу.

Теплоизоляция для труб отопления на открытом воздухе

Разнообразие утеплителей предоставляет возможность выбрать именно тот, который подойдет наилучшим образом для конкретного места применения (на улице, в земле, в подвале, на чердаке) и бюджета.

Подбор теплоизолятора выполняется с учётом факторов:

диаметр трубы системы отопления;

условия эксплуатации (место расположения отопительной системы);

средняя температура прогрева теплоносителя;

показатель теплопроводности утеплителя (чем ниже, тем лучше);

показатель водопоглощения. Показывает способность изоляционного материала выполнять свои функции во влажной среде;

устойчивость к горению, биологической и химической активности, воздействию ультрафиолета и прочих факторов внешней среды;

срок службы;

простота монтажа (с условием обеспечения достаточной герметичности);

стоимость.

Проблемы систем отопления

В частном жилище котел нередко устанавливают не в главном помещении, а в летней кухне. Поэтому при топке дровами и углем отсутствует постоянство циркуляции горячей воды. Если свой дом оборудован установкой, работающей на природном газе, то проблема несколько смягчается. Автоматика безопасности и терморегулирования котла обеспечит заданный температурный режим, но расход энергоносителя при этом вырастет многократно.

Одним из важных условий готовности системы отопления к зиме является защищенный трубопровод, проходящий по открытому дворовому участку. При минимальном нарушении герметичности теплоизоляции потери энергии составляют до 25%. Дополнительными расходами станет и необходимость защиты от повреждения контура коррозией, если это касается металлических труб.

Также возникает проблема деформирования материала, возникающая на фоне больших перепадов температуры в системе и наружного воздуха. И самое неприятное, что может произойти в неподходящий момент, когда на улице трескучий мороз, — повреждение целостности трубы. Подобная ситуация развивается при недостаточной температуре в так называемой обратке. Это труба, по которой теплоноситель, обычно вода, возвращается от радиаторов к отопительному котлу. То есть при отсутствии теплоизоляции вода замерзает и разрывает емкость. Грамотная отделка уличных участков трубопроводов предохранит от потерь тепла и аварийных ситуаций на длительный период, сэкономит финансовые средства хозяина.

Виды теплоизолирующих материалов, их преимущества и недостатки

Есть множество вариантов того, чем можно утеплить трубы отопления на улице или в частном доме. Однако существует несколько наиболее распространенных и подходящих изолирующих материалов.

Минеральная вата и изделия на ее основе

Самым недорогим и проверенным способом термоизоляции является использование минеральной ваты. Активно применяют базальтовую, стекло- и шлаковую вату. Последняя является наименее предпочтительной, так как она слабее всего отталкивает влагу.

Главным преимуществом самой минеральной ваты является ее невысокая цена. Однако она считается не самым удачным вариантом изоляции.

В это же время материалы на основе минеральной ваты с добавлением базальтовых и стеклянных волокон более качественны и эффективны. Они устойчивы, эластичны и обладают хорошими свойствами теплопередачи и защиты от влаги.

Утепление труб минеральной ватой

Напыляемые утеплители и термокраска

На трубы можно напылять утеплитель, выполненный в жидкой консистенции. Материалом в формате пены покрывают трубы, после отвердения они оказываются покрыты прочным слоем изоляции.

Главный недостаток материала заключается в неудобстве его нанесения на развязки и повороты, находящиеся снаружи трубопроводов.

Главное достоинство технологии в том, что материал позволяет получить отличную гидроизоляцию и антикоррозийную защиту.

Не так давно на рынке также появились термозащитные краски, которые позволяет получить еще более высокую эффективность. Эксперты сравнивают один слой теплоизоляционной краски с несколькими сантиметрами полиуретанового покрытия, что говорит об экономичности материала.

Утепление труб с использованием термокраски

Вспененный полиэтилен: когда лучше использовать этот материал

Вспененный полиэтилен — это материал, не подверженный влиянию влаги, гниения. Он отличается хорошей эластичностью и теплоизоляционными свойствами.

Такой полиэтилен выпускают в формате полой трубки с разрезом во внутренней части. Использовать материал можно в любой сфере строительства, в том числе и для утепления трубопроводов. Выполнять этот строительный процесс достаточно удобно ввиду простоты монтажа.

Трубы вспененного полиэтилена

Энергофлекс

Полимерную теплоизоляцию Energoflex изготавливают из полиэтилена путем формирования большого числа пор с воздухом внутри. Используют для этой цели метод экструзии с применением вспенивания при помощи бутан-пропана. Такая технология обеспечивает получение материалом высоких теплоизоляционных свойств.

Вспененный полиэтилен от Энергофлекс не впитывает влагу, что дает ему существенные преимущества перед теплоизоляцией на основе волокон. Энергофлекс незаменим для изоляции труб в помещениях, где образуется много конденсата.

Теплоизоляция Энергофлексом труб в неотапливаемом помещении

Есть варианты, когда материал имеет дополнительную защиту из металлической фольги или самоклеящуюся поверхность, а с учетом гибкой структуры, его очень удобно монтировать.

Из-за отсутствия в составе фреона, он безопасен в плане экологии. Срок службы составляет около 20 лет. Трудногорючий энергофлекс на очень высокие температуры не рассчитан — выдерживает -40-+70 градусов С, в дополнение ко всему, он еще и хороший звукоизолятор.

Изоляция для труб имеет 3 цвета: синий, красный, серый. Толщина рулонного материала — от 3 до 20 мм. Он прекрасно адгезирует с металлической поверхностью труб.

Назначение теплоизоляции для труб отопления

Теплоизоляция для труб отопления выполняет ряд важнейших функций. Она защищает теплоноситель от замерзания при низких температурах. Позволяет выкапывать небольшую уличную траншею под прокладку труб. Ее глубина может быть выше уровня промерзания грунта.

Также теплоизоляция труб отопления на улице и в подвальном помещении позволяет предотвратить появление конденсата, снизить теплопотери, исключить повреждение коллекторов и труб, защитить от термических ожогов, повысить общее КПД системы, продлить срок эксплуатации котельного оборудования и насосов.

Установленная теплоизоляция для труб отопления в квартире позволяет экономить на коммунальных услугах. В зимнее время года эта экономия крайне ощутима. Расходы на монтаж утеплителя окупаются быстро.

Если на трубах не будет образовываться конденсат, они не станут ржаветь и деформироваться. Следовательно, исключается вероятность прорыва и образование отверстий на их стенках.

Выбор материала теплоизоляции для труб отопления на открытом воздухе должен осуществляться с учетом следующих факторов: диаметр используемой трубы, условия обслуживания системы, максимально возможная температура внутри трубопровода, показатели водостойкости, термостойкости, биологической и химической стойкости материала (для теплоизоляции труб).

Технология и монтаж утеплителей в быту – лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

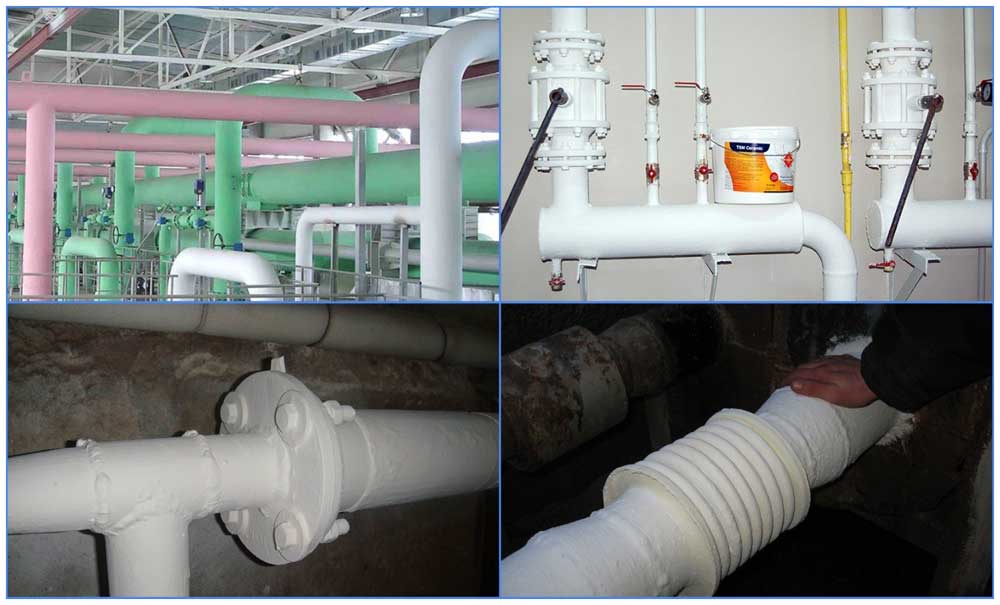

Рис. 18 Нанесение Теплокраски

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

  • Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
  • Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
  • Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов. ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

  • В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
  • Раздвигают шов и помещают изделие на трубу.
  • Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 – 5 штук на один погонный метр.
  • Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:
  1. В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
  2. Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
  3. Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 – 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Утепление труб отопления под землей

Решая, чем утеплять трубы отопления на улице при подземной укладке в бытовом хозяйстве, обычно используют жесткие оболочки или помещают мягкие пористые материалы в полимерные трубы большего диаметра. Для теплоизоляции трубопроводов пенопластовой скорлупой поступают следующим образом:

  • Лежащий на поверхности трубопровод очищают от грязи и размещает на нем сегменты скорлупы соединением шип в паз с таким расчетом, чтобы верхний и нижний элемент ложились со сдвигом.
  • По мере укладки фрагментов их связывают между собой скотчем, для соединения можно воспользоваться и специальным клеем для пенопласта.
  • После монтажа на поверхности трубопровод помещают в траншею на заранее засыпанную подушку из песка и присыпают землей.

Рис. 21 Монтаж жестких скорлуп

При теплоизоляции отопительных трубопроводов широко используют материалы, применяемые в строительной отрасли, для удобства использования на трубопроводах их выпускают в виде цилиндрических скорлуп или полых трубок различной длины. Для изоляции наружных и внутренних трубопроводов отопления наиболее рациональный вариант – применение мягких трубок из вспененного полиэтилена, подземный трубопровод обычно изолируют жесткими скорлупами из пенопласта или пенополиуретана.

Варианты расположения теплопровода на улице

При строительстве частного жилья встречается ситуация, когда необходимо не только развести и смонтировать систему отопления в помещениях самого строения, но и довести её до рядом расположенных жилых или хозяйственных построек.

Вторая ситуация — жильё подключают к проходящей поблизости тепломагистрали, или используют автономный отопительный котёл, расположенный в отдельно стоящем строении-котельной.

В таких случаях монтаж трубопровода между зданиями производят одним из следующих способов:

  • открытый (надземный);
  • подземный.

Каждый вариант прокладки трубопроводов имеет как общие для всех ситуаций принципы производства утепления, так и присущие только ему нюансы выполнения работ. При этом любой способ монтажа и утепления стальных трубопроводов предусматривает обязательную предварительную подготовку поверхности труб — зачистку и нанесение защитного антикоррозийного лакокрасочного покрытия.

Открытый (надземный) способ

Открытый способ прокладки трубопровода подразумевает его расположение на бетонных или стальных опорах определённой высот, установленных с расчётным шагом. Укладка труб непосредственно на грунт допускается только при сооружении временных магистралей.

При выборе теплоизоляционного материала в данном случае необходимо, кроме характеристик теплоносителя, руководствоваться и фактором доступности трубопровода в плане вероятности получения изоляцией случайных повреждений. Если трубы расположены на опорах выше человеческого роста, то они более защищены, чем низко смонтированный, доступный для человека и животных, трубопровод. Поэтому для расположенных на малой высоте труб защитные кожухи следует выбирать из оцинкованного металла большей толщины.

Не на последнем месте находится и эстетичность обустроенной теплоизоляции, поэтому использовать для защиты кожухи из кровельного железа без цинкового покрытия нежелательно — их периодически придётся покрывать защитным лакокрасочным слоем.

Если в качестве утеплителя трубопровода используются пенопластовые оболочки, являющиеся горючим материалом, то в теплоизоляции из пенопласта устраиваются поперечные разрывы, заполняемые негорючим материалом, например, минеральной ватой.

Подземный способ

Данная технология разделяется на два подвида:

  • канальный — смонтированный трубопровод располагается под землёй в гильзе, принимающей на себя вес грунта;
  • бесканальный — оборудованные теплоизоляцией трубы кладут непосредственно в вырытую траншею.

Канальный способ монтажа значительно повышает стоимость работ и в частных домах почти не применяется.

Прокладку трубопровода под землёй производят ниже отметки промерзания грунта, и для утепления труб не используют водопроницаемые материалы (минеральную вату), которые при подтоплении могут пропитаться водой и утратят изолирующие свойства.
