Пенополистирол Knauf Therm для теплого пола

Утеплительные маты для теплоизоляции

Укладка  теплоизоляции трубопроводной системы водяного пола наиболее технологична при использовании утеплительных мат. Простейший вариант такой теплоизоляции – плоские маты для теплого пола с водяным обогревом, полностью оправдывающие свое название (от нем. Matte – циновка из рогожи, пеньки или другого грубого материала).

Трубки укладываются поверх мат и фиксируются на их поверхности, чтобы не допустить излома трубопроводов с теплоносителем. На рис. ниже показан рабочий процесс укладки и фиксации полимерных труб поверх гладких мат.

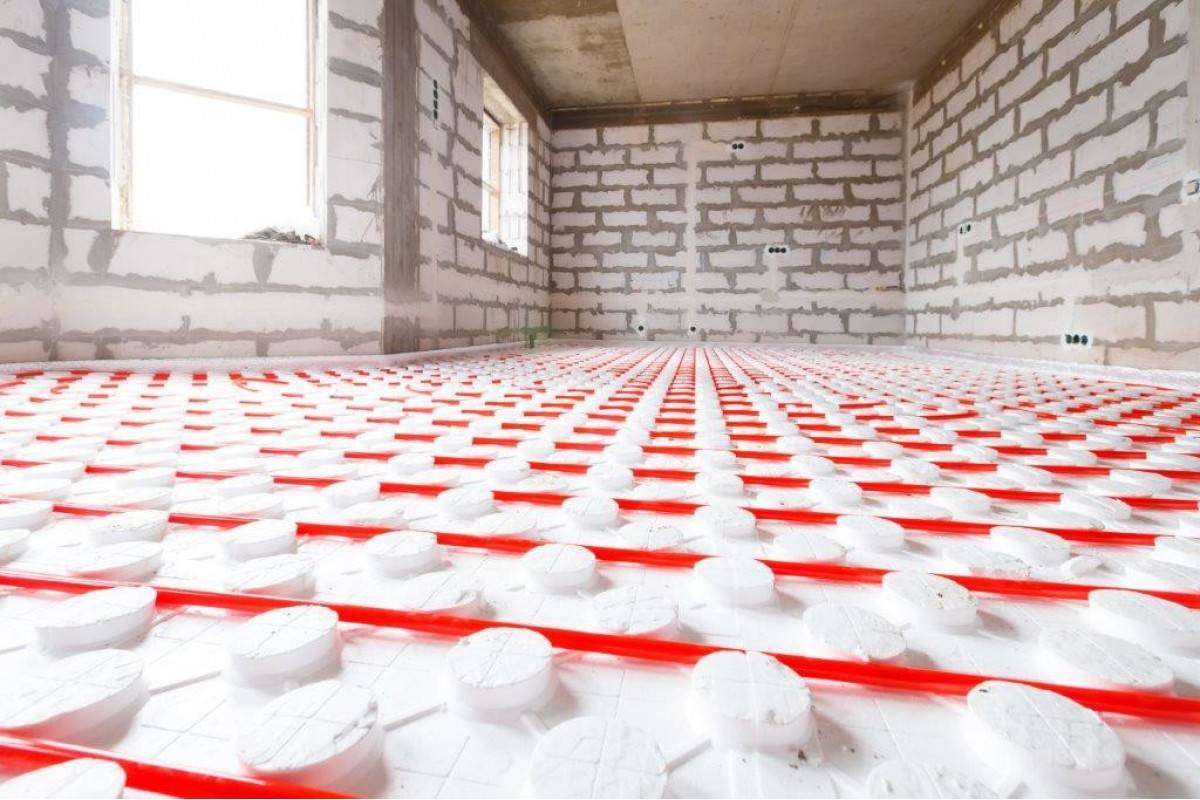

Укладка и фиксация водяных труб

Теплоизоляция из мат должна соответствовать следующим требованиям:

• повышенные теплоизолирующие свойства, обеспечивающие минимальные тепловые потери и экономичность эксплуатации;
• высокие прочностные качества, позволяющие без деформаций выдержать механическую нагрузку от веса бетонной стяжки, веса трубопроводной системы с теплоносителем и других нагрузок;
• влагоустойчивость при возможных появлениях конденсата или протечек гибкого трубопровода;
• химическая и биологическая устойчивость, не допускающая гниения или разложения при эксплуатации;
• звукоизолирующие свойства;
• небольшой вес в смонтированном состоянии;
• пожаробезопасность.

К материалам теплоизолирующих мат под обогревающий водяной контур предъявляются следующие требования:

• низкая теплопроводность;
• высокий уровень отражательной способности теплового излучения (инфракрасный диапазон);
• стойкость к статическим и динамическим воздействиям при эксплуатации;
• плотность материала не менее 25 кг/куб. м;
• стабильность параметров при перепадах температур;
• экологическая чистота;
• биологическая устойчивость на воздействие грибков и вредных бактерий;
• устойчивость на химическую агрессию бетона, разъедающего отражающий фольгированный слой после заливки фиксирующей стяжки для напольного покрытия;
• простота применения при монтажных мероприятиях.

Пенополистирольные маты с рельефной структурой

Виды и особенности

Выпускается несколько типов матов, различающихся материалом, способом крепления труб, предназначением для конкретных видов помещений. Каждый имеет некоторые преимущества и недостатки.

Фольгированные

Изготавливаются из вспененных полимеров ( полиэтилена, пенофола), с одной стороны покрыты слоем фольги. Застилаются они обязательно фольгированной частью наружу, и по этой поверхности выкладывают трубы для теплоносителя. Полотна подобного утеплителя раскладываются встык. Для обеспечения цельности создаваемой отражающей и гидроизолирующей поверхности стыки рекомендуется проклеить водостойким фольгированным скотчем.

Применение таких матов для укладки водяного пола – не самое удачное решение. Использовать такую подложку возможно лишь в том случае, если основание пола уже имеет достаточный уровень теплоизоляции, а теплый пол рассматривается в качестве дополнения к основной отопительной системе.

Абсолютно не применимы фольгированные мат на первых этажах, под которыми расположены подвалы или цокольные помещения. Неэффективны они также при частном одноэтажном строительстве.

Тонкие маты из экструдированного полистирола

Использование подобных матов позволяет смонтировать теплый пол, который может стать основным источником обогрева. Плоские маты из экструдированного полистирола (ЭППС) толщиной 40÷50 мм с фольгированным покрытием вполне применимы для водяного теплого пола, но с некоторыми оговорками. Важна высокая плотность ППС – около 40 кг/м3. Данный материал не имеет гидрозащиты, поэтому потребуется перед укладкой труб застилать его полиэтиленовой пленкой.

Небольшое неудобство на некоторых матах такого класса – отсутствие разметочных линий. Их придется наносить самостоятельно. При этом крепление труб осуществляется очень просто – с помощью специальных скоб.

Маты из ЭППС с покрытием

Более совершенный, по сравнению с предыдущим, вид. ЭППС маты изготавливаются из материала повышенной прочности. Помимо фольгированного слоя, имеют пленочное покрытие с нанесенной разметочной сеткой, существенно упрощающей процесс укладки труб в соответствии с предварительно вычерченной схемой. Подобные маты, сохраняя все достоинства пенополистирольных плит, являются законченной конструкцией – нанесенный на них фольгированный и пленочный слой избавляет от необходимости настилать сверху подложку типа «пенофола».

Такие маты удобны в укладке. Они раскатываются по полу подобно тракторной гусенице, превращаясь в плотную монолитную поверхность без щелей. Для сопряжения соседних рядов предусмотрены специальные пазы – ламели. Крепление труб ЭППС матам осуществляется с помощью скоб или «гребенок».

Пенополистирольные профильные (с бобышками)

Это самый удобный в плане укладки труб водяного теплого пола вариант. Пенополистирольные профильные маты изготавливают по технологии штамповки, что позволяет придать им сложную конфигурацию. На их верхней поверхности имеются фигурные выступы-бобышки различной формы (прямоугольные, цилиндрические, треугольные) высотой от 20 до 25 мм. В образующиеся между бобышками пазы плотно укладываются трубы отопления, получая отличную фиксацию, полностью исключающую смещение труб во время заливки стяжки.

У таких матов – множество достоинств:

• Плотность используемого при их изготовлении пенополистирола – 40 кг/м3, что позволяет им с легкостью выдерживать все механические нагрузки.
• Теплопроводность материала невысока. Они отлично удерживают тепло, не допуская ненужного нагрева межэтажных перекрытий или залитого основания пола.
• Физические характеристики и сложная ячеистая конфигурация матов делает их великолепными шумопоглотителями – помещение получает дополнительную звукоизоляцию.
• Специальная система торцевых центрирующих замков матов позволяет собрать маты в сплошную поверхность, без зазоров по стыкам, способных пропускать влагу.
• Размещение выступов позволяет строго выдерживать шаг укладки трубы – от 50 мм и более, с расстоянием, кратным 50.

Материалы для теплоизолирующих мат

Наиболее популярными материалами для мат под водяные полы в частном домостроении являются модификации полистирола и пенополистирола. На начальном этапе внедрения мат в системы полов с обогревом использовались фольгированные пенополистирольные изделия. Это были стандартные гладкие плиты толщиной 3 см из пенополистирола плотностью 30 кг/куб. м.

На поверхности плит наносилась координатная сетка, упрощающая процедуру разметки и укладки трубок греющего контура. Рабочую поверхность плиты с разметкой покрывали фольгой для отражения теплового излучения.

Для пенополистирольных фольгированных плит отмечались следующие недостатки:

Может быть интересно

• необходимость защиты отражающего зеркала фольгированной поверхности плиты от химической агрессии компонентов бетонного раствора, заливаемого при формировании стяжки;
• необходимость применения крепежных элементов для фиксации трубок с теплоносителем на плите;
• высокая вероятность смещений и повреждений водяного трубопровода при заливке раствором.

Различие состоит в технологии изготовления, что и предопределило различные физико-механические параметры этих материалов:

• плотность обычного пенопласта не превышает 10 кг/куб.м, тогда как плотность пенополистирола – от 30 до 40 кг/куб.м;
• пенопласт является гранулированной структурой, у пенополистирола – структура однородная;
• пенополистирол обладает более высокими показателями механической прочности;
• пенопласт обладает высоким паро,- и влагопоглощением, что провоцирует быстрые разрушения пенопластовых конструкций в условиях влажной среды с температурными перепадами.

Полистирол плотностью до 40 кг/куб.м используется для изготовления профильных мат с отформованными бобышками, позволяющими без фиксирующих устройств монтировать трубопроводную систему. Полимерная пленка защищает зеркальный слой фольгированного покрытия от воздействия бетонного раствора. Полистирольные маты оснащены боковыми замками, при помощи которых плиты соединяются между собой при формировании сплошного теплоизолирующего покрытия.

Какую функцию выполняет теплоизоляция

При обустройстве водяной системы отопления самой важной задачей является минимизировать тепловые потери и направить все тепло непосредственно в помещение, где установлена конструкция. Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже. Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже

Если просто проложить трубы на основное перекрытие, то толку от этой системы будет очень мало, поскольку большая часть тепловой энергии пойдет вниз, в подвал или к соседям на нижнем этаже.

Для решения этой задачи как раз и предназначена теплоизоляция, которая, с одной стороны является преградой для поступления холодного воздуха из подвала (если система устанавливается в частном домовладении), а с другой – служит для сохранения и равномерного распространения тепла по всей комнате.

Правильно подобранная и установленная теплоизоляция позволяет исключить потерю тепловой энергии и перенаправить теплые потоки, идущие из греющих труб, вверх, в сторону помещения. Кроме того, утеплитель не дает скапливаться конденсату и препятствует образованию плесени на стенах

Выбирая тот или иной материал, необходимо ориентироваться на его исходные характеристики и особенности помещения

Классические виды утеплителей, которые повсеместно использовались раньше – эковата и пенопласт. Собственно и сейчас недорогая стоимость этих материалов все еще привлекает к себе очень экономных покупателей.

Однако прогресс не стоит на одном месте, и производители предлагают более практичные и удобные теплоизоляционные материалы – специальные маты для водяного пола.

Теплый пол для водяного отопления

Для монтажа водяного отопления немецкая компания выпускает специальные комплектующие теплого пола. Это суперпрочные пенополистироловые маты, которые снабжены специальными бобышками, облегчающими укладку гибкой трубки водяного отопления. Такие плиты являются хорошим теплоизолятором, так как произведены из материала повышенной плотности.

Пирог теплого пола для водяного отопления

В процессе монтажа по нему можно ходить, при этом поверхность слегка продавливается и деформируется, что не критично для окончательного результата. Монтаж труб водяного отопления осуществляется между специальными выступами на плите – бобышками. Они напоминают шляпки гвоздей, снабжены обратным уклоном, благодаря чему труба надежно фиксируется в процессе укладки. При этом они располагаются в таком порядке, который позволяет сделать оптимальный размер шага при укладке трубы.

Теплый пол Кнауф особенности, характеристика и преимущества

В статье пойдет речь об инновационной продукции, созданной по немецкой технологии – теплый пол Кнауф. Двухкомпонентная продукция производится с применением мелкого керамзитового песка и гипсоволокнистого листа. Ниже дана информация о том, каковы особенности конструкции, технические параметры, плюсы и минусы пола.

Общая информация

Сборный Супер пол от Кнауф – это простая конструктивно и в укладке конструкция. Представляет собой заводской Суперпол Кнауф теплый пол, состоящий из двух склеенных между собой листов из гипсового влагостойкого волокна. Листы имеют размер 150х50х1 см и соединены с двойным смещением на 5 см.

Смещение листов полов Кнауф

Пол Кнауф предназначен для устройства в любом помещении с сухим и нормальным уровнем влажности, а также в неагрессивной среде. В случае использования при монтаже гидроизоляции допускается применение пола и в комнатах с повышенной влажностью, например, ванной.

1. Полезная площадь листа составляет 0,75 м 2 .
2. Уровень теплопроводности колеблется в рамках от 0,22 до 0,36 Вт/м°С
3. Предел прочности на сжатие превышает 10 Мпа.
4. Твердость материала по шкале Бриннеля – более 20 Мпа.
5. Высокие пожарно-технические показатели по ГОСТ: группа горючести – П, воспламеняемость – В1, токсичность – Т1 и прочее.

Конструкция с применением Супер полов включает:

• разделительный слой,
• кромочная демпфирующая лента,
• выравнивающая изоляция,
• основание пола в качестве листов Кнауф,
• клеевой раствор между соседними частями Супер пола,
• шурупы для гипсоволокнистых листов.

Конструкция Супер пола Кнауф

Преимущества Супер пола

Инновационная немецкая технология позволила создать продукт с высокими техническими показателями, что обуславливают массу преимуществ перед аналогами на рынке строительных материалов.

Преимущества Супер пола Кнауф:

Простота монтажа позволяет значительно уменьшить затраты как на рабочую силу, так и на расходные материалы.

Монтаж полов Кнауф

• Технологические аспекты позволяют ускорить процесс монтажа благодаря исключению мокрых процессов укладки.
• Малый вес полов позволяет снизить статическую нагрузку.
• Высокий уровень теплоизоляции.
• Оптимальная звукоизоляция.
• Возможность сооружения сборных полов в комнатах, что имеют непростую конфигурацию.

На данную конструкцию допускается умеренное механическое воздействие, их можно резать, распиливать. Достаточно негабаритная продукция легко транспортируется и проста в устройстве даже одним человеком.

Важно! Укладка полов Кнауф осуществляется на расстоянии 10 мм от стен, зазор заполняется монтажной пеной, что создает эффективную гидроизоляцию. Применяются полы, как на железобетон, так и поверх деревянного основания под любое покрытие. Монтаж осуществляется посредством клеевых растворов и винтов для ГВЛ листов

После устройства Суперпола ходить по нему можно сразу же после высыхания клеевой смеси

Монтаж осуществляется посредством клеевых растворов и винтов для ГВЛ листов. После устройства Суперпола ходить по нему можно сразу же после высыхания клеевой смеси

Применяются полы, как на железобетон, так и поверх деревянного основания под любое покрытие. Монтаж осуществляется посредством клеевых растворов и винтов для ГВЛ листов. После устройства Суперпола ходить по нему можно сразу же после высыхания клеевой смеси.

Как послойно должен выглядеть пирог водяного пола

Подготовка пирога под полы должна осуществляться в строгом согласии с рекомендацией производителя. Монтажные работы проводятся следующим образом:

• Черновой пол – основание должно быть ровным. От этого зависит качество выполнения остальных работ. Пирог по плитам перекрытия можно укладывать без заливки черновой стяжки.
• Теплоизоляция – на этом этапе монтируется изоляционный слой. Профильные маты из полистирола для укладки водяного теплого пола изготавливаются плитами 1 на 0,5 м (размер зависит от производителя). Но для большего удобства можно заказать напрямую у производителя цельную плиту большего размера.Пластиковая подложка для монтажа укладывается исключительно на выровненное основание. Конструкция пластиковой системы позволяет сразу поверх матов осуществить заливку финишного бетонного слоя. Рекомендуемая толщина пенополистирольного утеплителя не менее 5 см. Фиксацию плит выполняют с помощью специальных клеевых растворов, замки на стыках проходят монтажной пеной. Дополнительно осуществляют крепление теплоизоляции с помощью дюбелей «грибков».
• Армирующий слой – укладывается только в случае использования бетонной системы теплых полов. Легкая полистирольная система теплого водяного пола не нуждается в армирующем слое. По плитам укладываются алюминиевые направляющие, сверху которых монтируется водяной контур.Для увеличения прочности пола, пластмассовые подложки закрывают плитами (ЦСП, ГВЛ и т.д.). Полистирольный пол выдерживает нагрузку подобную цементной стяжке, но весит приблизительно в три раза меньше. Сверху обычного утеплителя обязательно стелют армирующую сетку и после укладки водяного контура заливают бетонным раствором.
• Финишный слой – допускается использование любого вида напольного покрытия. Современные системы допускают укладку ламината и линолеума. При этом рекомендовано соблюдение особых правил эксплуатации.

Укладка теплого водяного пола на маты, как показало сравнение теплоизоляционных материалов (их технических характеристик и сложностей, связанных с монтажом), более целесообразно. Допустимая нагрузка на пенополистирольную систему 50 кН/м². Вес конструкции позволяет укладку даже в высотных зданиях на последних этажах, где применение бетонного пирога запрещено.

Дополнительно, ламинированный экструдированный пенополистирол с бобышками, устойчив к воздействию влаги, легко монтируется и облегчает укладку водяного контура. Единственным недостатком полистирольного материала является его стоимость. Но если учесть, что пластиковые маты не нуждаются в дополнительных комплектующих для фиксации труб, последующей стяжки, то разница в цене становится не настолько существенной.

Особенности укладки утеплителя

При монтаже утеплителя следует учитывать виды используемых матов, так как от этого зависят нюансы укладки материала:

• Сверху пенопласта обязательно стелется фольгированная подложка. Прокладывается армирующая сетка, по которой и осуществляется монтаж труб.
• Толщина матов варьируется от 5 до 10 см. Допускается, чтобы толщина пробковой листовой подложки была уменьшена до 2-3 мм.
• Стыки утеплителя проклеиваются скотчем. Плиты фиксируются с помощью анкерных дюбелей и клеевого состава.
• Фольгированный материал стелется таким образом, чтобы наилучшим образом отражать тепло, т.е. металлической стороной вверх.

Некоторые нюансы монтажа указываются в инструкции по эксплуатации. Строгое соблюдение рекомендаций производителя, является залогом высокой теплоотдачи отопления с помощью теплых полов.

Верхнее покрытие

Слой засыпки можно покрыть фанерой или специализированным ГВЛ–листом. Расшифровывается аббревиатура как гипсоволокнистый супер-лист и рекомендуется компанией в качестве специального материала поверх насыпного пола. Листы обрабатываются составом, который не дает впитываться влаге и предотвращает крошение материала. Они бывают с кромкой-фальцем и без кромки.

Монтаж КНАУФ полов

В сопроводительном паспорте и на оборотной стороне содержится информация об изготовителе, о характеристиках, о размерах и прочие сведения технического характера. Этот материал отвечает всем мировым стандартам: он не горит, не плавится, не выделяет токсичные вещества, поглощает звук, полностью безопасен и считается одним из лучших для использования поверх насыпного пола Кнауф.

Долговечна ли сухая стяжка КНАУФ?

Выбор трубы для теплых полов

Медь считается наилучшим материалом для теплых полов, так как имеет высочайшую проводимость тепла. Также этот материал долговечен при эксплуатации. Однако он имеет существенный недостаток – это его цена.

Второй недостаток то, что для монтажа медных труб требуется профессиональное дорогостоящее оборудование. Это совсем лишние расходы, если решено производить укладку только для себя.

Металлопластиковая труба для теплого пола значительно дешевле медной. Она представляет собой слоеный пирог. Первый внутренний слой — полиэтиленовая труба.

На нее нанесен клеящий слой, к которому приклеивается алюминиевая трубка. Она обеспечивает жесткость и теплопроводность конструкции.

Последний слой – это трубка из полиэтилена, которая защищает трубопровод от механических повреждений.

Трубы из полипропилена еще дешевле предыдущего варианта.

Однако теплый пол из полипропиленовых труб редко применяется. Они имеют такие же характеристики по теплопроводности , как и метало пластиковые трубы. Их существенный недостаток плохая эластичность, которая не позволяет делать изгиб более 8 радиусов.

Золотой серединой считается труба Рехау для теплого пола из сшитого полиэтилена. Они очень прочные, долговечные, замечательно проводят тепло и имеют цену доступную для широких слоев населения. Их легко монтировать, хотя эта работа имеет свои особенности.

Какая лучшая труба для теплого пола теперь легко определить. Чтобы точно рассчитать ее количество внимательно читайте эту страницу дальше.

Виды плит из пенополистирола

Маты для укладки водяного теплого пола выпускаются в четырех категориях. Каждый тип обладает своими особенностями и правилами укладки.

Виды утеплительных матов:

• фольгированный утеплитель в рулонах;
• изоляционные модели;
• панели на основе пленки и фольги;
• листы профиля с «бобышками».

Фольгированный утеплитель в рулонах

Для производства этих матов применяется пенофол, имеющий толщину 2-10 мм. На одну из сторон плиты накладывается лист из полимерной пленки или алюминиевой фольги. Покрытие направляет и распределяет тепловой поток по помещению.

Теплоизоляционные качества этого изделия невысоки, поэтому причислять его к матам можно только условно. Область применения материала также ограничена. Он подходит в качестве дополнительного утеплителя, когда основная поверхность пола уже хорошо изолирована. Рулонные плиты не следует монтировать на первом этаже, если расположенное ниже помещение не отапливается. Эффективность такого утепления снижается до нуля.

На эту теплоизоляцию довольно сложно устанавливать трубы, понадобятся дополнительные крепежи: хомуты, скобы, армирующая сетка. Листы размещают встык при укладке, швы герметизируют фольгированным скотчем. При малой высоте стен помещения рулонные изделия являются оптимальным вариантом, позволяющим минимизировать занимаемое пространство.

Изоляционные модели

Плоские маты из пенополистирола также можно использовать для утепления водяного пола. Пенопласт — дешевый и простой вид теплоизоляции. Экструдированный пенополистирол является более качественным и прочным материалом.

Для продукции из пенопласта важна плотность, она должна быть больше 35 г/м³. Конструкции с низкими значениями не смогут выдержать вес системы отопления.

Качественная модель из пенополистирола — Пеноплекс. Ячеистая структура закрытого типа добавляет прочности и позволяет выдерживать значительные нагрузки. Размещение фольгированных рулонов поверх этого утеплителя усилит теплоизоляционный эффект.

Изоляционные плиты удобно укладывать, используя замки по краям изделий. Существуют модели с готовой разметкой под трубы. Конструкция устанавливается с использованием скоб из пластика.

Панели на основе пленки и фольги

Эти маты также производятся из пенополистирола и дополнительно защищаются слоем из пленки или фольги. Изделия выпускаются в двух видах:

• отдельными плитками с замковым креплением;
• панелями, соединенными цельным покрытием из пленки.

Для монтажа плитки используется водостойкий скотч. Панели укладываются без дополнительного соединения. На их поверхности располагается координатная сетка с шагом 50, 100 мм. Укладывать трубы по разметке значительно проще, можно заранее продумать схему их размещения. Закрепляют систему отопления скобами или армирующей сеткой.

Листы профиля с «бобышками»

Модель, разработанная специально для укладки теплого пола на основе водяных труб. Гидропеллентная штамповка пенополистирола создает на поверхности выступы или «бобышки». Их форма может быть различной: круглой, кубической, цилиндрической, многогранной. Трубы, расположенные между выступами, надежно фиксируются и не смещаются во время монтажа и бетонной заливки.

Маты имеют различное покрытие, зависящее от марки и модели изделия. Бывают плиты без защиты, с натяжной изолирующей пленкой или простым пленочным слоем. Характеристики матов от этого показателя не меняются.

Замковые соединения обеспечивают герметичность и удобство монтажа. Листы выстраиваются в ровную поверхность, не имеющую зазоров и щелей, на которой можно размещать любую стяжку. Профильные плиты также значительно повышают уровень звукоизоляции (шум уменьшается до 25 дБ).
