Сшитый полиэтилен для теплого пола: обзор лучшего материала для «тепло-поло-строения»

Виды труб для обогрева и их особенности

Трубы из сшитого полиэтилена PEX

Мы решили начать наш обзор именно с этих труб, так как по-многим показателям они превосходят решения из других материалов. Их преимущества:

1. Эксплуатационный срок 50 лет;
2. PEX трубы способны отлично переносить кратковременные пиковые значения температуры;
3. Они устойчивы к ультрафиолетовому излучению, обладают отличной теплопроводностью и цельным строением;
4. Хорошее соотношение цена-качество, стоят они недорого.

Однако у этих моделей есть и недостатки. При выходе таких труб из строя, их приходится полностью менять. Еще трубы для теплого пола PEX обладают большим радиусом сгиба и пропусканием кислорода через стенки.

Трубы из полиэтилена с высокой термостойкостью PE-RT

Это термостойкий вид, который отличается долговечностью, простотой монтажа, прочностью и гладкостью. Такие трубы можно использовать в качестве цельной конструкции при проведении теплого пола.

К недостаткам данных моделей можно отнести то, что они обладают способностью к расширению при нагревании и довольно чувствительны к перепадам температуры и давления.

Полипропиленовые трубы

Полипропилен обладает меньшей плотностью и эластичностью, чем полиэтилен, поэтому трубопровод из них получается с более толстыми стенками. У таких труб вполне доступная стоимость, они просты в монтаже, обладают высокой стойкостью к температурному воздействию. Благодаря высокому уровню прочности, такие трубы могут прослужить около 50 лет.

К отрицательным качествам можно отнести то, что их срок эксплуатации напрямую зависит от длительности воздействия пиковых температур. Они ограничены в длине, поэтому при монтаже появляются швы, в которых проходимость жидкости может быть снижена.

Еще полипропиленовые трубы обладают низким уровнем теплопроводности, быстрым износом при чрезмерном насыщении кислородом или перепаде температур, а также оказываются подвержены разрушению при воздействии на них ультрафиолетового излучения.

Медные трубы

Несмотря на высокую цену, они довольно часто используются для организации теплого пола в частных домах. Медь обладает хорошей устойчивостью к перепадам температур и к ультрафиолетовому излучению. А трубы из нее образуют специальную пленку из оксида, которая препятствует возникновению коррозии.

Среди других преимуществ труб из меди можно также отметить:

1. прочность;
2. простота в обработке и укладке материала;
3. надежность и простота соединения труб между собой;
4. высокий уровень теплопроводности;
5. непроницаемость;
6. гибкость;
7. экологическая безопасность;
8. а также значительная длина, которая позволяет укладывать трубы без швов.

Однако у медных труб также есть и недостатки. Например, они легко разрушаются под действием электрохимической коррозии, обладают низким уровнем устойчивости к кислотным и щелочным средам, если они находятся выше показателей нормы.

Металлопластиковые трубы

Они состоят из 3-х слоёв, средним из которых является алюминиевая фольга толщиною от 0,3 мм до 0,5 мм. Он призвана усилить конструкцию и упростить сгибаемость трубы.

Металлопластиковые трубы стоят недорого, могут прослужить около 50 лет и выдерживать температуру до 90 градусов. Среди других плюсов также можно выделить высокий уровень устойчивости к коррозии, прочность, гладкость, цельное строение и полное отсутствие электропроводимости.

К отрицательным качествам можно отнести то, что такие трубы обладают плохой устойчивостью к перенесению ультрафиолетового излучения и низким уровнем теплопроводности.

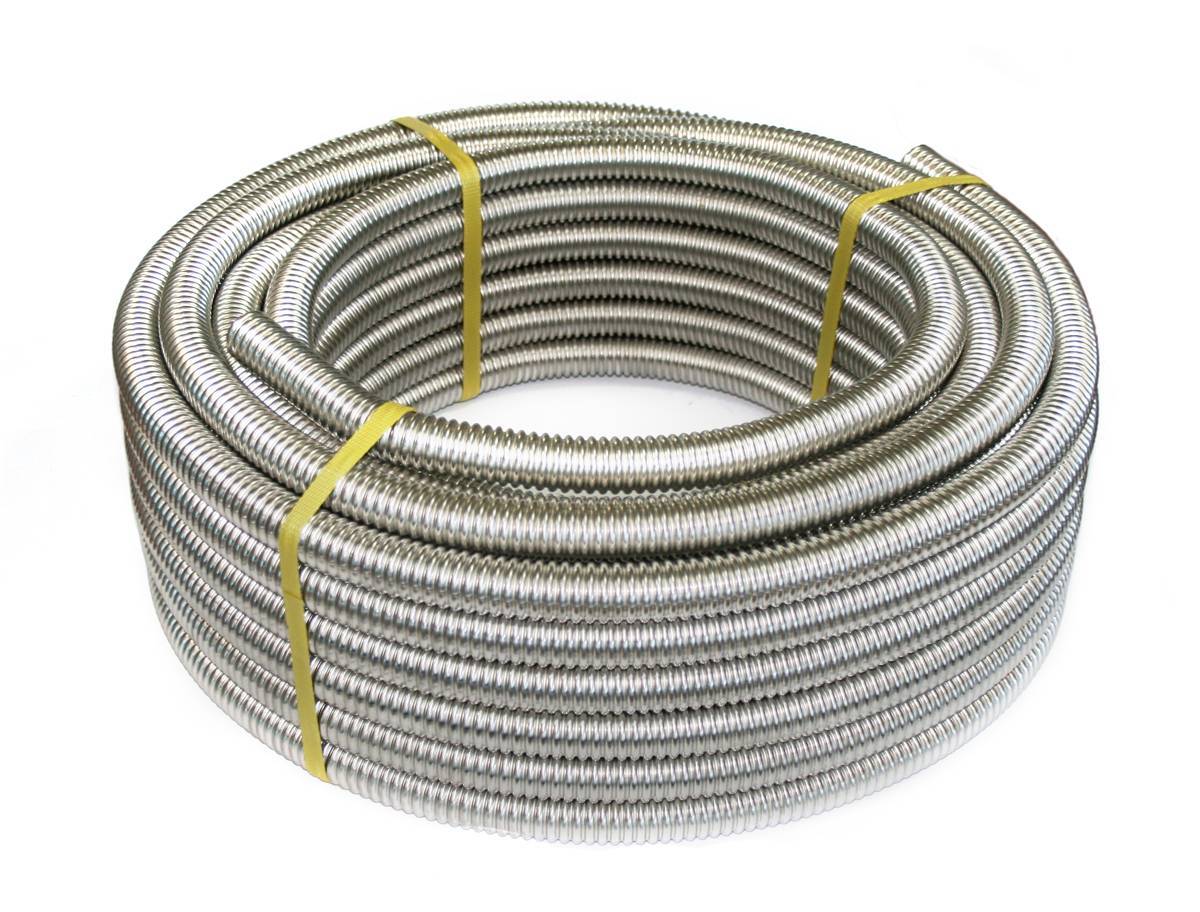

Гофрированные трубы из нержавеющей стали

Главное преимущество таких труб заключается в том, что они имеют практически неограниченный срок эксплуатации. Кроме того, они отлично переносят высокие температуры, обладают непроницаемостью к кислороду и устойчивы к ультрафиолетовому излучению.

Гофрированные трубы имеют малый радиус сгиба и высокую теплопроводность. Их длина позволяет проводить цельное отопление. Также к плюсам этих изделий можно отнести низкую стоимость. Однако такие трубы оказываются менее устойчивы к электрохимической коррозии и в случае чрезмерного перегиба могут образовывать заломы.

Какие трубы для теплого пола лучше

Определяясь с трубами для водяного нагревательного контура, рекомендуется обратить внимание на продукцию компании Rehau. Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

Данный производитель выпускает несколько марок труб для теплого пола из сшитого полиэтилена:

• Rautitan stabil диаметром 16–40 мм. Стенки этих изделий имеют трехслойную структуру. В качестве внутреннего слоя используется сшитый полиэтилен РЕХ-с, со степенью сшивки 60%. Далее идет алюминиевая фольга, противостоящая проникновению кислорода. В качестве наружного оформления используется листовой полиэтилен РЕ. Трубы данного типа рассчитаны на рабочую температуру до +90 градусов, при давлении не более 10 бар.
• Rautitan flex диаметром 16–63 мм. Изготовляются из инновационного полиэтилена типа РЕХ-а со степенью сшивки 70%, для производства которого применяется пероксидная технология. Внешним покрытием здесь выступает этилвинилалкоголь, отличающийся полной воздухонепроницаемостью. Трубы Rautitan flex имеют хорошую эластичность, что позволяет организовывать теплые полы сложной конфигурации.
• Rautitan pink. Характеристики этих изделий в основном такие же, как и у предыдущей разновидности. Хорошая эластичность труб Rautitan pink позволяет им сохранять эксплуатационные показатели во время изгибания. Рекомендованные условия применения: температура – до +95 градусов, давление – до 9 бар.

Подбор труб Rehau для организации теплых полов осуществляется в диапазоне диаметров 12-32 мм: это позволяет обойтись без обустройства очень толстой и тяжелой стяжки. То же самое касается и продукции других компаний.

Виды труб

Водный контур — основная часть конструкции водяного пола. От выбора материала, из которого сделаны трубы, будет зависеть, как долго пол прослужит

Рассмотрим наиболее популярные варианты, уделив особенное внимание металлопластиковому варианту

Трубы из стали

Казалось бы, что это довольно популярный вариант. Надежные, крепкие, наделены долгим сроком службы. Однако этот вид категорически не совместим с системой теплого пола.

Трубы из стали для теплого пола

Сталь достаточно тяжела, а вместе с остальными элементами, включая теплоноситель и бетонную стяжку, это создаст колоссальное давление на перекрытия пола.

Применять стальные трубы разрешается только для соединения котельной и распределительного коллекторного шкафа, но ни в коем случае не для укладки контура.

Трубы из меди

Все еще не идеал, несмотря на плюсы. Медь хорошо нагревается и отдает тепло, не подвергается коррозии, медные изделия пластичные и очень прочные, а также не боятся температурных перепадов. Но для монтажа этого медного контура необходимо специальное оборудование и навыки, а цена очень на материал кусается.

Нержавеющие гофрированные трубы

Обладают приемлемым для установки рядом качеств. Изделия гибкие, прочные, не подвергаются коррозии, устойчивы к агрессивной среде, а соединяются такие трубы значительно легче, чем другие виды. Похвастаться они не могут только очень высокими ценами.

Полимерные

Неплохой вариант для установки. Изделия служат от 20 до 35 лет, устойчивы к неблагоприятной среде, изготовлены из экологически чистых материалов, не пропускают шум, а также обладают повышенной способностью пропускать воду.

Неполноценность изделий в использовании большого количества элементов в составе. В него входит: полиэтилен, ПВХ, ПВХ на хлорированной основе, армированный алюминиевый ПВХ, полибутен.

Компоненты создают температурный максимум в 95°C, что нехорошо для теплого пола. Для регулировки нагрева придется монтировать автоматическое оборудование контроля.

Полиэтиленовые сшитые

Полиэтиленовые материалы больше всех других подходят для системы теплого пола. Прочные, надежные, очень пластичные. Устойчивы к ультрафиолету, не деформируются из-за воздействия агрессивных веществ. Наделены звукопоглощающей поверхностью.

Собрать полиэтиленовый трубопровод не составит проблем. Соединение может быть неразъемным и разъемным. Разъемные скрепляются латунными фитингами, неразъемные соединяются фитингами и специальными муфтами.

Полипропиленовые

Считаются неплохим вариантом наряду с полиэтиленовыми. Обладают примерно схожим с предыдущими видами набором качеств, дополнительно наделены теплостойкостью.

Однако материал неустойчив к ультрафиолету, недолговечен в местах соединения с металлическими трубами.

К тому же, соединять их разрешено только при положительных температурах, а соединяются они сваркой. Это тоже считается минусом, так как большинство людей попросту не смогут грамотно сварить контур.

ПВХ трубы

Наделены низким пределом максимального обогрева в 75°C. Такая отметка не подходит для теплого пола, поэтому материал усиливают хлорированием, что недопустимо, так как при нагреве будут выделяться едкие для организма человека пары. В дополнение к хлорированию используют армирование, чтобы также повысить термостойкость. Различают 2 вида армированных ПВХ труб:

1. армированный алюминиевый корпус расположен в середине конструкции;
2. армирование обрамляет второй слой после внешнего;

Металлопластиковые трубы

Один из ведущих вариантов для укладки контура водного пола наряду с полиэтиленовыми и полипропиленовыми. Отличная отдача тепла с качественным обогревом помещения подкрепляется сроком функционирования до 45-50 лет. Помимо этого изделия наделены:

• простым монтажом;
• отсутствием коррозии;
• стойкостью к температурам;
• небольшой ценой;
• ровной внутренней поверхностью;
• повышенной прочностью;

Минусы:

• при монтаже нужно использовать специального вида фитинги;
• соединения могут разрушаться из-за слоя накипи;
• возможное расслаивание контура труб.

Металлопластиковые трубы для теплого пола

Требования к трубам для теплого пола

Теплый пол – это созданная под напольным покрытием система отопления из равномерно расположенных труб, которые закрепляются в армированной бетонной стяжке. В процессе действия такой системы трубопроводы испытывают давление как теплоносителя, так и бетона, при этом являясь труднодоступными для регулярных осмотров. Поэтому для них выдвигается ряд качественных требований:

• Механическая прочность,
• Устойчивость к коррозии,
• Переносимость высоких температур – для воды до 90-95,
• Стойкость к повышенному давлению – не менее 10-ти атм,
• Монолитность конструкции трубы без продольных швов,
• Желательно – отсутствие любых стыков, как фитинговых, так и сварных, так как их существование чревато протечками и засорами,
• Долговечность.

При этом трубы должны обладать хорошей теплоотдачей для наилучшей подачи тепла в отапливаемое помещение.

ВНИМАНИЕ! Кроме всего вышеперечисленного, трубы должны очень хорошо гнуться, чтобы обеспечивать достаточную для обеспечения тепла плотность проложения: между двумя соседними отрезками должно быть не более 30-ти см расстояния

Что лучше применить металлопластик или сшитый полиэтилен

Металлопластиковые трубы и трубы из сшитого полиэтилена довольно широко применяются как в системах водоснабжения, так и в отоплении.

Оба вида труб заслужили своё широкое применения за счёт надежности их эксплуатации. Но, как и у всех без исключения материалов имеются свои плюсы и минусы, к сожалению без этого никуда. Давайте теперь подробнее разберем каждую из этих труб и проведем параллели между ними, что бы понять что лучше металлопластик или сшитый полиэтилен.

Начнем с металлопластиковой трубы

Эта труба состоит из нескольких слоев, что наглядно демонстрирует рисунок ниже

Внутренний слой представлен чаще сшитым полиэтиленом, гладкая поверхность которого предотвращает карбонатные отложения на её внутренней стенке и защищает трубу от агрессивной среды.

Слой алюминия играет роль армирования всей трубы и препятствует проникновению свободного кислорода в транспортируемую ею среду, что является важной характеристикой при использовании трубы в системе отопления. Ведь кислород беспощадно и губительно воздействует на металлические элементы отопления, сокращая срок их службы в разы

Верхний слой металлопластиковой трубы состоит либо из полипропилена, либо из того же материала, что и внутренний слои. Этот слой защищает алюминиевый слой от механических повреждений, химических воздействий на неё, а так же придает общую прочность всей трубы.

Металлопластиковая труба выдерживает высокое давление при одновременном воздействии высоких температур.

Если перечислить все основные достоинства металлопластиковой трубы, то это будет выглядеть так:

• Защита от кислородного проникновения при применении их в системе отопления в частности для тёплого пола
• Антикоррозийные свойства трубы, то есть она не ржавеет, не подвержена электрохимической коррозии.
• Максимальная рабочее давление 10 атмосфер при максимальной температуре 95 C
• Срок эксплуатации до 50 лет при условии соблюдения условий эксплуатации
• Легкость при монтаже. Труба хорошо сгибается руками, что дает возможность обойтись без лишних соединения.
• Низкий коэффициент температурного расширения

К недостаткам металлопластиковых труб относится следующее:

• Разный коэффициент линейного расширения слоев трубы может спровоцировать их расслоение. По этой же причине места фитингового соединения могут время от времени давать течь.
• При сильном затягивании резьбовой фитинг может прорезать трубу.
• При замерзании воды в трубе её может порвать.
• При сгибании труба может заломиться. Хорошо что это будет короткий участок, который не жалко заменить. А если вы укладываете трубу в теплый пол, где необходимо сделать очень много изгибов и допустим у вас это произошло, вам придется заменить этот контур полностью, ведь соединение трубы в стяжке тёплого пола крайне нежелательны.

Теперь рассмотрим трубу из сшитого полиэтилена

Полиэтилен сшивается на молекулярном уровне различными способами. Она обозначается маркировкой PEX. Не будем разбирать технологию производства, ведь статья не об этом.

Сшитие придает трубе дополнительную прочность и выносливость

К плюсам трубы из сшитого полиэтилена относится:

• Противокислородный барьер. Производители наносят на трубу слой препятствующий прохождению свободного кислорода. Этот показатель не равняется нулю, но соответствуют немецким стандартам DIN.
• Простота в установке
• Рабочее давление до 20 атмосфер при максимальной температуры 95 C с допустимым кратковременным повышением до 110 C
• Низкий уровень шума
• Эксплуатация трубы около 50 лет при условии соблюдения эксплуатационных характеристик
• Труба устойчива к замерзанию в ней воды
• Сшитый полиэтилен обладает молекулярной памятью, что является большим плюсом. Если в случае с металлопластиковой трубой при заломе трубы её придется заменить, если это теплый пол или отрезать на месте перегиба и соединить фитингом, при условии что труба в дальнейшем будет всегда в доступном месте. В случае с PEX-трубой место перегиба достаточно нагреть до 100 C и она примет своё первоначальное состояние.

Залом трубы из сшитого полиэтилена до и после нагрева

Минусы полиэтиленовой трубы из сшитого полиэтилена:

Нежелательное воздействие прямых солнечных лучей.
Значительная разница линейного удлинения при нагреве по сравнению с металлопластиковой
Антидиффузный слой, предотвращающий проникновение кислорода, находится на наружной поверхности трубы, поэтому при неосторожном монтаже он легко повреждается.

Как видите у каждого из этих видов труб имеются свои плюсы и минусы и понять что лучше металлопластик или сшитый полиэтилен невозможно. Именно по этой причине оба вида трубы широко используются, но для тёплого пола всё же выбор делают больше в сторону PEX-трубы.

Пошаговый монтаж теплого пола

Технология напольного отопления заключается в создании многослойной конструкции, каждый слой которой укладывается в строгой последовательности. Толщина этой конструкции зависит от типа утеплителя и раствора, а также наличия армирования.

Подготовительные работы перед сооружением

До начала монтажа системы отопления из сшитого полиэтилена необходимо выполнить следующие подготовительные работы:

• подготовить инструменты;
• удалить старое напольное покрытие и стяжку;
• очистить поверхность перекрытия от пыли и грязи;
• определиться с диаметром труб, соединительных деталей;
• купить сопутствующие материалы и оборудование.

Кроме самих труб из сшитого полиэтилена, конструкция напольного отопления состоит еще из нескольких обязательных элементов:

• водонагревателя для подогрева теплоносителя;
• расширительного бачка;
• специальной помпы или насоса, обеспечивающего принудительную циркуляцию теплоносителя;
• распределительного коллекторного узла;
• комплекта регулирующей, запорной и соединительной арматуры, например шаровых кранов, фитингов и т.п.;
• утеплительного материала;
• армирующей сетки;
• крепежных элементов для фиксации плит утеплителя и трубопроводов отопления из сшитого полиэтилена;
• демпферной ленты;
• цементно-песчаного раствора или бетонной смеси.

Выбор и создание схемы укладки труб

Контуры теплого пола можно укладывать по нескольким схемам:

1. Спиралью со смещением в центр. Это самый распространенный способ укладки сшитого полиэтилена, обеспечивающий равномерное распределение тепловой энергии: в спиральной схеме подающие участки чередуются с участками обратного направления. Укладка труб из сшитого полиэтилена начинается по периметру комнаты и заканчивается в центре пола. Прогрев пола у наружных стен получается более интенсивный, что позволяет устанавливать котел меньшей мощности, не снижая степень отдачи теплоносителя.
2. Змейкой. Укладка змейкой выполняется от одной стены к противоположной в несколько поворотов. Усиленный нагрев пола обеспечивается в начале ее пути, по мере удаления вода охлаждается и греет поверхность с меньшей интенсивностью.
3. Сдвоенной спиралью. Контур отопления при таком варианте разделяется на две спирали. Первая прилегает к наружной стене. Через нее проходит теплоноситель и попадает во вторую — основную спираль.

При выборе варианта монтажной схемы для напольного отопления нужно учитывать размеры комнат. Для небольших помещений, например, санузла или коридора, можно использовать укладку змейкой. Контур из сшитого полиэтилена в виде двойной спирали удобен для отопления больших площадей или при необходимости обогрева определенных зон в помещении с разной интенсивностью, например перед входной дверью.

Расчет количества труб

Существует ряд правил, которые помогут выполнить расчет будущего контура напольного отопления:

1. Трубопровод из сшитого полиэтилена сечением 16 мм должен быть протяженностью не более 100 м. Длина контура из труб сечением 20 мм не должна превышать 120 м. При увеличении этих показателей давление в системе будет слишком низким.
2. Если система из сшитого полиэтилена имеет несколько контуров, то они должны быть равными по длине или разниться минимально.
3. При достаточной изоляции участки трубопровода отопления должны располагаться с шагом в 15 см. В северных регионах, где зимой столбик термометра может опускаться ниже -20 ºС, шаг нужно сократить до 10 см.

В среднем расход труб из сшитого полиэтилена на 1 м² с шагом 15 см должен составлять 6,7 метра, с шагом в 10 см — около 10 метров. Для более точного определения длины контура нужно площадь помещения поделить на величину шага прокладки. Полученное значение следует увеличить на размер загибов и длину расстояния до узла коллектора.

Сборка системы

Укладывать трубу сборке системы теплого пола можно по спирали или в виде двойной или одинарной змейки. Упрощенным способом считается змейка, но такая укладка обеспечивает неравномерное нагревание поверхности. Промежутки между линиями контура не могут быть более 35 см. Но нужно понимать, что расстояние между трубами теплого водяного пола в каждом отдельном случае может отличаться. Труба для системы имеет допустимые нормы длины, не более 120 метров. Средний размер трубы для укладки должен составлять около 60 м. В противном случае могут наблюдаться высокие теплопотери, и вода будет возвращаться с более низкой температурой.

Перед укладкой трубы необходимо уложить слой теплоизоляционного материала. Для этого можно использовать пенополистирол, пенопласт или отражатель на основе вспененного полиэтилена. Крепить теплоизоляцию рекомендуется с помощью специальных клипс или забивных дюбелей. Отдельные модели утеплителя имеют специальный профиль для крепления трубы и разметку.

В процессе заливки бетонной стяжки нельзя забывать о компенсационных швах, которые предотвращаю деформацию вследствие линейного расширения изделий.

Запуск системы в работу начинают после того, как бетонная стяжка станет полностью твердой. При этом нельзя резко повышать температуру теплоносителя, лучше всего ежедневно увеличивать этот параметр на 3-50С.

Трубка из сшитого полиэтилена или металлопластиковая — какую лучше выбрать

Металлопластик или сшитый полиэтилен — какой трубный материал лучше выбрать ? Таким вопросом задаются большинство домовладельцев.

Из всего широкого ассортимента трубок для греющего пола монтажники и хозяева квартир чаще применяют 2 вида трубок: металлопластиковые трубки и трубные изделия из сшитого полиэтилена.

Нужно иметь в виду, что полиэтиленовые, и металлопластиковые трубки имеют практически одинаковые цены.

Поэтому при выборе трубок монтажники обращают внимание на эксплуатационные характеристики трубного материала. При установке сложных трубных диаметров чаще применяют не полиэтиленовую, а металлопластиковую трубку

В то же время в маленьких комнатах монтажники применяют металлопластиковые трубные изделия. Сшитый полиэтилен для теплого пола используют практически все жители нашей страны

При установке сложных трубных диаметров чаще применяют не полиэтиленовую, а металлопластиковую трубку. В то же время в маленьких комнатах монтажники применяют металлопластиковые трубные изделия. Сшитый полиэтилен для теплого пола используют практически все жители нашей страны.

Во всех других ситуациях греющий пол из сшитого полиэтилена — наиболее приемлемый вариант.

По словам профессионалов в этом деле, подобный полиэтилен является более надёжным материалом, чем многослойные трубки из металлопластика.

Температура плавления подобного полиэтилена равна 400 градусам по Цельсию.

Подобный трубный материал плавится, в результате чего образуются полиэтиленовые капли. В итоге полиэтилен образует углекислый газ и воду.

Сшитый полиэтилен хорошо переносит такие растворители:

1. алифатические (бензин и др.);
2. ароматические (толуол и др.);
3. углеводороды с хлором (трихлорэтилен и др.).

Подобные растворы не наносят никакого ущерба трубным изделиям.

Использование полиэтилена для теплого пола

Однако, если на сшитый полиэтилен попадает труднолетучее соединение — жиры, различные масла, воск и др. — подобный трубные материал немного набухает и расширяется.

При контакте с антифризами, антикоррозионными растворами на полиэтиленовых трубках трещинки не образуются.

Однако, если на полиэтиленовую трубку попадает сильный окислитель — азотная кислота, галогены — то такой раствор полностью разрушает полиэтилен. При использовании таких растворов хозяину дома нужно быть осторожным — нельзя, чтобы капли таких окислителей попали на полиэтиленовую трубку.

Сборка тёплых полов из сшитого полиэтилена

Замкнутое кольцо трубопроводов для тёплого пола называют контуром. Длина одного кольца не должна быть больше 120 м.

Оптимальная протяжённость контура была определена на основе теплотехнических расчётов.

В случае превышения этой длины контур не сможет обеспечить достаточный нагрев пола.

При наличии опыта в работе по монтажу сантехнического оборудования устроить водяные тёплые полы из сшитого полиэтилена вполне возможно своими руками. Подробнее о монтаже смотрите в этом видео:

Устройство тёплых полов из сшитого полиэтилена состоит из нескольких этапов:

1. Устанавливают газовый котёл. Агрегат подключают к центральному газопроводу и к водопроводу.
2. Устанавливают коллекторный распределительный узел.

3. На готовое основание пола стелют пароизоляцию из полиэтиленовой плёнки. Плёнку заводят на стены по периметру помещения на уровень больше высоты будущего пола.

   Шланг укладывают на армирующую сетку

4. На пароизоляцию кладут плиты из утеплителя (полиуретан, пенопласт либо другой аналогичный материал).
5. Укладывают армированную сетку из металлической или пластиковой проволоки.
6. Раскладывают шланг из сшитого полиэтилена. Крепят его к сетке пластиковыми хомутами.
7. Контур устраивают из цельного отрезка трубы.
8. На концы трубы устанавливают фитинги и соединяют их.
9. Устанавливают термодатчик, подключают его к прибору регулировки температуры.
10. Устраивают испытания трубопроводов. Подают воду с давлением в 1,5 раза выше нормативного показателя.
11. Если проявляется неплотности, то их ликвидируют. Затем испытания возобновляют.
12. После этого устраивают бетонную стяжку или заполняют пространство сухой засыпкой из керамзитовой крошки.
