Выбираем теплообменник для газовой колонки

Проверка результата

После завершения пайки теплообменника газовой колонки следует внимательно осмотреть все трубы радиатора. Если где-то видны зеленые пятна, скорее всего это небольшие свищи. Эти места также нужно зачистить и запаять, чтобы в дальнейшем снова не разбирать колонку.

Далее к колонке подводится вода и постепенно включается кран. Вода в системе должна наполняться медленно. Поначалу из крана вместе с водой будет выходить воздух. Когда система будет заполнена, кран открывается полностью, чтобы проверить пайку с максимальным давлением воды. В это время внимательно осматривается место пайки на наличие протечек.

Последним этапом проверки будет включение колонки и проверка уже с горячей водой. На всякий случай место пайки протирается бумажной салфеткой. Если есть минимальная влага, она это покажет.

Как почистить?

Поскольку со временем внутри теплообменника начинает образовываться и собираться накипь, особенно если поступающая в колонку вода жесткая и нагревается она до высокой температуры, то в перечень работ по регулярному обслуживанию такого оборудования включают очистку от этой накипи. Ее рекомендуют проводить примерно раз в год, а если появилась необходимость (колонка стала хуже нагревать воду), то даже чаще.

В домашних условиях лучшим выбором для чистки считается пищевая лимонная кислота, поскольку это недорогое и распространенное средство без резкого запаха. Не забудьте о защите тела при чистке теплообменника, поэтому заранее подготовьте перчатки и соответствующую одежду.

Далее действуйте так:

• Растворите порошок из большой упаковки лимонной кислоты (100 г) в 350-1000 мл воды.
• Аккуратно влейте с помощью воронки полученный раствор внутрь теплообменника, после чего положите деталь в емкость и оставьте на 15-60 минут.
• Для более эффективной очистки можно также подогреть емкость на плите до +60+80°C.
• Далее промойте деталь под проточной холодной водой, дождитесь полного высыхания и установите теплообменник обратно.

О том, как очистить радиатор от сажи, смотрите в виде канала «TVorim» на Youtube.

Газовая колонка-выбор теплообменника

С выбором теплообменника всё просто. Стальные, коррозионно-устойчивые и прочные, хотя несколько тяжелей. У обычных медных выше коэффициент теплопередачи. Но даже с обработанной поверхностью из-за неравномерного прогрева через несколько лет дают течь. Лучшие теплообменники из меди высокой очистки, имеют высокие прочностные характеристики и значительно меньше подвержены окислительным процессам.

Кроме перечисленного, нужно продумать, каким образом будет организованно отведение продуктов сгорания. Скорее всего это будет бездымоходное оборудование, разве что вам повезло и в вашем доме есть специальные каналы. Бездымоходное энергозависимое устройство, поскольку для отвода газов, необходимо участие вентилятора, размещенного в колонке или канале отведения

Помещение с такой колонкой обязательно должно иметь естественную вентиляцию, это очень важно. При отсутствии датчиков это может быть опасно

Избежать подобных осложнений помогают системы безопасности и чем больше их будет тем лучше.

Желательно, чтобы колонка имела:

• Детектор ионизации. Этот датчик позволяет мгновенно отключить газ в случае затухания пламени.
• Клапан избыточного давления, который предохраняет систему, при повышении оного в водопроводе.
• Датчик потока воды, запускающий систему, при открытии крана в любой точке водозабора.
• Датчик тяги в каналах отведение газов. Блокирует поджиг при отсутствии тяги, либо выключает систему при её исчезновении.
• Защита от перегрева, отключающая колонку при достижении критических температур.

Как выбрать газовую колонку

Самое важное, на что при выборе водонагревателя нужно обратить внимание – это количество потребляемой горячей воды. В таблице приведено примерное потребление воды одним человеком. Опираясь на эти показатели можно сделать расчет и точный выбор оборудования

Опираясь на эти показатели можно сделать расчет и точный выбор оборудования.

проточная газовая колонка схема в разрезе

Можно сделать вывод, что колонки мощностью 13 л./в минуту достаточно, для экономного обеспечения кухни и душа. Мощности около 17 кВт будет достаточно для одновременного использования в ванной и на кухне. В идеале, иметь колонку на 24 кВт, которая позволит принимать ванну и пользоваться мойкой, почти без ограничений.

Далее следует учитывать чувствительность нагревателя к сетевому давлению воды. Решающими являются два показателя:

1. минимальное давление, при котором может работать газовая колонка
2. максимальное допустимое давление в сети.

Особенно важно минимальное давление, поскольку в старых домах с низким давлением водопровода, могут происходить отказы в поджоге. В таких случаях, нужно подбирать колонку с минимальным давлением не выше 0.15 бар

Максимальное давление, демонстрирует предел нагрузки, который может выдержать теплообменник при возможных гидроударах в сети. Поэтому, если у вас практикуют проверку сетей водоснабжения высоким давлением, либо оно просто бывает высоким, стоит озаботиться этим параметром.

Выбор газовой колонки

Выбирая газовую колонку, стоит понимать, что безопасность напрямую зависит от типа розжига. Самые несовершенные, а следовательно и небезопасные, это бюджетные колонки с ручным поджигом. В самом процессе задействованы обе руки, а после зажигания, фитилек продолжает гореть, что не совсем экономично.

Следующим шагом в развитии, было использование пьезоэлемента, который заменил спички. Искра возникает при нажатии кнопки, кроме этого, особых преимуществ пьезоподжиг не дает.

Безопаснее, системы электрического поджига, с подключением к сети и автономными элементами, поскольку при включении контролируется ряд ответственных параметров.

Watch this video on YouTube

Оригинальная, самая безопасная и в то же время автономная система поджига от гидротурбины. Он механически связан с наличием проточного движения воды в системе. К сожалению, такие системы очень чувствительны к качеству воды, требуют дополнительных фильтров и сложны в ремонте. Это не может не сказаться на стоимости. Пользователи чаще склоняются к системам работающим от сети, но не стоит экономить на автономности. Особенно если в вашей электросети наблюдаются скачки. Обязательно стоит учесть наличие модулятора мощности. Устройство, регулирующее интенсивность нагрева – в зависимости от напора воды, не даст измениться температуре, если на кухне, или у соседей включили воду. Нужна ли подобная функция, выбирать вам.

Пайка теплообменника газовой колонки своими руками

Несмотря на то, что сегодняшнее разнообразие методов ремонта радиаторов отопления (теплообменников) довольно широко, пайка остается наиболее надежным способом устранение неисправности.

Самая распространенная поломка радиаторов – течь антифриза из системы. Стоит отметить, что пайка радиатора к газовой колонке или его ремонт вполне возможны своими руками.

Использование газовых колонок и теплообменников должно быть полностью безопасно.

Подходя к вопросу сугубо профессионально, нужно знать, что для ремонта теплообменников применяется специальное оборудование для аргонной сварки, газодинамическое напыление.

Однако как поступить том случае, если под рукой имеется только паяльник и необходимые знания по пайке металлов.

Для начала следует точно узнать, алюминиевый или медный теплообменник стоит у вас дома? Пайка медных и алюминиевых радиаторов немного отличается.

Пайка медного радиатора

Порядок действий:

1. Сначала своими руками сливается тосол, после чего производится демонтаж теплообменников, предназначенных для газовых колонок;
2. Далее необходимо очистить место пайки от накипи и окисления. Для этих целей можно воспользоваться металлической щеткой с мягким волосяным покровом и своими руками. Выполнять процедуру очистки радиаторов требуется до блестящего состояния металла;
3. Следующим этапом после очистки нужно обезжирить поверхность посредством растворителя (контакт растворителя с руками крайне нежелателен);
4. Возьмите своими руками паяльник, мощность которого не менее 100 Вт, либо строительный фен, после чего удалите окалину с жала (наконечника паяльника);
5. Следует нагреть место ремонта, используя для этой цели паяльник или строительный фен;
6. Берем своими руками кисточку и протравливаем поврежденное место радиатора при помощи паяльной кислоты, нанесенной на кисточку (радиус нанесения кислоты – 5 миллиметров от центра повреждения);
7. Разогреваем паяльник и на жало наносим канифоль, после чего приступаем к лужению припоем;
8. Место течи теплообменников должно быть запаяно.

Небольшие протечки радиаторов удаляются с помощью припоя. Однако если повреждение теплообменников объемное, воспользуйтесь латунной или же медной заплаткой. Продольные трещины трубки радиатора также устраняются своими руками, но лучше будет их заменить новыми: демонтируем старую трубку (оборудование), после чего устанавливаем новую.

Пайка алюминиевого радиатора

Пайка алюминиевых тепло-обменников отопления для газовых колонок представляет собой достаточно проблематичный и трудоемкий процесс.

Суть проблемы в том, что при взаимодействии алюминия с воздухом на металле образуется оксидная пленка.

Снятие оксидной пленки происходит путем воздействия активных флюсов, а также припоев на алюминиевой основе. Можно применить следующие флюсы: 34-А, НИТИ-18 (Ф-380).

Пленка удаляется также механическим путем:

1. Прогреваем ремонтируемую поверхность радиатора, предназначенного для газовых колонок, при помощи паяльника, после чего покрываем место неисправности тонким слоем канифоли;
2. На наконечник паяльника наносится небольшое количество припоя (припой желательно перемешать с металлическими опилками);
3. Далее лудим поврежденный участок теплообменника кругообразными движениями;
4. Канифоль не допустит контакта алюминия с воздухом, а железные опилки помогут эффективно удалить оксидную пленку.

В целом, пайка алюминиевого радиатора не отличается от аналогичной процедуры, применяемых относительно медных теплообменников.

Пайка автомобильного радиатора

Для ремонта автомобильных радиаторов методом сварки применяется специальное оборудование, предназначенное для аргонной сварки, либо газодинамическое напыление. Но как поступить в том случае, если ремонт радиаторов необходимо провести своими руками, не имея специального оборудования.

Так, необходимо владеть навыками, присадочным материалом, а также оборудованием для пайки. Если есть некоторые сомнения относительно того, что пайка автомобильных радиаторов – это не ваш конек, то лучше не приступать к работе. Однако если вы твердо решили отремонтировать элемент автомобиля, то знайте порядок действий.

Алгоритм работы:

Конденсационные котлы с дополнительным теплообменником

Принцип работы обычного конвекционного (КПД 88-92%) и конденсационного (КПД 104-109%) газовых котлов.

В обычных котлах горелка нагревает теплообменник, а продукты сгорания удаляются через дымоход. Но смысл в том, что часть тепла тоже уходит через дымоход. Чтобы использовать это тепло для обогрева, создали конденсационные котлы. Их конструкция предполагает наличие дополнительного теплообменника. Устроен он достаточно сложно. Из-за разницы температур образуется конденсат, который и служит источником тепловой энергии. Грубо говоря, пар становится водой, она остужается, а её тепло используется для отопления.

Идея создания конденсационных котлов не такая уж новая. Об этом задумывались несколько десятков лет назад. Но тогда технологии не позволяли сделать сплав металла, который мог бы долго проработать в агрессивной среде. Сейчас для этих целей обычно используют высококачественную нержавейку.

Сравнение конвекционных и конденсационных газовых котловОкупаемость конденсационных моделей в отечественных условиях

Как выбрать газовую колонку для квартиры

Устройство газовой колонки

До приобретения газовой колонки стоит ознакомиться с его конструкцией и общими принципами функционирования:

• Газ-пропан движется в агрегат по специальному патрубку, оснащённую регулировочным клапаном.
• Теплоноситель подведён к расположенному рядом в устройстве патрубку, в котором установлены клапан регулировки и особый датчик. При срабатывании датчика, пропан направляется в гарелку, где и воспламеняется. В ранних агрегатах газ поджигался вручную. В нынешних моделях существует несколько способов воспламенения пропана:

• Посредством пьезо-элемента, выполненного в виде кнопки. С помощью данного элемента можно в ручном режиме осуществлять контроль за подачей пропана. Модели данного типа не нужно зажигать каждый раз при использовании. Огонь держится в запальной горелке и при наличии напора воды поджигает основной элемент.

• При помощи батареек. Данный вид горелок нельзя монтировать при условии повышенной влажности из за образования конденсата.
• От специального гидрогенератора. Под воздействием включенной воды мембрана поднимается и действует на шток. Посредством штока включается газ. При наличии тяги происходит включение прибора.

Причины течи

Частой причиной течи является латунный или медный радиатор. Поскольку производители изготавливают некоторые элементы не из чистой меди, а с добавлением примесей, эти места быстрее окисляются. В итоге теплообменник поддается коррозии или прогорает.

Дополнительной причиной поломки является способ обеззараживания воды в регионе. Чаще всего для этих целей применяют двуокись хлора. При нагреве в трубках радиатора хлор вступает в реакцию с медью, что способствует разрушению и образованию свищей. Доказано, что в местах с обеззараживанием методом озонирования таких проблем с газовыми колонками не возникает.

Недорогие газовые колонки

Это — специализированные котлы для нагревания жидкости, проточного типа. Простой принцип работы газовой колонки базируется на сжигании топлива, генерации тепла, при этом жидкость в котле нагревается до необходимой теплоты. В качестве топлива используют жидкий, природный газ. Как выбрать газовую колонку для квартиры вам подскажет специалист центра продаж конкретного бренда.

Рейтинг надежности и качества газовых колонок не выглядит полным, без перечисленных ниже компаний. Лидеры продаж бойлеров Bosch, Rinnai, Zanussi, Gorenje. Неплохие бойлеры делают зарубежные компании Hyundai, Electrolux, Wert, Zerten.

Покупая прибор, следует удостовериться, предусматривает ли проект возможность подключения газового нагревателя. Когда в проекте нет отдельной дымоходной шахты, по соображениям безопасности запрещено эксплуатация оборудования. Когда в проекте предусмотрено подключение бойлера, нужно пригласить сертифицированного специалиста для установки оборудования.

Газовые горелки со стационарными и одноразовыми баллонами

Наиболее удобны для проведения работ горелки, оснащённые одноразовыми съёмными газовыми баллонами. В качестве топлива для таких горелок используются пропан, ацетилен и другие газовые смеси. Регуляция поступления газа на горение производится с помощью вращения расположенного на ручке горелки вентиля.

Достоинства горелок с одноразовыми баллонами:

• лёгкость переноски — горелку и баллон можно компактно уложить и перенести в любое место;
• простота использования — с инструментов удобно принимать необходимые для работы положения тела;
• отсутствие потребности в источнике электроэнергии;
• многозадачность — на одну рукоятку возможно крепить несколько разных сопел;
• возможность регулирования интенсивности пламени, следовательно, скорости нагревания элементов и припоя;
• безопасность работы — достигается за счёт использования обратных клапанов, в случае необходимости перекрывающих поступление газа;
• хороший результат пайки при соблюдении необходимых условий эксплуатации оборудования.

Недостаток таких устройств — необходимость замены баллона после каждого процесса пайки. Преимущество стационарных горелок — более высокая температура пламени, при которой возможно расплавить большинство металлов и сплавов и получить соединение высокого качества.

Как проверить герметичность

По окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

Подачу воды проводят медленно и постепенно, чтобы она вытеснила воздух из колонки. После заполнения всей системы отопления кран можно открыть на полную мощность. Таким способом проверяют прочность мест пайки под максимальным давлением воды. Параллельно проводят повторный осмотр паяных мест на наличие утечек воды.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Ремонт

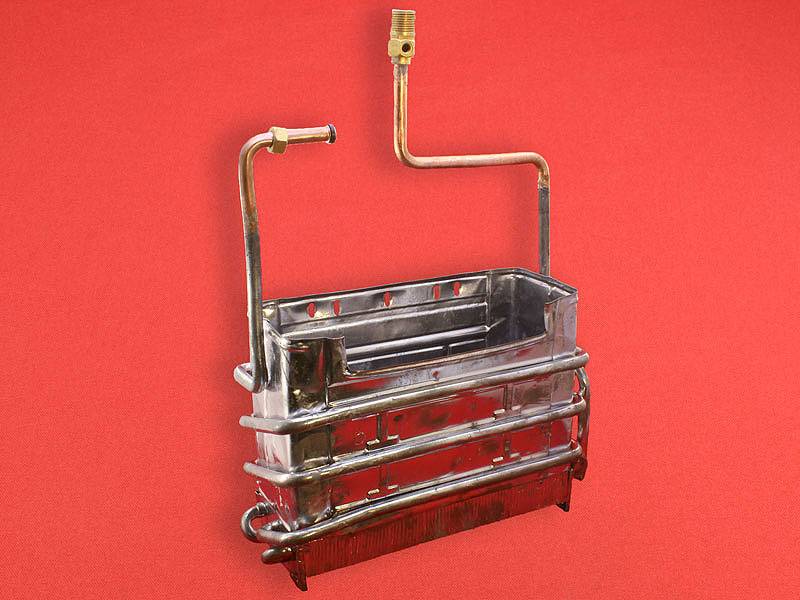

Теплообменник в газовой колонке – деталь, которая больше всего подвержена повреждениям из-за постоянного нахождения под действием высоких температур. Поэтому при поломке колонки в первую очередь нужно осмотреть именно его и при выявлении неисправности исправить проблему или заменить деталь.

Виды неисправностей и методы избавления от них

Неисправностей у такой детали встречается немного. Главным образом это свищи и трещины трубок.

Чтобы обнаружить неисправности такого рода, обычно достаточно только поверхностного осмотра теплообменника. Однако зачастую свищ или трещина находятся в недоступном для глаз месте. В таком случае необходимо включить воду и найти место, через которое она просачивается.

В случае со свищами в месте отверстия образуется пятно зеленого цвета, которое также может помочь обнаружить неисправность. Ремонт здесь можно провести самостоятельно. Делается это при помощи паяльника и припоя. Паяльник должен быть мощным. При пайке необходимо использовать припой с температурой плавления выше 100⁰C, так как иначе он просто расплавится при взаимодействии с водой.

Трещина на трубке может возникнуть в случае её износа или низкого качества материала. Починить треснувшую трубку можно, однако это требует покупки отрезка медной трубы и навыков пайки и резки металла. Сама починка представляет собой замену повреждённого участка на новый. В зависимости от местонахождения трещины нужно отрезать трубу с одной или с двух сторон. После того, как она будет отрезана, нужно взять подходящий по размеру отрезок и припаять его на место треснувшего.

При пайке необходимо использовать припой с температурой плавления выше 100⁰C, так как иначе он просто расплавится при взаимодействии с водой

Покупка или ремонт

Ответ на этот вопрос зависит от множества факторов: навыков пайки, наличия инструментов, величины неисправности и стоимости теплообменника для данной модели колонок.

Обычно его стоимость составляет треть от общей стоимости колонки. Также необходимо будет заплатить за его установку и доставку, а это ещё один удар по кошельку. С другой стороны, не у всех хватит навыков правильно снять, отремонтировать и установить теплообменник обратно. В таком случае идеальным вариантом будет обратиться к профессионалу.

Однако, если поблизости таких найти нельзя или они требуют высокой платы, то не остаётся ничего, кроме покупки нового. При выборе этого варианта следует обратиться в сертифицированный магазин, который предоставит профессионала для установки теплообменника.

Чтобы не ошибиться с выбором следует обращать внимание на цвет материала. Если медь отливает серым – это значит, что при изготовлении использовались примеси и долго такая деталь не прослужит

Ремонт фланцев

Иногда пайка может потребоваться медным патрубкам, расположенным на стыке водопровода с выходной трубой теплообменника. В данном случае можно воспользоваться кусками медной трубы с фланцами и накидными гайками-американками – их обычно применяют для монтажа системы подачи воды из медных труб.

Если в наличии прямые отрезки трубы, дорабатывать их не нужно, а вот изогнутые куски нужно обрезать. На месте изгиба отпиливают кусок трубы с фланцем. Расширенный участок трубы, расположенный с другой стороны, также нужно отпилить. Он будет использован впоследствии как соединительное кольцо.

Теперь нужно отрезать треснувший фланец с патрубка на газовой колонке. Его длина должна соответствовать заготовленной заранее трубке с новым фланцем.

Прежде чем начинать дальнейшую стыковку, стоит убедиться, что элементы совмещаются между собой свободно – патрубок теплообменника входит в кольцо с некоторым зазором.

Чтобы улучшить сцепление, перед пайкой поверхность трубки и кольца рекомендуется зашлифовать мелким наждаком до полного устранения слоя окиси. Поверх подготовленных участков паяльником мощностью 60-100 Вт наносят тонкий слой припоя, можно использовать оловянно-свинцовый ПОС-61. Флюсом в данном случае может быть как соляная кислота, гашенная цинком, так и канифоль или аспирин.

Начиная пайку трубки с фланцем, обратите внимание, чтобы место стыковки двух труб располагалось по центру соединительного кольца. В тех случаях, когда после нанесения слоя припоя на поверхность трубок, они не будут входить в кольцо, поверхность следует прогреть паяльником, чтобы расплавить припой

Проследите, что накидная гайка надета на трубку прежде, чем будет начата пайка.

Когда стыковка элементов завершена, и они расположились должным образом, пайку теплообменника завершают. Для этого зазоры между элементами заливают расплавленным припоем.

Что важно знать при выборе газово-проточного водонагревателя?

Перед тем как переходить к выбору газовой колонки, необходимо проверить, предусмотрено ли проектом подключение водонагревателя в вашем доме (имеется ли отдельная дымоходная шахта для водонагревателей).

Это важный вопрос, потому что при отсутствии шахты запрещено устанавливать газовый нагреватель по требованиям пожарной безопасности.

Прежде чем купить водонагреватель, нужно знать, как выбрать газовую колонку для квартиры

При выборе оборудования нужно обращать внимание на такие характеристики:

1. Наличие модуляционной горелки. Такой тип горелки обеспечивает постоянную температуру воды на выходе с колонки независимо от скачков входящей воды.
2. Мощность колонки. От мощности зависит то количество воды, которое способна нагревать колонка. Чем больше мощность, тем лучше. Но вместе с тем растет и цена оборудования.
3. Процесс включения колонки. Уже прошли те времена, когда люди, обжигая пальцы, зажигали газ в старых советских колонках с помощью свернутой бумаги или спичек. Для включения современных колонок все, что нужно сделать – нажать на кнопку или просто открыть кран с водой. Существует 2 варианта включения колонки: первый — пьеза – для включения газа нужно нажать на кнопку; второй — электронный розжиг – газ включается автоматически при включении крана с водой. Водонагреватели с электронным розжигом экономичные, потому что отсутствует запальник с постоянно горящим пламенем.
4. Расход воды – то количество воды, которая нагревается до 25 градусов в минуту.
5. Количество точек водоразбора – точек, которые обеспечивают одновременную подачу горячей воды. Реальный проток обычно не превышает 6 л воды в 1 минуту. Это количество воды принято считать за расход 1 точки водоразбора. Например, при расходе 10 л воды в минуту водонагреватель способен обеспечить 2 точки водоразбора летом и 1 точку зимой. При расходе воды 13 л в минуту – 2 точки водоразбора круглый год.
6. Тип используемого газа (природный, сжиженный). Для квартиры нужно выбирать нагреватель, работающий с природным газом. Если, к примеру, речь идет о кафе, в помещении которого отсутствует подключение к централизованному газоснабжению, тогда нужно выбирать колонку с возможностью работы на сжиженном газе в баллонах.
7. Диаметр дымохода водонагревателя. Этот показатель не должен быть больше диаметра входного отверстия или самого дымохода, встроенного в здание.
8. Запрещено использовать не сертифицированные, пластиковые или гофрированные воздуховоды для отведения продуктов загорания, поскольку средняя температура отходящих газов — более 100 градусов по Цельсию.
9. Материал, из которого сделана колонка. Все теплообменники сделаны из меди, но некоторые производители используют некачественную медь с добавлением примесей других металлов и веществ (например, с покрытием сплава свинца). Медный теплообменник из качественной меди безопасен для здоровья, так как он более экологичный и не выбрасывает в воздух окиси свинца, оседающего в квартире.
10. Тип горелки. Предпочтение нужно отдавать моделям с европейской конструкцией горелок, поскольку они отвечают самым высоким требованиям по экологичности и безопасности.
11. Элементы управления колонки – кнопочные, с ручками, с отображением на цифровом дисплее температуры.
