Теплообменник своими руками. Пошаговое руководство изготовления теплообменников своими руками

Разновидности установок

Данный агрегат использует тепловую энергию от дымоотводной трубы, которую передает теплоносителю. Конфигурация устройства зависит от вида и конструкции дымохода, материала из которого он изготовлен. В качестве теплоносителя может выступать:

обычная вода;
воздух;
любые жидкости, которые не замерзают;
масло.

Варианты теплообменников для дымоходов

Все теплообменники разделяют на воздушные и жидкостные. Воздушные установки имеют достаточно простую конструкцию. Их можно сделать своими руками при помощи подручных средств. Недостатком данного агрегата есть его низкая продуктивность.

Теплообменник, который использует в качестве теплоносителя жидкость, имеет более сложную конструкцию. Чтоб данная установка работала эффективно, нужно соблюдать некоторые рекомендации по монтажу. Но если все сделать правильно, дымоход с теплообменником может исполнять роль полноценной отопительной системы для небольшого дачного домика или бани.

Конструкция теплообменника типа труба в трубе

Существует несколько вариантов сборки теплообменника труба в трубе. Их конструкция разнится в зависимости от разных вариантов компоновок. В любом случае, имея под рукой правильные чертежи и качественные детали, можно собрать теплообменник любого типа.

Для этого потребуются стандартные элементы:

Труба теплообменная
Труба кожуховая
Опора
Решетка кожуховых труб
Камера.

Используя различные схемы и чертежи, можно собрать подходящий теплообменник быстро и без дополнительных усилий.

Важный этап – расчет параметров теплообменника

Важно правильно оценить все параметры, чтобы правильно спроектировать теплообменный аппарат. Для этого оцениваются: расход теплоносителя, порядок потерь тепла, степень сопротивления используемых материалов, величины стартовой и конечной температур, технологическую схему, тепловую нагрузку, гидравлические данные, направление трафика тепла, баланс работоспособности сети, физико-химические свойства материала, комбинация сопутствующих факторов. Но самыми важными являются другие показатели: расчет потери напора, определение экономической эффективности, подсчет площади теплообменника, вычисление тепловой изоляции оснащения, определение геометрических величин «девайса», включая узлы

На основании этих данных проектируются теплообменники труба в трубе для промышленных предприятий и домашнего применения. Провести все расчеты самостоятельно, без специального образования, очень сложно, поэтому лучше взять готовые чертежи

Но самыми важными являются другие показатели: расчет потери напора, определение экономической эффективности, подсчет площади теплообменника, вычисление тепловой изоляции оснащения, определение геометрических величин «девайса», включая узлы. На основании этих данных проектируются теплообменники труба в трубе для промышленных предприятий и домашнего применения. Провести все расчеты самостоятельно, без специального образования, очень сложно, поэтому лучше взять готовые чертежи.

В любом чертеже схема теплообменника труба в трубе представляет собой звенья, соединенные определенным образом. При расчетах определяется, какой из материалов следует задействовать для каждого из элементов. На этом же этапе просчитываются предельные величины. При любых типах конструкции предпочтение отдается нержавеющим составам, например, специально обработанной стали или медным сплавам.

Блиц-советы

Чтобы избежать образования накипи в системе отопления, необходимо использовать только дистиллированную воду. Большое количество дистиллированной воды для этой цели можно изготовить в домашних условиях пропуская через теплообменник “труба в трубе” водяной пар.
Используя самодельное устройство для теплообмена между газами, образованными в результате сгорания топлива и жидкостью, необходимо все монтажные работы производить с наивысшей тщательностью, чтобы в результате недостаточной герметизации дымохода не поступал угарный газ в помещение.
При использовании котлов или печек, в которых используется естественная тяга воздуха в дымоходе, площадь сечения дымохода внутри теплообменника не должна быть меньше площади патрубка котла или печки.

Стальной теплообменник

Преимущества приборов из стали:

Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
Невозможность увеличить мощность устройства путем добавления новых секций.
Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Воздушное устройство

Такая конструкция включает металлический корпус. На нём установлены входные и выходные патрубки. Воздушный теплообменник на дымоход функционирует предельно просто. Холодный воздух идет в патрубке, после чего поступает в отапливаемую комнату из верхней области теплообменника.

Это происходит после его нагрева. Такая особенность обеспечивает большую эффективность устройства для генерации тепла и ощутимую экономию топлива. Сделать теплообменник на дымоход своими руками вполне возможно, имея болгарку и аппарат для сварки. Придется запастись еще и металлическими трубами. Понадобятся:

металлические листы размером 350×350×1 мм;
2 трубы по 50 мм в диаметре и еще одна длиной 2,4 м;
емкость из металла объемом 20 л.

Сначала на трубу дымохода изготавливают торцевые детали. Для этого вырезают в металлических листах окружности. Диаметр емкости должен совпадать с аналогичным показателем у заглушек. В их середине вырезают отверстия для проведения центральной трубы диаметром 60 мм. По краям наносят разметку и проделывают отверстия для трубы. В общей сложности должно получиться 2 окружности.

Из подготовленной емкости дальше необходимо соорудить корпус теплообменника на трубу дымохода в баню или другое помещение. Для этого отрезают болгаркой дно тары. По центральной линии полученной трубы для выхода дыма делают отверстия с боковых частей корпуса. Сюда направляются патрубки подходящего диаметра и привариваются. Готовый сердечник вставляют в корпус и фиксируют его на кожухе сваркой. Когда конструкция будет готова, надо покрыть ее огнестойкой краской. Вслед за этим остается лишь поставить теплообменник на трубу дымохода для отопления.

Особенности монтажа

Для теплообменника на дымоход своими руками, конструкцию разобрали в пункте выше. Сейчас разберем, каким образом происходит монтаж теплообменника рядом с котлом. Такое устройство будет включать:

Корпус, то есть, грубо говоря, обшивку печи или котла.
Непосредственно накопитель.
Патрубки холодной и горячей подачи.
Сливные краны теплообменника.

Схема подключения

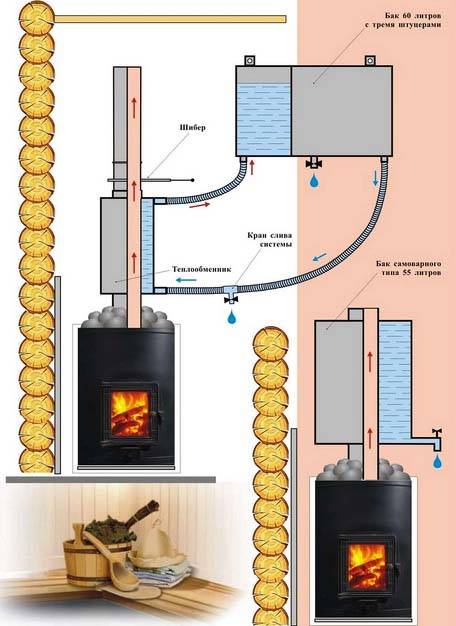

Подробно система конструкции, передана на картинке. Установить теплообменник на трубу дымохода в техническом плане будет немного сложней. Но, в таком случае происходит больший нагрев и циркуляция воды, соответственно больше тепла отдается помещению.

Как сделать водяной контур для печи своими руками

Решив самостоятельно сделать печь с водяным контуром, следует подготовить чертеж. Для изготовления стенок, которые будут соприкасаться с пламенем, нужно взять листы стали. Лучше всего использовать материал, минимальная толщина которого составляет 5 мм. На наружные стенки воздействует меньшая тепловая нагрузка, поэтому их делают из стали толщиной 3 мм.

Для того чтобы из топливника выходил газ, следует сделать щель. Обратку (выход) и подачу делают из стальной трубы диаметром 40 мм. Подачу вваривают в верхней точке теплообменника, а обратку размещают в нижней. Подключить трубы можно и самостоятельно, но эту работу проще поручить специалисту.

Печь из кирпича можно сделать за неделю. Первый ряд делают сплошным, основание зольной камеры формируют на втором ряду. Здесь будет установлена дверца. Топливник формируют с четвертого ряда. Следует помнить о том, что для монтажа колосников нужно сделать резы в кирпичах.

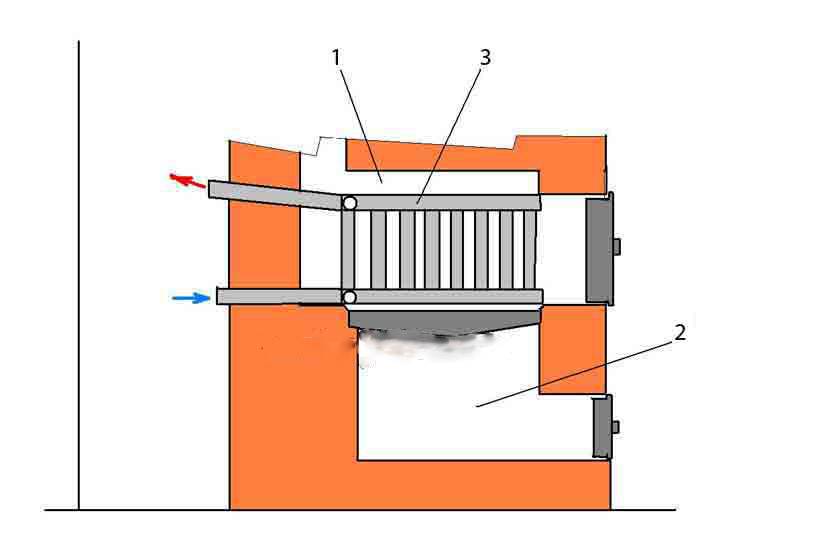

Теплообменник устанавливают на дно топливника. Дверца топки перекрывается в восьмом ряду. Чугунную плиту устанавливают, когда выкладывают одиннадцатый ряд.

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Виды

По назначению, разделяют теплообменники на:

Охладительные.
Нагревательные.

Первые содержат в себе холодный газ или жидкость. Контактируя с ним, разогретый теплоноситель остывает.

Нагреватели же наоборот, содержат в себе разогретый газ (жидкость), который делится теплом с циркулирующей холодной жидкостью (газом).

Устройство поверхностного теплоомбенника

И «нагреватели» и «охладители» могут различаться по конструкции:

Поверхностные (тот случай, когда среды контактируют через промежуточную поверхность).
Регенеративные (поочерёдная подача холодной и горячей среды к специальной насадке, которая, нагреваясь и охлаждаясь, регулирует температуру сред).
Смесительные (подача одной среды непосредственно в другую и их перемешивание).

Надо сказать, что поверхностные теплообменники используются чаще всего. Они значительно отличаются по форме. Здесь можно выделить три типа:

Пластинчатые (множество пластин, собранных в кассеты, по лабиринтам которых проходит жидкость).
Змеевики (тонкая трубка, закрученная в спираль).
Труба в трубе.

Из чего сделать теплообменник своими руками

Рассмотрим по порядку, из чего можно сделать теплообменник в котел или печь:

Стальной лист — используется металл, толщиной не менее 6 мм. Именно из него и делается теплообменник в котле или печи, который сваривается из кусков стали, в виде буквы П. Очень часто боковые стенки теплообменника, заменяют собой стенки отопительного котла, что же касается печи, то в неё такой теплообменник, размещается прямо внутри, после чего он обкладывается огнеупорным кирпичом.

Швеллер — также достаточно популярный металлопрокат для изготовления теплообменников. Благодаря П-образному сечению, достаточно разрезать несколько кусков швеллера, после чего при помощи сварки соединить их вместе. Именно из-за простоты изготовления и достаточной толщины металла у швеллеров, получаются столь эффективные и удобные в работе теплообменники.

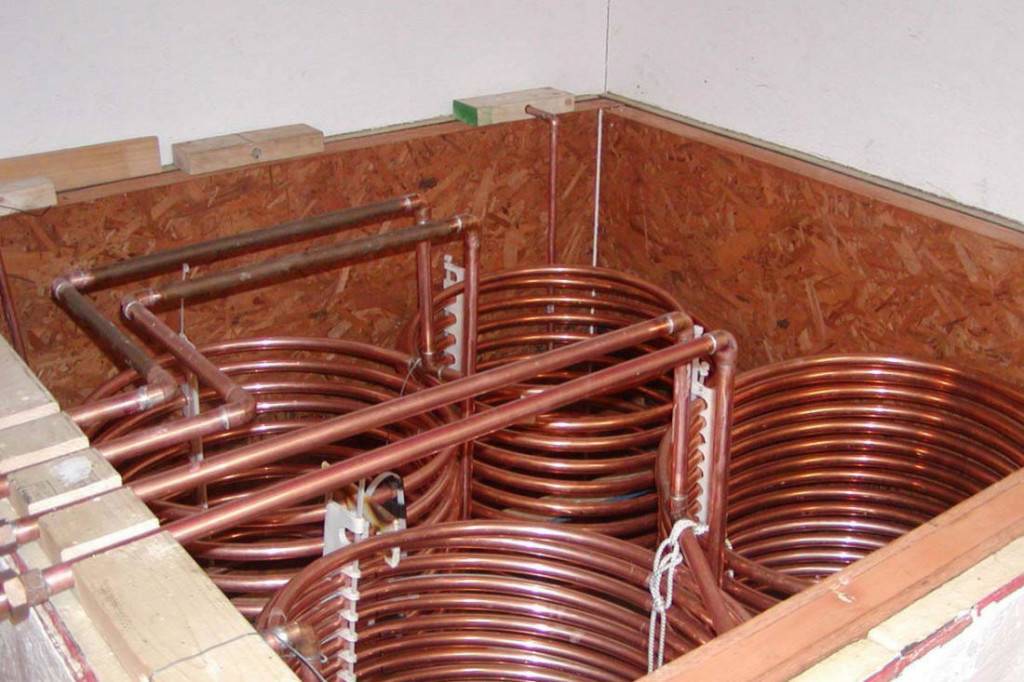

Трубы — не менее популярный металлопрокат, чем швеллера и листовая сталь, который используется для изготовления теплообменников или змеевиков, как их чаще всего называют. Причем если конфигурация стальных теплообменников очень часто совершенно одинаковая, то змеевики из труб могут быть абсолютно различными, как по форме, так и размерам. Очень часто змеевики наматывают из медных труб, обладающих высокой теплоотдачей.

Чугунный радиатор — ещё один вариант из чего сделать теплообменник своими руками. Очень часто используется в целях экономии при изготовлении теплообменников для отопления или отбора тепла, прямо в дымоходе. Преимущество теплообменника из чугунной батареи в том, что он имеет уже готовый вид и способен хорошо отбирать тепло. Устанавливаться чугунный теплообменник может и в горизонтальном положении, при одном условии, если в систему отопления встроен циркуляционный насос.

Медные теплообменники — готовый вариант теплообменников, для изготовления которых используется преимущественно медь. Медные теплообменники устанавливаются в современном отопительном оборудовании, и навряд ли кто-то захочет замуровывать такой теплообменник в печь. Обладают хорошей теплоотдачей, но имеют высокую стоимость.

Оценить статью и поделиться ссылкой:

Что это такое и для чего он нужен

Теплообменник – устройство от передачи тепла от нагретой среды к более холодной. Принцип один, конструкций +множество. Теплообменник для дымопровода позволяет отобрать часть энергии отходящих газов и применить ее для обогрева соседнего помещения или нагрева горячей воды.

Устройства для отбора тепла отходящих газов для дымохода можно использовать только в том случае, если труба изготовлена из стали. На современные керамические и сэндвич-конструкции установить теплообменник не получится, так как наружная поверхность утепленной трубы холодная.

Газы, отходящие от современных газовых и пеллетных котлов, негорячие – порядка 200 °С, поэтому получить много тепла от дымохода не получится. От твердотопливных котлов отходят более горячие газы – до 600 °С, и рекуператор позволяет получить довольно значительное количество теплоты для обогрева или нагрева воды.

Максимальное количество тепла от отходящих газов можно получить при эксплуатации не слишком современных традиционных печей, каминов, самодельных буржуек. КПД у этих отопительных приборов небольшой, температура дымовых газов высокая, поэтому немалую часть уходящего тепла можно уловить при помощи теплосъемника. Применение теплосъемников на дымопровод самодельной буржуйки позволяет улавливать до 30-40% энергии дополнительно.

Основная причина установки теплообменника в том, что он позволяет максимально использовать энергию сжигания топлива и экономить расходы на отопление. Кроме того, иногда при отоплении небольших домов экономически нецелесообразно приобретать отопительный прибор с теплообменником и устанавливать систему отопления.

Современный камин или печь хорошо обогревают дома площадью до 70 м² и даже больше, в отоплении нуждаются только некоторые помещения – ванные или дальние спальни, помещения второго этажа или мансарды, вот для их отопления и можно приспособить тепло от рекуператора для дымохода. Иногда теплообменник для дымохода применяют для подогрева воды.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия

Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя

Механизм функционирования

Металлическая печка, размещенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для находящихся в помещении людей.

Если установить теплообменник на дымовую трубу, то можно существенно увеличить КПД печи, а также обезопасить себя от прямого контакта с горячей поверхностью. В установленном на дымоходе баке или змеевике теплоносителем будет выступать вода, однако, можно монтировать и воздушный теплообменник на трубу дымохода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки трубы остывают.

По мере повышения температуры воды внутри регистра на трубу, она поднимается вверх, где попадает через специальный штуцер в водяной бак. Посредством входного штуцера, расположенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция продолжается постоянно, при этом вода может нагреться до очень высоких значений.

Инструкция по работе над корпусом

Система теплообменника, как уже было сказано выше, предусматривает наличие полого корпуса. Его можно выполнить из металлического ведра, в которых реализуются технические жидкости. Первоначально емкость очищается от остатков содержимого, лучше всего обжечь внутреннюю поверхность и обработать ее металлической щеткой. Дно нужно вырезать шлифовальной машинкой, а после присоединить входной и выходной патрубки. На корпусе нужно разметить место для входного патрубка, который будет располагаться по центру боковой части.

Вырезать окружность можно будет ножницами по металлу. На нижней части дымовой трубы следует сделать насечки, а после вставить патрубок в заготовку корпуса. Снаружи деталь укрепляется сварочными прихватами. На этом можно считать, что установка входного патрубка завершена. Схема теплообменника, представленная в статье, позволит вам понять, что сердечник устанавливается в корпус. После его необходимо надежно закрепить сварочными прихватами.

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи. Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный
Кожухотрубный

Двухтрубные и труба в трубе

Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Сооружение обогревателя из трубы

Эта самодельная конструкция называется также тепловой газовой пушкой. Она выделяет значительно больше тепла, чем предыдущие обогреватели, и поглощает больше энергетического ресурса. Также такие конструкции часто оснащаются дымоходами, что делает их громоздкими и сложно переносимыми.

С принципом действия и конструктивными особенностями газовой тепловой пушки ознакомит схема. Генерируемый прибором тепловой поток распространяется с помощью вентилятора

Для самостоятельно сборки обогревателя нужно собрать следующий материал:

три метровые трубы различных диаметров (две по 8 см и одна 18 см);
стальные пластины, с помощью которых будет осуществляться крепление;
лист металла;
горелка газовая с пьезоподжигом;
осевой вентилятор.

Также потребуется разнообразный инструмент: дрель, сварочный аппарат, рулетка, уровень, болгарка, ножницы по металлу. Трубы можно заменить баллонами или огнетушителями подходящих диаметров. Болгарка понадобится для срезания дна и верхушки, а также укорачивания заготовок.

Работая в интенсивном режиме для отопления помещения площадью 15 квадратных метров сорокалитрового баллона хватает примерно на неделю. Работая, пушка сушит воздух, поэтому нужно его увлажнять

В трубе диаметром 18 см просверливаются два отверстия разных диаметров: 1 см и 8 см. Просверлить их нужно друг напротив друга.

От трубы с диаметром 8 см отрезается отрезок в 30 см, который будет представлять собой камеру сгорания. К этой трубе привариваются крепежи и в ней сверлится отверстие диаметром 1 см. Затем эта труба вставляется в первую трубу.

Из листа металла нужно вырезать заглушку. Она перекроет зазор между корпусом обогревателя и камерой сгорания. К корпусу приваривается камера сгорания, а к отверстию диаметром 8 см патрубок для вывода горячего воздуха. После этого приваривается заглушка. Убедившись в том, что газовая горелка плотно прикреплена к камере сгорания, можно просунуть шланг через сантиметровые отверстия.

Сзади устройства устанавливается вентилятор, а сверху дымоотвод. Для того чтобы обогреватель устойчиво стоял на поверхности следует приварить ножки. Газовая тепловая пушка эффективно отапливает помещения, экономно расходует газ. Однако при ее использовании следует придерживаться техники безопасности.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Что лучше в разных вариантах:

Теплообменник и печь-камин

Такой вариант подойдет для тех, кто планирует обогреть несколько комнат, но при этом любит живой огонь.

Теплообменник и печь-камин

Конструкция

Основным элементом такой системы является печь-камин, от которого во все стороны идут многочисленные трубы, заполненные теплоносителем (зачастую им выступает вода).

Жидкость может циркулировать как естественным путем, так и принудительно – при помощи специальных насосов. Иными словами, печь нагревает теплоноситель, а насосы разносят его по всей отапливаемой площади.

Печь с теплообменником

Установка теплообменника позволяет существенно повысить эффективность теплогенератора, а вместо одной комнаты, как в предыдущих вариантах, можно отапливать сразу две без каких-либо особых на то затрат.

Основные виды

Современный рынок предлагает массу разнообразных печей-каминов, и все они могут оборудоваться теплообменником при необходимости в обогреве большой площади

При этом кто-то обращает внимание на тип используемого топлива, кто-то на мощность. Ниже рассмотрены самые популярные варианты. Устройство на пеллетах, как можно судить из названия, отличается тем, что вместо дерева его заправляют пеллетами – экологически чистым топливом, которое производится путем прессования отходов деревообрабатывающей промышленности и поставляется в виде гранул

Устройство на пеллетах, как можно судить из названия, отличается тем, что вместо дерева его заправляют пеллетами – экологически чистым топливом, которое производится путем прессования отходов деревообрабатывающей промышленности и поставляется в виде гранул.

Пеллеты

Главной причиной популярности такого вида топлива является его низкая стоимость. Более того, при горении оно практически не выделяет сажи, поэтому принято считать, что за ним – будущее.

Не меньшей популярностью пользуются варочные печи, и причина тому – полифункциональность. С их помощью можно не только обогревать помещение, но и готовить пищу. Оригинально, практично и, наверное, даже романтично (имеется в виду приготовление пищи над камином).

Газовое оборудование

Хорошей альтернативой может послужить проведение газового отопления. Здесь используется магистральный газ. Такие котлы эффективные и надежные. КПД составляет 87% у самой простой модификации. У дорогих конденсационных модификаций этот показатель приближается к 97%.

Отопительный прибор компактный, безопасный и автоматизированный. Ему требуется обслуживание не чаще 1 раза в год. При этом в котельную приходится ходить исключительно для того, чтобы изменить настройки и проследить за их нормальным функционированием. По сравнению с твердотопливным, это довольно бюджетный агрегат.

Газовое оборудование имеет свои нюансы

Устройство системы

Итак, назначение приспособления – передавать температуру от одной среды к другой. Источниками тепла и теплоносителями могут быть различные жидкости, газы и пар. Нестабильные среды разделяются материалом, имеющим для этого подходящий показатель теплопроводности. Простейший пример теплообменника – обычный комнатный радиатор. Источник тепла – вода в отоплении. Нагреваемая среда – воздух в комнате. А разделяющий материал – металл, из которого сделан радиатор.

Большую роль в том, какой использовать промежуточный материал, имеет его степень теплопроводности. Лидерами по этому показателю являются серебро и медь. Но по понятным причинам, чаще всего применяется медь.

Медь в 7,5 раз лучше передаёт тепло, чем сталь, а пластик в 200 раз хуже, чем сталь. Получается, что при прочих равных условиях, 1,7 метра медной, 12 метров стальной и 2000 метров пластиковой трубы передадут одно и то же количество тепла.

По назначению, разделяют теплообменники на:

Первые содержат в себе холодный газ или жидкость. Контактируя с ним, разогретый теплоноситель остывает.

Устройство поверхностного теплоомбенника

И «нагреватели» и «охладители» могут различаться по конструкции:

Поверхностные (тот случай, когда среды контактируют через промежуточную поверхность).
Регенеративные (поочерёдная подача холодной и горячей среды к специальной насадке, которая, нагреваясь и охлаждаясь, регулирует температуру сред).
Смесительные (подача одной среды непосредственно в другую и их перемешивание).

Пластинчатые (множество пластин, собранных в кассеты, по лабиринтам которых проходит жидкость).
Змеевики (тонкая трубка, закрученная в спираль).
Труба в трубе.

Отопление на двух видах топлива может быть очень удобным, особенно когда возникают перебои с одним из источников обогрева. Котлы отопительные комбинированные имеют две камеры сгорания и производятся в разных исполнениях: газ – электричество, газ – уголь и так далее. Конструкцию системы и способы монтажа рассмотрим далее.

Особенности выбора терморегулятора для радиатора отопления рассмотрим тут.

Привычные способы отопления в некоторых ситуациях могут оказаться неудобными. Отопление без газа и дров может быть хорошей альтернативой. Здесь https://microklimat.pro/sistemy-otopleniya/bez-gaza-i-drov.html рассмотрим способы организации обогрева помещения без использования дров и газа.

Технические характеристики

Пластины и прокладки могут изготавливаться из различных материалов, их выбор зависит от назначения агрегата, ведь сфера применения подобных теплообменников весьма широка. Мы же рассматриваем системы отопления и ГВС, где они выступают в качестве теплосилового оборудования. Для этой сферы пластины делаются из нержавеющей стали, а прокладки – из резины NBR или EPDM. В первом случае теплообменник из нержавеющей стали может работать с водой, нагретой до максимальной температуры 110 ºС, во втором – до 170 ºС.

Расчет и подбор теплообменника осуществляется с помощью специализированного программного обеспечения по таким параметрам:

требуемая температура нагрева жидкости;
исходная температура теплоносителя;
необходимый расход нагреваемой среды;
расход теплоносителя.

Надо сказать, что преимущества пластинчатых теплообменников заключаются не только в скромных размерах и способности обеспечить большой расход. Дело в том, что диапазон подбираемых площадей обмена и расходов у рассматриваемых агрегатов чрезвычайно широк. Самые малые из них имеют площадь поверхности менее 1 м2 и рассчитаны на протекание 0.2 м3 жидкости за 1 час, а наибольшие – 2000 м2 при расходе свыше 3600 м3/ч. Ниже в таблице представлены технические характеристики, которые показывает эксплуатация пластинчатых теплообменников известного бренда ALFA LAVAL:

По исполнению теплообменные агрегаты бывают следующих видов:

разборные: наиболее распространенный вариант, позволяющий быстро и качественно осуществлять ремонт и обслуживание скоростного теплообменника;
паяные или сварные: такие аппараты не имеют резиновых прокладок, там пластины жестко соединены между собой и помещены в цельный корпус.

Заключение

Я прощаюсь со своим любимым читателем и желаю ему удачи в домашних заботах. Не бойтесь и беритесь за изготовление и установку теплообменника на дымовую трубу своими руками – вы сэкономите немалую сумму и получите чувство удовлетворение от выполненной самостоятельно работы. Делитесь полученной от меня полезной информацией в соцсетях, подписывайтесь сами и подписывайте своих друзей на рассылку с сайта.

Теплообменник – устройство, предназначенное для эффективной передачи тепла от одного теплоносителя другому.

Такой процесс может быть осуществлён несколько раз в одной системе, ведь частным случаем теплообменника является и радиатор отопления, и газовый или электрический котёл.

Наиболее распространённая модель теплообменника, используемая в системе отопления, представляет собой 2 металлические ёмкости, которые подобно матрёшке находятся одна в другой, и через металлическую стенку производят передачу тепла.

Достоинства такого механизма заключается в том, что благодаря герметичной конструкции не происходит взаимное перемешивание однородных сред, а при использовании разных по физическим свойствам теплоносителей не происходит перемешивания.
