Изготовление теплообменника для дома своими руками

Преимущества использования металлической печи в бане

Сегодня металлическая печь в бане уже является стандартной комплектацией, без которой сложно представить любимую многим оздоровительную процедуру. По сравнению с другими видами печей, она обладает рядом преимуществ:

  1. Простота монтажа. Ее легко изготовить своими руками.
  2. Легкая и простая эксплуатация.
  3. Она быстро растапливается.
  4. Обладает хорошей тягой.
  5. Высокая производительность.
  6. Экономична в расходе топлива и демократична в цене.

Но для того чтобы действительно максимально оценит все эти достоинства, необходимо научиться правильно её использовать!

Печь в парилке

Никто, конечно, не поспорит, что для бани идеальной является каменная печь. Но ее нужно растапливать не менее 5 часов, чтобы она по-настоящему начала отдавать свое тепло, представьте, сколько дров уйдет за это время. А это, в свою очередь, устраивает далеко не всех. Да и цена у кирпичного сооружения будет в разы больше, чем у металлической печи, облицованной камнем.

Схема движения воздушных масс

Кроме того, для того чтобы сложить кирпичную печку для бани, нужно обладать начальными навыками и знаниями печника, так как в этой конструкции нужно учесть множество нюансов, которые незаметны, но играют решающие роли!

Кирпичная печь

Металлическую же печь можно купить в готовом варианте, а обкладка не потянет за собой больших финансовых расходов.

Даже если сама по себе металлическая печь, купленная в готовом виде в магазине уже является украшением парилки, лучше сделать вокруг нее небольшой каменный фартук. Это значительно увеличит эффективность и производительность печи. Да и людям, находящимся в непосредственной близости от металлической конструкции, будет более комфортно, ведь металл «жарит» сильнее, чем камень или кирпич!

Металлическая печь без обкладки кирпичом

Какими необходимыми параметрами должна обладать металлическая печь для бани?

  1. Она должна иметь небольшие габариты, чтобы не загромождать пространство.
  2. Не следует выбирать слишком большую мощность, так как помещение бани, как правило, небольшое. Будет сложно контролировать оптимальный температурный режим.
  3. Характеристики печи должны четко соответствовать правилам пожаробезопасности.

Кроме того, необходимо учитывать и место, где располагается печь. Согласно нормам СНиПа, металлический агрегат должен располагаться на расстояние не менее 15 см от деревянных перекрытий.

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

  • на входе и выходе сваренной конструкции нарежьте резьбу;
  • с помощью муфты соедините вход теплообменника с системой отопления
  • используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

  • вблизи батарей отопления установите бак с трубкой-термонагревателем;
  • рядом с трубкой внутри бака установите анод;
  • через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.

Особенности и схема изготовления бойлера косвенного нагрева своими руками

По внешнему виду бойлер косвенного нагрева – это крупная накопительная емкость, независящая от источников энергии (газа, электричества и др.). Внутри бака, изготовленного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, как правило, расположенную внизу. Нагрев воды в бойлере происходит равномерно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для горячей воды устанавливается вверху. Для удобства пользования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем теплоизоляции.

Чертеж изготовления бойлера косвенного нагрева объемом 100 литров показан ниже:

Принципиальная схема работы бойлера:

Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратная охлажденная вода поступает обратно в котел.

Как безопасно эксплуатировать банную печь с теплообменником

Наверное, безопасность для каждого человека находится на первом месте, поэтому нужно правильно уметь эксплуатировать систему:

  1. Трубы, соединяющие части системы с баком нельзя неподвижно прикреплять к поверхности стены, так как они изменяют линейные параметры в процессе нагрева.
  2. Характеристики мощности теплообменника не должны быть больше 10% мощности печи.
  3. Выбор объёма бака для воды должен, проводится в соответствии с тем, что время прогрева последнего должно происходить на протяжении 2-х часов после розжига топлива в топке. В противном случае вода превратиться в пар.
  4. Нельзя заполнять систему водой, когда она разогрета до высоких температур.
  5. Для уплотнения резьбовых соединений системы нужно использовать прокладки способные выдержать высокую температуру.

На строительном рынке существует огромный ассортимент отопительных систем для бани с теплообменником и без него. Однако и самостоятельно можно соорудить теплообменник для банной печи при наличии необходимых инструментов и навыков проведения сварочных работ.

Отопление дома бойлером

Хорошее отопление – это один из самых важных факторов, отличающих комфортный дом от дома, в котором человек не может чувствовать себя уютно. Сегодня существует множество традиционных систем отопления, с помощью которых можно обогреть загородный дом любого размера. Одной из самых популярных систем является газовое отопление. Природный газ считается у нас одним из самых дешевых теплоносителей. Но, к сожалению, газопроводы протянуты далеко не везде. Поэтому большой популярностью пользуются системы отопления, в которых используется другой теплоноситель – например, горячая вода. А основой такой системы может стать обыкновенный бойлер.

Установка теплообменника в банной печи

При выборе теплообменника следует, прежде всего, отталкиваться от объемов и мощности топочной камеры печи. Мощная печь, скорее всего, уже будет содержать в себе теплообменник.

Однако такая вода лучше всего подходит для обогрева контура. Так как она имеет высокую температуру на выходе, что создает разность давления, которое заставляет воду двигаться по трубам. Внутренний теплообменник не способен произвести большое количество горячей воды.

  • Решением проблемы может стать выносной, самоварный бак. При этом стоит учитывать, что дым в печи с внутренним теплообменником имеет меньшую температуру, нежели в обычной печи. Разность может составлять 50-100 градусов. Поэтому дополнительный теплообменник здесь дожжен быть небольшого объема в 20-80 литров.
  • Бак для трубы агрегата без внутреннего теплообменника может быть и значительно большего размера – до 150 литров.
  • Изготовление и установка внешних баков не требует дополнительных усилий. Для этого используются металлические листы или готовые баки. Монтируются они одновременно с созданием трубы. При этом сама труба может иметь более короткую длину, так как на выходе в стену или крышу температура в ней будет существенно ниже обычной.
  • Сложность в установке встроенных теплообменников связана не с ними самими, так как они полностью интегрированы в печь, а с монтажем отеплительного контура.

Если дополнительный насос здесь не запланирован, то длина труб не должна быть больше 10 метров. Для большей длины контура следует устанавливать насосы для принудительной циркуляции.

При выборе и установке теплообменника не стоит также забывать и о том, что любые емкости с водой требуют обслуживания и регулярного очищения от накипи. Эксплуатировать баки в этом плане значительно проще.

Каждый хозяин сам себе выбирает, как ему сделать баню более комфортной и высокотехнологичной. Но всегда будет разумным сочетание сразу нескольких способов, а домашние и гости это безусловно оценят.

Что делать с регулятором мощности?

Маленькое, недорогое устройство значительно сэкономит средства и поможет выставлять на теплообменнике нужную вам температуру.

Чтобы установить его на трубку теплообменника, нужно клеммами подключить термостат, а потом провода питания.

Теплообменник может стать отличным дополнением к печи, он повысит её эффективность. Его можно установить на вентиляционных отверстиях и греть проходящий в дом воздух, обеспечить дом горячей водой, заставить обычную печь отдавать больше тепла и много другое.

Печь на даче – не лишняя конструкция, так как в межсезонье погода может быть непредсказуемой. Кирпичная печь для дачи своими руками: виды печей, правильный выбор места, рекомендации по работе.

О том, как правильно рассчитать мощность отопительного котла, читайте в этой статье.

Чем и как соединять внешний бак с теплообменником

Теплообменники для бани применяют в строительстве из устойчивых к жару материалов. Все детали, взаимодействующие с печкой, нагреваются. Поэтому патрубки делают из нержавеющей стали. Чугунные детали подвержены коррозии, их использовать нерационально. Трубопровод из пластика или гибкие шланги допускается применять при установке конструкции для бани своими руками.

Современные технологии помогают выбирать разнообразный материал для конструкции. Главное требование – стойкость к жару. Тангит, паронит для уплотнителей и соединений на стыках и поворотах станут отличным решением при строительстве печи для бани.

Кран для слива необходимо присоединить к резервуару с водой. Слив производится, чтобы не допустить в мороз замерзания воды, которая разорвет трубы. Консервация системы на зимнее время потребует профилактических действий для сохранения работоспособности теплообменника в бане.

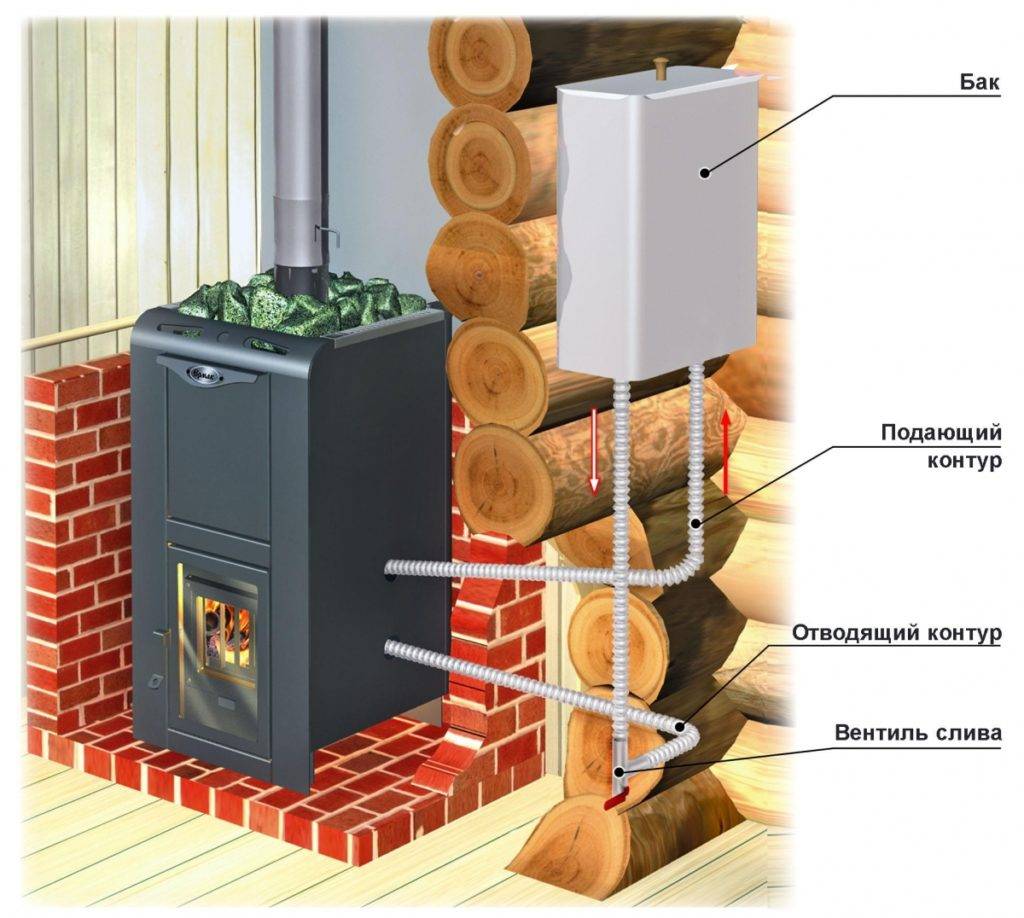

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

  1. Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
  2. Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
  3. Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Лучшие модели

Для того чтобы начать с чего-то выбор эффективного теплообменника для палатки, можно ориентироваться на рейтинг лучших моделей, представленный следующими брендами.

«ГЕК»

Является достаточно популярной торговой маркой. Производит она разную продукцию, в том числе и теплообменники. Их характерной особенностью является сбалансированность всех показателей. Многими покупателями отмечается долговечность этих моделей. Из других плюсов можно также отметить наличие в комплекте вентилятора и трубы для вывода продуктов горения. Материал, из которого произведена горелка – оцинкованная сталь. Она не восприимчива к коррозии, а также достаточно крепкая.

Недостатки тоже имеются. Главный из них – мягкость материала, из которого сделана гофра и вентилятор. При неаккуратной транспортировке эти детали могут деформироваться.

«Омский»

Данная модель производится компаний «Сибтермо». Как утверждает производитель, его модели будет достаточно, чтобы обогреть небольшую палатку. В комплекте вместе с горелкой идут 2 кулера для конвекции воздуха. Теплообменник изготовлен из алюминия, который имеет высокую теплопроводность. Минусом данной модели является неполный комплект нужных деталей. Так, в покупном наборе не предусмотрены датчик углекислого газа, дымовая труба и сумка для транспортировки.

«Суховей»

Данная модель изготовлена из нержавеющей стали, а дымовая труба из алюминия. В целом вес теплообменника является довольно низким. За счёт разных хитростей конструкции его КПД выше, чем среднее значение этого показателя на рынке. В комплекте с горелкой дополнительно идут вентилятор и три дымохода.

Важной и интересной особенностью «Суховея» является возможность настраивать обороты вентилятора. Это позволяет экономить электричество в тех случаях, когда температура горелки невысокая, и наоборот, сделать максимальную производительность при больших температурах. Минусом можно назвать слегка завышенную цену на данную модель

Минусом можно назвать слегка завышенную цену на данную модель.

«Десна БМ»

Очень компактный вариант теплообменника, который отлично подойдёт для обогревания небольшой палатки. Особенностью данного аппарата является возможность переключения двух режимов: экономного и турбо. В экономном режиме расход топлива становится минимальным, а общее КПД возрастает.

«Урал»

Ещё один компактный и производительный теплообменник. Имеется выбор из трёх комплектов: маленький, средний и большой. Каждый из них имеет разную стоимость и комплектацию. Сама горелка имеет выдвижные ножки, что убирает риск их потерять. Также выделяется то, что модель имеет 2 вентилятора, благодаря чему нагрев палатки идёт более равномерно.

Это была только часть тех моделей, которыми наполнен рынок товаров. Также можно выделить следующие бренды, которые выделяются на общем фоне:

«Рипус»;

Классификация отопительных элементов

Чтобы сделать дом более тёплым, необходимо встраивать водный теплообменник в печь. Он является наиболее практичным. Объясняется это тем, что за счёт этого устройства тепловая энергия лучше передается водой. Воздушный аппарат тоже может применяться для аналогичных целей. Есть вариант с установкой на дымоход снаружи.

Выпускаемые на сегодня отопительные устройства имеют теплообменники, максимально приспособленные для нагрева воды. В промышленных условиях такие приборы изготавливают из меди. Формируется труба, имеющая вид змеевика. Вдоль ее изгибов присутствует большое количество пластин, обеспечивающих значительную площадь теплообмена. Оборудовать у себя в жилище самодельный теплообменник, который максимально совпадал бы со строением заводского, нереально. Вот почему приходится подбирать варианты попроще.

Принцип работы теплообменника

Давайте разберемся, как работает теплообменник для отопления. Рассмотрим пластинчатый паяный теплообменник, который собран на заводе. У него есть четыре выхода, следовательно, два контура. Теплообменник служит разделителем потоков по температуре, по давлению. Таким образом, можно разделить различные теплоносители,  жидкости и кислоты.

Теперь разберём принцип работы теплообменника для отопления в доме. На один контур теплообменника подключаются теплые полы, а на другой контур — теплоцентраль (подача и обратка). Напрямую подключать центральный теплоноситель к теплым полам нельзя, так как это может привести к их порче за короткий промежуток времени. На это есть ряд весомых причин. Во-первых, в центральных теплосетях большое давление. Во-вторых, большая температура. И, в третьих, в теплоносителе содержится много химических реактивов и растворенного железа.

Теплообменник состоит из трех групп пластин:

  1. Набранная пластина из центральной системы отопления с большой температурой и высоким давлением,
  2. Набранная пластина автономной системы отопления с небольшим давлением,
  3. Разделительная пластина, которая имеет небольшую толщину и осуществляет процесс передачи тепла от центральной системы отопления к автономной системе.

Мощность теплообменника зависит от количества пластин и их размеров. На любой теплообменник необходимо поставить очистительный фильтр, который будет удерживать различные грубые частицы (стружки, окалины, мелкие частицы). Периодически его необходимо промывать специальными средствами. В настоящее время на рынке представлен большой выбор подобных средств.

Простая конструкция: змеевик


Более простая конструкция — змеевикиз медной или алюминиевой трубки

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

  • труба из меди, алюминия или стали — около 3 метров;
  • гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
  • накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
  • шаровый вентиль для слива системы.

Последовательность выполнения работ:

  1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
  2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
  3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
  4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
  5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

  • С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
  • С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
  • С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

  • С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
  • С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход. Он представляет собой цилиндрический корпус, по которому проходят несколько полых труб. Подсос воздуха происходит снизу, нагреваясь в трубе, он выходит из теплообменника, увеличивая КПД печи на 15-20%. Воздуховоды можно вывести в соседнее помещение, обогрев таким образом от одной печи несколько комнат или секций гаража.

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Как рассчитать теплообменник

Делать расчет змеевикового теплообменника нужно обязательно, иначе его тепловой мощности может не хватить на обогрев помещения. Система отопления предназначена для компенсации теплопотерь. Соответственно узнать точное количество требуемой тепловой энергии мы можем только исходя из теплопотерь здания. Сделать расчет достаточно сложно, поэтому в среднем берут 100 Вт на 1 м. кв при высоте потолков 2,7 м.

Между витками должен быть зазор.

Также для расчета потребуются следующие значения:

  • число Пи;
  • диаметр трубы, которая есть в наличии (возьмем 10 мм);
  • лямбда теплопроводности металла (для меди 401 Вт/м*К);
  • дельта температуры подачи и обратки теплоносителя (20 градусов).

Для определения длины трубы нужно общую тепловую мощность в Вт поделить на произведение вышеперечисленных множителей. Рассмотрим на примере медного теплообменника с требуемой тепловой мощностью в 3 кВт – это 3000 Вт.

Из данного расчета получается, что вам потребуется 11,91 м медной трубы диаметром 10 мм, чтобы тепловая мощность змеевика составляла 3 кВт.

Монтаж теплообменника и его проверка

Специалисты знают, что обменник лучше всего монтировать одновременно со строительством печи. Таким образом владелец жилья избежит необходимости разбирать старую печь или разрушать часть ее кладки.

Для монтажа данного устройства необходимо:

  • подготовить фундамент печи и установить на него змеевик обменника;
  • при кладке печи оставить входные и выходные отверстия для труб радиатора;
  • после окончания кладки дать раствору высохнуть, после чего произвести проверку получившейся отопительной системы.

Как проверить теплообменник, можно узнать из технической литературы. Самый простой способ — это просто подать воду в систему и зажечь печь. В результате вы проверите сварочные швы радиатора, соединения труб.

Если не циркулирует жидкость или вы обнаружили течь, нужно перебрать всю систему. Чтобы этого не произошло, при изготовлении резервуара обменника необходимо использовать сталь толщиной 2,5 мм, а швы должны быть минимальной ширины.

Стоит обратить внимание на обеспечение пожаробезопасности изготовленного теплообменника. Нельзя допускать появления открытого огня или утечек газа или электричества

Если владелец самостоятельно изготовил теплообменный элемент отопительной системы, то для ввода ее в эксплуатацию следует пригласить опытного сантехника, который заметит дефекты и даст рекомендации по устранению.

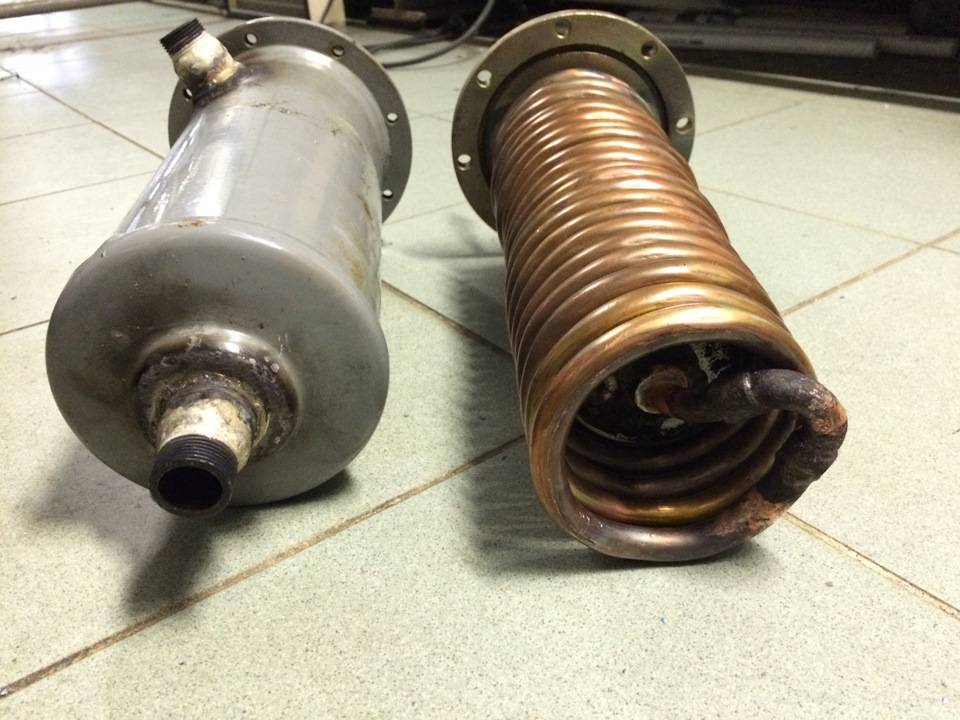

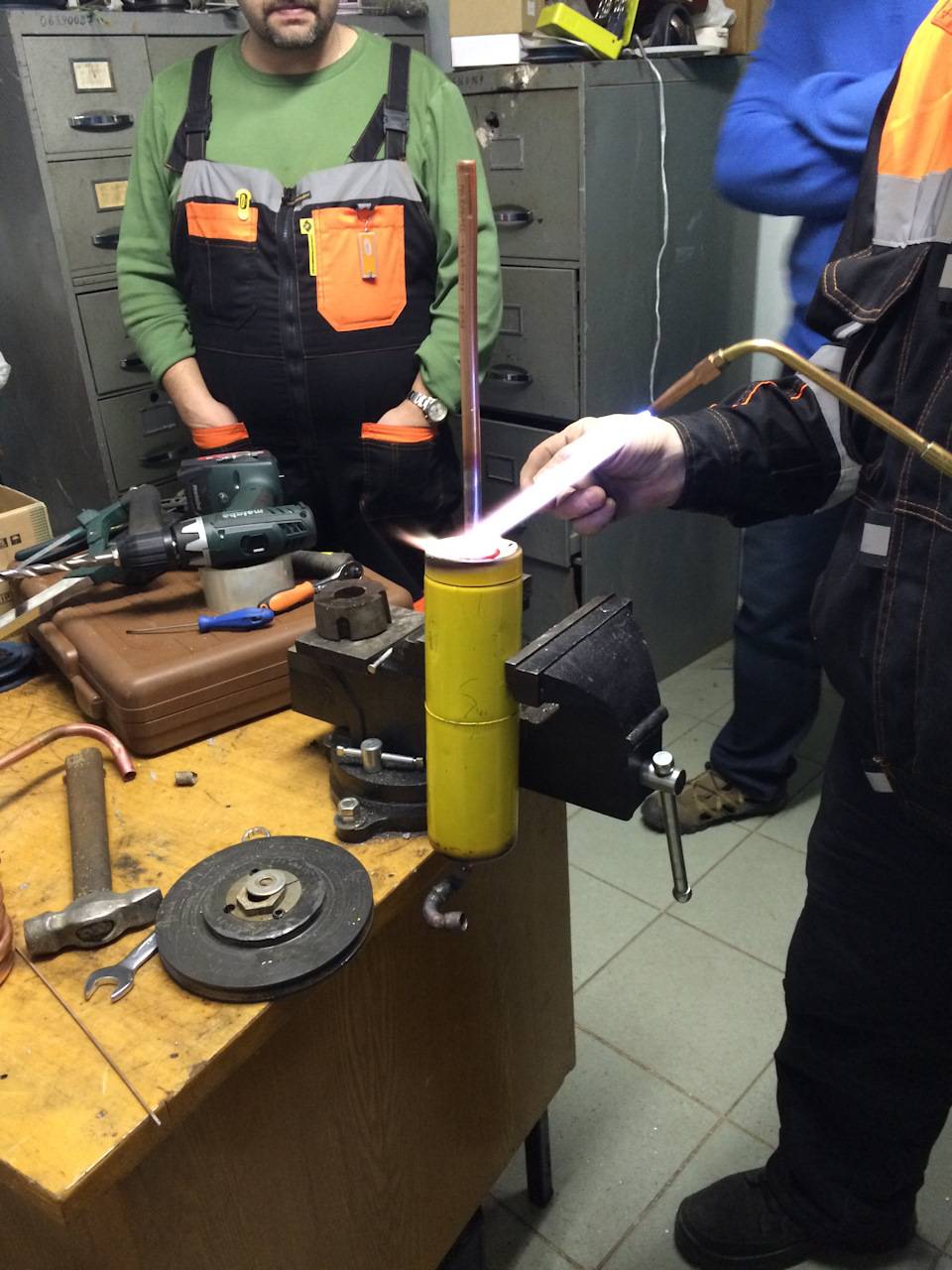

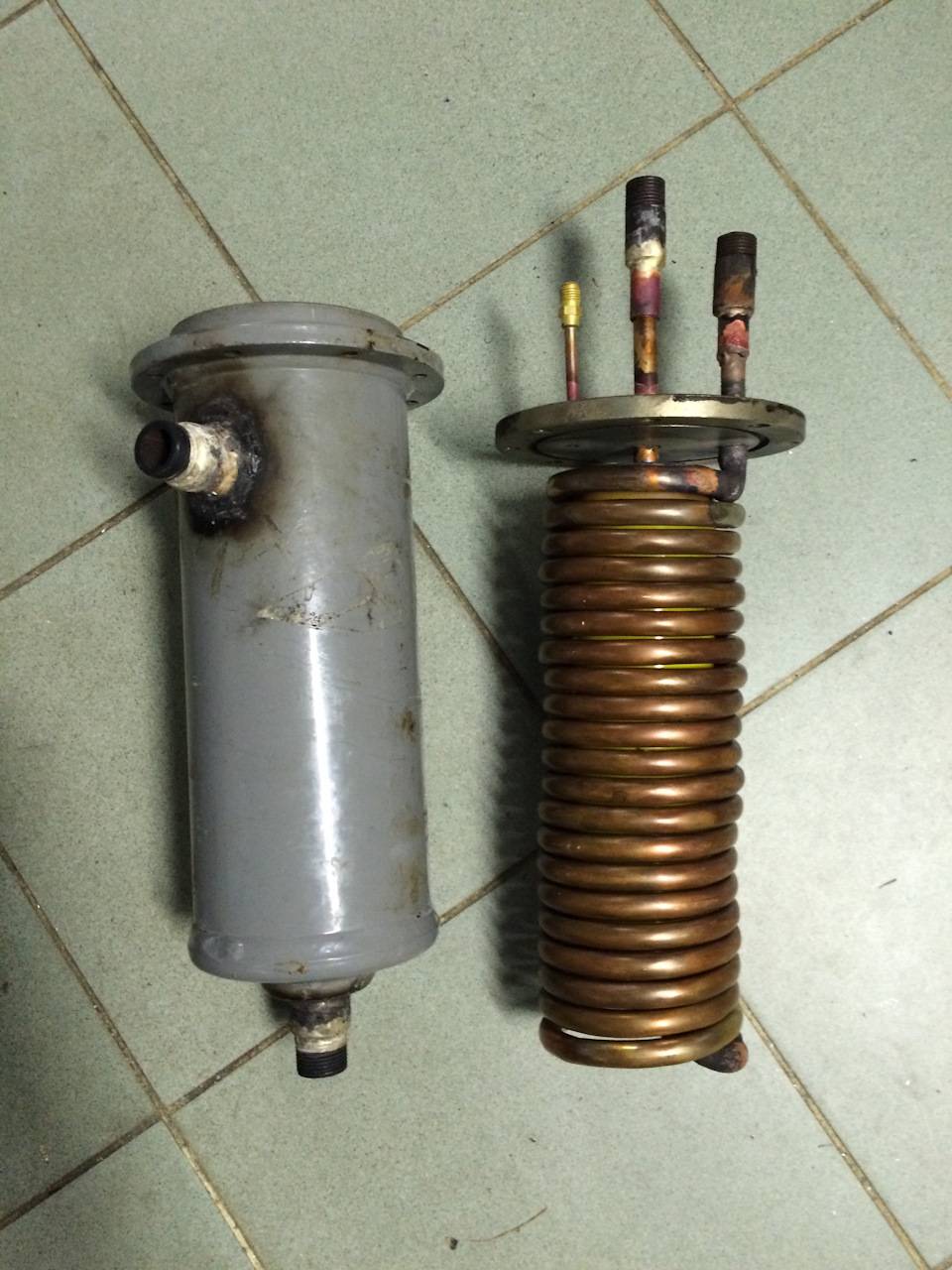

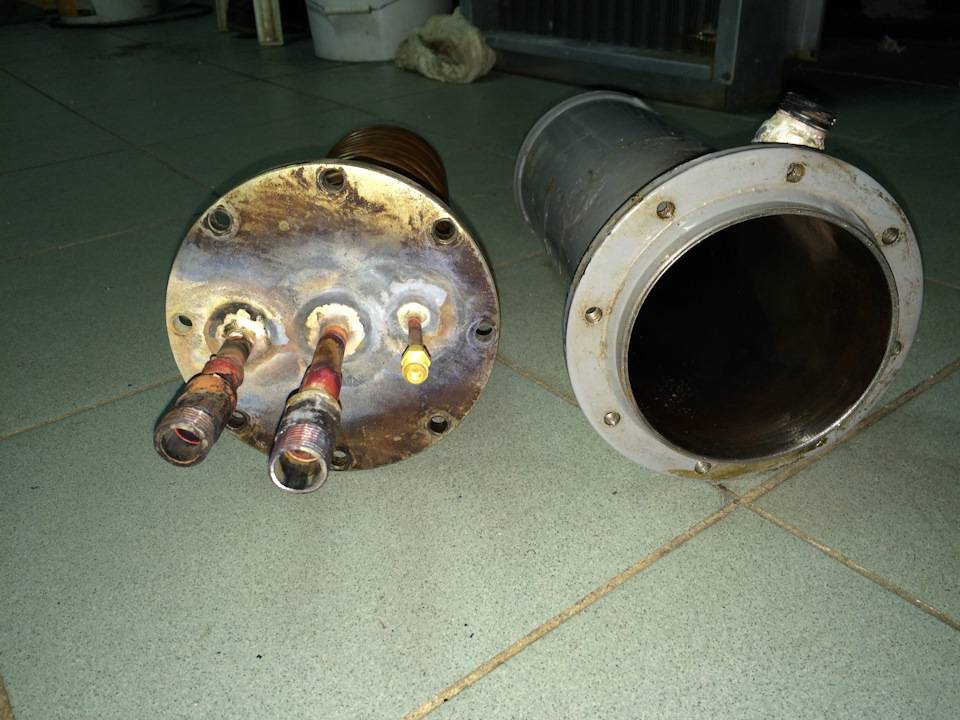

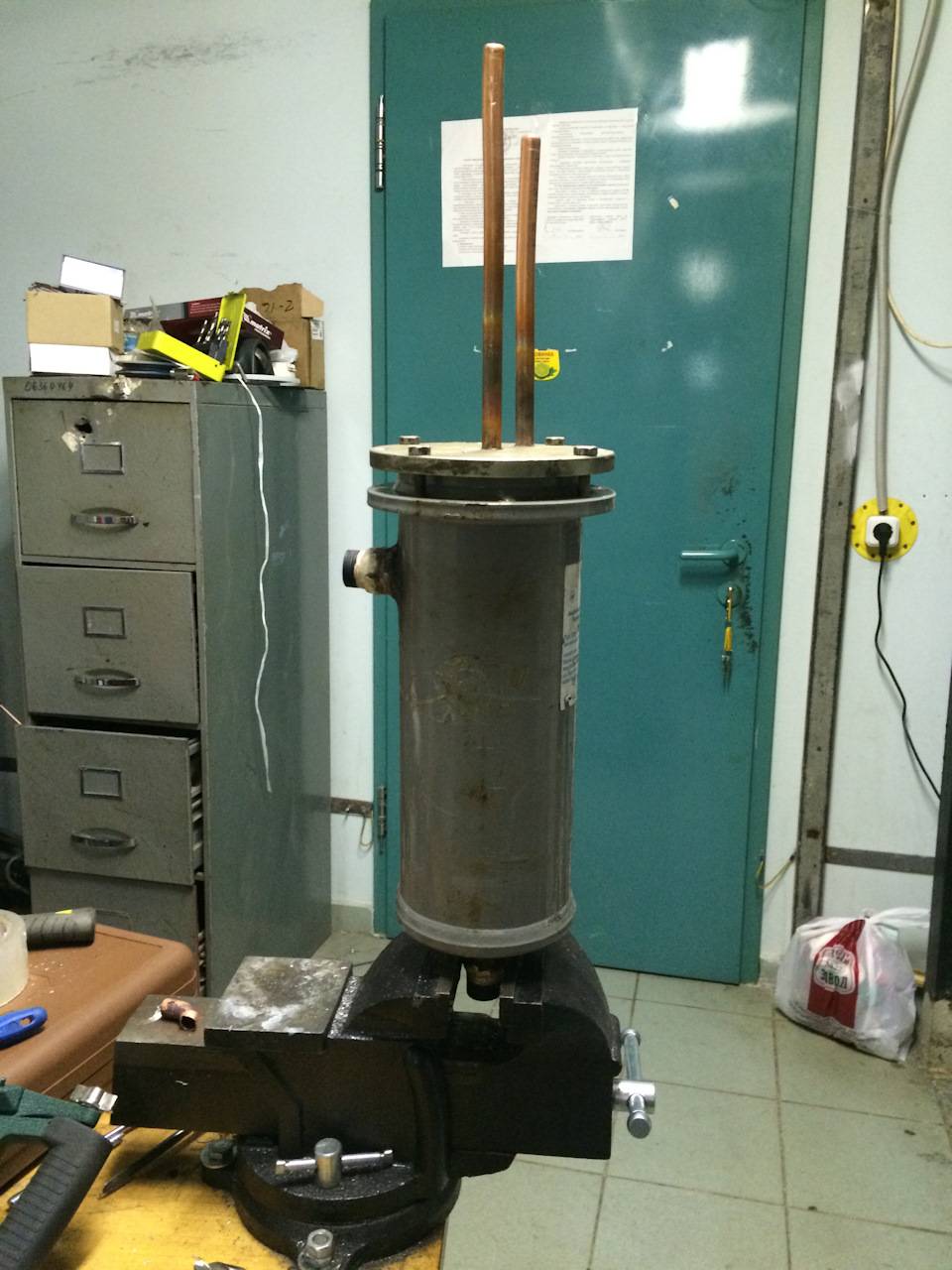

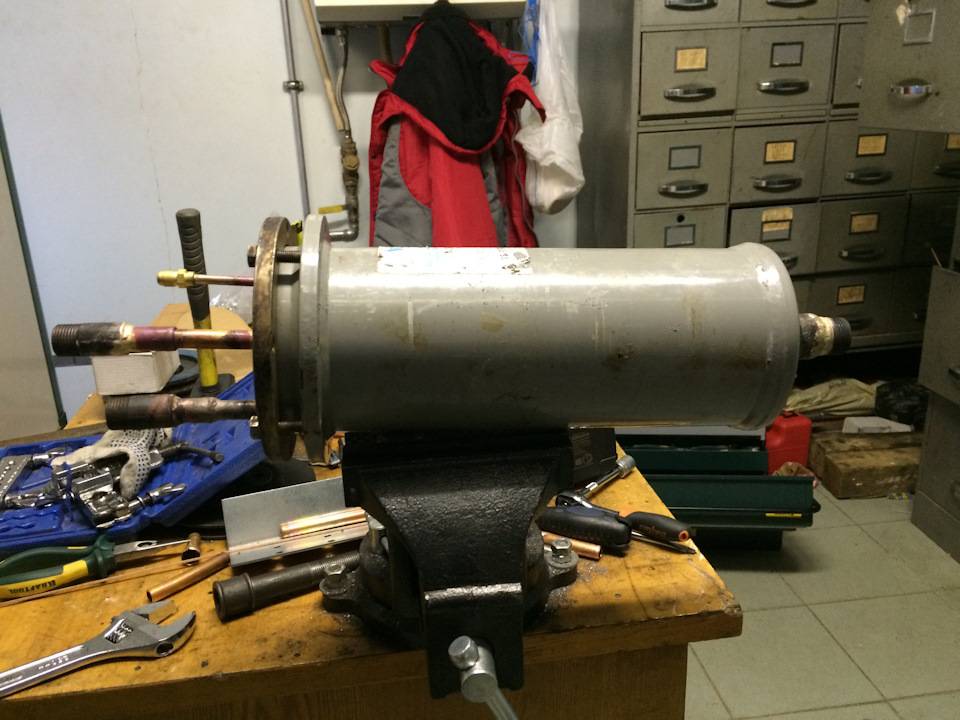

Приветствую всех!Появилась у меня необходимость в теплообменнике жидкостном. Поискал готовые решения и был удивлён ценами…Решил попробовать сам.Благо на работе нашлись все материалы.Фото не много, но суть ясна.Жду комментариев )).

Где устанавливаются змеевиковые теплообменники

Метод теплообмена зависит от того, где устанавливается змеевик:

  • котел;
  • бойлер косвенного нагрева;
  • теплоаккумуляторы.

В котле стоят змеевики с оребрением.

В котле пламя нагревает воду в змеевике, а потом она расходится по всей системе, отдавая тепловую энергию в помещение конвективным методом через радиаторы отопления. Некоторые из них также относятся к категории змеевиковых теплообменников. Например, полотенцесушители и регистры отопления из круглой или профильной трубы.

Контакт с открытым пламенем накладывает некоторые требования к эксплуатационным качествам металла, который использовался в производстве. Акцент делается на надежности и долговечности. Поэтому чаще всего используют сталь и чугун. Последний считается самым лучшим вариантом.

В бойлере и теплоаккумуляторе приоритетное значение имеет скорость теплообмена и устойчивость к коррозии. В данном случае нет ничего лучше, чем медь. Главное, чтобы она не контактировала с алюминием. Между этими металлами происходит реакция, которая приводит к химической коррозии.

Подбор материала

Следует сразу отметить, что в домашних условиях создать теплообменник как на заводе практически невозможно. Вместе с тем, самодельная конструкция по функционалу не будет уступать созданной на предприятии.

Можно придать любую форму конструкции, но наиболее популярными вариантами является система, выполненная из нескольких металлических труб в виде решетки или пластин

В связи с тем, что температура горения достаточно высокая, тем более когда в качестве топлива используется уголь, следует особое внимание уделить выбору материала, а также уровню качества швов сварки. Кроме того, важную роль имеет тип металла, поскольку у каждого своя теплопроводность

Если взять медную трубу, то она в 7 раз будет превышать коэффициент теплопроводности, чем аналогичная труба, изготовленная из стали. При идентичном диаметре и объеме передаваемого тепла достаточно 3,5 метра медной трубы, при этих же параметрах стальной понадобится 27 метров.

Нагревательные элементы из меди самые дорогие, но эффективные. Если нет возможности потратиться на приобретение таких материалов, можно приобрести стальные трубы, но при этом их диаметр должен быть не менее 3,5 сантиметров.

Для справки! В том случае, если в качестве топлива будет использоваться уголь, то наиболее рациональным вариантом будет установка теплообменника из чугуна. Это самый прочный и теплоустойчивый металл. Кроме того, в качестве нагревательного элемента можно использовать старые чугунные батареи.
