Пошаговый расчет тепловой нагрузки на отопление здания: примеры, формула

Расчет норм по отоплению в квартире

Расчет тепловых утечек для коммунальной службы с целью открытия спора, как правило, не дает результата. Причина в том, что существуют стандарты теплопотерь. Если дом введен в эксплуатацию, то требования выполнены. При этом приборы отопления соответствуют требованиями СНИП. Замена батарей и отбор большего количества тепла запрещен, так как радиаторы установлены по утвержденным строительным стандартам.

Методика расчета норм по отоплению в частном доме

Расчеты можно сделать вручную, используя несложную формулу или калькулятор на сайте. Программа помогает рассчитать необходимую мощность системы отопления и утечки тепла, характерные для зимнего периода. Расчеты осуществляются для определенного теплового пояса.

Основные принципы

Методика включает в себя целый ряд показателей, которые в совокупности позволяют оценить уровень утепления дома, соответствие стандартам СНИП, а также мощность котла отопления. Как это работает:

Чем хуже утеплен дом, тем выше расход тепла от системы отопления

По объекту проводится индивидуальный или усредненный расчет. Основной смысл проведения подобного обследования состоит в том, что при хорошем утеплении и малых утечках тепла в зимний период можно использовать 3 кВт. В здании той же площади, но без утепления, при низких зимних температурах потребляемая мощность составит до 12 кВт. Таким образом, тепловую мощность и нагрузку оценивают не только по площади, но и по теплопотерям.

Основные теплопотери частного дома:

• окна – 10-55%;
• стены – 20-25%;
• дымоход – до 25%;
• крыша и потолок – до 30%;
• низкие полы – 7-10%;
• температурный мост в углах – до 10%

Специфика расчетов

Данную методику еще можно встретить под названием «теплотехнический расчет». Упрощенная формула имеет следующий вид:

Qt = V × ∆T × K / 860, где

Qt – тепловая нагрузка на объем помещения;

V – объем помещения, м³;

∆T – максимальная разница в помещении и вне помещения, °С;

К – оценочный коэффициент тепловых потерь;

860 – коэффициент перехода в кВт/час.

Коэффициент тепловых потерь К зависит от строительной конструкции, толщины и теплопроводности стен. Для упрощенных расчетов можно использовать следующие параметры:

• К = 3,0-4,0 – без теплоизоляции (неутепленное каркасное или металлическое строение);
• К = 2,0-2,9 – малая теплоизоляция (кладка в один кирпич);
• К = 1,0-1,9 – средняя теплоизоляция (кирпичная кладка в два кирпича);
• К = 0,6-0,9 – хорошая теплоизоляция по стандарту.

Данные коэффициенты усредненные и не позволяют оценить теплопотери и тепловую нагрузку на помещение, поэтому рекомендуем воспользоваться онлайн-калькулятором.

Как выполнить подсчеты на онлайн калькуляторе

Чтобы получить нужные величины, стоит ввести в онлайн калькулятор регион, в котором будет эксплуатироваться постройка, выбранный материал и предполагаемую толщину стен. В сервис занесены сведения по каждой отдельной климатической зоне:

• t воздуха;
• средняя температура в отопительный сезон;
• длительность отопительного сезона;
• влажность воздуха.

Температура и влажность внутри помещения — одинаковы для каждого региона Сведения, одинаковые для всех регионов:

• температура и влажность воздуха внутри помещения;
• коэффициенты теплоотдачи внутренних, наружных поверхностей;
• перепад температур.

Чтобы дом был теплым, и в нем сохранялся здоровый микроклимат, при выполнении строительных работ нужно обязательно выполнять расчет теплопроводности материалов стены. Это несложно сделать самостоятельно или воспользовавшись онлайн калькулятором в интернете. Подробнее о том, как пользоваться калькулятором, смотрите в этом видео:

Для гарантировано точного определения толщины стен можно обратиться в строительную компанию. Ее специалисты выполнят все необходимые расчеты согласно требованиям нормативных документов.

Теплотехнические качества

От теплотехнических характеристик наружных конструктивных элементов строений зависит:

• Влажностный режим элементов конструкции.
• Температура внутренних конструкций, которая обеспечивает отсутствие на них конденсата.
• Постоянная влажность и температура в помещениях, как в холодное, так и в теплое время года.
• Количество тепла, которое теряется зданием в зимний период времени.

Итак, исходя из всего перечисленного выше, теплотехнический расчет конструкций считается немаловажным этапом в процессе проектирования зданий и сооружений, как гражданских, так и промышленных. Проектирование начинается с выбора конструкций – их толщины и последовательности слоев.

Теплотехнический расчет: пример расчета для наружных стен

Для расчета необходимо определить следующие основные параметры:

tв = 20°C – это температура воздушного потока внутри здания, которая принимается для расчета ограждений по минимальным значениям наиболее оптимальной температуры соответствующего здания и сооружения. Принимается она в соответствии с ГОСТом 30494-96.

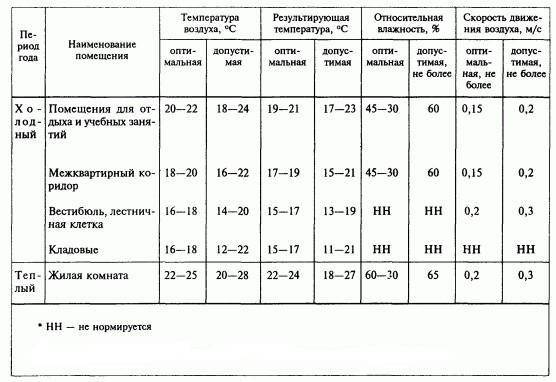

• По требованиям ГОСТа 30494-96 влажность в помещении должна составлять 60%, в результате в помещении будет обеспечен нормальный влажностный режим.
• В соответствии с приложением B СНиПа 23-02-2003, зона влажности сухая, значит, условия эксплуатации ограждений – A.
• t_н = -34 °C – это температура наружного воздушного потока в зимний период времени, которая принимается по СНиП исходя из максимально холодной пятидневки, имеющей обеспеченность 0,92.
• Z_от.пер = 220 суток – это длительность отопительного периода, которая принимается по СНиПу, при этом среднесуточная температура окружающей среды ≤ 8 °C.
• T_от.пер. = -5,9 °C – это температура окружающей среды (средняя) в отопительный период, которая принимается по СНиП, при суточной температуре окружающей среды ≤ 8 °C.

Расчет потерь тепла по площади помещений

Первым методом расчета тепловой нагрузки системы отопления пользуются для укрупненного определения мощности системы отопления всего дома и общего понимания количества и типа радиаторов, а также мощности котельного оборудования. Так как метод не учитывает регион строительства (расчетную наружную температуру зимой), количество потерь тепла через фундаменты, крыши или нестандартное остекление, то количество потерь тепла, рассчитанное укрупненным методом исходя из площади помещения, может быть как больше, так и меньше фактических значений.

Источники теплопотерь здания

А при использовании современных теплоизоляционных материалов мощность котельного оборудования может быть определена с большим запасом. Таким образом, при устройстве систем отопления возникнет большой перерасход материалов и будет приобретено более дорогостоящее оборудование. Поддержание комфортной температуры в помещениях будет возможно только при условии, что будет установлена современная автоматика, которая не допустит перегрева помещений выше комфортных температур.

Тем не менее, этим способом определения мощности систем отопления пользуются достаточно часто. Следует только понимать, в каких случаях такие укрупненные расчеты приближены к реальности.

Итак, формула для укрупненного определения количества теплопотерь выглядит следующим образом:

Q=S*100 Вт (150 Вт),Q — требуемое количество тепла, необходимое для обогрева всего помещения, ВтS — отапливаемая площадь помещения, м?Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.

При использовании первого метода для укрупненного метода расчета тепловой мощности следует ориентироваться на следующие рекомендации:

• В случае, когда в расчетном помещении из наружных ограждающих конструкций имеются одно окно и одна наружная стена, а высота потолков менее трех метров, то на 1м2 отапливаемой площади приходится 100 Вт тепловой энергии.
• При расчете углового помещения с двумя оконными конструкциями или балконными блоками либо помещение высотой более трех метров, то в диапазон удельной тепловой энергии на 1 м2 составляет от 120 до 150 Вт.
• Если же прибор отопления в будущем планируется устанавливать под окном в нише либо декорировать защитными экранами, поверхность радиаторов и, следовательно, их мощность необходимо увеличить на 20-30%. Это обусловлено тем, что тепловая мощность радиаторов будет частично тратиться на прогрев дополнительных конструкций.

Недостатки расчета по площади

Расчет, основанный на площадном показателе, не отличается большой точностью

Здесь не принят во внимание такой параметр, как климат, температурные показатели как минимальные, так и максимальные, влажность. Из-за игнорирования многих важных моментов расчет имеет значительные погрешности

Часто стараясь перекрыть их, в проекте предусматривают «запас».

Если все же для расчета выбран этот способ, нужно учитывать следующие нюансы:

1. При высоте вертикальных ограждений до трех метров и наличии не более двух проемов на одной поверхности, результат лучше умножить на 100 Вт.
2. Если в проект заложен балкон, два окна либо лоджия, умножают в среднем на 125 Вт.
3. Когда помещения промышленные или складские, применяют множитель 150 Вт.
4. В случае расположения радиаторов вблизи окон, их проектную мощность увеличивают на 25%.

Формулы расчёта

Исходя из общих потребностей здания в тепловой энергии и технических характеристик постройки, с целью определения оптимального количества теплоты за единицу времени могут использоваться разные стандартные формулы.

При отсутствии приборов учёта: Q = V × (Тх - Тy) / 1000

Обозначение	Параметр
V	Объём теплового носителя в отопительной системе
Тх	Показатели температурного режима нагретого теплоносителя (60-65оС)
Тy	Исходная температура не нагретого теплового носителя
1000	Стандартный поправочный числовой множитель

Схема отопления с замкнутым типом контура:

Qот = α × qо × V × (Тв - Тн.р) × (1 + Kн.р) × 0,000001

Обозначение	Параметр
α	Корректирующий погодные характеристики числовой множитель при уличном температурном режиме, отличном от минус 30оС
V	Показатели объёма строения в соответствии с наружными замерами
qо	Отопительный удельный показатель при температурном режиме -30оС
tв	Расчётные показатели внутреннего температурного режима в строении
tн.р	Расчётный режим наружного температурного режима для проектирования отопительной системы
Kн.р	Поправочный числовой множитель в виде соотношения теплопотерь с инфильтрацией и тепловой передачей посредством внешних конструктивных элементов

Применение поправочного числового множителя

При выполнении расчётов тепловой нагрузки обязательно учитывается поправочный числовой множитель, при помощи которого определяется отличие расчётного температурного режима наружного воздуха для проектов отопительных систем. В таблице представлены поправочные числовые множители для различных климатических зон, расположенных на территории Российской Федерации.

-35оС	-36оС	-37оС	-38оС	-39оС	-40оС
0,95	0,94	0,93	0,92	0,91	0,90

В других регионах России, где расчётный температурный режим наружных воздушных масс при проектировании отопительной системы находится на уровне минус 31°С или ниже, значения расчётных температур внутри обогреваемых помещений принимаются в соответствии с данными, приведёнными в действующей редакции СНиП 2.08.01-85.

На что обратить внимание при расчётах

В соответствии с действующим СНиП, на каждые 10 м2 обогреваемой площади должно приходится не менее 1 кВт тепловой мощности, но при этом в обязательном порядке учитывается так называемый региональный поправочный числовой множитель:

• зона с умеренными климатическими условиями – 1.2-1.3;
• территория южных регионов – 0.7-0.9;
• районы крайнего севера – 1.5-2.0.

Кроме прочего, немаловажное значение имеет высота потолочных конструкций и индивидуальные тепловые потери, которые напрямую зависят от типовых характеристик эксплуатируемого строения. Как правило, на каждый кубометр полезной площади затрачивается 40 ватт тепловой энергии, но при выполнении расчётов потребуется также учитывать следующие поправки:

• наличие окна – плюс 100 ватт;
• наличие двери – плюс 200 ватт;
• угловое помещение – поправочный числовой множитель 1.2-1.3;
• торцевая часть здания – поправочный числовой множитель 1.2-1.3;
• частное домовладение – поправочный числовой множитель 1.5.

Практическое значение имеют показатели потолочного и стенового сопротивления, потери тепла через конструкции ограждающего типа и функционирующую вентиляционную систему.

Вид материала	Уровень термического сопротивления
Кирпичная кладка в три кирпича	0,592 м2 × с/Вт
Кирпичная кладка в два с половиной кирпича	0,502 м2 × с/Вт
Кирпичная кладка в два кирпича	0,405 м2 × с/Вт
Кирпичная кладка в один кирпич	0,187 м2 × с/Вт
Газосиликатные блоки толщиной 200 мм	0,476 м2 × с/Вт
Газосиликатные блоки толщиной 300 мм	0,709 м2 × с/Вт
Бревенчатые стены толщиной 250 мм	0,550 м2 × с/Вт
Бревенчатые стены толщиной 200 мм	0,440 м2 × с/Вт
Бревенчатые стены толщиной 100 мм	0,353 м2 × с/Вт
Деревянный неутеплённый пол	1,85 м2 × с/Вт
Двойная деревянная дверь	0,21 м2 × с/Вт
Штукатурка толщиной 30 мм	0,035 м2 × с/Вт
Каркасные стены толщиной 20 см с утеплением	0,703 м2 × с/Вт

В результате функционирования вентиляционной системы потери тепловой энергии в зданиях составляют порядка 30-40%, через кровельные перекрытия уходит примерно 10-25%, а сквозь стены – около 20-30%, что должно учитываться при проектировании и расчёте тепловой нагрузки.

4 Сложная методика

Так как даже при укрупненном расчете погрешность оказывается довольно высокой, приходится использовать более сложный метод определения параметра нагрузки на отопительную систему. Чтобы результаты оказались максимально точными, необходимо учитывать характеристики дома. Среди них важнейшей является сопротивление теплопередачи материалов, использовавшихся для изготовления каждого элемента здания — пол, стены, а также потолок.

Рассматриваемая методика состоит из двух этапов. Сначала рассчитываются теплопотери по оконным проемам и наружным стенам, а затем — по вентиляции. В качестве примера можно взять следующие характеристики строения:

• Площадь и толщина стен — 290 м² и 0,4 м.
• В строении находятся окна (двойной стеклопакет с аргоном) — 45 м² (R =0,76 м²*С/Вт).
• Стены изготовлены из полнотелого кирпича — λ=0,56.
• Здание было утеплено пенополистиролом — d =110 мм, λ=0,036.

Исходя из вводных данных, можно определить показатель сопротивления телепередачи стен — R=0.4/0.56= 0,71 м²*С/Вт. Затем определяется аналогичный показатель утеплителя — R=0,11/0,036= 3,05 м²*С/Вт. Эти данные позволяют определить следующий показатель — R общ =0,71+3,05= 3,76 м²*С/Вт.

Фактические теплопотери стен составят — (1/3,76)*245+(1/0.76)*45= 125,15 Вт. Параметры температур остались без изменений в сравнении с укрупненным расчетом. Очередные вычисления проводятся в соответствии с формулой — 125,15*(22+15)= 4,63 кВт/час.

https://youtube.com/watch?v=0N2PpGgqh4A

На втором этапе рассчитываются теплопотери вентиляционной системы. Известно, что объем дома равен 490 м³, а плотность воздуха составляет 1,24 кг/м³. Это позволяет узнать его массу — 608 кг. На протяжении суток в помещении воздух обновляется в среднем 5 раз. После этого можно выполнить расчет теплопотерь вентиляционной системы — (490*45*5)/24= 4593 кДж, что соответствует 1,27 кВт/час. Остается определить общие тепловые потери строения, сложив имеющиеся результаты, — 4,63+1,27=5,9 кВт/час.

Результат будет максимально точным, если учитывать потери через пол и крышу. Сложные вычисления здесь проводить необязательно, допускается использование уточняющего коэффициента. Процесс расчетов теплонагрузки на систему обогрева отличается высокой сложностью. Однако его можно упростить с помощью программы VALTEC.

Расчет и подбор радиаторов отопления.

Радиаторы или конвекторы являются главными элементами отопительной системы, так как их основной функцией является передача тепла от теплоносителя воздуху в помещении или поверхностям комнаты. Мощность радиаторов при этом должна четко соответствовать тепловым потерям по помещениям. Из предыдущих разделов цикла статей видно, что укрупнено мощность радиаторов можно определить по удельным показателям по площади или объему комнаты.

Так, для отопления помещения в 20 м? с одним окном требуется в среднем установить прибор отопления мощностью 2 кВт, а если учесть небольшой запас на поверхность в размере 10-15%, то мощность радиатора составит 2,2 кВт ориентировочно. Этот метод подбора радиаторов является достаточно грубым, так как не учитывает много значимых особенностей и строительных характеристик здания. Более точным является подбор радиаторов на основании теплотехнического расчета жилого дома, который выполняется специализированными проектными организациями.

Основным параметром для подбора типоразмера прибора отопления является его тепловая мощность. А в случае с секционными алюминиевыми или биметаллическими радиаторами указывается мощность одной секции. Наиболее часто используемыми в системах отопления радиаторами являются приборы с межосевым расстоянием 350 или 500 мм, выбор которых основан, прежде всего на конструкции окна и отметке подоконника относительно финишного напольного покрытия.

Мощность 1 секции радиатора по паспорту, Вт	Площадь комнаты, м2
10	12	14	16	18	20	22
Количество секций
140	8	9	10	12	13	15	16
150	7	8	10	11	12	14	15
160	7	8	9	10	12	13	14
180	6	7	8	9	10	12	13
190	6	7	8	9	10	11	12
200	5	6	7	8	9	10	11

В техническом паспорте на приборы отопления производители указывают тепловую мощность применительно к каким-либо температурным условиям. Стандартными являются параметры теплоносителя 90-70 °C, в случае низкотемпературного отопления тепловую мощность следует корректировать согласно коэффициентам, указанных в технической документации.

В этом случае мощность приборов отопления определяется следующим образом:

Q=A*k*?T,

где

А – площадь теплоотдачи, м?

k – коэффициент теплопередачи радиатора, Вт/м?*°C.

?T – температурный напор, °C

?T является средней величиной между температурой подающего и обратного теплоносителя и определяется  по формуле:

?T= (Тпод+Тобр)/2 - tпомещ

Паспортными данными является мощность радиатора Q и температурный напор, определенные в стандартных условиях. Произведение коэффициентов k*A является величиной постоянной и определяется сначала для стандартных условий, а затем можно подставить в формулу для определения фактической мощности радиатора, который будет работать в системе отопления с параметрами, отличающимися от принятых.

Для каркасного дома, рассматриваемого в качестве примера с толщиной изоляции 150 мм, подбор радиатора для помещения площадью 8,12 м2 будет выглядеть следующим образом.

Ранее мы определили, что удельные теплопотери для углового помещения с учетом инфильтрации 125 Вт/м2, значит, мощность радиатора должна составлять не менее 1 015 Вт, а с запасом в 15% 1 167 Вт.

Для установки доступен радиатор мощностью 1,4 кВт при параметрах теплоносителя 90/70 градусов, что соответствует температурному напору ?T= 60 градусов. Планируемая система отопления будет работать на параметрах воды 80/60 градусов (?T=50) Следовательно, чтобы удостовериться в том, что радиатор сможет полностью перекрыть теплопотери помещения необходимо определить его фактическую мощность.

Для этого, определив значение k*A=1400/60=23,3 Вт/град, определяем фактическую мощность Qфакт=23,3*50=1167 Вт, что полностью удовлетворяет требуемой тепловой мощности прибора отопления, который должен быть установлен в данном помещении.

Видео ролик на тему расчета мощности радиатора:

https://youtube.com/watch?v=PWPYSQ7qoxk

Как воспользоваться результатами вычислений

Зная потребность здания в тепловой энергии, домовладелец может:

• четко подобрать мощность теплосилового оборудования для обогрева коттеджа;
• набрать нужное количество секций радиаторов;
• определить необходимую толщину утеплителя и выполнить теплоизоляцию здания;
• выяснить расход теплоносителя на любом участке системы и при необходимости выполнить гидравлический расчет трубопроводов;
• узнать среднесуточное и месячное потребление тепла.

Последний пункт представляет особый интерес. Мы нашли величину тепловой нагрузки за 1 час, но ее можно пересчитать на более продолжительный период и вычислить предполагаемый расход топлива — газа, дров или пеллет.

Необходимость выполнения расчета

Запроектированные на основании теплотехнического расчета, выполненного грамотно, ограждающие конструкции позволяют сократить затраты на отопление, стоимость которого регулярно увеличиваются

К тому же сбережение тепла считается немаловажной экологической задачей, ведь это напрямую связано с уменьшением потребления топлива, что приводит к снижению воздействия негативных факторов на окружающую среду

Кроме того, стоит помнить о том, что неправильно выполненная теплоизоляция способна привести к переувлажнению конструкций, что в результате приведет к образованию плесени на поверхности стен. Образование плесени, в свою очередь, приведет к порче внутренней отделки (отслаивание обоев и краски, разрушение штукатурного слоя). В особо запущенных случаях может понадобиться радикальное вмешательство.

Очень часто строительные компании в своей деятельности стремятся использовать современные технологии и материалы. Только специалисту под силу разобраться в необходимости применения того или иного материала, как отдельно, так и в совокупности с другими. Именно теплотехнический расчет поможет определиться с наиболее оптимальными решениями, которые обеспечат долговечность конструктивных элементов и минимальные финансовые затраты.

Нормативные документы для выполнения расчета

Приведенное сопротивление и его соответствие нормируемому значению – главная цель расчета. Но для его выполнения потребуется узнать теплопроводности материалов стены, кровли или перекрытия. Теплопроводность – величина, характеризующая способность изделия проводить через себя тепло. Чем она ниже, тем лучше.

Во время проведения расчета теплотехники опираются на следующие документы:

• СП 50.13330.2012 «Тепловая защита зданий». Документ переиздан на основе СНиП 23-02-2003. Основной норматив для расчета ;
• СП 131.13330.2012 «Строительная климатология». Новое издание СНиП 23-01-99*. Данный документ позволяет определить климатические условия населенного пункта, в котором расположен объект ;
• СП 23-101-2004 «Проектирование тепловой защиты зданий» более подробно, чем первый документ в списке, раскрывает тему ;
• ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года) «Здания жилые и общественные» ;
• Пособие для студентов строительных ВУЗов Е.Г. Малявина «Теплопотери здания. Справочное пособие» .

* — дальше в тексте я буду ссылаться на нормативные документы и чтобы полностью не прописывать их название я укажу только номер, например .

Теплотехнический расчет не сложен. Его может выполнить человек без специального образования по шаблону. Главное очень внимательно подойти к вопросу.

Тепловая нагрузка: что это?

Под этим термином понимают количество отдаваемой приборами отопления теплоты. Проведенный предварительный расчет тепловой нагрузки позволить избежать ненужных расходов на приобретение составляющих отопительной системы и на их установку. Также этот расчет поможет правильно распределить количество выделяемого тепла экономно и равномерно по всему зданию.

В эти расчеты заложено множество нюансов. Например, материал, из которого выстроено здание, теплоизоляция, регион и пр

Специалисты стараются принять во внимание как можно больше факторов и характеристик для получения более точного результата

Расчет тепловой нагрузки с ошибками и неточностями приводит к неэффективной работе отопительной системы. Случается даже, что приходится переделывать участки уже работающей конструкции, что неизбежно влечет к незапланированным тратам. Да и жилищно-коммунальные организации ведут расчет стоимости услуг на базе данных о тепловой нагрузке.
