Газовая пушка своими руками: пошаговая инструкция изготовления и установки + фото

Разновидности тепловых пушек

Тепловые обогреватели подразделяются по способу нагрева и виду горючего, используемого в работе. Также они могут различаться по назначению (бытовые и промышленные).

Процесс нагрева может происходить по-разному. Зависит это от типа конструкции модели. Прибор с прямым нагревом имеет довольно мощный вентилятор, который забирает воздух. Прямой контакт нагревательного элемента с воздушной массой нагревает ее и выбрасывает через сопло.

Такие устройства стоят относительно мало, а их КПД довольно высокий. Но с экологической точки зрения, приборы с прямым нагревом считаются плохими. Они выбрасывают в помещение все продукты сгорания, что может быть опасно для человека. В месте эксплуатации устройства желательно предусмотреть принудительную вентиляцию.

В этом видео вы узнаете специфику газовой пушки:

Конструкция устройств с непрямым нагревом более сложная. В ней присутствует теплообменник, который играет роль фильтра. Он разделяет теплый воздух и продукты сгорания. От прибора идет труба, по которой все вредные вещества уходят на улицу.

Горелки с непрямым нагревом дороже, а их КПД ниже, чем у устройств с прямым нагреванием воздуха. Но спрос на них всё равно высокий из-за безопасной эксплуатации.

При выборе типа тепловой пушки нужно предусматривать условия эксплуатации. Прибор с прямым нагревом подойдет для отапливания или осушения больших помещений, в которых не бывает скопления людей (склады, подвалы).

Супер пушка своими руками:

Правила безопасности во время эксплуатации

Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.

Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).

Требования к применению приборов:

• Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками (у заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке).
• В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии.
• Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу.
• При работе газовой теплопушки запрещается использовать аэрозольные баллончики.
• Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ.
• Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение.
• Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ.
• Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега.
• Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.

Перед включением в электросеть следует убедиться, что розетка имеет заземление, также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.

Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250о С.

Техника безопасности

Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:

1. Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
2. Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
3. Должна обеспечиваться хорошая вентиляция помещения.
4. Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
5. Нельзя использовать на улице во время выпадения осадков.

Перед началом эксплуатации устройства нужно убедиться, что розетка заземлена. Торцы пушки можно накрыть металлической сеткой, чтобы рассеять воздушный поток.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

1. Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
2. Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
3. Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
4. Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
5. Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Требования по применению

Функционирование изделия, работающего на газу, вне зависимости от особенностей конструкции требует постоянного расхода кислорода из окружающего воздуха для устойчивого горения. Когда пользователь выбирает модель, то необходимо учитывать эти особенности.

Помещение, где планируется расположение агрегата, должно иметь отличную вентиляцию, чтобы постоянно осуществлялся приток свежего воздуха снаружи. Если же нет вентиляции, то надо выбирать модель с терморегулятором, который автоматически отключает или включает пушку, поддерживая достаточный уровень кислорода.

Оснащение термостатом позволяет повысить показатели экономичности изделия: при достижении оптимальной температуры он выключает тепловентилятор, включая его только при снижении заданной температуры до определенного уровня.

Такого класса изделия используются на производстве, в складских помещениях, при строительстве зданий и обогрева сельскохозяйственных объектов, где постоянно не присутствуют люди.

Техника безопасности при эксплуатации газовой пушки

Тепловая пушка на газе в процессе использования очень проста. Если соблюдать правила ее эксплуатации, то оборудование не будет представлять никакой опасности для жизни или здоровья человека.

Основные правила безопасности при эксплуатации газовой тепловой пушки:

1. Нельзя сушить обувь, одежду и другие предметы на корпусе устройства, а также любые действия, в ходе которых может быть перекрыт воздуховод или воздухосборник.
2. Корпус прибора и вентилятор нужно защищать от попадания влаги.
3. Обязательно необходимо применять проводку с мощностью, соответствующей техническим параметрам аппарата.
4. Не стоит допускать эксплуатацию агрегата в грязном помещении с высокой концентрацией пыли.
5. В здании, где применяется пушка прямого нагрева, необходимо организовать хорошую вентиляцию.
6. Нельзя ставить на близком расстоянии от устройства опасные и легковоспламеняющиеся вещества.
7. Участок, где газовый шланг фиксируется к баллону с топливом, обязательно надо проверить на полную герметичность. Наличие утечек не допускается.
8. Газ намного тяжелее воздуха, поэтому он может скапливаться в нижней части комнаты, создавая взрывоопасную ситуацию. Поэтому запрещается эксплуатация газовых пушек в помещениях, которые находятся ниже уровня земли.

Прежде чем включать устройство, нужно ознакомиться с инструкцией по эксплуатации, где описаны все нюансы подключения и использования прибора.

Таким образом, газовая пушка для обогрева помещений – это экономное, безопасное и компактное устройство с высоким КПД, поэтому данные приборы считаются лучшим способом нагрева воздуха в зданиях с разными площадями и большого объема. Подобные агрегаты способны стать альтернативой стандартному способу отопления.

Пользующиеся спросом модели

На современном рынке России представлено много моделей газовых пушек: Мастер, Ballu и многие другие, но мы рассмотрим только самые востребованные.

Master BLP 10M

Компактная пушка с мощностью 10 кВт, скорость ее работы до 300 кубометров/ч, а расход более чем скромный — 0,75 кг/ч. Подключение однофазное, масса установки всего 4 кг, она использует сжиженный пропан, стоит от 4,7 тыс. рублей.

BLP 53M

Эта модель имеет производительность 1450м3/ч. Ее мощность при небольших габаритах впечатляет — 5300 Вт, а расход газа — 3780 гр/ч. Поэтому и цена ее гораздо выше — 10 тысяч рублей. Применяется для обогревания больших торговых центров, супермаркетов и производственных помещений: ремонтных мастерских, заводских и фабричных цехов.

Ballu BHG-20 S

Это представитель среднего класса в ценовой категории, может работать на пропане и бутане, скорость обогревания — 500 куб. м/час, потребление газа — 1,2 кг/ч, мощность — 18 кВт, масса — 4,9 кг, а цена от 5 тысяч рублей.

Все выше представленные модели используют пьезоэлемент для поджигания газа и входят в 10 самых покупаемых моделей. Мастер — это бренд США, но страна производитель на сегодняшний день — Италия, а Ballu — это отечественная разработка. Для наглядности советую посмотреть видеоролик о функциональных возможностях Баллу:

Основные элементы пушки

Для начала обратимся к инженерной мысли, которая подсказывает, что тепловая пушка должна состоять из нескольких основных элементов.

Это:

• Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
• Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
• Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
• Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.

Обязательный элемент, который придется сделать своими руками — это камера сгорания. Ничего сложного в этом нет, так что можно приступать к изготовлению. Вот только для проведения сборочных работ вам понадобится сварочный аппарат, работающий от сети электрического тока.

Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм. Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.

Как выбрать тепловую пушку

Выбор тепловой пушки зависит от её назначения и доступности того или иного вида топлива. Так же нужно понимать, что для разовых или не продолжительных работ чаще лучше арендовать такую пушку, нежели её покупать. Например, аренда дизельной тепловой пушки → https://prof-tech.ru/arenda/teplovye_pushki/dizelnye_teplovye_pushki/ или газовой, подойдёт для прогрева фундамента или недолгого, но необходимого обогрева строительного объекта или другого помещения.

Выбор пушки для обогрева фундамента

Прогрев фундамента требуется, чтобы бетон набрал прочность, а набирает он её только при температуре +5 и выше. После устройства, фундамент накрывают плёнкой и устанавливают под неё тепловые пушки, создавая парник или, по строительному «тепляк», поддерживая необходимую температура некоторое время, пока фундамент не набрал необходимую прочность.

Рекомендую: Как выбрать ландшафтного дизайнера

Для обогрева «тепляка», в зависимости от доступности топлива применяются пушки:

• газовые,
• электрические,
• дизельные,
• многотопливные.

Тепляк для прогрева фундамента

Прогрев фундамента может выполняться и другими способами, но это тема для другой статьи.

Обогрев жилого помещения: квартиры, дома

Для обогрева жилых зданий и квартир в основном применяется централизованная система отопления, или автономная, для частных домов.

В таких помещениях пушка по сути не требуется и её можно использовать как дополнительный источник тепла, применимы:

• электрические пушки,
• водяные.

Обогрев пушкой на даче зимой

Другой вариант — это использование на даче зимой. В таких условиях, если дом не утеплён, потребуется мощная пушка, но применять её долгое время не целесообразно, поскольку дешевле будет утеплить строение, чем отапливать дачный домик зимой хотя бы один сезон.

Для дачных домиков можно применять электрические тепловые пушки и любые другие с отводом газов, не прямым нагревом

Газовые пушки применять с осторожностью при наличии хорошей вентиляции

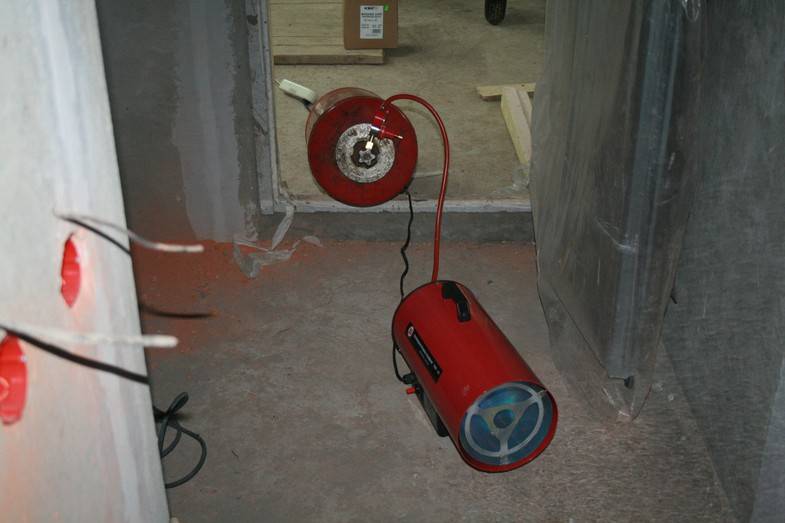

Газовая тепловая пушка

Просушка стен и полов в ремонтных работах

Часто в ремонтно-отделочных работах существует необходимость в дополнительной просушки помещения или материалов, уже нанесённых на стены, пол. Например, бывает, что нужно принудительно подсушить штукатурку или стяжку, наливной пол. При высокой влажности в помещении такое допустимо, но с ограничениями, поскольку растворы должны сохнуть в «естественных» условиях, при температуре от 20 градусов и не высокой влажности (обычно всё это указывается на упаковке с составами).

Для таких работ применяются инфракрасные пушки, которые можно направить прямо на объект (стену). Так же широко применяются электрические тепловые пушки, реже газовые, которые обладают большей мощностью, но требуют баллонный газ.

Следует аккуратно сушить поверхности, что бы не перегреть и не пересушить их, иначе они могут пересохнуть, вода выйдет быстрее, чем это нужно и химические процессы в растворах не завершаться, что приведёт к трещинообразованию и уменьшению прочности.

Просушка штукатурки при помощи пушки

Пушка для обогрева теплиц

Для обогрева теплиц применимы жидкотопливные пушки, а так же пушки на газе. Благодаря не прямому нагреву, модно отводить газы из теплиц и обеспечить хороший и тёплый микроклимат в теплице. Так же используются газовые пушки прямого нагрева, использование электрических пушек обходиться дорого и не целесообразно.

Газовая пушка в теплице

Мы рассмотрели виды тепловых пушек и варианты их использования в различных помещениях, местах. Выбор за вами! Помните о расчёте мощности при покупке, обязательно рассчитайте её с продавцом. Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Популярные модели

Хватит теории – перейдем к практике. Сейчас мы с вами рассмотрим самые популярные модели газовых тепловых пушек. Все они являются моделями прямого нагрева.

Master BLP 33 M

Перед нами одна из самых простых газовых тепловых пушек, цена которой варьируется в пределах 11-12 тыс. рублей. Агрегат лишен терморегуляции, его производительность составляет 1000 куб. м/час – неплохой показатель. Теплопушка получилась компактной, легкой и мощной. Ее вес составляет всего 9 кг, а мощность – 15 кВт. Модель ориентирована на использование в строительных целях. А для того чтобы обеспечить длительную и непрерывную работу, к ней можно подключить сразу несколько газовых баллонов.

QE-50GA

Это газовая теплопушка с термостатом и регулировкой температуры, которая обойдется вам буквально в 9-10 тыс. рублей. Аппарат оснащен системой регулировки угла наклона, а еще он предельно прост в управлении – терморегулятор и выключатель объединены в одну-единственную ручку. Ее тепловая мощность составляет 50 кВт, но отапливаемая площадь составляет всего 300 кв. м. Расход топлива варьируется от 2,2 до 3,2 кг/ч. Несмотря на низкую цену, эта тепловая пушка не может конкурировать с вышеописанной моделью.

ELITECH ТП 12Г

Представленная модель отличается своей компактностью, что облегчает ее транспортировку. Она создана для работы на сжиженном газе, максимальный расход составляет 0,8 кг/час. Вес аппарата – чуть больше 5 кг. В комплекте уже поставляются шланг и редуктор – их не придется приобретать отдельно. Как и в предыдущем агрегате, здесь можно отрегулировать угол наклона, а устойчивая подставка предотвращает случайное опрокидывание. Это отличная теплопушка для мобильной строительной бригады.

Fubag Brise 30 AT

Перед нами довольно мощная пушка с продвинутой системой розжига. Ее мощность составляет 31 кВт, максимальный показатель производительности – 1000 куб. м/час. Этого вполне хватает для строительных нужд и обогрева помещений большого объема. Тепловая пушка оснащена системой температурного контроля. Что касается розжига, то в горелке присутствуют сразу три электрода – это обеспечивает моментальное воспламенение поступающего газа.

Для того чтобы продлить срок службы агрегата, производитель наделил его защитой от перегрева. Как только будет зафиксировано превышение определенных показателей, аппаратура отключит подачу газа и возобновит ее после остывания. Также в тепловой пушке предусмотрена защита корпуса от воздействия коррозии – для этого корпус покрыт специальным напылением. Теплопушка отличается неприхотливостью в работе и экономичностью – за час она сжигает всего 2,27 кг газового топлива.

Стоимость данного агрегата составляет около 10 тыс. рублей – отличный выбор для обогрева помещений различного назначения.

Ballu BHG-20

Было бы странным не упомянуть в нашем обзоре имя этого известного бренда. Представленная тепловая пушка характеризуется компактностью и высокой мощностью – 17 кВт. Ее производительность составляет 270 куб. м/час. Рассмотрим основные преимущества этого агрегата:

• Невысокая стоимость – она составляет около 5000 рублей;
• Редуктор и прочный шланг в исходной комплектации;
• Надежная и долговечная горелка с защитой от воспламенения при низком давлении газа;
• Полное отключение при пропадании электроэнергии;
• Практически полное сгорание топлива.

Электрического розжига здесь нет, за это отвечает простой пьезоэлемент. Также теплопушка оснащается защитой от перегрева.

Сорокин – 10 кВт

Почему производитель не дал этой газовой тепловой пушке нормальное обозначение модели – не совсем понятно. В целом агрегат неплох, его тепловая мощность составляет 10 кВт, а максимальная производительность – 300 куб. м/час. Причем за этот час он потребляет всего 727 грамм топлива (пропан или бутан). Газ сгорает полностью, без образования характерного запаха.

Тепловая пушка получилась компактной – ее размеры составляют 435х230х305 мм. Это отличный выбор для строительных бригад и всех тех, кому нужен портативный газовый обогреватель с приличной производительностью. Официальная стоимость от производителя – 4499 рублей, что делает данную теплопушку одним из самых доступных приборов.

Основные элементы пушки

Для начала обратимся к инженерной мысли, которая подсказывает, что тепловая пушка должна состоять из нескольких основных элементов.

Это:

• Корпус из прочного и жаростойкого материала. Поэтому выбирается металл.
• Горелка. Здесь может применяться упрощенная конструкция, к примеру, горелка от любого газового отопительного котла. Хотя можно использовать вариант, изготовленный своими руками.
• Вентилятор. Для подачи кислорода и выдавливания тепла из корпуса прибора понадобится какой-то агрегат. Лучше вентилятора ничего найти не удастся. Так что можете использовать старый бытовой прибор небольшой мощности.
• Источник подачи газа. Это может быть газовый трубопровод или газовый баллон.

Обязательный элемент, который придется сделать своими руками — это камера сгорания. Ничего сложного в этом нет, так что можно приступать к изготовлению. Вот только для проведения сборочных работ вам понадобится сварочный аппарат, работающий от сети электрического тока.

Итак, изготавливать тепловую пушку будем из трубы большого диаметра — не меньше 150 мм. Конечно, размер агрегата будет влиять на его производительность, но для такого небольшого помещения, как гараж, устройство может быть не очень крупным. Практика показывает, что мощности в 2 кВт больше чем достаточно.

Принцип работы

Заводская или изготовленная электрическая тепловая пушка своими руками имеет следующий принцип работы: в корпусе устройства расположен мощный вентилятор, гоняющий воздушный поток через установленный в корпус устройства нагревательный элемент- тэн. С его помощью осуществляется обогрев воздуха, а затем в прогретом состоянии он попадает в обогреваемое помещение.

Есть 2 вида тепловых пушек: электрическая и газовая

Помещение, где предстоит эксплуатировать электрическую тепловую пушку, обязательно должно быть оборудовано вентиляционной системой или вытяжкой.

Конструкция электротепловой пушки включает в себя следующие элементы:

• Корпус. Изготавливается из огнеустойчивых материалов.
• Нагревательный элемент. Чаще всего используют трубчатый электронагреватель – ТЭН.
• Мощный вентилятор.
• Кабель трехжильный сечением не менее 2,5 мм2.
• Вилка электрическая.

Удельная мощность, необходимая для прогревания конкретного помещения, рассчитывается из количества установленных в корпус устройства тэнов. Чем их больше, тем эффективнее происходит обогрев и наоборот.

Характеристика электрической тепловой пушки

Этот мощный прибор одновременно выполняет несколько функций: обогревает помещение, вентилирует воздух и сушит его. Наверное, поэтому тепловая электрическая пушка является такой популярной и востребованной.

Ее используют не только на стройках для обогрева и просушки стен, но и в любом гараже при ремонте автомобиля, в подвальном помещении, на складах, в магазинах и загородных домах. Пушки прямоугольной формы хорошо крепятся к стене, цилиндрические — идеальны для точечного обогрева.

Принцип ее работы достаточно прост: с помощью мощного вентилятора воздух прогоняется через нагревательный элемент и распределяется по всему помещению. Нагрев воздуха в помещении происходит очень быстро, поэтому такой тип воздухонагревателя чаще всего используется в зимнее время.

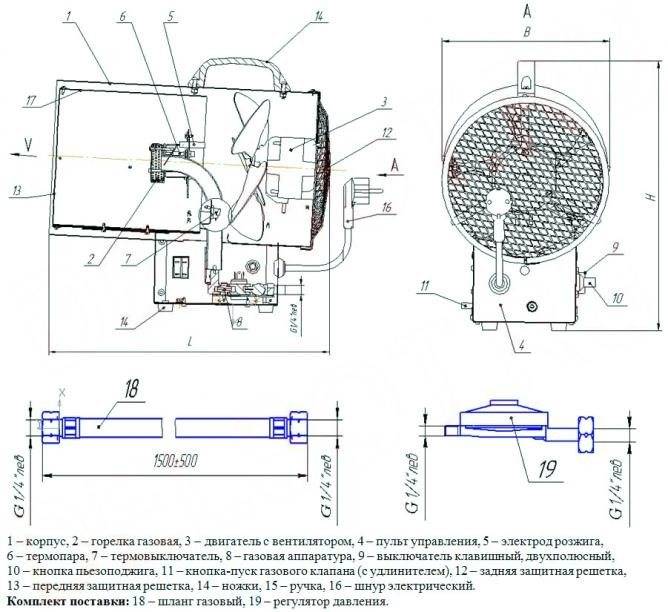

Схема устройства газовой тепловой пушки.

Использование электрической тепловой пушки удобно тем, что не нужно согласовывать ее установку с многочисленными контролирующими органами. Эти приборы отличаются надежностью и долговечностью.

Те приборы, которые работают от напряжения 380 В, имеют мощность до 25 кВт. Регулировка температуры происходит с помощью поступенчатого запуска, имеются все необходимые функции защиты от перегрева. Вес этих приборов достигает 30 кг. В качественных приборах от известных производителей устанавливаются нагревательные элементы, не сжигающие кислород.

Разновидности газовых тепловых пушек

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

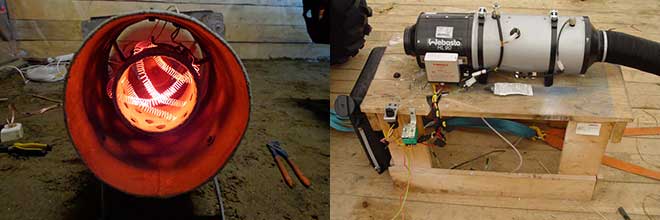

Тепловая пушка своими руками

Тепловая пушка – это компактное, мобильное, экономичное устройство расчетной мощности, предназначенное для отопления помещения.

Такие устройства используются для обеспечения различных пространств теплом при отсутствии центрального отопления или временном его недоступности.

В основном тепловые пушки применяются для обогрева складов, торговых павильонов, мастерских и гаражей, на строительных объектах и в сельском хозяйстве.

Тепловая пушка своими руками производится при наличии определенного багажа технических знаний, несложных инструментов и доступных для любого человека материалов и комплектующих частей.

Передвижной тепловентилятор может работать на различных видах топлива: на керосине, отработанном масле, солярке, горячей воде, электричестве и сжиженном газе.

Принцип работы такого обогревателя заключается в следующем: выбранный заранее специальный элемент тепловой пушки, например горелка или тэн, помещается в металлический корпус, нагревается до максимально высокой температуры.

Через нагретое устройство прогоняется поток воздуха, который создается мощным встроенным вентилятором. Воздух нагреваясь, выталкивается наружу мощной горячей струей. Несомненным плюсом мобильных тепловентиляторов является показатель того, что прогрев даже значительных площадей проводится за несколько минут.

Основные характеристики

Качественно выполненные обогреватели прочны, надежны в работе и долговечны. Корпус устройства должен быть устойчив к механическим ударам, появлению коррозии и резким перепадам температуры.

Кроме этого, все детали тепловой пушки должны не бояться повышенной влажности, особенно при эксплуатации в таких помещениях, как оранжереи и теплицы. Обязательно учитывается, что устройство должно иметь небольшой вес для удобства транспортировки и перемещения.

Настоятельно рекомендуется использовать тепловые пушки в помещениях с качественной и надежной системой вентиляции, или возможностью проводить периодическое проветривание всего пространства.

Технология производства

Перед тем как изготовить тепловую пушку своими руками следует определиться с выбором модели, работающей на дизельном топливе или на электричестве. Чтобы правильно выбрать габариты тепловентилятора необходимо провести расчет мощности устройства с учетом возможных теплопотерь, объема помещения и средней температуры окружающего пространства.

Тепловая пушка на дизельном топливе – это состоящая из двух корпусов конструкция. Верхний корпус является наружным кожухом устройства, а нижний используется как бак для дизельного топлива.

Изготавливают нижний корпус из материалов с низкой теплопроводностью, так как он располагается в непосредственной близости к устройству с высокой температурой.

Обратите внимание

Если нет возможности приобрести специальные материалы, можно позаботиться об обустройстве защитного теплоизоляционного слоя.

Непосредственно над топливным баком располагают корпус пушки, изготовленный в виде широкой трубы из стали или любого прочного металла с толстыми стенками. По торцам корпус закрывается сетками или решетками. В готовом корпусе жестко закрепляют в следующей последовательности: электродвигатель с вентилятором, топливный насос с форсункой и камеру сгорания.

Корпус нельзя устанавливать непосредственно на бак. Он должен быть приподнят над ним не меньше чем на 15-20 см. Между баком и корпусом устанавливают топливный фильтр. Далее из топливного бака выводят металлическую трубку, которую подсоединяют к фильтру.

Дизельное топливо, подкачиваемое через насос, проходя через фильтр и по трубке, будет попадать в форсунку и воспламеняться.

Сам процесс горения осуществляется в камере сгорания, в толстой металлической трубе, в половину меньшей диаметра корпуса, жестко закрепленной в центре корпуса и имеющей вертикальный отвод для вывода продуктов горения.

Дополнительные рекомендации

Включенный вентилятор будет гонять воздух вокруг камеры сгорания, и, нагреваясь, будет выходить уже горячим с противоположной стороны устройства.

Следует учитывать, что при эксплуатации устройства в метре выхода теплой струи ее температура может достигать около 300°. Изготовленная тепловая пушка сможет обогреть помещение площадью до 600 кв.

м при максимальном расходе топлива 10 л в час.

Дизельную тепловую пушку не рекомендуется использовать в абсолютно закрытых помещениях, тем более, если в них постоянно находятся люди, чтобы не допустить отравления продуктами горения. Для обеспечения нормативных условий работы можно самостоятельно вывести за пределы помещения специальный отвод для отработанных газов.
