Самостоятельное устройство теплового насоса Френетта (фрикционный обогреватель)

Главное это двигатель

Выбирать двигатель нужно в зависимости от того, какое напряжение имеется. Есть много схем, при помощи которых можно подключить к сети 220 Вольт двигатель на 380 Вольт и наоборот. Но это другая тема.

Начинают сборку теплового генератора с электродвигателя. Его надо будет закрепить на станине. Конструкция этого устройства представляет собой металлический каркас, который проще всего сделать из угольника. Размеры надо будет подбирать на месте для тех устройств, которые будут в наличии.

Чертеж вихревого теплогенератора.

Список инструментов и материалов:

• угловая шлифовальная машинка;
• сварочный аппарат;
• электродрель;
• набор сверл;
• рожковые или накидные ключи на 12 и на 13;
• болты, гайки, шайбы;
• металлический уголок;
• грунтовка, краска, кисть малярная.

1. Нарежьте при помощи угловой шлифовальной машинки угольники. Используя сварочный аппарат, соберите прямоугольную конструкцию. Как вариант — сборку можете сделать при помощи болтов и гаек. На конечном варианте конструкции это не скажется. Длину и ширину подберите так, чтобы все детали оптимально разместились.
2. Вырежьте еще один кусок угольника. Прикрепите его как поперечину с таким расчетом, чтобы можно было закрепить двигатель.
3. Сделайте покраску рамы.
4. Просверлите отверстия в каркасе под болты и установите двигатель.

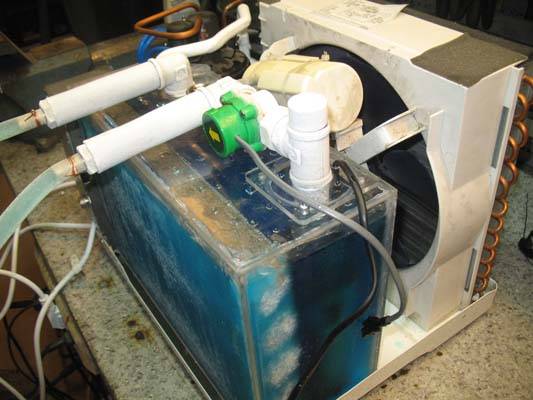

Принцип выработки мороза холодильником

Прежде, чем самостоятельно сделать холодильник, обозрите существующие конструкции. Предлагаем ниже краткий тематический экскурс. Извиняемся, за отсутствие адсорбционных моделей, работают также на фреоне. Едва ли найдутся способные раздобыть необходимые материалы, вещества, способствуя реализации концепции.

Во-первых, знайте: 99% бытовых холодильников эксплуатируют фреон. Устройства на элементах Пельтье найти можно в качестве автомобильных морозильников. Электрический ток протекает через стык двух разнородных полупроводников, результатом формируется охлаждение одного материала. Другой, напротив, нагревается. Внешний радиатор холодильника на элементах Пельтье требует интенсивного охлаждения. Достигается выбором большого размера изрезанной алюминиевой детали, либо введением вентилятора, принудительного обдува. Видим идею внутри современных системных блоков персональных компьютеров.

Кто хочет сделать холодильник самостоятельно, может начать с этого. Найти элемент Пельтье для охлаждения процессора, лучше два-три. Собственно, деталь весьма любопытная.

Сразу оговоримся: мощность морожения (холодопроизводительность) и потребляемая из розетки – разные вещи. У холодильников КПД достигает 200 процентов. Касается большинства образцов климатической техники:

Способности элементов Пельтье доподлинно неизвестны. Холодопроизводительность не приводится. Элементы Пельтье рассчитаны на фиксированные мощности, производитель предлагает доверять. Проблема одна: по скорости падения температуры процессора нельзя судить о параметре, слишком много неизвестных. Нашли на сайте https://forum.sirius.dn.ua/ рисунок, приводящий зависимость холодопроизводительности элемента Пельтье Frost-72. График линейный, дает возможность рассчитать нужные параметры для создания своими руками холодильника.

Зависимость холодопроизводительности элемента Пельтье

С повышением напряжения питания до 16 В (предельно допустимое) холодопроизводительность растет параллельно. Можно немного улучшить результат. Давайте подумаем, какова производительность холодильника Стинол 102:

1. Холодопроизводительность холодильной камеры – 75-100 Вт.
2. Холодопроизводительность морозильной камеры – 100-120 Вт.

1. Холодильная камера – 200 литров.
2. Морозильная камера – 120 литров.

Видим, сколько нужно элементов Пельтье.

Будем лучше отводить тепло от горячей стороны, эффективнее станет работать элемент Пельтье. Поленитесь предпринимать меры, разница температур достигнет 68 градусов Цельсия (питание 12 вольт), охлаждение прекратится. Следовательно, заранее бессильны предугадать. Предположим, комнатная температура составляет 22 градуса Цельсия, холодильной камеры — плюс 5 градусов Цельсия, при идеальном охлаждении получается мощность 38 Вт. Легко видеть: для Стинол 102 понадобится минимум два-три Frost 72.

Что касается морозильной камеры, мощность невозможно реализовать с мыслимыми потерями. Статья указанного сайта объясняет: пиковый КПД устройства равен 62% (идеальный случай), создание самодельного холодильника с точки зрения экономии электроэнергии нельзя назвать хорошей затеей. Пропадает надобность заправлять фреон, система бесшумная. Желающим построить морозильную камеру предоставим краткий расчет. Разность температур составит 22 — (-18) = 40 градусов, мощность равна 20 Вт. Закупите 6 элементов Frost 72. Давайте посмотрим в денежном выражении.

Элементы Пельтье Frost 72

По данным сайта https://www.chipdip.ru/, один элемент Пельтье Frost 72 стоит 1500 рублей. Нужна ли морозилка за 9000 рублей (вычитая стоимость материала короба), решайте сами. Термостат понадобится. Плюс устройства: способно работать на нагрев. Просто измените полярность питания. Самодельный холодильник станет кондиционером, внутри можно греть пищу. Для режима оттаивания идеально. Кстати, факт нуждается в уточнении. Эффект Пельтье обратим. Пропуская ток в обратном направлении, достигаем нагрева. Принцип работы холодильника ограничен эффектом понижения температуры одной стороны элемента Пельтье, эффект обратим.

Самостоятельное изготовление устройства

Обзор вариантов устройства насоса Френетта позволяет понять, что принципы его работы с той или иной долей эффективности могут быть использованы в конструкциях различного типа и вида. Основная идея остается прежней: узкое пространство между элементами из металла, заполненное маслом, и вращение с помощью электродвигателя.

На схеме представлен вариант теплового насоса Френетта, который обычно используется для самостоятельного изготовления устройства. Основа конструкции – металлические диски, разделенные гайками (+)

Чтобы изготовить такое устройство надо подготовить необходимые материалы:

• полый цилиндр из металла;
• набор одинаковых стальных дисков с отверстием по центру;
• набор гаек высотой 6 мм;
• стальной стержень с резьбой:
• электродвигатель с удлиненным валом;
• подшипник;
• радиатор отопления;
• соединительные трубы.

Размеры насоса могут быть больше или меньше. Но расстояние между дисками следует выдержать точно – 6 мм. В качестве разделителей используются стандартные гайки, а стальной стержень является центром конструкции.

Его толщина должна соответствовать диаметру гайки. Если стержня с резьбой под рукой не оказалось, ее придется просто нарезать.

Металлические диски для теплового насоса Френетта должны быть чуть меньше диаметра цилиндрического корпуса, чтобы обеспечить свободное вращение и борлее эффективный нагрев теплоносителя

Очевидно, что и отверстие в дисках должно быть таким, чтобы их можно было свободно надеть на осевой стержень. Наружный диаметр дисков должен быть меньше корпуса на несколько миллиметров. Если готовых элементов под рукой не оказалось, диски вырезают самостоятельно из листового металла или поручают эту работу токарю.

Стальные диски для теплового насоса Френетта можно вырезать в домашних условиях, если в наличии имеется подходящее оборудование

Цилиндрический корпус можно сделать из старой металлической емкости подходящей конфигурации или же сварить из металла. Подойдет и обрезок широкой металлической трубы.

К торцам цилиндра приваривают стенки. Корпус должен быть герметичным, чтобы масло не протекало. В верхнем и нижнем торце корпуса следует сделать дополнительные отверстия: для входа и выхода труб отопления, ведущих к радиатору.

Разумеется, все места соединения труб следует загерметизировать. Для резьбовых соединений используют специальные уплотнители: ФУМ-ленту, лен и т.п. Если решено использовать полипропиленовые трубы, понадобятся специальные фитинги и, возможно, паяльник для монтажа таких труб.

Для работы насоса Френетта высокопроизводительный электродвигатель не нужен. Подойдет устройство, снятое со старой или сломанной бытовой техники, например, с обычного вентилятора.

Чтобы стержень вращался свободно, нужен подходящий подшипник стандартных размеров. Когда все элементы подготовлены, можно начинать сборку устройства. Сначала на нижнюю часть внутри корпуса устанавливают центральную ось с подшипником. Затем на ось навинчивают разделительную гайку, затем надевают диск, снова – гайку, снова – диск и т.д.

Диски с гайками чередуют до тех пор, пока корпус не будет заполнен доверху. Еще на этапе подготовки можно сделать предварительные расчеты по количеству необходимых дисков и гаек.

Нужно к толщине гайки (6 мм) прибавить толщину диска. Высоту корпуса разделить на эту цифру. Полученное число даст сведения о нужном количестве пар “гайка+диск”. Последней устанавливают гайку.

После того, как корпус заполнен этими подвижными элементами, его заполняют жидким маслом. Тип масла значения не имеет, можно взять минеральное, хлопковое, рапсовое или любое другое масло, которое хорошо переносит нагрев и не застывает. После этого конструкцию накрывают верхней крышкой и аккуратно ее заваривают.

К этому моменту трубы радиатора уже обычно присоединены к крышкам. Для удобства во время дальнейшего монтажа и обслуживания устройства на трубах можно поставить два запорных крана. Теперь к валу двигателя нужно присоединить ось теплового насоса.

Систему включают в сеть, проверяют наличие протечек, оценивают характеристики работы устройства.

Изготовленный своими руками тепловой насос Френетта можно подключить к обычному чугунному или биметаллическому радиатору, который обеспечит необходимый отопительный эффект

Если все сделано правильно, ось с дисками начнет раскручиваться, разогревая находящееся внутри устройства масло. Горячий теплоноситель станет перемещаться через верхнее отверстие по трубе в радиатор отопления. Остывшее масло будет возвращаться в корпус теплового насоса по нижней трубе для повторного нагрева.
